阀门单向阀安全操作及保养规程阀门单向阀是管道系统中常见的控制设备，其主要作用为防止流体倒流，保护设备和管道的正常运行。

在使用过程中，必须严格按照规程操作，确保设备的安全运行和有效使用寿命。

本文将介绍阀门单向阀的安全操作和保养规程。

安全操作规程一、使用前的准备工作在使用阀门单向阀前，需要进行以下准备工作：1.确认阀门单向阀的安装位置和方向是否正确，检查阀门单向阀是否存在裂纹、变形和磨损等情况。

2.清理管道、阀门单向阀和周围环境，避免杂物和异物进入阀门单向阀内部。

3.检查阀门单向阀的密封性能，防止泄漏。

二、操作步骤1.开启阀门单向阀时，需要先检查所在管道的流体是否满足设备要求，然后慢慢旋转开关，避免突然开启造成管道压力过大，对设备造成危害。

2.关闭阀门单向阀时，需等待管道中的流体全部流出后，再将开关慢慢旋转至关闭状态，避免产生水锤现象引起的压力冲击。

3.阀门单向阀常用于需要反向流的设备或系统中，避免反向流导致设备或系统损坏。

三、注意事项1.禁止使用阀门单向阀逆向使用。

2.切勿在管道开启的情况下拆卸或更换阀门单向阀。

3.确保管道中的流体符合阀门单向阀的使用范围和要求。

保养规程阀门单向阀的保养工作可分为日常维护和定期维护两个部分。

一、日常维护1.定期检查阀门单向阀的密封性能，如发现泄漏情况需及时进行维护。

2.每次使用后，应该拧紧阀门单向阀的开关，防止长时间处于开启或关闭状态产生变形。

3.定期清理阀门单向阀周围的异物和杂物，以免阻塞导致设备和管道损坏。

二、定期维护1.每年对阀门单向阀进行一次全面维护保养。

2.定期检查和更换阀门单向阀关键部件，保证其运行的稳定性和可靠性。

3.阀门单向阀长期不使用时，应该进行适当的保护措施，避免受到腐蚀和损坏。

结束语阀门单向阀的安全操作和保养规程是保证设备正常运行和延长设备寿命的关键，必须严格按照规程操作并进行日常和定期维护。

同时，在使用过程中要注意安全，避免产生危害和事故。

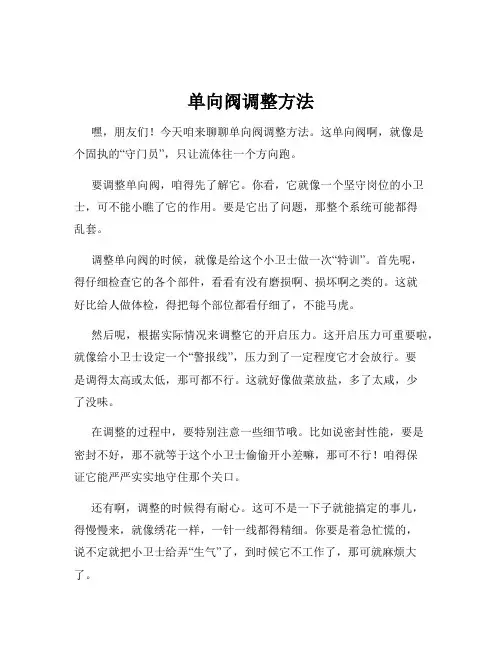

单向阀调整方法嘿，朋友们！今天咱来聊聊单向阀调整方法。

这单向阀啊，就像是个固执的“守门员”，只让流体往一个方向跑。

要调整单向阀，咱得先了解它。

你看，它就像一个坚守岗位的小卫士，可不能小瞧了它的作用。

要是它出了问题，那整个系统可能都得乱套。

调整单向阀的时候，就像是给这个小卫士做一次“特训”。

首先呢，得仔细检查它的各个部件，看看有没有磨损啊、损坏啊之类的。

这就好比给人做体检，得把每个部位都看仔细了，不能马虎。

然后呢，根据实际情况来调整它的开启压力。

这开启压力可重要啦，就像给小卫士设定一个“警报线”，压力到了一定程度它才会放行。

要是调得太高或太低，那可都不行。

这就好像做菜放盐，多了太咸，少了没味。

在调整的过程中，要特别注意一些细节哦。

比如说密封性能，要是密封不好，那不就等于这个小卫士偷偷开小差嘛，那可不行！咱得保证它能严严实实地守住那个关口。

还有啊，调整的时候得有耐心。

这可不是一下子就能搞定的事儿，得慢慢来，就像绣花一样，一针一线都得精细。

你要是着急忙慌的，说不定就把小卫士给弄“生气”了，到时候它不工作了，那可就麻烦大了。

你想想，要是单向阀没调整好，那会出现啥情况？流体乱跑一气，整个系统不就乱了套啦！那可就像没了指挥的乐队，乱成一团。

所以啊，咱可得把这个单向阀调整好，让它乖乖地为我们服务。

调整好了单向阀，你就会发现，哇，一切都变得那么顺畅！就像打通了任督二脉一样。

它能让系统高效地运行，这多棒啊！总之呢，单向阀调整可不能马虎，要认真对待，细心操作。

这就像是给我们的机器伙伴做一次精心的呵护，让它能更好地为我们工作。

大家可别小瞧了这个小小的单向阀哦，它的作用可大着呢！你们说是不是呀？。

单向阀工作原理
单向阀是一种具有流体控制功能的装置，能够实现流体在单一方向上的流动，并在反向流动时自动关闭，防止流体倒流。

其工作原理基于阀体内的柱塞或膜片，当流体在正向流动时，柱塞或膜片受到流体的推力而向开启的方向移动，从而使流体通过阀口顺畅地流动。

然而，当流体反向流动时，柱塞或膜片受到反向的卸载力作用，迅速封闭阀口，阻止流体继续倒流。

具体来说，单向阀通常由一个有载荷弹簧的上单元和一个底单元组成。

底单元主要包括阀座和阀体，阀座上有一个小孔，允许流体顺畅地通过；阀体上的密封面则可以与阀座密封。

上单元主要包括柱塞或膜片，其中柱塞连接有阀芯，膜片则呈现膨胀状。

当流体从底单元进入上单元时，流体的压力将柱塞或膜片向上推动，阀芯因此与阀座分离，使流体通过阀口。

而当流体反向流动时，柱塞或膜片受到反向的卸载力使阀芯迅速与阀座接触，从而阻止流体继续倒流。

单向阀适用于多种场景，例如供水系统、液压系统、汽车制动系统等，其主要作用是确保流体在指定方向上的流动，并保证系统的正常工作。

由于其便捷性和高效性，单向阀已经成为众多工业领域中不可或缺的控制元件之一。

单向阀工作原理及应用单向阀是一种简单实用的阀门，其工作原理基于流体的压力差异。

它只允许流体在一个方向上自由流动，而在反向上则完全封闭。

单向阀由阀体、阀芯和弹簧组成。

阀体通常有进口口和出口口，中间有一个阀座，阀芯垂直安装在阀座上，并通过弹簧与阀体连接。

当流体从进口通道进入阀体时，它会压低阀芯，并将阀芯从阀座上抬起，从而打开阀门，允许流体流经并排出到出口通道。

然而，当流体的压力在反向上升时，它会推动阀芯向下，使其与阀座紧密贴合，从而封闭阀门，防止流体倒流。

单向阀具有一些重要的应用。

下面是几个常见的应用场景：1.液压系统：单向阀广泛应用于液压系统中，用于控制液压流体的方向和流量。

例如，它们可以用于防止液压系统的回流，同时确保液压发动机或缸体的平稳运行。

2.空调与制冷系统：在空调和制冷系统中，单向阀被用于调节冷媒的流动方向。

当冷媒流向蒸发器时，阀门打开，然后在流向压缩机的方向上关闭，从而确保循环流动。

3.汽车引擎：在汽车发动机中，单向阀扮演着重要的角色。

例如，在汽油引擎中，进气阀和排气阀就是单向阀。

进气阀在活塞下行时打开，使混合气体进入燃烧室。

排气阀在活塞上行时打开，将燃烧废气排出。

4.水管系统：单向阀也被广泛用于水管系统，例如供水系统和排水系统。

它们可以防止水逆流，确保供水和排水的方向正确。

5.压缩空气系统：在压缩空气系统中，单向阀可以用来控制空气的流动和压力。

例如，在空气压缩机中，单向阀用于控制压缩空气的流向和释放。

由于单向阀的简单性以及其在流体控制中的有效性，它们在各种行业以及日常生活中被广泛应用。

无论是在工业设备中控制流体的方向和流量，还是在家庭管道系统中防止污水倒流，单向阀都发挥着重要的作用。

单向阀的常见故障与维护和修理方法单向阀维护和修理保养单向阀为液压系统中常用元件之一、在日常使用中有时会产生故障。

本文为您介绍力田单向阀系列常见的故障以及相应的处理方法。

1.单向阀不起作用这一故障是指反向油液也能通过力田单向阀，反而有时正向油液还不能通过。

首先检查阀芯，因阀芯棱边上的毛刺未清除干净，单向阀卡死在打开位置上，或阀芯外径与阀体孔内径搭配间隙过小。

阀座：与阀芯接触线处有污物或有崩掉缺口，此时可清洗或将阀座敲出换新。

阀体的检查：阀体孔内沉割槽棱边上有毛刺或杂质，将力田单向阀阀芯卡死在打开位置上。

通常清洗之后即可恢复正常。

杂质进入阀体孔与阀芯的搭配间隙内而卡死阀芯，此类故障较为常见，同样清洁之后一般会恢复。

阀芯外径与阀体孔内径搭配间隙过大，使阀芯偏移轴线过大，引起泄漏。

此时应重新研配阀芯或更换。

单向阀内泄漏增大产生的原因及排出方法如下：这一故障是指压力油液反向进入力田单向阀时，单向阀的锥阀芯或钢球不能将油液严格封闭而产生泄漏，有部分油液从进油口流出。

在压力较低情况下该故障更简单显现或情况相比高压环境下更严重。

阀芯与阀座的接触线或面不密合。

不密合的原因有：污物黏在阀芯与阀座接触处，因使用时间过长，与阀座接触线或面磨损，有很深的凹槽或拉有直线沟痕。

在单向阀重新装配时阀芯或钢球未按原样装配，产生确定错位，以及阀芯与阀座的接触位置有更改。

力田单向阀在长期使用后自然磨损，使阀芯与阀体的搭配间隙过大，超过规定范围，引起泄漏。

必要时应对单向阀进行拆卸清洗。

检查液压系统油液粘性及清洁度。

单向阀弹簧如有损坏或超过使用期限应予以更换。

单向阀的技术特点单向阀是流体只能沿进水口流动，出水口介质却无法回流的一种阀门工具，对于单向阀来说，它是一种比较新型的产品，进入人们视线的机会并不多，它常常被安装于水平管路，同时也可以安装于垂直管路和倾斜管路，是种使用快捷便利的设备。

单向阀技术特点功能：双动、单动弹簧复位常开或常闭型气源：双动3～8bar单动4.2～8bar （经干燥过滤气源）压力：最大10bar连接： G3/8～2 单向流动润滑：无需润滑，在有润滑时，润滑油需适合密封件。

单向阀的常见故障及维修1. 单向阀的基本原理单向阀是一种可以让液体或气体在一个方向上流动，且在反方向上阻止流动的装置。

它的基本原理是利用弹簧或重力的力量，使得被阀门关闭的介质在一侧积聚压力，这样就可以让阀门保持关闭状态。

当另一侧的压力超过一定的值时，阀门就会打开，允许流体流过。

2. 常见的单向阀故障原因及检查方法2.1 泄漏泄漏是单向阀常见的故障之一。

泄漏的原因可能是密封件老化、磨损、腐蚀、松动等。

为了查找泄漏的位置，首先可以通过外观检查，看是否有油渍或气泡。

如果外观检查无法确定泄漏的位置，就可以利用液压系统测试仪进行检测。

测试仪可以在系统压力下测试多个方向的泄漏情况，并定位泄漏的位置。

2.2 阀芯卡住阀芯卡住是单向阀另一个常见的故障。

阀芯卡住可能是由于杂质进入阀门造成的。

定期清理系统是避免这种故障的最佳方法。

当阀芯被卡住时，可以通过轻微碰撞或使用液压锤轻轻敲打来恢复。

2.3 打滑打滑通常是由于润滑不良造成的，也可能是由于密封件不良导致的。

如若出现阀门打滑的情况，需要及时追踪定位，找到原因并予以处理。

2.4 压力损失单向阀让介质只能从一个方向流向另一个方向。

因此，在介质流动过程中，压力损失很小，一旦压力损失变大，说明单向阀出现了故障。

压力损失可能是由于密封不良或阀门槽加工不合格引起的。

3. 单向阀的维修方法3.1 更换密封件如果单向阀出现泄漏问题，可能是由于密封件磨损、老化、松动等原因引起的。

更换新的密封件是恢复单向阀正常工作的关键。

在更换密封件时，需要按照生产厂家的要求和标准进行维修。

3.2 清洗系统阀芯卡住通常是由于杂质进入阀门造成的。

为了避免阀芯卡住，需要定期清洗和检查管道系统。

清洗系统时，应该按照生产厂家的要求和标准进行清洗。

3.3 更换阀芯如果阀芯卡住或密封件磨损严重，需要更换新的阀芯。

更换新的阀芯需要按照生产厂家的要求和标准进行维修。

3.4 加强润滑单向阀如果润滑不良，就容易出现打滑的情况。

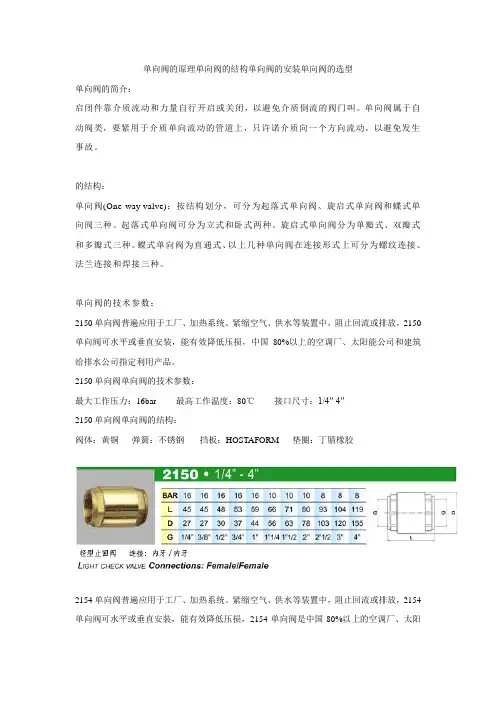

单向阀的原理单向阀的结构单向阀的安装单向阀的选型单向阀的简介：启闭件靠介质流动和力量自行开启或关闭，以避免介质倒流的阀门叫。

单向阀属于自动阀类，要紧用于介质单向流动的管道上，只许诺介质向一个方向流动，以避免发生事故。

的结构：单向阀(One-way valve)：按结构划分，可分为起落式单向阀、旋启式单向阀和蝶式单向阀三种。

起落式单向阀可分为立式和卧式两种。

旋启式单向阀分为单瓣式、双瓣式和多瓣式三种。

蝶式单向阀为直通式、以上几种单向阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。

单向阀的技术参数：2150单向阀普遍应用于工厂、加热系统、紧缩空气、供水等装置中，阻止回流或排放，2150单向阀可水平或垂直安装，能有效降低压损，中国80%以上的空调厂、太阳能公司和建筑给排水公司指定利用产品。

2150单向阀单向阀的技术参数：最大工作压力：16bar 最高工作温度：80℃接口尺寸：1/4″-4″2150单向阀单向阀的结构：阀体：黄铜弹簧：不锈钢挡板：HOSTAFORM 垫圈：丁腈橡胶2154单向阀普遍应用于工厂、加热系统、紧缩空气、供水等装置中，阻止回流或排放，2154单向阀可水平或垂直安装，能有效降低压损，2154单向阀是中国80%以上的空调厂、太阳能公司和建筑给排水公司指定利用产品。

2154单向阀单向阀的技术参数：最大工作压力：25bar 最高工作温度：80℃接口尺寸：3/8″-2″2154单向阀单向阀的结构：阀体：黄铜弹簧：不锈钢挡板：HOSTAFORM 垫圈：丁腈橡胶单向阀的选用：1.单向阀一样适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。

2.关于DN50mm以下的低压单向阀，宜选用蝶式单向阀、立式起落单向阀和隔膜式单向阀；关于DN大于200mm、小于1200mm的中低压单向阀，宜选用无磨损球形上回阀；关于DN大于50mm、小于2000mm的低压单向阀，宜选用蝶式单向阀和隔膜式单向阀。

3.隔膜式单向阀适用于易产生水击的管路上，隔膜能够专门好地排除介质逆流时产生的水击，但受温度和压力限制，一样利用在低压常温管道上。

单向阀的常见故障与维修方法单向阀是一种开关阀，它只允许流体在一个方向上流动，并防止反向流动。

常见的单向阀类型包括球式单向阀、旋转式单向阀和弹簧式单向阀等。

这些单向阀在许多工业和家用应用中都有广泛的应用。

但是，单向阀也可能发生故障，影响其正常工作。

在本文中，我们将讨论单向阀的常见故障及其维修方法。

常见故障漏油漏油是单向阀的常见故障之一。

漏油主要是由于阀门密封失效或密封件老化所致。

阀门密封失效的原因包括阀门安装不当、阀门磨损和阀门部件损坏。

阀门部件损坏通常是由于误操作或由于外部因素造成的。

堵塞单向阀堵塞是由于过滤器被污垢或杂质卡住或弹簧失效所致。

过滤器被污染的原因可能是来自外部介质或系统内的杂质。

弹簧失效通常是由于材料老化或者因过度使用疲劳所引起的。

反向流动单向阀究竟是一个单项流过的阀门，如果单向阀开始出现反向流动，那么这意味着设备正在出现故障。

这种情况通常是由于单向阀内故障、运作方式不当或者系统中存在另一种单向阀的影响所致。

该问题的解决方法取决于故障的性质和原因。

维修方法更换密封件如果单向阀出现漏油的问题，可以首先检查密封件是否正确，如有必要，应该用新的密封件进行更换。

在更换过程中切勿将旧密封件混淆或放错，以免引起不必要的负面影响。

更换密封件时，还应该检查阀门是否损坏，如有必要应该进行维修或更换。

清洗过滤器如果单向阀出现堵塞的问题，对单向阀中的过滤器进行清洗是一种有效的维修方法。

对于过滤器被卡住的情况，应将过滤器取出并清洗。

在清洗过程中，应该避免对过滤器造成损坏。

清洗过滤器后，应该将其重新安装，确保设备正常工作。

调整弹簧压力如果单向阀的回弹不到位时，可以考虑调整弹簧压力。

这个过程需要非常谨慎，因为弹簧压力的调整可能导致单向阀的工作性质发生变化。

如果您不确定如何进行弹簧压力调整，请从产品制造商获得相关建议。

更换单向阀如果单向阀出现反向流动的问题，则通常需要更换单向阀。

更换前，需确保新的单向阀性质与被更换的单向阀完全相同。

[精华]读单向阀装配图,拆画件
单向阀是典型的座阀，单向阀 Check Valve，又称止回阀或逆止阀。

用于液压系统中防止油流反向流动。

单向阀有直通式和直角式两种。

直通式单向阀用螺纹连接安装在管路上。

直角式单向阀有螺纹连接、板式连接和法兰连接三种形式。

液控单向阀也称闭锁阀或保压阀，它与单向阀相同，用以防止油液反向流动。

但在液压回路中需要油流反向流动时又可利用控制油压，打开单向阀，使油流在两个方向都可流动。

液控单向阀采用锥形阀芯，因此密封性能好。

在要求封闭油路时，可用此阀作为油路的单向锁紧而起保压作用。

液控单向阀控制油的泄漏方式有内泄式和外泄式二种。

在油流反向出口无背压的油路中可用内泄式;否则需用外泄式，以降低控制油压力。

单向阀
增压器油路图
读装配图拆画零件图读单向阀装配图,拆画件5(阀盖)的零件图。

按1:1比例作图(装配图在下一页)
要求:
1.视图表达完整,投影关系正确。

2.标注全部尺寸(尺寸大小可由图中量取,按比例换算并取整)。

3.标注表面粗糙度:配合面 1.6, 接触面3.2，左端面12.5 ,其余6.3
4.填写零件的名称及材料。

5.字体工整,图形清晰。

轴向柱塞泵单向阀总成。
