绝缘油气相色谱检测标准

绝缘油色谱分析标准绝缘油是电力设备中常用的绝缘介质，其质量状况直接关系到设备的安全运行。

色谱分析作为一种常用的分析手段，对绝缘油的质量进行评估具有重要意义。

本文将介绍绝缘油色谱分析的标准方法和步骤，以便对绝缘油的质量进行准确评估。

首先，进行样品的准备工作。

在进行色谱分析之前，需要对绝缘油样品进行适当的处理和准备。

首先要确保样品的纯度和稳定性，避免外部杂质的干扰。

其次，需要选择合适的提取方法，将绝缘油中的目标成分提取出来，以便后续的分析。

其次，进行色谱仪的设置和条件调节。

色谱分析需要根据不同的样品特性和分析要求进行合适的色谱仪条件设置。

包括但不限于流速、温度、柱型、检测器类型等参数的选择和调节。

这些条件的合理设置对于分析结果的准确性和可靠性具有重要影响。

接下来，进行色谱分析的操作步骤。

在样品准备和色谱仪条件设置完成后，可以进行色谱分析的操作。

这个过程包括但不限于样品进样、色谱柱分离、检测器检测等步骤。

在操作过程中需要严格按照标准方法和操作规程进行，确保分析结果的准确性和可靠性。

最后，进行数据处理和结果分析。

色谱分析得到的数据需要进行合理的处理和分析，以得出对绝缘油质量的评估。

这个过程包括但不限于峰识别、峰面积计算、对比分析等步骤。

通过对分析结果的深入分析，可以得出对绝缘油质量状况的准确评估和判断。

综上所述，绝缘油色谱分析是对绝缘油质量进行评估的重要手段，其标准方法和步骤对于分析结果的准确性和可靠性具有重要影响。

只有严格按照标准方法进行操作，并对分析结果进行合理的处理和分析，才能得出对绝缘油质量的准确评估。

希望本文介绍的内容能够对绝缘油色谱分析的实际应用提供一定的参考和帮助。

一.绝缘油溶解气体组分含量的气相色谱测定法1 适用范围本标准规定了用气相色谱法测定充油电气设备内绝缘油中的溶解气体组分（包括氢、甲烷、乙烷、乙烯、乙炔、一氧化碳、二氧化碳、氧及氮等）含量的方法，其浓度以μL/L 计量。

充油电气设备中的自由气体（气体继电器中气体、设备中油面气体等）也可参照本方法进行组分分析，其浓度以μL/L计量。

2 试验性质预试、交接、大修3 试验方法3.1 方法概要首先按要求采集充油电气设备中的油样，其次脱出油样中的溶解气体，然后用气相色谱仪分离、检测各气体组分，浓度用色谱数据处理装置或记录仪进行结果计算。

3.2 样品采集按GB7597—1987全密封式取样的有关规定进行。

在运输、保管过程中要注意样品的防尘、防震、避光和干燥等。

3.3 仪器设备和材料3.3.1 从油中脱出溶解气体的仪器，可选用下列仪器中的一种。

3.3.1 恒温定时振荡器往复振荡频率275次/min±5次/min，振幅35mm±3mm，控温精确度±0.3℃，定时精确度±2min。

3.3.2气相色谱仪专用或改装的气相色谱仪。

应具备热导鉴定器（TCD）（测定氢气、氧气、氮气）、氢焰离子化鉴定器（FID）（测定烃类、一氧化碳和二氧化碳气体）、镍触媒转化器（将一氧化碳和二氧化碳鉴定器转化为甲烷）。

检测灵敏度应能满足油中溶解气体最小检测浓度的要求。

3.3.2.1 仪器气路流程。

3.3.2.2色谱柱：对所检测组分的分离度应满足定量分析要求。

常见的气路流程见表1。

表1 色谱流程3.3.3记录装置色谱数据处理机，色谱工作站或具有满量程1mV的记录仪。

3.3.4 玻璃注射器100mL、5mL、1mL医用或专用玻璃注射器。

气密性良好，芯塞灵活无卡涩，刻度经重量法校正。

（机械震荡法用100mL 注射器，应校正40.0mL的刻度）气密性检查可用玻璃注射器取可检出氢气含量的油样，存储至少两周，在存储开始和结束时，分析样品中的氢气含量，以检测注射器的气密性。

一、绝缘油中溶解气体组份含量的分析1用气相色谱法测定绝缘油中溶解气体的组分含量，是发供电企业判断运行中的充油电力设备是否存在潜伏性的过热、放电等故障，以保障电网安全有效运行的有效手段。

也是充油电气设备制造厂家对其设备进行出厂检验的必要手段。

GC-9560-HD变压器油色谱分析系统采用国标推荐的三检测器流程，一次进样即可完成绝缘油中溶解气体组分（包括氢气、氧气、甲烷、乙烯、乙烷、乙炔、一氧化碳和二氧化碳）含量的全分析。

二、绝缘油中含气量的测定绝缘油的含气量是油质监督的一项比较重要的指标。

目前根据DL/T450-1991 方法制定的二氧化碳洗脱法仅适用于不含酸性气体的油品测定，而根据DL/T423-91 方法制定的真空压差法又因真空仪器的不易普及而存在一定的局限性。

GC-9560-HD变压器油色谱分析系统的流程设计完全符合中华人民共和国电力行业标准DL/T 703-1999《绝缘油中含气量的气相色谱测定法》中有关色谱流程设计的规定。

该机配备了高灵敏度的热导检测器和氢火焰离子化检测器，以及一个镍触媒转化炉，可实现对变压器油中溶解的五种气体组份：氢气、氧气、氮气、一氧化碳、二氧化碳的全部测定。

其性能满足DL/T 703-1999《绝缘油中含气量的气相色谱测定法》中对气相色谱仪的要求。

仪器配置1、GC-9560-HD气相色谱仪2、Y-200型电力系统专用工作站3、振荡仪4、氮气、氢气、空气气源5、标准气体仪器性能一次进样，进样量为1 mL，油中最小检测浓度达到：H2≤5μL/L O2，N2≤25μL/LC2H2≤0.1μL/LCO，CO2≤2μL/L溶解气体组分含量分析实例色谱分析条件1、测定组分：H2、O2、CO、CO2、CH4、C2H4、C2H6、C2H2 色谱仪： GC-9560-HD （配Y-200型电力专用工作站）辅助设备：高纯氮气、高纯氢气和干燥空气，脱气装置。

色谱柱：专用色谱柱测定条件：柱温60℃，汽化室60℃，检测器120℃，、热导温度70℃，转化炉温度360℃FID量程：109 TCD电流：70mA2、标准气体组分含量（单位：μL/ L）H2:1008 O2:5.41% CO:712 CO2:3016CH4:101 C2H4:101 C2H6:99 C2H2:48（1）标准气色谱图：A通道色谱图 B通道色谱图（2）标气稀释100倍色谱图功能完善的专用工作站Y-200型变压器油色谱工作站是经专业设计具有强大功能的实用数据处理系统，其故障判断符合最新的国家标准，主要性能如下：1 操作便捷：中文WIN9X，XP操作平台，全中文的窗口界面以及实时操作提示和在线帮助，方便用户学习使用。

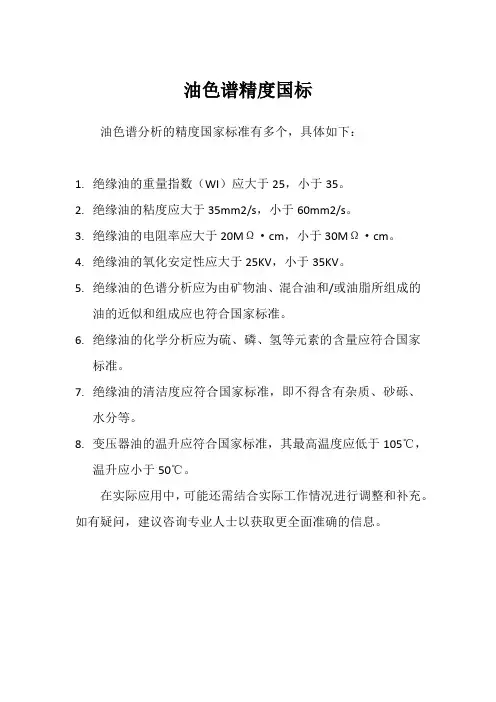

油色谱精度国标
油色谱分析的精度国家标准有多个，具体如下：
1.绝缘油的重量指数（WI）应大于25，小于35。

2.绝缘油的粘度应大于35mm2/s，小于60mm2/s。

3.绝缘油的电阻率应大于20MΩ·cm，小于30MΩ·cm。

4.绝缘油的氧化安定性应大于25KV，小于35KV。

5.绝缘油的色谱分析应为由矿物油、混合油和/或油脂所组成的
油的近似和组成应也符合国家标准。

6.绝缘油的化学分析应为硫、磷、氢等元素的含量应符合国家
标准。

7.绝缘油的清洁度应符合国家标准，即不得含有杂质、砂砾、
水分等。

8.变压器油的温升应符合国家标准，其最高温度应低于105℃，
温升应小于50℃。

在实际应用中，可能还需结合实际工作情况进行调整和补充。

如有疑问，建议咨询专业人士以获取更全面准确的信息。

№绝缘油油中气体含量色谱分析作业指导书（本）变电站名称：设备编号：编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时荆门供电公司1适用围本作业指导书适用于供电公司××变电站××绝缘油油中气体含量色谱分析作业。

2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

GB／T 17623—1998 《绝缘油中溶解气体组分含量测定法（气相色谱法）》GB 7597-87 《电力用油（变压器油、汽轮机油）取样方法》GB 7595—2000 《运行中变压器油质量标准》DL/ T722—2000 《变压器油中溶解气体分析和判断导则》3试验前准备工作安排3．1准备工作安排3. 2作业条件3．3人员要求3．4工、器具注1:气相色谱仪应符合以下要求：a．仪器基线稳定，有足够的灵敏度。

对油中溶解气体各组分的最小检知浓度见下表2：表2 色谱仪的最小检知浓度单位：μL/L（20℃）b．对所检测组分的分离度应满足定量分析的要求，即分辨率R≥1.5。

c．用转化法在氢火焰离子化检测器上测定CO、CO2时，应对镍触媒将CO、CO2转化为CH4的转化率作考察。

可以影响转化率的因素是镍触媒的质量、转化温度和色谱柱的容量。

推荐以下气相色谱仪流程图见表2。

表2气相色谱仪流程图气源应符合以下要求a．标准混合气体由国家计量部门授权的单位配制，具有组分浓度含量、检验合格证及有效使用期。

b．N2（Ar）：纯度不低于99.99%(最好不低于99.999%，以提高气相色谱仪的稳定性和延长色谱柱的使用寿命)，可用压缩气瓶或气体发生器，优先选用压缩气瓶。

c．H2：纯度不低于99.99%，可用压缩气瓶或气体发生器，优先选用气体发生器。

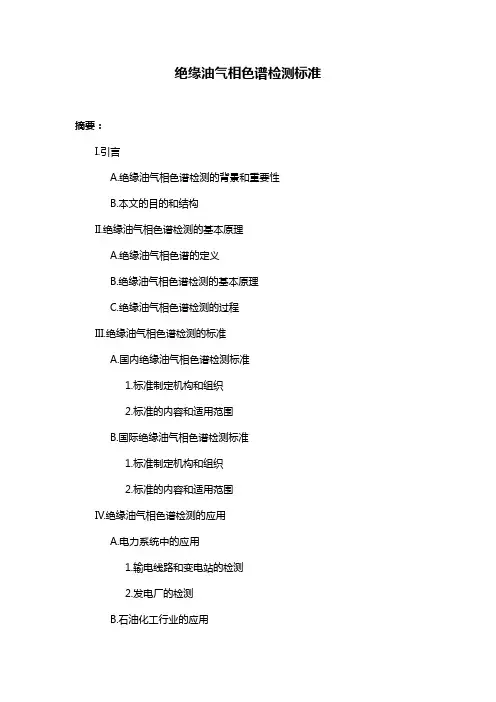

绝缘油气相色谱检测标准摘要：I.引言A.绝缘油气相色谱检测的背景和重要性B.本文的目的和结构II.绝缘油气相色谱检测的基本原理A.绝缘油气相色谱的定义B.绝缘油气相色谱检测的基本原理C.绝缘油气相色谱检测的过程III.绝缘油气相色谱检测的标准A.国内绝缘油气相色谱检测标准1.标准制定机构和组织2.标准的内容和适用范围B.国际绝缘油气相色谱检测标准1.标准制定机构和组织2.标准的内容和适用范围IV.绝缘油气相色谱检测的应用A.电力系统中的应用1.输电线路和变电站的检测2.发电厂的检测B.石油化工行业的应用1.油气田的检测2.石油化工企业的检测V.绝缘油气相色谱检测的发展趋势A.技术的发展1.新型检测仪器的开发2.检测方法和技术的改进B.标准的完善1.国内标准的完善2.国际标准的融合和推广VI.结论A.绝缘油气相色谱检测的重要性B.绝缘油气相色谱检测的发展前景正文：绝缘油气相色谱检测是一种重要的电力系统安全检测技术，可以有效地检测电力设备中的绝缘油中溶解的气体，从而判断设备的运行状态和潜在故障。

绝缘油气相色谱检测在电力系统、石油化工行业等领域有着广泛的应用。

绝缘油气相色谱检测的基本原理是利用气相色谱技术，通过将绝缘油中的溶解气体分离出来，然后用检测器检测这些气体的含量和成分，从而判断绝缘油的质量和设备的运行状态。

绝缘油气相色谱检测的标准对于保证检测结果的准确性和可靠性非常重要。

国内绝缘油气相色谱检测标准主要由国家电网公司和中国电力企业联合会制定，主要包括了检测方法、仪器设备、检测结果处理等方面。

国际绝缘油气相色谱检测标准主要由国际电工委员会(IEC) 制定，主要包括了检测方法、仪器设备、检测结果处理等方面。

绝缘油气相色谱检测在电力系统中的应用非常重要，可以有效地检测输电线路、变电站、发电厂等设备中的绝缘油中溶解的气体，从而及时发现设备的潜在故障和隐患。

在石油化工行业中，绝缘油气相色谱检测可以应用于油气田、石油化工企业等设备中，帮助企业及时发现设备故障和潜在隐患，从而保证生产的正常运行。
