浅谈绝缘油色谱仪

绝缘油色谱分析标准绝缘油是电力设备中常用的绝缘介质，其质量状况直接关系到设备的安全运行。

色谱分析作为一种常用的分析手段，对绝缘油的质量进行评估具有重要意义。

本文将介绍绝缘油色谱分析的标准方法和步骤，以便对绝缘油的质量进行准确评估。

首先，进行样品的准备工作。

在进行色谱分析之前，需要对绝缘油样品进行适当的处理和准备。

首先要确保样品的纯度和稳定性，避免外部杂质的干扰。

其次，需要选择合适的提取方法，将绝缘油中的目标成分提取出来，以便后续的分析。

其次，进行色谱仪的设置和条件调节。

色谱分析需要根据不同的样品特性和分析要求进行合适的色谱仪条件设置。

包括但不限于流速、温度、柱型、检测器类型等参数的选择和调节。

这些条件的合理设置对于分析结果的准确性和可靠性具有重要影响。

接下来，进行色谱分析的操作步骤。

在样品准备和色谱仪条件设置完成后，可以进行色谱分析的操作。

这个过程包括但不限于样品进样、色谱柱分离、检测器检测等步骤。

在操作过程中需要严格按照标准方法和操作规程进行，确保分析结果的准确性和可靠性。

最后，进行数据处理和结果分析。

色谱分析得到的数据需要进行合理的处理和分析，以得出对绝缘油质量的评估。

这个过程包括但不限于峰识别、峰面积计算、对比分析等步骤。

通过对分析结果的深入分析，可以得出对绝缘油质量状况的准确评估和判断。

综上所述，绝缘油色谱分析是对绝缘油质量进行评估的重要手段，其标准方法和步骤对于分析结果的准确性和可靠性具有重要影响。

只有严格按照标准方法进行操作，并对分析结果进行合理的处理和分析，才能得出对绝缘油质量的准确评估。

希望本文介绍的内容能够对绝缘油色谱分析的实际应用提供一定的参考和帮助。

绝缘油气相色谱检测标准
1.范围
本标准规定了绝缘油气相色谱检测的原理、设备、样品制备、试验步骤、结果计算、精度和误差以及应用。

本标准适用于绝缘油中溶解气体的分析。

2.规范性引用文件
下列文件对于本标准的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本标准。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。

GB/T 7376 电绝缘油中溶解气体组分含量的气相色谱测定法
3.术语和定义
下列术语和定义适用于本标准。

3.1 绝缘油 insulating oil
用于电力、电气等设备的绝缘材料，具有良好的电绝缘性能。

3.2 色谱峰 chromatographic peak
在色谱图上，代表某种组分的色谱柱上出现的单峰。

3.3 色谱分离 chromatographic separation
利用色谱柱将混合组分分离成单个组分的过程。

3.4 灵敏度 sensitivity
衡量仪器对样品中待测组分检出的能力，通常用单位浓度的待测组分产生一个响应信号值来表示。

3.5 精度 accuracy
测量值与真实值之间的接近程度，通常用相对误差来表示。

4.原理
本标准采用气相色谱法（GB/T 7376）对绝缘油中溶解气体进行分析。

通过色谱柱将样品中的各组分分离，然后通过检测器对分离后的组分进行检测并测量其含量。

5.设备
进行绝缘油气相色谱检测所需的设备包括：气相色谱仪、色谱柱、进样器、检测器和数据处理系统等。

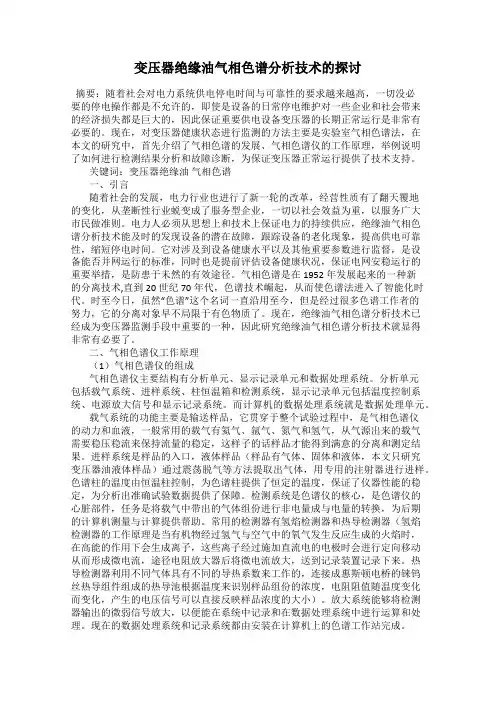

变压器绝缘油气相色谱分析技术的探讨摘要：随着社会对电力系统供电停电时间与可靠性的要求越来越高，一切没必要的停电操作都是不允许的，即使是设备的日常停电维护对一些企业和社会带来的经济损失都是巨大的，因此保证重要供电设备变压器的长期正常运行是非常有必要的。

现在，对变压器健康状态进行监测的方法主要是实验室气相色谱法，在本文的研究中，首先介绍了气相色谱的发展、气相色谱仪的工作原理，举例说明了如何进行检测结果分析和故障诊断，为保证变压器正常运行提供了技术支持。

关键词：变压器绝缘油气相色谱一、引言随着社会的发展，电力行业也进行了新一轮的改革，经营性质有了翻天覆地的变化，从垄断性行业蜕变成了服务型企业，一切以社会效益为重，以服务广大市民做准则。

电力人必须从思想上和技术上保证电力的持续供应，绝缘油气相色谱分析技术能及时的发现设备的潜在故障，跟踪设备的老化现象，提高供电可靠性，缩短停电时间。

它对涉及到设备健康水平以及其他重要参数进行监督，是设备能否并网运行的标准，同时也是提前评估设备健康状况，保证电网安稳运行的重要举措，是防患于未然的有效途径。

气相色谱是在1952年发展起来的一种新的分离技术,直到20世纪70年代，色谱技术崛起，从而使色谱法进入了智能化时代。

时至今日，虽然“色谱”这个名词一直沿用至今，但是经过很多色谱工作者的努力，它的分离对象早不局限于有色物质了。

现在，绝缘油气相色谱分析技术已经成为变压器监测手段中重要的一种，因此研究绝缘油气相色谱分析技术就显得非常有必要了。

二、气相色谱仪工作原理（1）气相色谱仪的组成气相色谱仪主要结构有分析单元、显示记录单元和数据处理系统。

分析单元包括载气系统、进样系统、柱恒温箱和检测系统，显示记录单元包括温度控制系统、电源放大信号和显示记录系统。

而计算机的数据处理系统就是数据处理单元。

载气系统的功能主要是输送样品，它贯穿于整个试验过程中，是气相色谱仪的动力和血液，一般常用的载气有氦气、氩气、氮气和氢气，从气源出来的载气需要稳压稳流来保持流量的稳定，这样子的话样品才能得到满意的分离和测定结果。

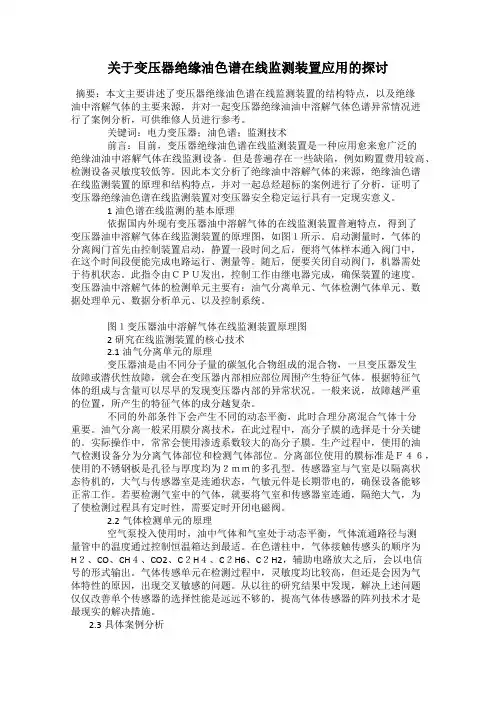

关于变压器绝缘油色谱在线监测装置应用的探讨摘要：本文主要讲述了变压器绝缘油色谱在线监测装置的结构特点，以及绝缘油中溶解气体的主要来源，并对一起变压器绝缘油油中溶解气体色谱异常情况进行了案例分析，可供维修人员进行参考。

关键词：电力变压器；油色谱；监测技术前言：目前，变压器绝缘油色谱在线监测装置是一种应用愈来愈广泛的绝缘油油中溶解气体在线监测设备。

但是普遍存在一些缺陷，例如购置费用较高、检测设备灵敏度较低等。

因此本文分析了绝缘油中溶解气体的来源，绝缘油色谱在线监测装置的原理和结构特点，并对一起总烃超标的案例进行了分析，证明了变压器绝缘油色谱在线监测装置对变压器安全稳定运行具有一定现实意义。

1油色谱在线监测的基本原理依据国内外现有变压器油中溶解气体的在线监测装置普遍特点，得到了变压器油中溶解气体在线监测装置的原理图，如图１所示。

启动测量时，气体的分离阀门首先由控制装置启动，静置一段时间之后，便将气体样本通入阀门中，在这个时间段便能完成电路运行、测量等。

随后，便要关闭自动阀门，机器需处于待机状态。

此指令由ＣＰＵ发出，控制工作由继电器完成，确保装置的速度。

变压器油中溶解气体的检测单元主要有：油气分离单元、气体检测气体单元、数据处理单元、数据分析单元、以及控制系统。

图１变压器油中溶解气体在线监测装置原理图2研究在线监测装置的核心技术2.1油气分离单元的原理变压器油是由不同分子量的碳氢化合物组成的混合物，一旦变压器发生故障或潜伏性故障，就会在变压器内部相应部位周围产生特征气体。

根据特征气体的组成与含量可以尽早的发现变压器内部的异常状况。

一般来说，故障越严重的位置，所产生的特征气体的成分越复杂。

不同的外部条件下会产生不同的动态平衡，此时合理分离混合气体十分重要。

油气分离一般采用膜分离技术，在此过程中，高分子膜的选择是十分关键的。

实际操作中，常常会使用渗透系数较大的高分子膜。

生产过程中，使用的油气检测设备分为分离气体部位和检测气体部位。

绝缘油油中气体含量色谱分析作业指导书一、引言绝缘油是电力设备中常用的绝缘介质，其质量的稳定性对设备的安全运行至关重要。

绝缘油中的气体含量是评估绝缘油质量的重要指标之一。

本文将介绍绝缘油油中气体含量的色谱分析方法，并提供详细的作业指导。

二、仪器和试剂准备1. 气体色谱仪：确保仪器处于正常工作状态，检查气体供应系统，保证气体流量稳定。

2. 色谱柱：选择合适的色谱柱，常用的有聚酯柱、聚酰亚胺柱等。

3. 校准气体：使用标准气体进行仪器的校准，常用的标准气体有氮气、氢气、氧气等。

4. 绝缘油样品：准备待分析的绝缘油样品。

三、样品处理1. 样品采集：使用干净的玻璃容器采集绝缘油样品，避免样品受到空气中的污染。

2. 样品准备：将采集到的绝缘油样品过滤，并放置在密封容器中，避免气体的损失。

四、色谱分析方法1. 仪器设置a. 色谱柱温度：根据样品的特性和分析要求设置合适的色谱柱温度。

b. 气体流量：根据仪器的要求设置合适的气体流量。

c. 检测器温度：根据样品的特性和分析要求设置合适的检测器温度。

d. 注射量：根据样品的特性和分析要求设置合适的注射量。

2. 样品注射a. 将样品注射到色谱仪中，确保注射量准确。

b. 设置适当的进样模式和进样速度。

3. 色谱条件优化a. 色谱柱选择：根据样品的特性选择合适的色谱柱。

b. 色谱条件调整：根据样品的特性和分析要求调整色谱柱温度、气体流量等参数，优化色谱条件。

4. 数据分析a. 通过色谱仪获得色谱图，观察气体峰的形状和峰面积。

b. 使用色谱软件进行数据处理，计算各气体的含量。

c. 对比标准样品，判断气体含量是否符合要求。

五、结果解读与报告1. 结果分析：根据分析结果，判断绝缘油样品中气体含量的高低，并与标准要求进行对比。

2. 结果报告：将分析结果整理成报告，包括样品信息、分析方法、分析结果和结论等内容。

六、安全注意事项1. 操作时要注意安全，避免接触有毒气体和挥发性溶剂。

2. 使用仪器时要按照操作规程进行，避免仪器故障和人身伤害。

油色谱分析仪油色谱分析仪是一种常用的分析仪器，广泛应用于石油、化工、环境保护等领域。

它通过分离和检测样品中的油品组分，能够准确快速地确定混合油中各种成分的含量和质量分数。

下面将详细介绍油色谱分析仪的原理、应用和发展趋势。

油色谱分析仪的原理是基于色谱技术，通过样品中各种组分在色谱柱中的分离和检测来实现。

色谱柱是油色谱分析仪的核心部件，它通常由高效涂层填充在不锈钢或玻璃管内，具有较大的表面积和较高的分离效率。

当样品进入色谱柱时，各组分会按照其化学性质的差异在色谱柱中发生分离，最后通过检测器进行测量。

油色谱分析仪的应用范围非常广泛。

在石油行业中，它可以用于原油的品质评价和储存条件的监测。

在炼油过程中，可以用于检测和控制各种油品的组分和质量。

在化工行业中，油色谱分析仪可以用于有机合成反应的控制和催化剂的选择。

在环境保护领域，它可以用于污水处理和大气污染物的监测。

此外，油色谱分析仪还可以应用于食品、医药、农药等领域。

油色谱分析仪的发展趋势是向着高效、精密、智能化的方向发展。

高效性是指分析仪器能够在较短时间内完成样品的分析，提高工作效率。

精密性是指分析结果的准确性和可重复性，确保分析结果能够真实反映样品的实际情况。

智能化是指分析仪器具备自动化、远程控制和数据处理等功能，提高使用者的工作便利性。

为了实现这些发展趋势，油色谱分析仪的技术不断创新和改进。

例如，引入新型的色谱柱填料材料，提高分离效率和分析速度。

同时，优化检测器的性能和灵敏度，提高分析结果的准确性。

此外，还加强了油色谱分析仪的自动化程度，通过自动进样、自动脱附和自动测量等功能，实现样品的快速处理和数据的高效处理。

油色谱分析仪的发展还面临一些挑战和难题。

首先是样品制备的问题，一些复杂的样品需要经过前处理才能进行分析，这会增加分析的复杂性和时间成本。

其次是仪器的维护和操作的问题，油色谱分析仪属于高精密仪器，需要经过专业的维护和操作才能保证其正常运行。

最后是标准方法和准确性的问题，油色谱分析仪分析结果需要与标准方法相比较，确保结果的准确性和可靠性。

绝缘油色谱试验方法探讨与浅析1裴国利1韩显文1王利2国网蒙东赤峰供电公司内蒙古赤峰市0240001内蒙古龙源蒙东新能源有限公司内蒙古赤峰市0240002摘要：在电网运行过程中，电力变压器的作用在于确保电力传输的可靠度，同时还要保证电力传输的连续不断。

电力变压器日常检测手段较多，变压器油中溶解气体测试是诊断变压器故障最为有效的方法之一。

本文主要探讨电力变压器绝缘油中溶解气体试验方法，如何获得较为准确的试验数据，基于此为电力变压器日常运维提供保障.关键词：电力变压器；色谱仪；自动进样装置一、电力设备绝缘油色谱试验的相关概念目前绝缘油中溶解气体分析采用的气相色谱法，该方法是一种先分离后检测的分析方法，因此对其他分析方法无法分析的极其复杂的多组分样品，可同时获得每—组分的定性定量结果。

这是因为以气体作流动相时，组分在气相中传质速度快与固定相相互作用的次数多。

另外，目前可供选择的固定液种类繁多，不下千种，检测手段齐全、灵敏度高、选择性好，可供选择的商品检测器有十种以上，每一种检测器可以适于检测不同种类的化合物。

概括起来讲气相色谱法具有高效能、高选择性、高灵敏度、分析速度快、样品用量小、定性重复性好、定量精度高、设备简单、易实现自动化及应用范围广等优点。

色谱仪是色谱分析过程中的重要环节，它担负着对样品的分离、检测，同时还对仪器的辅助部分如气路、温度等进行精密控制，它的质量好坏将直接影响分析结果的准确性绝缘油色谱监测系统即色谱仪主要包括载气系统、气路控制系统、进样系统、色谱柱、柱箱、检测器、温度控制系统、数据记录与处理系统等部分。

一、载气系统气源的选择：气源是气相色谱仪载气和辅助气的来源，它通常由气体发生器，空气泵，高压气体钢瓶以及减压阀（氧表）等组成。

气相色谱仪对载气和辅助气的主要要求如下：1、惰性（不与样品或固定相发生化学反应），无腐蚀性，在200℃～400℃内不分解；2、气体的扩散性小，以提高柱效率；3、易得到，并且易纯化；4、能满足检测器要求。

绝缘油中溶解气体组分含量的气相色谱测定法
绝缘油中溶解气体组分含量的气相色谱测定法是在一定温度和压力下，将绝缘油中溶解气体抽取到气相中，通过气相色谱仪进行分析和测定。

具体的操作步骤如下：
1.准备样品：先将绝缘油样品放入容器中，保证样品在室温下稳定。

2.抽取气体：打开样品容器，用一根长管子插入到容器底部，并通过抽气泵抽取气体，此时须注意气体的抽取速度不能过快，以免将液体抽入气相中。

3.气相色谱测定：将抽取到的气体通过气相色谱仪进行分析，气相色谱仪的检测条件应根据不同气体组分进行调整。

同时，还需保证气相色谱仪的检测精度和灵敏度，避免误差发生。

4.计算结果：根据气相色谱仪的分析结果和标准卡曼常数，可以计算出绝缘油中不同气体组分的含量。

绝缘油中溶解气体组分含量的气相色谱测定法具有操作简便、灵敏度高、分析效果好等优点，被广泛应用于绝缘油分析领域。

目录摘要 (1)Abstract (2)第一章绪论 (3)1.1问题的提出和本课题的意义 (3)1.2目前变压器油中气体的检测方法及发展趋势 (4)1.3本文的主要研究内容 (8)第二章油中溶解气体的紫外及可见吸收光谱分析原理 (9)2.1紫外及可见光吸收光谱分析法简介 (9)2.2油中气体紫外及可见光吸收光谱检测的理论原理 (10)2.3有机化合物分子内的电子跃迁 (12)2.4有机化合物的紫外及可见光光吸收光谱 (14)2.5影响紫外及可见光光吸收光谱的因素 (14)第三章油中气体紫外及可见光吸收光谱检测的实验系统 (21)3.1实验系统原理综述 03.2实验系统的光路原理 (2)3.3实验系统的电路原理 (6)3.4实验过程及步骤 (7)3.5实验结果 (8)3.6实验结果分析 (11)3.7实验误差分析 (19)第四章结论与展望 0参考文献 (1)后记............................................... 错误！未定义书签。

摘要变压器作为电力系统最重要的供电设备，也是最为昂贵的设备之一，其可靠运行的程度直接关系到整个电力系统的安全运行。

电力变压器的大多数内部故障可以根据对变压器油中的溶解气体的分析来判断，因此变压器油中溶解气体的检测技术就显得尤为重要。

目前变压器油中溶解气体的检测方法主要是气相色谱分析法。

虽然该方法可以很好的反映变压器的内部故障，但是利用气相色谱法检测油中溶解气体,从取油样—油气分离—色谱分析的全过程来看,存在着环节多,操作手续繁琐,试验周期长等弊病,当然也就不可避免地引进较大的试验误差。

对于发展较快的故障检测则感到不够及时,难以充分发挥它的作用，而且也不便于发展油中气体的在线监测。

现在我们研究使用紫外及可见光吸收光谱法来检测变压器油中的溶解气体。

该方法基本不受变电站复杂的电磁环境的影响，能够很灵敏的检测出变压器油及其中溶解气体的变化，并且该技术也比较适用于在线监测。

绝缘油色谱仪安全操作及保养规程一、前言绝缘油色谱仪是一种用于监测高压电力设备中绝缘油中杂质含量的仪器。

在使用过程中，必须严格遵守操作规程和安全保养要求，以确保设备正常运行，保证操作人员的人身安全。

本文档主要介绍绝缘油色谱仪的使用操作、安全注意事项和保养规程，希望对用户有所帮助。

二、使用操作1. 准备工作在使用绝缘油色谱仪前，需要进行以下准备工作：•确保仪器的供电和接地正常，仪器没有故障；•根据样品的状况选择合适的检测方法，设置好仪器的相关参数；•准备好样品及相关试剂、耗材。

2. 样品处理绝缘油样品处理的目的是将油中的杂质分离出来，便于后续的检测。

样品处理方法一般分为机械法、物理法和化学法，具体处理方法需要根据样品的性质而定。

3. 仪器操作绝缘油色谱仪的操作流程一般如下：•打开电源，启动仪器，等待预热完成；•倒入经过预处理的绝缘油样品；•根据实验要求选择相应的检测方法和参数，并进行设置；•开始测试，记录测试结果。

在操作过程中应注意以下事项：•操作前应先了解相关操作流程和参数设置方法；•操作时应按照操作流程和步骤进行，避免遗漏或操作失误；•使用过程中应及时对仪器进行维护保养，确保仪器处于正常状态；•在操作完毕后，应及时关闭电源，并对仪器进行清洁和归位。

三、安全注意事项为确保操作人员的人身安全，使用绝缘油色谱仪时应注意以下事项：1.电源接线必须符合安全规定，避免接线错误或漏电；2.仪器工作过程中，操作人员不要触摸或插入任何金属物品；3.操作人员应穿戴符合要求的防护用品，如穿戴手套、口罩等防护用品；4.在仪器进行清洁和维护时，应关闭电源，并在通风良好的环境下进行；5.在发现仪器存在故障时，应及时停止使用，并联系专业人员进行维修。

四、保养规程为保证绝缘油色谱仪的正常运行和使用寿命，需要对仪器进行定期保养，具体保养规程如下：1.每次使用完毕后，应对仪器进行清洁，避免油污、灰尘等杂质积累影响仪器的正常工作；2.对仪器进行定期维护，保证仪器的各个部件处于良好状态；3.定期更换有关试剂、耗材等易耗品；4.对仪器进行定期检测和校准，保证测试结果的准确性。

油色谱分析仪什么是油色谱分析仪？油色谱分析仪是一种用于分析油品组成和质量的仪器。

它利用油品本身的化学性质和油品成分在色谱技术中的行为差异实现油品组成分离和检测。

油色谱分析仪主要应用于石油化工、石油勘探、航空航天等领域。

油色谱分析仪工作原理油色谱分析仪使用色谱技术进行分析。

色谱是通过各种色谱柱将样品中的组分分离的过程。

油色谱分析仪中最常用的色谱柱是毛细管气相色谱柱。

它由一系列细小的填充物组成，且具有大量的孔隙。

油品在从样品进入色谱柱后，会在填充物表面产生物理和化学作用，进而产生分离。

在分离时，油品组成依光谱波长传导时的差异分别吸收被柱子分离，最后沿着柱子管径传导到特定的检测器中进行检测。

油色谱分析仪的应用场景油色谱分析仪主要应用于石油化工、石油勘探、航空航天等领域。

在石油化工领域，油色谱分析仪主要用于研究石油、沥青等产品的物性和化学性质，进行生产过程控制，以及检测质量问题。

在石油勘探领域，油色谱分析仪主要用于研究地下油藏的类型、密度、体积以及其他相关特性，以便更好地评估油藏储量和开发方案。

在航空航天领域，油色谱分析仪主要用于航空发动机润滑油的检测和分析。

油色谱分析仪的优点油色谱分析仪相对于其他分析技术具有以下优点：1.更准确的组成分析：由于样品分析过程中产生的化学物质相对稳定，所以在样品分析结果的比对中，结果具有更高的可靠度。

2.更高的分离效率：毛细管柱和其他色谱柱的结构常在分离分析时起到关键作用，使油品中各组分的分离更为彻底、准确。

3.更好的灵敏度：油色谱分析仪的检测灵敏度非常高，可以分离和检测极微量成分。

4.更高的速度：油色谱分析仪的分析速度比其他方法快得多，易于高效处理大量的样品。

油色谱分析仪的使用注意事项在使用油色谱分析仪时，需要注意以下几点：1.操作人员需要具有相关专业知识和操作经验，了解实验室实施规程。

2.需要使用高纯度试剂和溶剂，避免杂质对实验结果的影响。

3.需要用高效的气相色谱柱和液相色谱柱，以确保分析结果具有可靠性。

HZYSP-H 油色谱分析仪绝缘油分析过程油色谱分析仪绝缘油分析(一)分离流程色谱柱分离系统运用二维色谱技术，采用双柱并联分流柱。

样品气由进样口注入，由载气带入色谱柱，在柱箱内由分流三通将载气分成两路，一路进入GDX—502柱，分离C1 C2在FIDⅠ上检测出烃类。

另一路进入TDX—01柱，分离出H2（O2）、CO、CH4 、CO2在TCD上检测出H2（O2），然后进入转化炉CO、CO2转化成CH4在FIDⅡ上检测出。

（柱分流柱系统流程图见附页)出峰顺序:GDX—502柱: CH4 、C2H4 、C2H6 、C2H2TDX—01柱: H2（O2）、CO、CH4 、CO2测定组分:TCD: H2（O2）FIDⅠ: CH4 、C2H4 、C2H6 、C2H2FIDⅡ: CO、CH4 、CO2(二)热导检测器1、技术性能①、TCD池体：半扩散式结构，四臂铼钨丝，常温下100Ω。

②、电源系统：恒流源方式供电，设定0—200mA，每档1mA。

③、保护系统：断气、超温时及时切断恒流源，保护铼钨丝。

2、使用热导池检测器注意事项 在使用热导池检测器时，必须切记先通载气再开机，以保证铼钨丝不被氧化和破坏。

桥电流不宜设置过大。

当使用氮气或氩气作载气时，桥电流使用在60mA—90mA，当使用氢气或氦气作载气时，桥电流使用在60mA—180mA。

载气纯度应在99.99%以上，载气不纯，灵敏度降低，铼钨丝容易氧化导致寿命缩短。

更换色谱柱后必须检漏，以保证气密性。

重点在柱接头和进样口汽化垫处。

(三)氢焰检测器1. 技术性能结构：圆桶型收集极喷嘴：刚玉喷嘴点火：铂金丝自动点火极化电压：200V直流电压。

2. 使用氢焰检测器注意事项①、气体流量与配比氮气与氢气比：通常在1:1到2:1之间。

空气流量：一般不能低于300ml/min②、检测器温度一般不要低于120℃，以防止水蒸汽的冷凝和燃烧产物的污染。

③、色谱柱的老化色谱柱要充分老化，以减少污染带来的基线澡音和漂移。

绝缘油测定仪的主要组成及功能介绍绝缘油测定仪是一种常用于电力设备绝缘油测试的专业设备，广泛应用于变压器、隔离开关、电缆等电力设备的使用和维护过程中。

本文将介绍绝缘油测定仪的主要组成及其功能。

绝缘油测定仪的主要组成绝缘油测定仪主要由以下几个部分组成。

液晶显示屏液晶显示屏是绝缘油测定仪的核心部件之一，它通过显示仪器对绝缘油的测量数据以及各种参数，方便操作者了解测试情况，提高测试结果的正确性。

压力传感器压力传感器是绝缘油测定仪的另外一个核心部件之一。

它主要用来测量绝缘油的压力变化，从而判断绝缘油是否存在压力异常情况，为后续设备的维护和保养提供依据。

硅元件硅元件是绝缘油测定仪的关键部件之一，它主要用于检测绝缘油绝缘性能，能够实时监测绝缘油中的杂质、微水等污染物的含量，从而判断绝缘油的整体质量。

电子秤电子秤主要是用于对绝缘油进行精准称重，能够较为精确地测量绝缘油的密度，帮助用户了解绝缘油质量的优劣。

手柄和电源手柄和电源是绝缘油测定仪的配套部件之一，手柄用于掌握仪器的工作，电源主要用于绝缘油测定仪工作时的电源供应。

绝缘油测定仪的功能绝缘油测定仪主要功能如下。

分析绝缘油质量绝缘油测定仪能够对绝缘油中的污染物、微水等进行精准测量，并对绝缘油的整体质量进行分析，帮助操作者了解绝缘油的质量和保养情况。

监测绝缘油压力绝缘油测定仪可以监测绝缘油的压力变化情况，比如绝缘油是否存在压力异常情况。

通过对绝缘油压力的监测，可以为后续维护和保养提供参考。

高速过滤绝缘油测定仪能够对绝缘油进行高速过滤，从而将绝缘油中的杂质和水分过滤掉，提高绝缘油的质量。

显示数据绝缘油测定仪能够将测试结果通过液晶显示屏显示出来，帮助操作者了解测试结果，提高测试结果的正确性。

结论绝缘油测定仪是一种应用广泛的专业设备，其主要组成部分包括液晶显示屏、压力传感器、硅元件、电子秤、手柄和电源等。

其主要功能包括分析绝缘油质量、监测绝缘油压力、高速过滤和显示数据等。

绝缘油的色谱分析摘要：介绍了变压器绝缘油气体组分含量测试的新方法及其在的实际使用情况，分析光声光谱测试技术的原理、仪器和测试效果，并根据使用经验给出了评价和建议。

关键词：变压器；绝缘油；色谱分析；光声光谱一．变压器油的产气原理及影响因素1.变压器的绝缘油因过热或空气的混入，以及局部放电等原因而发生氧化，因而造成击穿电压的降低。

另外水分混入以后，绝缘油的固有电阻以及击穿电压也会降低。

（1）氧化的影响绝缘油，其主要成分是碳氢化合物。

在热、机械应力、氧、水分及铜、铁等金属的作用下，这些碳氢化合物将发生化学变化，这些游离基通过复杂的化学反应最终生成氧化物，如：酸、脂、油泥、水等。

除此之外，还会生成一些气体，如：低分子烃类气体、氢气及少量的一氧化碳、二氧化碳等。

在这一过程中，氧气是参加化学反应的基本因素，而水分、铜、铁是主要的催化剂，电、热、机械应力则起到了加速反应的作用。

（2）温度的影响当变压器油加热到高温时，分解气体的概况如图1所示。

图1绝缘油高温分解产气体二．根据产生气体进行故障分析绝缘纸/纸板分解的主要产物是一氧化碳和二氧化碳，其形成量随氧含量和水分含量的增加而增加。

在相同的温度下，绝缘纸/纸板劣化产生的一氧化碳、二氧化碳远比油劣化所产生的量大，因此油中一氧化碳、二氧化碳气体主要是反映绝缘纸/纸板劣化的指标。

利用油中溶解气体分析进行设备内部故障判断的原理正是基于绝缘材料的这种产气特点。

不同的故障，由于故障点能量不同、温度不同以及涉及的绝缘材料不同，其产气情况也不同即不同的故障具有不同的特征气体。

具体如表1所示：表1不同故障类型所产生的气体故障的类型主要的气体成分次要的气体成分油过热4CH 、22C H 2H 、26C H 油及纸过热4CH 、22C H 、CO 、2CO 2H 、26C H 油纸中局部放电2H 、4CH 、22C H 、CO 2CO 、26C H 油中火花放电2H 、22C H 油中电弧2H 、22C H 26C H 、4CH 、24C H 油纸中电弧2H 、22C H 、CO 、2CO 26C H 、4CH 、24C H 受潮或油有气泡2H 因此分析各种气体的目的就有差别，如表2所示：表2分析某气体成分的主要目的组分分析该气体的主要目的2O 了解密封、脱气情况；过热严重时2O 少2H 了解热源温度、有无受潮、局部放电CO 了解固体绝缘有否分解2CO 了解固体绝缘的老化或温度是否过高26C H 、4CH 、24C H 了解热源温度22C H 了解有无放电或高温热源三．绝缘油色谱分析检测的过程及步骤连接好设备，打开光源和光栅光谱仪的电源，在计算机上运行驱动软件，即可进行试验了。

绝缘油油中气体含量色谱分析作业指导书作业指导书：绝缘油油中气体含量色谱分析一、背景介绍绝缘油是电力设备中常用的绝缘介质，其质量和性能直接影响设备的正常运行。

绝缘油中的气体含量是评估绝缘油质量的重要指标之一。

色谱分析是一种常用的方法，可以准确测定绝缘油中的气体含量，并判断绝缘油的质量是否符合要求。

二、实验目的本实验旨在通过色谱分析方法，测定绝缘油中的气体含量，并根据分析结果评估绝缘油的质量。

三、实验步骤1. 样品准备a. 取一定量的绝缘油样品，保证样品的代表性。

b. 将样品放入密封容器中，并确保容器密封良好。

2. 仪器准备a. 打开色谱仪电源，待仪器启动后进行下一步操作。

b. 准备色谱柱，并连接至色谱仪。

c. 设置色谱仪的工作参数，包括流速、温度等。

3. 样品处理a. 将密封容器中的绝缘油样品取出，注入色谱仪的进样口。

b. 设置进样口的参数，如进样量、进样速度等。

4. 色谱分析a. 打开色谱仪的运行程序，开始色谱分析。

b. 监测色谱仪的运行情况，确保分析过程稳定。

5. 数据处理a. 根据色谱仪的输出结果，得到绝缘油中各气体的峰面积。

b. 根据已知浓度的标准样品，建立峰面积与气体浓度的标准曲线。

c. 计算绝缘油中各气体的浓度。

四、注意事项1. 实验操作过程中应注意安全，避免接触绝缘油和有害气体。

2. 实验前应检查仪器的运行状况，确保仪器正常工作。

3. 样品处理过程中应避免污染和损失，保证样品的准确性。

4. 数据处理过程中应仔细记录和计算，确保结果的准确性和可靠性。

五、实验结果与讨论根据色谱分析的结果，得到绝缘油中各气体的浓度。

通过与标准曲线对比，可以评估绝缘油的质量是否符合要求。

若绝缘油中气体含量超过规定的限值，可能会影响绝缘油的绝缘性能，从而影响电力设备的正常运行。

六、结论本实验通过色谱分析方法，成功测定了绝缘油中的气体含量，并根据分析结果评估了绝缘油的质量。

实验结果表明，绝缘油的气体含量符合要求，绝缘油质量良好，适合在电力设备中使用。
