变压器绝缘油中溶解气体分析方法变压器是电力系统中不可缺少的重要设备之一，其主要作用是能将输送的电压级别进行升高或降低，从而确保电力系统的正常运行。
而变压器的绝缘系统则是其正常运转的关键之一。
绝缘油作为变压器绝缘系统的一个重要组成部分，起到了对电器的绝缘、冷却和灭弧等重要作用。
在使用过程中，变压器绝缘油中溶解的气体会对变压器绝缘系统的安全运行产生影响，因此，变压器绝缘油中溶解气体分析方法的研究备受关注。
变压器绝缘油中溶解气体的来源变压器绝缘油中溶解气体主要来源于变压器绝缘系统中的电介质的分解、老化和部分细微的微气泡。
变压器绝缘油的化学成分主要包括烃类、芳香族类和杂环类等多种有机物，以及二氧化碳、一氧化碳、氢气、甲烷、乙烷等气体。
其中，二氧化碳和一氧化碳是最主要的两种气体，占据了变压器绝缘油中气体的主要成分。
溶解气体对变压器绝缘油的影响变压器绝缘油中溶解的气体如果超过一定的浓度，就会对变压器绝缘系统产生影响。
变压器绝缘油中气体的主要影响包括以下几个方面：1. 影响电气性能当变压器绝缘油中二氧化碳、一氧化碳等气体的浓度超过规定范围时，会影响变压器绝缘油的电介质性能，使其导电性、介电常数等性能指标降低，从而导致电器故障。
2. 引起变压器内部局部放电变压器绝缘油中气体超标不仅会降低其绝缘能力，还会引发内部放电现象，进而使变压器的局部放电故障加剧。
3. 削弱绝缘油的灭弧性能气体的存在使绝缘油中的气泡增多，从而削弱绝缘油的灭弧性能，从而使得电气设备发生内部断路或短路导致事故。
变压器绝缘油中溶解气体的分析方法为了及时发现和解决变压器绝缘油中气体超标问题，需要采用一些分析方法来监测绝缘油中的溶解气体。
变压器绝缘油中气体的分析方法根据检测手段的不同，可分为物理分析法和化学分析法两类。
1. 物理分析法物理分析法的依据是溶解气体在液体中的分压平衡，通过测定变压器绝缘油的溶解气体的分压值，来判断其中气体的浓度。
常用的物理分析方法主要有：•直接测量法：采用直接测压的方法，通过测定变压器绝缘油中气体的压力或体积，推算出其中溶解气体的浓度。
绝缘油气相色谱检测标准
1.范围
本标准规定了绝缘油气相色谱检测的原理、设备、样品制备、试验步骤、结果计算、精度和误差以及应用。
本标准适用于绝缘油中溶解气体的分析。
2.规范性引用文件
下列文件对于本标准的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本标准。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。
GB/T 7376 电绝缘油中溶解气体组分含量的气相色谱测定法
3.术语和定义
下列术语和定义适用于本标准。
3.1 绝缘油 insulating oil
用于电力、电气等设备的绝缘材料，具有良好的电绝缘性能。
3.2 色谱峰 chromatographic peak
在色谱图上，代表某种组分的色谱柱上出现的单峰。
3.3 色谱分离 chromatographic separation
利用色谱柱将混合组分分离成单个组分的过程。
3.4 灵敏度 sensitivity
衡量仪器对样品中待测组分检出的能力，通常用单位浓度的待测组分产生一个响应信号值来表示。
3.5 精度 accuracy
测量值与真实值之间的接近程度，通常用相对误差来表示。
4.原理
本标准采用气相色谱法（GB/T 7376）对绝缘油中溶解气体进行分析。
通过色谱柱将样品中的各组分分离，然后通过检测器对分离后的组分进行检测并测量其含量。
5.设备
进行绝缘油气相色谱检测所需的设备包括：气相色谱仪、色谱柱、进样器、检测器和数据处理系统等。
一.绝缘油溶解气体组分含量的气相色谱测定法1 适用范围本标准规定了用气相色谱法测定充油电气设备内绝缘油中的溶解气体组分（包括氢、甲烷、乙烷、乙烯、乙炔、一氧化碳、二氧化碳、氧及氮等）含量的方法，其浓度以μL/L 计量。
充油电气设备中的自由气体（气体继电器中气体、设备中油面气体等）也可参照本方法进行组分分析，其浓度以μL/L计量。
2 试验性质预试、交接、大修3 试验方法3.1 方法概要首先按要求采集充油电气设备中的油样，其次脱出油样中的溶解气体，然后用气相色谱仪分离、检测各气体组分，浓度用色谱数据处理装置或记录仪进行结果计算。
3.2 样品采集按GB7597—1987全密封式取样的有关规定进行。
在运输、保管过程中要注意样品的防尘、防震、避光和干燥等。
3.3 仪器设备和材料3.3.1 从油中脱出溶解气体的仪器，可选用下列仪器中的一种。
3.3.1 恒温定时振荡器往复振荡频率275次/min±5次/min，振幅35mm±3mm，控温精确度±0.3℃，定时精确度±2min。
3.3.2气相色谱仪专用或改装的气相色谱仪。
应具备热导鉴定器（TCD）（测定氢气、氧气、氮气）、氢焰离子化鉴定器（FID）（测定烃类、一氧化碳和二氧化碳气体）、镍触媒转化器（将一氧化碳和二氧化碳鉴定器转化为甲烷）。
检测灵敏度应能满足油中溶解气体最小检测浓度的要求。
3.3.2.1 仪器气路流程。
3.3.2.2色谱柱：对所检测组分的分离度应满足定量分析要求。
常见的气路流程见表1。
表1 色谱流程3.3.3记录装置色谱数据处理机，色谱工作站或具有满量程1mV的记录仪。
3.3.4 玻璃注射器100mL、5mL、1mL医用或专用玻璃注射器。
气密性良好，芯塞灵活无卡涩，刻度经重量法校正。
（机械震荡法用100mL 注射器，应校正40.0mL的刻度）气密性检查可用玻璃注射器取可检出氢气含量的油样，存储至少两周，在存储开始和结束时，分析样品中的氢气含量，以检测注射器的气密性。
目次前言1 范围2 引用标准3 方法概要4 仪器设备、材料5 准备6 试验步骤7 精密度8 准确度绝缘油中含气量的气相色谱测定法1 范围本标准规定了绝缘油中含气量的气相色谱测定法。
本标准适用于330kV及以上充油电气设备中的绝缘油(其它电压等级的绝缘油中含气量测定可参考)。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB／T 7597—87 电力用油(变压器油、汽轮机油)取样法GB／T 17623—1998 绝缘油中溶解气体组分含量的气相色谱测定法DL／T 423—91 绝缘油中含气量的测定(真空压差法)3 方法概要本方法首先按GB／T 7597—87的规定采集被测油样，然后脱出油样中的气体，用气相色谱仪分离、检测各气体组分，通过记录仪或色谱数据处理机进行结果计算，结果以体积分数(%)表示。
4 仪器设备、材料4.1 脱气装置恒温定时振荡器(或其它脱气装置)：往复振荡频率270次／min～280次／min，振幅35mm，控温精度0.3℃，定时精度±2min。
4.2 气相色谱仪该仪器应具备热导检测器、氢火焰离子化检测器和镍触媒转化器。
4.2.1 检测灵敏度对油中气体的最小检测浓度应满足：氧、氮 不大于50L ／L ； 氢 不大于5L ／L ；一氧化碳、二氧化碳 不大于25L ／L ； 烃类 不大于1L ／L 。
4.2.2 仪器气路流程。
常用仪器气路流程见表1。
4.2.3 色谱柱色谱柱所检测组分的分离度应满足分析要求。
适用于测量H 2、O 2、N 2组分的固定相、柱长见表2，其它组分的测定可参照GB ／T 17623—1998中5.2的方法，选择合适的固定相和柱长。
4.3 记录装置采用记录仪或数据处理机。
4.4 玻璃注射器100mL 、10mL 、5mL 、1mL 医用或专用玻璃注射器，气密性好。

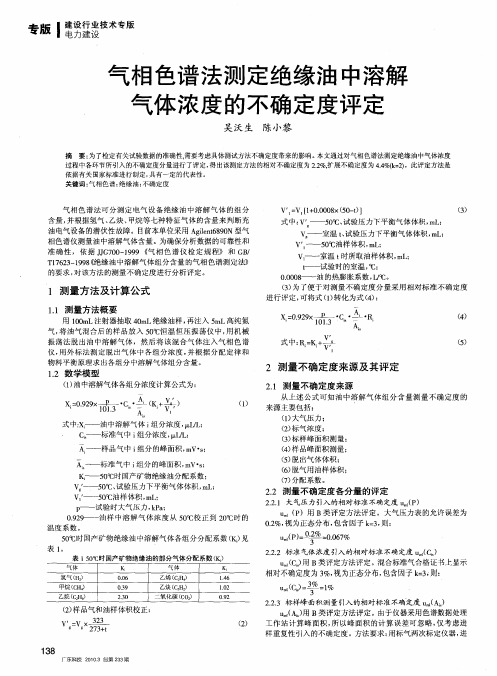

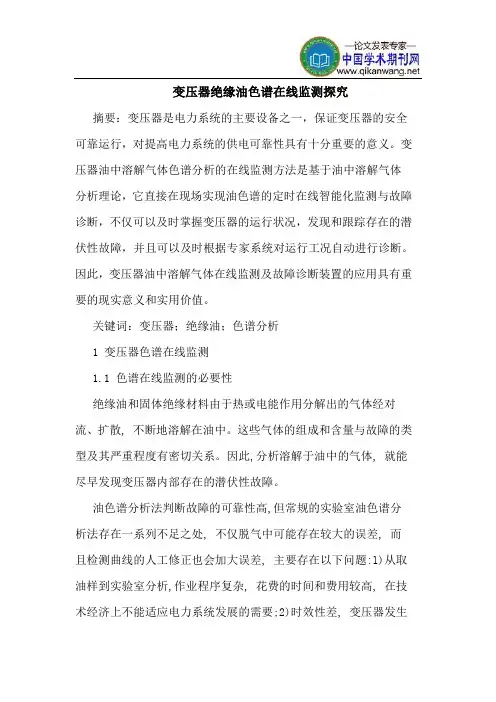

变压器绝缘油色谱在线监测探究摘要：变压器是电力系统的主要设备之一，保证变压器的安全可靠运行，对提高电力系统的供电可靠性具有十分重要的意义。
