第15讲 组合体尺寸标注

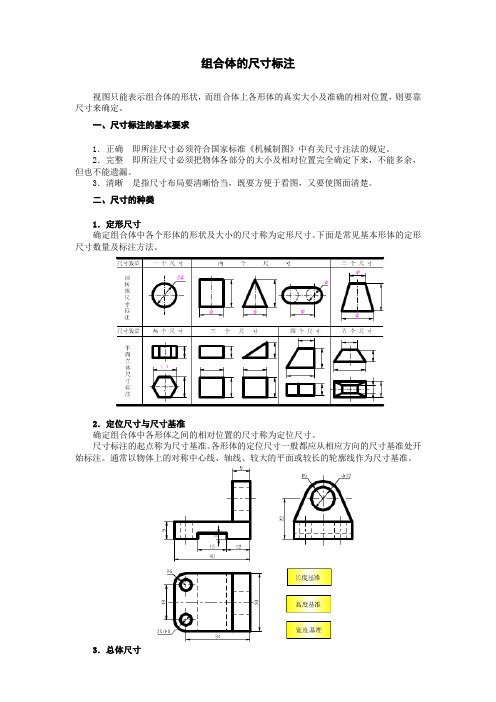

组合体的尺寸标注视图只能表示组合体的形状，而组合体上各形体的真实大小及准确的相对位置，则要靠尺寸来确定。

一、尺寸标注的基本要求1．正确即所注尺寸必须符合国家标准《机械制图》中有关尺寸注法的规定。

2．完整即所注尺寸必须把物体各部分的大小及相对位置完全确定下来，不能多余，但也不能遗漏。

3．清晰是指尺寸布局要清晰恰当，既要方便于看图，又要使图面清楚。

二、尺寸的种类1．定形尺寸确定组合体中各个形体的形状及大小的尺寸称为定形尺寸。

下面是常见基本形体的定形尺寸数量及标注方法。

2．定位尺寸与尺寸基准确定组合体中各形体之间的相对位置的尺寸称为定位尺寸。

尺寸标注的起点称为尺寸基准。

各形体的定位尺寸一般都应从相应方向的尺寸基准处开始标注。

通常以物体上的对称中心线、轴线、较大的平面或较长的轮廓线作为尺寸基准。

3．总体尺寸为了解组合体所占空间大小，一般需要标注组合体的外形尺寸，即总长、总宽和总高，称为总体尺寸。

有时，各形体的尺寸就反映了组合体的总体尺寸，不必另外标注。

否则，就需要对已标注的形体尺寸进行适当的调整，以免出现多余尺寸。

下表列出了零件上几种常见底板的尺寸注法，因为每块板在左（或右）方向都有回转面，所以各个板的总长尺寸都不必标注。

当组合体的端部不是平面，而是回转体时，该方向上一般不直接标注总体尺寸，而是标注确定回转面轴线位置的定位尺寸和回转面的定形尺寸，如图。

三、清晰标注尺寸的原则及方法1．每一形体的尺寸，应尽可能集中标注在反映该形体特征最明显的视图上。

2．尺寸应尽量标注在视图外部。

3．同一方向上连续的几个尺寸尽量布置在一条线上。

4．同轴回转体的直径φ尽量注在非圆视图中（底板上的圆孔除外），而圆弧的半径R 一定要标注在投影为圆的视图上。

5．应尽量避免尺寸线与尺寸线或尺寸界线相交，同一方向的尺寸应按大小顺序，小尺寸在内，大尺寸在外。

（注：以上a为清晰，b为不清晰）6．当组合体表面有交线时，不要直接标注交线的大小尺寸，而应标注产生交线的形体或截面的定形及定位尺寸。

组合体的尺寸标注组合体是由两个或多个各具特点的实体组合而成的整体，是机械制图和建筑制图中常用的基础图形。

在进行组合体的尺寸标注时，需要注意以下几个方面：一、尺寸标注的基本原则在进行尺寸标注时，需要遵循基本的尺寸标注原则，即尺寸标注应该清晰、准确、简明易懂。

同时，尺寸标注要体现物体的结构特点和设计要求，以便于制作和使用。

二、组合体的标注方法组合体的尺寸标注需要细心、仔细地标注每个零部件的尺寸大小、位置、形状和距离等信息。

具体的标注方法有以下几种：1. 水平标注法水平标注法适用于垂直于水平线的平面图形，标注时需要将尺寸的箭头放在图形的右侧，并与尺寸线垂直。

2. 垂直标注法垂直标注法适用于平行于水平线的平面图形，标注时需要将尺寸的箭头放在图形的顶部，并与尺寸线垂直。

3. 倾斜标注法倾斜标注法适用于倾斜的平面图形，标注时需要将尺寸的箭头放在图形的右侧，并与尺寸线垂直。

4. 比例尺标注法比例尺标注法适用于不便用实际尺寸标注的图形，标注时需要按照比例尺标注尺寸。

5. 连续标注法连续标注法适用于多个尺寸线相同、相邻的尺寸标注，标注时需要将尺寸的箭头放在最外侧。

三、组合体的标注技巧在进行组合体的尺寸标注时，需要注意以下几个技巧：1. 标注尺寸前需要考虑其对当前设计的影响，必要时需要加上限制条件。

2. 尺寸标注需要做到尽可能的简单和清晰，不宜过于复杂。

3. 标注的箭头应该尽可能地与尺寸线垂直，尺寸箭头和尺寸线之间不能有横向重叠。

4. 同一个图形中相邻的尺寸标注两端间距应该相等，标注的间距也应该合理。

5. 在进行组合体尺寸标注时，需要注意标注的位置，不要挡住重要的设计特点和细节。

综上所述，组合体是机械制图和建筑制图中的基础图形之一，其尺寸标注需要遵循基本原则，同时应该根据不同的图形进行选择合适的标注方法和技巧，以保证尺寸标注的清晰、准确和简洁。
