组合体的尺寸标注组合体的视图只能表达组合体的形状结构，而组合体各部分的大小及其相对位置必须通过尺寸标注来确定。

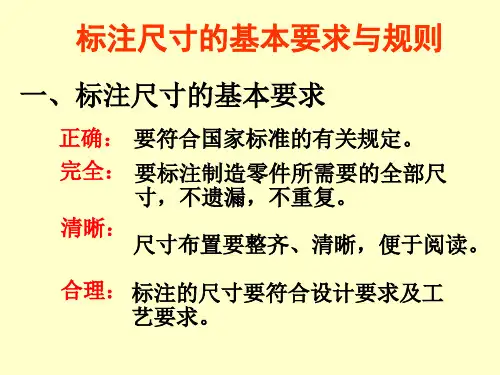

尺寸标注的基本要求：正确、完整、清晰。
正确：指标注尺寸应符合国家标准中有关尺寸注法的规定。
完整：必须把组成物体各形体的大小及相对位置完全确定下来，不允许遗漏尺寸，也不能有重复尺寸。
清晰：尺寸的安排要整齐、清晰，便于阅读查找。
一、组合体的尺寸分析1.组合体的尺寸基准在组合体中，各基本体位置都是相对而言的，因此，为了完整的标注组合体的尺寸必须在长、宽、高三个方向分别选出基准，以便确定各基本体的相对位置。
基准是确定尺寸位置的几何元素（点、线、面），是标注尺寸的出发点；通常选择组合体的底面、重要端面、对称平面以及回转体轴线等作为组合体的尺寸基准。
如图所示，长度方向基准是组合体右端面，宽度方向基准是组合体前后对称面，高度方向基准是组合体的底面。
2.定形尺寸确定构成组合体的各基本形体大小的尺寸称为定形尺寸，定形尺寸一般包括长、宽、高三个方向的尺寸。
3.定位尺寸确定构成组合体的各基本形体间相对位置的尺寸称为定位尺寸。
两基本体间应该有三个方向的定位尺寸，若两形体间在某一方向处于共面、对称、同轴时就可省略一个定位尺寸。
4.总体尺寸确定组合体外形的总长、总宽、总高的尺寸称为总体尺寸。
当组合体的一端为回转面时，该方向的总体尺寸一般不注，只标注轴线的定位尺寸，如图中未注总高尺寸，只标注出轴线的定位尺寸22。
组合体的尺寸分析在标注总体尺寸后，要对尺寸进行调整，在哪个方向上标注了总体尺寸就应从该方向上去掉一个尺寸，防止尺寸重复。
如图应标注总高24。
但是这时在高度方向就产生了多余尺寸，则需在相应方向少注一个大小尺寸，在图中尺寸19就不应注出。
总体尺寸的标注二、常见截切体、相贯体及板状类形体的尺寸标注复习：基本体尺寸标注常见平面基本体尺寸标注常见曲面基本体尺寸标注1.带切口立体及相交立体的尺寸标注当在基本形体上遇到切割、开槽及相贯时，除标注出其基本体的定形尺寸外，对切割与开槽，还应标注出截平面位置的尺寸；对相贯的两回转面形体，应以其轴线为基准标注两形体的相对位置尺寸，如图所示。
