国开形成性考核《电工电子技术》平时作业(1-4)试题及答案(课程ID:00289,整套相同,如遇顺序不同,Ctrl+F查找,祝同学们取得优异成绩!)平时作业(1)一、选择题(每小题5分,共40分)题目:1、图1-1所示的电路中,电流I为(A)。
图1-1【A】:5 A【B】:‒5 A【C】:2 A【D】:‒3 A题目:2、图1-2所示电路中,电压Uab的数值是(D)。
图1-2【A】:20V【B】:0V【C】:2V【D】:10V题目:3、图1-3所示的电路中,电流表的正、负接线端用“+”、“‒”号标出,现电流表指针正向偏转,示数为10 A,有关电流、电压方向也表示在图中,则(C)正确。
图1-3【A】:I1=‒10 A,U=12 V【B】:I1=‒10 A,U=6 V【C】:I1=10 A,U=12 V【D】:I1=10 A,U=‒6 V题目:4、图1-4所示的电路中包含(B)条支路,用支路电流法分析该电路,需要列写(B)个方程。
图1-4【A】:4,3【B】:5,3【C】:5,4【D】:4,4题目:5、用叠加定理分析电路时,当其中一个电源单独作用时,其他电源应置零,即电压源(A)、电流源(A)。
【A】:短路,开路【B】:开路,短路【C】:开路,开路【D】:短路,短路题目:6、已知电路某元件的电压u和电流i分别为u=10cos(ωt+20°)V,i=5sin(ωt+110°)A,则该元件的性质是(C)。
【A】:电容【B】:不确定【C】:电阻【D】:电感题目:7、在RLC串联电路中,如果调大电感,则电路(B)。
【A】:性质不变【B】:感性增强【C】:呈电阻性【D】:容性增强题目:8、在三相电路中,三相对称负载为星形连接,三个线电流均为4A,则中线电流为(B)。
【A】:12A【B】:0A【C】:4A【D】:8A二、判断题(每小题5分,共40分)题目:9、电路中电流的实际方向是电位降低的方向,可据此来判别电流源或电压源上电流或电压的关联性。
电工电子技术形成性考核册参考答案电工电子技术作业1一、选择题1、图1所示电路中,电流A. -3VB. 2AC. 5AD.- 5A2、图2所示电路中,电压U ab 的数值是( C )A. 0VB. 2VC. 10VD.20V3、并联电路及相量图如图3所示,阻抗Z 1、Z 2和整个电路的性质分别对应为( D )A.感性、容性、感性B.容性、容性、容性C.感性、感性、感性D.容性、感性、容性4、在三相电路中,三相对称负载为星形连接,三个线电流均为4A ,则中线电流为( D )。
A.4AB.8AC.12AD. 0A二、判断题1、判别一个元件是吸收功率还是提供功率,取决于元件上电压和电流的实际方向,二者相同时是提供功率,相反时是吸收功率。
( × )2、戴维南定理只能够计算电路中某一支路的电流,若完成电路所有支路的计算则依靠支路电流法。
( √ )3、电感元件具有通高频、阻低频的特性;电容元件具有通低频、阻高频的特性。
( × )4、因为电流I 与功率因数cos φ成反比,所以功率因数愈小,电流在输电线上的功率损耗愈小。
( × ) 三、简答题1、电压源模型与电流源模型等效变换的条件是什么? 答:如果电压源模型的输出电压和输出电流与电流源模型的输出电压和输出电流对应相等,既是说,对同一外部电路而言,二者的伏安特性相同,那么两种模型可以等效互换。
等效交换的条件是SSS R U I =或S S S R I U = 2、基尔霍夫定律的基本内容是什么?适用范围如何? 答:KCL 定律:任意时刻,流入电路中任一节点的电流之和恒等于流出该节点的电流之和。
或∑I =0KVL 定律:在任意时刻,沿电路中任一闭合回路绕行一周各段电压的代数和恒为零。
或∑U =03、简述RLC 串联电路产生串联谐振的特点? 答:(1)电路的阻抗最小并呈电阻性。
(2)电路中的电流最大。
(3)X L =X C ,串联谐振可在电容和电感两端产生高电压。
(更新版)国家开放大学电大专科《电工电子技术》机考网考形考网络题库及答案盗传必究考试说明:形成性考核占课程综合成绩的50%,终结性考试占课程综合成绩的50%。
单选题题目11-在题图1所示的电路中,电流表的正、负接线端用“+〃、“-〃号标出,现电流表指针正向偏转,示数为则()正确。
选择一项:c. li=10 A, U=12V题目2 在题图2所示的电路中,电位器RP的滑动端向下移动时,电流II、12的变化趋势是()o选择一项:a・h增大,版减小题目3在题图3所示的电路中,电流I为()。
2V。
"Ol 英选择一项:c. 5A判断题题目41.判别一个元件是吸收功率还是提供功率,取决于元件上电压和电流的实际方向,二者相同时是提供功率,相反时是吸收功率。
选择一项:错题目52.电路中电流的实际方向是电位降低的方向,可据此来判别电流源或电压源上电流或电压的关联性。
选择一项:对题目63.两种电源模型的等效变换只是对相同的外部电路而言,对电源内部是不等效的。
选择一项:对题目74.基尔霍夫定律的理论依据是电荷守恒定律及能量守恒定律,对电路中各元件的种类、性质需加以限制。
选择一项:错分析计算题题目81.测得含源二端网络的开路电压U0=12V,短路电流l s=0.5A,试计算当外接电阻为36 Q时的电压和电流。
答:①设该二端网络为题图1.4所示的电压源匕和内阻Rs的串联模型。
②二端网络开路时Rs中电流为零,说明Us等于开路电压,即U s=12 Vo③由短路电流l s=0.5 A,电源电压U s=12 V,可求得R s=24 Q o④外接电阻R L=36 Q时,利用串联电路的计算方法可得U L=7.2 V, I L=0.2 A单选题题目91.图2.1所示的电路中包含()条支路,用支路电流法分析该电路,需要列写()个方程。
题图2-1选择一项:d.5,3题目102.用叠加定理分析电路时,当其中一个电源单独作用时,其他电源应置零,即电压源()、电流源()。
国开形成性考核《电工电子技术》平时作业(1-4)试题及答案(课程ID:00289,整套相同,如遇顺序不同,Ctrl+F查找,祝同学们取得优异成绩!)平时作业(1)一、选择题(每小题5分,共40分)题目:1、图1-1所示的电路中,电流I为(A)。
图1-1【A】:5 A【B】:‒5 A【C】:2 A【D】:‒3 A题目:2、图1-2所示电路中,电压Uab的数值是(D)。
图1-2【A】:20V【B】:0V【C】:2V【D】:10V题目:3、图1-3所示的电路中,电流表的正、负接线端用“+”、“‒”号标出,现电流表指针正向偏转,示数为10 A,有关电流、电压方向也表示在图中,则(C)正确。
图1-3【A】:I1=‒10 A,U=12 V【B】:I1=‒10 A,U=6 V【C】:I1=10 A,U=12 V【D】:I1=10 A,U=‒6 V题目:4、图1-4所示的电路中包含(B)条支路,用支路电流法分析该电路,需要列写(B)个方程。
图1-4【A】:4,3【B】:5,3【C】:5,4【D】:4,4题目:5、用叠加定理分析电路时,当其中一个电源单独作用时,其他电源应置零,即电压源(A)、电流源(A)。
【A】:短路,开路【B】:开路,短路【C】:开路,开路【D】:短路,短路题目:6、已知电路某元件的电压u和电流i分别为u=10cos(ωt+20°)V,i=5sin(ωt+110°)A,则该元件的性质是(C)。
【A】:电容【B】:不确定【C】:电阻【D】:电感题目:7、在RLC串联电路中,如果调大电感,则电路(B)。
【A】:性质不变【B】:感性增强【C】:呈电阻性【D】:容性增强题目:8、在三相电路中,三相对称负载为星形连接,三个线电流均为4A,则中线电流为(B)。
【A】:12A【B】:0A【C】:4A【D】:8A二、判断题(每小题5分,共40分)题目:9、电路中电流的实际方向是电位降低的方向,可据此来判别电流源或电压源上电流或电压的关联性。

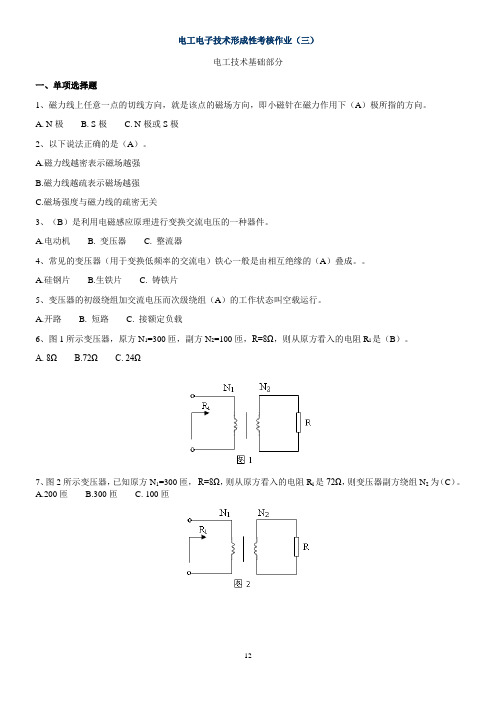

电工电子技术形成性考核作业(三)电工技术基础部分一、单项选择题1、磁力线上任意一点的切线方向,就是该点的磁场方向,即小磁针在磁力作用下(A)极所指的方向。
A. N极B. S极C. N极或S极2、以下说法正确的是(A)。
A.磁力线越密表示磁场越强B.磁力线越疏表示磁场越强C.磁场强度与磁力线的疏密无关3、(B)是利用电磁感应原理进行变换交流电压的一种器件。
A.电动机B. 变压器C. 整流器4、常见的变压器(用于变换低频率的交流电)铁心一般是由相互绝缘的(A)叠成。
A.硅钢片B.生铁片C. 铸铁片5、变压器的初级绕组加交流电压而次级绕组(A)的工作状态叫空载运行。
A.开路B. 短路C. 接额定负载6、图1所示变压器,原方N1=300匝,副方N2=100匝,R=8Ω,则从原方看入的电阻R i是(B)。
A. 8ΩB.72ΩC. 24Ω7、图2所示变压器,已知原方N1=300匝,R=8Ω,则从原方看入的电阻R i是72Ω,则变压器副方绕组N2为(C)。
A.200匝B.300匝C. 100匝二、简答题1、简述当电动机稳定运行时,负载转矩变化时电动机的自适应过程。
负载转矩变化时,电动机会产生较大的电磁转矩来克服阻力,从而使转轴的输出转矩与负载阻力转矩相平衡。
随着负载转矩的变化,电动机的定子电流及输出功率都会相应的变化,而转速只是有非常小的变化,转差率的变化并不大,因此电动机仍然能稳定运行。
2、异步电动机起动的要求是什么?说明原因。
(1)有足够大的起动转矩,使电动机能克服负载转矩迅速旋转起来。
(2)起动电流不要太大,否则会对供电电网产生比较大的电压降,从而影响电网上其它电气设备的正常工作。
3、三相异步电动机的调速方式主要有哪几种?有三种:(1)改变电源频率调速;(2)改变转差率的调速;(3)异步电动机变极调速。
4、三相异步电动机的控制方式主要有哪几种?直接起动控制(点动、长动),正、反转控制,时间控制,行程控制。
国开(中央电大)专科《电子电工技术》网上形考、机考试题及答案国开(中央电大)专科《电子电工技术》网上形考、机考试题及答案说明:资料适用于国开电大机电一体化技术、数控技术和数控技术(机电方向)专科学员国开平台网上形考,包含形考任务平时作业1至4的试题及答案;同时也是期末机考的重要资料。
平时作业一试题及答案一、选择题1.图1-1所示的电路中,电流I为()。
图1-1[答案]5A2.图1-2所示电路中,电压Uab的数值是()。
图1-2[答案]10V3.图1-3所示的电路中,电流表的正、负接线端用“+”、“?”号标出,现电流表指针正向偏转,示数为10A,有关电流、电压方向也表示在图中,则()正确。
图1-3[答案]I1=10A,U=12V4.图1-4所示的电路中包含()条支路,用支路电流法分析该电路,需要列写()个方程。
图1-4[答案]5,35.用叠加定理分析电路时,当其中一个电源单独作用时,其他电源应置零,即电压源()、电流源()。
[答案]短路,开路 6.已知电路某元件的电压u和电流i分别为u=10cos(ωt+20°)V,i=5sin(ωt+110°)A,则该元件的性质是()。
[答案]电阻7.在RLC串联电路中,如果调大电感,则电路()。
[答案]感性增强8.在三相电路中,三相对称负载为星形连接,三个线电流均为4A,则中线电流为()。
[答案]0A二、判断题9.电路中电流的实际方向是电位降低的方向,可据此来判别电流源或电压源上电流或电压的关联性。
[答案]对10.两种电源模型的等效变换只是对相同的外部电路而言,对电源内部是不等效的。
[答案]对11.基尔霍夫定律的理论依据是电荷守恒定律及能量守恒定律,对电路中各元件的种类、性质需加以限制。
[答案]错12.叠加定理是用来分析计算线性电路中的电压、电流和功率的。
[答案]错13.在交流电路中,为了研究多个同频率正弦量之间的关系,常常选择其中的一个作为参考,称为参考正弦量。
电工电子技术形考作业1-41一、选择题(每小题5分,共40分)题目1图1-1所示的电路中,电流I为()。
图1-1正确答案是:5 A题目2图1-2所示电路中,电压U ab的数值是()。
图1-2正确答案是:10V题目3图1-3所示的电路中,电流表的正、负接线端用“+”、“‒”号标出,现电流表指针正向偏转,示数为10 A,有关电流、电压方向也表示在图中,则()正确。
图1-3正确答案是:I1=10 A,U=12 V题目4图1-4所示的电路中包含()条支路,用支路电流法分析该电路,需要列写()个方程。
图1-4正确答案是:5, 3题目5用叠加定理分析电路时,当其中一个电源单独作用时,其他电源应置零,即电压源()、电流源()。
正确答案是:短路,开路题目6已知电路某元件的电压u和电流i分别为u=10cos(ωt+20°)V,i=5sin(ωt+110°)A,则该元件的性质是()。
正确答案是:电阻题目7在RLC串联电路中,如果调大电感,则电路()。
正确答案是:感性增强题目8在三相电路中,三相对称负载为星形连接,三个线电流均为4A,则中线电流为()。
正确答案是:0A二、判断题(每小题5分,共40分)题目9电路中电流的实际方向是电位降低的方向,可据此来判别电流源或电压源上电流或电压的关联性。
√题目10两种电源模型的等效变换只是对相同的外部电路而言,对电源内部是不等效的。
√题目11基尔霍夫定律的理论依据是电荷守恒定律及能量守恒定律,对电路中各元件的种类、性质需加以限制。
×题目12叠加定理是用来分析计算线性电路中的电压、电流和功率的。
×题目13在交流电路中,为了研究多个同频率正弦量之间的关系,常常选择其中的一个作为参考,称为参考正弦量。
√题目14电感元件具有通高频、阻低频的特性;电容元件具有通低频、阻高频的特性。
×题目15因为电流I与功率因数cosφ成反比,所以功率因数越小,电流在输电线路上的功率损耗越小。
国家开放大学一网一平台电大《电工电子技术》机考网考形考任务题库及答案随着信息技术的飞速发展,电子技术已经逐渐成为了各行各业的基础设施。
为了满足各行业的需求,电工电子技术逐渐成为了一个热门专业,备受人们青睐。
而国家开放大学一网一平台电大的《电工电子技术》课程是吸引众多学员的重要因素之一。
本文将为大家介绍国家开放大学一网一平台电大《《电工电子技术》机考、网考、形考任务题库及答案,以便于大家更好地备考。
一、机考题库及答案1.《下列哪种元件不是双向导电性元件?A.《二极管B.《晶体三极管C.《双向可控硅D.《电容器【答案】D2.《一只灯泡额定电压为220V、额定功率为100W,则它的电流大小是多少?A.《0.45AB.《0.5AC.《0.55AD.《0.6A【答案】0.45A3.《以下哪些信号是模拟信号?A.《电话、微波炉B.《程控电话、手机C.《音乐、人声、电视信号D.《电平信号、逻辑信号【答案】C4.《实际的电机转矩往往比定子磁场的磁矩小,这是因为转子剩磁所产生的反磁势使实际磁通量减小。
A.《正确B.《错误【答案】A5.《电路的戴维南定理是什么?A.《任何电路都可以用一个电流源代替B.《任何电路都可以用一个电压源代替C.《任何电路都可以用一个电阻器代替D.《任何电路都可以用一个戴维南等效电源代替【答案】D二、网考题库及答案1.《以下哪种元件具有开关、增幅、振荡等多种功能?A.《调节管B.《二极管C.《场效应管D.《晶体三极管【答案】D2.《按照分类标准,三相感应电动机可以分为哪几类?A.《轴流式、混流式、鼓风式B.《常规型、阻负载型、非阻负载型C.《短排绕组型、长排绕组型D.《特殊型、多速型【答案】C3.《在《MOS《双极性管放大电路中,下列哪种方式可以解决放大器死区?A.《加偏压电路B.《反馈电路C.《启动电路D.《限幅电路【答案】B4.《以下哪种显示器主要用于电子手表、电子计算器等小型电子产品?A.《白磷活性显示器B.《TFT液晶显示器C.《STN液晶显示器D.《LED数字显示器【答案】D5.《以下哪种工作原理是由爱德华•哈佛发现的?A.《磁感应强度定律B.《安培力定律C.《磁场环路定理D.《磁滞现象【答案】B三、形考题库及答案1.《合成电路是一种将多个逻辑功能集成到一个晶片上的电路,它应用广泛,以下哪种逻辑是合成电路常用的逻辑?A.《与逻辑B.《非逻辑C.《或逻辑D.《互斥或逻辑【答案】A2.《按照载波使用情况可将数字通信信号分为哪两种类型?A.《基带信号、调幅信号B.《调幅信号、调频信号C.《脉冲码调制信号、载波调制信号D.《调幅信号、脉冲调制信号【答案】C3.《以下哪些方法是高压直流输电最常用的方法?A.《并联B.《串联C.《电压调节D.《电流调节【答案】B4.《将子程序中的某个变量值在程序执行时推入堆栈,这种操作称之为什么?A.《记住B.《保存C.《压栈D.《弹栈【答案】C5.《在数字系统中,数字信号的划分可以按照信号性质进行,以下哪种划分方法是正确的?A.《硬件信号、软件信号、安全信号B.《时序信号、组合信号、输出信号C.《模拟信号、数字信号、时间信号D.《串行信号、并行信号、二进制信号【答案】B总之,电工电子技术作为一门基础性学科,在信息时代具有十分重要的意义。
电工电子技术形成性考核册参考答案电工电子技术作业3一、选择题1、三极管处于放大状态时,其集电结为( B )状态。
A.正向偏置B.反向偏置C.反向击穿D.均有可能2、三极管放大电路中,直流通路主要用来确定电路( C )的。
A.放大倍数B.输出电压C. 静态工作点D. 波形失真3、射极输出器的输出电阻小,说明该电路( A )。
A.带负载能力强B.带负载能力差C.减轻后级负荷D.没有影响4、为使集成运放工作在线性区,电路中应引入( A )。
A.负反馈B.正反馈C.电流反馈D. 电压反馈二、判断题1、稳压二极管的反向击穿特性曲线很陡,说明它的动态电阻r z越小,它的稳压性能越好。
(√)2、甲乙类功率放大电路较乙类功率放大电路,具有输出功率大、效率高和非线性失真小的特点。
(√)3、集成运放的偏置电路为差动放大电路提供直流偏置,以起到稳定静态工作点和抑制温漂的作用。
(√)4、方波发生器的输出信号周期受RC充放电速度的影响,RC值越小,充放电速度越快,方波周期就越短,反之则周期越长。
(√)三、简答题1、稳压二极管是如何起到稳压作用的答:稳压二极管有一个相对普通二极管较低的反向击穿电压。
在特性曲线上,其反向击穿特性曲线很陡,击穿后在安全的工作电流范围内,能够保证电压变化很小。
串接了限流电阻后,能够使稳压二极管很稳定地工作在指定的反向击穿区,只要输出电压取自稳压二极管两端,在输入电压不稳定的情况下稳压二极管便可起到稳定输出电压的作用。
2、什么是三极管放大电路的饱和失真和截止失真如何避免答:当输入交流信号较大,因静态工作点设置过高,信号正半周使器件进入饱和区而造成的波形失真,称为饱和失真;反之因静态工作点设置过低,信号负半周使器件进入截止区而造成的波形失真,称为截止失真。
这两种失真都是因为器件的非线性特性造成的,所以统称为非线性失真。
为了避免出现饱和失真和截止失真,可以调节电阻RB 、RC或电源UCC,使静态工作点沿负载线移动或改变负载线的斜率,而使静态工作点移到合适的位置。
电工电子技术形成性考核册参考答案
电工电子技术作业1
一、选择题
1、图1
A. -3V
B. 2A
C. 5A
D.- 5A
2、图2 A. 0V B. 2V C. 10V D.20V
3、并联电路及相量图如图3所示,阻抗Z 1、Z 2和整个电路的性质分别对应为( D )
A.感性、容性、感性
B.容性、容性、容性
C.感性、感性、感性
D.容性、感性、容性
4、在三相电路中,三相对称负载为星形连接,三个线电流均为4A ,则中线电流为( D )。
A.4A
B.8A
C.12A
D. 0A 二、判断题
1、判别一个元件是吸收功率还是提供功率,取决于元件上电压和电流的实际方向,二者相同时是提供功率,相反时是吸收功率。
( × )
2、戴维南定理只能够计算电路中某一支路的电流,若完成电路所有支路的计算则依靠支路电流法。
( √ )
3、电感元件具有通高频、阻低频的特性;电容元件具有通低频、阻高频的特性。
( × )
4、因为电流I 与功率因数cos φ成反比,所以功率因数愈小,电流在输电线上的功率损耗愈小。
( × ) 三、简答题
1、电压源模型与电流源模型等效变换的条件是什么?
答:如果电压源模型的输出电压和输出电流与电流源模型的输出电压和输出电流对应相等,既是说,对同一外部电路而言,二者的伏安特性相同,那么两种模型可以等效互换。
等效交换的条件是S
S
S R U I =
或S S S R I U = 2、基尔霍夫定律的基本内容是什么?适用范围如何? 答:KCL 定律:任意时刻,流入电路中任一节点的电流之和恒等于流出该节点的电流之和。
或∑I =0
KVL 定律:在任意时刻,沿电路中任一闭合回路绕行一周各段电压的代数和恒为零。
或∑U =0
3、简述RLC 串联电路产生串联谐振的特点? 答:(1)电路的阻抗最小并呈电阻性。
(2)电路中的电流最大。
(3)X L =X C ,串联谐振可在电容和电感两端产生高电压。
4、简述提高功率因数的意义? 答:(1)使电源设备的容量得到充分利用,即提高了电源设备的利用率。
(2)减小输电线路上的损耗。
四、综合题
1、用戴维南定理求图4电路中R 5所在支路的电流。
已知R 1=R 2=R 4=R 5=5Ω,
R 3=10Ω,U=6.5V 。
图4
解:断开R 5,求开路电压U O 和入端电阻R 0
U BD = U 3
13
R R R +≈4.33V
U CD = U
4
24
R R R +=3.25V
U BC = U BD +U DC =U BD -U CD =1.08V
将U 短路
R 0=(R 1//R 3)+(R 2//R 4)≈5.83Ω 求出电流I 5为
I 5=
50R R U
+=5
0R R U BC +≈0.1A
2、用叠加原理求图5所示电路各支路I 1、I 2和I 3(图略) 解:(1)24V 电源单独供电时 A I 38241==
',A I 236
36
2=⨯+=',
(2)36V 电源单独供电时
A I 5.48363
=='',A I 35.46
36
2=⨯+='',
则A I I I 5.15.13111=-=''-'=
3、已知RLC 串联电路的元件参数为R=10Ω,L=2mH ,C=180pF ,电源电压为5V ,求该电路的谐振频率f 0、谐振电流I 0、品质因数Q 0。
解:谐振频率 f 0=LC
π21=265.4KHZ
谐振电流 I 0=
R
U
=0.5A X L =ω0L=3333Ω X C =
C
01
ω=3333Ω Q 0=
R
L 0
ω=333
4、图6(略)中,已知正弦交流电压U=220V ,电阻R=20Ω,电感感抗
Ω=20L X ,
电容容抗Ω=10C X 。
(1)试求电压R U 、L U 、C U 的值;(2)计算电路的功
率因数及总有功功率。
解:Ω≈-+=-+=22)1020(20)(2222C L X X R Z
(1)V
IX U V IX U V
IR U C C L L R 100101020020102002010=⨯===⨯===⨯==
(2)91.022
20cos ≈===
Z R S P φ。
