PLTdraw刻绘软件与平台机使用说明
- 格式:doc
- 大小:226.50 KB
- 文档页数:7
绘图仪操作规程一、引言绘图仪是一种用于绘制图形和图表的设备,广泛应用于工程设计、制图、地理信息系统等领域。
为了确保绘图仪的正常运行和绘图质量,制定本操作规程,以指导操作人员正确使用绘图仪。
二、适用范围本操作规程适用于所有使用绘图仪进行绘图工作的操作人员。
三、安全注意事项1. 在操作绘图仪前,务必熟悉绘图仪的使用说明书,并遵守操作规程。
2. 绘图仪使用过程中,严禁将手指或其他物体伸入绘图仪内部,以免造成伤害。
3. 操作人员应保持仪器周围的工作环境整洁,避免杂物堆放,防止绘图仪受到损坏。
4. 绘图仪应放置在平稳的工作台面上,避免震动和倾斜。
四、操作步骤1. 打开绘图仪电源,等待绘图仪启动完成。
2. 将绘图纸固定在绘图仪的工作台上,并调整好纸张位置,使其与绘图仪的绘图区域对齐。
3. 打开绘图软件,并根据需要选择相应的绘图模板或创建新的绘图文件。
4. 在绘图软件中进行绘图操作,如选择绘图工具、调整线条颜色和粗细、添加文字等。
5. 在绘图过程中,可以使用绘图仪的放大、缩小、旋转等功能,以便更好地完成绘图任务。
6. 绘图完成后,保存绘图文件,并进行打印预览,确保绘图效果符合要求。
7. 如需打印绘图,将打印纸张放置在绘图仪的打印机中,并设置好打印参数。
8. 确认打印参数无误后,点击打印按钮,开始打印绘图。
9. 打印完成后,关闭绘图软件和绘图仪电源,清理工作台和绘图区域。
五、常见故障处理1. 绘图仪无法启动:检查电源线是否插紧、电源是否正常,如仍无法启动,联系维修人员。
2. 绘图纸卡住:检查绘图纸是否正确固定,如需要更换绘图纸,按照说明书操作。
3. 绘图质量差:检查绘图仪的墨盒或墨水是否需要更换,如需更换,按照说明书操作。
六、维护保养1. 定期清洁绘图仪的外壳和工作台面,使用柔软的布擦拭,避免使用化学溶剂。
2. 检查绘图仪的各个部件是否正常,如有异常,及时联系维修人员进行维修。
3. 定期检查绘图仪的墨盒或墨水的使用情况,如需更换,按照说明书操作。
Vicsign HW系列说明书1.安全注意事项 (2)1.1确保安全的使用方法 (2)1.2标志符号说明 (2)2.标准配件 (6)3.安装 (7)3.2腿架安装示意图 (7)3.3机器的安装使用 (7)3.4电源连接 (8)3.5串口RS232线和USB线的连接。
(8)3.6USB线连接 (8)3.7SD卡(Secure Digital Memory Card)使用 (11)3.8介质的安装 (12)3.9刀具的安装及调试 (14)3.10绘图笔的安装 (15)4.产品的基本设置和操作 (16)4.1脱机/联机 (16)4.2介质的移动和跑车移动 (16)4.3速度和压力调试。
(17)4.4暂停功能 (17)4.5原点定位 (17)4.6介质测试条调试 (18)4.7红点定位轮廓切割功能 (18)4.8刻绘功能 (21)5.Flexi软件 (22)5.1FlexiStarter软件的操作 (22)5.2Flexi8.6参数 (24)1.安全注意事项以确保操作员能正确地使用刻字机,从而防止刻字机的损坏。
请遵守带有以下标志的指示说明。
1.1确保安全的使用方法1.2标志符号说明操作不当会导致人员受伤。
操作不当会导致机器的受损。
操作不当会导致人员受伤或其他物体损伤。
符号表示使用者需高度重视及注三角形内的图样表明应注意的情况,左图表示“小心触电”符号表示必须禁止的举动,圆圈内的图样标明所禁止的动作。
左图表示“不得拆卸”警告注意不可使用不符合额定电压的电源。
使用不符合规定的电源可导致火灾或电击。
如机器冒烟,发出异味,杂音等异常情况,请切勿使用此种状况下用会造成火灾或电击严禁带电拔电源插头带电拔插会损坏机器确保机器接地如不接地,会导致电击或者机械故障。
不可对机器拆卸、修理或整改。
这样做可导致火灾或电击,造成人员受伤警告机内不可渗入液体,掉入金属物件等。
这些物体会导致火灾不可用手指触摸刀尖。
此举会导致手指受伤。
绘图仪操作规程引言概述:绘图仪是一种常用的绘图设备,广泛应用于工程设计、制图等领域。
正确操作绘图仪对于保证绘图质量和提高工作效率至关重要。
本文将详细介绍绘图仪的操作规程,包括准备工作、绘图操作、常见问题及解决方法等内容。
一、准备工作:1.1 确认绘图仪的工作状态:- 检查绘图仪的电源是否正常连接,并确认电源开关处于关闭状态。
- 检查绘图仪的墨盒和纸张是否充足,并及时更换或补充。
1.2 设置绘图仪参数:- 打开绘图仪的控制面板,根据绘图需求设置绘图尺寸、纸张类型等参数。
- 确认绘图仪与计算机的连接方式,如通过USB接口或网络连接。
1.3 准备绘图文件:- 将待绘制的CAD文件或其他绘图文件保存到计算机中。
- 打开绘图软件,加载绘图文件,并根据需要进行调整和编辑。
二、绘图操作:2.1 打开绘图软件:- 双击绘图软件的图标,或通过开始菜单中的快捷方式打开绘图软件。
2.2 导入绘图文件:- 在绘图软件中选择“文件”菜单,点击“打开”选项,选择待绘制的文件并导入。
2.3 设置绘图参数:- 根据绘图需求,在绘图软件中设置线型、线宽、字体等参数。
- 确认绘图区域和比例尺的设置,保证绘图的准确性和合理性。
三、绘图质量控制:3.1 检查绘图文件:- 在绘图软件中查看绘图文件的完整性和准确性,确保没有缺失或错误。
3.2 预览绘图效果:- 在绘图软件中点击“预览”按钮,查看绘图的效果。
- 根据需要进行调整和修改,确保绘图效果符合要求。
3.3 打印绘图文件:- 在绘图软件中选择“文件”菜单,点击“打印”选项。
- 根据绘图要求选择打印机和纸张类型,并进行打印设置。
- 点击“打印”按钮,开始打印绘图文件。
四、常见问题及解决方法:4.1 打印机无法正常工作:- 检查打印机的电源和连接线是否正常。
- 检查打印机驱动程序是否正确安装,如有需要,重新安装驱动程序。
4.2 绘图文件打印效果不理想:- 检查绘图文件的分辨率和图层设置,调整为合适的数值。
雕刻机软件功能介绍附带图解雕刻机软件功能介绍:基本配置为三个运动轴,并可以进一步扩充。
数控转台支持。
自动加工。
完整支持ISO标准的G指令、HP绘图仪(HP PLT)格式和精雕加工(ENG)格式。
手动功能。
既支持通过机床输入设备,如手持设备等操纵机床,也内嵌地支持通过计算机输入设备,如键盘、鼠标完成手动操作。
增量进给功能。
方便用户精确设定进给量,且步长可灵活调整。
用户数据输入(MDI)功能。
用户可以在线输入G指令并立即执行。
高级加工指令。
只要简单输入几个参数,就可以完成铣底、勾边等功能。
单步模式。
用户可以把要执行的加工任务设置为单步模式,从而为错误诊断和故障恢复提供了良好的支持。
断点记忆、跳段执行等高级自动功能。
保存/恢复工件原点功能。
进给轴精确回机械原点(参考点)功能。
自动对刀功能。
这些功能为用户加工提供了极大的方便。
进给倍率在线调整。
在加工过程中用户可以随时调整进给倍率。
最小到0,相当于暂停加工;最大到120%。
高速平滑速度连接特性。
在一般的数控系统中,两条G指令之间的连接速度通常是一个固定的值(例如等于零或者某一个很小的值)。
在新版数控系统中,采用了独有的加工速度自适应预测算法。
该算法根据连接速度的大小、方向、最大加速度,以及前向预测功能,自适应地决定当前指令与下一条指令间的衔接速度。
不仅大大提高了加工效率(大约从30%到300%),而且改善了加工性能,消除了留在加工表面的速度振纹。
三维模拟显示功能。
通过简单的操作可以从各个角度观察三维加工结果,从而可以更准确、更直观的对加工结果有所了解。
仿真功能。
可以对加工程序进行快速仿真加工,可以在极短的时间内完成,同时检查加工程序是否出错,加工结果是否满意,并可以准确的计算出实际加工所需要的时间。
强大、灵活的键盘支持。
新版本对键盘操作的支持非常强大。
满足了用户在操作过程中的需要。
日志功能。
系统提供了功能强大的日志功能,帮助用户察看详细的加工信息和系统诊断。
刻绘软件pltdraw使用说明pltdraw用于将Windows环境中的绘图软件(AutoCAD 、CorelDRAW 、Casmate 文泰刻绘)所产生的“.PLT”文档输出至“PCUT”刻字机进行刻绘。
一、安装pltdraw安装pltdraw前,请确认计算机满足下列最小系统要求:CPU:586/66Mhz或更高的处理器;16MB内存(内存越多性能越好);足够的硬盘空间;VGA或分辨率更高的监视器;Windows98或Windows2000操作系统。
安装步骤:1、退出其他任何应用程序;2、将插入软盘驱动器;3、双击“我的电脑”,再双击“3.5英寸软盘”,运行软盘中的“Setup.exe”文件;4、按照屏幕提示操作,本磁盘安装序列号可任意输入;5、#1盘安装完毕,待提示后换插入#2盘,全部安装完毕,单击“Finish”退出二、运行pltdraw回到主屏幕,单击“开始”,在单击“程序”,然后双击“pltdraw”图标。
三、操作说明1、设置刻绘版面大小2、单击“文件”菜单,再单击“读入”,读入一个“.PLT”图档:读入(AutoCAD CorelDRAW Casmate 文泰刻绘)所产生的“.PLT”图档:“.PLT”图档:3、单击“刻绘”菜单,再单击“串口设定”,可设置串行端口参数:一般只需选择com1 或com2,其它选项应使用默认值:9600, 8, none,1。
4、单击“刻绘”菜单中的“参数设定”,可设定补偿效果。
5、对于AutoCAD或CorelDRAW的“.PLT”图档,如须分色输出,可单击单击“刻绘”菜单中的“按色输出”;然后再单击“刻绘”菜单中的“刻绘”,即开始刻绘输出,在刻绘过程中从而实现自动换刀功能。
本软件可依次识别八种颜色为:红、绿、黑、蓝、洋红、黄、青、棕;同时此八种颜色依次分别代表:第一把笔、第二把笔、第三把笔、第四把笔、第五把笔、第六把笔、第七把笔、第八把笔。
如图档颜色超过此八种颜色,其他颜色则均被默认为“黑”即默认为“第三把笔”。
绘图仪操作规程一、引言绘图仪是一种用于绘制图形和图表的设备,广泛应用于工程、设计和科学领域。
为了确保绘图仪的正常运行和绘图结果的准确性,制定本操作规程,明确绘图仪的操作步骤和注意事项。
二、绘图仪的基本结构和工作原理1. 绘图仪的基本结构绘图仪由绘图头、控制器、纸张进纸系统和电源等部分组成。
绘图头负责绘制图形,控制器用于控制绘图头的运动,纸张进纸系统用于提供绘图介质。
2. 绘图仪的工作原理绘图仪通过绘图头在绘图介质上运动,根据输入的指令和数据绘制出所需的图形。
绘图头可以根据指令进行水平和垂直方向的移动,并通过控制墨水的喷射来绘制图形。
三、绘图仪的操作步骤1. 准备工作(1)检查绘图仪的电源是否正常连接,确保电源开关处于关闭状态。
(2)检查绘图仪的墨水和绘图介质是否充足,如不足应及时更换。
2. 打开绘图仪(1)将电源线插入绘图仪的电源插座。
(2)打开电源开关,待绘图仪启动完成后,进入待机状态。
3. 连接绘图仪和计算机(1)将计算机的输出端口与绘图仪的输入端口连接,确保连接牢固。
(2)根据绘图仪和计算机的规格要求,进行相应的设置和调试。
4. 设置绘图参数(1)打开绘图软件,并选择绘图仪作为输出设备。
(2)根据需要设置绘图的尺寸、比例和图形样式等参数。
5. 绘图操作(1)根据绘图需求,输入相应的指令和数据。
(2)根据绘图软件的操作界面,进行图形的绘制和编辑。
(3)在绘图过程中,及时保存绘图文件,以防数据丢失。
6. 打印图形(1)绘图完成后,选择打印命令。
(2)根据打印设置,选择合适的打印机和纸张类型。
(3)调整打印参数,如打印质量和打印方向等。
(4)确认设置无误后,点击打印按钮,开始打印图形。
7. 关闭绘图仪(1)完成绘图任务后,关闭绘图软件。
(2)断开绘图仪与计算机的连接。
(3)关闭绘图仪的电源开关。
四、绘图仪的注意事项1. 绘图仪的使用环境应保持干燥、清洁,避免灰尘和水分进入设备内部。
2. 绘图仪的墨水应定期检查和更换,以确保绘图效果的质量。
力雕雕刻机操作流程A文泰安装:把雕刻机配带的光盘放入光驱→→→点击→→→再点击→→→打开“文泰雕刻”文件夹→→→点击→→→点击下一步(选择最大安装)直到安装完成。
B控制卡安装:打开光盘软件中的“PCI5.451雕刻管理”文件夹→→→点击安装完成→关闭电脑→打开电脑主机箱把控制卡插到PCI插槽上并固定好→电脑开机→进入XP系统后会提示“发现新硬件”→直接点.下一步自动安装完成。
C控制卡参数设置:1.打开桌面上的图标进入控制操作系统先进行设置参数→→→点击{系统参数蓝色模拟屏上面}2.点击{加工参数}(1)手动参数:手动低速:1000 毫米/分钟手动高速:丝杠3000毫米/分钟齿条机5000-8000 毫米/分钟(2)自动参数:空程速度:丝杠机2500 毫米/分钟齿条机5000毫米/分钟加工速度:丝杠机:500-3000毫米/分钟G00指令的速度齿条机:1000-8000毫米/分钟G01、G02、G03等加工指令的差补速度根据材料的厚度选择适当的加工速度口使用缺省速度放弃加工文件中制定的速度,使用上面设置的系统缺省速度。
口使用缺省转速放弃加工文件中制定的主轴转速,使用认为设置的系统缺省主轴转速。
√速度自动适应优化允许系统根据加工工件的连接特性,对加工速度进行优化。
√IJK增量模式圆弧编程中(G2;G3语句)圆心参数(IJK)为相对于起点的增量。
口使用Z向下速度,下刀速度为1000毫米/分钟口优化Z向提刀速度(提到时采用空程速度)√空程(G00)指令使用固定进给倍率100%口暂停或者结束时,自动停止主轴(需要重新启动)口X轴镜像口Y轴镜像3.点击{厂商参数} 口令输入{NCSTUDIO}点击确定(1)工作台面行程:设置工作台面行程空间:如果机床运动超出此范围,则系统提示软限位报警(回机械原点后生效)。
警告:该值在出厂时已经设置好,请勿擅自修改。
起点(机械)坐标:X方向0 毫米Y方向-1200毫米Z方向-80 毫米终点(机械)坐标:X方向1200 毫米Y方向0 毫米Z方向0 毫米注意:修改工作行程需要重新启动程序!(2)电机参数:X轴______毫米/脉冲Y轴______毫米/脉冲Z轴______毫米/脉冲Z轴最大速度:丝杠机2000齿条机3000加工速度:设定单轴加速度:丝杠机300齿条几400设定弯道加速度:丝杠机400齿条机600注意:修改工作行程需要重新启动程序!(3)加速度:参数一般在出厂时已经调整好,不恰当地设置参数会引起加工误差,甚至导致机床损坏。
绘图机操作规程绘图机操作规程操作前的准备工作:1. 确保绘图机的电源已插好,并接通电源。
2. 检查绘图机的绘图头是否装好,并确保连接牢靠。
3. 查看绘图机的绘图纸张是否安装正确,纸张的边缘要与纸夹夹紧。
4. 检查绘图机的控制面板是否正常工作。
5. 清理绘图机的工作平台,确保平台干净整洁。
基本操作流程:1. 打开绘图机电源开关,等待绘图机自检完成。
2. 按照绘图要求,在计算机上调整绘图机的设置,如绘图尺寸、解析度等。
3. 在计算机上打开所需绘图软件,并导入要绘制的图形文件。
4. 在绘图软件中,设置好绘图机的绘图参数,如线条粗细、颜色等。
5. 根据绘图要求,调整绘图机的绘图头位置,使其与纸张对齐。
6. 在绘图软件中,点击“开始绘图”按钮,等待绘图机开始工作。
7. 在绘图过程中,注意观察绘图机的工作状态,确保绘制的质量和准确性。
8. 绘图完成后,关闭绘图软件,并关闭绘图机电源开关。
9. 在关闭电源前,检查绘图机的工作平台是否清洁,是否有残留的绘图纸。
10. 将绘图机的绘图头位置复位,并将纸张夹取下,存放在指定的位置。
11. 将绘图机的电源线和数据线拔出,并整理好线缆。
绘图机故障处理及维护:1. 如果绘图机在工作过程中出现异常情况,如画质不清晰、线条断续等问题,首先检查绘图软件的设置是否正确,重新调整参数。
2. 如果问题依然存在,可以尝试重新启动绘图机,并重新开始绘制。
3. 如果以上方法无效,可以查看绘图机的使用说明书,寻求更详细的故障处理方法。
4. 绘图机定期需要进行清洁和保养,可以使用专用的清洁剂和软布进行清洁,确保绘图机的工作平台和绘图头保持清洁。
5. 定期检查绘图机的电源线和数据线是否有松动或损坏的情况,如有问题及时更换。
6. 绘图机长期不使用时,应将其存放在干燥、通风的地方,并避免阳光直射或潮湿的环境。
安全操作注意事项:1. 在操作绘图机时,应注意保证个人安全,避免触碰绘图机的运动部件和电气部件。
绘图仪操作规程一、引言绘图仪是一种用于制图和打印的设备,广泛应用于工程、建造、设计等领域。
为了确保绘图仪的正常运行和绘图质量,制定本操作规程,明确绘图仪的操作步骤和注意事项。
二、操作步骤1. 准备工作a. 确保绘图仪的电源已连接,并处于正常工作状态。
b. 检查绘图仪的墨盒或者墨囊是否已安装并充足。
c. 检查绘图纸是否正确放置在绘图仪的工作台上,并固定好。
2. 打开绘图软件a. 在电脑上打开绘图软件,并选择相应的绘图模板或者创建新的绘图文件。
b. 根据需要设置绘图的尺寸、比例和其他参数。
3. 绘图操作a. 在绘图软件中选择绘图工具,例如直线、曲线、文本等。
b. 使用鼠标或者绘图板进行绘图操作,按照设计要求完成绘图内容。
c. 根据需要进行编辑、调整和修正,确保绘图的准确性和美观性。
4. 打印输出a. 在绘图软件中选择打印选项,并设置打印参数,如纸张类型、打印质量等。
b. 检查打印预览,确保绘图内容和布局符合要求。
c. 将绘图纸放置在绘图仪的工作台上,并调整好位置。
d. 点击打印按钮,开始打印操作。
5. 绘图仪维护a. 定期清洁绘图仪的外壳和工作台,确保无尘和无污渍。
b. 检查绘图仪的墨盒或者墨囊是否需要更换,及时更换并调整好墨量。
c. 遇到故障或者异常情况时,及时联系维修人员进行维护和修理。
三、注意事项1. 操作前请子细阅读绘图仪的使用说明书,并按照要求进行操作。
2. 在绘图操作过程中,注意保持手部和工作区域的清洁,避免污染绘图纸。
3. 绘图时要注意绘图的准确性和精细度,避免浮现误差或者含糊不清的情况。
4. 打印输出时,确保绘图纸的尺寸和纸张类型与打印参数一致,避免浪费资源。
5. 绘图仪的维护和保养是确保其长期正常运行的关键,定期进行维护工作。
6. 在操作过程中,如遇到任何异常情况或者故障,请即将住手操作,并及时报修。
四、总结本操作规程详细介绍了绘图仪的操作步骤和注意事项,希翼能够匡助用户正确使用绘图仪,提高绘图质量和效率。

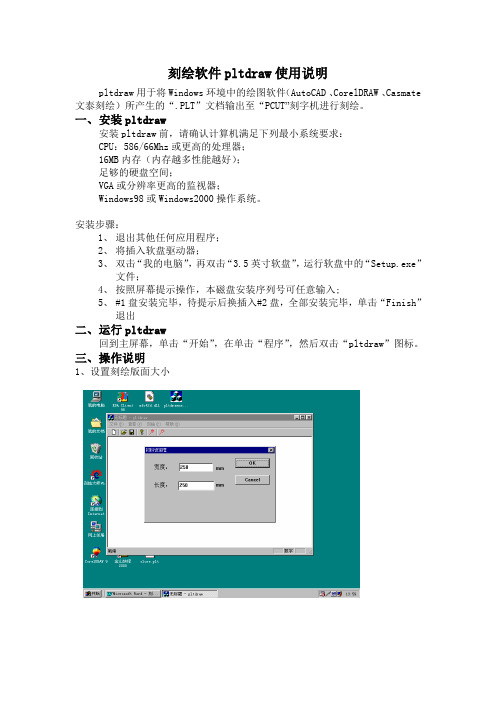

刻绘软件pltdraw使用说明
pltdraw用于将Windows环境中的绘图软件(AutoCAD 、CorelDRAW 、Casmate 文泰刻绘)所产生的“.PLT”文档输出至“PCUT”刻字机进行刻绘。
一、安装pltdraw
安装pltdraw前,请确认计算机满足下列最小系统要求:
CPU:586/66Mhz或更高的处理器;
16MB内存(内存越多性能越好);
足够的硬盘空间;
VGA或分辨率更高的监视器;
Windows98或Windows2000操作系统。
安装步骤:
1、退出其他任何应用程序;
2、将插入软盘驱动器;
3、双击“我的电脑”,再双击“3.5英寸软盘”,运行软盘中的“Setup.exe”
文件;
4、按照屏幕提示操作,本磁盘安装序列号可任意输入;
5、#1盘安装完毕,待提示后换插入#2盘,全部安装完毕,单击“Finish”
退出
二、运行pltdraw
回到主屏幕,单击“开始”,在单击“程序”,然后双击“pltdraw”图标。
三、操作说明
1、设置刻绘版面大小
2、单击“文件”菜单,再单击“读入”,读入一个“.PLT”图档:
读入(AutoCAD CorelDRAW Casmate 文泰刻绘)所产生的“.PLT”图档:
“.PLT”图档:
3、单击“刻绘”菜单,再单击“串口设定”,可设置串行端口参数:
一般只需选择com1 或com2,其它选项应使用默认值:9600, 8, none,1。
4、单击“刻绘”菜单中的“参数设定”,可设定补偿效果。
5、对于AutoCAD或CorelDRAW的“.PLT”图档,如须分色输出,可单击单击“刻绘”菜单中的“按色输出”;然后再单击“刻绘”菜单中的“刻绘”,即开始刻绘输出,在刻绘过程中从而实现自动换刀功能。
本软件可依次识别八种颜色为:红、绿、黑、蓝、洋红、黄、青、棕;同时此八种颜色依次分别代表:第一把笔、第二把笔、第三把笔、第四把笔、第五把笔、第六把笔、第七把笔、第八把笔。
如图档颜色超过此八种颜色,其他颜色则均被默认为“黑”即默认为“第三把笔”。
(注:该功能现在仅平台刻字机支持);
6、单击刻“绘菜”单中的“刻绘”,即开始刻绘输出。
在刻绘过程中,可同时进行其他Windows操作。
准备发送到刻字机:
自动换笔:
正刻绘输出至刻字机:
四、AutoCAD的.PLT图档制作说明:
1、打开一个AutoCAD图档;
2、执行“UCS”命令,将图档原点设在图的左下角;
3、单击“File”菜单,单击“Print setup”选项,再单击“New”,双击“Houston
Instrument ADI4.2-by Autodesk Inc”,选择“12.DMP-16”按屏幕提示操
作,最后点击“确定”。
4、单击“File”菜单,单击“Print”选项,在“Device and Default Selection”
中选择“DMP-162”,在“Paper size and oriention”中选择“mm”,将“Scale”
设置为“1:1”,在“Additional Parameters”中选择“Windows”、“Text
Fill”、“Hide-Lines”、和“Plot to File”。
单击“Windows”,框选整个图
档,最后单击“File name”将图档转换为“PLT”文档。
五、Coreldraw的.PLT图档制作说明:
1、单击“文件(F)”菜单的导出“(E)”选项;
2、在导出“(E)”文件选项中,设置“保存类型(T)”为“HPGL plotter File
(.PLT)”。
并输入文件名,单击导出(X)按钮。
3、在“HPGL”导出选项中单击“页面”,在“页面”中的绘图仪单位“(U)”
设为“1016”,绘图仪原点选“左下(L)”。
在“高级”选项中可根据
需要设定“曲线分辨率(R)”等参数。
4、单击“确定”即可生成“.PLT”文档。
六、 文泰的.PLT 图档制作说明:
1、 单击“文件(F )”菜单的 “(Q )存为其它格式”选项;
2、 在“(Q )存为其它格式”文件选项中,设置“保存类型(T )”为“PLT Files(*. plt)”。
3、
输入文件名(N),单击保存(S )按钮,即可生成“.PLT ”文档。
七、 Casmate 的.PLT 图档制作说明:
1、 单击“其它” 菜单的“设定…”选项,选用PCUT3d 驱动档案,修改
驱动设定(选PCUT3d 驱动,按设定按钮,打开轴A …选项,改变起始点为1,刻绘后将笔放入角落P :4,分页轴线的移动轴为Y );退出到主画面。
2、 单击“档案(F )”菜单的 “绘图(P )”子菜单(或按下工具按钮
),
打开绘图工具栏;将图档原点设在图左下角;
3、按下绘图栏的build plot file 工具按钮
(外形象存盘工具按钮),打开
build plot file 对话框;填写出图的文件名,单击“出图”即可生成“.PLT ”文档
八、 平台机操作补充说明
1) 在脱机状态(MODE0),“+”、“-”键调第一把刀的刀压,按UP/DN 键
是控制第一把刀的上下刀
在脱机状态第一次按mode 键(MODE1),+”、“-”键调第二把刀的刀压,按UP/DN 键是控制第二把刀的上下刀
在脱机状态第二次按mode 键(MODE2),+”、“-”键不可调第三把笔的刀压,按UP/DN 键是控制第三把笔的上下刀
2) 在.PLT 图档刻绘分色输出时:红色线表示按第一把刀的刀压刻绘;绿色线表
示按第二把刀的刀压刻绘;黑色线表示按第三把笔的刀压刻绘。
3) 由于笔和刀在绝对位置上有偏差,输出时需校正偏移量,MODE9和MODE10
状态可以对X 、Y 偏移量进行调整,偏移量可以有正或负。
九、补充说明
当每次从读入…菜单打开一个新的*.PLT 文档时,PLTDRAW 会自动产生一个同名的*.PT1文件;当下次在读入该PLT 文档时,可以从打开…菜单直接读入同名的*.PT1文件,这样会节省文档打开等待时间。
