卧式暗装FP-WA系列风机盘管性能参数表FP-1型号数据项目旧国标FP-3.5 FP-5 FP-6.3 FP-8 FP-10 FP-12.5 FP-14 FP-16 FP-20 FP-25 新国标FP-34 FP-51 FP-68 FP-85 FP-102 FP-136 FP-170 FP-204 FP-238额定风量m3/h 高340 510 680 850 1020 1250 1360 1700 2040 2380 中260 400 520 680 850 940 1150 1400 1500 1600 低180 260 440 460 530 640 680 770 980 1200冷量W 高2000 2800 3500 4500 5300 6600 7400 8500 10600 13300 中1800 2400 3200 3450 4800 6100 6400 7500 8100 11800 低1400 2000 2500 2800 4300 5200 5400 6300 6800 10500热量W 高3000 4200 5250 6750 7950 9900 11100 12750 15900 19950 中2600 3600 4200 5170 7300 9400 10700 11500 14300 18355 低2000 3000 3450 4200 6100 8100 8900 9500 11870 15825标准型噪音dB（A）≤37 ≤39 ≤40 ≤45 ≤47 ≤46 ≤48 ≤50 ≤54 ≤55 高静压噪音dB（A）≤42 ≤43 ≤45 ≤49 ≤51 ≤50 ≤52 ≤54 ≤59 ≤59盘管结构型式铜管套高效双翻边铝翅片工作压力MPa 允许最大工作压力1.6MPa水量kg/h 350 500 610 780 920 1150 1280 1480 1830 2300 水压力损失KPa20 24 30 44 54 34 38 40 50 50电机电源单相220V±10V，50HZ±2.5HZ交流数量 1 1 1 1 1 2 2 2 2 2 功率W标准型12 16 20 30 40 25 30 30 50 50 高静压16 20 25 40 50 30 40 40 60 60配管水媒进/出管ZG3/4″内螺纹冷凝水管ZG 4″直接管备注：1.额定风量是当机外余压为0Pa时的值；2.供冷工况参数：进口空气干球温度27℃，湿球温度19.5℃，进水温度7℃，水温差5℃；3.供热工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况；4.上述性能参数本公司保留更改产品设计与规格的权利，届时如有更改，恕不另行通知；5.所有资料如有任何印刷错误，本公司不承担因此产生之后果，有关宣传资料数据仅供参考，具体数据请以产品铭牌为准。

PM-CWA-C005Engineered for flexibility and performance.TM卧式暗装风机盘管机组型号：MCW200〜1400风量：340〜2380m3/h卧式暗装风机盘管机组M cw2卧式暗装风机盘管机组M cw3高效能机组换热器采用优质空调薄壁紫铜管，配以高效双曲型百叶窗式铝翅片，精密机械涨管，换热效率高。

大风量宽叶轮风机的强化送风使机组发挥最大的传热效能。

轻巧的外形机组整体轻巧美观，结构紧凑坚固。

机身高度仅235mm ，超薄的外形设计使机组可以安装在相当狭小的天花吊顶内。

低能耗所选用的风机、电机经过合理而精确的匹配，保证机组在运行时达到最大的单位功率供冷量。

低噪声机组所选用的宽叶轮低转速镀锌钢板风机及低噪声电机，出厂前逐一经过严格的动平衡测试，加之采用高效吸音保温材料，在保证风量与出风静压的基础上最大限度的降低机组噪声。

安全、防漏机组凝结水盘为整体冲压一次成型，无焊缝、焊点；难燃型保温材料整体粘贴于水盘，杜绝滴漏水的现象。

专门设计的水盘带有一定的倾斜度，确保凝结水迅速排出。

结构设计灵活、先进机组风机马达板与出风口法兰可轻易更换位置，用户在现场可方便的改变机组的左右接管方向；带回风箱的机组在现场还可以改变机组的回风方式。

机组安装省时省力。

维护保养简便机组采用单相电容式电机，配以高精度永久润滑封闭优质滚珠轴承，噪声低，寿命长。

电机轴经调质镀铬处理，经久耐用。

电机引出线全部套以金属软管保护，以免损伤。

适用性广为了迎合不同的用户需要，机组除了可选配后/下回风箱、不锈钢凝结水盘、电加热外，机组在出厂时还可以提供更多的可选配件（详见配件表）。

多年来，麦克维尔一直在向社会提供多种类型高品质的空气处理系统，并且在它所涉及的领域取得了引人瞩目的成绩。

MCW 系列新型卧式暗装风机盘管是麦克维尔根据市场需要而全新研制开发、性价比高的产品，它融合麦克维尔先进的空调生产技术及制造工艺，使得机组结构更紧凑、安装维护更简便、性能更高效、运行噪声更低，成为众多集中式空调系统首选的末端产品之一。

卧式暗装FP-WA系列风机盘管性能参数表 FP-1备注：1.额定风量是当机外余压为0Pa时的值；2.供冷工况参数：进口空气干球温度27℃，湿球温度19.5℃，进水温度7℃，水温差5℃；3.供热工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况；4.上述性能参数本公司保留更改产品设计与规格的权利，届时如有更改，恕不另行通知；5.所有资料如有任何印刷错误，本公司不承担因此产生之后果，有关宣传资料数据仅供参考，具体数据请以产品铭牌为准。

点图进入相册卧式暗装风机盘管产品型号：3.5WA 5WA 6.3WA 8WA 10WA 12.5WA 14WA 16WA 20WA 25WA点图进入相册卧式暗装风机盘管产品型号：3.5WA 5WA 6.3WA 8WA 10WA 12.5WA 14WA 16WA 20WA 25WA点图进入相册卧式暗装风机盘管产品型号：3.5WA 5WA 6.3WA 8WA 10WA 12.5WA 14WA 16WA 20WA 25WA点图进入相册立式暗装风机盘管产品型号：3.5LA 5LA 6.3LA 8LA 10LA 12.5LA 14LA 16LA 20LA 25LA点图进入相册立式明装风机盘管产品型号：3.5LM 5LM 6.3LM 8LM 10LM 12.5LM 14LM 16LM 20LM 25LM点图进入相册立柱式水温空调柜机的型号规格：14LZ、16LZ、20LZ、25LZ、30LZ、35LZ、40LZ、45LZ★风量340-2380m3/h；★一般为三管制，可根据用户需要制造两管制和四管制；★构紧凑的薄型设计，厚度为246mm；超薄型厚度为185mm。

★无回风箱，可通过天花板开回风口，清洗维修方便；★冷凝水盘可根据要求加长，保证阀门在水盘之内；冷凝水盘可根据要求采用不锈钢材料。

注：1、供应工况进风干球温度270C，温球温度19.50C，进水温度70C，出水温度120C2、供应工况进风干球温度210C，进水温度600C3、表中水流量、水阻力是指告诉风量下的参数4、表中燥声值是指在消声室离机组出风口1m的位置测定的值5、执行标准：GB/T19232-2003。

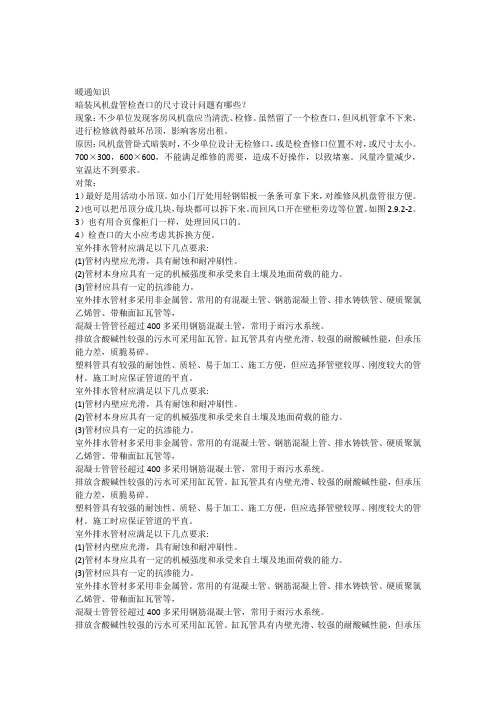

暖通知识暗装风机盘管检查口的尺寸设计问题有哪些？现象：不少单位发现客房风机盘应当清洗、检修。

虽然留了一个检查口，但风机管拿不下来，进行检修就得破坏吊顶，影响客房出租。

原因：风机盘管卧式暗装时，不少单位设计无检修口，或是检查修口位置不对，或尺寸太小。

700×300，600×600，不能满足维修的需要，造成不好操作，以致堵塞。

风量冷量减少，室温达不到要求。

对策：1）最好是用活动小吊顶。

如小门厅处用轻钢铝板一条条可拿下来，对维修风机盘管很方便。

2）也可以把吊顶分成几块，每块都可以拆下来。

而回风口开在壁柜旁边等位置。

如图2.9.2-2。

3）也有用合页像柜门一样，处理回风口的。

4）检查口的大小应考虑其拆换方便。

室外排水管材应满足以下几点要求:(1)管材内壁应光滑，具有耐蚀和耐冲刷性。

(2)管材本身应具有一定的机械强度和承受来自土壤及地面荷载的能力。

(3)管材应具有一定的抗渗能力。

室外排水管材多采用非金属管。

常用的有混凝土管、钢筋混凝上管、排水铸铁管、硬质聚氯乙烯管、带釉面缸瓦管等，混凝士管管径超过400多采用钢筋混凝土管，常用于雨污水系统。

排放含酸碱性较强的污水可采用缸瓦管。

缸瓦管具有内壁光滑、较强的耐酸碱性能，但承压能力差，质脆易碎。

塑料管具有较强的耐蚀性、质轻、易于加工、施工方便，但应选择管壁较厚、刚度较大的管材。

施工时应保证管道的平直。

室外排水管材应满足以下几点要求:(1)管材内壁应光滑，具有耐蚀和耐冲刷性。

(2)管材本身应具有一定的机械强度和承受来自土壤及地面荷载的能力。

(3)管材应具有一定的抗渗能力。

室外排水管材多采用非金属管。

常用的有混凝土管、钢筋混凝上管、排水铸铁管、硬质聚氯乙烯管、带釉面缸瓦管等，混凝士管管径超过400多采用钢筋混凝土管，常用于雨污水系统。

排放含酸碱性较强的污水可采用缸瓦管。

缸瓦管具有内壁光滑、较强的耐酸碱性能，但承压能力差，质脆易碎。

塑料管具有较强的耐蚀性、质轻、易于加工、施工方便，但应选择管壁较厚、刚度较大的管材。

卧式暗装风机盘管型号：二管制 OML200C-1200C四管制 OML200H-1200H 电加热 OML200CD-1200CD卧式暗装风机盘管多年以来，欧姆莱特一直在向社会提供多种类型高品质的空气处理系统，并且在它所涉及的领域取得了引人瞩目的成绩。

OML-C系列卧式暗装风机盘管是麦克维尔吸收以往风机盘管设计特点，引进欧美先进技术，推出的新一代卧式暗装风机盘管机组。

它集中了欧姆莱特在空调末端方面的多项研究成果，主要体现在轻巧的外形，杰出的性能，且安装简便、应用灵活。

作为欧姆莱特空气处理系统家族中的一员，由于OML 系列领先的科技和卓越的品质，它已经在宾馆，酒店，办公大楼等各种场所的中央空调系统中得到了广泛的使用，并且赢得了良好的声誉。

同时也取得了ETL、CE、CQC 等国际和国内权威认证。

水盘类别：AA 标准水盘AF 加长水盘：加长100mmA：电源：220V/1~/50Hz带过滤网，无则缺省回风箱进风形式：B 后回风D 下回风接管方向：R 右接管（面对出风口）L 左接管（面对出风口）机外静压：0 机外静压为0Pa3 机外静压为30Pa6 机外静压为60Pa8 机外静压为80Pa电加热型号：电加热量(kW)x10，无则缺省D:带电加热，无则缺省机型序号：C 二管制（3 排盘管）H 四管制（3 排冷水，1 排热水）风量（CFM）, 1CFM=1.7m3/h欧姆莱特卧式暗装风机盘管卧式暗装风机机组整体轻巧美观，结构紧凑坚固，超薄的外形设计使机组可以安装在相当狭小的天 花板内。

高效能机组采用优质薄壁紫铜管配以双曲型百叶窗式铝翅片换热器，加上大风量宽叶轮风机 的强化送风，使机组发挥最大的传热效能。

所选用的风机和电机经过合理而精确的匹配，保证机组在运行时达到最大的单位功率 制冷量。

机组特别选用宽叶轮低转速风机及低噪音电机，并且在出厂前经过严格的动平衡测试，加之采用吸音保温棉，在保证风量与出风静压的基础上最大限度地降低机组噪声。

参考指南：oml200c-1200c四管oml200h-1200h电加热oml200cd-1200cd卧式暗装风机盘管单元（oml200c-1200c）OML卧式暗装风机盘管单元（OML）。

多年来，OMLET一直在为社会提供各种类型的高质量空气处理系统，并在涉及的领域中取得了令人瞩目的成就。

Oml-c系列卧式暗装风机盘管是mcwell吸收了前代风机盘管的设计特点并引进欧美先进技术后推出的新一代卧式暗装风机盘管。

它着重于OMLET在空调终端中的研究成果，主要体现在轻巧的外形，出色的性能，易于安装，应用灵活的特点。

作为OML 空调系统家族的一员，由于其领先的技术和卓越的品质，OML系列已广泛用于酒店，旅馆，办公大楼等场所的中央空调系统，并赢得了良好的声誉。

同时，它还获得了ETL，CE，CQC等国际和国内权威认证。

型号说明OML 200 cd 100 RB fa AA水盘类别：AA标准水盘AF加长水盘：加长100毫米a ：电源：220 V / 1〜/ 50 Hz，带滤网，否则默认回风箱进气口形式：B后回风D下部回风连接方向：r右连接管（面对出口）l左连接管（面对外部静压：0单位外部静压为0Pa 3外部静压为30Pa 6单元外静压为60Pa，单元外静压为80pa，电加热模型为电加热容量（kw ）X10，否则默认为D：带电暖气，否则默认型号序列号为：C2管道（3行盘管）H四个管道（3行冷水，1行热水）风量（CFM），1 CFM = 1.7m3 / h OML卧式暗装风机盘管单元2功能特点} OML卧式暗装风扇外形轻巧紧凑，整体轻巧美观，结构紧凑坚固，超薄的外形设计使得该装置可以安装在相对狭窄的天花板上。

高效机组采用优质薄壁铜管和双弧形百叶窗铝翅片换热器，增强的大风量供气和宽叶轮风扇使机组发挥最大的传热效率。

为降低能耗而选择的风扇和电动机要合理，准确地匹配，以确保在运行期间设备的最大设备功率冷却能力。

低噪音单元特别选择宽叶轮低速风扇和低噪音电机，并在出厂前通过严格的动平衡测试。

[风机盘管的选型与安装施工]风机盘管型号卧式暗装风机盘管机组选用主要控制参数额定风量、出口静压、输入功率、额定供冷量、额定供热量、噪声、水阻等。

对于双管制水系统（适用于只按季节或只按空调区域供热或进行或供冷转换的空调系统）的风机盘管机组，只配置一组盘管，冬夏供热/ 供冷兼用机型。

对于四课税水系统（适用于供热/ 供冷频繁转换的空调系统内) 的风机盘管机组，应配置加热和冷却两组盘管的组合式机型。

选用要点1.机组选用风量主要李树荣额定风量、出口静压、输入功率、额定供冷量、额定供热量、噪声、水阻等。

2.风机盘管机组送风量约为250~2500m/h，出口静压小于100Pa（出口静压大于30Pa为高静压型）。

3.选用机组规格应由房间贫、热负荷以及空气的热湿比等风险因素确定：1) 当新风与房间空气参数等焓时，风机盘管仅负担围护结构和房间内部产生的冷、热负荷；2) 当新风焓值大于或小于值为房间空气焓值时，风机盘管机组应加上或扣除部分新风冷、热负荷；3) 当新风的绝对含湿量低于房间空气含湿量、可全部负担房间温热负荷时，风机盘管可仅负担房间显热负荷，宜按干工况配置；4) 当房间显热负荷占有较大比重时，应通过显热平衡算出，校核风机盘管机组的风量。

4. 机组在高档转速下的基本规格应符合国标规定。

额定风量(m3/h)额定供冷量(kW)额定供热量(kW) FP-343401.802.70FP-515102.704.05FP-686803.605.40FP-858504.506.75FP-1025.408.10FP-13613607.2010.80FP-17017009.0013.50FP-204204010.8016.20FP-238238012.6018.905.在选用机组时，应需要考虑实际性能与额定值的偏差，并注意以下特点：1) 机组额定供冷量一般为在空气焓降值等于15.9kJ/kg 条件下的测试值；2) 单盘管机组额定供热量一般为额定供冷量的1.5 倍；3) 额定值各项参数均为风机在高档转速下才的值，设计时一般宜按产品样本的中档风速下的数值选用。
