风机盘管机组选型手册卧式暗装E系列

风机盘管分类、计算、修正、选型和选购指南不管是市场成熟、竞争激烈的南方市场，还是煤改电带动下方兴未艾的北方市场，热泵两联供都是经销商市场破局的必备利器。

另外，在北方“煤改电”改造项目中，风盘作为采暖末端也是常见形式之一。

那么，风盘系统如何选型?他们又有何优缺点，适合怎样的场所使用?煤改电项目改造，哪种风盘最适合替换暖气片?风盘选型的步骤和计算方法是什么，在选型的时候需要注意哪些问题?如何根据场地、造价等因素确定风盘的数量，并对实际工况能力进行合理修正?一、风盘末端的优势和劣势在两联供系统中，风盘是最为常见的末端形式，特别是酒店等经营类场所。

另外，作为单一的供暖末端，由于改造成本低、难度小等优势，风盘的应用也不小，特别是今年的北京“煤改电”改造中，很多暖气片末端都是直接换成了风盘。

和其他末端相比，风盘有优势也有劣势。

风盘是以对流换热为主，所以选用的换热器比一般的要小很多，也就是换热系数高很多。

同时，风盘是驱动风循环的，因此可以对回风进行处理，有一个过滤的功能，像暖气片就做不到。

另外，风盘还有一个好处是可以集中地处理冷凝水。

如果单从采暖的角度来说，风盘也有它的劣势。

首先，风盘里面有一个电机，运行起来会产生噪音。

另外，暖气片和地暖只要水泵在转，就可以一直采暖，但是风盘只要里面的风机停了，就实现不了采暖。

使用风盘采暖，房间的温度梯度比较大，上方的温度会比下方的温度高很多。

以实验数据来看，上下的温度梯度至少能达到5℃左右，如果是地暖的话可能只有2℃。

单从采暖的角度来说，风盘的舒适性不是最好的，但是效果应该是最快的，因为风盘采暖是先加热空气，再然热空气使房间升温，而地暖或者暖气片是以辐射升温为主。

二、风盘的主要类型及优缺点在讲风盘的选型之前，首先要了解风盘的形式。

常见的形式是立式明装，但从中央空调的角度来讲，遇到的更多的是卧式暗装。

下面，我们一一详细讲述。

第一种是卧式暗装风盘，它适合装修档次比较高的场所，适用于初装，装修完成后是不适合的，因为它属于隐蔽工程，一般中央空调项目都是使用的这种风盘。

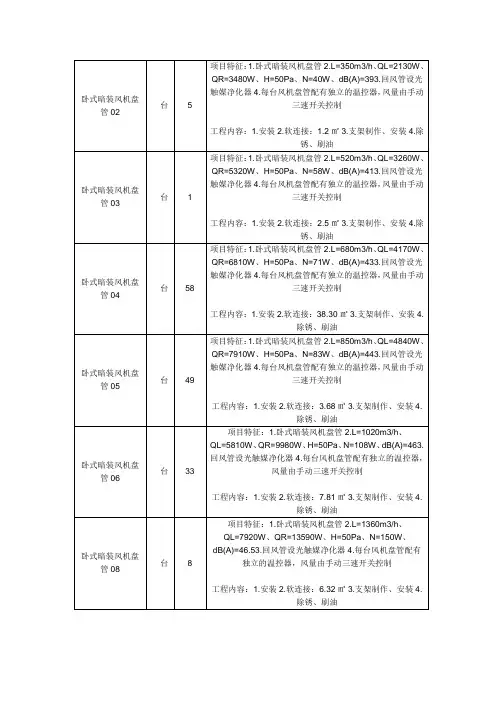

卧式暗装FP-WA系列风机盘管性能参数表FP-1型号数据项目旧国标FP-3.5 FP-5 FP-6.3 FP-8 FP-10 FP-12.5 FP-14 FP-16 FP-20 FP-25 新国标FP-34 FP-51 FP-68 FP-85 FP-102 FP-136 FP-170 FP-204 FP-238额定风量m3/h 高340 510 680 850 1020 1250 1360 1700 2040 2380 中260 400 520 680 850 940 1150 1400 1500 1600 低180 260 440 460 530 640 680 770 980 1200冷量W 高2000 2800 3500 4500 5300 6600 7400 8500 10600 13300 中1800 2400 3200 3450 4800 6100 6400 7500 8100 11800 低1400 2000 2500 2800 4300 5200 5400 6300 6800 10500热量W 高3000 4200 5250 6750 7950 9900 11100 12750 15900 19950 中2600 3600 4200 5170 7300 9400 10700 11500 14300 18355 低2000 3000 3450 4200 6100 8100 8900 9500 11870 15825标准型噪音dB（A）≤37 ≤39 ≤40 ≤45 ≤47 ≤46 ≤48 ≤50 ≤54 ≤55 高静压噪音dB（A）≤42 ≤43 ≤45 ≤49 ≤51 ≤50 ≤52 ≤54 ≤59 ≤59盘管结构型式铜管套高效双翻边铝翅片工作压力MPa 允许最大工作压力1.6MPa水量kg/h 350 500 610 780 920 1150 1280 1480 1830 2300 水压力损失KPa20 24 30 44 54 34 38 40 50 50电机电源单相220V±10V，50HZ±2.5HZ交流数量 1 1 1 1 1 2 2 2 2 2 功率W标准型12 16 20 30 40 25 30 30 50 50 高静压16 20 25 40 50 30 40 40 60 60配管水媒进/出管ZG3/4″内螺纹冷凝水管ZG 4″直接管备注：1.额定风量是当机外余压为0Pa时的值；2.供冷工况参数：进口空气干球温度27℃，湿球温度19.5℃，进水温度7℃，水温差5℃；3.供热工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况；4.上述性能参数本公司保留更改产品设计与规格的权利，届时如有更改，恕不另行通知；5.所有资料如有任何印刷错误，本公司不承担因此产生之后果，有关宣传资料数据仅供参考，具体数据请以产品铭牌为准。

卧式暗装风机盘管型号：二管制 OML200C-1200C四管制 OML200H-1200H 电加热 OML200CD-1200CD卧式暗装风机盘管多年以来，欧姆莱特一直在向社会提供多种类型高品质的空气处理系统，并且在它所涉及的领域取得了引人瞩目的成绩。

OML-C系列卧式暗装风机盘管是麦克维尔吸收以往风机盘管设计特点，引进欧美先进技术，推出的新一代卧式暗装风机盘管机组。

它集中了欧姆莱特在空调末端方面的多项研究成果，主要体现在轻巧的外形，杰出的性能，且安装简便、应用灵活。

作为欧姆莱特空气处理系统家族中的一员，由于OML 系列领先的科技和卓越的品质，它已经在宾馆，酒店，办公大楼等各种场所的中央空调系统中得到了广泛的使用，并且赢得了良好的声誉。

同时也取得了ETL、CE、CQC 等国际和国内权威认证。

水盘类别：AA 标准水盘AF 加长水盘：加长100mmA：电源：220V/1~/50Hz带过滤网，无则缺省回风箱进风形式：B 后回风D 下回风接管方向：R 右接管（面对出风口）L 左接管（面对出风口）机外静压：0 机外静压为0Pa3 机外静压为30Pa6 机外静压为60Pa8 机外静压为80Pa电加热型号：电加热量(kW)x10，无则缺省D:带电加热，无则缺省机型序号：C 二管制（3 排盘管）H 四管制（3 排冷水，1 排热水）风量（CFM）, 1CFM=1.7m3/h欧姆莱特卧式暗装风机盘管卧式暗装风机机组整体轻巧美观，结构紧凑坚固，超薄的外形设计使机组可以安装在相当狭小的天 花板内。

高效能机组采用优质薄壁紫铜管配以双曲型百叶窗式铝翅片换热器，加上大风量宽叶轮风机 的强化送风，使机组发挥最大的传热效能。

所选用的风机和电机经过合理而精确的匹配，保证机组在运行时达到最大的单位功率 制冷量。

机组特别选用宽叶轮低转速风机及低噪音电机，并且在出厂前经过严格的动平衡测试，加之采用吸音保温棉，在保证风量与出风静压的基础上最大限度地降低机组噪声。

选 型 手 册目 录1．概述FP 系列卧式暗装风机盘管是奥克斯吸取以往卧式暗装风机盘管设计特点，引进欧美先进技术，推出的新一代卧式暗装风机盘管机组：凭借先进的技术、生产设备及工艺水平，具有高效节能、健康环保、运转宁静、安装灵活、外观美观等特点，并有多种型式的选择。

以其严谨的专业设计，精风机盘管机组(卧式暗装E系列)湛的制造经验和卓越的产品性能，该产品已被广泛运用于中国建筑工程的各个领域，如：宾馆，酒店，办公大楼等各种场所的中央空调系统中。

风机盘管作为中央空调系统的末端设备，在众多的公共场所采用，主要有如下优点：自成单元，调节灵活。

风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温，以满足不同空调使用客户的需求。

房间无人使用时可手动关机或自动定时关机，并且可以使开发商避免一次投入过大，便于其滚动开发，可根据入住客户的情况开通不同的房间，从而降低了整体系统的运行费用。

◇品种齐全，应用广泛：机组采用先进的设计方法，具有变负荷特性强，性能优越，可广泛应用半集中式的空调系统上，如宾馆、医院、公寓、别墅、办公大楼等处。

◇品质优良：机组选用优质的部件以保证产品品质，在生产制造过程中的严格检验和100%的出厂测试，是质量稳定可靠的保证。

◇运转噪声低：低噪声永久电容电机与独特设计的风机相结合，每个部件逐一经动平衡检验，确保机组宁静而高效地工作。

◇高能效比：对机组进行优化设计，采用了高效换热器，将大风量、低噪声风机与电机精心匹配，来强化传热，使机组有优越的能效比。

◇外形美观，坚固耐用：机组选用优质板材，冷凝水盘采用模压工艺一体成型，无焊缝、焊点，符合防火规范的保温材料整体粘结于水盘，机体结构对称，线条明快。

暗装机组适用于一般设计工程，在设计规划中预留卧式暗装风机盘管机组安装空间，并搭配出风口与室内装璜，可使冷（热）房内景协调雅致。

◇调整容易，维护方便：按钮式三速开关或外配温控无级调速器操作简单，可任意调整室内风量和冷量。

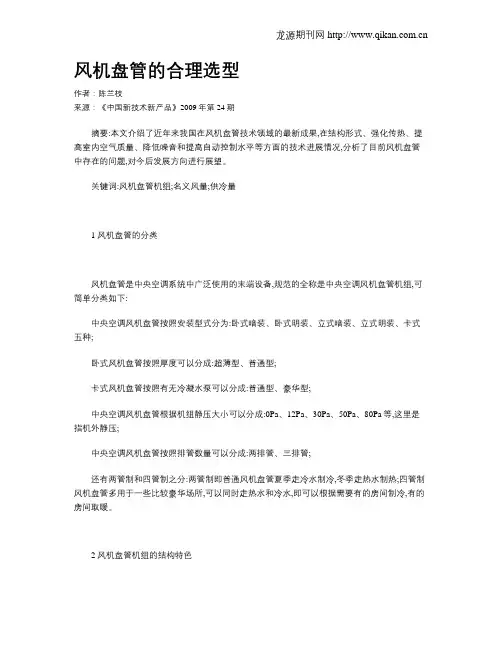

风机盘管的合理选型作者：陈兰枝来源：《中国新技术新产品》2009年第24期摘要:本文介绍了近年来我国在风机盘管技术领域的最新成果,在结构形式、强化传热、提高室内空气质量、降低噪音和提高自动控制水平等方面的技术进展情况,分析了目前风机盘管中存在的问题,对今后发展方向进行展望。

关键词:风机盘管机组;名义风量;供冷量1 风机盘管的分类风机盘管是中央空调系统中广泛使用的末端设备,规范的全称是中央空调风机盘管机组,可简单分类如下:中央空调风机盘管按照安装型式分为:卧式暗装、卧式明装、立式暗装、立式明装、卡式五种;卧式风机盘管按照厚度可以分成:超薄型、普通型;卡式风机盘管按照有无冷凝水泵可以分成:普通型、豪华型;中央空调风机盘管根据机组静压大小可以分成:0Pa、12Pa、30Pa、50Pa、80Pa等,这里是指机外静压;中央空调风机盘管按照排管数量可以分成:两排管、三排管;还有两管制和四管制之分:两管制即普通风机盘管夏季走冷水制冷,冬季走热水制热;四管制风机盘管多用于一些比较豪华场所,可以同时走热水和冷水,即可以根据需要有的房间制冷,有的房间取暖。

2 风机盘管机组的结构特色2.1 风机运转平稳牢固,噪音低——采用整体冲压呈流线型进风口,气流流畅,损失小,结构紧凑,强度高,能够很好的降低叶轮在高速运转时的噪声。

叶轮固定螺栓上涂螺纹锁固胶水,然后用定扭力扳手将叶轮牢靠的固定在电机轴上。

每台风机都经过中盘、叶轮、整机、出厂许可四次动、静平衡检测,真正达到高可靠性。

2.2 盘管传热效率高,冷热量富足——采用紫铜管串套高效双向裂隙铝翅片,正弦双向裂隙开窗且布满的形式,排列有序层次分明,充分增加了传热面积,提高了传热效率。

经过精密的机械涨管设备将铜管与铝箔紧密的结合在一起,充分的提高了传热效率。

2.3 水盘排水流畅,无积水——采用一次冲压成型:四角无焊接,不生锈、不漏水,保温采用整体PE[U1],这样既减少了从机体散失的冷量,又对降低噪音起到了辅助作用。

风机盘管选型，看这篇就够了一、风机盘管介绍风机盘管是空气源热泵理想的末端产品，由热交换器，水管，过滤器，风扇，接水盘，排气阀，支架等组成。

风机盘管主要依靠风机的强制作用，使空气通过加热器表面时被加热，因而强化了散热器与空气间的对流换热作用，能够迅速加热房间的空气。

风机盘管是热泵系统的末端装置，其工作原理是机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。

通常，新风通过新风机组处理后送入室内，以满足房间新风量的需要。

二、空调系统分类（一）根据介质的形式分类1、氟系统2、水系统3、风系统4、气—水系统5、各系统之间的对比（二）根据送风温度分类1、水1）低温2）常温3）高温2、风1）低温2）常温（三）按照空气处理设备的位置分类1、集中系统2、半集中系统3、分散系统4、各系统之间的对比（四）按照集中处理空气的来源分类1、封闭系统2、直流系统3、混合系统4、各系统之间的对比（五）根据风速分类1、低速2、高速（六）根据设备安装形式分类1、明装2、暗装三、风机盘管选型（一）风机盘管的分类：风机盘管种类有：卧式暗装(带回风箱) 风机盘管、卧式暗装(不带回风箱) 风机盘管、卧式明装风机盘管、立式暗装风机盘管、立式明装风机盘管、卡式二出风风机盘管、卡式四出风风机盘管及壁挂式风机盘管等多种。

风机盘管的形式有立式和卧式两种；安装形式为明装和暗装两种；按其出风方式可分为顶出风、斜出风和前出风三种；按其进水方式可分为左进水、右进水和后进水三种。

立式和卧式之分主要是对暗装风机而言．目的我国生产的明装风机盘管一般都是立式的。

它主要安装在窗台下，使用比较普遍。

卧式暗装风机盘管是将立式暗装卧放，在结构上与立式有较多差异。

卧式暗装风机盘管通常吊装在房间天棚上，冷风自上而下，回风口设在天棚另一端。

立式明装风机盘管明装和暗装是按风机盘管结构型式来分的。

明装是将风机盘管放在室内可见部位，暗装是将风机盘管放在室内不可见部位，一般放在窗台下、大棚上或夹墙里。

风机盘管选型指南风机盘管空调系统在集中空调系统中属于半集中式空调系统，并作为该系统的末端设置。

其主要由低噪声电机、盘管（换热器）、凝水盘、空气过滤器、进、回风口、控制器等组成。

风机将室内或室外及室内外混合空气通过表冷器进行冷却或加热后送入室内，使室内气温降低或升高，以满足人们的舒适性要求。

盘管内的冷（热）媒水由机房集中供给。

风机盘管是集中空调理想的末端装置，有降温、采暖、除湿的功能。

与冷冻机以及锅炉相匹配，用于供暖和供冷系统中。

风机盘管空调系统以其布置灵活、调节方便、节约回风管道、工作压力较低和标准化程度高的突出优点。

目前已广泛应用与宾馆、写字楼、商厦、公寓、医院等高层多室的中央空调系统中。

工作原理风机盘管机组可分为水路和气路。

水路由集中空调冷（热）源设备（如制冷机）供给冷（热）媒水，在水泵作用下，输送到盘管管内循环流动。

气路是空气由风机经回风口吸入室内，然后横掠过盘管，与盘管内的冷（热）媒水换热后，降温除湿，再由送风口送入室内。

如此反复循环，使室内温、湿度得以调节。

基本组成风机盘管主要由风机、电机、盘管（换热器）、凝水盘、空气过滤器、进风口、出风格栅、控制器、吸声材料和箱体等组成。

风机：由单向多速低噪声感应系统电动机带动，通过调节输入电压改变风机转速，使风机风量分为高、中、低三档，由电器开关控制，相应调节风机盘管的供冷（热）量。

风机是输送空气的动力源，又是强化空气侧对流换热（盘管外表面）的扰动源，与电动机一起又是机组的主要噪声源。

盘管：是一种采用肋片管制成的空气-水热交换器。

冷媒水（热水）在管内流动，因冷媒水温度低于空气的露点温度，所以管外表面上有凝结水，呈现湿工况下的换热，兼有热交换和质交换，提高了换热效果。

盘管承担房间空调负荷的大部或全部，管排一般为3-4排。

凝水盘：与泄水接管置于盘管底下，作用是接纳盘管上不断凝结出来的水滴，由泄水接管排出室外。

空气过滤器：主要起滤尘作用，防止灰尘阻塞盘管而使传热恶化。

风机盘管选择方法
源自房地产
风机盘管的选择方法
风机盘管有两个主要参数：制冷（热）量和送风量，故有风机盘管的选择有如下两种方法：
（1）根据房间循环风量选：房间面积、层高（吊顶后）和房间换气次数三者的乘积即为房间的循环风量。

利用循环风量对应风机盘管高速风量，即可确定风机盘管型号。

（2）根据房间所需的冷负荷选择：根据单位面积负荷和房间面积，可得到房间所需的冷负荷值。

利用房间冷负荷对应风机盘管的高速风量时的制冷量即可确定风机盘管型号。

确定型号以后，还需确定风机盘管的安装方式（明装或安装），送回风方式（底送底回，侧送底回等）以及水管连接位置（左或右）等条件。

对于一般的住宅和办公建筑，房间面积在20m2以下，可选用FP-3、5,25m2左右的选用FP-5、0，30m2左右的选用FP-6。

3,35m2左右的选用FP-7。

1。

房间面积较大时应考虑使用多个风机盘管，房间单位面积负荷较大，对噪音要求不高时可考虑使用风量和制冷量较大的风机盘管。

空气处理机的选择
空气处理机组主要用于处理室内空气和供新风，一般有空调工况和新风工况两种工作状态。

空气处理机组的选择一般由三个主要参数决定：风量、表冷器排管数和机外余压。

先根据系统需要的风量确定空气处理机组的型号，然后根据需要提供的冷量来决定其排管数，如此便可确定。

根据系统需要的余压要求确定余压。

空气处理机组一般有吊顶式和落地式两种。

落地式包括立式和卧式两种。

另外机组的送回风方式也有多不同。

徐根据建筑情况和建筑业主要求进行最终的确定。

注意：空调工况的制冷（热）量比新风工况时要小。

海信E系列卧室风盘执行标准卧式明装风机盘管机组安装要点：1. 机组供水入口处，应装设过滤器。

在冲洗冷媒水系统干管时，污水不准通过盘管。

盘管接管的最高点应设排气装置，最低点应设泄水装置。

2. 风机盘管机组的冷凝水排出管必须有一定的坡度，应保证滴水盘中不积水。

3. 风机盘管机组的安装可参见国家建筑标准设计图集01K403《风机盘管安装》。

卧式明装风机盘管机组选用要点：1. 机组选用主要控制参数额定风量、出口静压、输入功率、额定供冷量、额定供热量、噪声、水阻等。

2. 风机盘管机组送风量约为250~2500m/h，出口静压小于100Pa(出口静压大于30Pa为高静压型)。

3. 选用机组规格应由房间冷、热负荷以及空气的热湿比等因素确定:1) 当新风与房间空气参数等焓时，风机盘管机组仅负担围护结构和房间内部产生的冷、热负荷;2) 当新风焓值大于或小于房间空气焓值时，风机盘管机组应加上或扣除部分新风冷、热负荷;3) 当新风的绝对含湿量低于房间空气含湿量、可全部负担房间湿负荷时，风机盘管可仅负担房间显热负荷，宜按干工况配置;4) 当房间显热负荷占有较大比重时，应通过显热平衡计算，校核风机盘管机组的风量。

4. 在选用机组时，应考虑实际性能与额定值的偏差，并注意以下特点:1) 机组额定供冷量一般为在空气焓降值等于15.9kJ/kg 条件下的测试值;2) 单盘管机组额定供热量一般为额定供冷量的1.5 倍;5. 对于双管制水系统(适用于只按季节或只按空调区域进行供热或供冷转换的空调系统)的风机盘管机组，只配置一组盘管，冬夏供热/ 供冷兼用机型。

对于四管制水系统(适用于供热/ 供冷频繁转换的空调系统) 的风机盘管机组，应配置加热和冷却两组盘管的组合式机型。

6. 对低温、蓄冷空调系统，应选用大温差机组。

7. 目前，风机盘管机组有下列控制类型:1) 带三速选择开关，可冬、夏转换，通过室温控制器连动水路电动阀，实施自动控制;2) 带三速选择开关，可冬、夏转换，通过室温控制器连动风机开停，实施半自动控制;3) 仅带三速选择开关，实施手动控制。
