zw32断路器技术参数2014年4月12日zw32断路器目录1、概述……………………………………………………………………………2、结构特征和工作原理…………………………………………………………3、技术特征………………………………………………………………………4、安装、调试与维护……………………………………………………………5、运输、验收及保管……………………………………………………………6、随机文件………………………………………………………………………7、订货须知………………………………………………………………………8、产品执行的标准及编号………………………………………………………9、隔离部分技术说明……………………………………………………………1zw32断路器概述1.1产品型号、名称、规格ZW 32 -12 M /400(630)-16(20)1.2产品用途及使用范围、使用条件ZW32-12 M型zw32断路器（以下简断路器）为额定电压12KV，三相交流50HZ的户外配电设备。
主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。
适用于变电站及工矿企业配电系统中作保护和控制之用，也适用于农村电网及频繁操作场所。
本安装使用说明书规定了断路器的主要技术参数、产品结构、以及操作、安装、使用维护的方法等内容。
1.3使用的环境条件a.海拔高度不超过1000米；b.周围空气温度：-45℃~+40℃日温差：日变化不大于25℃；c.风速不大于35m/s；d.无易燃、爆炸危险、化学腐蚀及剧烈震动的场所。
2.zw32断路器结构特征和工作原理2.1断路器总体结构及特点断路器由三相高压系统及内装操动部件的主体箱构成，主体箱上设有供安装固定、吊运用支座和吊身。
外形结构及安装尺寸见图一。
2.1.1装有真空灭弧室的柱上真空断路器开断性能稳定可靠，具有无燃烧和爆炸危险、安全、免维护、体积小、重量轻和使用寿命长等特点。
2.1.2断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能。
35KV户外高压真空断路器型号参数-ZW7-40.5-zw32-40.5-陕西泰开高压开关制造有限公司
陕西泰开高压开关制造有限公司35KV高压真空断路器是断路器的一种常用类型，可以在规
定时间内承载和开断异常回路条件下的开关装置。
高压真空断路器具有使用灵活、结构简单、维护简便、使用寿命长等优点，在多个行业中都有一定的应用。
二、35KV高压真空断路器选型一般原则：
1、为保证高压真空断路器在正常运行、检修、短路和过电压情况下的安全，高压真空断路
器应按下列条件选择
a、按正常工作条件包括电压、电流、频率、机械荷载等选择；
b、按短路条件包括短时耐受电流、峰值耐受电流、关合和开断电流等选择；
c、按环境条件包括温度、湿度、海拔、地震等选择；
d、按承受过电压能力包括绝缘水平等选择；
e、按各类高压电器的不同特点包括开关的操作性能、熔断器的保护特性配合、互感器的负荷及准确等级等选择。
2.按正常工作条件选择高压真空断路器
a、按工作电压选择选用的高压真空断路器，其额定电压应符合所在回路的系统标称电压，其允许工作电压Umax不应小于所在回路的运行电压Uy，即Um ax≥Uy；
b、按工作电流选择高压真空断路器的额定电流In不应小于该回路在各种可能运行方式下的持续工作电流Ig，即In≥Ig。
3.按短路稳定条件选择高压真空断路器；
a、短路稳定性校验的一般要求；
b、短路电流的热效应；
c、短路稳定性校验。
4.按环境条件选择高压真空断路器：
a、选择电器的环境温度；
b、选择电器的环境湿度；
c、高海拔对高压电器的影响；
d、地震对高压电器的影响。
三、产品实物图：
四、产品现场图：。

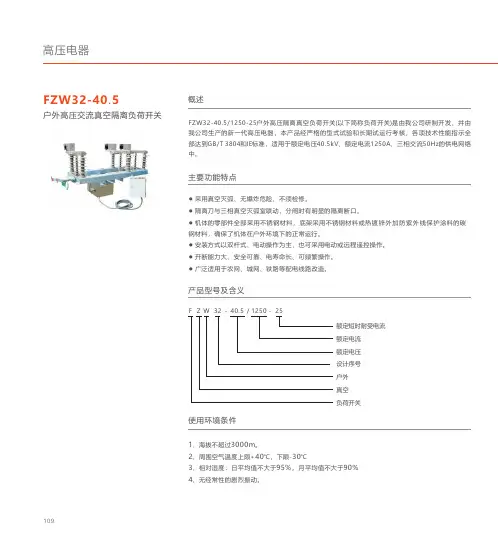

FZW32-40.5/1250-25户外高压隔离真空负荷开关(以下简称负荷开关)是由我公司研制开发、并由我公司生产的新一代高压电器，本产品经严格的型式试验和长期试运行考核，各项技术性能指示全部达到GB/T 3804和IE 标准，适用于额定电压40.5kV 、额定电流1250A 、三相交流50Hz 的供电网络中。
F Z W - 40.5 / 1250- 2532额定短时耐受电流额定电流额定电压设计序号户外真空负荷开关产品型号及含义主要功能特点● 采用真空灭弧、无爆炸危险、不须检修。
● 隔离刀与三相真空灭弧室联动，分闸时有明显的隔离断口。
● 机体的零部件全部采用不锈钢材料，底架采用不锈钢材料或热镀锌外加防紫外线保护涂料的碳钢材料，确保了机体在户外环境下的正常运行。
● 安装方式以双杆式、电动操作为主，也可采用电动或远程遥控操作。
● 开断能力大、安全可靠、电寿命长、可频繁操作。
● 广泛适用于农网、城网、铁路等配电线路改造。
使用环境条件1、海拔不超过3000m 。
2、周围空气温度上限+40℃，下限-30℃3、相对湿度：日平均值不大于95%，月平均值不大于90%4、无经常性的剧烈振动。
概述FZW32-40.5户外高压交流真空隔离负荷开关高压电器109主要技术数据负荷开关真空灭弧室装配调整的技术参数见表隔离刀装配调整技术参数见表FZW32-40.5户外高压交流真空隔离负荷开关110外形尺寸图注：本负荷开关爬电距1506mm ，干弧巨离600mm安装示意图订货须知a 、产品型号、名称、规格、数量b 、备件的名称、规格及数量等c 、操作方式是手动还是电动请在订货时注明d 、安装方式e 、操作方式FZW32-40.5(电动)负荷开关安装示意图m m FZW32-40.5户外高压交流真空隔离负荷开关高压电器111。
ZW7系列户外真空断路器使用说明书陕西泰开高压开关制造有限公司一，ZW7系列40.5KV型户外智能真空断路器，是陕西泰开高压开关制造有限公司开发的具有国际九十年代初水平的户外产品。
它既可用于发电厂，变电站，电力设备和电力线路的控制和保护，也可用于频繁操作的场所，她不但用于新变电所的建设，而且也适用于老变电所的无油化改造。
二，ZW7-40.5型户外高压智能真空断路器，是我公司自主研发的一种综合保护户外智能开关。
它主要由真空断路器本体和控制器的及外置电压互感器三大部分组成，三者通过航空插座及户外密封电缆进行电气连接，具有故障检测功能，保护控制功能和通讯功能，能可靠判断、检测开关进、出线侧的毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。
三，户外商压交流真空断路器，具有性能安全可靠、维护简便、检修周期长等优点。
由于采用填充新型绝缘材料，达到了灭弧室外侧及瓷套内璧无凝露口互感器置于机构箱内的整体结构，方便了安装。
而且还避免了其他开关的油、气休泄露和毒性问题。
由于该断路器的动、静触头密封在真空灭弧室内，利用真空作为绝缘介质和灭弧介质，因而具备一系列其他类型开关无法比拟的优点。
所以该产品是取代DW多油断路器的理想产品。
本产品的操作机构箱在断路器中部的结构型式为中置式高压真空断路，该型式断路器外形长度尺寸比原断路器减少260mm ，适用于空间位量较小的地方安装。
四，户外真空断路器采用三相共箱的金属外壳或不锈钢外壳，内部采用单相固体复合绝缘结构，既作外绝缘又作受力及支撑作用，真空灭弧室采用外包硅胶套或大爬距陶瓷外壳灭弧室，用于分合闸传动的拉杆，采用大伞群硅胶绝缘，有效地解决了户外真空断路器地外绝缘凝露及抗污秽问题。
五，ZW7-35真空断路器应用了多项专利技术，使它具有很多优点：无SF6、无油，受环境影响小、有利于环境保护；单元尺寸小、重量轻、便于柱上安装；智能控制单元紧凑适用可以简单地安装在柱子的下方，可选配，可以在100米范围内控制开关的分合；适用于城乡电网地操作和远方控制；除了电池每5年更换一次外，断路器本体基本终身免维护。
3.1 高密封性能的三相支柱式全封闭结构● 开断性能稳定可靠，无燃烧和爆炸危险● 防潮、防凝露性能强，特别适用于严寒或潮湿地区使用● 免维护、体积小、重量轻，使用寿命长● 进口材料绝缘性能好，耐高温、耐紫外线、耐老化3.2 方便灵活的操控及自由组合性能● 可采用手动分闸或电动分、合闸以及远方遥控操作● 与智能控制器配套实现配电自动化，或与重合控制器配合组成自动重合器、分段器● 可装设二相或三相电流互感器，供过流或短路保护之用● 可为智能控制器提供电流采集信号● 可据用户要求加装计量用电流互感器3.3 可采用单稳态永磁操动机构● 稳定性强，不受充磁过程和温度变化影响● 电磁合闸，永磁保持弹簧分闸，刚合速度和刚分速度均为最大● 结构简单，可全面克服机械故障3.4 可采用小型化弹簧操作机构● 稳定性高，大大简化机构的组装零部件数量● 操作方便，配置分合闸、储能手柄。
可电动操作也可手动操作● 可靠性高，整机使用期间免维护2.1 周围空气温度不超过40℃，且在24h内测得的温度平均值不超过35℃；最低周围空气温度为-45℃22.2 应当考虑高达1000W/m （晴天中午）的阳光辐射2.3 海拔不超过2000m2.4 周围空气可能受到尘埃、烟、腐蚀性气体、蒸气或盐雾的污染。
污秽等级不得超过Ⅳ级（严重污秽）2.5 应考虑的覆冰范围从1mm到20mm ，但不超过20mm 2.6 风速不超过34m/s（相应于圆柱表面上的700Pa）2.7 应当考虑凝露和降水2.8 来自开关设备和控制设备外部的振动或地动与设备的正常运行方式没有明显关系2.9 特殊使用条件如不同于以上使用条件时，请与我公司协商，并取得一致意见。
1.1 适用于三相交流50Hz、35kV及以下电力系统。
1.2 主要用于电力系统的控制和保护，作为分断和关合负荷电流、过载电流及短路电流之用。
1.3 执行标准● GB/T1984-2014《高压交流断路器》● GB/T11022-2011《高压开关设备和控制设备标准的共用技术要求》● DL/T402-2016《高压交流断路器订货技术条件》● IEC62271-100-2017《高压交流断路器》注：NVW2-40.5为正泰企业自有型号ZW32-40.5(NVW2-40.5T)ZW32A-40.5(NVW2-40.5D)户外高压交流真空断路器3 断路器技术特点2 使用环境条件概述1单 位kV A Hz kV kA kA kA kA s kV 级V kV mm mm A kA数 据40.5630、1250、16005031.5 2580 6380 6331.5254400-0.3s-CO-180s-COM2（永磁 30000；弹簧 10000）69.5E2DC22024603±35027.44.1 保护功能● 三段式过流保护，定值及时间连续可调● 三次重合闸及后加速保护，时间及间隔次数连续可调● 失压分闸、来电合闸，门槛电压及时间间隔可调● 零序（接地）保护，定值及时间可调4.2 故障定位● 用户可根据实际线路负载情况选择使用电流型或者电压型保护，将故障负载定位并隔离4.3 事件信息记录● 故障发生时间及类型● 故障电流及故障前后断路器运行参数● 断路器动作信息4.4 通讯功能● 带隔离的RS232，RS485通讯接口● 可扩展GSM 短信模块，使用中文短信方式对断路器进行操作及查询● 可扩展全网通通讯模块，对断路器状态进行实时监控● 可扩展以太网口，支持以太网通信● 实现配网自动化“四遥”功能()95/()118极间、极对地真空断口()185/()215极间、极对地真空断口1min 工频耐压雷电冲击耐压kV 干试湿试%级21.7参数名称额定电压额定电流额定频率额定绝缘水平主要技术参数5额定短路持续时间额定短路开断电流的直流分量额定操作顺序机械寿命瞬态恢复电压(峰值)电寿命辅助回路的额定电源电压二次回路工频耐压极间中心距动静触头允许磨损厚度额定电缆充电开断电流异相接地故障开断能力额定短路开断电流)额定短路关合电流(峰值)额定峰值耐受电流额定短时耐受电流25005103±4 智能控制器技术功能6 断路器外形及安装尺寸图●配穿芯CT或不配置CTD向（弹簧机构）D向（永磁机构）DZW32-40.5ZW32A -40.5885±2535±3863±2400±31294±5460±21344±51448±5460±21310±5510±2510±21218±31380±31378±51448±5300±31150±3240±31380±3D735±3657±3表格参数中：B1、C1、P1：额定电流1600A及以下； B2、C2、P2：额定电流2500A； G1：不带CT； G2：带穿芯CT弹簧机构永磁机构● 带四绕组CT300±31150±3300±31380±31294±5460±21344±5885±21448±5460±21310±5863±2510±2510±21218±31380±31378±51448±5D表格参数中：B1、C1、P1：额定电流1600A及以下；B2、C2、P2：额定电流2500A● 智能控制器安装尺寸图● 进出线端子安装尺寸图IHKJZW32-40.5ZW32A-40.5弹簧机构永磁机构● 断路器基座式安装示意图●断路器单杆式安装示意图1.断路器2.断路器的安装架3.抱箍4.智能控制器5.电压互感器6.电压互感器安装支架7.电源电缆8.控制电缆。
zw32-40.5 高压断路器技术参数2018年12月20日zw32-40.5 高压断路器目录1、概述……………………………………………………………………………2、结构特征和工作原理…………………………………………………………3、技术特征………………………………………………………………………4、安装、调试与维护……………………………………………………………5、运输、验收及保管……………………………………………………………6、随机文件………………………………………………………………………7、订货须知………………………………………………………………………8、产品执行的标准及编号………………………………………………………9、隔离部分技术说明……………………………………………………………1zw32-40.5 高压断路器概述1.1 产品型号、名称、规格ZW 32 -40.5 M /630(1250)-20(31.5)额定短路开断电流（KA）额定电流（A）永磁机构额定电压（KV）设计序号户外真空断路器1.2 产品用途及使用范围、使用条件ZW32-40.5 高压断路器（以下简断路器）为额定电压40.5KV，三相交流50HZ 的户外配电设备。
主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。
适用于变电站及工矿企业配电系统中作保护和控制之用，也适用于农村电网及频繁操作场所。
本安装使用说明书规定了断路器的主要技术参数、产品结构、以及操作、安装、使用维护的方法等内容。
1. 3 使用的环境条件a. 海拔高度不超过1000 米；b. 周围空气温度：-45℃~+40℃日温差：日变化不大于25℃；c. 风速不大于35m/s；d. 无易燃、爆炸危险、化学腐蚀及剧烈震动的场所。
2. zw32-40.5 高压断路器结构特征和工作原理2.1 断路器总体结构及特点断路器由三相高压系统及内装操动部件的主体箱构成，主体箱上设有供安装固定、吊运用支座和吊身。
zw32真空断路器说明书-智能带控制器接线图陕西泰开高压开关制造有限公司（简称“泰开高压开关”）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。
自创建以来一直本着“服务至上“的经营宗旨。
不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。
陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。
公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。
一.概述本产品具有过载及短路保护功能，满足控制，测量要求，还可实现远方控制，监视等。
适用于变电站及工矿企业配电系统中作为保护和控制之用及农村电网中频繁操作场所。
Z W真空断路器说明书集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-1.概述ZW7-40.5系列户外高压交流真空断路器(以下简称“断路器”)是三相交流50Hz的户外高压开关设备；配用CT19BW型弹簧操动机构或CD型电磁操动机构，适用于35kV输配电系统的控制和保护；本产品具用开断能力大、安全可靠、可频繁操作、少维护等优点；也可用于联络断路器、切空载长线用开合电容器组的场合。
断路器符合GB1984-2003《交流高压断路器》和IEC62271-100:2001《交流高压断路器》等国家及国际标准。
2.型号及含义3.使用条件3.1正常使用条件a)周围空气温度不超过40℃，且在24h内测得的平均值不超过35℃；最低周围空气温度为-25℃。
b)应当考虑高达1000W/m2(睛天中午)阳光辐射的影响。
c)海拔:不超过2000m。
D)周围空气可以受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染；污秽等级不超过GB/T5582中Ⅲ级。
e)风速不超过34m/s.F)来自开关设备和控制设备的振动或地动是可以忽略的。
g)在二次系统中感应的电磁干扰幅值不超过1.6KV。
3.2如超出上述正常使用条件，由用户与制造厂协商。
上海昌开电器有限公司4.技术参数4.1断路器主要技术参数4.2断路器装配调整参数5.结构和工作原理5.1?该断路器结构为瓷瓶支柱式，上瓷瓶为灭弧室瓷瓶，内装真空灭弧室，下瓷瓶为支柱瓷柱，三相瓷瓶共装在一个结构箱上，灭弧室动端通过拐臂、绝拉杆与弹簧机构的输出轴相联。
弹簧机构及断路器联结的联杆在一个防水的机构箱内。
该产品主要由真空灭弧室、电流互感器、传动机构及弹簧操动机构组成。
5.1.1?断路器灭弧室灭弧室是断路器的主要部件，如图1所示。
断路器配所配用真空灭弧室，具有极高的真空度，由于灭弧室触头为CuCr50材料，采用杯状纵磁场结构，因而具有开断容量大、绝缘水平高、灭弧能力强、寿命长、体积小等特点和维护简单、无爆炸危险、无污染、噪音低等优点。
ZW32-12/630(1250)-20(25)户外交流高压真空断路器安装使用说明书(使用前必须仔细阅读说明书)第一章户外交流高压真空断路器产品概述ZW32-12型户外真空断路器是额定电压12kV的户外高压开关设备，主要用于城网和农网的配电系统中，作为分、合负荷电流、过载电流及短路电流之用。
也可用于其它类似场所，还可用为城市区12kV级电网的分段开关。
还可与配网自动化装置组成户外真空重合器、分段器，智能型控制设备。
ZW32-12型户外真空断路器采用密封结构设计，壳内除环氧支座外，不再有辅助绝缘材料，套管垂直安装，输出与输入端是横向布置，即便于架空线联接，也利于电缆的接入；整体成型套管，可保证良好的气密性。
可配置隔离刀闸，具备明显断开点，维护方便、安全。
本产品符合以下标准及规范：GB1984 《交流高压断路器》GB11022《高压开关设备通用技术条件》《高压输变电设备的绝缘配合》DL/T593 《高压开关设备的共用订货技术条件》DL/T402 《交流高压断路器订货技术条件》型号含义例如：ZW32-12P/630-20户外高压真空断路器，不锈钢外壳、电动机构、额定电流630A、额定开断电流为20kA。
工作条件本产品适用于以下工作条件：a、周围空气温度：-40℃~+85℃；B、海拨高度：不超过2500m；c、相对湿度：日平均不大于95%，月平均不大于90%；d、风压：不超过700Pa（相当于风速34m/s）；e、空气污秽程度：按GB5582规定为IV级；F、地震烈度：不超过8度。
附加其它装置后主要性能可加装户外隔离开关和断路器形成一体化，断路器与隔离开关具有可靠的机构联锁，具有防误操作功能。
可加装外置电子PT，使断路器具有操作电源和具有防涌流，过流保护，就近遥控控制功能。
可加装避雷器，避雷器可根据用户需要装于电源侧或负荷侧。
可与配网自动化装置组成户外真空重合器、分段器，智能型控制设备。
可以与柱上开关远程监控系统配套使用，采用GPRS无线通信，实现户外真空断路器远程实时监控，满足配电自动化要求。
ZW30-40.5真空断路器1.简介2.使用环境3. 技术参数3.结构4.现场安装调试5.运行总结简介范围:ZW-40.5适用于三相交流50HZ、额定电压为40.5KV的电力系统中。
可供工矿企业、发电厂及变电站作保护、控制,也可以作联络断路器使用,并适用于频繁操作的场所。
特点:1.结构简单，体积小，可靠性高，安装方便。
2.产品外绝缘爬电比距达31mm/kV.可适用于海拔高度不超过2000m，污秽等级不超过Ⅳ级的环境。
3.产品的机械及电气性能优良.额定电流达2000A.额定短路开断电流31.5kA，额定短路电流开断次数达20次.机械寿达10000次。
4.本产品可内附电流互感器，在任何电流等级下均可满足用户的要求。
产品使用环境环境温度：-40℃～+40℃风压：不大于700pa海拔高度：不大于2000m地震烈度：不大于9度空气污秽程度：防污型用于污秽程度Ⅳ级区域断路器本体简介上接线板灭弧室瓷套真空灭弧室下接线板互感器支柱瓷套绝缘外壳动触头静触头屏蔽波纹管弹簧机构b.合闸未储能状态a.合闸已储能状态c.分闸已储能状态d.分闸未储能状态2431M12C KQS 1电机储能回路214312ERWK Q1278XS12WKQK 1EL1212QS 2机箱加热照明回路插座机箱照明机箱加热交流电源电机储能回路电机电源124534HQTQDLDLDLK3AN1AN268752211CKDL123411122331324324442121控制回路分闸信号合闸信号远方分闸就地合闸远方合闸控制电源就地分闸-KM+KM 12911101314152324用户自备12CKCK-XM+XM信号电源机构未储能机构已储能用户自备1920187856运行总结ZW30-40.5型真空断路器自2003年12月投放市场以来,已被江苏,湖南,云南,新疆,河北等十多个地区的电力用户所使用.获得一致好评.运行至今无一例事故发生.公司本着用户至上的原则,竭尽所能,及时地提供优质价廉的产品,以答谢广大用户对本公司的厚爱.。
ZW30A-40.5（带外置CT和无CT）安装使用说明书1 概述1.1 产品型号和名称ZW30A—40.5 /T2000-31.5型户外高压真空断路器（以下简称断路器）。
1.2 产品主要用途和使用范围ZW30A—40.5 /T2000-31.5型户外高压真空断路器是三相交流、50Hz的户外高压开关设备，适用于40.5kV级输配电系统的控制和保护，也可作为联络断路器使用及开合电容器组的场合，尤其适用于频繁操作的场所。
1.3 使用环境条件a. 海拔高度：不大于3000m；b. 环境温度：-40℃～+40℃；c. 风压：不大于700Pa(相当于风速34m/s)；d. 空气污秽等级：Ⅳ级；e. 没有易燃、易爆、化学腐蚀及剧烈振动的场合。
1.4 该断路器符合国家标准GB1984—2003《高压交流断路器》和国际电工委员会标准IEC62271-100：2001《高压开关设备和控制设备-第100部分：高压交流断路器》的要求。
1.5 主要技术参数1.5.1 断路器的主要技术参数见表1；1.5.2 断路器的装配调整参数见表2。
1.6 断路器的主要特点a. 开断性能优良，电寿命长（大于20次）；b. 机械寿命长（10000次），动作可靠，能频繁操作，噪音低；c. 具有失步开断能力，可作联络断路器使用；d. 可用于海拔1000m；e. 可用于Ⅳ级污秽地区；f. 结构简单，不检修周期长且检修方便；g. 产品外形美观，防腐能力强。
2 结构及工作原理2.1 ZW30A-40.5/T2000-31.5断路器为三极分立的瓷柱式结构，真空灭弧室置于封闭的上瓷套中。
瓷套内部充有0.02MPa的SF6（20℃时）气体作为灭弧室和瓷套内部的辅助绝缘介质，三极通过管路连通。
断路器由真空灭弧室、瓷套、绝缘拉杆、传动系统、SF6气体、支架及弹簧操动机构等主要部分组成。
断路器配CT17—ⅣB型弹簧操动机构，配装外置式电流互感器。
断路器外形及内部结构见图1。
HM0.463.8101ZW39A-40.5型户外高压真空断路器使用说明书上海华明电力设备制造有限公司HM0.463.8101目 录1. 概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．22. 产生结构及原理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．33. 安装与调试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．64. 维护与检修．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．75. 定货须知．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．86. 随机文件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．87. 附录．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．8注：我公司技术更新较快，最新的技术内容以本公司网站提供的电子版为准121. 概述1.1 产品型号和名称ZW39A —40.5/T2000-31.5型户外交流高压真空断路器 1.2 产品主要用途和适用范围ZW39A-40.5高压真空断路器系三相交流50Hz 高压开关设备，主要用于输变电线路的控制和保护，也可作联络型断路器使用。
本产品采用TD-40.5/2000-31.5W真空灭弧室，三极配用一台CT19BW型弹簧操作机构进行三极机械联动操作，可实现远距离电控或就地手控。
ZW30-40.5户外高压真空断路器
一、概述
ZW30-40.5型户外高压真空断路器是三相交流50Hz的高压开关设备，
佳吉电气主要用于40.5kV输变电系统的控制与保护，也可用于城网乡网及
工矿企业的正常操作与短路保护之用，并可用作联络断路器及开合电容器
组的场合。
该产品配CTl7-IVB型弹簧储能操动机构，可以远控电动储能、电动分、合闸操作，也可就地手动储存、手动分、合闸操作
三、功能特点
1、佳吉电气采用真空灭弧，开断能力强，电寿命长，机械寿命10000次；
2、结构简单，免维护，不检修周期长；
3、绝缘性能好，抗污秽能力强；
4、可配弹簧或电磁操动机构，机械性能可靠，可频繁操作；无火灾和
爆炸隐患；
5、内装电流互感器计量精度可达O．2级，或可实现三相差动保护；
6、内附凝露控制器，能保持断路器在一定的温度湿度下可靠运行。
1.1 产品型号和名称ZW30A—40.5 /T2000-31.5型户外高压真空断路器（以下简称断路器）。
1.2 产品主要用途和使用范围ZW30A—40.5 /T2000-31.5型户外高压真空断路器是三相交流、50Hz的户外高压开关设备，适用于40.5kV级输配电系统的控制和保护，也可作为联络断路器使用及开合电容器组的场合，尤其适用于频繁操作的场所。
0135 8899 6218佳吉电气1.3 使用环境条件a. 海拔高度：不大于3000m；b. 环境温度：-40℃～+40℃；c. 风压：不大于700Pa(相当于风速34m/s)；d. 空气污秽等级：Ⅳ级；e. 没有易燃、易爆、化学腐蚀及剧烈振动的场合。
1.4 佳吉电气该断路器符合国家标准GB1984—2003《高压交流断路器》和国际电工委员会标准IEC62271-100：2001《高压开关设备和控制设备-第100部分：高压交流断路器》的要求。
1.5 主要技术参数1.5.1 断路器的主要技术参数见表1；1.5.2 断路器的装配调整参数见表2。
1.6 断路器的主要特点a. 开断性能优良，电寿命长（大于20次）；b. 机械寿命长（10000次），动作可靠，能频繁操作，噪音低；c. 具有失步开断能力，可作联络断路器使用；d. 可用于海拔1000m；e. 可用于Ⅳ级污秽地区；f. 结构简单，不检修周期长且检修方便；g. 产品外形美观，防腐能力强。
表1表22 结构及工作原理:2.1 ZW30A-40.5/T2000-31.5断路器为三极分立的瓷柱式结构，真空灭弧室置于封闭的上瓷套中。
瓷套内部充有0.02MPa的SF6（20℃时）气体作为灭弧室和瓷套内部的辅助绝缘介质，三极通过管路连通。
断路器由真空灭弧室、瓷套、绝缘拉杆、传动系统、SF6气体、支架及弹簧操动机构等主要部分组成。
断路器配CT17—ⅣB型弹簧操动机构，配装外置式电流互感器。
断路器外形及内部结构见图1。
ZW32-40.5户外高压真空断路器
1 概述
ZW32-40.5型户外高压真空断路器采用了独特设计的一体式固封极柱和高可靠性的操作机构。
佳吉电气该装置主要应用于中压架空线电网，作为分、合负荷电流、过载电流、短路电流之用。
u 极高的可靠性
u 在整个寿命期间完全免维护
u 具有高机械寿命和电寿命
u 整机体积小，重量轻，便于安装
1.1 使用条件
¨周围空气温度：-30℃～+60℃；
¨海拔高度：不超过3000米；
¨风速不超过34m/s；佳吉电气
¨来自开关设备和控制设备外部的振动或地动是可以忽略的；
¨污秽等级：Ⅳ级；
¨储存温度-40℃～+85℃。
1.2 技术参数
断路器的主要技术参数
序号项目单位数值
1额定电压kV40.5
2额定电流A1250/1600
3额定频率Hz50或60
4工频耐压1min（湿）（干）
kV80 95/95
相间、对地/断口
5雷电冲击耐受电流（峰值）
kV185
相间、对地/断口
6额定短路开断电流kA25/31.5
7额定短路关合电流（峰值）kA63/80
8额定峰值耐受电流kA63/80
94S短时耐受电流kA25/31.5
10额定操作循环分－0.1s－合分－3s－合分-6s合
分-60s恢复
11额定短路电流开断次数次30
12机械寿命次10000
13机构控制电压V AC/DC220
14二次回路1min工频耐压KV2
断路器的主要机械参数
序号参数名称单位数据
1触头开距mm16±1
2触头超行程mm4±0.5
3分闸速度m/s 1.4-1.8
4合闸速度m/s0.4-0.8
5触头合闸弹跳时间ms≤5
6相间中心距离mm600±2
7三相分合闸不同期性ms≤2
8各相导电回路电阻μΩ＜80
9合闸时间ms25～45
10分闸时间ms20～45
11重量Kg约450
2 断路器结构及工作原理
ZW32-40.5型户外高压真空断路器主要由集成固封极柱、电流互感器、操动机构及箱体组成。
该型号断路器为小型化设计，外壳采用优质不锈钢箱体。
电流互感器可根据用户需要选择。
ZW32-40.5/断路器外形图
ZW32-40.5型户外高压真空断路器与配套的智能控制组合。
可就地实现开关分合闸操作，也
可以通过通信接口由远方遥控操作。
断路器的其他信息也可以传输到控制中心，通信通道可
以选择电缆、光纤、GPRS/CDMA、GSM等。
3 断路器的工作原理
3.1灭弧原理：ZW32-40.5型户外高压真空断路器采用真空灭弧室，以真空作为灭弧和绝缘介质，具有极高的真空度。
当动、静触头在操动机构作用下带电分闸时，在触头间将会产生真空电弧，同时，由于触头的特殊结构，在触头的间隙中也会产生适当的纵向磁场，促使真空电弧保持为扩散型，并使电弧均匀地分布在触头表面燃烧，维持低的电弧电压，在电流自然过零时，残留的离子、电子和金属蒸汽在微秒数量级的时间内就可复合或凝聚在触头表面和屏蔽罩上，灭弧室断口的介质绝缘强度很快被恢复，从而电弧被熄灭达到分断的目的。
由于采用纵向磁场控制真空电弧，所以真空断路器具有强而稳定的开断电流能力。
3.2电动储能：电动机将输出扭矩作用于机构的小齿轮，传动至主轴上的大链轮，从而带动拐臂旋转，使合闸弹簧储能。
当拐臂上的螺丝压下行程开关时，切断电动机电源，弹簧储能完毕。
3.3手动储能：转动机构输出轴，通过输出轴上的小齿轮将旋转扭矩传递给与小齿轮充分啮合的大齿轮，从而带动拐臂旋转，使合闸弹簧储能。
3.4合闸电磁铁操作：机构接到合闸信号以后，合闸电磁铁的动铁心向上运动，推动合闸脱扣杆向上运动，使合闸半轴逆时针方向旋转。
解除对合闸挚子的约束，与此同时，合闸挚子受滚子的压迫而逆时针转动，解除储能维持，位于主轴上的凸轮因合闸弹簧的收缩力产生冲击力，撞上手动储能轴（即输出轴）上的摇臂，通过连杆传动给开关，从而完成合闸操作。
3.5手动操作：安装在合闸半轴上的拨叉逆时针转动时，带动合闸半轴沿逆时针方向旋转。
从而产生与合闸电磁铁操作同样的效果。
3.6重合闸操作：机构释放储能弹簧的能量后，完成合闸操作，在合闸状态，机构再进行储能操作，完成储能操作后，机构处于合闸已储能状态，在此状态一旦接到正确的信号，机构便能实现一次自动重合闸操作。
3.7分闸电磁铁操作：机构接到分闸信号后，分闸电磁铁的动铁心向上运动，推动分闸脱扣杆作向上运动，使分闸半轴逆时针方向旋转。
解除对分闸挚子的约束。
与此同时，分闸挚子受滚子的压迫而逆时针转动，摇臂因受开关内部分闸弹簧的推力而逆时针方向旋转，从而完成分闸操作。
3.8手动操作：安装在分闸半轴上的拨叉逆时针转动时，带动分闸半轴沿逆时针方向旋转，从而产生与分闸电磁铁操作同样的效果。
3.9过流脱扣操作：当过流脱扣器中过流线圈通过规定的脱扣电流时，电磁铁动作、推杆顶动脱扣杆。
使分闸半轴逆时针方向旋转、解除对分闸挚子的约束从而产生与分闸电磁铁操作相同的效果，完成断路器过流脱扣操作。
订货须知事项：
订货时用户应提供产品的型号、名称、数量、开断电流所配电流互感器电流比、规格、数量及准确级次，以及是否安装过渡底架和过渡底架的高度尺寸等。
用于旧站改造的用户订货时应特别注明旧站原来的安装尺寸。
