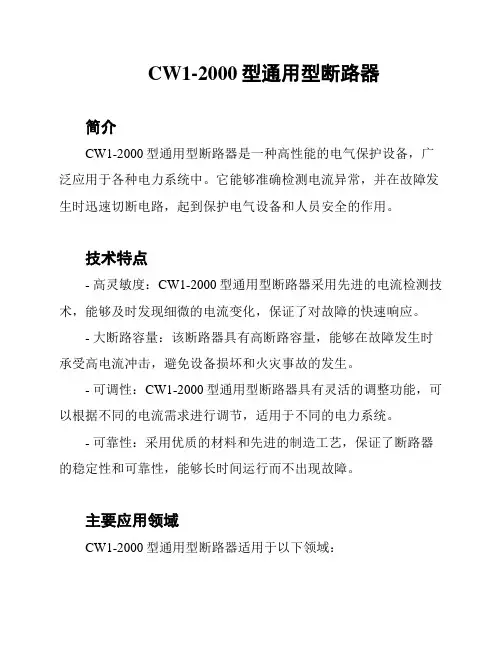

CW1-2000型通用型断路器
简介
CW1-2000型通用型断路器是一种高性能的电气保护设备，广泛应用于各种电力系统中。
它能够准确检测电流异常，并在故障发生时迅速切断电路，起到保护电气设备和人员安全的作用。
技术特点
- 高灵敏度：CW1-2000型通用型断路器采用先进的电流检测技术，能够及时发现细微的电流变化，保证了对故障的快速响应。
- 大断路容量：该断路器具有高断路容量，能够在故障发生时承受高电流冲击，避免设备损坏和火灾事故的发生。
- 可调性：CW1-2000型通用型断路器具有灵活的调整功能，可以根据不同的电流需求进行调节，适用于不同的电力系统。
- 可靠性：采用优质的材料和先进的制造工艺，保证了断路器的稳定性和可靠性，能够长时间运行而不出现故障。
主要应用领域
CW1-2000型通用型断路器适用于以下领域：
1. 工业电气系统：用于保护各种电气设备，如电动机、发电机等，防止因过载或短路而引发设备损坏或火灾。
2. 建筑电气系统：用于保护建筑物中的电力系统，确保电路的
安全稳定运行。
3. 公共设施：适用于医院、学校、商场等公共场所的电气系统，提供可靠的电力保护。
4. 农业电气系统：用于农业生产中的电气设备，保护农田灌溉
系统、养殖设备等。
联系方式
如果您想了解更多关于CW1-2000型通用型断路器的信息或有
其他相关需求，请联系我们：
-
- 地址：某某街道123号
我们期待与您的合作！。
cw2-2000万能式断路器说明书
1、cw2-2000断路器是采用了框架式设计的且以空气为介质的断路器，通常可分为固定式或者是抽屉式两种结构。
一般万能式断路器固定式是在本体的两侧位置上安装侧板组成，而抽屉式则是将题本装入到的抽屉座上组成。
万能式断路器的本体结构是由操作机构、触头系统、灭弧机构、辅助开关、电流互感器、智能脱扣器，以及二次插接件、失压和分励脱扣器等零部件组成，整体来讲万能式断路器结构是采用了立体布置形式做到了更紧凑和体积小的特点。
2、cw2-2000万能式断路器结构特点
首先断路器的触头部分是全部的封闭到了一个绝缘框内，同时每相的触头还要利用绝缘板将其隔离开来，这样可以形成一个小室确保安全。
再有就是智能脱扣器、手动与电动操作机构一次的排在触头系统的前面，从而形成各自的单独空间模块，有利于日后在检修或是维护的过程中拆卸会更加的方便。

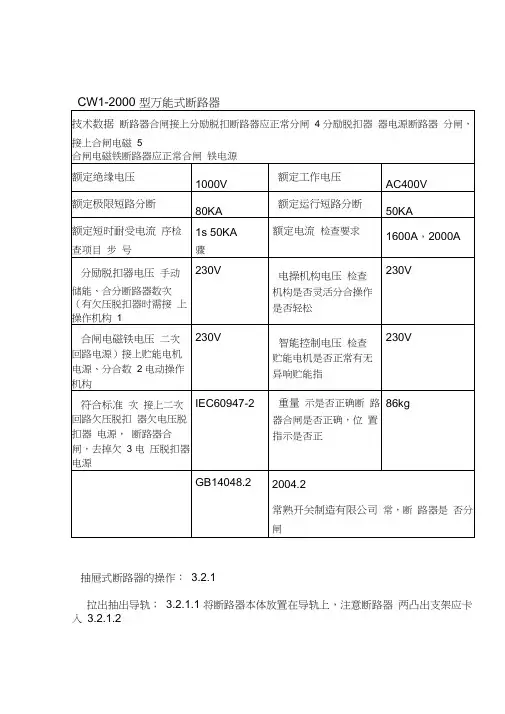

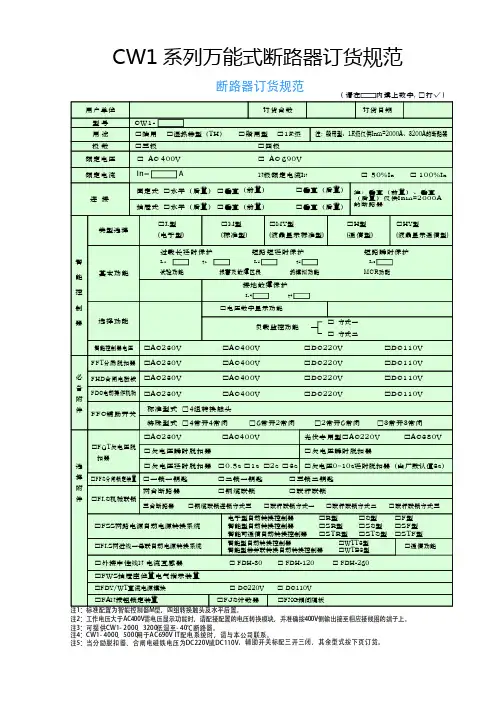

CW1-2000型万能式断路器3.2.1抽屉式断路器的操作：3.2.1.1拉出抽出导轨；3.2.1.2将断路器本体放置在导轨上，注意断路器两凸出支架应卡入导轨凹入处；3.2.1.3将断路器本体向内推入，直至不能推动为止；3.2.1.4抽出手柄，将手柄六角头完全插入抽屉座手柄孔内；3.2.1.5顺时针转动手柄，直至位置指示器转至“连接”位置，并能听到抽屉座内两侧有“咔哒”两声，取出手柄，放入原位；3.2.1.6断路器取出操作是将手柄向逆时针方向转动；使位置指示器由“连接”位置移至“分离”位置；注意：拉出断路器本体时，由于重心前移，要防止断路器倾倒及跌落。
3.2.1.7断路器储能操作可以手动也可以电动，储能完毕后，“储能、释能”指示器在“储能”位置；3.2.1.8当断路器“储能”完毕，断路器在断开状态时，推至黑色按钮，断路器合闸，指示器由“0”转到“1”，“储能、释能”指示器由“储能”转到“释能”状态；3.2.1.9当看到断路器处于“合闸”状态时，推压“0”按钮，断路器即“分闸”，指示器由“1”转到“0”。
3.2.1.10电动分合闸的操作即断路器的“合、分”闸按钮一按即可。
3．2．3 M型智能控制器其它功能3．2．3．1 自诊断功能——控制器的自诊断功能主要用于对自身工作运行的检查和保护，当控制器内部环境工作温度超过80℃±5℃时，发出报警信号。
3．2．3．2 热模拟功能——控制器在线路发生过载或短路短延时故障动作时，具有一种模拟双金属片特性的记忆功能。
过载时记忆的能量30分钟释放结束，短路短延时的记忆能量15分钟释放结束，在此期间如闭合断路器发生过载或短路延时故障时，则延时动作时间变短，可使线路或设备得到较合适的保护。
3．2．3．3 故障记忆功能——当断路器故障分断后，控制器立即显示出故障类别，故障相及分断电流值。
如需要检查分断动作时间等可随时查阅。
3．2．3．4 MCR功能——断路器在合闸过程中或控制器在通电初始化时,遇到短路短延时故障时能立即转为瞬时分闸。
CW1-2000型万能式断路器3.2.1抽屉式断路器的操作：3.2.1.1拉出抽出导轨；3.2.1.2将断路器本体放置在导轨上，注意断路器两凸出支架应卡入导轨凹入处；3.2.1.3将断路器本体向内推入，直至不能推动为止；3.2.1.4抽出手柄，将手柄六角头完全插入抽屉座手柄孔内；3.2.1.5顺时针转动手柄，直至位置指示器转至“连接”位置，并能听到抽屉座内两侧有“咔哒”两声，取出手柄，放入原位；3.2.1.6断路器取出操作是将手柄向逆时针方向转动；使位置指示器由“连接”位置移至“分离”位置；注意：拉出断路器本体时，由于重心前移，要防止断路器倾倒及跌落。
3.2.1.7断路器储能操作可以手动也可以电动，储能完毕后，“储能、释能”指示器在“储能”位置；3.2.1.8当断路器“储能”完毕，断路器在断开状态时，推至黑色按钮，断路器合闸，指示器由“0”转到“1”，“储能、释能”指示器由“储能”转到“释能”状态；3.2.1.9当看到断路器处于“合闸”状态时，推压“0”按钮，断路器即“分闸”，指示器由“1”转到“0”。
3.2.1.10电动分合闸的操作即断路器的“合、分”闸按钮一按即可。
3．2．3 M型智能控制器其它功能3．2．3．1 自诊断功能——控制器的自诊断功能主要用于对自身工作运行的检查和保护，当控制器内部环境工作温度超过80℃±5℃时，发出报警信号。
3．2．3．2 热模拟功能——控制器在线路发生过载或短路短延时故障动作时，具有一种模拟双金属片特性的记忆功能。
过载时记忆的能量30分钟释放结束，短路短延时的记忆能量15分钟释放结束，在此期间如闭合断路器发生过载或短路延时故障时，则延时动作时间变短，可使线路或设备得到较合适的保护。
3．2．3．3 故障记忆功能——当断路器故障分断后，控制器立即显示出故障类别，故障相及分断电流值。
如需要检查分断动作时间等可随时查阅。
3．2．3．4 MCR功能——断路器在合闸过程中或控制器在通电初始化时,遇到短路短延时故障时能立即转为瞬时分闸。
CW1系列智能型万能式断路器操作说明01贮能操作1. 手动贮能1.1 贮能时将贮能手柄上下反复扳动适当次数（约6～7次），当手感觉不到反力时就完成了贮能。
1.2 贮能完毕后，“贮能、释能”指示器在“贮能”位置。
2. 电动贮能控制回路通电后，电动贮能即自动运行（控制电路已接成自动预贮能形式时）。
02分合闸操作1. 手动分合闸操作1.1合闸当断路器处于贮能、断开状态时，推压黑色“ ■”按钮，断路器合闸，“分闸、合闸”指示器由“ ☉”转换到“ ■”，“贮能、释能”指示器由“贮能”状态转换到“释能”状态。
1.2分闸当断路器处于闭合状态时，推压红色“☉ ”按钮，断路器即分闸，“分闸、合闸”指示器由“■”转换到“☉ ”。
2. 电动分合闸操作2.1合闸当断路器处于贮能、断开状态时，将额定电压施加于合闸电磁铁上能使断路器合闸。
2.2分闸当断路器处于闭合状态时，将额定电压施加于分励脱扣器便能将断路器分闸。
03抽屉式断路器操作1. 断路器本体插入操作1.1拉出抽出导轨1.2将断路器本体放置在导轨上，注意断路器两凸出支架座应卡入导轨凹入处。
1.3将断路器本体向内推入，直至不能推动为止。
1.4抽出手柄，并将手柄六角完全插入抽屉座手柄内。
1.5顺时针转动手柄，直至为止指示器转至“连接”位置，并能听见抽屉座两侧有“咔嚓”两声，拉出手柄并放入原位。
1. 断路器本体抽出操作2.1首先将断路器本体从“连接”位置移动至“分离”位置（将手柄向逆时针方向摇动）。
2.2将手柄拔出后，拉出断路器本体，注意拉出断路器本体时，由于重心前移，要注意防止断路器倾倒及跌落。
2.3将断路器本体从抽屉内取出，然后将抽出导轨推回原处。
下面经典好文章直接点击查看电工必背常用口诀家用照明电路大全什么是五防开关柜？线路越级跳闸如何处理电工布线（接线）规范空开和漏电保护器的区别电线最规范的三种接法数字万能表使用方法图解电工经典基础知识各种计算口诀值得收藏电子镇流器与电感镇流器的区别以及接线图不慎零线和地线接反会产生什么后果老电工不告诉你的电气设备检修金规--我告诉你们了都看看吧德国弱电工程师出马，大家都汗颜了各类开关接线图与实物图对照解析数字万能表使用图解电工必背常用口诀阅读是一种成长，转载是一种智慧，分享是一种美德来源：文章所有知识产权版权归原创所有。
byew1-2000断路器说明书断路器的操作和控制，属于断路器中的自动化控制。
断路器的接线由断路器外壳和继电器等组成。
外壳通常是铝合金或其他耐高温材料制成，可直接安装于室内潮湿的环境中。
一般由主电源，继电器等组成，这些设备通常也称为接线盒或接线板之类的东西。
它们被连接在配电柜（箱）或控制柜（柜）上，当需要在电源上断开某些电路时，它们通常都是由具有良好绝缘特性的元器件或可直接使用电子元件构成的断路器系统。
如果需要使用电来打开开关的话，则必须将断路器处于低电压模式下运行，以保证开关能够安全地操作设备。
此外，通常不会正确可靠地进行这些方面的操作；因此，在某些情况下，由于断断器可能损坏或需要维修而无法完成操作过程和功能。
1.启动断路器断路器在开启的过程中动作。
它的触点通过触头或磁铁固定在相应的位置。
在断路器上，触点是由金属外壳固定在相应位置。
触点由两个以上触头组成。
第一个触头是可控制触头，它与触头所连接的电路相关联；第二个触头是固定触头，通常为2个以上。
当要开断某个电弧时，则必须按下触头按钮才能使该电弧熄灭。
首先让断路器处于接通状态：当打开断路器门时，先按住主开关按钮10 s左右；然后是按下分闸按钮或熔断器按钮；然后就是在触点附近旋转触点按钮10 s左右。
当断路器打开时，在触点附近旋转触点按钮10 s左右；然后旋转触发开关按钮；最后是按下开关按钮30 s左右；这样就完成了启动任务。
2.操作和操作断路器首先，断路器被放置在电气接线上的一个“电气操作台”中。
操作台可以用一组电线连接，从而确保操作台工作方式与电气断路器保持一致。
该接线具有可直接安装于接线盒内的插座或支架。
由于接线盒底部的接地装置可能会产生电弧而导致触电。
因此，操作台应通过接地装置可靠地接地。
断路器中的继电器由两部分组成：电源继电器和保护继电器。
它们位于电源外壳上并且可以直接连接到电气开关或控制设备。
其中包括一个保护继电器和两个电气接线单元；可以由一组固定在断路器外壳上的触点开关或保护单元组成；但当断路器处于工作状态时，则只需要将这个两部分组合到一起。
CW1-2000 型万能式断路器抽屉式断路器的操作：3.2.1拉出抽出导轨；3.2.1.1 将断路器本体放置在导轨上，注意断路器两凸出支架应卡入3.2.1.2导轨凹入处；3.2.1.3 将断路器本体向内推入，直至不能推动为止；3.2.1.4 抽出手柄，将手柄六角头完全插入抽屉座手柄孔内；顺时针转动手柄，直至位置指示器转至“连接”位置，并能3.2.1.5听到抽屉座内两侧有“咔哒”两声，取出手柄，放入原位；断路器取出操作是将手柄向逆时针方向转动；使位置指示器3.2.1.6 由“连接”位置移至“分离”位置；注意：拉出断路器本体时，由于重心前移，要防止断路器倾倒及跌落。
3.2.1.7 断路器储能操作可以手动也可以电动，储能完毕后，“储能、释能”指示器在“储能”位置；3.2.1.8 当断路器“储能”完毕，断路器在断开状态时，推至黑色按钮，断路器合闸，指示器由“ 0”转到“ 1”，“储能、释能”指示器由“储能”转到“释能”状态；3.2.1.9 当看到断路器处于“合闸”状态时，推压“ 0”按钮，断路器即“分闸”，指示器由“ 1”转到“ 0”。
3.2.1.10 电动分合闸的操作即断路器的“合、分”闸按钮一按即可。
3．2．3 M 型智能控制器其它功能3．2．3．1 自诊断功能——控制器的自诊断功能主要用于对自身工作运行的检查和保护，当控制器内部环境工作温度超过80℃±5℃时，发出报警信号。
3．2．3．2 热模拟功能——控制器在线路发生过载或短路短延时故障动作时，具有一种模拟双金属片特性的记忆功能。
过载时记忆的能量30 分钟释放结束，短路短延时的记忆能量15 分钟释放结束，在此期间如闭合断路器发生过载或短路延时故障时，则延时动作时间变短，可使线路或设备得到较合适的保护。
3．2．3．3 故障记忆功能——当断路器故障分断后，控制器立即显示出故障类别，故障相及分断电流值。
如需要检查分断动作时间等可随时查阅。
3．2．3．4 MCR功能——断路器在合闸过程中或控制器在通电初始化时, 遇到短路短延时故障时能立即转为瞬时分闸。
产品规格书产品名称：万能式断路器产品型号：NDW1-2000日期：2009-11-18编制审核批准一、适用范围与用途：NDW1系列万能式断路器产品适用于交流50Hz（或60Hz），额定工作电压400V至690V，额定工作电流400A至6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载，欠电压，短路，单相接地等故障的危害，同时也可以作为隔离开关使用。
具有多种保护功能，高精度的选择性保护，提高供电的可靠性。
二、产品名称：万能式断路器三、产品图片：四、规格型号：ND W 1- 2000□□□□智能控制器类型：3M－基本型；3H－通讯型极数代号：3－三极；4－四极；5－3P＋N额定电流（注1）安装结构：固定式不标C: 抽屉式壳架等级额定电流为2000A设计代号万能式断路器“Nader”牌低压电器注1：额定电流有：400A、630A、800A、1000A、1250A、1600A、2000A。
五、主要技术参数：1.电气特性▲额定绝缘电压Ui：1000V▲额定工作电压Ue：AC 400V、AC690V▲壳架等级额定电流Inm：2000A▲额定极限短路分断电流Icu：AC400V 80KA; AC690V 50KA▲额定运行短路分断电流Ics：AC400V 65KA; AC690V 50KA▲额定短时耐受电流Icw 1s：AC400V 50KA; AC690V 40KA▲辅助触点约定发热电流: 6A2.机电寿命▲免维护：13500次▲有维护：20000次3.正常工作环境▲海拔：≤2000m。
▲环境温度：-10℃~+70℃，24小时的平均值不超过＋35℃。
▲污染等级：3级。
▲防护等级：IP30、IP40(安装在柜体小室内且加装门框)▲使用类别：B类▲在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方。
垂直倾斜角不超过5度。
▲大气相对湿度在周围空气温度为＋40℃时，空气的相对湿度不超过50％，在较低的温度可以允许有较高的相对湿度。
CW1-2000型万能式断路器3.2.1抽屉式断路器的操作：3.2.1.1拉出抽出导轨；3.2.1.2将断路器本体放置在导轨上，注意断路器两凸出支架应卡入导轨凹入处；3.2.1.3将断路器本体向内推入，直至不能推动为止；3.2.1.4抽出手柄，将手柄六角头完全插入抽屉座手柄孔内；3.2.1.5顺时针转动手柄，直至位置指示器转至“连接”位置，并能听到抽屉座内两侧有“咔哒”两声，取出手柄，放入原位；3.2.1.6断路器取出操作是将手柄向逆时针方向转动；使位置指示器由“连接”位置移至“分离”位置；注意：拉出断路器本体时，由于重心前移，要防止断路器倾倒及跌落。
3.2.1.7断路器储能操作可以手动也可以电动，储能完毕后，“储能、释能”指示器在“储能”位置；3.2.1.8当断路器“储能”完毕，断路器在断开状态时，推至黑色按钮，断路器合闸，指示器由“0”转到“1”，“储能、释能”指示器由“储能”转到“释能”状态；3.2.1.9当看到断路器处于“合闸”状态时，推压“0”按钮，断路器即“分闸”，指示器由“1”转到“0”。
3.2.1.10电动分合闸的操作即断路器的“合、分”闸按钮一按即可。
3．2．3 M型智能控制器其它功能3．2．3．1 自诊断功能——控制器的自诊断功能主要用于对自身工作运行的检查和保护，当控制器内部环境工作温度超过80℃±5℃时，发出报警信号。
3．2．3．2 热模拟功能——控制器在线路发生过载或短路短延时故障动作时，具有一种模拟双金属片特性的记忆功能。
过载时记忆的能量30分钟释放结束，短路短延时的记忆能量15分钟释放结束，在此期间如闭合断路器发生过载或短路延时故障时，则延时动作时间变短，可使线路或设备得到较合适的保护。
3．2．3．3 故障记忆功能——当断路器故障分断后，控制器立即显示出故障类别，故障相及分断电流值。
如需要检查分断动作时间等可随时查阅。
3．2．3．4 MCR功能——断路器在合闸过程中或控制器在通电初始化时,遇到短路短延时故障时能立即转为瞬时分闸。
3．2．3．5 试验功能——控制器可分别进行对长延时，短延时，瞬时，接地故障保护特性试验。
试验分“脱扣”和“不脱扣”试验两种.☆☆注：脱扣试验为断路器为无负载时进行。
不脱扣试验为断路器有负载时，不允许断电时进行。
3．2．4 断路器送电荷的检查注：1智能控制器故障脱扣器复位按钮必须在复位状态。
2抽屉式断路器本体处于“试验”位置。
3.2.5 断路器运行的检查3.2.5.1确认端子连接和固定螺栓应紧固无松动3.2.5.2确认断路器二次回路端子连接牢固可靠3.2.5.3检查智能控制器显示是否正确3.2.5.4检查智能控制器保护特性整定值是否正确3.2.5.5检查断路器各端是否完整、正确3.2.5.6检查断路器位置指示是否正确3.2.6 断路器的运行的检查3.2.6.1听断路器内部有无异常3.2.6.2闻断路器内部有无异味3.2.6.3看断路器面板及控制器有无异常显示3.2.7 断路器的维护3.2.7.1定期对有磨擦、移动部件作润滑3.2.7.2检查断路器与母线连接处接触是否良好3.2.7.3检查断路器内有无尘埃及污垢3.2.7.4检查断路器二次回路端子连线是否可靠牢固3.2.7.5检查断路器机构是否灵活3.2.7.6检查断路器触头、触指磨损情况，灭弧室是否干净3.2.7.7检查断路器合、分闸运动的动作是否正常 3.2.7.8检查断路器智能控制器保护定值是否正确、试验是否正确好用3.2.7.9断路器修完用1000V摇表测绝缘电阻，应不小于20兆欧断路器使用3.2.8智能控制器保护特性整定值检查3.2.8.1将智能控制器通于24V直流电源3.2.8.2按“设定”键，CED显示各保护特性整定值3.2.8.3如欲修改整定值则按+/-键,调整各整定值;3.2.8.4整定值调整完后,按贮存键,保存修改值.3.2.8.5再次投运前,应检查控制器设定参数,在试验位置,二次回路通电或用24v直流电进行模拟试验，各种模拟试验正确后，方可投入运行。
其操作方法如下:3.2.8.5.1按选择键，选择欲试验的电流相；3.2.8.5.2按+/-键，至合适的试验电流；3.2.8.5.3按脱扣键或按不脱扣键进行试验；3.2.8.5.4试验灯亮，控制器进入试验状态，断路器依试验保护电流大小进入保护动作范围脱扣分闸或在显示不脱扣。
3.2.9 CW/型断路器常见故障及排除方法** 当断路器故障脱扣后，CW1智能控制器对系统进行故障闭锁，此时系统不发生任何动作，黄色“故障”字符闪烁必须待故障排除后，人工按下控制器复位按钮才能解除系统闭锁恢复正常工作。
CW1断路器的附件欠电压脱扣器分励脱扣器合闸电磁铁电动操作机构辅助开关3.2 CW1-2000型万能式断路器3.2.1抽屉式断路器的操作：3.2.1.1拉出抽出导轨；3.2.1.2将断路器本体放置在导轨上，注意断路器两凸出支架应卡入导轨凹入处；3.2.1.3将断路器本体向内推入，直至不能推动为止；3.2.1.4抽出手柄，将手柄六角头完全插入抽屉座手柄孔内；3.2.1.5顺时针转动手柄，直至位置指示器转至“连接”位置，并能听到抽屉座内两侧有“咔哒”两声，取出手柄，放入原位；3.2.1.6断路器取出操作是将手柄向逆时针方向转动；使位置指示器由“连接”位置移至“分离”位置；注意：拉出断路器本体时，由于重心前移，要防止断路器倾倒及跌落。
3.2.1.7断路器储能操作可以手动也可以电动，储能完毕后，“储能、释能”指示器在“储能”位置；3.2.1.8当断路器“储能”完毕，断路器在断开状态时，推至黑色按钮，断路器合闸，指示器由“0”转到“1”，“储能、释能”指示器由“储能”转到“释能”状态；3.2.1.9当看到断路器处于“合闸”状态时，推压“0”按钮，断路器即“分闸”，指示器由“1”转到“0”。
3.2.1.10电动分合闸的操作即断路器的“合、分”闸按钮一按即可。
3．2．3 M型智能控制器其它功能3．2．3．1 自诊断功能——控制器的自诊断功能主要用于对自身工作运行的检查和保护，当控制器内部环境工作温度超过80℃±5℃时，发出报警信号。
3．2．3．2 热模拟功能——控制器在线路发生过载或短路短延时故障动作时，具有一种模拟双金属片特性的记忆功能。
过载时记忆的能量30分钟释放结束，短路短延时的记忆能量15分钟释放结束，在此期间如闭合断路器发生过载或短路延时故障时，则延时动作时间变短，可使线路或设备得到较合适的保护。
3．2．3．3 故障记忆功能——当断路器故障分断后，控制器立即显示出故障类别，故障相及分断电流值。
如需要检查分断动作时间等可随时查阅。
3．2．3．4 MCR功能——断路器在合闸过程中或控制器在通电初始化时；遇到短路短延时故障时能立即转为瞬时分闸。
3．2．3．5 试验功能——控制器可分别进行对长延时，短延时，瞬时，接地故障保护特性试验。
试验分“脱扣”和“不脱扣”试验两种“脱扣”试验就是按“不脱扣”按钮，断路器不分闸。
注：脱扣试验为断路器为无负载时进行。
不脱扣试验为断路器有负载时，不允许断电时进行。
3．2．4 断路器送电荷的检查注：1智能控制器故障脱扣器复位按钮必须在复位状态。
2抽屉式断路器本体处于“试验”位置。
3.2.5 断路器运行的检查3.2.5.1确认端子连接和固定螺栓应紧固无松动3.2.5.2确认断路器二次回路端子连接牢固可靠3.2.5.3检查智能控制器显示是否正确3.2.5.4检查智能控制器保护特性整定值是否正确3.2.5.5检查断路器各端是否完整、正确3.2.5.6检查断路器位置指示是否正确3.2.6 断路器的运行的检查3.2.6.1听断路器内部有无异常3.2.6.2闻断路器内部有无异味3.2.6.3看断路器面板及控制器有无异常显示3.2.7 断路器的维护3.2.7.1定期对有磨擦、移动部件作润滑3.2.7.2检查断路器与母线连接处接触是否良好3.2.7.3检查断路器内有无尘埃及污垢3.2.7.4检查断路器二次回路端子连线是否可靠牢固3.2.7.5检查断路器机构是否灵活3.2.7.6检查断路器触头、触指磨损情况，灭弧室是否干净3.2.7.7检查断路器合、分闸运动的动作是否正常3.2.7.8检查断路器智能控制器保护定值是否正确、试验是否正确好用3.2.7.9断路器修完用1000V摇表测绝缘电阻，应不小于20兆欧断路器使用3.2.8智能控制器保护特性整定值检查3.2.8.1将智能控制器通于24V直流电源3.2.8.2按“设定”键，CED显示各保护特性整定值3.2.8.3如欲修改整定值则按+/-键,调整各整定值;3.2.8.4整定值调整完后,按贮存键,保存修改值.3.2.8.5再次投运前,应检查控制器设定参数,在试验位置,二次回路通电或用24v直流电进行模拟试验，各种模拟试验正确后，方可投入运行。
其操作方法如下；3．2．8．5．1按选择键，选择欲试验的电流相；3．2．8．5．2按+/-键，至合适的试验电流；3．2．8．5．3按脱扣键或按不脱扣键进行试验；3．2．8．5．4试验灯亮，控制器进入试验状态，断路器依试验保护电流大小进入保护动作范围脱扣分闸或在显示不脱扣。
3.2.9 CW/型断路器常见故障及排除方法** 当断路器故障脱扣后，CW1智能控制器对系统进行故障闭锁，此时系统不发生任何动作，黄色“故障”字符闪烁必须待故障排除后，人工按下控制器复位按钮才能解除系统闭锁恢复正常工作。
CW1断路器的附件欠电压脱扣器分励脱扣器合闸电磁铁电动操作机构辅助开关380V自用电开关保护控制说明：1. 故障脱扣复位按钮； 2. 断路器额定电流 3. 电流时间显示屏 4. 电流时间单位5 三相电流、接地故障电流及最大电流指示6. 电流时间选择键7.清灯键8.瞬动故障指示 9.短路短延时故障指示10.过载延时故障指示 11.接地故障指示12.长延时动作时间整定指示（兼报警）13.长延时动作时间整定指示14.短延时电流整定指示（兼报警）15. 短延时动作时间整定指示16. 瞬动电流整定指示（兼报警）17. 故障检查键18.触头磨损检查按钮19.负载监控信号2电流整定（兼报警）20.整定值递减21.整定值递增22.试验用电源插座（DC 24V）23.贮存键24.贮存指示25.不脱扣试验按钮26.脱扣试验按钮27.负载监控信号1电流整定（兼报警）28.各种保护值的设定按钮29.接地动作时间整定指示30.接地电流整定指示（兼报警）31.脱扣指示。
32.试验指示。
3.2.2M型智能控制器面板说明：（1）复位—故障脱扣复位按钮。
（2）显示屏-显示电流/时间（3）A。
KA。
S-电流/时间单位（4）I G。
I1。
