第四节焊接工艺基础知识一、焊接接头的种类及接头型式焊接中，由于焊件的厚度、结构及使用条件的不同，其接头型式及坡口形式也不同。
焊接接头型式有：对接接头、T形接头、角接接头及搭接接头等。
(一)对接接头两件表面构成大于或等于135°，小于或等于180°夹角的接头，叫做对接接头。
在各种焊接结构中它是采用最多的一种接头型式。
钢板厚度在6mm以下，除重要结构外，一般不开坡口。
厚度不同的钢板对接的两板厚度差(δ—δ1)不超过表1—2规定时，则焊缝坡口的基本形式与尺寸按较厚板的尺寸数据来选取；否则，应在厚板上作出如图1—8所示的单面或双面削薄；其削薄长度L≥3(δ—δ1)。
图1—8 不同厚度板材的对接(a)单面削薄，(b)双面削薄(二)角接接头两焊件端面间构成大于30°、小于135°夹角的接头，叫做角接接头，见图1—9。
这种接头受力状况不太好，常用于不重要的结构中。
图1—9 角接接头(a)I形坡口；(b)带钝边单边V形坡口(三)T形接头一件之端面与另一件表面构成直角或近似直角的接头，叫做T形接头，见图1—10。
图1—10 T形接头(四)搭接接头两件部分重叠构成的接头叫搭接接头，见图1—11。
图1—11 搭接接头(a)I形坡口，(b)圆孔内塞焊；(c)长孔内角焊搭接接头根据其结构形式和对强度的要求，分为不开坡口、圆孔内塞焊和长孔内角焊三种形式，见图1—11。
I形坡口的搭接接头，一般用于厚度12mm以下的钢板，其重叠部分≥2(δ1+δ2)，双面焊接。
这种接头用于不重要的结构中。
当遇到重叠部分的面积较大时，可根据板厚及强度要求，分别采用不同大小和数量的圆孔内塞焊或长孔内角焊的接头型式。
二、焊缝坡口的基本形式与尺寸(一)坡口形式根据坡口的形状，坡口分成I形(不开坡口)、V形、Y形、双Y形、U形、双U形、单边V形、双单边Y形、J形等各种坡口形式。
V形和Y形坡口的加工和施焊方便(不必翻转焊件)，但焊后容易产生角变形。
焊接工艺基础知识在现代制造业中，焊接是一项至关重要的技术。
它将多个金属部件连接在一起，形成坚固的整体结构。
焊接涉及到各种复杂的工艺和技术，掌握焊接基础知识对于成为一名合格的焊工至关重要。
本文将介绍一些焊接工艺的基本概念和技术要点。
一、焊接的定义和分类焊接是指通过加热金属部件至熔点，在一定条件下使它们熔融并冷却后连接在一起的方法。
根据焊接材料的不同，可以将焊接分为金属焊接和非金属焊接。
金属焊接主要包括电弧焊、气体焊、摩擦焊等。
非金属焊接则包括塑料焊接、橡胶焊接等。
二、焊接过程焊接过程包括预热、熔化、冷却三个阶段。
在预热阶段，通过加热金属部件，使其温度达到一定程度，以保证焊接质量。
在熔化阶段，焊接材料会熔融形成焊缝。
在冷却阶段，焊缝会逐渐冷却并形成坚固的连接。
三、焊接材料焊接常用的金属材料包括钢、铝、铜等。
这些材料具有良好的导电性和导热性，适合进行焊接。
此外，焊接中还需要使用焊条、焊丝等辅助材料，以提供熔化金属的填充。
四、焊接技术要点1. 准备工作：在进行焊接之前，首先需要对金属部件进行清洁和除锈处理，以保证焊接接头的质量。
2. 焊接位置：选择正确的焊接位置和角度对于焊接质量至关重要。
在焊接过程中，应尽可能使焊接接头暴露在焊接区域。
3. 焊接电流和温度：控制好焊接电流和温度是保证焊接质量的重要因素。
根据不同的金属材料和焊接方式，选择合适的电流和温度进行焊接。
4. 焊接速度：焊接速度对于焊接质量有着重要影响。
过快的焊接速度会导致焊接接头质量不均匀，过慢则容易产生焊缝缺陷。
5. 焊接保护：在焊接过程中，应采取适当的保护措施，如使用惰性气体进行保护焊接，以防止焊接接头受到空气中的氧气和水蒸汽影响。
五、焊接质量检测焊接完成后，需要对焊接质量进行检测。
常用的焊接质量检测方法包括目测、X射线检测、超声波检测等。
这些方法可以判断焊接接头是否存在缺陷和裂纹等问题。
六、焊接安全在进行焊接作业时，需要注意安全问题。
焊接作业中会产生高温和明火，必须佩戴防护用品，如焊接面罩、手套等，以避免受伤。

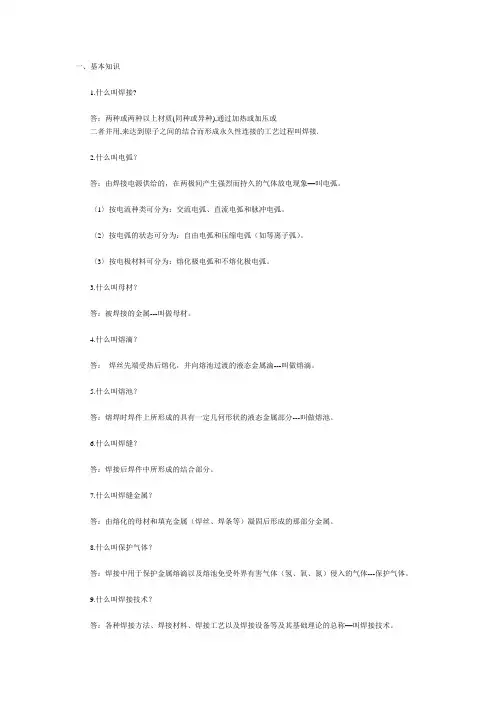

一、基本知识1.什么叫焊接?答：两种或两种以上材质(同种或异种),通过加热或加压或二者并用,来达到原子之间的结合而形成永久性连接的工艺过程叫焊接.2.什么叫电弧？答：由焊接电源供给的，在两极间产生强烈而持久的气体放电现象—叫电弧。
〈1〉按电流种类可分为：交流电弧、直流电弧和脉冲电弧。
〈2〉按电弧的状态可分为：自由电弧和压缩电弧（如等离子弧）。
〈3〉按电极材料可分为：熔化极电弧和不熔化极电弧。
3.什么叫母材？答：被焊接的金属---叫做母材。
4.什么叫熔滴？答：焊丝先端受热后熔化，并向熔池过渡的液态金属滴---叫做熔滴。
5.什么叫熔池？答：熔焊时焊件上所形成的具有一定几何形状的液态金属部分---叫做熔池。
6.什么叫焊缝？答：焊接后焊件中所形成的结合部分。
7.什么叫焊缝金属？答：由熔化的母材和填充金属（焊丝、焊条等）凝固后形成的那部分金属。
8.什么叫保护气体？答：焊接中用于保护金属熔滴以及熔池免受外界有害气体（氢、氧、氮）侵入的气体---保护气体。
9.什么叫焊接技术？答：各种焊接方法、焊接材料、焊接工艺以及焊接设备等及其基础理论的总称—叫焊接技术。
10.什么叫焊接工艺？它有哪些内容？答：焊接过程中的一整套工艺程序及其技术规定。
内容包括：焊接方法、焊前准备加工、装配、焊接材料、焊接设备、焊接顺序、焊接操作、焊接工艺参数以及焊后处理等。
11.什么叫CO2焊接？答：用纯度> 99.98% 的CO2做保护气体的熔化极气体保护焊—称为CO2焊。
12.什么叫MAG焊接？答：用混合气体75--95% Ar + 25--5 % CO2 ，（标准配比：80%Ar + 20%CO2 ）做保护气体的熔化极气体保护焊—称为MAG焊。
13.什么叫MIG焊接？答：〈1〉用高纯度氩气Ar≥ 99.99%做保护气体的熔化极气体保护焊接铝及铝合金、铜及铜合金等有色金属；〈2〉用98% Ar + 2%O2 或95%Ar + 5%CO2做保护气体的熔化极气体保护焊接实心不锈钢焊丝的工艺方法--称为MIG焊。
焊接⼯艺基础知识1、焊接的特点与分类 焊接与铆接等其他加⼯⽅法相⽐，具有减轻结构重量，节省材料；⽣产效率⾼，易实现机械化和⾃动化；接头密封性好，⼒学性能⾼；⼯作过程中⽆噪⾳等优点。
其不⾜之处是会引起焊接接头组织、性能的变化，同时焊件还会产⽣较⼤的应⼒和变形。
焊接主要⽤于制造各种⾦属构件，如建筑结构、船体、车辆、锅炉及各种压⼒容器。
此外，焊接也常⽤于制造机械零件，如重型机械的机架、底座、箱体、轴、齿轮等。
焊接⽅法的种类很多，按焊接过程的特点，可归纳为三⼤类，即熔焊、压焊和钎焊。
熔焊是将两个焊件局部加热到熔化状态，并加⼊填充⾦属，冷却凝固后形成牢固的接头，常⽤的熔焊有电弧焊、⽓焊、电渣焊、电⼦束焊、激光焊和等离⼦弧焊等。
压焊是在焊接时，不论焊件是否加热，必须对焊件施加⼀定的压⼒，使两者结合⾯紧密接触并产⽣⼀定的塑性变形，从⽽将两焊件焊接在⼀起。
常⽤的压焊有电阻焊、摩擦焊、扩散焊、爆炸焊、冷压焊和超声波焊等。
钎焊是指采⽤⽐焊件熔点低的钎料和焊件⼀起加热，使钎料熔化，焊件不熔化，钎料熔化后填充到与焊件连接处的间隙，待钎料凝固后，两焊件就被连接成整体的⽅法。
常⽤的钎焊有锡焊、铜焊等。
主要焊接⽅法分类见下图所⽰。
2、焊接接头的组织与性能 （1）焊缝的组织与性能 ⽤焊接⽅法连接的接头称焊接接头，简称接头。
焊接接头由焊缝区、熔合区、热影响区三部分组成的。
焊缝两侧因焊接热作⽤⽽导致母材的组织和性能发⽣变化的区域称为焊接热影响区。
焊缝和母材的交界线称为熔合线，熔合线两侧有⼀个⽐较窄⼩的焊缝与热影响区的过渡区，称为熔合区。
焊缝组织是由熔池⾦属结晶得到的柱状铸态组织，由铁素体和少量珠光体组成。
铸态组织晶粒粗⼤，组织不致密。
但由于焊接熔池体积⼩，冷却速度快，焊条药⽪、焊剂或焊丝在焊接过程中的渗合⾦作⽤，使得焊缝⾦属中锰、硅等合⾦元素含量可能⾼于母材，所以焊缝⾦属的⼒学性能不低于母材，特别是强度容易达到。
（2）热影响区及熔合区的组织与性能 上图为低碳钢焊接接头的组织变化情况。

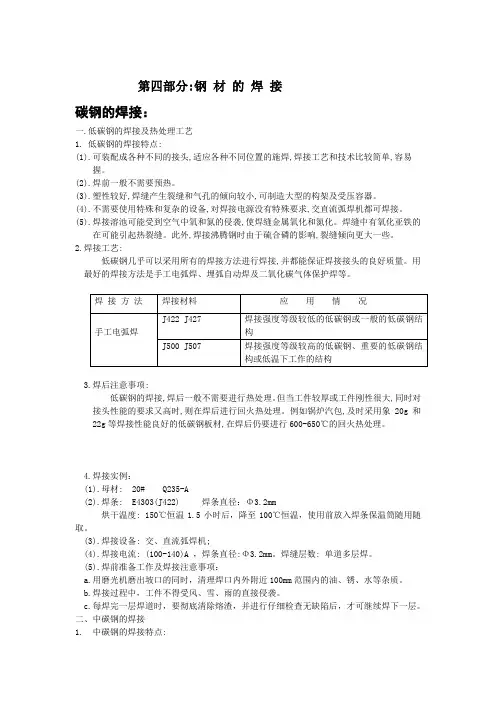

第四部分:钢材的焊接碳钢的焊接：一.低碳钢的焊接及热处理工艺1. 低碳钢的焊接特点:(1).可装配成各种不同的接头,适应各种不同位置的施焊,焊接工艺和技术比较简单,容易握。
(2).焊前一般不需要预热。
(3).塑性较好,焊缝产生裂缝和气孔的倾向较小,可制造大型的构架及受压容器。
(4).不需要使用特殊和复杂的设备,对焊接电源没有特殊要求,交直流弧焊机都可焊接。
(5).焊接溶池可能受到空气中氧和氮的侵袭,使焊缝金属氧化和氮化。
焊缝中有氧化亚铁的在可能引起热裂缝。
此外,焊接沸腾钢时由于硫合磷的影响,裂缝倾向更大一些。
2.焊接工艺:低碳钢几乎可以采用所有的焊接方法进行焊接,并都能保证焊接接头的良好质量。
用最好的焊接方法是手工电弧焊、埋弧自动焊及二氧化碳气体保护焊等。
3.焊后注意事项:低碳钢的焊接,焊后一般不需要进行热处理。
但当工件较厚或工件刚性很大,同时对接头性能的要求又高时,则在焊后进行回火热处理。
例如锅炉汽包,及时采用象20g和22g等焊接性能良好的低碳钢板材,在焊后仍要进行600-650℃的回火热处理。
4.焊接实例：(1).母材: 20# Q235-A(2).焊条: E4303(J422) 焊条直径：Φ3.2mm烘干温度: 150℃恒温1.5小时后，降至100℃恒温，使用前放入焊条保温筒随用随取。
(3).焊接设备: 交、直流弧焊机;(4).焊接电流: (100-140)A ，焊条直径:Φ3.2mm。
焊缝层数: 单道多层焊。
(5).焊前准备工作及焊接注意事项：a.用磨光机磨出坡口的同时，清理焊口内外附近100mm范围内的油、锈、水等杂质。
b.焊接过程中，工件不得受风、雪、雨的直接侵袭。
c.每焊完一层焊道时，要彻底清除熔渣，并进行仔细检查无缺陷后，才可继续焊下一层。
二、中碳钢的焊接1. 中碳钢的焊接特点:(1).热影响区容易产生低塑性的淬硬组织。
含碳量越高,板厚越大,•这种淬硬倾向越大。
焊件刚度较大和焊条选用不当时,容易产生冷裂纹。
第四节焊接工艺基础知识一、焊接接头的种类及接头型式焊接中，由于焊件的厚度、结构及使用条件的不同，其接头型式及坡口形式也不同。
焊接接头型式有：对接接头、T形接头、角接接头及搭接接头等。
(一)对接接头两件表面构成大于或等于135°，小于或等于180°夹角的接头，叫做对接接头。
在各种焊接结构中它是采用最多的一种接头型式。
钢板厚度在6mm以下，除重要结构外，一般不开坡口。
厚度不同的钢板对接的两板厚度差(δ—δ1)不超过表1—2规定时，则焊缝坡口的基本形式与尺寸按较厚板的尺寸数据来选取；否则，应在厚板上作出如图1—8所示的单面或双面削薄；其削薄长度L≥3(δ—δ1)。
图1—8 不同厚度板材的对接(a)单面削薄，(b)双面削薄较薄板厚度δ1≤2～5 >5～9 >9～12 >12 允许厚度差(δ—δ1) 1 2 3 4(二)角接接头两焊件端面间构成大于30°、小于135°夹角的接头，叫做角接接头，见图1—9。
这种接头受力状况不太好，常用于不重要的结构中。
图1—9 角接接头(a)I形坡口；(b)带钝边单边V形坡口(三)T形接头一件之端面与另一件表面构成直角或近似直角的接头，叫做T形接头，见图1—10。
图1—10 T形接头(四)搭接接头两件部分重叠构成的接头叫搭接接头，见图1—11。
图1—11 搭接接头(a)I形坡口，(b)圆孔内塞焊；(c)长孔内角焊搭接接头根据其结构形式和对强度的要求，分为不开坡口、圆孔内塞焊和长孔内角焊三种形式，见图1—11。
I形坡口的搭接接头，一般用于厚度12mm以下的钢板，其重叠部分≥2(δ1+δ2)，双面焊接。
这种接头用于不重要的结构中。
当遇到重叠部分的面积较大时，可根据板厚及强度要求，分别采用不同大小和数量的圆孔内塞焊或长孔内角焊的接头型式。
二、焊缝坡口的基本形式与尺寸(一)坡口形式根据坡口的形状，坡口分成I形(不开坡口)、V形、Y形、双Y形、U形、双U形、单边V形、双单边Y形、J形等各种坡口形式。
V形和Y形坡口的加工和施焊方便(不必翻转焊件)，但焊后容易产生角变形。
双Y形坡口是在V形坡口的基础上发展的。
当焊件厚度增大时，采用双Y形代替V形坡口，在同样厚度下，可减少焊缝金属量约1/2，并且可对称施焊，焊后的残余变形较小。
缺点是焊接过程中要翻转焊件，在筒形焊件的内部施焊，使劳动条件变差。
U形坡口的填充金属量在焊件厚度相同的条件下比V形坡口小得多，但这种坡口的加工较复杂。
(二)坡口的几何尺寸(1)坡口面待焊件上的坡口表面叫坡口面。
(2)坡口面角度和坡口角度待加工坡口的端面与坡口面之间的夹角叫坡口面角度，两坡口面之间的夹角叫坡口角度，见图1—12。
(3)根部间隙焊前在接头根部之间预留的空隙叫根部间隙，见图1—12。
其作用在于打底焊时能保证根部焊透。
根部间隙又叫装配间隙。
(4)钝边焊件开坡口时，沿焊件接头坡口根部的端面直边部分叫钝边，见图1—12。
钝边的作用是防止根部烧穿。
(5)根部半径在J形、U形坡口底部的圆角半径叫根部半径(见图1—12)。
它的作用是增大坡口根部的空间，以便焊透根部。
图1—12 坡口的几何尺寸三、焊接位置种类根据GB／T3375—94《焊接术语》的规定，焊接位置，即熔焊时，焊件接缝所处的空间位置，可用焊缝倾角和焊缝转角来表示。
有平焊、立焊、横焊和仰焊位置等。
焊缝倾角，即焊缝轴线与水平面之间的夹角，见图1—13。
图1—13 焊缝倾角焊缝转角，即焊缝中心线(焊根和盖面层中心连线)和水平参照面Y轴的夹角，见图1—14。
图1—14 焊缝转角(1)平焊位置焊缝倾角0°，焊缝转角90°的焊接位置，见图1—15(a)。
图1—15 各种焊接位置(a)平焊(b)横焊(c)立焊(d)仰焊(e)平角焊(f)仰角焊(2)横焊位置焊缝倾角0°，180°；焊缝转角0°，180°的对接位置，见图1—15(b)。
(3)立焊位置焊缝倾角90°(立向上)，270°(立向下)的焊接位置，见图1—15(c)。
(4)仰焊位置对接焊缝倾角0°，180°；转角270°的焊接位置，如图1—15(d)。
此外，对于角焊位置还规定了另外两种焊接位置。
(5)平角焊位置角焊缝倾角0°，180°；转角45°，135°的角焊位置，见图1—15(e)。
(6)仰角焊位置倾角0°，180°；转角225°，315°的角焊位置，见图1—15(f)。
在平焊位置、横焊位置、立焊位置、仰焊位置进行的焊接分别称为平焊、横焊、立焊、仰焊。
T 形、十字形和角接接头处于平焊位置进行的焊接称为船形焊。
在工程上常用的水平固定管的焊接，由于在管子360°的焊接中，有仰焊、立焊、平焊，所以称全位置焊接。
当焊件接缝置于倾斜位置(除平、横、立、仰焊位置以外)时进行的焊接称为倾斜焊。
四、焊缝形式及形状尺寸(一)焊缝形式焊缝按不同分类方法可分为下列几种形式：(1)根据GB／T 3375—94的规定，按焊缝结合形式，分为对接焊缝、角焊缝、塞焊缝、槽焊缝和端接焊缝五种：1)对接焊缝：在焊件的坡口面间或一零件的坡口面与另一零件表面间焊接的焊缝，2)角焊缝：沿两直交或近直交零件的交线所焊接的焊缝。
3)端接焊缝：构成端接接头所形成的焊缝。
4)塞焊缝：两零件相叠，其中一块开圆孔，在圆孔中焊接两板所形成的焊缝，只在孔内焊角焊缝者不称塞焊。
5)槽焊缝：两板相叠，其中一块开长孔，在长孔中焊接两板的焊缝，只焊角焊缝者不称槽焊。
(2)按施焊时焊缝在空间所处位置分为平焊缝、立焊缝、横焊缝及仰焊缝四种形式。
(3)按焊缝断续情况分为连续焊缝和断续焊缝两种形式。
断续焊缝又分为交错式和并列式两种(图1—16)，焊缝尺寸除注明焊脚K外，还注明断续焊缝中每一段焊缝的长度l和间距e，并以符号“Z”表示交错式焊缝。
图1—16 断续角焊缝(a)交错式(b)并列式(二)焊缝的形状尺寸焊缝的形状用一系列几何尺寸来表示，不同形式的焊缝，其形状参数也不一样。
1．焊缝宽度焊缝表面与母材的交界处叫焊趾。
焊缝表面两焊趾之间的距离叫焊缝宽度，如图1—17。
图1—17焊缝宽度2．余高超出母材表面焊趾连线上面的那部分焊缝金属的最大高度叫余高，见图1—18。
在静载下它有一定的加强作用，所以它又叫加强高。
但在动载或交变载荷下，它非但不起加强作用，反而因焊趾处应力集中易于促使脆断。
所以余高不能低于母材但也不能过高。
手弧焊时的余高值为0～3mm。
图1—18 余高3．熔深在焊接接头横载面上，母材或前道焊缝熔化的深度叫熔深，见图1—19。
图1—19 熔深(a)对接接头熔深(b)搭接接头熔深(c)T形接头熔深4．焊缝厚度在焊缝横截面中，从焊缝正面到焊缝背面的距离，叫焊缝厚度，见图1—20。
图1—20 焊缝厚度及焊脚(a)凸形角焊缝(b)凹形角焊缝焊缝计算厚度是设计焊缝时使用的焊缝厚度。
对接焊缝焊透日寸它等于焊件的厚度；角焊缝时它等于在角焊缝横截内画出的最大直角等腰三角形中，从直角的顶点到斜边的垂线长度，习惯上也称喉厚，见图1—20。
5．焊脚角焊缝的横截面中，从一个直角面上的焊趾到另一个直角面表面的最小距离，叫做焊脚。
在角焊缝的横截面中画出的最大等腰直角三角形中直角边的长度叫焊脚尺寸，见图1—20。
6．焊缝成形系数图1—21 焊缝成形系数的计算熔焊时，在单道焊缝横截面上焊缝宽度(B)与焊缝计算厚度(H)的比值(ф＝B／H)，叫焊缝成形系数，见图1—21。
该系数值小，则表示焊缝窄而深，这样的焊缝中容易产生气孔和裂纹，所以焊缝成形系数应该保持一定的数值，例如埋弧自动焊的焊缝成形系数ф要大于1．3。
7．熔合比是指熔焊时，被熔化的母材在焊道金属中所占的百分比。
各种接头、坡口和焊缝的形式见表1—3。
表1—3 各种坡口、接头及焊缝形式五、焊缝符号表示法焊缝符号一般由基本符号和指引线组成。
必要时还可以加上辅助符号、补充符号和焊缝尺寸符号等。
(一)符号根据GB324—88《焊缝符号表示法》的规定，焊缝符号可以分为以下几种：(1)基本符号基本符号是表示焊缝横截面形状的符号，见表1—4。
(2)辅助符号辅助符号是表示焊缝表面形状特征的符号，见表1—5。
应用示例见表1—6。
(3)补充符号补充符号是为了补充说明焊缝的某些特征而采用的符号，见表1—7。
应用示例见表1—8。
表1—4基本符号注：1)不完全熔化的卷边焊缝用I形焊缝符号来表示，并加注焊缝有效厚度S。
表1—5辅助符号表1—6 辅助符号的应用示例表1—7补充符号表1—8 补充符号应用示例(二)符号在图纸上的位置1．基本要求完整的焊缝表示方法除了上述基本符号、辅助符号、补充符号以外，还包括指引线、焊缝尺寸符号及数据。
指引线一般由带有箭头的指引线(简称箭头线)和两条基准线(一条为实线，另一条为虚线)两部分组成。
如图1—22所示。
图1—22 指引线2．箭头线和接头的关系图1—23和图1—24给出的示例说明下列术语的含义：图1—23 带单角焊缝的T型接头(a)焊缝在箭头侧(b)焊缝在非箭头侧图1—24 双角焊缝的十字接头a．接头的箭头侧；b．接头的非箭头侧3．箭头线的位置箭头线相对焊缝的位置一般没有特殊要求，见图1—25(a)、(b)。
但是在标注单边V、单边Y、J 形焊缝时，箭头线应指向带有坡口一侧的工件，见图1—25(c)、(d)。
必要时，允许箭头线弯折一次，如图1—26。
图1—25 箭头线的位置图1—26 弯折的箭头线4．基准线的位置基准线的虚线可以画在基准线的实线下侧或上侧。
基准线一般应与图样的底边相平行，但在特殊条件下亦可与底边相垂直。
5．基本符号相对基准线的位置基本符号相对基准线的位置见图1—27(a)、(b)、(c)、(d)；标注对称焊缝及双面焊缝时，不加虚线。
图1—27 基本符号相对基准线的位置(三)焊缝尺寸符号及其标注位置(1)焊缝尺寸符号，见表1—9。
表1—9焊缝尺寸符号(2)焊缝尺寸符号及数据的标注原则，如图1—28：1)焊缝横截面上的尺寸标在基本符号的左侧；2)焊缝长度方向尺寸标在基本符号的右侧；图1—28 焊缝尺寸的标注原则3)坡口角度、坡口面角度、根部间隙等尺寸标在基本符号的上侧或下侧；4)相同焊缝数量符号标在尾部；5)当需要标注的尺寸数据较多又不易分辩时，可在数据前面增加相应的尺寸符号。
当箭头线方向变化时，上述原则不变。
(3)关于尺寸符号的说明1)在基本符号的右侧无任何标注且又无其他说明时，表示焊缝在工件的整个长度上是连续的。
2)在基本符号在左侧无任何标注且又无其他说明时，表示对接焊缝要完全焊透。
