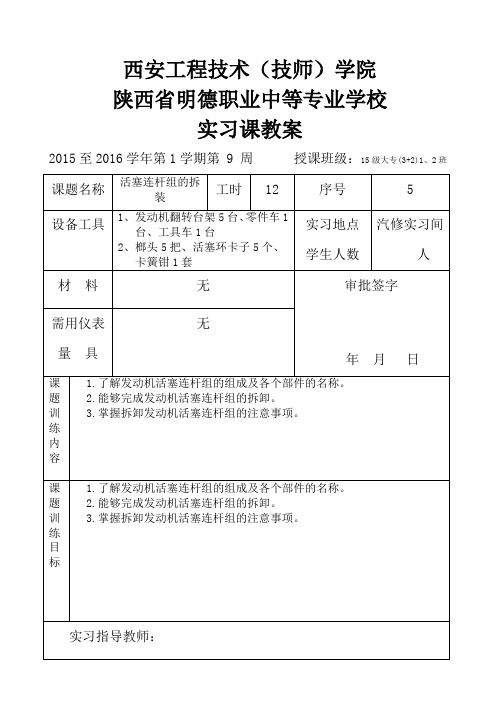

西安工程技术（技师）学院陕西省明德职业中等专业学校实习课教案2015至2016学年第1学期第 9 周授课班级：15级大专(3+2)1、2班一、课题名称：活塞连杆组的拆装二、目的：1.了解发动机活塞连杆组的组成及各个部件的名称。
2.能够完成发动机活塞连杆组的拆卸。
3.掌握拆卸发动机活塞连杆组的注意事项。
三、工时：练习 12 小时四、需用设备：1、发动机翻转台架5台、零件车1台、工具车1台2、榔头5把、活塞环卡子5个、卡簧钳1套五、材料：六、功能介绍：1.了解发动机活塞连杆组的组成及各个部件的名称。
2.能够完成发动机活塞连杆组的拆卸。
3.掌握拆卸发动机活塞连杆组的注意事项。
七、安全及注意事项：汽车维修安全操作规程1、工作前应检查所使用工具是否完好。
施工时工具必须摆放整齐，不得随地乱放，工作后应将工具清点检查并擦干净，按要求放入工具车或工具箱内。
2、拆装零部件时，必须使用合适工具或专用工具，不得大力蛮干，不得用硬物手锤直接敲击零件。
所有零件拆卸后要按顺序摆放整齐，不得随地堆放。
3、废油应倒入指定废油桶收集，不得随地倒流或倒入排水沟内，防止废油污染。
4、修理作业时应注意保护汽车漆面光泽、装饰、座位以及地毯，并保持修理车辆的整洁。
车间内不准吸烟。
5、转动发动机台架时要注意安全防止脱落，要求加公斤力矩的螺栓、螺母应按照技术要求。
6、修配过程中应认真检查原件或更换件是否符合技术要求，并严格按修理技术规范精心进行作业和检查调试。
7、在清洗和检查零件时要爱护测量工具，清洗时要主要汽油的使用，不得使用明火防止发生火灾。
八、课题：拆卸工艺步骤一、操作前的准备工作1、清理工位、准备工具和物品，2、检查发动机台架的完整情况、和紧固情况。
3、转动发动机台架使油底壳朝上。
提示：培养学生良好的工作习惯，有利于安全操作和提高效率。
二、拆卸油底壳1、拆油底壳。
提示：拆卸螺栓时要由内向外对角三、拆卸曲轴正时齿轮1、拆卸曲轴正时齿轮紧固螺栓提示：用木棒固定曲轴的左侧2、拆卸曲轴正时齿轮提示：如果用手不能拆下可用两个螺钉旋出四、拆卸机油泵1、拆下曲轴前端油封盖总成提示：拆卸时可用橡胶锤轻敲2、拆下发动机前油封提示：可用瓶口螺丝刀撬出油封，油封为一次性。
国家示范校建设教学工作页（汽车发动机拆装与检修）专业：汽车运用与维修班级：二○一四年前言《汽车发动机拆装与检修》工作单是与校本教材《汽车发动机拆装与检修》配套使用的学生工作单。
工作单对学生学习过程起引领和指导作用，本书的编写充分利用学校的教学设备，符合中职学生的知识结构和学习特点。
将汽车发动机拆装与检修的基础理论和实践应用完美地结合在一起，以富有逻辑性的组织结构引领学生了解和学习汽车发动机的基础知识并掌握实际操作的基本技能，实现理实一体化教学。
本书具有形式活泼，针对性强，便于学生学习和测评等特点。
山西省农业机械化学校汽车工程系2014年目录发动机的初步认识 (1)发动机的初步认识 (4)气缸盖、气缸垫的构造与检修 (6)气缸体、油底壳的构造与检修 (10)活塞环、活塞销的构造与检修 (13)活塞的构造与检修 (16)连杆的构造与检修 (19)曲轴的构造与检修 (22)配气机构的认识 (26)气门传动组的构造与检修 (29)润滑系的构造与检修 (33)冷却系的构造与检修 (36)汽车发动机拆装与检修工单一、资讯 1、将车辆的信息填入表中 2、相关知识（1）写出发动机基本构造的零部件名称 1 ；2 ； 3 ；4 ； 5 ；6 ； 7 ；8 ； 9 ；10 ； 11 ；12 ； 13 ；14 ；工作任务 发动机的初步认识 学时 4时间 姓名班级成绩实训设备 发动机工作原理示教板 丰田-5A 解剖发动机EQ6100发动机工作原理透视模型 任务描述通过发动机工作原理示教板、丰田-5A 解剖发动机、EQ6100发动机工作原理透视模型等教学设备，采用行动导向教学法，引导学生掌握发动机的基本构造、常用名词术语和工作原理，培养良好的职业道德、工作态度、团队协作能力和责任感。
车型 生产年代制造厂发动机识别码发动机型号（2）根据工作原理图写出发动机常用术语的含义上止点（TDC）下止点（BDC）活塞行程S燃烧室容积VC气缸工作容积VH发动机排量VL压缩比ε（3）填写活塞、进气门、排气门在工作循环中的运动关系二、任务实施1、学生分组学生分三组，每组一位组长2、任务分配（1）利用发动机工作原理示教板观察发动机的基本构造，进一步掌握发动机的工作原理、发动机常用术语的含义。
单缸活塞连杆组的拆装作业工单发动机型号一、准备工作内容情况记录1.工量具的准备套筒、快速扳手、锤子、活塞环卡箍、活塞环拆装钳、扭力扳手2.油料、抹布机油、抹布3.发动机拆装台正常二、操作过程要求：能用正确的方法拆装和检查活塞连杆组。
活塞连杆组的拆卸拆卸要领：1.被拆卸的活塞连杆组必须处于下止点位置。
2.取出活塞连杆组后，是否要将连杆轴承盖按原位装回：是□否□3.写出活塞连杆组元件名称：1、第一道气环2、第二道气环3、油环4、活塞销5、活塞6、连杆7、连杆螺栓8、连杆轴承9、连杆轴承盖活塞连杆组的装配装配要领：1.活塞环的开口应相互错开 180°，并且任一开口都不能对齐活塞销孔处。
2.活塞和连杆上的标记都应朝向发动机的前端。
3.连杆螺栓拧紧力矩为 29 N·M。
火花塞检测与更换作业工单发动机型号一、准备工作内容情况记录1.工量具的准备火花塞拆装专用扳手、塞尺2.油料、抹布抹布3.发动机运行台正常二、操作过程要求：能用正确的方法拆装和检查火花塞。
火花塞的拆卸拆卸要领：1.拆卸火花塞的工具是火花塞专用扳手。
2.各缸的火花塞取出后，是否能互换：能□不能□3.写出点火系统中各主要部件的名称：1、蓄电池2、点火开关3、点火线圈4、点火器5、分电器6、火花塞火花塞的检测检测要领：1.用塞尺测得的火花塞电极间隙为 mm。
2.火花塞间隙标准为 1.0-1.2 mm，与测量结果进行比较，判断火花塞间隙。
火花塞的装配装配要领：火花塞的拧紧力矩为 14 N·M。
6盘式制动片拆装与更换作业工单VIN码一、准备工作内容情况记录1.工量具的准备扳手、游标卡尺2.材料的准备新制动片3.整车正常二、操作过程要求：能用正确的方法拆装和检查及更换制动片。
制动片的拆卸拆卸要领：1.拆卸制动钳的工具是刹车片专用拆装工具。
2.新旧制动片是否相同：是□否□3.更换制动片时是否先打开制动液壶盖：是□否□4.制动液多少公里更换。
汽车发动机拆装实操考核(活塞连杆组的拆装) 汽车发动机拆装实操考核 (活塞连杆组的拆装)说明：________本文档是汽车发动机拆装实操考核中，对活塞连杆组的拆装步骤和操作要求的详细说明。
本文档涉及附件请参考附件部分。
1.拆卸前的准备工作1.1 确保工作区域整洁有序，并配备必要的工具和设备。
1.2 关闭发动机，并将发动机冷却至合适的温度。
1.3 确保工作环境通风良好，注意安全。
2.活塞连杆组的拆卸2.1 卸下活塞连杆螺栓，注意记录每个螺栓松动的顺序以及位置。
2.2 使用活塞顶部撬动活塞组件，将活塞从缸体中取出。
2.3 将活塞连杆组放置在适当的工具上，防止损坏。
3.活塞连杆组的检查3.1 清洁活塞连杆组，移除其表面的污垢。
3.2 检查活塞和连杆是否有明显的磨损或损坏，如有需要及时更换。
3.3 检查活塞环的状况，确保其完整并正确安装。
4.活塞连杆组的安装4.1 将活塞装入缸体中，确保正确安装活塞环，并注意活塞上的标记。
4.2 使用活塞顶部撬动活塞组件，将活塞顶端与连杆连接。
4.3 根据制造商的规定，正确拧紧活塞连杆螺栓，按照之前记录的顺序和位置。
5.验证活塞连杆组的安装5.1 仔细检查活塞连杆组的安装是否正确。
5.2 确保活塞的行程自由流畅，无卡滞现象。
5.3 确保连接处的螺栓已经正确拧紧，无松动现象。
6.工作总结6.1 清理工作区域，将工具和设备恢复到原先的状态。
6.2 对工艺操作中遇到的问题进行总结和分析，并提出改进建议。
6.3 记录重要的操作步骤和注意事项。
附件：________1.活塞连杆组拆装工具清单2.相关图纸和技术资料法律名词及注释：________1.汽车发动机拆装：________指对汽车发动机进行分解和组装的操作。
2.活塞连杆组：________由活塞、连杆和连杆螺栓组成的机械装置，用于将活塞的上下往复运动传递给曲轴。
汽车发动机拆装实操考核(活塞连杆组的拆装) 汽车发动机拆装实操考核(活塞连杆组的拆装)一、考核目的本文档旨在对学员在汽车发动机维修领域中，特别是活塞连杆组的拆装工作方面的技能进行考核，以确保学员能够熟练掌握活塞连杆组的拆装过程，具备安全、高效地进行维修操作的能力。
二、考核内容1、活塞连杆组的基本概念和构造1.1 活塞的概念和作用1.2 活塞的构造1.3 活塞环的概念和作用1.4 活塞连杆组的构造2、活塞连杆组的拆解准备2.1 工具和设备准备2.2 安全操作规范3、活塞连杆组的拆解步骤3.1 气门室侧的拆解3.1.1 拆除活塞环3.1.2 拆卸活塞与活塞杆的连接处 3.2 曲轴室侧的拆解3.2.1 拆除曲轴连杆和活塞的连接处3.2.2 拆下活塞和曲轴连杆4、活塞连杆组的组装步骤4.1 曲轴室侧的组装4.1.1 安装活塞和曲轴连杆4.1.2 安装活塞与曲轴连杆的连接处 4.2 气门室侧的组装4.2.1 安装活塞杆与活塞的连接处4.2.2 安装活塞环5、活塞连杆组的拧紧及调整5.1 活塞连杆螺栓的拧紧5.2 清洗及润滑5.3 检查和调整活塞游隙三、考核要求学员在进行活塞连杆组的拆装时，需要按照规定的步骤和要求进行操作，并能熟练使用相关工具、设备及测量仪器。
在拆装过程中，学员需要注意安全操作规范，确保自身和他人的安全。
附件：1、活塞连杆组的示意图2、活塞连杆组拆装工具清单3、活塞连杆组拆装安全操作规范法律名词及注释：1、汽车发动机：指用于转换燃油的化学能为机械能，带动汽车运行的动力装置。
2、活塞：汽车发动机中的一个重要部件，作用是在气缸内与活塞环共同密封气缸，并通过连杆与曲轴相连，转化为往复直线运动。
3、活塞环：安装在活塞上的密封件，用于防止燃烧室压缩、爆燃气体和润滑油的泄漏。
4、活塞连杆组：由活塞、活塞环、活塞杆和曲轴连杆组成的总称，用于将活塞上下往复运动转化为曲轴旋转运动。
