室外电缆井、人手孔井设置规则

室外手孔井施工工艺手孔井是指用于室外的一种简易井口结构，它通常用于电力、通信、给水等管线的敷设和维护工作。

在室外手孔井的施工过程中，需要遵循一定的工艺流程和操作规范，以确保施工质量和安全性。

在施工前需要对施工现场进行勘测和规划。

确定手孔井的位置和数量，根据工程需求进行合理布置。

同时，要考虑到井盖的便捷开启和关闭，以及井盖的承载能力等因素。

接下来，进行地面开挖工作。

根据设计要求和井孔尺寸，在施工现场进行地面开挖，将井孔的位置挖出来。

在开挖的过程中，要注意土壤的稳定性和周边建筑物的安全，避免发生地质灾害和工程事故。

然后，进行基础施工工作。

在井孔的底部铺设一层砂浆，然后将井筒和井壁逐层垂直放置。

井筒和井壁可以使用混凝土、砖石等材料进行搭建，要保证结构牢固和耐久性。

在井孔的顶部留出出口孔和电缆穿线孔，方便后续的管线敷设和维护。

井孔内部的施工也需要注意细节。

首先进行井孔的清理工作，将井孔内的杂物和泥土清除干净。

然后进行井壁的抹灰和防水处理，以保护井壁不受潮湿和腐蚀。

最后，安装井盖和防护设施，确保井孔的安全性和使用便捷性。

在施工过程中，需要注意以下几点。

首先，要严格遵守施工规范和安全操作规程，确保施工人员的人身安全。

其次，要使用合适的工具和设备，保证施工质量和效率。

同时，要加强施工现场的管理和监督，防止出现质量问题和安全事故。

室外手孔井施工工艺是一项综合性的工作，需要施工人员具备一定的专业知识和技能。

在实际施工中，要根据具体情况和工程需求，灵活调整施工工艺和操作方法。

只有通过科学规范的施工工艺，才能保证室外手孔井的质量和安全性，为后续的管线敷设和维护提供良好的基础。

精心整理

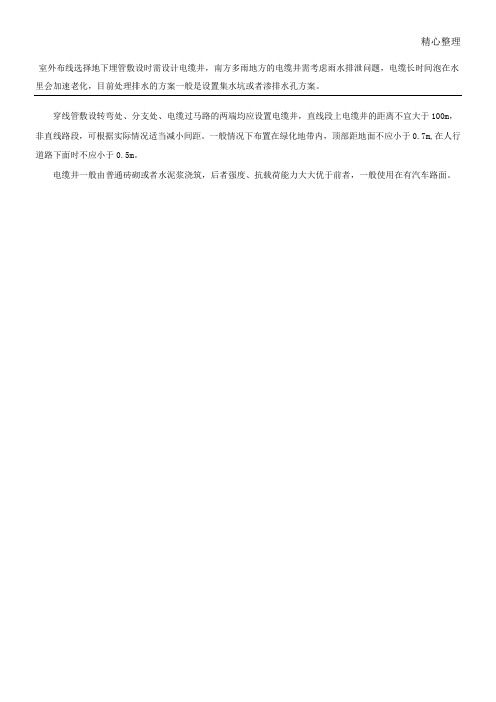

室外布线选择地下埋管敷设时需设计电缆井，南方多雨地方的电缆井需考虑雨水排泄问题，电缆长时间泡在水里会加速老化，目前处理排水的方案一般是设置集水坑或者渗排水孔方案。

穿线管敷设转弯处、分支处、电缆过马路的两端均应设置电缆井，直线段上电缆井的距离不宜大于100m，非直线路段，可根据实际情况适当减小间距。

一般情况下布置在绿化地带内，顶部距地面不应小于0.7m,在人行道路下面时不应小于0.5m。

电缆井一般由普通砖砌或者水泥浆浇筑，后者强度、抗载荷能力大大优于前者，一般使用在有汽车路面。

大家好，我是薛哥。

弱电工程室外管网施工是一项很重要的工作，一般为管道施工和人孔井、手孔井的施工，今天一起来看看管道方面的施工吧01正文一、管道的组成：1、管道是一个系统，基本由人孔、手孔、管路三部分组成，从使用性质上又可以分为用户管道、局间管道。

用户管道包括主干管道和配线管道。

主干管道一般采用多孔管道的建筑模式，用来穿放大芯数线缆。

管孔直径从25mm-110mm不等，管道人手井间距一般为100米，其位置一般位于城市主、次干道人行道或车行道。

新建城市管道一般为双侧规划建设。

2、管道建筑方式：通信管道从建筑方式上分为三种类型：隧道、管道、渠道隧道管道较为复杂，使用期限长，位于大型局址出入处。

用钢筋混凝土为基础，以拱形预制件做上覆、两侧用砖砌体而成。

管道是我们目前使用中最常见的一种方式，老式的管道以水泥管或者石棉管为主，新式的管道主要是用7孔梅花管或者波纹管混建而成。

二、管道材料的种类通信管道最为常见的建筑材料一般为混凝土管、塑料管、金属管、石棉水泥管等。

但在现在的管道建设上，如果没有特殊要求，基本设计用塑料管。

塑料管分为单孔、2-12孔等。

我们通信主要使用7孔梅花管和单孔波纹管。

塑料管管材主要有硬聚氯乙烯PVC、聚乙烯PE、聚丙烯PP。

单根管材的长度一般默认为6米。

塑料管材最大的缺点是受外界温度影响较大，其膨胀系数较大，约为金属材料的6-8倍。

如果在温度变化较大的地区使用，在设计时要充分考虑这一点。

三、管道路由的选择通信管道建设一般在城市规划中在水、电、气、暖、污之后，随着人们对通信资源的认识水平的提高以及人和通信系统关系的紧密度的提升，通信设施也将是人们生活必需品之一。

（1）在满足设计的前提下，选择建在主干网络资源通过的路由上。

（2）为了减少架空杆路，要充分考虑建设分路建设管道、提高管道路网的灵活性。

（3）结合城市发展规划，根据城市市政建设部门的规划和分配，进行合理的建设。

（4）优先利用和结合原有管线资源，降低建设投资规模，提高资源使用率。

2024年强弱电缆井道安全管理规定1、开启电缆井井盖、及电缆隧道孔盖时应使用专用工具，以免滑脱后伤人或掉落井内损伤运行电缆，开启后的井盖应与孔口保持安全距离，不得竖立。

禁止只打开一只井盖(单孔井除外)。

2、开启后的电缆井应按照有关部门要求，落实防护栏、锥筒、警示牌、警示灯等安全措施，专职安全员现场监护。

3、进入电缆井作业前，必须先用鼓风机进行通风，经10至15分钟的通风后，确认（可用气体检测议检测）有无易燃易爆及有毒有害气体，并做好记录后，方可进入电缆井内作业。

如遇地下煤气管道距离较近或交叉情况下，在电缆井内作业时间超过1个小时的，中途应进行一次检测，看有无煤气泄露。

4、作业人员进入电缆井前，应戴好安全帽，不准将易燃、易爆品带入电缆井；上、下电缆井必须使用梯子，严禁蹬踩电缆或支架、托板，严禁从电缆井口跳下。

5、井内有积水时，不准进入井内作业。

应用水泵先排除积水，排水时人员不得进入电缆井用器具往井外外掏水。

排除积水、清除杂物后，方可进入电缆井内作业。

6、在对井道进行整修、粉刷和冲洗作业时，必须对电缆线路进行保护，摘挂带电电缆时，应制定安全措施，报项目经理批准。

发现电缆有受潮、脏污、局部缺陷及缺陷的性质等情况，应及时向上级管理部门报告处理。

7、在电缆井内作业，严禁采取抛掷方式递送材料、工具。

井内作业严禁吸烟。

作业时如觉头晕、呼吸困难等情况应立即离开电缆井，再行通风等处理。

在电缆井壁上凿掏管口、进线口，须戴防护眼睛。

8、井内作业时，孔内孔外人员应互相照应，专职安全员应随时关注井下人员的情况，不得随意离开。

作业过程中，供井内人员上下的梯子严禁擅自搬离。

9、电缆井内作业时，严禁使用喷灯。

电焊作业时，应提前办理动火作业票，并有效落实消防措施。

电缆井、隧道内作业时，通风设备应保持常开，以保证空气流通。

发现电缆井气体中毒现象者，不得盲目下井施救，应立即报警，等候救援。

10、作业完毕后，应检查井内有无遗留工具、材料及杂物，然后盖好电缆井盖，最后撤除安全防护措施。

电缆井施工规范篇一：电缆沟井施工程序及工艺电缆沟井施工程序及工艺1、测量放样各道工序要测量放样，必须仔细精确。

（1）临时水准点必须设在不受施工影响的固定构筑上，妥善保护，临时水准点必须闭合，差值不得大于12√L（L为KM）mm。

（2向建设单位汇报，商讨措施，不得随意更改。

2、施工工艺流程（见下表）3、沟槽开挖（1）开挖前先用经纬仪放出下水道中心线，并据此划出两边开挖灰线，以尽量少占路面为原则。

（2）挖土顺序按常规，先深后浅，机械开挖可以一次到位的尽量一次性到位，严禁超挖，尽量不松动原土，如发生超挖严禁用土回填。

施工工艺流程（3）挖土时应有专人负责指挥，一机配一人，注意挖土时的安全，及时发现周围土体的异常现象，通知操作员。

（4）沿槽底两侧，设排水沟，尽量减少地下水或雨水对沟槽的破坏。

4、排管基础大片垫层采用排砌，严格控制砼管基础强度，必须达到C20以上，振动密实无蜂窝，基础中线每侧宽度允许偏差0～10mm。

排管砼基础浇捣时注意不要让插入棒接触到排管模板，立模时要注意模板平整度及上油。

5、排管安装排管安装前必须垫稳，缝宽应均匀，管道内不得有泥土砖石、砂浆、木块等杂物。

6、电缆沟体及桥支架的接地扁铁一定要用电焊机焊接牢固，确保接地要求。

7、砖砌电缆井（1）根据井的尺寸，在砼基础上定出中心，量出内径。

用砖沿四周铺砌，铺砌时要做到上下两砖错缝，砖与砖之间砂浆饱满，井壁砂浆抹面压光，并严格按施工图施工。

方井的长宽，圆井的直径允许偏差±10cm。

（2）预制盖板。

为达到电业部门要求采用钢模制作，能保证盖板平直度和质量，具体操作时切实注意预制盖板养护期，做到不到养护期不使用的原则，以保证预制件的质量达到设计要求的强度。

（3）盖板安装时必须完整无损，安装平衡，位置正确，井盖的高程与路面一致。

8、回填厚度应大于50cm，用平板振动器振捣密实。

以上工程应在验收合格后，及时进行覆土，防止砼管道暴露时间过长，造成损失；覆土前，槽内杂物应清除干净，抽干积水，管道两侧同时进行回填。

室外电力井施工规范要求随着城市化进程的不断推进，电力设施的建设也变得越来越重要。

在城市建设中，室外电力井是电力设施中不可或缺的一部分。

为了保障室外电力井的安全性和使用效果，施工应遵循一定的规范要求。

一、室外电力井的基本要求1、承重能力要达到设计要求：在施工室外电力井时，首要要求是保证它的承重能力。

根据施工方案，要确定井的尺寸和深度，以及井的质量。

在确定这些细节时，要结合输电设备的重量和井身悬挂管线的重量，才能正确地设计井的承重能力。

2、合理的深度：室外电力井的深度要适当，不可过浅或过深。

如果太浅，它可能会对地下管道造成损坏，而太深的井对管路的维护及修理就增加了无谓的麻烦及成本。

3、设计合理的出入口：在施工室外电力井时，还要确定一个合理的出入口设计。

井口尺寸应符合规定，并考虑到设备和维护人员进出的轻松性。

二、施工技术规范要求1、混凝土浇筑质量要求：在室外电力井的浇筑过程中需要做到混凝土浇筑质量要求，混凝土密实度要达到标准值，不能出现气孔并保证密实度均匀，以防止混凝土发生龟裂，缩水等现象。

2、排水要求：在室外电力井施工之前，要确保场地排水工作的良好。

要排除场地中可能出现积水或水流的地点，从而避免给电力井施工造成无法预料的障碍。

3、电缆、设备的选择要据地而定：在选择电缆及设备时应适合地层特点，综合考虑设备的安全性、实用性能以及可靠性等，以确保设备的安全与稳定。

4、接地要求: 接地是室外电力井施工的重要环节，为了防止设备维修时电击的危险，应把设备、杆塔、箱体及机架进行地线相连，地线的选择、安装，绝缘夹的应用等要符合相应的要求。

5、密封要求：电力井施工结束后, 应严格按照技术规范的要求进行自查自测。

确保室外电力井内部环境的干燥和密封。

三、安全防范要求1、施工前要进行相关检查和疏散:在施工前，应对现场进行仔细的检查，根据实际情况做出有效的安全预警并确保施工现场的疏散通道畅通。

2、作好电源离线操作:在施工前，应作好电源离线操作。

电缆手孔井
电缆手孔井为不能进人，只能伸手进去的井，用于暗敷时，方便穿线。

做法同路灯连接井较相同。

截面尺寸分为650×650MM，复合井盖（900×900MM）与路面平齐。

240页岩砖M7.5水泥砂浆砌筑，1：2.5水泥砂浆内外抹灰。

根据设计中线及给定的坐标、相对位置和高程准确地测定
线路的中线、标高及开挖边线，经核对无误后方可进行施工。

计划采用机械开挖，然后预留20厘米进行人工清底，以防超挖。

沟槽开挖宽度，应比设计宽度每侧加宽0.5米，以便于模板安装和基槽底排水；边坡放坡系数视现场土质情况而定。

必要时应加挡土板作边坡支护。

原则上沟槽开挖土方用机械随挖随运走，如需现场堆土，则采取单侧堆放，按要求应距沟边1m以外，且堆土高度不超过1.5m。

基底开挖后应视地下水情况设置排水明沟，如地下水丰富时，基底应留10-15cm用人工修整，必要时在浇筑垫层砼之前用碎石或石粉渣铺填一层后再施工垫层砼。

构件安装
复合盖板采用人工安装。

安装盖板时，严禁施工操作人员在吊装中的盖板未稳定时用手接住盖板和太靠近吊臂的旋转范围。

沟壁回填:
回填土根据实际情况采用人工或打夯机两种方式进行夯填，夯填的密实度应符合规范要求。

电缆井间距
电缆井是一种地下检查井，在工程施工期间和竣工后起到安装或维护的作用。

一般分为人孔井和手孔井。

人孔井比较大，人可以下到井里进行施工作业。

手孔井一般都比较小，只有手可以伸进去进行操作。

一般用于支路，穿过井的电缆不多。

它们的主要作用是作为室外过渡功能，用于暗敷设时方便穿线。

传统的电缆井是用砖或混凝土浇筑而成，安装不方便。

通常需要等待砖块或混凝土稳定后才能使用。

安装周期长，排水效果差，积水会对电缆造成损伤。

电缆井
电缆井间距设多少米合适
规范上是不超过100m，但实际市政上都不超过50m，一般30-40m，这个主要是敷设电缆受机械的限制，特别是大的电缆，距离长了无法拖动。

《电力电缆井设计与安装》(07sd101-8)中，直线段上电缆井的距离不宜大于100m。

实际中，电缆转弯处、分支处，电缆过马路的两端均要设电缆井;非直线路段，可根据实际情况适当减小间距。

按照电缆牵引力来计算的话，间距可以放到很大。

但是考虑到电缆的敷设难度及检修。

一般10kv电缆在50米以内。

10kv 以上的间距会大一些。

70米左右。

另外需在过街处设置预留。

在线路转角、分支处应设电缆人孔井，在直线段上，为便于拉引电缆也应设置一定数量的电缆人孔井，人孔井间的距离不宜大于150m。

1.上一篇：btly是什么电缆?btly电缆结构、生产标准、
特性与优势介绍
2.下一篇：电线电缆产品的结构组成介绍。

弱电人手孔井的设置要求一、引言弱电人手孔井是指用于弱电工程（如电信、计算机网络、监控、安防、音视频等）布线的管井，是基础设施工程中的重要组成部分。

其主要作用是为各种弱电线缆提供保护、密封和交叉连接的功能。

为了确保弱电人手孔井的布置和设置符合规范和安全要求，需要按照一定的标准进行设计、建造和维护。

二、弱电人手孔井的布置要求1.点位布置：弱电人手孔井的布置需要根据实际需要和弱电设备的分布情况来确定。

一般应该根据不同区域和楼层划分，合理确定孔井的数目和位置，并与建筑结构和弱电设备布线路径相匹配。

2.布置间距：弱电人手孔井之间的布置间距应根据布线的需要和安全要求设置。

一般要求布置均匀，不超过40-50米。

同时，需要保证孔井之间布置有足够的空间，方便日常维护和检修。

3.布置高度：弱电人手孔井的布置高度应与电源孔井的布置相匹配，一般布置在地下或者室内墙面上。

孔井之间的水平距离和竖直距离应满足弱电线缆布线的需要，同时避免干扰和冲击。

三、弱电人手孔井的设计要求1.外观尺寸：弱电人手孔井的外观尺寸应根据需要和实际使用情况进行合理设计。

一般要考虑到弱电线缆的长度、直径和弯曲半径等因素，以及后续的维护和更新需求。

同时，外观尺寸也应符合相关的国家标准和规范要求。

2.材料选择：弱电人手孔井的材料选择应具有耐腐蚀、防水、耐压和阻燃等特性。

常用的材料包括玻璃钢、钢筋混凝土、PVC等。

选择材料时要考虑到孔井的使用环境和载荷要求，以及后期维护和管理的方便性。

3.密封性能：弱电人手孔井的密封性能是确保线缆安全和设备正常运行的关键。

因此，孔井的设计和施工要保证良好的密封性能，避免水、尘、气体和小动物的进入。

同时，孔井的密封性能也要符合相关的防火和防爆要求。

四、弱电人手孔井的施工要求1.施工工艺：弱电人手孔井的施工要遵循相关的施工工艺和规范。

包括基础施工、钢筋安装、模板搭设、浇筑混凝土、检查调整等环节。

施工过程中需要保证孔井的净高度和净宽度，不得有错误、变形或损坏。
