插入式角钢基础施工方案

插入式钢结构的施工方案一、施工前准备技术准备：进行施工图纸的会审，确保技术人员充分理解设计意图及施工难点。

进行技术交底，确保所有施工人员明确各自职责和施工要求。

材料准备：根据施工图纸及规范要求，提前采购所需钢材、连接件、紧固件等材料，并进行质量检查。

现场准备：确保施工现场道路畅通，基础处理满足施工要求，搭建临时设施，如施工平台、临时仓库等。

二、钢柱检查与调整外观检查：检查钢柱表面是否存在锈蚀、损伤等缺陷。

尺寸检查：核对钢柱的尺寸、形状等是否符合施工图纸要求。

调整处理：对存在偏差的钢柱进行必要的调整，确保安装质量。

三、插套安装与固定插套定位：按照施工图纸，在基础上准确定位插套位置。

安装插套：将插套安装至预定位置，并进行初步固定。

四、起重设备选择与安装起重设备选择：根据钢柱的尺寸、重量及施工条件，选择适当的起重设备。

起重设备安装：按照起重设备的安全操作规程，安装起重设备，并进行试运行。

五、钢柱吊装与定位吊装准备：检查起重设备、钢丝绳、吊具等是否完好，确认吊装路线无障碍。

钢柱吊装：使用起重设备将钢柱吊装至插套上方，并保持平稳。

精确定位：通过调整起重设备，使钢柱准确插入插套中。

六、钢柱固定与调整初步固定：使用临时紧固件将钢柱初步固定，确保稳定。

精度调整：使用测量工具对钢柱的垂直度、水平度等进行检查，必要时进行调整。

最终固定：待精度调整完成后，使用永久紧固件将钢柱最终固定。

七、施工质量检查外观检查：检查钢柱的外观质量，确保无损伤、锈蚀等问题。

尺寸检查：核对钢柱的尺寸、垂直度、水平度等是否符合要求。

连接检查：检查钢柱与插套的连接是否牢固、紧密。

八、施工现场清理废料处理：将施工过程中产生的废料进行分类处理，如回收、弃置等。

场地清理：清理施工现场，确保场地整洁、无杂物。

以上即为插入式钢结构的施工方案，施工过程中应严格按照方案进行操作，确保施工质量与安全。

同时，施工过程中应注重环境保护，做到文明施工。

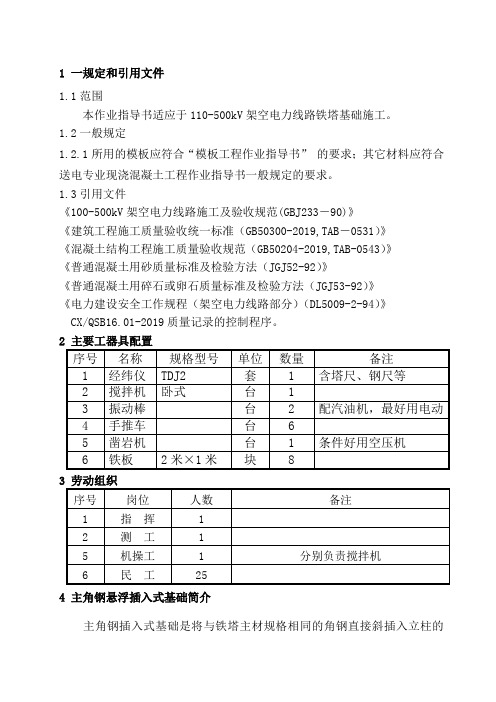

1 一规定和引用文件1.1范围本作业指导书适应于110-500kV架空电力线路铁塔基础施工。

1.2一般规定1.2.1 所用的模板应符合“模板工程作业指导书”的要求；其它材料应符合送电专业现浇混凝土工程作业指导书一般规定的要求。

1.3引用文件《100-500kV架空电力线路施工及验收规范(GBJ233－90)》《建筑工程施工质量验收统一标准（GB50300-2019,TAB－0531）》《混凝土结构工程施工质量验收规范（GB50204-2019,TAB-0543）》《普通混凝土用砂质量标准及检验方法（JGJ52-92）》《普通混凝土用碎石或卵石质量标准及检验方法（JGJ53-92）》《电力建设安全工作规程（架空电力线路部分）（DL5009-2-94）》CX/QSB16.01-2019质量记录的控制程序。

4 主角钢悬浮插入式基础简介主角钢插入式基础是将与铁塔主材规格相同的角钢直接斜插入立柱的混凝土，与砼浇制成一体，省去地脚螺栓、塔脚等，以节省钢材。

基础立柱一般为等截面斜柱，顺铁塔主材坡度布置，主角钢多数悬浮于基础立柱中，如下图（1）、图（2）所示外形尺寸及立柱。

主角钢坡度随塔型，塔腿坡度的变化而变化。

接辅助角钢图1 图2插入角铁在立柱顶面位置如下图（3）：A 值为基础顶面上插入角钢外边缘至基础中心的距离，由设计给出。

插入角钢露出基础顶面长度也由设计给出。

主角钢插入式基础施工特点：主角钢必须在基础中高精度定位，包括根开尺寸、角钢倾角，各腿高差等都必须准确无误，否则将影响组塔施工。

5 施工工艺流程图LA图(3)6 施工准备6.1异型模板的设计及加工6.1.1异模板的设计原理一般情况下，为了施工方便，基础底盘均以土或石壁代替模板，所以异形模板设计只针对立柱。

由于主角钢插入式基础为立柱为等截面斜柱，主柱侧面为平行四边形，应根据不同的基础型式制作相应的异型模板。

主柱表面展开如下图：B AC D标准标准标准标准模板模板模板模板A B D C其需要由标准模板和异型模板拼装而成；主体部份由标准钢模板组成，上下边由异形钢模板拼装而成，图为A、B、C、D面。

全方位长短腿斜柱插入式角钢基础施工方案本工程为适应山区地形变化，减少土石方开挖量和减少对自然地貌和植被的破坏，铁塔大量按全方位长短腿设计。

为配合长短腿铁塔，基础采用全方位不等高斜柱基础（地脚螺栓式和角钢直插式），此类基础具有显著的经济和社会效益。

我公司根据以往同类型基础的施工经验，制定以下施工方案，确保基础工程的施工质量达到优良级标准。

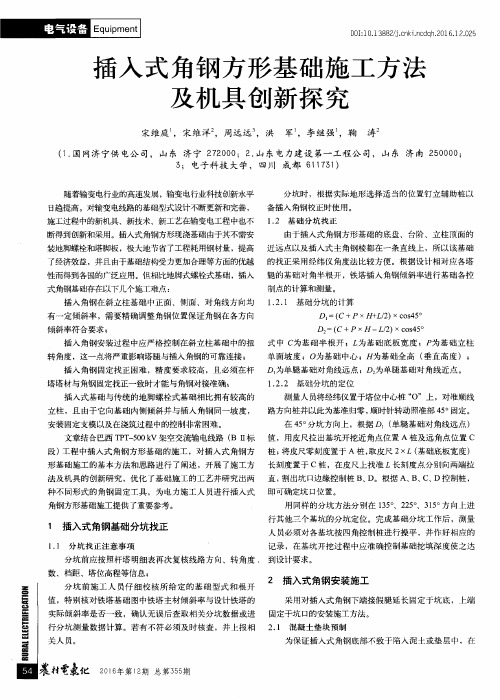

1 基础施工数据的计算全方位不等高基础在施工中需要大量的施工数据，在施工前要根据设计数据，对每一基基础的施工数据进行计算，以角钢插入式斜柱基础为例，计算步骤如下：1) 已知条件：①基础型号②插入角钢的规格长度L、相对于竖直面的斜率 e③基础根开d2④各个腿之间的高差基础各部尺寸示意图计算步骤：d1/2=d2/2＋n －h4×ed3/2=d1/2＋L×cos（α）×ed4/2=d2/2＋n+h×e式中n 值如左图所示设在中心桩，对中、整平，线路方向水平角度归零。

旋转45°，在该方向上钢尺直接量取经纬仪视轴中心（仪器上已标出）至桩A 的斜距，计算出桩A 的水平距离。

不断调整桩A 直到水平距离符合分坑尺寸为止。

若地形影响经纬仪在中心桩处不能直接测量坑角，可在45°方向上订一过渡桩B 。

挪一次经纬仪到桩B 测量，来计算出坑角桩A 。

基坑对角线侧的坑角订出后即可划出基坑正确位置（施工中按照斜距计算法找正角钢、模板、地脚螺栓）。

使用斜距法计算出桩A 相对于中心桩的高差，根据设计要求计算基坑开挖深度。

3 浇制准备1） 插入角钢式基础，为了使施工简便，要先在坑内找正钢筋位置，做好标记，用角钢下棱的半对角线值找正支垫角钢的混凝土垫块；2） 插入角钢下端固定在混凝土垫块上，角钢上端联结两个撑杆互成90O 方向，撑杆另一端固定在坑边的板桩上，利用撑杆控制角钢的前后和左右位置;3） 用斜距计算法计算单个腿的根开和高差，使用撑杆的粗调和微调装置以及垂球、三角板调节插入角钢的根开尺寸、高差、坡度、方向；4） 插入角钢的高差以相对中心桩的高差进行控制，误差不得大于3毫米。

插入式角钢施工方法一、插入式角钢安装数据表（附后）二、施工要点：1、基础开挖前应仔细校核小转角的塔转角度数及转角位移、方向、直线塔中心桩偏差必须以前视、后视二个中心桩为准，不允许以一个直线桩为准进行分坑施工。

转角塔和直线转角塔位移方向不相同，注意区分，转角和直线转角要考虑预偏，预偏值见预偏值表。

基础开坑时应保证施工人员严格按照分坑尺寸进行施工，如果不是石坑应按规定有放坡系数，以满足施工，开坑时应设地面监护人。

2、对于须铲基面的基础应作好辅助桩，高程以便核实基面高差和中心桩的补钉。

3、基础利用土模时在完成基坑时必须用尺丈量基础坑的偏差，并用经纬仪测量基础深度及扭转情况，以满足设计要求为好。

4、岩石基础开挖时应保证基坑周围自然植被不被坏为宜。

5、钢材使用前必须有出厂质量证明书，二次理化实验，施工时有对于有焊接接头的钢筋应做焊接实验报告，并建立钢材跟踪卡制度。

6、水泥选用有资质、免检产品，并有出厂质量报告单及水泥复检报告，同一批号水泥100吨应化验一次，并建立水泥跟踪卡制度。

7、砂、石选用应化验单并执行现场与取相符的管理制度。

200立方米代表一个批量。

8、浇制砼的基础必须一次支模成型，模板用钢模，露出地面部分要求尽量避免模板接缝，以队质检员检查无误，再由驻队监理工程师签证方可施工。

9、基础拆模后应做好养护工作，须保证砼强度。

10、基础拆模时应由质检员和监理工程师验收合格签证后方可回填，回填时应分层夯实，并保留防沉层500mm高度。

11、基础拆模后质检员必须认真检查每个部位尺寸，标高，并做好记录，记录施工人员必须用手签字，严禁用印章。

12、混凝土浇制时，特别对于特细砂，必须严格控制水灰比，配合比按照实验室配合比进行配制，现浇基础混凝土标号为C20，其重量比为：水泥按50kg换算。

三、插入式基础施工方法1、基本原理：根据计算的基础主角钢安装位置尺寸，通过测量方法，将主角钢安装到位，采用专用的单腿调整，固定工具，将每条腿的主角钢调正，固定在规定的正确位置上。

基础施工记录斜插角钢1. 引言本文档旨在记录基础施工过程中使用斜插角钢的关键步骤和注意事项。

斜插角钢是一种常用的建筑材料，用于加固和支撑混凝土基础结构。

本文档将介绍斜插角钢的安装方法、材料要求，以及相关的检查和测试项目。

2. 斜插角钢的安装方法2.1 材料准备在进行斜插角钢的安装之前，需要确保以下材料已准备齐全：•斜插角钢•锚固杆•扳手•打击工具•锤子•测量仪器•个人防护装备（安全帽、安全鞋、手套等）2.2 斜插角钢的安装步骤1.保证工作区域安全，并确保没有杂物和障碍物。

2.使用测量仪器确定斜插角钢的安装位置和角度，并标记在基础上。

3.使用打击工具将锚固杆插入预先钻好的孔中。

4.对锚固杆进行紧固，以确保其稳固固定在基础上。

5.将斜插角钢与锚固杆连接，确保连接处稳固。

6.使用扳手或者敲击斜插角钢的两端，确保其紧固。

7.重复以上步骤，直至所有斜插角钢均安装完毕。

3. 材料要求3.1 斜插角钢的选择在选择斜插角钢时，需要注意以下几个要素：•角钢的材质应符合相关标准要求，如GB/T 700-2006标准等。

•角钢的尺寸要满足工程设计和结构要求，包括长度、宽度和厚度等。

•角钢的表面应光滑，无明显的表面缺陷和损坏。

3.2 锚固杆的选择选择锚固杆时，需要考虑以下几点：•锚固杆的材质应与角钢相匹配，确保连接稳固。

•锚固杆的长度应根据实际需求确定，并确保足够长以插入基础中。

•锚固杆的直径和强度应符合相关标准和要求。

3.3 工具要求在进行斜插角钢的安装过程中，需要使用以下工具：•扳手：用于紧固角钢和锚固杆。

•打击工具：用于插入锚固杆和锤击角钢。

•锤子：用于敲击角钢以确保其稳固固定。

4. 检查和测试进行斜插角钢安装完成后，需要进行以下检查和测试以确保质量和安全性：1.角钢与锚固杆的连接是否牢固，无明显松动和摇晃。

2.角钢安装位置是否准确，与设计要求一致。

3.角钢表面是否有损坏或者缺陷。

4.锚固杆是否正确插入基础中，并与角钢有良好的连接。

浅谈插入式角钢斜柱基础的施工要点摘要：插入式角钢斜柱基础是指基础主柱与铁塔主材坡度相一致，与铁塔主材的连接方式为预埋角钢的基础，具有保护环境、节省材料、减少工程造价、降低人工等优点。

本文主要从插入式基础的角钢安装、各数据尺寸控制、施工经验总结等方面进行论证。

关键词：插入式角钢斜柱基础施工要点Abstract: Plug-angle oblique column basis consistent with the basis of the main column and tower slope of the main material, the basis for embedded angle with the connection of the Tower, the main material to protect the environment, save material, reduce the project cost, reduce labor and other advantages. The angle from the plug-in based installation, the size of each data control, and construction experience to conduct feasibility studies.Keywords: plug-in, angle oblique column basis, construction points1前言因插入式角钢斜柱基础具有受力稳定、保护环境、节省材料、降低人工、可全方位高低腿、与挖孔桩混合使用等优点，越来越广泛的应用于输电线路中。

但由于插入式基础误差特别小、质量要求高，必须对尺寸进行精确计算和严格控制；否则，将直接影响工程的质量及工程评优。

本文对角钢插入式基础相关数据的计算、施工方法及注意事项进行介绍，有助于在其他工程中借鉴和提高工艺水平。

插入角钢式基础施工作业指导书角钢式基础是指以1型钢或角钢作为挡板，在挡板两侧施工混凝土，形成的一种类型的基础。

该基础具有强度高、稳定性好、耐久性强等优点,广泛应用于建筑工程中。

以下是插入角钢式基础施工作业指导书。

一、准备工作1.确认施工图纸和设计要求，准备器材和材料。

2.根据设计要求测量和标记基础的位置和尺寸。

3.确认挡板的材质和规格，做好挡板、角钢和钢筋的检查和预处理工作。

4.安排好机具和工作班组，制定施工方案和安全措施。

二、施工过程1.基础挖掘：根据设计要求测量出基础的位置和尺寸,用挖掘机或手工挖掘出基础的区域，把基础底部挖平整齐。

2.增加挡板：按照设计要求，在挖掘好的基础中心线上，立起1型钢或角钢，把它们的两侧固定在挡板上。

钢板的长度应当比基础宽度长出不少于IOO毫米，以便在施工时容易定位和绑扎。

3.安装钢筋：根据设计要求和挡板尺寸，按照对角线的方向安装主筋和副筋，并用钢丝或钢板固定。

4.浇筑混凝土：按照设计要求,将预制混凝土通过自卸车或输送泵，均匀地倒入基础中，并采用振捣机进行振动排气。

混凝土浇筑高度一般不超过1米。

5.表面处理：在混凝土刚刚浇筑完成后，可以使用多种表面处理方法，如拍打、撞击、挂机、擦拭等，以充分压实混凝土表面，并达到光滑、平整的效果。

6.养护：混凝土浇注完毕后，必须进行养护，以达到充分的强度和耐用性。

一般来说，水养护应当持续7天左右，养护期间应当保持湿润。

三、安全措施1.确保施工现场安全，清理施工区域，设置临时围挡和警示标志。

2.合理使用机具和工具，保持机具、工具和设备的正常运转。

3.严格遵守施工流程，保证施工质量，避免施工事故的发生。

4.做好职工防护工作，着装合理、疲劳驾驶、防止气泡等相关工作。

5.进行施工现场的清理工作，减少杂物、渣土以及工程垃圾的出现，维护环境卫生和施工安全。

以上是插入角钢式基础施工作业指导书，希望能对相关人员有所帮助。

论述主角钢斜插入式基础的施工方法摘要：文章介绍了输电线路主角钢插入式基础的角钢安装与控制方法。

关键词：输电线路；主角钢；斜插入式基础；施工方法主角钢斜插入式基础是近年来应用的一种新型基础，它是将主角钢（其规格同塔腿主材规格）以相同斜率插入混凝土斜立柱，与立柱混凝土浇制成一个整体，代替了以前的地脚螺栓和塔脚板，节省了钢材用量；这种结构使基础受力更加合理，又节省了混凝土方量和土方量，从而降低了投资成本，因此目前在输电线路中被广泛采用。

主角钢斜插入式基础的施工难点在于：如何精确控制主角钢在立柱中的位置以及主角钢的斜率、根开、扭转和高差，保证每一项数据都必须准确，必须符合标准要求。

由我公司承建及本人参加的多条输电线路工程就大量采用了主角钢斜插入式基础。

1 设计加工异形模板主角钢斜插入式基础的立柱为等截面斜柱，施工前我们对不同立柱的斜率和断面边长做了详细的统计，加工制作了相应规格的异形模板。

异形模板用于立柱柱身的顶部和底部，柱身中部可用标准钢模板组合。

2 制作施工卡片施工前我们根据设计图纸计算出了每基桩号各个塔腿基础的详细数据，每基基础制作一张施工卡片，将该基基础的分坑图和数据加以注明。

施工队依据施工卡片进行施工。

施工中使用方便，清楚、准确从而大大的方便了施工。

3 插入式主角钢的安装与固定3.1 支模前进行坑底操平，将预先制作四块垫块，如图3-1所示（规格为300mm×300mm，厚度100mm），在图中A点插一根钢筋棒，虚线角内侧各插一根钢筋棒，三根钢筋棒以能卡住插入式角钢底部为宜。

3.2 图中的△S值为位移值，根据设计给出：G1塔△S=71 mm；G2、G3塔△S=85 mm。

3.3 在下垫块前校核所有辅桩，确认无误后，将每个坑边的F辅桩用线绳连接起来，在坑底板中心垂直上方形成一个“十”字找正线。

3.4 将垫块放在基坑内，令坑口上线绳“十”字线与垫块上的AB、CD“十”字线相重合，“十”字中心与垫块上B点重合。
