斜柱插入式基础施工措施

人工斜掏挖斜立柱基础施工工艺一、介绍人工斜掏挖斜立柱主角钢插入式基础是指在设计塔位采用人工挖掘方法成孔（包括基础扩大端），然后将铁塔主材最下部一定长度按设计坡度和尺寸固定、绑扎和安放钢筋笼，最后浇注混凝土形成永久基础。

人工斜掏挖斜基础施工作业程序如图1所示。

图1 人工斜掏挖斜基础施工作业程序（一）施工优点①原状地基土承载能力强；不需回填，消除了回填土质量不可靠的安全隐患；②主要靠人工劳动，成孔机具简单；③根据输电线路基础特点，按施工进度可多组同时作业，缩短工期；④便于清除孔底虚土，施工质量可靠；⑤便于检查孔壁与孔底，核实地层土质情况；⑥可以扩大桩端以获得较大的承载力，满足一腿一桩的要求；⑦“以土代模”，开挖量少，施工方便，节省材料，基础施工成本低；⑧可下人入孔采用震捣棒捣实，混凝土灌注质量较好；（二）施工缺点①施工空间狭小，劳动条件差，施工文明程度低；②施工人员在孔内上下作业，施工安全显得极为重要。

二、施工工艺（一）基本要求（1）施工人员应熟悉被开挖基础的施工图及有关规定和要求。

（2）杆塔的基础坑深应以设计的施工基面为准，若无施工基面要求时，以中心桩地面为准。

拉线坑坑深，以拉线坑中心的地面为准。

（3）检查现场分坑成果。

（4）开挖时要注意保护好中心桩和各辅助桩。

（5）对高低腿基础，在开挖时要认真核对，防止挖错。

（二）开挖过程（1）按照施工图要求，首先确定杆塔中心桩位置，如图2所示。

同时，根据顺线路方向、横线路方向以及线路基础对角方向确定每一个基础坑口中心位置，为了便于开挖过程中测量控制，按照图1要求，每一个基础布置好4个地面控制点，并确保地面控制点在施工过程中不被破坏。

下面将以1号基础为例，说明基础开挖及控制过程。

图2 基础位置和控制点确定（2）按照图3所示的方法确定每个基础开挖开口尺寸。

具体办法是以每个基础中心为圆心，根据基础施工图设计尺寸，在坑口处画出以基础设计尺寸和掏挖尺寸所确定的圆周，其中基础开挖圆周半径尺寸比基础施工图纸规定的尺寸小250～300mm 。

斜柱插入式基础施工措施背景介绍在建筑工程中，基础是一个重要的组成部分。

斜柱插入式基础是一种常用的基础形式，适用于地质条件较差、土层较松软的情况，可有效地提高建筑物的稳定性。

本文将介绍斜柱插入式基础的施工措施，希望对相关从业人员有所帮助。

施工前准备在施工前，需要进行基础设计，包括基础尺寸、材料、斜柱的数量和位置等。

同时，应落实好资料齐全、材料到位、各项设备准备就绪等工作。

施工过程1. 地面平整施工前需要将原有的土地进行平整，方便后面的施工操作。

同时，要确保场地环境符合施工要求，减少施工过程中的不良影响。

2. 挖掘基坑挖掘基坑时，要按照设计尺寸进行施工。

同时，要注意保护现场环境，避免对周围环境造成影响。

3. 安装斜柱在基坑中安装斜柱时，需要注意以下几点：1.斜柱的长度应根据设计要求进行调节，确保其能插入到坑底。

2.斜柱的位置应精确标定，保证其垂直于地面。

3.斜柱安装过程中，应定时检测其是否符合标准要求，保证整体基础的稳定性。

4. 浇筑混凝土斜柱插入式基础使用的是混凝土，混凝土浇筑过程中要注意以下几点：1.混凝土的配合比应符合设计要求，确保其质量合格。

2.混凝土浇筑时，应注意均匀、连续，避免出现空鼓、裂缝等问题。

3.混凝土浇筑一段时间后，要进行养护，避免因过早脱模而出现裂缝等问题。

5. 完善基础基础完工后，应对其进行检查和修补，确保其符合地基工程的要求。

同时，要做好档案记录，方便后期维护和管理工作。

安全措施在基础施工过程中，要充分重视安全问题，加强现场管理，确保安全操作。

同时，应设立警示标志和安全防护设施，避免现场出现危险事故。

斜柱插入式基础是一种常用的基础形式，在日常工作中需要重视其施工过程中的注意事项。

通过本文的介绍，希望能对相关从业人员有所启发，提高其专业技能和工作水平。

1总则1.1为了在送电线路现浇钢筋混凝土基础工程中认真执行国家规范，做到施工规范化、技术先进、经济合理、安全适用、确保质量，编制本基础施工方案。

1.2进行现浇钢筋混凝土基础施工时，除应遵守本措施外，尚应遵守国家现行有关标准、规范及设计图纸的规定。

2适用范围本措施适用于吐鲁番达浪坎220千伏输电线路工程Ⅰ标基础施工。

3作业任务基坑操平、基坑布筋、钢筋笼就位、基础支模、地脚螺栓就位、混凝土搅拌、混凝土浇制、基础混凝土养生、基础拆模、回填土。

4作业准备工作4.1技术交底4.1.1在进行现浇基础施工之前，对参与施工作业的人员，应进行技术交底，并作好交底记录。

4.1.2现浇基础施工技术交底的内容包括：4.1.2.1设计图纸有关说明及要求；4.1.2.2与本工程有关的国家现行有关标准及规范；4.1.2.3本基础施工方案。

4.2工具准备4.2.1经纬仪4.2.1.1施工测量用的经纬仪必须经过计量检定，在使用前必须进行检查；4.2.1.2施工测量使用的经纬仪最小读数不应大于2″。

4.2.2水准仪施工用水准仪必须经过计量检定，水准仪严禁用经纬仪代替。

4.2.3塔尺可使用伸缩式或折叠式塔尺，要求：4.2.3.1伸缩性要小，长度稳定；4.2.3.2刻度要清晰、准确。

4.2.3花杆：要求花杆要正直，下部尖端要在花杆中心。

4.2.4钢尺：要求经过计量检定，其精度不低于1‰。

4.2.5混凝土搅拌工具：混凝土搅拌工具应根据现场施工条件、工程量大小等因素进行选择。

一般情况下，应使用机械搅拌，只有在搅拌设备运输特别困难时，并经过监理的同意，才允许使用人工搅拌。

4.2.6混凝土捣固工具：捣固工具要选用插入式振动器，但也要同时准备这些搅拌和捣固设备所用动力设备，准备动力设备时，除了要使其能满足搅拌和捣固设备的电压、容量要求外，还应运输方便和启动容易。

4.2.7钢筋加工工具：钢筋切断机、钢筋弯曲机等。

4.2.8基础模板：准备钢模板时，应按基础型式考虑各型基础通用。

斜柱施工方案范文一、施工准备1.工程资料准备：斜柱的施工方案应符合设计图纸要求，包括设计单位提供的技术资料、图纸和规范要求等。

2.施工材料准备：按照设计要求，准备好斜柱的施工材料，包括钢筋、混凝土、模板、支撑等。

3.施工人员准备：组织好施工人员，包括技术负责人、施工队伍和作业人员等。

4.施工机械准备：根据斜柱的类型和规模，准备好相应的施工机械和设备，如起重机、模板支架等。

二、施工过程1.基坑开挖：按照设计要求，开挖好斜柱的基坑，并进行相应的土方处理和排水等工作。

2.基础施工：根据设计要求，进行斜柱的基础施工，包括基础底板的浇筑和基础立柱的安装等。

3.钢筋布置：根据设计要求，在模板搭好之前，进行斜柱的钢筋布置工作，包括主筋、箍筋等的安装。

4.模板安装：根据设计要求，安装斜柱的模板，注意模板的垂直度和水平度，确保施工质量。

5.砼浇筑：根据设计要求，进行砼的浇筑工作，注意砼的配合比、浇筑工艺和浇筑顺序等。

6.拆模处理：经过一定时间的养护后，拆除斜柱的模板，注意模板的拆除顺序和方法，确保施工质量。

7.后续工序：斜柱的施工完成后，根据设计要求，进行相应的后续工序，包括收尾工作、清理工地等。

三、施工注意事项1.安全措施：施工过程中，要严格执行安全规范和操作规程，加强作业人员的安全教育和培训，确保施工安全。

2.质量控制：严格按照设计要求和施工规范进行斜柱的施工，加强质量监督和检查，确保施工质量。

3.施工进度控制：合理安排斜柱的施工进度和工期，加强施工组织和协调，确保施工进度的顺利进行。

4.环境保护：施工过程中，要注意环境保护，合理利用资源，减少对环境的污染和破坏。

五、施工总结斜柱是建筑结构中重要的承重构件之一，施工方案的制定对保证斜柱的质量和安全至关重要。

在斜柱的施工过程中，要严格按照设计要求和施工规范进行施工，加强质量控制和安全管理，确保施工质量和安全。

经过合理的施工准备和施工过程的实施，可以有效地保证斜柱的稳定性和可靠性，为建筑物的整体结构安全提供保障。

斜柱式基础施工方案1. 引言斜柱式基础是一种常用于建筑结构的基础形式，其优势在于能够降低地基沉降和抗倾覆能力强。

本文档旨在介绍斜柱式基础的施工方案，包括施工前准备、施工步骤和施工注意事项。

2. 施工前准备在进行斜柱式基础的施工前，需进行以下准备工作：2.1. 基础设计确认确保基础设计符合相关规范和要求，并与工程设计师进行确认。

2.2. 材料准备准备好所需的施工材料，包括混凝土、钢筋等。

2.3. 施工设备准备准备所需的施工设备，包括挖掘机、压路机等。

2.4. 地基处理对地基进行必要的处理和加固，确保地基的稳定性。

3. 施工步骤斜柱式基础的施工步骤如下：3.1. 布置场地首先，根据基础设计要求在施工现场布置好工地，确保施工材料和设备的就位，同时设置好安全警示标志。

3.2. 控制点确定根据基础设计中的控制点坐标，在施工现场确定控制点，并进行标示。

3.3. 地基开挖根据基础设计要求，使用挖掘机对基础部位进行开挖，确保开挖的尺寸和形状符合设计要求。

3.4. 基础模板安装在开挖好的基础部位，安装基础模板，确保模板的水平和垂直度满足设计要求。

3.5. 钢筋绑扎根据基础设计要求，在基础模板内进行钢筋的绑扎，确保钢筋的布置符合设计要求，并且能够满足基础的承载力和抗倾覆能力。

3.6. 管道安装如果基础中需要穿过管道或电缆等设施，需要在这一步骤中进行管道的安装，确保管道的良好连接。

3.7. 混凝土浇筑在进行混凝土浇筑前，需对模板进行检查，确保模板的密封性和稳定性。

然后，将预制好的混凝土输送至基础模板中，进行浇筑。

在浇筑过程中，需要保持混凝土的均匀性和密实性。

3.8. 养护混凝土浇筑完成后，需要进行适当的养护措施，包括覆盖保温、浇水等，以确保混凝土的硬化和强度发展。

4. 施工注意事项在斜柱式基础的施工过程中，需注意以下事项：•施工人员应具备专业的施工技能和安全意识，严格遵守相关施工规范和要求。

•施工设备应符合安全标准，并定期检查和维护。

斜柱式基础施工方案1. 引言斜柱式基础（斜柱基础）是一种常用于建筑结构的基础形式，它通过倾斜的柱子将建筑物的荷载传递到地下的地基中。

斜柱基础可以在有限的土地条件下提供更好的支撑能力和稳定性，特别适用于在地下水位较高或土质较差的地区。

本文旨在介绍斜柱式基础的施工方案，包括施工流程、关键技术要点、材料选择等方面的内容。

2. 施工流程斜柱式基础的施工流程一般包括以下几个步骤：1.地面准备：清理施工区域，确保地面平整，并标出斜柱的位置和倾斜角度。

2.土方开挖：按照设计要求进行土方开挖，保证斜柱能够完全嵌入地下。

3.基础布置：按照设计要求将斜柱材料（如钢筋等）布置在地基中，确保斜柱的稳定性。

4.灌注混凝土：针对斜柱的位置进行混凝土灌注，保证基础的强度和稳定性。

5.后续处理：对施工区域进行清理，检查斜柱基础的施工质量，并进行相关记录和报告。

3. 关键技术要点3.1 斜柱的设计和选材斜柱的设计要满足项目的荷载要求，能够承受建筑物的重量并保持稳定。

在选材方面，常用的斜柱材料有钢筋和混凝土。

钢筋适用于较小规模的建筑物，混凝土适用于大型建筑物。

根据具体情况，可以选择不同型号和规格的钢筋和混凝土。

3.2 倾斜角度的确定斜柱的倾斜角度应根据具体项目的要求来确定。

倾斜角度的选择需要考虑土壤条件、地下水位、建筑物的重量等因素。

一般而言，倾斜角度应在3°到5°之间，以保证足够的稳定性。

3.3 施工质量控制在斜柱式基础施工过程中，需要加强质量控制，以确保基础的稳定性和耐久性。

施工质量控制包括对材料的检查，对施工工艺的把握，对施工现场的监督等方面。

同时，还需要进行必要的试验和检测，如承载力试验、混凝土强度试验等，以验证基础的质量和性能。

4. 材料选择斜柱式基础施工中需要选用一些关键材料，包括钢筋和混凝土。

对于钢筋，应选择标准符合要求的产品，并进行验收和检测。

混凝土的选择要考虑强度、耐久性和可施工性等因素，应根据具体项目的需求选择适当的配合比和水泥等材料。

斜柱施工方案施工方案一、项目概况斜柱是指在一些角度与水平方向呈斜向放置的柱子，用于支撑和承载建筑物的荷载。

斜柱的施工方案是根据建筑设计和结构设计要求进行制定，并确保斜柱的稳定性和安全性。

二、施工准备1.地基处理：根据土质和地基情况，采取相应的地基处理措施，确保斜柱施工的稳定性。

如需进行基坑开挖，应按照地质勘探结果和设计要求进行开挖和处理。

2.材料准备：准备好斜柱所需的钢筋、混凝土、模板等材料，并对材料进行检查和验收，确保材料质量符合相关标准和要求。

3.施工人员准备：组织施工人员，包括施工队长、技术员、工人等，并确保施工人员具备相关证书和经验。

三、施工工艺1.模板安装：根据斜柱的设计要求和尺寸，安装好相应的模板，并进行调整和固定，确保模板的准确度和稳定性。

2.钢筋布置：按照设计要求和钢筋图纸进行钢筋的布置，严格控制钢筋的间距、弯曲度和粘接长度等参数，确保钢筋的承载能力和连接性。

3.混凝土浇筑：在模板和钢筋准备好后，进行混凝土的浇筑。

控制好浇筑的厚度和倾斜度，并采取振捣等措施，确保混凝土的质量和致密度。

4.养护处理：混凝土浇筑完成后，及时进行养护措施。

包括浇水养护、覆盖保护等，保证混凝土的强度和稳定性。

5.模板拆除：混凝土养护完毕后，根据混凝土的强度要求，进行模板的拆除。

拆除过程中，要注意斜柱的稳定性和结构安全。

四、施工安全措施1.工地安全管理：严格执行工地安全管理制度，确保施工过程中的安全。

2.施工人员安全：施工人员应穿戴好安全防护用品，并接受安全培训，防止发生人员伤害事故。

3.施工设备安全：保证施工设备的正常运行和安全使用，定期进行设备维护和检修。

4.施工现场标识：明确标识施工现场的危险区域和注意事项，提醒施工人员注意安全。

5.高空作业安全：施工过程中涉及到高空作业时，采取相应的安全措施，如安装防护网、用好安全绳等。

五、施工质量控制1.材料质量控制：对施工材料进行检查和验收，确保材料质量符合国家标准和设计要求。

全方位长短腿斜柱插入式角钢基础施工方案本工程为适应山区地形变化，减少土石方开挖量和减少对自然地貌和植被的破坏，铁塔大量按全方位长短腿设计。

为配合长短腿铁塔，基础采用全方位不等高斜柱基础（地脚螺栓式和角钢直插式），此类基础具有显著的经济和社会效益。

我公司根据以往同类型基础的施工经验，制定以下施工方案，确保基础工程的施工质量达到优良级标准。

1 基础施工数据的计算全方位不等高基础在施工中需要大量的施工数据，在施工前要根据设计数据，对每一基基础的施工数据进行计算，以角钢插入式斜柱基础为例，计算步骤如下：1) 已知条件：①基础型号②插入角钢的规格长度L、相对于竖直面的斜率 e③基础根开d2④各个腿之间的高差基础各部尺寸示意图计算步骤：d1/2=d2/2＋n －h4×ed3/2=d1/2＋L×cos（α）×ed4/2=d2/2＋n+h×e式中n 值如左图所示设在中心桩，对中、整平，线路方向水平角度归零。

旋转45°，在该方向上钢尺直接量取经纬仪视轴中心（仪器上已标出）至桩A 的斜距，计算出桩A 的水平距离。

不断调整桩A 直到水平距离符合分坑尺寸为止。

若地形影响经纬仪在中心桩处不能直接测量坑角，可在45°方向上订一过渡桩B 。

挪一次经纬仪到桩B 测量，来计算出坑角桩A 。

基坑对角线侧的坑角订出后即可划出基坑正确位置（施工中按照斜距计算法找正角钢、模板、地脚螺栓）。

使用斜距法计算出桩A 相对于中心桩的高差，根据设计要求计算基坑开挖深度。

3 浇制准备1） 插入角钢式基础，为了使施工简便，要先在坑内找正钢筋位置，做好标记，用角钢下棱的半对角线值找正支垫角钢的混凝土垫块；2） 插入角钢下端固定在混凝土垫块上，角钢上端联结两个撑杆互成90O 方向，撑杆另一端固定在坑边的板桩上，利用撑杆控制角钢的前后和左右位置;3） 用斜距计算法计算单个腿的根开和高差，使用撑杆的粗调和微调装置以及垂球、三角板调节插入角钢的根开尺寸、高差、坡度、方向；4） 插入角钢的高差以相对中心桩的高差进行控制，误差不得大于3毫米。

霉：塑、!堡凰．全方位不等高角钢插入式斜柱基础制模效率的控制韦小宁，(广西博阳电力工程建设有限责任公司，广西南宁530023)睛要】为了环境保护和基础受力合理，减少土石方量和钢材用量，基础大部分设计为全方位不等高角钢插入式斜柱基础，插入角钢底只插到基础中部呈悬空状态。

为使本工程能按时完工，必须提高基础施工的效率，解决施工难度。

以提高基础模板安装的效率和质量，我们可以采取金方位不等高角钢插入式斜牲基础制模效率的控制。

本文结合L程实际，对全方位不等高角钢插^式斜柱基础制模效率的控制进行了分析阐述。

p徽】全方位不等高角钢；插入式钭柱；制模全方位不等高斜柱主角钢插入式基础是一种新型式的基础，其特点是基础施工时，土石方开挖量及混凝土用量少，对自然地貌和植被的破坏小，加强了塔身与基础的连接，提高了基础的抗拔能力和整体结构的稳定性。

但该基础施工找正要求精度高，施工难度较大，其根开尺寸、斜率、扭转和中，滞移较难控制。

各施工单位对该类型基础有不同的施工方法，本文所述的施工方法是经过反复论证、比较、总结后形成的一套施工精度高、简单且易操作的施工方法。

1斜柱式基础模板安装现状1．1工程概况220W邕州一六景I、¨线路工程，共有铁塔122基，均为自立式铁塔。

为了环境保护和基础受力合理，减少土石方量和钢材用量，基础大部分设计为全方位不等高角钢插入式斜柱基础，插入角钢底只插到基础中部呈悬空状态。

根据经验分析，该类基础模板安装的效率不高，耗工耗时，平均需10个工人安装2～3天才能完成。

12现状分析该工程的基础施工特点为：全方位不等高：角钢插入式：插入角钢只插到基础中部，悬空；基础斜柱式；工程质量要达到优质标准，达到创—流达标投产的要求；施工范围大，数量多；活动目标：基础模板安装的时间控制在1天半的时间内。

13原因分析及时策13．1因果分析影响模板安装的原因有以下几点：施工经验不足i技术水平低：控制的参数较多；插入角钢悬空安装：地形高差较大。

斜柱式基础施工方案1. 方案概述斜柱式基础是一种常见的建筑基础形式，通过将主体结构的立柱设置成斜柱，使得基础的承载能力更大，同时增加了建筑的整体稳定性。

本文将就斜柱式基础的施工方案进行论述和介绍，确保施工过程中的安全和效率。

2. 基础设计首先，施工方案的实施需要基于合理的基础设计。

根据建筑设计图纸和相关规范，确定基础的尺寸、承载能力等关键参数。

同时，在设计中考虑到土壤类型、地下水位等地质条件因素，以确保基础的稳定和安全。

3. 场地准备在施工开始前，需要对场地进行准备工作。

清理施工区域，移除杂物和障碍物，保证施工的顺利进行。

此外，还应考虑到施工现场的排水问题，并采取必要的措施确保排水畅通。

4. 材料准备根据设计要求，准备好所需的材料。

这包括混凝土、钢筋、模板等。

确保材料的质量符合相关标准，并进行必要的检查和验收。

5. 施工步骤（1）固定模板：按照设计要求，搭建和固定好基础的模板。

确保模板的平整和稳定，以保证基础施工的准确性。

（2）安装钢筋：根据设计图纸的要求，按照斜柱的位置和尺寸，安装好所需的钢筋。

确保钢筋的布置符合相关规范，以提供足够的承载能力和稳定性。

（3）倒入混凝土：在钢筋安装好后，倒入预先调配好的混凝土。

在灌注混凝土的过程中，注意控制倾倒速度和角度，以避免产生气泡和空隙。

（4）养护和固结：施工完成后，进行适当的养护和固结。

覆盖保护层，对混凝土进行养护，以确保基础的强度和稳定性。

6. 安全措施在施工过程中，安全是至关重要的。

施工人员必须严格遵守安全操作规程，佩戴必要的安全防护设备。

对施工现场进行全面的安全检查，并设置警示标志，确保施工过程中的安全性。

7. 质量控制质量控制是确保施工质量的关键环节。

在施工过程中，应进行各项检测和测试，包括材料质量检验、施工工艺检验等。

及时处理发现的问题，并作出相应的改进措施，保证基础的质量符合相关要求。

8. 环境保护在施工过程中，还需充分考虑环境保护。

采取必要的措施，防止施工中产生噪音、粉尘等污染物，并及时清理施工废料和残余物，确保施工现场的整洁与环境的良好。

斜柱式现浇基础施工方案一、工程概况施工单位：XXX建筑工程有限公司工程名称：XXX项目工程地址：XXX二、施工准备1.成立施工组织机构，明确施工任务和责任分工。

2.制定施工计划，合理安排施工进度。

3.落实安全生产措施，确保施工安全。

4.组织材料进场验收，确保材料质量。

三、施工工艺1.现场测量：根据设计图纸，确定基础的位置和布置，并进行现场测量，确保施工的准确性。

2.打桩：根据设计要求，选择合适的打桩机具进行打桩，确保基础的稳定性。

3.制作模板：根据基础的尺寸和形状制作模板，采用优质的模板材料，确保施工的质量。

4.安装钢筋：根据设计图纸要求，按照布置图将钢筋进行剪切、弯曲和焊接，并安装到模板内，保证钢筋的准确性和牢固性。

5.施工现浇混凝土：按照设计要求，将混凝土进行搅拌、运输和倒入模板内，并使用振捣器进行振捣，保证混凝土的密实性和均匀性。

6.养护：混凝土浇筑完成后，进行养护，保持适宜的湿度和温度，确保混凝土的强度和耐久性。

四、施工细节1.基面处理：在施工前，对基础的表面进行清理和处理，确保基础的平整度和粗糙度。

2.控制浇筑厚度：在浇筑混凝土时，采用振桩法或其他检测手段，控制混凝土的浇筑厚度，保证基础的均匀性。

3.温度控制：根据施工现场的实际情况，合理调整混凝土的配合比例和使用的水泥种类，调节混凝土的凝结速度和温度，避免龟裂和温度裂缝的产生。

4.振捣控制：在混凝土浇筑过程中，使用合适的振捣器进行振捣，确保混凝土的均匀性和密实性。

5.模板拆除：混凝土强度达到设计要求后，及时进行模板拆除，避免模板的脱落和混凝土的开裂。

五、安全措施1.成立安全管理小组，制定施工安全管理制度，并进行培训宣传。

2.设置安全警示标志，确保施工现场的安全警示和指导。

3.使用合格的施工机具和设备，确保施工过程的安全可靠。

4.培养员工的安全意识，提醒员工注意安全操作和防范措施。

六、总结通过斜柱式现浇基础的施工方案，可以确保基础的稳定性和耐久性。

浅谈插入式角钢斜柱基础的施工要点摘要：插入式角钢斜柱基础是指基础主柱与铁塔主材坡度相一致，与铁塔主材的连接方式为预埋角钢的基础，具有保护环境、节省材料、减少工程造价、降低人工等优点。

本文主要从插入式基础的角钢安装、各数据尺寸控制、施工经验总结等方面进行论证。

关键词：插入式角钢斜柱基础施工要点Abstract: Plug-angle oblique column basis consistent with the basis of the main column and tower slope of the main material, the basis for embedded angle with the connection of the Tower, the main material to protect the environment, save material, reduce the project cost, reduce labor and other advantages. The angle from the plug-in based installation, the size of each data control, and construction experience to conduct feasibility studies.Keywords: plug-in, angle oblique column basis, construction points1前言因插入式角钢斜柱基础具有受力稳定、保护环境、节省材料、降低人工、可全方位高低腿、与挖孔桩混合使用等优点，越来越广泛的应用于输电线路中。

但由于插入式基础误差特别小、质量要求高，必须对尺寸进行精确计算和严格控制；否则，将直接影响工程的质量及工程评优。

本文对角钢插入式基础相关数据的计算、施工方法及注意事项进行介绍，有助于在其他工程中借鉴和提高工艺水平。

斜柱施工工艺一、引言斜柱作为一种常见的结构形式，用于支撑建筑物的一侧或多侧，具有稳定结构、提供有效支撑力等优点。

在斜柱的施工过程中，合理的施工工艺至关重要。

本文将介绍斜柱施工的工艺流程，包括基坑开挖、模板安装、钢筋绑扎、混凝土浇筑、保养等环节。

二、斜柱施工工艺流程1. 基坑开挖斜柱的施工首先需要进行基坑开挖。

根据设计要求，选择合适的挖土机械进行开挖，确保基坑的规格与设计要求一致。

在开挖过程中，应注意避免挖坏周边的地基和管线设施，同时要保持基坑的坡度和平整度。

2. 模板安装完成基坑开挖后，需要进行模板的安装。

模板的选择应根据斜柱的形状和尺寸来确定，确保能够得到适合的模板。

在安装过程中，要仔细检查模板的垂直度和水平度，确保模板的稳定性和平整度。

同时，需要设置适当的支撑和固定措施，以防止模板变形或倾倒。

3. 钢筋绑扎完成模板的安装后，进行钢筋的绑扎工作。

根据设计图纸和施工要求，在模板内布置好钢筋，确保钢筋的正确位置和间距。

在绑扎过程中，要注意钢筋的连接牢固性和准确性，同时要注意避免钢筋的错位和打结。

4. 混凝土浇筑完成钢筋绑扎后，进行混凝土的浇筑工作。

在浇筑前，要先进行模板的检查和修整，确保模板表面平整、无松动和渗漏。

然后，按照混凝土供应商提供的配合比进行搅拌和运输，保证混凝土的质量。

在浇筑过程中，应注意混凝土的均匀性和充实度，保证其能充分填充模板内的空隙。

5. 保养完成混凝土浇筑后，需要进行保养工作。

保养的目的是确保混凝土的强度和耐久性。

根据混凝土材料的性质和施工环境的要求，。

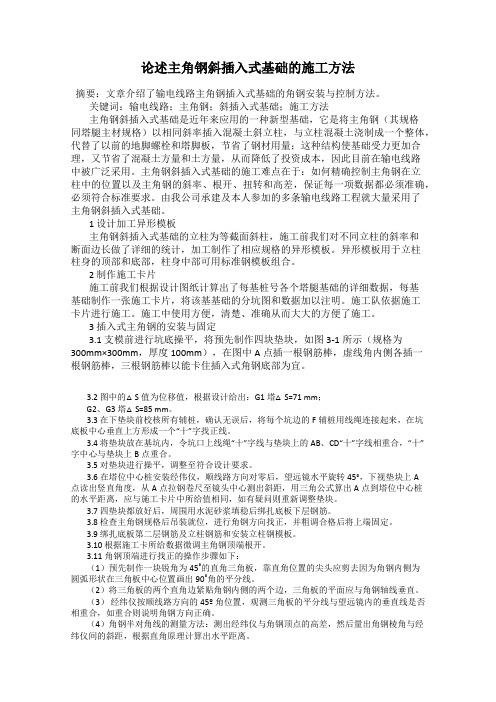

论述主角钢斜插入式基础的施工方法摘要：文章介绍了输电线路主角钢插入式基础的角钢安装与控制方法。

关键词：输电线路；主角钢；斜插入式基础；施工方法主角钢斜插入式基础是近年来应用的一种新型基础，它是将主角钢（其规格同塔腿主材规格）以相同斜率插入混凝土斜立柱，与立柱混凝土浇制成一个整体，代替了以前的地脚螺栓和塔脚板，节省了钢材用量；这种结构使基础受力更加合理，又节省了混凝土方量和土方量，从而降低了投资成本，因此目前在输电线路中被广泛采用。

主角钢斜插入式基础的施工难点在于：如何精确控制主角钢在立柱中的位置以及主角钢的斜率、根开、扭转和高差，保证每一项数据都必须准确，必须符合标准要求。

由我公司承建及本人参加的多条输电线路工程就大量采用了主角钢斜插入式基础。

1 设计加工异形模板主角钢斜插入式基础的立柱为等截面斜柱，施工前我们对不同立柱的斜率和断面边长做了详细的统计，加工制作了相应规格的异形模板。

异形模板用于立柱柱身的顶部和底部，柱身中部可用标准钢模板组合。

2 制作施工卡片施工前我们根据设计图纸计算出了每基桩号各个塔腿基础的详细数据，每基基础制作一张施工卡片，将该基基础的分坑图和数据加以注明。

施工队依据施工卡片进行施工。

施工中使用方便，清楚、准确从而大大的方便了施工。

3 插入式主角钢的安装与固定3.1 支模前进行坑底操平，将预先制作四块垫块，如图3-1所示（规格为300mm×300mm，厚度100mm），在图中A点插一根钢筋棒，虚线角内侧各插一根钢筋棒，三根钢筋棒以能卡住插入式角钢底部为宜。

3.2 图中的△S值为位移值，根据设计给出：G1塔△S=71 mm；G2、G3塔△S=85 mm。

3.3 在下垫块前校核所有辅桩，确认无误后，将每个坑边的F辅桩用线绳连接起来，在坑底板中心垂直上方形成一个“十”字找正线。

3.4 将垫块放在基坑内，令坑口上线绳“十”字线与垫块上的AB、CD“十”字线相重合，“十”字中心与垫块上B点重合。

插入式角钢斜柱基础施工要点浅析摘要：随着插入式角钢斜柱基础在送电线路工程中的推广使用，其施工方法趋于成熟。

本文根据线路工程施工中取得的施工经验，由基坑的开挖到角钢棱根开尺寸的找正直至基础浇制结束的全过程，较详细地叙述了这种基础的具体施工步骤，针对性地介绍了角钢棱根开、倾斜率、对角线、高差等相互之间的尺寸控制方法，有效地保证了基础的施工工艺及质量。

关键词：送电线路；基础；施工；方法一、概况送电线路中的插入式角钢斜柱基础随着环保理念的推广及设计、构件加工和施工技术的成熟已得到了广泛的应用，其基础型式以其特有的土石方开挖量小、混凝土量少、节约钢材、占地面积小、降低劳动强度、保护自然植被等优点受到运行、建设和施工单位的欢迎。

采用这种铁塔基础可以降低工程造价，缩短施工工期，虽然其施工工艺比以往工程的地脚螺栓式基础复杂，但施工人员的施工水平却随之有了相应的提高，该型式基础的普及和推广，一定能使送电线路基础施工水平再上一个新台阶，并随时间的推移而逐渐为广大施工人员熟悉和接受。

220kV大剑线送电线路铁塔基础全部采用插入式角钢斜柱基础，是历年线路施工中采用该种形式基础最多的线路工程。

施工地点位于云南省大理市境内，地处云贵高源与横断山脉结合部位，地势西北高，东南低，地貌复杂多样，海拔高差悬殊，气候的垂直差异显著，年日照时间为1500-2730小时，年平均降水量1000毫米左右，年均气温15度左右，西北部无霜期可达210天。

二、插入式角钢斜柱基础的主要形式根据各地区的自然地质和自然植被完好状况可分为全方位的不等高腿和等高腿两种形式。

前者（主要适用于植被完好地带，如西南、华南、华东等地区）是充分根据地形的自然起伏状况，测出塔位的塔基断面，利用4个塔腿与中心桩之间的高差，设计出1.5～9.0m之间的不同铁塔接腿长度，省却了因大面积开挖施工基面而造成的植被破坏，减少了青苗损失，避免了民事纠纷，但其施工工艺较等高腿基础要复杂的多；后者（主要适用于植被较差地带，如西北地区）则考虑到土质状况好、植被差、易开挖、占用耗地少等特点，直接采用降低施工基面，设计出等高腿基础，从而给施工时角钢的找正提供了较为便利的条件。
