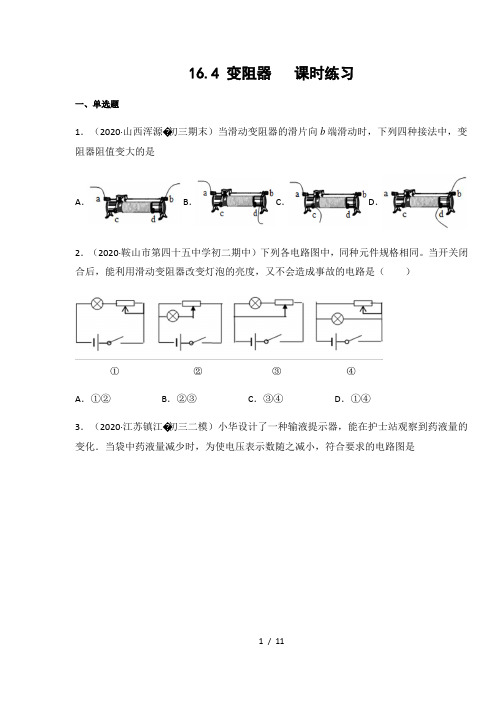

16.4 变阻器课时练习一、单选题1．（2020·山西浑源�初三期末）当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是A．B．C．D．2．（2020·鞍山市第四十五中学初二期中）下列各电路图中，同种元件规格相同。
当开关闭合后，能利用滑动变阻器改变灯泡的亮度，又不会造成事故的电路是（）A．①②B．②③C．③④D．①④3．（2020·江苏镇江�初三二模）小华设计了一种输液提示器，能在护士站观察到药液量的变化．当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是A．B．C．D．4．（2020·福建惠安�初三月考）高速公路收费站，现在对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是A．称重计其实是一个电压表B．电路中的R1是没有作用的C．当车辆越重时，称重计的示数越大D．当车辆越重时，称重计的示数越小5．（2019·山东枣庄�初三期中）小明将完好的仪器连接成如图所示的电路（其中滑动变阻器的连线没有画出），闭合开关进行实验时，发现无论怎样移动滑片P小灯泡亮度不变，则滑动变阻器A．可能是：接线柱E、F分别连入了G、HB．可能是：接线柱M、F分别连入了G、HC．可能是：接线柱E、N分别连入了G、HD．可能是：接线柱M、E分别连入了G、H6．（2020·山东潍坊�初三期末）如图所示的电位器是变阻器的一种，某同学把它与灯泡串联起来，利用它改变灯泡的亮度；现想使滑动触头顺时针转动时灯泡变亮，以下接法正确的是（）A．将A、B两个接线柱分别接入电路B．将A、C两个接线柱分别接入电路C．将B、C两个接线柱分别接入电路D．以上连接方法都正确7．（2020·安徽初三专题练习）在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是A．M接C，N接B B．M接A，N接BC．M接C，N接D D．M接A，N接D8．（2019·安徽淮北�）下列图示和文字对应的说法，其中正确的是（）A．若实验时电流表出现如图甲所示的情况，则电流表的量程选大了B．若实验时电压表出现如图乙所示的情况，则电压表的量程选小了C．将如图丙所示的滑动变阻器的任意两个接线柱接人电路，都能通过移动滑片P的位置改变电阻的大小D．如图丁所示的验电器是根据异种电荷相互排斥的原理制成的9．（2019·武汉市七一中学初三月考）下图是设计的四种用于测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。
第4节变阻器01知识管理1．变阻器原理：通过改变连入电路的电阻线的________来改变电阻．构造：如图所示结构示意图和符号：图甲表示滑动变阻器的示意图，图乙表示电路符号．铭牌：滑动变阻器标有“2 A20 Ω”字样，它表示此变阻器__________________________________________.作用：①________；②通过改变连入电路的电阻线的电阻，从而改变电路中的________和______________________．连接：滑动变阻器要与被控制电路________联．注意：将滑动变阻器连入电路时，两个接线柱应采用“一上一下”的接法，不能同时使用上面两个接线柱(R＝0)，也不能同时使用下面的两个接线柱(R为定值电阻，即最大阻值)，否则，移动滑片时起不到改变电阻的作用；为了保护电路，在闭合开关前应将滑动变阻器的滑片置于最大阻值处(即将滑片置于所选的下面那个接线柱的另一端)．2．变阻器的应用：家用电器音量调节的器材是一种变阻器，通常称为________．补充：电阻箱是一种能够表示出阻值的变阻器．读数时各旋钮对应的指示点的读数乘以面板上标记的倍数，然后相加即为阻值．02基础题1．滑动变阻器改变阻值的本质是改变接入电路的电阻丝的()A．材料 B．长度 C．横截面积D．温度2．(新疆中考)如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是()3．某同学安装了一个可以调节亮度的电灯，如图所示，为了使滑动变阻器的滑片从C向D移动的过程中，电灯的亮度逐渐变暗，正确的连接方式是()A．M接C，N接A B．M接D，N接B C．M接A，N接B D．M接C，N接B4．(青海中考)小华想用滑动变阻器控制小灯泡的亮度，设计了如图所示的4种电路，其中正确的是()A．②③ B．③④ C．①③ D．①②5．如图所示电路，导线a固定在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化．这个实验说明铅笔芯是________(填“导体”或“绝缘体”)，还能说明导体的电阻与________有关．受此启发，人们制造了一种可以改变电阻的元件，叫做__________．6．如图所示的电阻箱的示数为________Ω.第6题图第7题图第8题图7．如图所示，开关S闭合前，滑动变阻器的滑片应置于________(填“a”或“b”)端．滑片向________(填“a”或“b”)端移动，电流表的示数变大，此时灯泡的亮度________(填“变亮”“不变”或“变暗”)．8．(上海中考)在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：①电压表测小灯泡两端电压；②闭合开关S，向a端移动滑动变阻器的滑片P，小灯变亮．03中档题9．如图所示是用滑动变阻器调节灯泡亮度的几种方案，你认为能达到目的的方案是()10．如图所示的电路，当滑动变阻器的滑片从图示位置向右滑动时，灯的亮度和电流表的示数变化情况是()A．亮度变亮，示数变大 B．亮度变暗，示数变小 C．亮度不变，示数变小 D．亮度不变，示数变大11．(凉山中考)在探究一个用电器中电流随电压变化关系时，小明连接好的电路如图所示，闭合开关，发现电流表、电压表均有示数，调节滑动电阻器，电流表、电压表示数都不变化，小明连接的电路有不妥之处，改正的方法是()A．将导线K的a端移至接线柱A B．将导线M的c端移至接线柱BC．将导线M的c端移至接线柱D D．将导线L的b端移至接线柱D12．在收音机等电器中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C 三个焊接点相当于变阻器的三个接线柱．使用电位器时，下列说法正确的是()A．只把A和C接入电路，可以改变通过电位器的电流B．只把A和B接入电路，无法改变通过电位器的电流C．将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流D．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大第12题图第13题图第14题图13．如图所示，是大型电子地磅的电路图．当称重物时，在压力作用下滑片P向________端滑动，变阻器连入电路的电阻________(填“变大”“不变”或“变小”，下同)，电流表(重量表)的示数将________．14．如图为“用滑动变阻器改变电流”的实验．(1)在闭合开关前，滑片P应移动到最________(填“左”或“右”)端．(2)滑片向A端滑动时，小灯泡________(填“变亮”“变暗”或“不变”)．(3)开始实验后，如果甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是________________________________________________________________________．04拓展题15．如图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是()参考答案第4节变阻器知识管理1．长度允许通过的最大电流是2 A，最大电阻值是20 Ω保护电路电流部分电路两端的电压串2.电位器基础题1．B 2.D 3.A 4.A 5.导体导体长度滑动变阻器 6.1 2587.b a变亮8.中档题9．C 10.C 11.B 12.C 13.下变小变大14.(1)左(2)变暗(3)滑动变阻器接入的是下面两个接线柱拓展题15．D。
人教版九年级物理全一册《16.4 变阻器》练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图电路闭合开关后，滑动变阻器的滑片P向左移动，灯泡变亮。
下列接法符合要求的是（）A．M接C，N接D B．M接B，N接BC．M接A，N接B D．M接A，N接D2．如图所示为某同学连接的电路，闭合开关，下列有关说法正确的是（）A．滑动变阻器的滑片向左移动，可使小灯泡由暗逐渐变亮B．滑动变阻器的滑片向右移动，可使小灯泡由暗逐渐变亮C．无论怎样移动滑动变阻器的滑片，小灯泡的亮度不变D．将滑动变阻器与小灯泡并联，可使小灯泡由暗逐渐变亮3．变阻器的滑片P向右移动时，使变阻器连入电路部分的电阻增大的接法（）A．B．C．D．4．如图所示电路图中。
闭合开关后，无论怎样移动滑动变阻器的滑片，灯L1、L2均发光，电流表有示数，但电压表无示数。
电路故障可能是（）A．电流表短路B．电压表断路C．灯L1断路D．灯L2短路5．下列有关导体和绝缘体的理论及其应用正确的有（）A．能够导电的物体叫做导体B．金属、大地、油都属于导体C．滑动变阻器是由电阻率较小的铜线绕制成的D．普通白炽灯泡的灯丝，在发光时的电阻比不发光时大6．小丽同学在利用滑动变阻器改变电路中的电流的实验中，有以下几种接法，当滑片P向左移动时，都能使接入电路的电阻减小的是（）A．a和b B．c和d C．b和d D．a和c7．如图所示的电路中，电源电压保持不变，当滑动变阻器的滑片P向右移动时，则（）A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大8．如图所示，电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω1A“”，灯泡标有“2.5V1.25W“字样，不考虑灯丝电阻的变化。
变阻器【同步达纲练习】一、填空题1.电阻是表示导体对电流的的大小，导体的电阻越大，表示导体对电流的越大。
2.电阻在国际上通常用字母＿表示，它在电路图中的符号是，它的单位是，符号是。
3.75Ω＝ kΩ＝ MΩ 0.5MΩ＝ kΩ＝Ω4.电阻是导体本身的一种＿，它的大小决定于导体的，，和5.将一根导线均匀拉长为原来的2倍，则电阻。
二、选择题1.下面关于导体电阻的说法，正确的是（）A.铁导线的电阻比铜导线的电阻大B.粗的铜导线比细的铜导线的电阻大C.两根粗细一样的导线，长的电阻比短的电阻大D.由同种材料制成的、长短相等的两根导线，粗的导线比细的导线电阻小2.做实验时，连接电路的导线，若只能在粗细和长度相同的铜丝、铝丝、铁丝、锰铜丝中挑选，你认为应该选（）A．铜丝 B.铝丝 C.铁丝 D.锰铜丝3.横截面积相同电阻相等的铜丝和铁丝，其中导线长的是（）A铜丝 B.铁丝 C.一样长 D.都有可能4.如下图所示，当细铁丝绕制的线圈不加热时，电流表示数为0.3A。
当缓慢加热一段时间，可看到电流表示数将（）A.大于0.3AB.仍等于0.3AC.小于0.3AD.不能确定三、实验题如下图所示，甲图中AB和CD是长度不同、粗细相同的镍铬合金线。
乙图中AB和CD是长度相同、粗细不同的镍铬合金钱。
用图示的装置可以研究同种材料导线电阻的大小与什么因素有关，有什么关系。
由甲图的实验可以得出的结论是；由乙图实验可得出的结论是。
【素质优化训练】1.有A 、B 、C 、D 四根导线，其中A 、B 、C 三根是铜导线，D 是镍铬合金线，A 、B 两导线的粗细相同，A 比B 短，B 、C 两导线的长度一样，B 比C 粗，C 、D 长短和粗细都相同，则这四根导线按其电阻大小的顺序排列应是（ ）A R A ＞ RB ＞ RC ＞ RD B. R D ＞ R C ＞ R B ＞ R A C.R D ＞ R A ＞ R B ＞ R C D. R C ＞ R B ＞R A ＞R D2.在做“研究导体的电阻跟哪些因素有关”的实验时，提供了下表所示4根导线，则下 列说法正确的是（长A 研究导体的电阻与长度的关系应选导线甲和丙B.研究导体的电阻与横截面积关系时应选导线甲和乙C.研究导体的电阻与横截面积关系时应选导线丙和丁D.研究导体的电阻与材料的关系时应选导线乙和丁3.为了测量灯泡里的电流大小，将电流表和灯泡、电源、开关串联起来，当开关闭合， 电流表指针指到0.45A ，然后慢慢回到0.18A ，电流表示数减小的原因是（ ） A.指针的惯性 B.灯泡里钨丝的电阻随温度变化引起的 C.电流表有故障 D.在开关闭合的瞬间，电流总是很大的【生活实际运用】1.小明在检查一玩具电路时，发现其中一个10Ω电阻坏了，但手边只有几只20Ω的电阻。
人教版九年级物理全一册《16.4变阻器》同步练习题（含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．若两只滑动变阻器分别标有“20Ω 1A”和“50Ω 2A”字样，若把它们串联起来使用，则电路中允许通过的最大电流为（）A．2A B．1A C．3A D．无法判断2．当将滑动变阻器的滑片P向右移动时。
如图中的哪一种连接方法可使变阻器连入电路部分的电阻增大（）A．B．C．D．3．如图所示，用小刀把铅笔剖开，剥出铅笔芯，将铜线绑在它的一端．照图连接电路，使另一根铜线在铅笔芯上移动，观察灯泡的亮度变化．通过这个实验，我们可以得出的结论是（）A．导体越长，它的电阻越大B．导体越短，它的电阻越大C．导体横截面积越大，它的电阻越大D．导体的温度越高，它的电阻越大4．将如图所示的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确（）A．a和b B．a和c C．c和d D．b和d5．在收音机中，由一种叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时只把A和C接入电路，旋动滑片时，是否能改变通过电位器的电流A．能B．不能C．无法确定D．以上都不正确6．如图所示电路，开关S闭合后，观察发现灯泡L1亮、L2不亮。
调节滑动变阻器的滑片P，灯泡L₁的亮度发生变化，但灯泡L2始终不亮。
关于故障原因，下列判断正确的是（）A．灯泡L2的灯丝断了B．滑动变阻器短路了C．灯泡L2短路了D．灯泡L1断路了7．如图所示为可调亮度台灯，乙中电位器用来可调节灯泡亮度，触点b与金属滑片相连，则下列分析正确的是（）A．将a、c接入电路，顺时针转动旋钮灯泡变亮B．将a、c接入电路，逆时针转动旋钮灯泡变暗C．将a、b接入电路，顺时针转动旋钮灯泡变亮D．将b、c接入电路，逆时针转动旋钮灯泡变暗8．学了电路后，小林设计了四个体重计原理图，如图所示。
人教版九年级物理全一册《16.4变阻器》同步练习题（带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，将一根铅笔芯通过两个夹子接入电路中，闭合开关,依据下列实验现象其解释或说明正确的是()A．小灯泡发光，灯丝温度升高，灯丝电阻保持不变B．当只把左端夹子向右移时，小灯泡变亮，是因为铅笔芯的连入电路中的电阻变小C．当只把两节干电池换成一节后，小灯泡变暗，是因为铅笔芯的电阻变小D．当把左端夹子向左移动过程中，小灯泡慢慢变暗直到熄灭，是因为此时铅笔芯变成了绝缘体2．如图所示，有关滑动变阻器的使用，说法正确的是（）A．接线柱C、D端接进电路为定值电阻B．接线柱A、B端接进电路为一根导线C．C、B端接进电路，电流方向为C→P→BD．A、C端接进电路，向D端移动滑片P，电阻增大3．下列用电器中,不需要变阻器的是()A．调温电熨斗B．无极调光台灯C．收音机的音量调节旋钮D．家用白炽灯4．如图所示，当滑片向左滑动时连入电路的电阻变大的是（）A．B．C．D．5．甲变阻器标有“50Ω 1.5A”，乙变阻器标有“10Ω 2.5A”，两变阻器的瓷筒的粗细、长度一样，电阻线由同种合金材料制成，则（）A．甲的电阻线较粗B．乙的电阻线较粗C．两变阻器的电阻线粗细相同D．无法判定6．滑动变阻器是一种较常见的电学器材。
物理实验室中有一标有“10Ω1A”的滑动变阻器，小明同学对它进行了研究，得到了以下结论，其中错误的是（）A．此滑动变阻器能连入电路中的最大阻值是10ΩB．当此滑动变阻器中的电流不超过1A时，它能安全使用C．使用时应选择“一上一下”两个按线柱D．此滑动变阻器必须在1A的电路中才能安全使用7．在收音机等电器中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C 三个焊接点相当于变阻器的三个接线柱．使用电位器时，下列说法正确的是A．只把A、C接入电路，旋动滑片，可以改变通过电位器的电流B．只把A、B接入电路，当滑片顺时针旋动时，电位器接入电阻变小C．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电阻变小D．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电阻变大8．如图所示，是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片和滑杆相连，滑杆可绕固定轴O转动，另一端固定着一个浮子．当油量减少时()A．R的接入电阻增大，电流减小B．R的接入电阻增大，电流增大C．R的接入电阻减小，电流减小D．R的接入电阻减小，电流增大9．一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板。
人教版九年级物理全一册《16.4 变阻器》练习题(含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列说法中不正确的是（）A．滑动变阻器在一定范围内可以连续改变连入电路的阻值，但不能读出阻值B．电阻箱不可以连续地改变连入电路的阻值，但可以读出阻值C．要使变阻器能改变通过用电器的电流，必须将它与用电器串联D．滑动变阻器的接线柱不分正、负，因而无论怎样接入电路效果都完全一样2．实验室常见的滑动变阻器如图所示，其结构中属于导体的是（）A．金属棒B．塑料旋钮C．陶瓷筒D．电阻丝上的树脂漆层3．如图所示，下面给出了四种变阻器接入电路的情形，当滑片P向右移动时，连入电路中的电阻减小的是（）A．B．C．D．4．如图所示的电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光。
现用一只电压表检测这一现象产生的原因，当电压表接ab两点时，电压表无示数；接ac两点时，电压表有示数。
则产生上述现象的原因可能是（）A．R0短路B．L断路C．R断路D．R0断路5．如图甲所示是常用的一种可调风速的小风扇，图乙为其用于调风速的机械电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与旋钮触片相连。
下列有关说法正确的是（）A．机械电位器应该与电风扇中的电动机并联B．机械电位器通过改变电阻丝的横截面积来改变接入电路的电阻C．若将a、b接入电路中，逆时针转动旋钮时，风扇风速加快D．若将b、c接入电路中，逆时针转动旋钮时，风扇风速加快6．将如图中的滑动变阻器连入电路中，要求开关S闭合后，滑片P向左移动时，电流表的示数变大，则应（）A．N接C，M接D B．N接C，M接FC．N接D，M接F D．N接E，M接D7．在“练习使用滑动变阻器”的实验中，小明同学连接的实验电路如图所示。
2020年人教版九年级物理全一册16.4变阻器1.如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是（）A. B.C. D.2.转动可调光台灯的旋扭（相当于变阻器），能连续调节灯的亮度。
调变阻器是改变了（）A. 插头处的电源电压B. 灯泡灯丝的长度C. 流过灯泡的电流D. 灯泡两端的电压3.如图是学生设计的模拟调光台灯电路，闭合开关灯泡发光后，无论怎样移动回形针，发现灯泡亮度几乎不变，产生这一现象的原因可能是（）A. 电路处于断路状态B. 灯泡被短路C. 金属丝的阻值太小D. 灯泡灯丝的阻值太小4.如图所示，使用滑动变阻器，下列四种连接方法中不能调节小灯泡发光的强弱的是（）A. B.C. D.5.在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示，图中A、B、C三个焊接点相当于变阻器的三个接线柱，使用电位器时，下列说法正确的是（）A. 只把B和C接入电路，无法改变通过电位器的电流B. 只把A和B接入电路，无法改变通过电位器的电流C. 将B，C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变小D. 将A，B接入电路同一点，C接电路另一点，当滑片逆时针旋动时，电位器接入电路电阻变小6.图甲为某可调亮度台灯，图乙为其用于调光的电位器结构图。
a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连。
转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度。
下列分析正确的是( )A. 电位器与灯泡并联B. 电位器是通过改变接入电路中电阻丝的长度来改变灯泡C. 若只将a、c接入电路，顺时针转动旋钮时灯泡变亮D. 若只将b、c接入电路，顺时针转动旋钮时灯泡交暗7.一种变阻器结构如图所示，若顺时针旋转滑动片P（）A. 当电路连接A，C两接线端时，电阻值将变小B. 当电路连接A，B两接线端时，电阻值将变小C. 当电路连接A，C两接线端时，电阻值将变大D. 当电路连接B，C两接线端时，电阻值将变小8.如图所示，若要求变阻器的滑片P向右移动时，电压表、电流表的示数均减小，应将滑动变阻器哪两根接线柱接到M、N之间（）A. b与dB. a与dC. a与bD. c与d9.将两滑动变阻器如图所示串联起来,如果把a、b两条导线接入电路后,要使这两只变阻器的总电阻最大,滑片P1和P2所处的位置是( )A. P1在最右端，P2在最左端B. P1在最左端，P2在最左端C. P1在最左端，P2在最右端D. P1 在最右端，P2在最右端10.如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是（）A. B. C. D.11.如图所示，ab为一根铅笔芯，闭合开关后，小灯泡发光，说明铅笔芯是________（选填“导体”或“绝缘体”）｡将夹子在铅笔芯上向左移动时，观察到小灯泡变________（选填“亮”或“暗”），请根据实验现象，提出一个可探究的科学问题：________12.滑动变阻器铭牌上标有“100Ω2A”字样，其中“100Ω”表示的意思是________，“2A”表示的含义是________。
变阻器【同步达纲练习】一、填空题1.电阻是表示导体对电流的的大小，导体的电阻越大，表示导体对电流的越大。
2.电阻在国际上通常用字母＿表示，它在电路图中的符号是，它的单位是，符号是。
3.75Ω＝ kΩ＝ MΩ 0.5MΩ＝ kΩ＝Ω4.电阻是导体本身的一种＿，它的大小决定于导体的，，和5.将一根导线均匀拉长为原来的2倍，则电阻。
二、选择题1.下面关于导体电阻的说法，正确的是（）A.铁导线的电阻比铜导线的电阻大B.粗的铜导线比细的铜导线的电阻大C.两根粗细一样的导线，长的电阻比短的电阻大D.由同种材料制成的、长短相等的两根导线，粗的导线比细的导线电阻小2.做实验时，连接电路的导线，若只能在粗细和长度相同的铜丝、铝丝、铁丝、锰铜丝中挑选，你认为应该选（）A．铜丝 B.铝丝 C.铁丝 D.锰铜丝3.横截面积相同电阻相等的铜丝和铁丝，其中导线长的是（）A铜丝 B.铁丝 C.一样长 D.都有可能4.如下图所示，当细铁丝绕制的线圈不加热时，电流表示数为0.3A。
当缓慢加热一段时间，可看到电流表示数将（）A.大于0.3AB.仍等于0.3AC.小于0.3AD.不能确定三、实验题如下图所示，甲图中AB和CD是长度不同、粗细相同的镍铬合金线。
乙图中AB和CD 是长度相同、粗细不同的镍铬合金钱。
用图示的装置可以研究同种材料导线电阻的大小与什么因素有关，有什么关系。
由甲图的实验可以得出的结论是；由乙图实验可得出的结论是。
【素质优化训练】1.有A、B、C、D四根导线，其中A、B、C三根是铜导线，D是镍铬合金线，A、B两导线的粗细相同，A比B短，B、C两导线的长度一样，B比C粗，C、D长短和粗细都相同，则这四根导线按其电阻大小的顺序排列应是（）A R A＞ R B＞ R C＞ R D B. R D＞ R C＞ R B＞ R AC.R D＞ R A＞ R B＞ R CD. R C＞ R B＞R A＞R D2.在做“研究导体的电阻跟哪些因素有关”的实验时，提供了下表所示4根导线，则下度A研究导体的电阻与长度的关系应选导线甲和丙B.研究导体的电阻与横截面积关系时应选导线甲和乙C.研究导体的电阻与横截面积关系时应选导线丙和丁D.研究导体的电阻与材料的关系时应选导线乙和丁3.为了测量灯泡里的电流大小，将电流表和灯泡、电源、开关串联起来，当开关闭合，电流表指针指到0.45A，然后慢慢回到0.18A，电流表示数减小的原因是（）A.指针的惯性B.灯泡里钨丝的电阻随温度变化引起的C.电流表有故障D.在开关闭合的瞬间，电流总是很大的【生活实际运用】1.小明在检查一玩具电路时，发现其中一个10Ω电阻坏了，但手边只有几只20Ω的电阻。
第4节变阻器知能演练提升能力提升1.一些实验仪器具有调节作用。
下列滑动变阻器在电路中的接线方式不同,其中对电路能起调节作用的是()2.若两只滑动变阻器分别标有“20 Ω 1 A”和“50 Ω 2 A”字样,若把它们串联起来使用,则电路中允许通过的最大电流应是()A.1 AB.2 AC.3 AD.不能确定3.如图所示,电路用滑动变阻器控制灯泡的亮暗,若当滑片P向右移动时,灯泡由亮变暗,则滑动变阻器连入电路的方式是()A.C接N点,A接M点B.D接N点,C接M点C.B接N点,A接M点D.D接N点,B接M点4.右图是一种收音机的音量兼开关的调节器(也称电位器),若使收音机的音量最大,滑片P应置于图中的()A.a点B.b点C.c点D.d点5.如图所示,这是科技创新小组的同学们自己发明的电子握力器的内部结构。
电源电压不变,滑动变阻器b端固定在绝缘底座上,手柄A与变阻器滑片固定在一起,同步运动。
握力为零时,滑片处于a端。
L是一个电阻不变的指示灯,力量计由一个电流表改装而成。
使用时,先闭合开关S,再用手握住手柄,A柄向下运动压缩弹簧,握力就显示在力量计表盘上。
有关此握力计下列的说法正确的是()A.握力越大灯泡越暗,力量计的示数越大B.改装成的力量计的零刻度线就是原电流表的零刻度线C.握力越大,电路总电阻越小,总电流越大D.握力越大,弹簧的长度越长;握力越小,弹簧长度越短6.如图所示,两个电路中电源电压保持不变,闭合开关S,当滑动变阻器的滑片P都向右滑动时,灯泡L1和L2的亮度变化是()A.L1、L2都变暗B.L1、L2都变亮C.L1变暗,L2的亮度不变D.L1变暗,L2变亮7.(2017·北京中考)如图所示的电阻箱的示数是Ω。
8.如图所示,电路中导线a的一端固定连接在铅笔芯上,当导线b的一端在铅笔芯上左右移动时,灯泡亮暗会发生变化。
这个实验说明铅笔芯是(选填“导体”或“绝缘体”),还能说明导体的电阻与有关。
第4节《变阻器》同步练习一、单选题1.如图所示是连接入电路中的滑动变阻器，当滑动变阻器的滑片P向左滑动时，滑动变阻器连入电路的阻值将（）A.逐渐变大B.逐渐变小C.保持不变D.无法判断2.小明按图示电路测量小灯泡额定功率，备有器材规格如下：电源电压恒为6V，小灯泡额定电压为2.5V，灯泡正常发光时灯丝电阻约为l0Ω，变阻器有以下甲、乙、丙、丁四种，则能较好地完成该实验的变阻器应选择（）A.甲的规格“5Ω”B.乙的规格“10Ω”C.丙的规格“30Ω”D.丁的规格“300Ω”3.如图所示是滑动变阻器的四种接线方法．当滑片P向右移动时，接入电路中的电阻变大的是（）A. B. C. D.4.如图所示，变阻器接入电路中．当滑片向左滑动时，要使电阻减小，下列接法正确的是（）A.C和DB.A和DC.B和AD.B和D5.当将滑动变阻器的滑片P向左移动时，图中的哪一种连接方法可使变阻器连入电路部分的电阻变小？（）A. B. C. D.6.电位器是变阻器的一种，它可以用来改变收音机的音量．小红买了一个电位器，如图2所示．如果把它与灯泡串联起来，利用它改变灯的亮度，请仔细观察，现想使滑动触头顺时针转动，灯泡变暗，下列连法正确的是（）A.连接A、CB.连接B、CC.连接A、BD.以上都不正确7.如图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是（）A. B. C. D.8.关于滑动变阻器在不同实验中的作用，下列说法不正确的是（）A.在“探究电流与电压的关系”实验中的主要作用是：改变灯泡两端的电压B.在“探究电流与电阻的关系”的实验中的主要作用是：保持电阻两端的电压不变C.在“测定定值电阻的阻值”的实验中主要作用是：多次测量取平均值减小实验误差D.在“测定小灯泡发光时的电功率”的实验中主要作用是：测量小灯泡在不同发光情况下的电功率，进而多次测量取平均值减小实验误差二、多选题9.如图甲所示电路，将一滑动变阻器接在a、b两点间，灯泡能发光．现要使滑动变阻器滑片P向左移动时，灯泡变亮，则图乙中的滑动变阻器连入电路的接线柱应是（）A.A和BB.A和CC.A和DD.B和D10.如图所示的滑动变阻器的四种接法中，当滑片P向右移动时使电路中的电阻变小的接法是（）A. B. C. D.11.在收音机等电器中，有一个叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时，下列说法正确的是（）A.只把A和B接入电路，无法改变通过电位器的电流B.只把A和C接入电路，无法改变通过电位器的电流C.将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大D.将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流12.在“伏安法测电阻”的实验中，滑动变阻器能起到的作用是（）A.保护电路B.改变电路中的电流C.改变被测电阻两端的电压D.改变被测电阻的阻值13.关于导体的电阻，下列说法中正确的是（）A.导体长度大电阻就大B.滑动变阻器就是通过改变连入电路电阻丝的长度来改变电阻的C.电阻是导体本身的一种性质，电阻大说明构成该电阻的材料导电性能不好D.电阻与导体的材料、长度、横截面积等因素有关，与电压和电流无关三、填空题14.一滑动变阻器上标有“50Ω2A”的字样，它表示的意思是 ______ ，如图滑动变阻器，如果滑片向左滑动电阻变大，应该接 ______ ．（填字母）15.要改变电路中电流的大小，需将滑动变阻器 ______ 在电路中，而且要 ______ 各选一个接线柱，接通电路前，要将滑动变阻器滑片P移到使滑动变阻器接入电路的阻值 ______ 的位置，这样可以起到 ______ 的作用．16.滑动变阻器是通过改变接入电路的电阻丝的 ______ 来改变电阻的．某滑动变阻器上标有“200Ω1A”字样，其中200Ω指的是 ______ ，1A指的是 ______ ．四、作图题17.如图是用滑动变阻器改变电流大小的电路图及有关元件示意图，用笔画线代替导线，按电路图连接对应的实物图．人教版物理九年级第十六章第4节《变阻器》同步练习答案和解析【答案】1.A2.C3.A4.B5.A6.C7.D8.D9.BC10.AD 11.BD 12.ABC 13.BD14.此滑动变阻器的最大阻值是50Ω；BC（或BD）15.串联；上下；最大；保护电路16.长度；最大电阻为200Ω；允许通过的最大电流为1A17.解：采用“电流流向法”，电流从电源正极出发，依次将灯泡、滑动变阻器、开关、电流表串联起来，如下图所示：【解析】1. 解：由图可知，滑动变阻器接入电路的有效部分是右半段，滑片P向左滑动时，连入电路的电阻丝长度增加，所以滑动变阻器连入电路的阻值将逐渐变大．故选A．滑动变阻器有四个接线柱，选择一上一下接线柱接入电路，滑动变阻器接入电路的部分取决于接入的下面接线柱．移动滑片时，改变连入电路的电阻丝的长度，改变连入电路电阻的大小．滑动变阻器连入电路的电阻取决于接入电路的下面接线柱，和上面接入电路的接线柱无关．2. 解：由图可知灯泡与变阻器串联，灯泡正常发光时，电路中的电流I L===0.25A；变阻器两端的电压U R=U-U L=6V-2.5V=3.5V，变阻器接入电路中的电阻R===14Ω＞10Ω，所以变阻器应选“30Ω”的丙，丁的阻值太大，不便于操作，故C正确，故ABD错误．故选C．根据串联电路的电压特点求出滑动变阻器两端的电压，利用串联电路的电流特点和欧姆定律确定滑动变阻器接入电路中的电阻，据此选择滑动变阻器的规格．本题考查了滑动变阻器的选择，关键是利用好串并联电路和欧姆定律．3. 解：当滑片P向右移动时，接入电路中的电阻变大，说明滑片距离下方接线柱变长，即左下方接线柱必须接入电路中，两上方任意接线柱接入电路中，由选项可知，A符合，BCD不符合．故选A．滑动变阻器使用时，接线柱的选取要一上一下．滑动变阻器接入电路中电阻的大小取决于电阻丝接入电路的长度，要使滑片P向右移动时接入电路中的电阻变大，就要使电阻丝接入电路的长度变长，据此进行解答．滑动变阻器连入电路的电阻取决于接入电路的下面接线柱，和上面接入电路的接线柱无关．因此必须明确接入电路的部分，然后判断滑片移动时，连入电路的电阻丝长度的变化，来判断电阻的变化．4. 解：A、选择C和D时，滑动变阻器被短路，不能起到变阻作用，故A错；B、选择A和D时，滑动变阻器接入了左半段，左移电阻变短，电阻变小，符合题意，故B正确；C、选择B和A时，滑动变阻器相当于定值电阻，不能起到变阻作用，故C错；D、选择B和D时，滑动变阻器接入了右半段，左移电阻变长，电阻变大，不符合题意，故D错．故选B．滑动变阻器有四个接线柱，接入电路时选择上面一个、下面一个，接入电路的部分取决于下面的接线柱．左移电阻变小，电阻变短．知道滑动变阻器的结构、接线柱的接法、变阻原理是分析有关电路变化的关键，要掌握！5. 解：A、这种连接方式接入电路的是左半部分，当滑动变阻器的滑片P向左移动时，接入电路的电阻丝长度变小，电阻变小，符合题意；B、连接下面两个接线柱，连入电路中的是一个定值电阻（最大电阻），这种接法是不能变阻的，不符合题意；C、这种连接方式接入电路的是右半部分，当滑动变阻器的滑片P向左移动时，接入电路的电阻丝长度变大，电阻变大，不符合题意；D、这种连接方式接入电路的是右半部分，当滑动变阻器的滑片P向左移动时，接入电路的电阻丝长度变大，电阻变大，不符合题意；故选A．滑动变阻器的原理是靠改变连入电路中的电阻丝的长度来改变电阻的，它的正确接法是“一上一下”．哪一段电阻丝被接入电路中是由下面的接线柱决定的．若接左下接线柱，滑片向右移动，电阻变大；若接右下接线柱，滑片向左移动，电阻变大．本题考查了滑动变阻器的原理和作用，能够正确判断哪一段电阻丝被连入电路中是本题的解题关键所在．6. 解：滑动变阻器通过滑片的移动从而改变电阻，是由于当滑片移动以后改变了连入电路中电阻丝的长度；滑动触头顺时针转动时，灯泡变暗，说明电路中的电流减小，所以接入电路中的电阻应变大．应将左边部分接入电路，即连接A、B．故选C．滑动变阻器的原理是靠改变连入电路中电阻的长度来改变电阻的，滑动变阻器的作用是通过改变电阻从而改变电路中的电流．此题主要考查了滑动变阻器的使用，以及滑动触头滑动时，阻值大小的判断．7. 解：A．由图可知，滑动变阻器与灯泡并联，因并联电路中各支路独立工作、互不影响可知，滑片移动时不影响灯泡的亮暗，且滑动变阻器接入电路中的电阻过小时会造成电路中的电流过大，烧坏电路元件，故A不符合题意；B．由图象可知，滑动变阻器与灯泡串联，当滑动变阻器接入电路中的电阻最大时，通过灯泡的电流最小，灯泡的实际功率最小，灯泡不一定熄灭，故B不符合题意；C．由电路图可知，滑动变阻器与灯泡串联，滑片P使灯泡处于短路状态，无论怎样滑到滑片灯泡都不亮，故C 不符合题意；D．由电路图可知，滑动变阻器与灯泡并联，当滑片P滑到右端时，会引起灯泡短路，实现灯泡由亮到熄灭，故D符合题意．故选D．滑动变阻器在电路中连接一“上”一“下”两个接线柱，其在电路中的作用是通过改变电路中电阻的大小来改变电路中的电流；当将滑动变阻器的下下和滑片三个接线头接入电路后，滑动变阻器可以使部分电阻短路起到调节部分电路两端的电压的作用．本题考查了滑动变阻器的使用，要注意由于滑动变阻器在不同的电路中的连接方式不同，其在各电路中的作用也是不同的．8. 解：A、在“探究电流与电压的关系时”需保持电阻不变，改变灯泡两端的电压，而滑动变阻器可以起到改变灯泡两端电压的作用；故A正确；不合题意；B、在“探究电流与电阻的关系时”，需保持电压不变，改变电阻的大小，由于电阻的改变，需调节滑片的位置，保持电阻两端的电压不变；故B正确；不合题意；C、在“测定定值电阻的阻值时”，移动滑片，为了多次测量取平均值减小实验误差；故C正确，不合题意；D、在“测定小灯泡发光时的电功率时”移动滑片，测量小灯泡在不同发光情况下的电功率，但不可以求平均值，故D错误，符合题意．故选D．滑动变阻器的作用：一是保护电路；二是可以多次测量．并结合控制变量法具体分析滑动变阻器的作用．根据滑动变阻器的作用以及具体的实验得出在不同实验中的作用．9. 解：灯泡变亮说明电流变大，电路中的电流变大，滑片要向滑动变阻器下面的接线柱靠近，根据题目中所说“当滑片P向左移动时，灯泡变亮”，因此要接左边的A接线柱，同时上面的接线柱可以选择C或D．即选项B、C均符合要求．故选BC．滑动变阻器要“一上一下”接入电路，而且滑片越靠近下面的接线柱时接入电路的电阻越小．要明白滑阻的正确使用方法：（1）要调节电流或电压可与元件串联；（2）滑阻要“一上一下”接入电路，滑片越靠近下面接线柱时接入电路的电阻越小．10. 解：AD、滑动变阻器接入了右半段，滑片右移，连入电路的电阻丝变短，电阻变小，故AD符合题意．BC、滑动变阻器接入了左半段，滑片右移，连入电路的电阻丝变长，电阻变大，故BC不符合题意．故选AD．滑动变阻器有四个接线柱，选择一上一下接线柱接入电路，滑动变阻器接入电路的部分取决于接入的下面接线柱．移动滑片时，改变连入电路的电阻丝的长度，改变连入电路电阻的大小．滑动变阻器连入电路的电阻取决于接入电路的下面接线柱，和上面接入电路的接线柱无关．因此必须明确接入电路的部分，然后判断滑片移动时，连入电路的电阻丝长度的变化，来判断电阻的变化．11. 解：A、只把A和B接入电路，接入了左半段，当滑片顺时针旋动时，电位器接入电路电阻增大，电源电压不变，电流变小．故A错误．B、只把A和C接入电路，电位器相当于定值电阻，移动滑片，电阻不变，电源电压不变，无法改变通过电位器的电流．故B正确．C、将B、C两点接入电路，接入了右半段，当滑片顺时针旋动时，电位器接入电路电阻变小．故C错误．D、将A、B接入电路同一点，C接电路另一点，左半段被滑片短路，只接入右半段，移动滑片能改变电路中的电阻，电源电压不变，可以改变通过电位器的电流．故D正确．故选BD．电位器是一个滑动变阻器，当把A、C接入电路时，相当于定值电阻，当把A、B接入电路时，接入了左半段，滑片顺时针转动时，连入电路的电阻增大，电流减小；当把C、B接入电路时，接入了右半段，滑片顺时针转动时，连入电路的电阻减小，电流增大．电位器是一个变形的滑动变阻器，此滑动变阻器有三个接线柱，明确每选择其中的两个接线柱时，滑动变阻器连入电路的电阻．本题体现了物理和生活的密切关系．12. 解：A、滑动变阻器的连入电路时，滑片滑到最大阻值处，电阻最大，电源电压不变，电流最小，起到保护电路的作用，故A选项正确．B、移动滑动变阻器的滑片，改变了连入电路的电阻，改变了电路中的电流，故B选项正确．C、实验中电阻的阻值不变，移动滑动变阻器的滑片，改变了电路中的电流，根据U=IR，电阻不变，电流变化，所以被测电阻两端的电压变化，故C选项正确．D、被测电阻阻值大小跟电阻的长度、材料、横截面积有关，实验过程中三者没有发生变化，电阻的阻值不变，故D选项不正确．故选ABC．（1）电阻大小跟电阻的长度、材料、横截面积有关，跟电阻中的电流、电阻两端的电压无关．（2）“伏安法测电阻”的实验中，滑动变阻器和被测电阻串联在电路中，滑片处于最大阻值处，电源电压不变，电流中的电流最小，起到保护作用．移动变阻器的滑片，改变了连入电路的电阻，电路中的电流变化，根据U=IR 知，电阻两端的电压也随之变化．本题考查了滑动变阻器的使用，关键是知道在不同的实验中滑动变阻器的作用是不同的；“伏安法测电阻”的实验中，滑动变阻器的作用：改变电路的电流，改变被测电阻的电压和保护电路．13. 解：A、电阻与导体的材料、长度、横截面积等因素有关，导体长度大电阻不一定就大，故A错误；B、滑动变阻器是通过改变连入电路电阻丝的长度来改变电阻的，故B正确；C、电阻是导体本身的一种性质，电阻大小与导体的材料、长度、横截面积等因素有关，电阻大不能说明构成该电阻的材料导电性能不好，故C错误；D、电阻与导体的材料、长度、横截面积等因素有关，与电压和电流无关，故D正确．故选BD．电阻是导体本身的一种性质，电阻与导体的材料、长度、横截面积等因素有关，与电压和电流无关．滑动变阻器是通过改变连入电路电阻丝的长度来改变电阻的．本题主要考查了对电阻的概念，电阻大小影响因素的理解与应用，属电学基础题．14. 解：50Ω表示的意思是该滑动变阻器的最大阻值是50Ω．如果滑片向左滑动电阻变大，应该接BC（或BD）接线柱，这时滑片右侧的电阻丝接入电路（即PB部分接入电路）．故答案为：此滑动变阻器的最大阻值是50Ω（或此滑动变阻器的阻值调节范围是0～50Ω）；BC（或BD）．滑动变阻器铭牌上标有“50Ω 2A”的字样，表示滑动变阻器的电阻最大值以及允许通过的最大电流．滑动变阻器连接时要一上一下接线柱连接，若使滑片向左滑动电阻变大，应使右半段接入电路．本题考查滑动变阻器的规格，以及滑动变阻器的连接方法，属电学基础题，难度不大．15. 解：（1）滑动变阻器和用电器串联后，可以通过改变接入电路中电阻丝的长短来改变连入电路的电阻，从而改变电路中的电流；（2）如果都接上面的接线柱，滑动变阻器接入电路的阻值为0；如果都接下面的接线柱，滑动变阻器接入电路的阻值为定值；所以要采用一“上”一“下”的连接方式．（3）接通电路前，滑动变阻器的滑片必须移到阻值最大处；（4）滑动变阻器的作用：保护电路，改变电流．故答案为：串联；上下；最大；保护电路．（1）滑动变阻器的原理：改变连入电路的电阻丝的长度，改变连入电路的电阻，改变电路中的电流；因此滑动变阻器要串联在电路中．（2）滑动变阻器接线柱的接法：选择上面一个，下面一个．（3）接通电路前，滑动变阻器的滑片必须移到阻值最大处．（4）滑动变阻器的作用：保护电路，改变电路中的电流．掌握滑动变阻器的结构、原理、作用、接线柱的接法、连入电路的注意事项等．16. 解：（1）电阻大小的影响因素：长度、横截面积、材料．在材料和横截面积一定时，改变电阻的长度来改变电阻大小，总电压不变，从而改变了电路中的电流．（2）滑动变阻器标有“200Ω、1A”，意思指滑动变阻器的最大电阻值是200Ω；允许通过的最大电流值是1A．故答案为：长度；最大电阻为200Ω；允许通过的最大电流为1A．（1）变阻器的原理：改变连入电路的电阻线的长度，改变连入电路的电阻阻值，改变电路中的电流．（2）滑动变阻器标有“200Ω、1A”，标明最大电阻值和允许通过的最大电流．（1）掌握电阻大小的影响因素，根据影响因素能判断电阻大小变化．（2）掌握滑动变阻器的结构、接线柱的接法、连入电路的方法、原理、作用、铭牌参数的含义等等．17.根据电路图连接实物图，可采用“电流流向法”，从电源的正极出发，按照电流的流向，依次串联；连接滑动变阻器时，要“一上一下”的原则．本题考查了实物图的连接、滑动变阻器的连接和电表的正确使用，这些知识都是电学知识的基本的技能，也是中考常考的内容．。
