7.63m焦炉炉体结构7.63m焦炉*内首次完全从德国Uhde公司引进，其先进的炼焦工艺技术，代表了当今世界炼焦技术发展的方向，集中了炼焦工艺、焦炉机械、焦炉自动控制等方面的先进技术，具有国际领先水平。
7.63m焦炉炭化室高7.63m（热态），双联火道、多段加热、同位燃烧、分格式蓄热室，混合煤气侧入、焦炉煤气下喷的复热式超大型焦炉。
太原钢铁集团公司焦化厂一期建设的一座1×70孔7.63m焦炉，包括焦炉炉体、煤塔、湿式熄焦塔、熄焦沉淀池、加煤、推焦、拦焦、除尘等设备。
焦炉上装有三个荒煤气集气管对炼焦过程中产生的荒煤气进行收集，并通过吸入管把收集来的荒煤气吸入到现有的煤气净化设置中。
本文拟从焦炉炉体各部位的结构特点和砖型特点进行加以介绍。
1.主要结构特点1.1每个炭化室下面对应一个空气蓄热室和一个煤气蓄热室，在机、焦侧方向分成十八格；1.2分段加热使斜道结构复杂，砖型多。
通道内无胀缝使斜道严密，防止斜道区上部高温事故的产生；1.3燃烧室由36个共18对双联火道组成，同位燃烧，三段加热结构。
在每对火道隔墙间下部设循环孔，将下降火道的废气吸入上升火道的可燃气体中，用此两种方式拉长火焰，达到高向加热均匀的目的；1.4蓄热室无中心隔墙，仅在焦侧设置烟道，由于3段燃烧加热和废气循环，煤气燃烧充分，炉体高向加热均匀，废气中氮氧化物含量低≤500mg/Nm3，达到国家环保标准控制要求；1.5炉体材质全按照德国DIN标准，多达19种，全炉共设置六次满铺滑动层。
蓄热室机、焦侧方向分成十八格，煤气蓄热室与空气蓄热室相间配置，其下部配备两个与其相同的水平烟道，每个水平烟道又通过格子砖支撑墙沿炭化室长度方向分成两格，作为供空气、混合煤气、排废气用，水平烟道不设置衬砖。
因而要求互相之间严密不串漏，因水平烟道存在着气体交换，温度变化，而蓄热室下部温度较低，整个蓄热室下部（1-21层）采用耐急冷急热的半硅砖（E65）砌筑，上部使用硅砖（SI-KN），接缝位置设置滑动层。
《焦炉结构与设备》一、教学内容：（一）、焦炉整体结构概述（二）、护炉铁件（三）、焦炉加热设备（四）、荒煤气导出设备（五）、焦炉机械（六）、附属设备和修理装置二、学习目的：了解焦炉的整体结构，掌握护炉铁件、蓄热室、燃烧室、炭化室及荒煤气导出道的结构。
目录第一章焦炉整体构造一、焦炉炉型的分类二、现代焦炉的结构1.1 炭化室1.2 燃烧室1.3 斜道区1.4 蓄热室1.5 小烟道1.6 炉顶区1.7 焦炉基础平台、烟道、烟囪第二章炼焦炉的机械与设备2.1 护炉铁件2.1.1 护炉铁件的作用2.1.2 保护板和炉门框2.1.3 炉柱、拉条和弹簧2.1.4 炉门2.2 焦炉加热设备2.2.1 加热煤气设备2.2.2 焦炉的煤气管系2.2.3 交换设备2.2.4 废气设备2.3 荒煤气导出设备2.3.1 高压氨水及水封上升管盖装置2.3.2 上升管与桥管2.3.3 集气管与吸气管2.4 焦炉机械2.4.1 装煤车2.4.2 拦焦车2.4.3 推焦车2.4.4 熄焦车和电机车2.5 附属设备和修理装置2.5.1 炉门修理站2.5.2 余煤单斗机和埋刮板提升机2.5.3 悬臂式起重机和电动葫芦2.5.4 推焦杆更换装置第一章焦炉整体结构一、焦炉炉型的分类：现代焦炉因火道结构，加热煤气种类及其入炉方式，实现高向加热均匀性的方法不同等分成许多型式。
因火道结构形式的不同，焦炉可分为二分式焦炉，双联火道焦炉及少数的过顶式焦炉。
根据加热煤气种类的不同，焦炉可分为单热式焦炉和复热式焦炉。
根据煤气入炉的方式不同，焦炉可分为下喷式焦炉和侧入式焦炉。
二、现代焦炉的结构：（一）、现代焦炉虽有多种炉型，但都有共同的基本要求：1）焦并长向和高向加热均匀，加热水平适当，以减轻化学产品的裂解损失。
2）劳动生产率和设备利用率高。
3）加热系统阻力小，热工效率高，能耗低。
4）炉体坚固、严密、衰老慢、炉龄长。
5）劳动条件好，调节控制方便，环境污染少。
《焦炉结构与设备》一、教学内容：（一）、焦炉整体结构概述（二）、护炉铁件（三）、焦炉加热设备（四）、荒煤气导出设备（五）、焦炉机械（六）、附属设备和修理装置二、学习目的：了解焦炉的整体结构，掌握护炉铁件、蓄热室、燃烧室、炭化室及荒煤气导出道的结构。
目录第一章焦炉整体构造一、焦炉炉型的分类二、现代焦炉的结构1.1 炭化室1.2 燃烧室1.3 斜道区1.4 蓄热室1.5 小烟道1.6 炉顶区1.7 焦炉基础平台、烟道、烟囪第二章炼焦炉的机械与设备2.1 护炉铁件2.1.1 护炉铁件的作用2.1.2 保护板和炉门框2.1.3 炉柱、拉条和弹簧2.1.4 炉门2.2 焦炉加热设备2.2.1 加热煤气设备2.2.2 焦炉的煤气管系2.2.3 交换设备2.2.4 废气设备2.3 荒煤气导出设备2.3.1 高压氨水及水封上升管盖装置2.3.2 上升管与桥管2.3.3 集气管与吸气管2.4 焦炉机械2.4.1 装煤车2.4.2 拦焦车2.4.3 推焦车2.4.4 熄焦车和电机车2.5 附属设备和修理装置2.5.1 炉门修理站2.5.2 余煤单斗机和埋刮板提升机2.5.3 悬臂式起重机和电动葫芦2.5.4 推焦杆更换装置第一章焦炉整体结构一、焦炉炉型的分类：现代焦炉因火道结构，加热煤气种类及其入炉方式，实现高向加热均匀性的方法不同等分成许多型式。
因火道结构形式的不同，焦炉可分为二分式焦炉，双联火道焦炉及少数的过顶式焦炉。
根据加热煤气种类的不同，焦炉可分为单热式焦炉和复热式焦炉。
根据煤气入炉的方式不同，焦炉可分为下喷式焦炉和侧入式焦炉。
二、现代焦炉的结构：（一）、现代焦炉虽有多种炉型，但都有共同的基本要求：1）焦并长向和高向加热均匀，加热水平适当，以减轻化学产品的裂解损失。
2）劳动生产率和设备利用率高。
3）加热系统阻力小，热工效率高，能耗低。
4）炉体坚固、严密、衰老慢、炉龄长。
5）劳动条件好，调节控制方便，环境污染少。

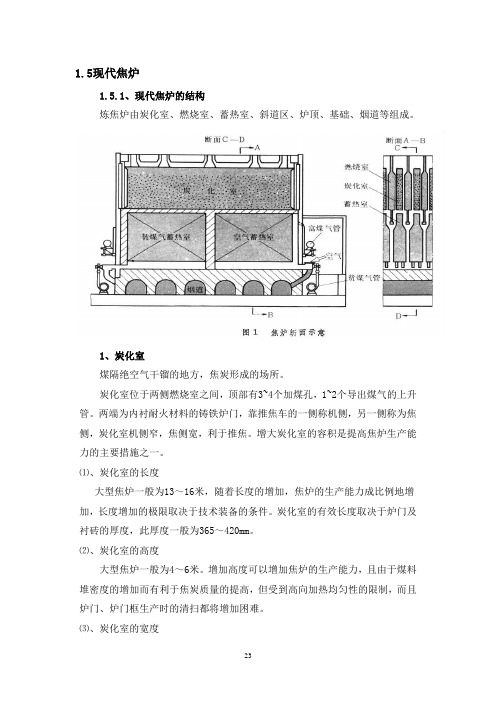

1.5现代焦炉1.5.1、现代焦炉的结构炼焦炉由炭化室、燃烧室、蓄热室、斜道区、炉顶、基础、烟道等组成。
1、炭化室煤隔绝空气干镏的地方，焦炭形成的场所。
炭化室位于两侧燃烧室之间，顶部有3~4个加煤孔，1~2个导出煤气的上升管。
两端为内衬耐火材料的铸铁炉门，靠推焦车的一侧称机侧，另一侧称为焦侧，炭化室机侧窄，焦侧宽，利于推焦。
增大炭化室的容积是提高焦炉生产能力的主要措施之一。
⑴、炭化室的长度大型焦炉一般为13～16米，随着长度的增加，焦炉的生产能力成比例地增加，长度增加的极限取决于技术装备的条件。
炭化室的有效长度取决于炉门及衬砖的厚度，此厚度一般为365～420mm。
⑵、炭化室的高度大型焦炉一般为4～6米。
增加高度可以增加焦炉的生产能力，且由于煤料堆密度的增加而有利于焦炭质量的提高，但受到高向加热均匀性的限制，而且炉门、炉门框生产时的清扫都将增加困难。
⑶、炭化室的宽度炭化室的宽度对焦炉的生产能力与焦炭质量均有影响，增加宽度虽然焦炉的容积增大，装煤量增多，但因煤料传热不良，随炭化室宽度的增加，结焦时间大为延长，结焦速度降低。
2、燃烧室煤气和空气燃烧为炭化室供热的地方。
燃烧室位于炭化室两侧，其中分为很多立火道，燃烧室的个数比炭化室多一个，锥度和炭化室相反。
⑴、结构形式燃烧室火道一般分为二分式和双联火道式两种，国内个别老焦炉还有过顶式。
二分式焦炉的最大优点是结构简单，异向气流接触面少，但由于有水平集合烟道，使气流沿燃烧室长向分配不易均匀，同时削弱了砌体的强度。
双联火道结构，具有加热均匀，气流阻力小，砌体强度高等优点，但异向气流接触面多，焦炉老龄时易串漏，结构较复杂，砖型多，故我国小型焦炉均不采用。
⑵、高向加热为了获得成熟均匀的焦炭，要求炭化室火道长向和高向供热均匀。
当用副煤气加热时，其火焰短，火道高向加热不均匀，解决焦炉高向加热均匀的可以采取下列措施:①高低灯头火道中灯头高低不等。
高低灯头系双联火道中单数火道低灯头、双数火道高灯头，使火焰在不同的高度燃烧。
