微波技术基础期末试题一

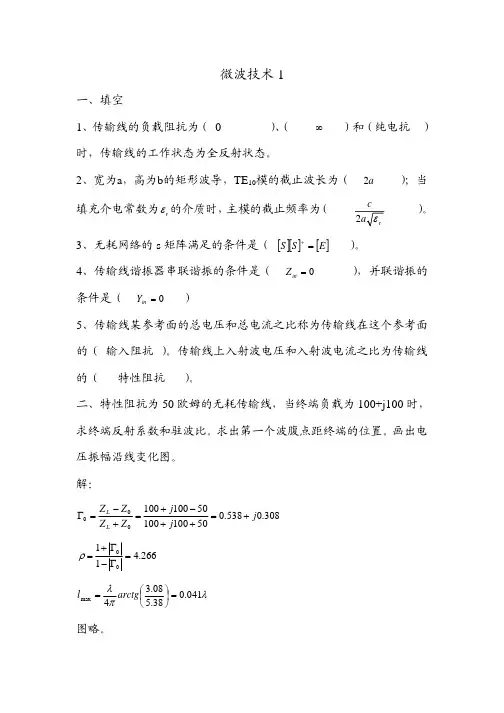

微波技术1一、填空1、传输线的负载阻抗为（ 0 ）、（ ∞ ）和（纯电抗 ）时，传输线的工作状态为全反射状态。

2、宽为a ，高为b 的矩形波导，TE 10模的截止波长为（ ）；当填充介电常数为a 2r ε的介质时，主模的截止频率为（ r a c ε2 ）。

3、无耗网络的s 矩阵满足的条件是（ [][][]E S S =+ ）。

4、传输线谐振器串联谐振的条件是（ 0=in Z ），并联谐振的条件是（ 0=in Y ）5、传输线某参考面的总电压和总电流之比称为传输线在这个参考面的（ 输入阻抗 ）。

传输线上入射波电压和入射波电流之比为传输线的（ 特性阻抗 ）。

二、特性阻抗为50欧姆的无耗传输线，当终端负载为100+j100时，求终端反射系数和驻波比。

求出第一个波腹点距终端的位置。

画出电压振幅沿线变化图。

解：308.0538.05010010050100100000j j j Z Z Z Z L L +=++−+=+−=Γ 266.4110=Γ−Γ+=ρ λπλ041.038.508.34max =⎟⎠⎞⎜⎝⎛=arctg l 图略。

三、写出矩形波导TE 10模的场表达式。

当横截面宽度为mm ，高度时，求单模传输的频率范围。

22=a a b 7.0=()z t j z e x a H H βωπ−⎟⎠⎞⎜⎝⎛=cos 0()z tj Z c x e x a H a j x H k jH βωππββ−⎟⎠⎞⎜⎝⎛=∂∂−=sin 02()z t j x y e x a H ja H E βωππωµη−⎟⎠⎞⎜⎝⎛−=−=sin 010单模传输的波长范围为a b 22<<λ即mm mm 448.30<<λb cf a c22<<即GHz f GH z 74.982.6<<四、求如下双端口网络的[A]矩阵。

解：将网络看成三个网络的级联，对于串联阻抗，有[]⎥⎦⎤⎢⎣⎡=10111Z A[]⎥⎦⎤⎢⎣⎡=10133ZA 对于并联阻抗，有[]⎥⎦⎤⎢⎣⎡=110122Z A 从而得到[][][][]⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡++++=⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡==23223113213213211111011101101Z Z Z Z Z Z Z Z Z Z Z Z Z A A A A 五、设计一特性阻抗为50欧姆的介质填充同轴线，填充介质的相对介电常数2=r ε，要求保证工作频率为10GHz 时，没有高次模出现，求同轴线内导体和外导体的尺寸。

微波技术考试试题1. 选择题1) 微波技术是指波长在几毫米至几厘米之间的电磁波。

以下哪个波段属于微波技术范畴？A. 毫米波段B. 米波段C. 厘米波段D. 千米波段2) 微波技术在通讯领域有着广泛的应用，以下哪种通讯技术不属于微波通讯？A. 蜂窝网络B. 卫星通讯C. 光纤通讯D. 无线局域网3) 下列哪个设备通常被用于检测微波辐射？A. 电灶B. 电视C. 微波炉D. 洗衣机4) 微波技术在医学影像学中也有着重要应用，以下哪种医学影像技术不是基于微波原理？A. X射线摄影B. 核磁共振成像C. 超声波成像D. CT扫描5) 微波技术还广泛应用于雷达系统中，以下哪种雷达系统不属于微波雷达？A. 气象雷达B. 雷达测速仪C. 卫星雷达D. 红外线雷达2. 简答题1) 请简要介绍微波技术在食品加热领域的应用原理及优势。

2) 为什么微波技术在通讯领域中被广泛应用？有哪些主要的应用场景？3) 请说明微波技术在医学影像学中的主要应用，并简要描述其工作原理。

4) 何为微波辐射，有哪些常见的设备或场景会产生微波辐射？5) 请举例说明微波雷达在军事和民用领域中的典型应用。

3. 论述题微波技术作为一种高频电磁波技术，其在现代社会中发挥着重要作用。

请结合自己的理解，就微波技术的未来发展趋势、挑战和创新方向进行详细的论述。

4. 实验题请设计一份实验方案，以验证微波辐射对食品的加热效果，并描述实验步骤、所需材料和预期结果。

5. 计算题某微波通讯系统工作在5GHz频段，频率为5 x 10^9 Hz，求对应的波长。

以上为微波技术考试试题，请根据题目要求认真回答，谢谢。

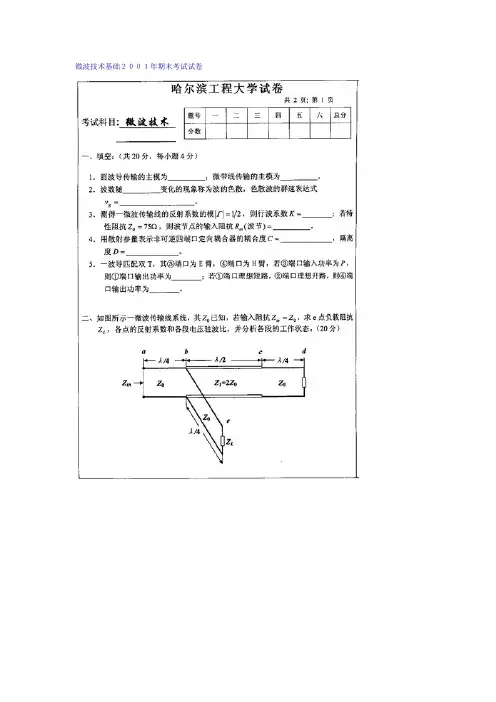

微波技术基础２００１年期末考试试卷
微波技术基础２００１年期末考试试卷答案
微波技术基础２００２年期末考试试卷
微波技术基础２００２年期末考试试卷答案
微波技术基础２００３年期末考试试卷
微波技术基础２００３年期末考试试卷答案
微波技术基础２００４年期末考试试卷
微波技术基础２００４年期末考试试卷答案
微波技术基础近３年考试结果分析
年份优秀良好中等及格不及格总人数2001 37 82 208 63 22 412 2002 48 123 210 37 15 433 2003 60 136 219 32 11 458
以上是微波技术基础课程近三年（2001、2002、2003）的考试成绩统计表和直方图，从上面的统计结果来看，学生的考试成绩是逐年提高的（优秀率提高，不及格率下降）。

北京航空航天大学2006～2007学年第一学期微波技术期末考试试卷（A）标准答案及评分标准一、简答题（每小题3分）1、如何判断长线和短线？答：长线是传输线几何长度l与工作波长λ可以相比拟的传输线（1.5分），（必须考虑波在传输中的相位变化效应），短线是几何长度l与工作波长λ相比可以忽略不计的传输线（1.5分）。

（界限可以认为是/0.05lλ≥）。

2、何谓分布参数电路？何谓集总参数电路？答：集总参数电路由集总参数元件组成，连接元件的导线没有分布参数效应，导线沿线电压、电流的大小与相位与空间位置无关（1.5分）。

分布参数电路中，沿传输线电压、电流的大小与相位随空间位置变化，传输线存在分布参数效应（1.5分）。

3、何谓色散传输线？对色散传输线和非色散传输线各举一个例子。

答：支持色散模式传输的传输线，（0.5分）色散模式是传输速度（相速与群速）随频率不同而不同的模式（0.5分）。

支持非色散模式传输的传输线（0.5分），非色散模式是传输速度（相速与群速）不随频率而改变的模式。

（0.5分）色散模式传输线：波导（0.5分）非色散模式传输线：同轴，平行双导体，微带。

（0.5分）4、均匀无耗长线有几种工作状态？条件是什么？答：均匀无耗长线有三种工作状态，分别是驻波、行波与行驻波。

（1.5分）驻波：传输线终端开路、短路或接纯电抗；（0.5分）行波：半无限长传输线或终端接负载等于长线特性阻抗；（0.5分）行驻波：传输线终端接除上述负载外的任意负载阻抗；（0.5分）5、什么是波导中的模式简并？矩形波导和圆波导中的简并有什么异同？答：不同模式具有相同的特性（传输）参量叫做模式简并。

（1分）矩形波导中，TE mn与TM mn（m、n均不为零）互为模式简并。

（1分）圆波导的简并有两种，一种是极化简并。

其二是模式简并，（1分）6、 空气填充的矩形波导（宽边尺寸为a ，窄边尺寸为b ）中，要求只传输10H 波型，其条件是什么？答：由于10H 的截止波长2c a λ=，而20H 的截止波长为a ，01H 的截止波长为2b ，若保证10H 单模传输，因此传输条件max (,2)2a b a λ<<（3分）。

一、简答题（每小题3分） 1、 如何判断长线和短线？答：长线是传输线几何长度l 与工作波长λ可以相比拟的传输线（1.5分），（必须考虑波在传输中的相位变化效应），短线是几何长度l 与工作波长λ相比可以忽略不计的传输线（1.5分）。

（界限可以认为是/0.05l λ≥）。

2、 何谓分布参数电路？何谓集总参数电路？答：集总参数电路由集总参数元件组成，连接元件的导线没有分布参数效应，导线沿线电压、电流的大小与相位与空间位置无关（1.5分）。

分布参数电路中，沿传输线电压、电流的大小与相位随空间位置变化，传输线存在分布参数效应（1.5分）。

3、 何谓色散传输线？对色散传输线和非色散传输线各举一个例子。

答：支持色散模式传输的传输线，（0.5分）色散模式是传输速度（相速与群速）随频率不同而不同的模式（0.5分）。

支持非色散模式传输的传输线（0.5分），非色散模式是传输速度（相速与群速）不随频率而改变的模式。

（0.5分） 色散模式传输线：波导（0.5分）非色散模式传输线：同轴，平行双导体，微带。

（0.5分）4、 均匀无耗长线有几种工作状态？条件是什么？答：均匀无耗长线有三种工作状态，分别是驻波、行波与行驻波。

（1.5分） 驻波：传输线终端开路、短路或接纯电抗；（0.5分）行波：半无限长传输线或终端接负载等于长线特性阻抗；（0.5分） 行驻波：传输线终端接除上述负载外的任意负载阻抗；（0.5分）5、 什么是波导中的模式简并？矩形波导和圆波导中的简并有什么异同？答：不同模式具有相同的特性（传输）参量叫做模式简并。

（1分） 矩形波导中，TE mn 与TM mn （m 、n 均不为零）互为模式简并。

（1分）圆波导的简并有两种，一种是极化简并。

其二是模式简并，（1分）6、 空气填充的矩形波导（宽边尺寸为a ，窄边尺寸为b ）中，要求只传输10H 波型，其条件是什么？答：由于10H 的截止波长2c a λ=，而20H 的截止波长为a ，01H 的截止波长为2b ，若保证10H 单模传输，因此传输条件max (,2)2a b a λ<<（3分）。

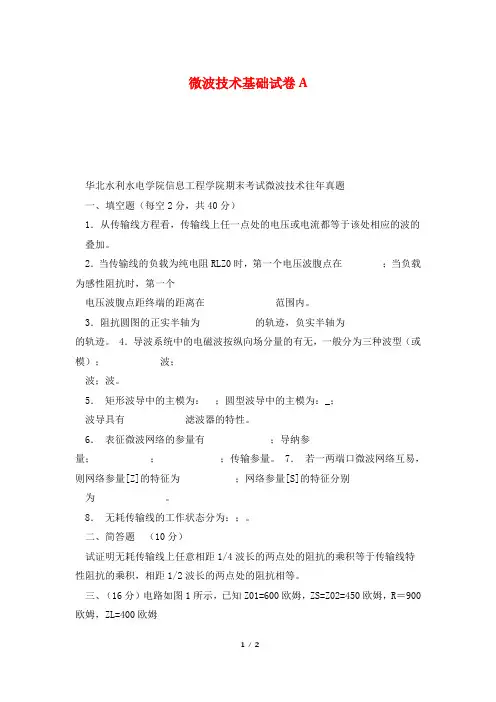

微波技术基础试卷A
华北水利水电学院信息工程学院期末考试微波技术往年真题
一、填空题（每空2分，共40分）
1．从传输线方程看，传输线上任一点处的电压或电流都等于该处相应的波的叠加。

2．当传输线的负载为纯电阻RLZ0时，第一个电压波腹点在；当负载为感性阻抗时，第一个
电压波腹点距终端的距离在范围内。

3．阻抗圆图的正实半轴为的轨迹，负实半轴为
的轨迹。

4．导波系统中的电磁波按纵向场分量的有无，一般分为三种波型（或模）；波；
波；波。

5．矩形波导中的主模为：；圆型波导中的主模为：_；
波导具有滤波器的特性。

6．表征微波网络的参量有；导纳参
量；；；传输参量。

7．若一两端口微波网络互易，则网络参量[Z]的特征为；网络参量[S]的特征分别
为。

8．无耗传输线的工作状态分为：；。

二、简答题（10分）
试证明无耗传输线上任意相距1/4波长的两点处的阻抗的乘积等于传输线特性阻抗的乘积，相距1/2波长的两点处的阻抗相等。

三、（16分）电路如图1所示，已知Z01=600欧姆，ZS=Z02=450欧姆，R＝900欧姆，ZL=400欧姆
(1) 画出沿线电压、电流和阻抗的振幅分布，并求其最大值和最小值。

（2）求负载吸收的总功率和ZL＝吸收的功率。

四、圆图完成（要求写清必要步骤）（10分）。

《微波技术基础》期末试题一与参考答案一、选择填空题（每题 3 分，共30 分）1.下面哪种应用未使用微波（第一章）b（a）雷达（b）调频（FM）广播（c）GSM 移动通信（d）GPS 卫星定位2.长度1m，传输900MHz 信号的传输线是（第二章）b（a）长线和集中参数电路（b）长线和分布参数电路（c）短线和集中参数电路（d）短线和分布参数电路3.下面哪种传输线不能传输TEM 模（第三章）b（a）同轴线（b）矩形波导（c）带状线（d）平行双线4.当矩形波导工作在TE10 模时，下面哪个缝不会影响波的传输（第三章）b5.圆波导中的TE11模横截面的场分布为（第三章）b（a）（b）（c）6.均匀无耗传输线的工作状态有三种，分别为行波、驻波和行驻波。

（第二章）Z L 0L 7.耦合微带线中奇模激励的对称面是 电 壁，偶模激励的对称面是 磁 壁。

（第三章）8.表征微波网络的主要工作参量有阻抗参量、 导纳 参量、 传输 参量、散射参量和 转移参量。

9.衰减器有吸收衰减器、 截止衰减器和 极化衰减器三种。

10.微波谐振器基本参量有 谐振波长 、 固有品质因数 和等效电导衰减器三种。

二、传输线理论工作状态（7 分）（第二章）在特性阻抗Z 0=200Ω的传输线上，测得电压驻波比ρ=2，终端为电压波节点，传输线上电压最大值 U max =10V ，求终端反射系数、负载阻抗和负载上消耗的功率。

解： Γ = ρ -1 = 12ρ +1 3由于终端为电压波节点，因此Γ =- 123由Γ =Z L - Z 0= - 12+ Z 3 可得，Z L =100Ω 负载吸收功率为P 2Z 0 ρ三、Smith 圆图（10 分）（第二章）已知传输线特性阻抗Z 0=75Ω，负载阻抗Z L =75+j100Ω，工作频率为 900MHz ，线长l =0.1m ，试用Smith 圆图求距负载最近的电压波腹点与负载的距离和传输线的输入阻抗Z 0Z L解：由工作频率为900 MHz，可得λ=1 m 3而线长为l=0.3λ1.计算归一化负载阻抗ZL=ZLZ= 1+j1.33在阻抗圆图上找到 A 点。

《微波技术基础》题集一、选择题（每题2分，共20分）1.微波是指频率为（）的电磁波。

A. 300MHz-300GHzB. 300Hz-300MHzC. 300GHz-300THzD. 300kHz-300MHz2.微波在真空中的传播速度与（）相同。

A. 光速B. 声速C. 电场传播速度D. 磁场传播速度3.微波的主要特性不包括（）。

A. 直线传播B. 穿透性强C. 反射性D. 绕射能力强4.微波传输线主要包括（）。

A. 同轴电缆和光纤B. 双绞线和同轴电缆C. 光纤和波导D. 双绞线和波导5.在微波通信中，常用的天线类型是（）。

A. 偶极子天线B. 抛物面天线C. 环形天线D. 螺旋天线6.微波谐振腔的主要作用是（）。

A. 储存微波能量B. 放大微波信号C. 转换微波频率D. 衰减微波信号7.微波加热的原理是（）。

A. 微波与物体内部的分子振动相互作用B. 微波使物体表面温度升高C. 微波直接转化为热能D. 微波引起物体内部化学反应8.微波在介质中的传播速度与介质的（）有关。

A. 密度B. 介电常数C. 磁导率D. 温度9.微波通信中，为了减少信号的衰减，通常采取的措施是（）。

A. 增加信号频率B. 减小信号功率C. 使用中继站D. 改用光纤通信10.微波测量中，常用的仪器是（）。

A. 示波器B. 微波功率计C. 万用表D. 频谱分析仪（部分功能重叠，但更专用于频率分析）二、填空题（每题2分，共20分）1.微波的频率范围是_________至_________。

2.微波在真空中的传播速度约为_________m/s。

3.微波的_________特性使其在雷达和通信系统中得到广泛应用。

4.微波传输线中，_________具有宽频带、低损耗的特点。

5.微波天线的作用是将微波能量转换为_________或相反。

6.微波加热过程中，物体吸收微波能并将其转化为_________。

7.微波在介质中的衰减主要取决于介质的_________和频率。

微波技术基础一、填空题（40分，每空2分）1、传输线的工作状态是指沿线电压、电流及阻抗的分布规律。

对于均匀无耗传输线，根据终端所接负载阻抗的大小和性质的不同其工作状态分为三种： 行波状态、 驻波状状态、行驻波状态。

2、驻波状态下=Γ|| 1 ，=ρ ∞ 。

行波状态下=Γ|| 0 ，=ρ 13、均匀无耗传输线的特性阻抗为0Z ，终端负载获得最大功率时，负载阻抗=L Z 0Z 。

4、长线和短线的区别在于：前者为 分布 参数电路，后者为 集中 参数电路。

5、阻抗圆图的正实半轴为 电压波腹点或电流波节点 的轨迹，负实半轴为 电压波节点或电流波腹点 的轨迹。

6、圆波导传输的主模为 TE11 模，微带线传输的主模为 准TEM 模。

7、在矩形波导中，当工作波长λ给定时，若要实现10TE 单模传输，则波导尺寸必须满足a a 2<<λ，b 2>λ。

8、二端口微波网络组合方式有 级联方式、串联方式、并联方式。

9、归一化阻抗=Z ~0Z Z = Γ-Γ+11二、简答题（25分，1--3题各五分，4题十分）1、电磁波的波型是如何划分的，有哪几种波型。

答：根据导波系统中电磁波按纵向场分量的有无，可分为三种波型：--------------2分 （1）横磁波（TM 波），又称电波（E 波）:0=H Z，0≠E Z ；-----------------1分 （2）横电波（TE 波），又称磁波（H 波）：0=EZ，0≠H Z ；----------------1分（3）横电磁波（TEM ）：0=EZ，0=H Z 。

---------------------------------1分2、微波传输线的特性阻抗和输入阻抗的定义是什么？ 答：（1）传输线的特性阻抗定义为传输线上入射波电压)(z U i 与入射波电流)(z Ii之比，或反射电压)(z U r与反射波电流)(z I r之比的负值，即)()()()(0z z z z IU I U z rrii-==-------3分 （2）输入阻抗的定义为该处电压U(z)与电流I(z)之比，即)()()(z I z U z z in =-----2分 3、什么是简并波？答：由于不同的m 、n 代表不同的波形，具有不同的场分布；------------------2分 但对同一组m 、n 值TE 波和TM 波有相同的截止波长（频率）。

………密………封………线………以………内………答………题………无………效……电子科技大学二零零至二零零学年第学期期考试微波技术课程考试题卷（120 分钟）考试形式：考试日期年月日课程成绩构成：平时分，期中分，实验分，期末分一、填空（每空2分，共20分）（1）传输线的特征阻抗在数值上等于（）电压和（）电流的比值。

（2）同轴线传输的基模是（），最低工作频率是（）。

（3）当传输线上存在驻波时，相邻两最大电压位置的距离为（），其阻抗具有（）的性质。

（4）宽度为a，高度为b=0.45a的空气填充矩形波导，第一个高次模的截止波长是( )，基模单模传输的波长范围是（）。

（5）用L网络进行阻抗匹配时，当最后一个匹配元件是并联元件时，并联元件向负载看去的输入导纳的特征是（）。

（6）无耗网络的Z参数的特点是（）。

二、判断下列命题的正确与错误，正确的打○，错误的打×。

（每小题2分，共10分）（1）与集总元件LC谐振器相同，微波传输线谐振器只有一个谐振频率（）（2）在矩形波导的宽边沿着波传输方向开槽不会截断表面电流。

（）（3）同轴线是TEM传输线，但也可以存在TE和TM模式。

（）（4）无耗网络只有功率的交换，没有功率的吸收，因此也不反射任何功率。

（）（5）一般来说，传输线的输入阻抗与参考面的位置有关。

（）………密………封………线………以………内………答………题………无………效……三、下图是某匹配电路（传输线的特征阻抗为50欧姆）在阻抗圆图上的轨迹。

（15分）（1）给出实际的负载Z L的值。

（5分）（2）画出该匹配电路。

（不必给出电路具体数值）（10分）………密………封………线………以………内………答………题………无………效……四、用一种匹配方法将25+j25欧姆的负载与特征阻抗50欧姆的传输线相匹配。

（20分。

五、求如下网络的Z参数矩阵和ABCD矩阵（20分）六、如图所示的由两节长度相等，特征阻抗不等（Z1>Z2）的传输线串联连接组成的一端短路的传输线谐振器。

微波技术期末试题及答案以下是微波技术的一些期末试题以及对应的答案，供参考。

试题一：什么是微波技术？请简要介绍微波技术的应用领域。

答案一：微波技术是一种利用微波频段（300MHz-300GHz）进行通信、雷达、天文学和其他相关应用的技术。

其应用领域包括但不限于通信领域的无线电波传输、雷达系统、卫星通信、微波炉等。

试题二：请简要解释什么是微波谐振腔回路？答案二：微波谐振腔回路是指在微波电路中的一个闭合回路，由电感、电容和/或其他元件构成。

当该回路的电感和电容的数值合适时，可以使得微波信号在该回路内反射和传输的特性达到最佳的谐振状态。

试题三：简述微波网络分析器的原理及其主要应用。

答案三：微波网络分析器是一种用于测量微波电路的参数和性能的仪器。

其原理是将测试信号送入待测电路并测量其在不同频率和功率下的传输和反射特性，从而获取电路的参数和性能指标。

主要应用包括电路设计、信号分析、无线通信系统测试等。

试题四：解释微波导的概念和特点。

答案四：微波导是一种专门传输和导引微波信号的传输线路，具有一定的截止频率和传输特性。

其特点包括低传播损耗、高载波容量、较小的尺寸、较高的频率响应等。

试题五：简要解释集成电路在微波技术中的应用。

答案五：集成电路在微波技术中的应用主要是利用微波集成电路的高度集成性和小尺寸优势，实现微波频段上的信号处理和通信功能。

常见的应用领域包括通信系统中的低噪声放大器、混频器、振荡器等。

试题六：什么是微波功率管？请简要描述其原理和应用。

答案六：微波功率管是一种用于放大微波信号并提供较大功率输出的高频电子器件。

其原理是通过电子束与电磁场的相互作用来实现信号放大。

主要应用于雷达、通信系统等需要较高功率输出的场合。

试题七：简述微波天线的作用及其常见类型。

答案七：微波天线用于接收和发射微波信号，在微波通信和雷达系统中起到关键的作用。

常见的微波天线类型包括方向性天线、宽角度天线、偶极子天线等，用于满足不同的应用需求。

微波技术期末考试试题### 微波技术期末考试试题一、选择题1. 微波频率通常指的是：- A. 30 MHz 到 300 MHz- B. 300 MHz 到 3 GHz- C. 1 GHz 到 30 GHz- D. 30 GHz 到 300 GHz2. 以下哪项不是微波传输的基本特性？- A. 直线传播- B. 反射- C. 折射- D. 极化3. 微波通信中，天线的增益表示：- A. 天线接收的功率- B. 天线辐射的总功率- C. 天线辐射的方向性- D. 天线接收的信号强度4. 微波放大器中，噪声系数通常用来衡量：- A. 放大器的增益- B. 放大器的稳定性- C. 放大器的噪声性能- D. 放大器的频率响应5. 微波系统中，相控阵天线的主要优点是：- A. 重量轻- B. 成本低- C. 可实现电子扫描- D. 易于安装二、简答题1. 简述微波技术在现代通信中的应用。

2. 解释什么是波导，并说明其在微波传输中的作用。

3. 描述微波频率选择性接收的原理。

4. 讨论微波放大器在通信系统中的重要性。

三、计算题1. 已知一个微波天线的增益为 20 dBi，若天线接收到的信号功率为1 mW，请计算天线接收到的功率密度。

2. 假设一个微波通信系统使用的频率为 10 GHz，传播路径上的大气衰减为 0.5 dB/km，计算在 100 km 距离上的总衰减。

四、论述题1. 论述微波技术在军事通信中的应用，并讨论其优势和挑战。

2. 讨论微波技术在卫星通信中的应用，并分析其对现代通信系统的影响。

五、实验题1. 设计一个简单的微波传输实验，以测量不同材料对微波信号的衰减。

2. 利用波导理论，设计一个微波信号的传输系统，并说明其工作原理。

六、案例分析1. 分析一个实际的微波通信案例，讨论其系统设计、传输效率和可能遇到的问题。

注意：请确保在答题时，遵循考试规则，合理分配时间，确保答题的完整性和准确性。

祝你考试顺利！。

《微波技术基础》期末复习题第2章传输线理论1. 微波的频率范围和波长范围频率范围300MHz ~ 3000 300MHz ~ 3000 GHz GHz 波长范围 1.0 m ~ 0.1mm ；2. 微波的特点⑴拟光性和拟声性；⑵频率高、频带宽、信息量大；⑶穿透性强；⑷微波沿直线传播；3. 传输线的特性参数⑴特性阻抗的概念和表达公式特性阻抗＝传输线上行波的电压／传输线上行波的电流11011R j L Z G j C w w +=+⑵传输线的传播常数传播常数j g a b =+的意义，包括对幅度和相位的影响。

4. 传输线的分布参数：⑴分布参数阻抗的概念和定义⑵传输线分布参数阻抗具有的特性()()()in V d Z d I d =00ch sh sh ch L L L L V d I Z d V d I d Z g g g g +=+000th th L L Z Z d Z Z Z d g g +=+① 传输线上任意一点传输线上任意一点 d 的阻抗与该点的位置d 和负载阻抗Z L 有关；有关； ② d 点的阻抗可看成由该点向负载看去的输入阻抗；点的阻抗可看成由该点向负载看去的输入阻抗；③ 传输线段具有阻抗变换作用；传输线段具有阻抗变换作用；由公式由公式 ()in Z d 000th th L L Z Z d Z Z Z d g g +=+ 可以看到这一点。

可以看到这一点。

④ 无损线的阻抗呈周期性变化，具有λ/4的变换性和的变换性和 λ/2重复性；重复性； ⑤ 微波频率下，传输线上的电压和电流缺乏明确的物理意义，不能直接测量；接测量；⑶ 反射参量反射参量① 反射系数的概念、定义和轨迹；反射系数的概念、定义和轨迹；② 对无损线，其反射系数的轨迹？；对无损线，其反射系数的轨迹？；③ 阻抗与反射系数的关系；阻抗与反射系数的关系； [][]in ()1()()()1()V d d Z d I d d +++G =-G [][]01()1()d Z d +G =-G ⑷ 驻波参量驻波参量① 传输线上驻波形成的原因？传输线上驻波形成的原因？② 为什么要提出驻波参量？为什么要提出驻波参量？③ 阻抗与驻波参量的关系；阻抗与驻波参量的关系；5. 无耗传输线的概念和无耗工作状态分析无耗传输线的概念和无耗工作状态分析⑴ 行波状态的条件、特性分析和特点；行波状态的条件、特性分析和特点；⑵ 全反射状态的条件、特性分析和特点；全反射状态的条件、特性分析和特点；⑶ 行驻波状态的条件、特性分析和特点；行驻波状态的条件、特性分析和特点；6. 有耗传输线的特点、损耗对导行波的主要影响和次要影响有耗传输线的特点、损耗对导行波的主要影响和次要影响7. 引入史密斯圆图的意义、圆图的构成；引入史密斯圆图的意义、圆图的构成；8. 阻抗匹配的概念、重要性阻抗匹配的概念、重要性9. 阻抗匹配的方式及解决的问题阻抗匹配的方式及解决的问题⑴ 负载负载 — 传输线的匹配传输线的匹配⑵ 信号源信号源 — 传输线的匹配传输线的匹配⑶ 信号源的共轭匹配信号源的共轭匹配10. 负载阻抗匹配方法负载阻抗匹配方法⑴ λ/4阻抗匹配器阻抗匹配器⑵ 并联支节调配器并联支节调配器⑶ 串联支节调配器串联支节调配器第3章 规则金属波导1. 矩形波导的结构特点、主要应用场合；矩形波导的结构特点、主要应用场合；2. 矩形波导中可同时存在无穷多种TE 和TM 导模；导模；3. TE 和TM 导模的条件；导模的条件；TE 导模的条件：00(,,)(,)0j z z z z E H x y z H x y eb -==¹ TE 导模的条件：00(,,)(,)0j zz z z H E x y z E x y eb -==¹ 4. 关于矩形波导的5个特点；个特点；5. 掌握矩形波导TE 10模的场结构，并在此基础上掌握TE m0模的场结构；模的场结构；6. 管壁电流的概念；管壁电流的概念；7. 管壁电流的大小和方向；管壁电流的大小和方向；8. 矩形波导的传输特性（导模的传输条件与截止）；9. 圆形波导主模TE11模的场结构。

微波技术基础期末考试试题# 微波技术基础期末考试试题## 一、选择题（每题2分，共20分）1. 微波的频率范围是：A. 30 MHz - 300 MHzB. 300 MHz - 3 GHzC. 3 GHz - 30 GHzD. 30 GHz - 300 GHz2. 微波传输中，下列哪种波是最常见的：A. 表面波B. 行波C. 驻波D. 空间波3. 微波天线的增益是指：A. 天线的接收面积B. 天线接收信号的能力C. 天线对信号的聚焦能力D. 天线对信号的衰减能力4. 下列哪个不是微波通信的优点：A. 传输距离远B. 频带宽C. 抗干扰能力强D. 体积小，重量轻5. 微波器件中，下列哪个不是常用的微波器件：A. 微波放大器B. 微波滤波器C. 微波调制器D. 微波整流器## 二、填空题（每空2分，共20分）1. 微波的波长范围通常在________毫米到________毫米之间。

2. 微波的传播方式主要有________、________和________。

3. 微波天线的指向性是指天线在________方向上辐射或接收电磁波的能力。

4. 微波通信系统中，________用于将微波信号与基带信号进行转换。

5. 微波器件的参数之一是________，它影响微波信号的传输效率。

## 三、简答题（每题10分，共30分）1. 简述微波通信的基本原理及其特点。

2. 解释什么是相位调制，并简述其在微波通信中的应用。

3. 描述微波天线的主要类型及其各自的特点。

## 四、计算题（共30分）1. 假设有一个工作在10 GHz频率的微波信号，其波长是多少？（10分）2. 给定一个增益为15 dBi的抛物面天线，计算其半功率波束宽度。

（10分）3. 一个微波放大器的输入功率为1 mW，增益为20 dB，求输出功率。

（10分）## 五、论述题（共30分）1. 论述微波技术在现代通信领域中的应用，并分析其发展趋势。

（15分）2. 讨论微波技术在军事通信中的优势及其面临的挑战。

微波技术基础考试真题一、填空题（40分，每空2分）1、微波是指波长从1米到0.1毫米范围内的电磁波。

则其对应的频率范围从______赫兹到_____赫兹。

2、研究电磁波沿传输线的传播特性有两种分析方法。

一种是的分析方法，一种是分析方法。

3、微波传输线种类繁多，按其传输的电磁波型，大致可划分为三种类型、、4、测得一微波传输线的反射系数的模，则行波系数；若特性阻抗，则波节点的输入阻抗5．矩形波导尺寸，。

若在此波导中只传输模，则其中电磁波的工作波长范围为6．均匀无耗传输线工作状态分三种：（1）（2）（3）7．微波传输系统的阻抗匹配分为两种：和阻抗匹配的方法中最基本的是采用和作为匹配网络。

8.从传输线方程看，传输线上任一点处的电压或电流都等于该处相应的波和波的叠加。

9.阻抗圆图是由等反射系数圆和_____组成。

得分二、简答或证明题（20分，第1题8分，第2题6分，第3题6分）1、设特性阻抗为的无耗传输的行波系数为，第一个电压波节点到负载的距离证明：此时终端负载阻抗为：（8分）2、若想探测矩形波导内的驻波分布情况，应在什么位置开槽？为什么？（请用铅笔画出示意图）（6分）3、微波传输线的特性阻抗和输入阻抗的定义是什么？（6分）得分三、计算题（40分）1、如图所示一微波传输系统，其已知。

求输入阻抗、各点的反射系数及各段的电压驻波比。

（10分）2、已知传输线特性阻抗为，线长，，，距离始端最近的电压波腹点至始端距离为。

求和。

（利用阻抗和导纳圆图完成，请用铅笔画图，写清必要步骤）（10分）3、当波的工作频率接近矩形波导的截止频率时将出现极大的衰减，故通常取工作频率的下限等于截止频率的1.25倍。

设工作频率范围是4.8GHZ～7.2GHZ，需在矩形波导中实现单模传输，试求：1)矩形波导的尺寸；（3分）2)λ=5cm的波在此波导中传输时的相位常数b、相波长λp和相速；（3分）3)若f=10GHz，此波导中可能存在的波型。
