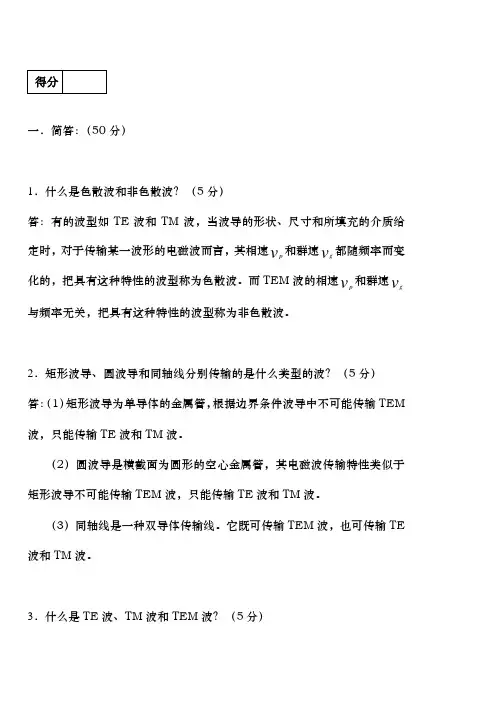

一．简答：（50分）1．什么是色散波和非色散波？（5分）答：有的波型如TE波和TM波，当波导的形状、尺寸和所填充的介质给定时，对于传输某一波形的电磁波而言，其相速v p和群速v g都随频率而变化的，把具有这种特性的波型称为色散波。
而TEM波的相速v p和群速v g 与频率无关，把具有这种特性的波型称为非色散波。
2．矩形波导、圆波导和同轴线分别传输的是什么类型的波？（5分）答：（1）矩形波导为单导体的金属管，根据边界条件波导中不可能传输TEM 波，只能传输TE波和TM波。
（2）圆波导是横截面为圆形的空心金属管，其电磁波传输特性类似于矩形波导不可能传输TEM波，只能传输TE波和TM波。
（3）同轴线是一种双导体传输线。
它既可传输TEM波，也可传输TE 波和TM波。
3．什么是TE波、TM波和TEM波？（5分）答：根据导波系统中电磁波按纵向场分量的有无，可分为三种波型： （1）横磁波（TM 波），又称电波（E 波）:0=H Z ，0≠E Z ； （2）横电波（TE 波），又称磁波（H 波）：0=E Z ，0≠H Z ；（3）横电磁波（TEM ）：0=E Z ，0=H Z 。
4．导波系统中的相速和相波长的含义是什么？（5分）答：相速v p 是指导波系统中传输电磁波的等相位面沿轴向移动的速度。
相波长λp 是指等相位面在一个周期T 移动的距离。
5．为什么多节阶梯阻抗变换器比单节阻抗变换器的工作频带要宽？（5分） 答：以两节阶梯阻抗变换器为例，设每节4λ阻抗变换器长度为θ，三个阶梯突变的电压反射系数分别为ΓΓΓ21,,则点反射系数为eeUU j j ir θθ42210--ΓΓΓ++==Γ，式中说明，当采用单节变换器时只有两个阶梯突变面，反射系数Γ的表达式中只有前两项，若取ΓΓ=10，在中心频率处,2/πθ=这两项的和为零，即两突变面处的反射波在输入端相互抵消，从而获得匹配；但偏离中心频率时，因2/πθ≠，则两个反射波不能完全抵消。
《微波技术基础》期末复习题第2章 传输线理论1. 微波的频率范围和波长范围频率范围 300MHz ~ 3000 GHz 波长范围 1.0 m ~ 0.1mm ；2. 微波的特点⑴ 拟光性和拟声性；⑵ 频率高、频带宽、信息量大；⑶ 穿透性强；⑷ 微波沿直线传播；3. 传输线的特性参数⑴ 特性阻抗的概念和表达公式特性阻抗＝传输线上行波的电压／传输线上行波的电流 1101R j L Z G j C ⑵ 传输线的传播常数传播常数 j γαβ=+的意义，包括对幅度和相位的影响。
4. 传输线的分布参数：⑴ 分布参数阻抗的概念和定义⑵ 传输线分布参数阻抗具有的特性()()()in V d Z d I d =00ch sh sh ch L L L L V d I Z d V d I d Z γγγγ+=+000th th L L Z Z d Z Z Z d γγ+=+① 传输线上任意一点 d 的阻抗与该点的位置d 和负载阻抗Z L 有关； ② d 点的阻抗可看成由该点向负载看去的输入阻抗；③ 传输线段具有阻抗变换作用；由公式 ()in Z d 000th th L L Z Z d Z Z Z dγγ+=+ 可以看到这一点。
④ 无损线的阻抗呈周期性变化，具有λ/4的变换性和 λ/2重复性； ⑤ 微波频率下，传输线上的电压和电流缺乏明确的物理意义，不能直接测量；⑶ 反射参量① 反射系数的概念、定义和轨迹；② 对无损线，其反射系数的轨迹？；③ 阻抗与反射系数的关系；in ()1()()()1()V d d Z d I d d 01()1()d Z d ⑷ 驻波参量① 传输线上驻波形成的原因？② 为什么要提出驻波参量？③ 阻抗与驻波参量的关系；5. 无耗传输线的概念和无耗工作状态分析⑴ 行波状态的条件、特性分析和特点；⑵ 全反射状态的条件、特性分析和特点；⑶ 行驻波状态的条件、特性分析和特点；6. 有耗传输线的特点、损耗对导行波的主要影响和次要影响7. 引入史密斯圆图的意义、圆图的构成；8. 阻抗匹配的概念、重要性9. 阻抗匹配的方式及解决的问题⑴ 负载 — 传输线的匹配⑵ 信号源 — 传输线的匹配⑶ 信号源的共轭匹配10. 负载阻抗匹配方法⑴ λ/4阻抗匹配器⑵ 并联支节调配器⑶ 串联支节调配器第3章 规则金属波导1. 矩形波导的结构特点、主要应用场合；2. 矩形波导中可同时存在无穷多种TE 和TM 导模；3. TE 和TM 导模的条件；TE 导模的条件：00(,,)(,)0j z z z z E H x y z H x y e β-==≠TE 导模的条件：00(,,)(,)0j z z z z H E x y z E x y e β-==≠4. 关于矩形波导的5个特点；5. 掌握矩形波导TE 10模的场结构，并在此基础上掌握TE m0模的场结构；6. 管壁电流的概念；7. 管壁电流的大小和方向；8. 矩形波导的传输特性（导模的传输条件与截止）；9. 圆形波导主模TE11模的场结构。
微波试题及答案在现代社会中，微波技术已经广泛应用于通信、雷达、天文学等领域。
掌握微波知识对于从事相关行业的人士来说至关重要。
本篇文章将介绍一些微波试题及其答案，帮助读者深入了解微波技术。
试题一：什么是微波？答案：微波是电磁波的一种，具有较短的波长和高频率特点，通常波长在1毫米至1米之间。
微波具有很强的穿透力和方向性，被广泛应用于通信、雷达、医疗等领域。
试题二：什么是微波导？答案：微波导是一种用于传输微波信号的特殊波导结构。
微波导常见的形式有矩形波导、圆柱波导等，其内部壁面具有优良的导波性能，能够有效地传输微波信号。
试题三：微波的功率和频率有何关系？答案：微波的功率和频率之间呈正比关系。
功率越大，频率也相应增加。
这是因为微波的功率与电磁波的幅度相关，而频率则与波的周期有关。
试题四：什么是微波障碍物？答案：微波障碍物是指在微波传输过程中会对信号产生干扰或反射的物体。
微波障碍物可能导致信号衰减、多径效应等问题，影响信号的传输质量。
试题五：微波天线的作用是什么？答案：微波天线是用于接收和发射微波信号的装置。
它能够将电磁波能量转换成电流或电流转换成电磁波能量，并将其传输到空间中进行无线通信或能量传输。
试题六：什么是微波功率放大器？答案：微波功率放大器是一种用于增加微波信号功率的装置。
它通过引入恒定的电源电压来驱动微波管或半导体器件，实现对微波信号电压的放大。
试题七：什么是微波衰减器？答案：微波衰减器是一种用于降低微波信号功率的装置。
它通过引入衰减材料或实现信号的反向传播等方式，对微波信号进行衰减，用于调节微波信号的强度。
试题八：什么是微波干扰？答案：微波干扰是指在微波传输过程中，由于不同信号的干涉或其他外界干扰因素而导致的信号失真或中断现象。
微波干扰可能影响通信、雷达等应用的正常运行。
试题九：如何解决微波干扰问题？答案：解决微波干扰问题可以采取多种方法。
例如，可以提高微波系统的抗干扰能力，使用合适的隔离器或拐角衰减器，合理安排微波设备的布局等，从而减少微波干扰。
微波技术考试试题1. 选择题1) 微波技术是指波长在几毫米至几厘米之间的电磁波。
以下哪个波段属于微波技术范畴？A. 毫米波段B. 米波段C. 厘米波段D. 千米波段2) 微波技术在通讯领域有着广泛的应用，以下哪种通讯技术不属于微波通讯？A. 蜂窝网络B. 卫星通讯C. 光纤通讯D. 无线局域网3) 下列哪个设备通常被用于检测微波辐射？A. 电灶B. 电视C. 微波炉D. 洗衣机4) 微波技术在医学影像学中也有着重要应用，以下哪种医学影像技术不是基于微波原理？A. X射线摄影B. 核磁共振成像C. 超声波成像D. CT扫描5) 微波技术还广泛应用于雷达系统中，以下哪种雷达系统不属于微波雷达？A. 气象雷达B. 雷达测速仪C. 卫星雷达D. 红外线雷达2. 简答题1) 请简要介绍微波技术在食品加热领域的应用原理及优势。
2) 为什么微波技术在通讯领域中被广泛应用？有哪些主要的应用场景？3) 请说明微波技术在医学影像学中的主要应用，并简要描述其工作原理。
4) 何为微波辐射，有哪些常见的设备或场景会产生微波辐射？5) 请举例说明微波雷达在军事和民用领域中的典型应用。
3. 论述题微波技术作为一种高频电磁波技术，其在现代社会中发挥着重要作用。
请结合自己的理解，就微波技术的未来发展趋势、挑战和创新方向进行详细的论述。
4. 实验题请设计一份实验方案，以验证微波辐射对食品的加热效果，并描述实验步骤、所需材料和预期结果。
5. 计算题某微波通讯系统工作在5GHz频段，频率为5 x 10^9 Hz，求对应的波长。
以上为微波技术考试试题，请根据题目要求认真回答，谢谢。

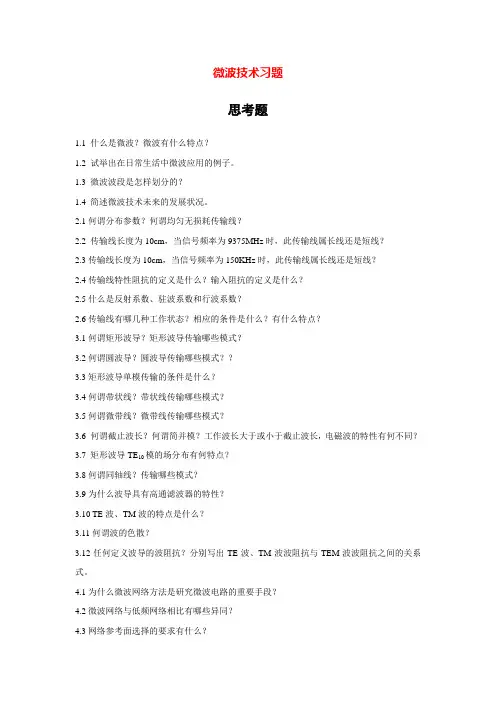

微波技术习题思考题1.1 什么是微波？微波有什么特点？1.2 试举出在日常生活中微波应用的例子。
1.3 微波波段是怎样划分的？1.4 简述微波技术未来的发展状况。
2.1何谓分布参数？何谓均匀无损耗传输线？2.2 传输线长度为10cm，当信号频率为9375MHz时，此传输线属长线还是短线？2.3传输线长度为10cm，当信号频率为150KHz时，此传输线属长线还是短线？2.4传输线特性阻抗的定义是什么？输入阻抗的定义是什么？2.5什么是反射系数、驻波系数和行波系数？2.6传输线有哪几种工作状态？相应的条件是什么？有什么特点？3.1何谓矩形波导？矩形波导传输哪些模式？3.2何谓圆波导？圆波导传输哪些模式？？3.3矩形波导单模传输的条件是什么？3.4何谓带状线？带状线传输哪些模式？3.5何谓微带线？微带线传输哪些模式？3.6 何谓截止波长？何谓简并模？工作波长大于或小于截止波长，电磁波的特性有何不同？3.7 矩形波导TE10模的场分布有何特点？3.8何谓同轴线？传输哪些模式？3.9为什么波导具有高通滤波器的特性？3.10 TE波、TM波的特点是什么？3.11何谓波的色散？3.12任何定义波导的波阻抗？分别写出TE波、TM波波阻抗与TEM波波阻抗之间的关系式。
4.1为什么微波网络方法是研究微波电路的重要手段？4.2微波网络与低频网络相比有哪些异同？4.3网络参考面选择的要求有什么？4.4表征微波网络的参量有哪几种？分别说明它们的意义、特性及其相互间的关系？4.5二端口微波网络的主要工作特性参量有哪些？4.6微波网络工作特性参量与网络参量有何关系？4.7常用的微波网络有哪些？对应的网络特性参量是什么？4.8微波网络的信号流图是什么？简要概述信号流图化简法则有哪些？5.1试述旋转式移相器的工作原理，并说明其特点。
5.2试分别叙述矩形波导中的接触式和抗流式接头的特点。
5.3试从物理概念上定性地说明：阶梯式阻抗变换器为何能使传输线得到较好的匹配。
《微波技术基础》题集一、选择题（每题2分，共20分）1.微波是指频率为（）的电磁波。
A. 300MHz-300GHzB. 300Hz-300MHzC. 300GHz-300THzD. 300kHz-300MHz2.微波在真空中的传播速度与（）相同。
A. 光速B. 声速C. 电场传播速度D. 磁场传播速度3.微波的主要特性不包括（）。
A. 直线传播B. 穿透性强C. 反射性D. 绕射能力强4.微波传输线主要包括（）。
A. 同轴电缆和光纤B. 双绞线和同轴电缆C. 光纤和波导D. 双绞线和波导5.在微波通信中，常用的天线类型是（）。
A. 偶极子天线B. 抛物面天线C. 环形天线D. 螺旋天线6.微波谐振腔的主要作用是（）。
A. 储存微波能量B. 放大微波信号C. 转换微波频率D. 衰减微波信号7.微波加热的原理是（）。
A. 微波与物体内部的分子振动相互作用B. 微波使物体表面温度升高C. 微波直接转化为热能D. 微波引起物体内部化学反应8.微波在介质中的传播速度与介质的（）有关。
A. 密度B. 介电常数C. 磁导率D. 温度9.微波通信中，为了减少信号的衰减，通常采取的措施是（）。
A. 增加信号频率B. 减小信号功率C. 使用中继站D. 改用光纤通信10.微波测量中，常用的仪器是（）。
A. 示波器B. 微波功率计C. 万用表D. 频谱分析仪（部分功能重叠，但更专用于频率分析）二、填空题（每题2分，共20分）1.微波的频率范围是_________至_________。
2.微波在真空中的传播速度约为_________m/s。
3.微波的_________特性使其在雷达和通信系统中得到广泛应用。
4.微波传输线中，_________具有宽频带、低损耗的特点。
5.微波天线的作用是将微波能量转换为_________或相反。
6.微波加热过程中，物体吸收微波能并将其转化为_________。
7.微波在介质中的衰减主要取决于介质的_________和频率。

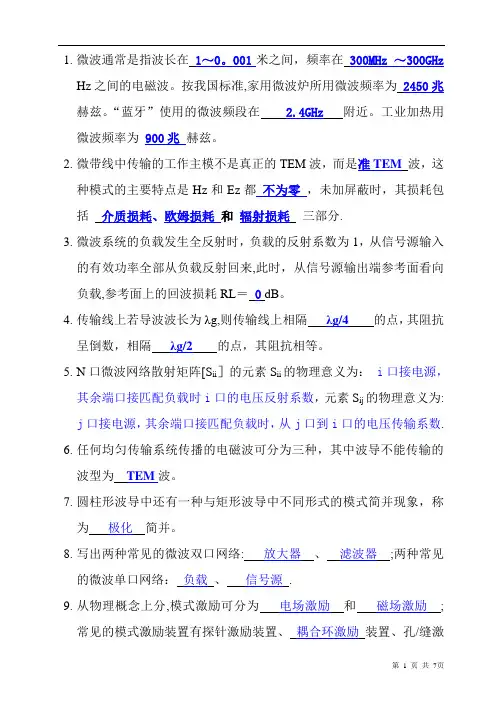

1.微波通常是指波长在1～0。
001米之间，频率在300MHz ～300GHz Hz之间的电磁波。
按我国标准,家用微波炉所用微波频率为2450兆赫兹。
“蓝牙”使用的微波频段在2.4GHz附近。
工业加热用微波频率为900兆赫兹。
2.微带线中传输的工作主模不是真正的TEM波，而是准TEM波，这种模式的主要特点是Hz和Ez都不为零，未加屏蔽时，其损耗包括介质损耗、欧姆损耗和辐射损耗三部分.3.微波系统的负载发生全反射时，负载的反射系数为1，从信号源输入的有效功率全部从负载反射回来,此时，从信号源输出端参考面看向负载,参考面上的回波损耗RL＝0 dB。
4.传输线上若导波波长为λg,则传输线上相隔λg/4的点，其阻抗呈倒数，相隔λg/2的点，其阻抗相等。
5.N口微波网络散射矩阵[S ii］的元素S ii的物理意义为：i口接电源，其余端口接匹配负载时i口的电压反射系数，元素S ij的物理意义为: j口接电源，其余端口接匹配负载时，从j口到i口的电压传输系数.6.任何均匀传输系统传播的电磁波可分为三种，其中波导不能传输的波型为TEM波。
7.圆柱形波导中还有一种与矩形波导中不同形式的模式简并现象，称为极化简并。
8.写出两种常见的微波双口网络: 放大器、滤波器;两种常见的微波单口网络：负载、信号源.9.从物理概念上分,模式激励可分为电场激励和磁场激励;常见的模式激励装置有探针激励装置、耦合环激励装置、孔/缝激励装置和直接耦合装置。
10. 同轴线的内导体半径为a ，外导体的内半径为b ，内外导体之间填充有介质(є，μ），则同轴线上单位长度的电容为)a /b ln(C πε2=单位长度的电感为)a /b ln(L πμ2=同轴线的特性阻抗为πεμ20)a /b ln(Z =若该同轴线拟用于宽带微弱微波信号的传送,b 与a 之比应为 3。
59 若该同轴线拟用于窄带大功率微波信号的传送，b 与a 之比应为 1.65 ；实际工程中为兼顾这两种情况，通常的同轴线特性阻抗为 50 欧。

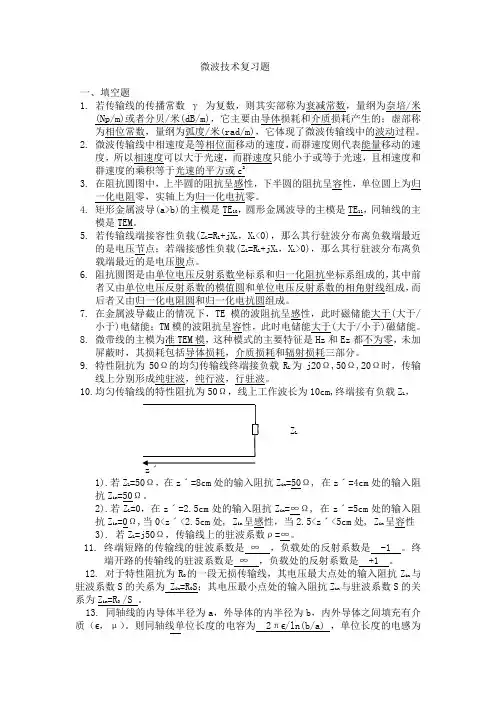

微波技术复习题一、填空题1.若传输线的传播常数γ为复数，则其实部称为衰减常数，量纲为奈培/米(Np/m)或者分贝/米(dB/m)，它主要由导体损耗和介质损耗产生的；虚部称为相位常数，量纲为弧度/米(rad/m)，它体现了微波传输线中的波动过程。
2.微波传输线中相速度是等相位面移动的速度，而群速度则代表能量移动的速度，所以相速度可以大于光速，而群速度只能小于或等于光速，且相速度和群速度的乘积等于光速的平方或c23.在阻抗圆图中，上半圆的阻抗呈感性，下半圆的阻抗呈容性，单位圆上为归一化电阻零，实轴上为归一化电抗零。
4.矩形金属波导(a>b)的主模是TE10，圆形金属波导的主模是TE11，同轴线的主模是TEM。
5.若传输线端接容性负载(Z L=R L+jX L，X L<0)，那么其行驻波分布离负载端最近的是电压节点；若端接感性负载(Z L=R L+jX L，X L>0)，那么其行驻波分布离负载端最近的是电压腹点。
6.阻抗圆图是由单位电压反射系数坐标系和归一化阻抗坐标系组成的，其中前者又由单位电压反射系数的模值圆和单位电压反射系数的相角射线组成，而后者又由归一化电阻圆和归一化电抗圆组成。
7.在金属波导截止的情况下，TE模的波阻抗呈感性，此时磁储能大于(大于/小于)电储能；TM模的波阻抗呈容性，此时电储能大于(大于/小于)磁储能。
8.微带线的主模为准TEM模，这种模式的主要特征是Hz和Ez都不为零，未加屏蔽时，其损耗包括导体损耗，介质损耗和辐射损耗三部分。
9.特性阻抗为50Ω的均匀传输线终端接负载R L为j20Ω,50Ω,20Ω时，传输线上分别形成纯驻波，纯行波，行驻波。
10.均匀传输线的特性阻抗为50Ω，线上工作波长为10cm,终端接有负载Z L，Z Lˊ1).若Z L=50Ω，在zˊ=8cm处的输入阻抗Z in=50Ω, 在zˊ=4cm处的输入阻抗Z in=50Ω。
2).若Z L=0，在zˊ=2.5cm处的输入阻抗Z in=∞Ω, 在zˊ=5cm处的输入阻抗Z in=0Ω,当0<zˊ<2.5cm处, Z in呈感性，当2.5<zˊ<5cm处, Z in呈容性3). 若Z L=j50Ω，传输线上的驻波系数ρ=∞。

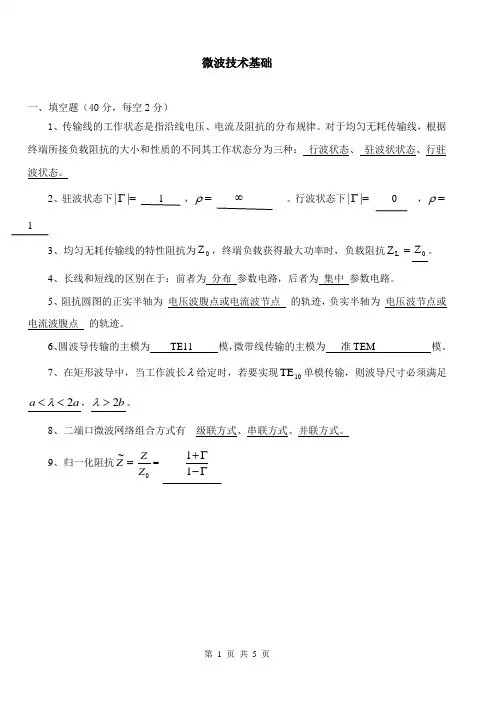

微波技术基础一、填空题（40分，每空2分）1、传输线的工作状态是指沿线电压、电流及阻抗的分布规律。
对于均匀无耗传输线，根据终端所接负载阻抗的大小和性质的不同其工作状态分为三种： 行波状态、 驻波状状态、行驻波状态。
2、驻波状态下=Γ|| 1 ，=ρ ∞ 。
行波状态下=Γ|| 0 ，=ρ 13、均匀无耗传输线的特性阻抗为0Z ，终端负载获得最大功率时，负载阻抗=L Z 0Z 。
4、长线和短线的区别在于：前者为 分布 参数电路，后者为 集中 参数电路。
5、阻抗圆图的正实半轴为 电压波腹点或电流波节点 的轨迹，负实半轴为 电压波节点或电流波腹点 的轨迹。
6、圆波导传输的主模为 TE11 模，微带线传输的主模为 准TEM 模。
7、在矩形波导中，当工作波长λ给定时，若要实现10TE 单模传输，则波导尺寸必须满足a a 2<<λ，b 2>λ。
8、二端口微波网络组合方式有 级联方式、串联方式、并联方式。
9、归一化阻抗=Z ~0Z Z = Γ-Γ+11二、简答题（25分，1--3题各五分，4题十分）1、电磁波的波型是如何划分的，有哪几种波型。
答：根据导波系统中电磁波按纵向场分量的有无，可分为三种波型：--------------2分 （1）横磁波（TM 波），又称电波（E 波）:0=H Z，0≠E Z ；-----------------1分 （2）横电波（TE 波），又称磁波（H 波）：0=EZ，0≠H Z ；----------------1分（3）横电磁波（TEM ）：0=EZ，0=H Z 。
---------------------------------1分2、微波传输线的特性阻抗和输入阻抗的定义是什么？ 答：（1）传输线的特性阻抗定义为传输线上入射波电压)(z U i 与入射波电流)(z Ii之比，或反射电压)(z U r与反射波电流)(z I r之比的负值，即)()()()(0z z z z IU I U z rrii-==-------3分 （2）输入阻抗的定义为该处电压U(z)与电流I(z)之比，即)()()(z I z U z z in =-----2分 3、什么是简并波？答：由于不同的m 、n 代表不同的波形，具有不同的场分布；------------------2分 但对同一组m 、n 值TE 波和TM 波有相同的截止波长（频率）。
