化工企业安全设施设计专篇编制要点和方法

化工企业安全设施设计专题文章的编写要点和方法1 一般性意见安全生产事关人民群众的生命财产安全，事关改革发展和社会稳定大局。

搞好安全生产工作是全面建设小康社会、统筹经济社会全面发展的重要内容，是实施可持续发展的基本要求。

为贯彻执行《安全生产法》、《危险化学品安全管理条例》、《安全生产许可证条例》以及《危险化学品建设项目安全许可实施办法》（国家安全监管总局令第8 号）等法律、行政法规和部门规章，规范和指导全国危险化学品建设项目（以下简称建设项目）安全评价、安全设施设计和安全许可以及试生产（使用）方案备案工作，国家安全监管总局印发了《危险化学品建设项目安全设施设计专门章节编制指南（试行）》（以下简称导则）和《危险化学品建设项目安全设施目录（试行）》。

2 主要编制内容及要点《导则》其适用于中华人民共和国境内新建、改建、扩建危险化学品生产、储存装置和设施，以及编写关于化工生产厂和危险化学品伴随设施建设项目安全设施设计的专门章节。

主要内容包括建设项目内部、外部的基本情况，项目中所涉及的危险、有害因素和危险、有害程度，对项目设立安全评价报告中的安全对策和建议采纳情况说明，设计中采用的安全设施和措施，事故预防及应急救援措施，安全管理机构的设置及人员配备，安全设施投资概算、对项目的结论和建议这几个方面的内容。

对于安全设施设计专篇（以下简称专篇）的编制有几个前提，即建设单位应当委托有资质的单位完成项目建设的安全条件论证和项目建设的安全评价，并通过主管部门的评审并取得建设项目设立安全审查意见书。

专篇在提出安全设施设计内容前，首先，我们应该处理项目中存在的定量分析。

建设项目过程涉及爆炸性、可燃性、毒性、腐蚀性的化学品数量、浓度（含量）、状态和所在的作业场所（部位）及其状况（温度、压力）进行辨识和分析，并对项目中可能出现爆炸、火灾、中毒、灼烫事故的危险、有害因素和其他可能出现作业人员伤亡的其它危险、有害因素进行分析和辨识，由此对项目建成后与当地自然条件、周边单位生产经营活动、居民生活的相互影响作出定量、定性分析。

危险化学品建设项目安全设施设计专篇编写导则前言在危险化学品建设项目中，安全设施的设计是至关重要的。

它不仅关系到企业的生产安全，也关系到周围环境和公共安全。

因此，本篇编写导则旨在为危险化学品建设项目安全设施设计提供指导，为建设过程的顺利进行保驾护航。

设施设计原则1.安全第一，预防为主安全设施设计的首要原则是保障人员和设备的安全。

设计时应以预防措施为主，尽量避免事故的发生。

如果无法完全避免事故，应在设计中提供有效的二次保护措施，降低事故影响。

2.具体情况具体分析危险化学品建设项目的具体情况不同，因此设计安全设施时应考虑到项目特点和实际情况。

比如，对于高危污染源企业，安全设施设计应该更加严格和完备。

3.合理经济安全设施的设计不应只是在保障安全方面下功夫，也需要考虑到人员和材料成本等经济因素，尽可能地提高安全设施利用率和经济效益。

安全设施种类在危险化学品建设项目中，常见的安全设施种类有：1.给排水系统给排水系统是危化品企业的基础设施，主要包括污水管道、污水处理设备等。

需要在设计时充分考虑到废水排放的水质、水量等问题，确保废水排放符合国家要求。

2.防火设施防火设施是防范着火事故的一个重要设施，包括灭火器、消防水源、防烟排烟系统、火灾自动报警、应急照明等。

设计时应根据实际情况设置对应的防火设施。

3.气体处理设施在危险化学品建设项目中，气体的处理是一个很重要的问题。

需要设计对应的通风设施、气体泄漏检测设施等，以确保气体在不发生泄漏的情况下正常运行。

设计流程在进行危险化学品建设项目安全设施设计时，应根据以下流程进行：1.初步设计根据危险性评估和现场调查等工作，提出初步的安全设施设计方案，并进行分析。

2.评审修订综合考虑资金、空间、人力等因素，对初步设计方案进行评审和修订。

3.现场施工在设计完成后，需要进行现场施工，并进行验收。

4.维护管理设施建成后，还需要进行设施的维护和管理，提高设施的使用效率，降低设施的维护管理成本。

安监总危化〔2007〕225号国家安全监管总局关于印发《危险化学品建设项目安全设施目录（试行）》和《危险化学品建设项目安全设施设计专篇编制导则（试行）》的通知各省、自治区、直辖市及新疆生产建设兵团安全生产监督管理局，有关中央企业：为贯彻执行《安全生产法》、《危险化学品安全管理条例》、《安全生产许可证条例》以及《危险化学品建设项目安全许可实施办法》（国家安全监管总局令第8号）等法律、行政法规和部门规章，规范和指导全国危险化学品建设项目（以下简称建设项目）安全评价、安全设施设计和安全许可以及试生产（使用）方案备案工作，国家安全监管总局编制了《危险化学品建设项目安全设施目录（试行）》和《危险化学品建设项目安全设施设计专篇编制导则（试行）》，现印发给你们（可在安全监管总局政府网站下载），自2007年11月30日起试行，试行期1年，试行期满前将修订公布正式执行，并就有关事项通知如下：一、2007年12月1日前，已经编制但尚未作为建设项目安全许可申请材料提交给建设项目安全许可实施部门的建设项目安全设施设计专篇，请按照本通知要求修改和完善。

二、请将本通知转发给辖区内（或者所属）有关危险化学品生产、储存的企业，从事建设项目安全设施的设计、施工和监理单位，以及有关安全评价机构。

在试行过程中如发现问题，请及时函告国家安全监管总局危化司，并提出修改意见及其理由。

附件：1、危险化学品建设项目安全设施目录（试行）2、危险化学品建设项目安全设施设计专篇编制导则(试行）二○○七年十一月十日危险化学品建设项目安全设施设计专篇编制导则(试行）1适用范围本导则适用于中华人民共和国境内新建、改建、扩建危险化学品生产、储存装置和设施，以及伴有危险化学品产生的化学品生产装置和设施的建设项目（以下简称建设项目）安全设施设计专篇的编制。

2术语和定义2.1 化学品指各种化学元素、由元素组成的化合物及其混合物，包括天然的或者人造的。

2.2 危险化学品指具有爆炸、燃烧、助燃、毒害、腐蚀等性质且对接触的人员、设施、环境可能造成伤害或者损害的化学品。

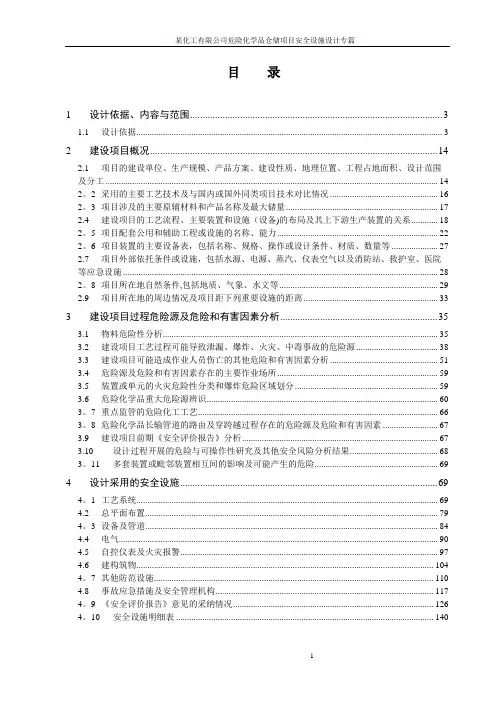

目录1设计依据、内容与范围 (3)1.1 设计依据 (3)2建设项目概况 (14)2.1 项目的建设单位、生产规模、产品方案、建设性质、地理位置、工程占地面积、设计范围及分工 (14)2。

2 采用的主要工艺技术及与国内或国外同类项目技术对比情况 (16)2。

3 项目涉及的主要原辅材料和产品名称及最大储量 (17)2.4 建设项目的工艺流程、主要装置和设施（设备)的布局及其上下游生产装置的关系 (18)2。

5 项目配套公用和辅助工程或设施的名称、能力 (22)2。

6 项目装置的主要设备表，包括名称、规格、操作或设计条件、材质、数量等 (27)2.7 项目外部依托条件或设施，包括水源、电源、蒸汽、仪表空气以及消防站、救护室、医院等应急设施 (28)2。

8 项目所在地自然条件,包括地质、气象、水文等 (29)2.9 项目所在地的周边情况及项目距下列重要设施的距离 (33)3建设项目过程危险源及危险和有害因素分析 (35)3.1 物料危险性分析 (35)3.2 建设项目工艺过程可能导致泄漏、爆炸、火灾、中毒事故的危险源 (38)3.3 建设项目可能造成作业人员伤亡的其他危险和有害因素分析 (51)3.4 危险源及危险和有害因素存在的主要作业场所 (59)3.5 装置或单元的火灾危险性分类和爆炸危险区域划分 (59)3.6 危险化学品重大危险源辨识 (60)3。

7 重点监管的危险化工工艺 (66)3。

8 危险化学品长输管道的路由及穿跨越过程存在的危险源及危险和有害因素 (67)3.9 建设项目前期《安全评价报告》分析 (67)3.10 设计过程开展的危险与可操作性研究及其他安全风险分析结果 (68)3。

11 多套装置或毗邻装置相互间的影响及可能产生的危险 (69)4设计采用的安全设施 (69)4。

1 工艺系统 (69)4.2 总平面布置 (79)4。

3 设备及管道 (84)4.4 电气 (90)4.5 自控仪表及火灾报警 (97)4.6 建构筑物 (104)4。

危险化学品建设项目《安全设施设计专篇》编制提纲说明：下文中彩色字体，是本人根据多次参与《安全设施设计专篇》审查而总结出来的提纲性条款，《专篇》编制时，可以参考。

如果按照下文的要求完成了《专篇》的编制,应该是可以通过有关部门组织的审查的。

1 编制说明1。

1编制原则如：⑴认真贯彻“安全第一，预防为主,综合治理”的方针和“生产必须安全，安全为了生产”的设计思想，严格遵循国家及行业有关的安全法规、规范、规定和技术标准，对生产中易燃、易爆、有毒、有害物质，设置必要的安全防范和防护措施，并实施有效控制，防止事故的发生,实现装置的“安、稳、长、满、优”生产。

⑵认真落实《安全预评价报告》及其审查意见,制定相应的安全对策，针对所提出的问题，逐项进行落实。

对可能发生的各种危险、危害因素采取完善、可靠、有效的防范措施，防止和减少各类事故的发生，确保人员安全健康.1。

2编制依据1。

2.1国家和地方法律法规如：《中华人民共和国安全生产法》(中华人民共和国主席令70号，2002年11月1日起实施）.《危险化学品安全管理条例》(国务院令344号令， 2002年3月15日起实施）。

《危险化学品建设项目安全许可实施办法》国家安监总局令,第8号令,2006年10月1日起实施）。

《压力管道安全管理与监察规定》(原劳动部[2006］140号）。

《使用有毒物品作业场所劳动安全保护条例》（国务院令第352号）。

《安全生产许可条例》(国务院令第397号）。

《特种设备安全监察条例》（原国务院令第373号；现国务院549号）.《特种设备质量监督与安全监察规定》（国家质量技术监督局第13号).《中华人民共和国职业病防治法》（2002年5月1日起实施)。

《职业病危害因素分类目录》（卫监法（2002）63号).《中华人民共和国消防法》（中华人民共和国主席令第4号）。

《道路危险货物运输管理规定》（交通部令2005年第9号）.1.2。

2编制规定如:《危险化学品建设项目安全设施设计专篇编制导则》。

文件编号：TP-AR-L3892In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编订：_______________审核：_______________单位：_______________化工企业安全设施设计专篇编制要点和方法(正式版)化工企业安全设施设计专篇编制要点和方法(正式版)使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。

材料内容可根据实际情况作相应修改，请在使用时认真阅读。

1 总论安全生产事关人民群众的生命财产安全，事关改革发展和社会稳定大局。

搞好安全生产工作是全面建设小康社会、统筹经济社会全面发展的重要内容，是实施可持续发展的基本要求。

为贯彻执行《安全生产法》、《危险化学品安全管理条例》、《安全生产许可证条例》以及《危险化学品建设项目安全许可实施办法》（国家安全监管总局令第8 号）等法律、行政法规和部门规章，规范和指导全国危险化学品建设项目（以下简称建设项目）安全评价、安全设施设计和安全许可以及试生产（使用）方案备案工作，国家安全监管总局印发了《危险化学品建设项目安全设施设计专篇编制导则（试行）》（以下简称导则）和《危险化学品建设项目安全设施目录（试行）》。

2 主要编制内容及重点《导则》其适用于中华人民共和国境内新建、改建、扩建危险化学品生产、储存装置和设施，以及伴有危险化学品产生的化学品生产装置和设施的建设项目安全设施设计专篇的编制。

目录1设计依据、内容与范围...................................................设计依据 ..................................................................... 2建设项目概况...........................................................项目的建设单位、生产规模、产品方案、建设性质、地理位置、工程占地面积、设计范围及分工.........................................................................采用的主要工艺技术及与国内或国外同类项目技术对比情况..........................项目涉及的主要原辅材料和产品名称及最大储量....................................建设项目的工艺流程、主要装置和设施(设备)的布局及其上下游生产装置的关系........项目配套公用和辅助工程或设施的名称、能力......................................项目装置的主要设备表，包括名称、规格、操作或设计条件、材质、数量等............项目外部依托条件或设施，包括水源、电源、蒸汽、仪表空气以及消防站、救护室、医院等应急设施.....................................................................项目所在地自然条件，包括地质、气象、水文等....................................项目所在地的周边情况及项目距下列重要设施的距离................................ 3建设项目过程危险源及危险和有害因素分析.................................物料危险性分析................................................................建设项目工艺过程可能导致泄漏、爆炸、火灾、中毒事故的危险源....................建设项目可能造成作业人员伤亡的其他危险和有害因素分析..........................危险源及危险和有害因素存在的主要作业场所......................................装置或单元的火灾危险性分类和爆炸危险区域划分..................................危险化学品重大危险源辨识......................................错误!未定义书签。

危险化学品建设项目《安全设施设计专篇》（试行）编写提纲1．设计依据1.1 建设项目依据的批准文件。

1.2国家、地方政府和行业的有关法律、法规、规章、规范性文件。

1.3执行的主要技术标准、规范。

1.4建设项目安全预评价报告及其审查意见。

1.5 其它有关文件或资料。

2．建设项目概况2.1建设项目基本情况，包括建设地点、性质、产品方案和生产规模、设计内容（子项）、工厂用地面积、工程总投资、工厂定员和操作班制。

改扩建项目应对现有生产规模等情况作简要概述。

2.2项目技术路线、工艺流程简述。

2.3主要原辅材料和中间产品、产品（含副产品）的名称和用量或产量及储存方式、储存规模。

2.4 主要设备名称、型号规格、材质、数量和主要特种设备。

3．建设项目涉及的危险、有害因素和危险、有害程度3.1 简述危险、有害因素及危险、有害程度3.1.1 生产过程中使用和产生的主要危险化学品的危险、有害因素分析。

3.1.2 生产工艺过程的主要危险、有害因素分析。

3.1.3 主要设备、装置、特种设备的危险、有害因素分析。

3.1.4 其它危险、有害因素分析。

3.1.5 重大危险源概述（依据安全预评价报告）。

3.2 简述自然条件和周边环境对建设项目的影响，以及建设项目对周边环境的影响4．建设项目安全预评价报告中的安全对策和建议采纳情况说明4.1对安全预评价报告中的安全对策和建议采纳情况应作对应的充分描述说明；4.2对未采纳安全预评价报告中的安全对策和建议的应作充分论证说明（说明理由、相关依据和对策措施）5 采用的安全设施和措施5.1总图布置和建筑设计安全措施总平面布置，防火间距，运输、装卸、道路设计、消防通道等措施；建构筑物的结构类型及耐火等级、安全疏散和防火防爆等措施。

5.2工艺、设备和自控安全措施各生产单元过程针对各类危险、有害因素所采用工艺的安全措施，设备选型、设备布置的安全措施；压力容器和压力管道等主要特种设备设计安全措施；生产过程的控制水平及重要部位的参数的测量、报警、自动联锁保护，事故状态下的紧急停车的安全控制措施；工艺和装置中安全设施的配备，如：选用的防火、防爆等安全设施和必要的监控、检测、检验设施，可燃气体探测报警装置的配备等，操作控制室的安全防护。

危险化学品建设项目安全设施设计专篇编写导则一、引言危险化学品建设项目安全设施设计专篇是建设项目安全设施设计的重要组成部分，旨在确保建设项目的安全运行，保护人员安全和环境。

本导则旨在为危险化学品建设项目安全设施设计专篇的编制提供指导，确保设计专篇的质量和符合相关法规要求。

二、编制目的1. 确保建设项目安全设施的设计符合国家法律法规、标准规范和行业要求。

2. 指导建设项目安全设施设计专篇的编制，提高设计专篇的质量和完整性。

3. 帮助设计单位和建设单位了解和掌握危险化学品建设项目安全设施设计的要求和程序。

4. 促进建设项目安全设施设计的标准化和规范化，提高建设项目的安全水平。

三、编制依据1. 《中华人民共和国安全生产法》2. 《危险化学品安全管理条例》3. 《国家安全监管总局关于进一步加强危险化学品建设项目安全设计管理的通知》4. 《危险化学品建设项目安全设施设计专篇编制导则》（安监总厅管三〔2013〕39号）5. 国家和行业标准、规范四、编制内容1. 封面和目录2. 设计依据3. 建设项目概况4. 危险化学品特性及危险源分析5. 安全设施设计原则和目标6. 安全设施设计方案7. 安全设施施工和验收要求8. 安全设施运行和维护要求9. 安全设施投资估算10. 安全设施设计审查意见及落实情况11. 附图和附表五、编制要求1. 设计依据应包括国家法律法规、标准规范和行业要求，以及建设项目安全条件审查意见书。

2. 建设项目概况应包括建设项目的名称、地点、规模、工艺流程、产品品种和产量等。

3. 危险化学品特性及危险源分析应包括危险化学品的分类、危险特性、储存方式、运输方式、使用方式等，以及危险源的识别和风险分析。

4. 安全设施设计原则和目标应包括安全设施设计应遵循的原则，以及设计目标和安全指标。

5. 安全设施设计方案应包括安全设施的种类、数量、布局、规格、技术参数等，以及安全设施与主体工程的衔接和协调。

6. 安全设施施工和验收要求应包括安全设施的施工要求、验收标准和程序。
