VBA 开发手册第一章 VBA 入门了解嵌入和全局 VBA 工程AutoCAD VBA 工程是代码模块、类模块和窗体的集合，它们组合起来以执行给予的功能。
工程可保存在 AutoCAD 图形中，或作为独立的文件保存。
嵌入工程是保存在 AutoCAD 图形中。
当包含有这些工程的图形中 AutoCAD 打开时，他们可以自动地装载，这种方法可以很方便地分发工程给用户。
嵌入工程也有它的极限，它不能打开或关闭 AutoCAD图形，那是由于他们的函数只存在于工程所在的文档中。
使用嵌入工程不需要在运行程序之前查找并装载工程文件。
举个含有嵌入工程的图形的例子，当图形打开时，一个时间日志被触发。
通过这样一个宏的应用可以登记并记录用户在该图形上所花费的时间。
这时用户不必去记住在打开图形之前装载工程，这就是自动操作的一个很好的例子。
全局工程保存在独立的文件中，它更加通用，因为他们能在 AutoCAD 图形中运行，也能打开、关闭 AutoCAD 图形，但它在图形打开时不能自动装载。
用户必须知道他们所需要的宏包含在哪个工程文件中。
然而，全局工程非常容易与其它使用者共享，它可以将通用的宏做为很好的库而存在。
举个例子，你保存在一个工程文件中的宏是有关多个图形的材料清单。
这个宏可以在工作周期的末期由管理员运行，这样就可以收集到所有图形的信息。
在特定的时间，用户可以在同个 AutoCAD 进程中同时装载嵌入工程和全局工程。
AutoCAD VBA 工程与 Visual Basic 工程在二进制结构上是不兼容的。
然而，其中的窗体、模块和类可以通过在 VBA IDE 环境中使用输入和输出 VBA 命令来在工程之间进行转换。
关于 VBA IDE 的更多信息，可以查看“用 VBA IDE 编辑工程”用 VBA 管理器组织工程你可以使用 VBA 管理器查看装载在当前 AutoCAD 进程的所有 VBA 工程。
VBA 管理器一个AutoCAD 工具，它允许你装载、卸载、保存、创建、嵌入和分离 VBA 工程。
AutoCAD二次开发技术AutoCAD作为一种通用计算机辅助设计软件,其二维图形设计功能非常强大,目前已广泛应用于机械、电子、电气、建筑、土木、服装等领域,深受国内外众多工程设计人员的喜爱,成为目前世界上应用最广的计算机辅助设计工具。
尽管如此,人们在使用过程中还是发现其存在较多的不足之处,如对于一些特殊曲线的绘制往往较为困难,而对于一些标准件、常用件,虽然从结构上看它们较为相似,但却难以采用AutoCAD提供的复制、镜像、旋转等命令来实现,而必须一笔划一笔划的绘制,显得费时费力。
AutoCAD是一种定位与全球各大领域和各类专业的通用微机CAD平台软件。
到目前为止,Autodesk公司已经相继推出了四代二次开发工具.AutoCAD的二次开发主要涉及以下内容:(1编写各种用户自定义函数并形成若干LISP、ARX、VLX或ADS文件,以及一些DCL文件。
(2建立符合自己要求的菜单文件,一般可在AutoCAD原菜单文件内添加自己的内容,对于AutoCAD2000版本还可增加部分菜单文件,然后经交互方式加入到系统中去。
(3在系统的ACAD.LSP 或类似文件中加入某些内容以便进行各种初始化操作,如在启动时立即装入一些文件等。
(4通过系统对话框设置某些路径。
这些操作在程序开发成功后向其它AutoCAD系统上安装应用,特别是需要大批安装时,需要进行很多文件检索、内容增删、子目录创建、文件拷贝、系统设置等繁琐工作,如能令上述工作全部自动进行,使整个二次开发程序在无人干预的情况下嵌入系统,将大大提高工作效率。
AutoCAD荣登全球绘图软件的龙头宝座,主要是因为它具有开放的体系结构。
它允许用户和开发者采用高级编程语言对其进行扩充和修改,即二次开发,能最大限度地满足用户的特殊要求。
AutoCAD第一版于1982年11月由AutoDESK公司推出,目前大家广泛使用的是AutoCAD2000或2002,最新版本是AutoCAD2004,其二次开发语言及工具也在不断地涌现语言本身不难,难点在对AutoCAD二次开发框架的掌握,其实AutoCAD文件可以当成一个数据库来理解,因此难点就是理解这个数据库的结构和编程方法。
第1节--------------------------------------------------------------------------------基本知识AutoLISP是一种针对扩充及自订AutoCAD函数机能而产生,以LISP为基础的程序设计语言.LISP本身于50年代末期出现,是一种擅于处理串行文字(List of Processing),属第四代「人工智能(Artificial Intelligence)」的计算机语言.目的是令使用者充份利用AutoCAD进行开发,直接增加及修改AutoCAD指令.AutoLisp语言建基于普通的LISP语言上,并扩充了许多适用于CAD的特殊功能而形成.是一种能以直译方式(不须先行编译)亦可于AutoCAD内部执行的直译性程序语言.程序容易学习及撰写,程序即使出错亦不会对操作系统(如DOS,WINDOWS)有不良影响.数据及程序均统一以串行(List)结构表示.可直接调用几乎全部的AutoCAD命令.既具备一般高级语言的基本结构和功能,亦有一般高级语言没有的强大图形处理能力.内建于AutoCAD应用程序,不须另行购买;亦不须使用特定的编辑器或开发环境.可配合AutoCAD提供的PDB,建立DCL(Dialog Control Language)文件创建对话框.缺点: 执行速度较ObjectArx(旧称ARX,以C或C++程序开发,取代以前的ADS)程序慢;原程序不易保护;对低阶的硬件数据不易存取.第2节--------------------------------------------------------------------------------函数(Function)在AutoLISP程序语言中所有的成份都是以函数的形式出现,AutoLISP程序就是顺序执行连串的函数.函数的运行过程就是对函数的求值(结果)过程;函数的基本语法如下:(函数名称参数1 参数2....)e.g. (PRINC "AutoLISP Programming")每一个完整的函数必须包在一对小括号( )内,左边为开括号,右边为关括号;如有若干数量的开括号,则一定有同等数量的关括号对应.左边开括号后紧随函数名称.函数名称与参数之间,或参数与参数之间须最少留一个空格.函数可有一个或多个参数(也可能没有参数),视该函数而定.函数名称不分大小写,即大小写字母视为相同.第3节--------------------------------------------------------------------------------数据型态(Data Type)整数(INT)没有小数字的数值,32位有号数,范围从+2,147,483,647到-2,147,483,648实数(REAL)带小数字的数值,以倍精度浮点格式储存(最少14位小数) e.g. 12.5当数值在1与-1之间时,必须加上前导零 e.g. 0.05可以科学记号表示: 在E或e后加上次方值 e.g. 4.1e-6字符串(STR)一般文字,其前后必须加上双引号" e.g. "AutoCAD"控制字符或脱逸码必须为小写,且须在字符前加上反斜线\ e.g. "\AutoCAD"像素名称(ENAME)是指定给图文件内对象的指针(Pointer,为16进位的数字卷标)e.g. <Entity name:14e5180>像素名称在图文件内是唯一的,不会重复对象的像素名称只在目前作业中有效,再开启图档时,会指定新的像素名称予该对象档案(FILE)以OPEN函数所开启档案的指针,作为其它函数(读写该档案)的自变量选集(PICKSET)用SSGET等函数建立的一个或多个对象的集合或群组转化(VARIANT)可将像素名称转换为可与ActiveX配搭使用的VLA-Object对象符号(SYM)用以储存静态数据的名称;例如内建或使用者定义的函数符号名称不分大小写,可由任意长度的可打印字符组成;但下列的字符除外:左括号( 右括号) 句点. 单引号' 双引号" 分号;表(LIST)亦称为串行,是放在一对小括号( ) 内,一个或多个元素的有序集合e.g. (1.0 "Lisp" ( ) (5.6 7))元素可以是字符串,符号,整数或实数;也可以是另一个表元素与元素之间要用空格隔开,但元素与小括号之间则可以不隔空格为便于存取表内各元素,每个元素均有其序号;从表的左边开始,第一个元素序号为0,依此类推表的大小即为其顶层元素的数量(内层嵌套式的表,视为单一元素)点对(Dotted Pair)亦是表的一种;表内有2个元素,中间以一圆点分隔,且元素与圆点之间亦须以空格分开若表内没有任何元素,称为空串行或空表;以( ) 或(NIL) 表示第4节--------------------------------------------------------------------------------变数(Variable)为程序执行中动态储存数据的符号名称;主要分为2类:区域(Local)变量又称为局部变量;该变量只在该程序段落中有效,不能为其它程序使用全域(Global)变量又称为整体变量;变量在所有程序段落中均可使用变量名称与符号的限制相同,使用时宜采用有意义及易于辨别的名称变量在赋值或使用前无须先行设定相同的变量可以储存不同型态的数据(但同一时间内只可储存一种型态)在指定新的数据之前,变量储存的内容会保持不变赋值将数据给予指定的变量储存以内建函数SETQ进行(可用于绘图模式的指令行或AutoLISP程序),其语法如下:(SETQ 变量名称1 资料1 [变量名称2 资料2 ....] )e.g. (SETQ NAME "David" AGE 37 WEIGHT 72.5 POINT (LIST 10 20))在函数名称之后,各参数以两个一组,每组左边为变量名称,右边为存入变量的数据亦可将变量名称赋以空值(NIL) :e.g. (SETQ OCCUPATION NIL)要显示变量所储存的数据,可以使用内建函数PRINC(可用于绘图模式的指令行或AutoLISP程序),其语法如下:(PRINC 变量名称)e.g. COMMAND : (PRINC NAME) Result : David"David"在绘图模式中,亦可于指令行中使用感叹号! 来显示变量内容,或作为指令选项的输入值;语法如下:!变量名称e.g. COMMAND : !NAME Result : "David"在Visual LISP的主控台窗口中,于提示符号_$ 后键入要显示的变量名称_$变量名称e.g. _$NAME要检查变量所储存的数据型态,可使用内建函数TYPE;语法如下:(TYPE 变量名称)e.g. COMMAND : (TYPE NAME) Result : STR若检查的变量没有储存数据,则会传回NIL第5节--------------------------------------------------------------------------------练习(Exercises)将四个坐标分别存入四个变量中,并以LINE或PLINE指令,配合四个坐标变量,画出正四边形.COMMAND : (SETQ POINT1 (LIST 0 0) POINT2 (LIST 0 10) POINT3 (LIST 10 10) POINT4 (LIST 10 0)) COMMAND : LINE ;直线段指令COMMAND : !POINT1 ;第一点(左下角起点)COMMAND : !POINT2 ;第二点(左上角)COMMAND : !POINT3 ;第三点(右上角)COMMAND : !POINT4 ;第四点(右下角)COMMAND : C ;自动联机至起点以关闭四边形画圆: 将圆心坐标及半径长度分别存入两个变量中(变量名称及数据型态自订)COMMAND : (SETQ CEN (LIST 0 0) RAD 20) ;将圆心点设为坐标0,0;半径为20COMMAND : CIRCLE ;执行划圆指令Specify center.... : !CEN ;在提示后以变量CEN响应输入Specify radius.... : !RAD ;在提示后以变量RAD响应输入将不同型态的数据,分多次存入相同的变数内;每次均以PRINC及TYPE函数显示变量内容及其数据型态COMMAND : (SETQ TEMP 1.2) ;将实数1.2存入变数TEMPCOMMAND : !TEMP Result : 1.2COMMAND : (TYPE TEMP) Result : REALCOMMAND : (SETQ TEMP "AutoLISP") ;将字符串存入变量TEMPCOMMAND : !TEMP Result : "AutoLISP"COMMAND : (TYPE TEMP) Result : STR第1节--------------------------------------------------------------------------------基本运算加函数(+ [数值参数1 数值参数2 ....] )e.g. (+ 2.5 4 6) Result : 12.5函数的结果为各参数之总和若仅提供一个参数,则以0加上此参数的结果为返回值若没有提供任何参数则传回0;各参数须为整数或实数型态若所有参数均为整数,结果亦为整数;若其中一个参数为实数型态,结果会转换为实数减函数(- [数值参数1 数值参数2 ....] )e.g. (- 10 2 3) Result : 5结果为第一个(最左边)参数减去其右边各参数的总和若只提供一个参数,返回值为0减去该参数的结果若没有提供任何参数则传回0;各参数须为整数或实数型态若所有参数均为整数,结果亦为整数;若其中一个参数为实数型态,结果会转换为实数乘函数(* [数值参数1 数值参数2 ....] )e.g. (* 2 3 4) Result : 24结果为所有参数的乘积若只提供一个参数,则返回值为该参数乘以1的结果若没有提供任何参数则传回0;各参数须为整数或实数型态若所有参数均为整数,结果亦为整数;若其中一个参数为实数型态,结果会转换为实数除函数(/ [数值参数1 数值参数2 ....] )e.g. (/ 24 2 3) Result : 4结果为第一个(最左边)参数除以其右边各参数的乘积若仅提供一个参数,则返回值为该参数除以1的结果若没有提供任何参数则传回0;各参数须为整数或实数型态若所有参数均为整数,结果亦为整数;若其中一个参数为实数型态,结果会转换为实数注意: 在本篇教程中,各函数的数值参数,均可以变量(储存值只可以是整数或实数,且不可以是空值nil)取代第2节--------------------------------------------------------------------------------练习(Exercises)计算式(2+4)*3COMMAND : (* 3 (+ 2 4)) Result : 18计算式(50-8*5)/4COMMAND : (/ (- 50 (* 8 5)) 4) Result : 2注意: 上式的正确答案应是2.5,因为函数中的各参数均为整数,所以传回的结果亦为整数递增及递减递增(1+ 数值参数)e.g. (1+ 2) Result : 3递减(1- 数值参数)e.g. (1- 4) Result : 3三角函数(Trinagular Function)正弦值(SIN 弧度参数)e.g. (SIN 1) Result : 0.841471余弦值(COS 弧度参数)e.g. (COS 1) Result : 0.540302反正切值(ATAN 弧度参数)e.g. (ATAN 1) Result : 0.785398第3节--------------------------------------------------------------------------------其它数值处理次方值(EXPT 数值参数次方值)e.g. (EXPT 2 4) Result : 16若参数及次方值两个均为整数,返回值亦是整数;若其中一个为实数,结果为实数开方根(SQRT 数值参数)e.g. (SQRT 30) Result : 5.47723绝对值(ABS 数值参数)e.g. (ABS -123) Result : 123余数(REM [数值参数1 数值参数2 ....] )e.g. (REM 50 26 5) = (REM (REM 50 26) 5) Result : 4将参数1整除参数2的余数若参数多于2个时,则会将余数再整除下一个参数,再得出余数;依此类推若其中一个参数为实数时,则结果为实数;否则为整数最大公约数(GCD 数值参数1 数值参数2 )e.g. (GCD 81 57) Result : 3两个参数均必须为整数值型态自然对数(LOG 数值参数)e.g. (LOG 3.5) Result : 1.25276是EXP函数的反函数;传回值为实数型态自然反对数(EXP 数值参数)e.g. (EXP 1.25276) Result : 3.49999是LOG函数的反函数;传回值为实数型态第4节--------------------------------------------------------------------------------数值资料转型实数转整数(FIX 数值参数)e.g. (FIX 12.56) Result : 12只会截去小数部份(小数字不会4舍5入)整数转实数(FLOAT 数值参数)e.g. (FLOAT 12) Result : 12.0整数转字符串(ITOA 数值参数)e.g. (ITOA -17) Result : "-17"数值转字符串(RTOS 数值参数[模式[小数字] ] )e.g. (RTOS 17.23333 2 3) Result : 12.266若不设定模式,则依系统变量LUNITS 的设定值转换数值为字符串若不设定小数字,则依系统变量LUPREC 的设定值转换模式设定值可以是下列数值之一:1 = 科学记号2 = 十进制3 = 英呎及十进制英吋4 = 英呎及分数位英吋5 = 分数当选用的模式为3,4或5,则传回的字符串受系统变量UNITMODE影响弪度转字符串(ANGTOS 角度参数[模式[小数字] ] )e.g. (ANGTOS 0.785398 0) Result : "45"e.g. (ANGTOS 0.785398 4) Result : "N 45d E"若不设定模式,则依系统变量AUNITS的设定值转换数值为字符串若不设定小数字,则依系统变量AUPREC的设定值转换模式设定值可以是下列数值之一:0 = 度1 = 度/分/秒2 = 分度量3 = 弪度4 = 土地测量单位当选用的模式为4,则传回的字符串受系统变量UNITMODE影响反函数为ANGTOF;参阅第5篇教程第5节--------------------------------------------------------------------------------数值资料检查数值(NUMBERP 数值参数)e.g. (NUMBERP -3.45) Result : Te.g. (NUMBERP "AutoLISP") Result : nil注意: 在范例的传回值中,T表示函数的结果为真(成立),nil表示结果为假(不成立)负数值(MINUSP 数值参数)e.g. (MINUSP -3.45) Result : Te.g. (MINUSP 0) Result : nile.g. (MINUSP 3.45) Result : nil零值(ZEROP 数值参数)e.g. (ZEROP 0) Result : Te.g. (ZEROP 3.45) Result : nil其它应用最大值(MAX [数值参数1 数值参数2 ....] )e.g. (MAX -88 5 2) Result : 5若没有提供任何参数,则传回值为0最小值(MIN [数值参数1 数值参数2 ....] )e.g. (MIN -88 5 2) Result : -88若没有提供任何参数,则传回值为0第6节--------------------------------------------------------------------------------练习(Exercises)计算下列算式:(+ 1234567890 1234567890) Result : -1825831516上式中两个数值参数均为整数,而结果值大于整数型态所能容许之范围;固导致发生溢位问题,产生无效的结果.修正算式如下: 只要将其中一个参数改为实数型态即可.(+ 1234567890.0 1234567890) Result : 2.46914e+009计算下列算式:(+ 9876543210 1234567890) Result : 1.11111e+010上式中两个数值参数均为整数,但其中一个(第一个)参数巳大于整数型态所能容许之范围;系统会自动将此参数先行转为实数型态才计算.计算下列算式:(FIX (SQRT (+ 1 (MAX 20 10 40 30)))) Result : 6---- 最先执行的是最内层的算式(MAX 20 10 40 30) ,求出最大值为40---- 其次执行加函数,将MAX函数所得的最大值加1,结果为41---- 再利函数SQRT,将41开方根,结果为6.4031---- 最后使用FIX函数,截去其小数字,得到最后的结果为6第1节--------------------------------------------------------------------------------使用者定义函数是将一群表示式组合成一个函数或指令可应用于绘图模式的指令行提示,Visual LISP主控台,或供其它自定义函数内的表示式呼叫使用AutoLISP原始程序代码均以纯文字格式存盘,扩展名为LSP(2000版可编译成扩展名为FAS的档案可以一般文字编辑器进行开发,如DOS的EDIT,WINDOWS的WORD或WORDPAD等一个自定函数内最少要有一个表达式在原程序文件(LSP)里,自定义函数以DEFUN函数开始;其语法如下:(DEFUN [C:] 函数名称( [自变量串行...] [/ 局部变数串行...] ) 表达式...)在呼叫带有自变量的自定函数时,必须同时提供与定义函数时,同等数量的参数,使各参数传入自定函数的各自变量中自变量被视为一种特殊类型的局部变量,无法用于该自定函数以外的其它函数若自定函数中无须设定任何自变量,亦必须以空串行( )加在函数名称之后若有提供局部变量,必须以斜线/ 加在局部变量的开头(即使前面没有自变量串行)各自变量,斜线,局部变量之间要以空格分隔;但与左右小括号之间则不须以空格分开若自变量串行中有相同名称的自变量出现,则会忽略第一个以后的相同自变量;变数亦是一样若在函数名称前加上C:,表示该函数可以在绘图模式的指令行提示下,其执行方式与内建函数相同;亦可以在任何内建命令(执行中)的提示后,以通透方式执行(但须将函数名称包在一对小括号中) 若在函数名称前没有加上C:,在指令行提示下,必须将函数名称包在一对小括号中才可执行不可以在执行一自定函数时,以通透方式执行另一自定函数第2节--------------------------------------------------------------------------------加载程序自定函数在使用前,都要将其所在的程序文件(扩展名为LSP)加载才可执行ACAD.LSP程序文件(预设在SUPPORT子目录内)会在启动AutoCAD时自动加载(LOAD "程序文件名称" [加载失败] )e.g. (LOAD "TEST")若程序文件之文件名为LSP,则在程序文件名称之后,可以不加上扩展名若有需要,系统会顺序尝试其它的扩展名: VLX FAS LSP若程序文件不在系统的支持目录下,则需在文件名前加上目录路径注意: 必须以正斜线/ 或两个反斜线\\ 作为目录的分隔符可以在加载失败的参数中提供字符串,以供加载失败时显示;亦可提供有效的自定函数,该函数在加载程序文件失败时会被执行e.g. (LOAD "TEST" "Load Fail") 或(LOAD "TEST" (DOERROR))注意:在程序文件加载后,在提示行显示的返回值,一般是该程序文件中,最后被定义的函数名称或是在程序文件内没有包含在自定函数中,最后一个表达式的执行结果第3节--------------------------------------------------------------------------------练习(Exercises)启动文字编辑器,编写一AutoLISP程序作两个同心圆(第1个圆半径为50,第2个圆半径为80),程序代码如下所示:(DEFUN C: 2CIRCLE () (SETQ CEN (LIST 0 0) RAD 50)(COMMAND CIRCLE CEN RAD)(COMMAND CIRCLE CEN (+ RAD 30)))---- 输入后以纯文字格式存盘(C:\TEST.LSP)---- 在AutoCAD绘图模式的指令行提示后,用LOAD函数将程序文件加载COMMAND : (LOAD "C:/TEST")---- 在指令行提示后,输入程序(函数)名称执行COMMAND : 2CIRCLE程序说明1 使用DEFUN建立自定函数的名称,并用SETQ函数将中心点(LIST 0 0)存入变数CEN,半径(50)存入变数RAD中2 使用COMMAND函数执行AutoCAD内建指令CIRCLE,并以变量CEN(圆的中心点)及变数RAD(圆的半径)回应3 与第2行大致相同,但在指定其半径时,先将储存半径的变量加30,使划出半径为80的圆;注意最右边的关括号,与第1行DEFUN左边的开括号是一对的启动文字编辑器,开启TEST.LSP程序文件,复制2CIRCLE至新程序2C,并改为传入自变量方式执行;程序代码如下:(DEFUN 2C (CEN RAD) (COMMAND CIRCLE CEN RAD)(COMMAND CIRCLE CEN (+ RAD 30)))---- 输入后以纯文字格式存盘---- 在AutoCAD绘图模式的指令行提示后,用LOAD函数将程序文件重新加载---- 在指令行提示后,输入程序(函数)名称执行COMMAND : (2C (LIST 0 0) 50)第4节--------------------------------------------------------------------------------批注单行批注分号;表示在分号右边(同一行)的字符均为批注,程序执行时会将其忽略多行批注;| |;表示在两个批注符号中间所有字符皆为批注,即使字符跨越多行关系运算在各个关系运算中,都会传回一逻辑值;若关系成立,传回T,否则会传回nil各参数可以是字符串,整数或实数型态;若以字符串进行比较,则会以字符串的ASCII码为准若函数中只有一个参数,传回值恒为T等于函数(= 参数1 [参数2 ....] )会将参数1与其后各个参数比较,若全部相等则传回T,否则传回nil e.g. (= 2 2.0) Result : Te.g. (= "A" CHR(65)) Result : T不等于函数(/= 参数1 [参数2 ....] )若参数1不等于其后任何一个参数,即传回T e.g. (/= 1 2.0) Result : Te.g. (/= "a" CHR(65)) Result : Te.g. (/= 10 30 40 10 20) Result : T小于函数(< 参数1 [参数2 ....] )各参数顺序以2个为一组比较,若各组左边的参数均小于右边的参数,即传回Te.g. (< 1 2) Result : Te.g. (< "a" CHR(65)) Result : T大于函数(> 参数1 [参数2 ....] )各参数顺序以2个为一组比较,若各组左边的参数均大于右边的参数,即传回Te.g. (> 1 2) Result : nile.g. (> "a" CHR(65)) Result : nil小于或等于函数(<= 参数1 [参数2 ....] )各参数顺序以2个为一组比较,若各组左边的参数均小于或等于右边的参数,即传回Te.g. (<= 1 2) Result : Te.g. (<= 2 2) Result : Te.g. (<= "a" CHR(65)) Result : T大于或等于函数(>= 参数1 [参数2 ....] )各参数顺序以2个为一组比较,若各组左边的参数均大于或等于右边的参数,即传回Te.g. (>= 1 2) Result : nile.g. (>= 2 2) Result : Te.g. (>= "a" CHR(65)) Result : nil第5节--------------------------------------------------------------------------------逻辑运算且运算(AND [表达式....] )若各表达式的传回值均为T,函数即返回T 值;若其中一个传回值为nil,函数传回nile.g. (AND (< 1 2) (> 8 5)) Result : T或运算(OR [表达式....] )若各表达式的传回值均为nil,函数即返回nil 值;若其中一个传回值为T,函数传回Te.g. (OR (> 1 2) (> 8 5)) Result : T否定运算(NOT 表达式)若表达式的传回值为T,函数即返回nil 值;相反若表达式传回值为nil,函数传回T 可用于检查传回值是否为nil另有一NULL函数与NOT函数功能相似e.g. (NOT (< 1 2)) Result : nil练习(Exercises)试求出50减25,与625的开方根值是否相等COMMAND : (= (- 50 25) (SQRT 625)) Result : T设计一简单程序(名称为AIR),在呼叫程序时,检查传入的数值自变量(为空气污染指数)是否大于200(即严重空气污染)---- 启动文字编辑器,开启TEST.LSP程序文件,输入下列程序代码:(DEFUN AIR (NUM) (> NUM 200))---- 输入后存盘(纯文字格式)---- 在AutoCAD绘图模式的指令行提示符号后,使用LOAD函数重新加载程序文件COMMAND : (LOAD "C:/TEST")---- 在AutoCAD绘图模式的指令行提示符号后,输入自定函数名称及参数执行COMMAND : (AIR 175) Result : nilCOMMAND : (AIR 215) Result : T第1节--------------------------------------------------------------------------------条件判断是利用条件函数,配合关系及逻辑运算所设定的一些准则,令程序自行分析,因应情况作出适当行动.单一条件(IF 条件表达式是表达式[否表达式] )函数先检查条件表达式,若其传回值为T,便会执行其后的是表达式若有提供否表达式,且条件表达式的传回值为nil,函数将不会执行(跳过)是表达式而执行否表达式若没有提供否表达式,且条件表达式的传回值为nil时,函数将不作任何事情IF函数可以巢状方式嵌套,即在是或否的表达式中加入另一个IF函数练习(Exercises)判断空气污染指数: 大于100 = Very High, 51至100 = High, 26至50 = Medium, 25或以下= Low---- 启动编辑器,开启C:/TEST.LSP程序文件;新增AIR-1自定函数,程序代码如下:(DEFUN AIR-1 (NUM) (IF (> NUM 100) (PRINC "Very High"))(IF (AND (> NUM 50) (<= NUM 100)) (PRINC "High"))(IF (AND (> NUM 25) (<= NUM 50)) (PRINC "Medium"))(IF (<= NUM 25)) (PRINC "Low"))(PRINC))程序说明1 设定函数名称,并将数据存入自变量NUM内;用IF函数判断变量NUM是否大于100;若是则显示字符串Very High响应2 用IF函数判断变量NUM是否大于50且(AND)小于或等于100;若是则显示High响应3 用IF函数判断变量NUM是否大于25且(AND)小于或等于50;若是则显示Medium4 用IF函数判断变量NUM是否小于或等于25;若是则显示Low5 是一个没有提供任何自变量的PRINC函数;用以抑制显示答案时尾部符加的nil 或重复的传回值;而最右一个关括号,是用以对应第1行最左边的开括号IF函数的巢状练习: 修改上一课的程序练习,将多个IF函数合并成巢状嵌套---- 启动文字编辑器,开启C:/TEST.LSP程序文件---- 新增程序AIR-2,其程序代码如下:(DEFUN AIR-2 (NUM) (IF (> NUM 50) (PRINC (IF (> NUM 100) "Very high" "High")) (PRINC (IF (> NUM 25) "Medium" "Low")))(PRINC))程序说明1 设定函数名称,并将数据存入自变量NUM内;用IF函数判断变量NUM是否大于50;若条件成立(变量NUM大于50)时,再用另一个IF函数判断变量是否大于100;若条件成立(变量NUM大于100)时,使用PRINC函数显示字符串Very High,否则显示High2 若在第1个IF函数判断中,条件不成立(变量NUM不大于50)时;再用另一个IF函数判断变量是否大于25;若条件成立(NUM大于25)时,显示字符串Medium,否则显示字符串Low3 是一个没有提供任何自变量的PRINC函数;用以抑制显示答案时尾部符加的nil 或重复的传回值;而最右一个关括号,是用以对应第1行最左边的开括号注意:第1行最后一个关括号是对应前面的PRINC函数,尾2的关括号则是对应IF函数(判断NUM 是否大于100)第2行最后一个关括号是对应第1行的IF函数(判断NUM是否大于50),尾2的关括号则是对应PRINC函数,尾3的关括号则是对应IF函数(判断NUM是否大于25)最右边的关括号是对应第1行最左边的开括号PROGN 函数在以上各范例中,执行的表达式均为单一的函数运算;若要在表达式中顺序执行一连串的函数,便要将各函数包含在一个PROGN函数内;函数的传回值会是该PROGN函数中,最后一个表达式的运算结果---- 修改TEST.LSP程序文件的AIR-1程序,第1个IF函数如下,其余的IF函数请自行修改e.g. (IF (> NUM 100) (PROGN (SETQ DISP "Very High") (PRINC DISP)))注意: 最后一个关括号是对应前面的IF函数(判断变量NUM是否大于100) 尾2的关括号是对应PROGN函数(用以包含SETQ及PRINC函数)尾3的关括号是对应PRINC函数的第2节--------------------------------------------------------------------------------条件判断多重条件(COND [ (条件表达式是表达式) ....] )函数会顺序检查各条件表达式;直到其中一个条件成立(传回T),即执行该条件式所对应的是表达式每个条件表达式只对应一个是表达式,而没有否表达式若条件式成立且执行对应的是表达式后,则不会再对余下的其它条件表达式进行检查若只有条件表达式而没有对应之是表达式,则只会传回条件表达式的逻辑值若没有提供任何条件表达式及是表达式,函数传回值恒为nil练习(Exercises)新增程序AIR-3,以改善上一课AIR-1程序;用一个COND函数判断多个条件表达式DEFUN AIR-3 (NUM) (COND((> NUM 200) (PRINC "Severe"))((> NUM 100) (PRINC "Very High"))((> NUM 50) (PRINC "High"))((> NUM 25) (PRINC "Medium"))((> NUM 0) (PRINC "Low"))(T (PRINC "Cannot Check")))(PRINC))程序说明1 设定函数名称,并将数据存入自变量NUM内;用COND函数进行多重判断2 判断变量NUM是否大于200,若条件成立,则显示Severe 讯息;第3至6行依此类推7 注意条件式为一个T 字母,表示条件式恒为真(成立),显示讯息Cannot Check作用是当以上各条件式均不成立时(变量小于或等于0),即执行此一表达式第3节--------------------------------------------------------------------------------循环(Loop)配合条件判断,关系及逻辑运算,令程序不断重复一些动作,以提高效率及减少重复动作时的人为错误可以多个循环形成巢状(嵌套式)循环,即在一个循环内嵌套另一个(或多个)循环指定的重复次数必须为正整数,亦可以是储存正整数的变量名称重复指定次数(REPEAT 重复次数[表达式....] )e.g. (REPEAT 10 (PRINC "David")) ;重复显示David字符串10次重复(WHILE 条件表达式[是表达式....] )若条件表达式的传回值为T,即会顺序执行函数内各表达式各表达式顺序执行完后,程序会返回函数的开头,重新检查条件表达式的传回值若条件表达式的传回值为nil,函数内各表达式将不会被执行e.g. (SETQ COUNT 1) ;将1存入变数COUNT(WHILE (<= COUNT 10) ;WHILE函数并检查变量COUNT是否<=10(PRINC "David") ;若条件成立则以PRINC函数显示David字符串(SETQ COUNT (1+ COUNT))) ;变量COUNT递增1,并将新值重新存入变量COUNT中取代原值注意: 第4行最右边的关括号,是对应第2行WHILE函数的开括号无限循环又称为死循环,即循环的条件判断式传回值恒为T,令循环不断重复而无法结束;在上例中:---- 若WHILE函数的条件表达式设定为(T) ;即条件永远成立---- 不作SETQ函数,或不将变量COUNT递增;变量COUNT储存值恒久不变,导致条件式永远成立第4节--------------------------------------------------------------------------------练习(Exercises)编写一程序SUM并将自变量存在NUM变量内,计算1+2+3+4 ....至变数NUM的总和(DEFUN SUM (NUM) (SETQ COUNT 1 TOTAL 0)(WHILE (<= COUNT NUM)(SETQ TOTAL (+ TOTAL COUNT)COUNT (1+ COUNT)))(PRINC TOTAL) (PRINC))程序说明1 设定函数SUM并将自变量存入变量NUM,设定变量COUNT以将数目由1开始递增,变量TOTAL(储存总和)初始值为02 WHILE循环函数,并设定进入循环的条件式(变量COUNT小于或等于变量NUM)3 若条件成立即进入循环内部,先将变量TOTAL加上变量COUNT,再用SETQ函数存回变量TOTAL中,覆盖原值4 将变量COUNT递增1,存回变数COUNT并覆盖原值5 关括号与第2行的WHILE函数左边的开括号对应6 循环结束后,用PRINC函数显示变量TOTAL(总和)的内容程序流程假设执行程序时传入变量NUM的数值为10---- 变数初始值COUNT = 1 TOTAL = 0---- 判断变量COUNT是否<=变量NUM COUNT = 1 TOTAL = 0---- 变量COUNT(现值1)小于NUM,进入循环;将TOTAL(现值0)加上COUNT,存回变数TOTAL COUNT = 1 TOTAL = 1---- 变数COUNT(现值1)递增1变为2,存回变数COUNT COUNT = 2 TOTAL = 1。

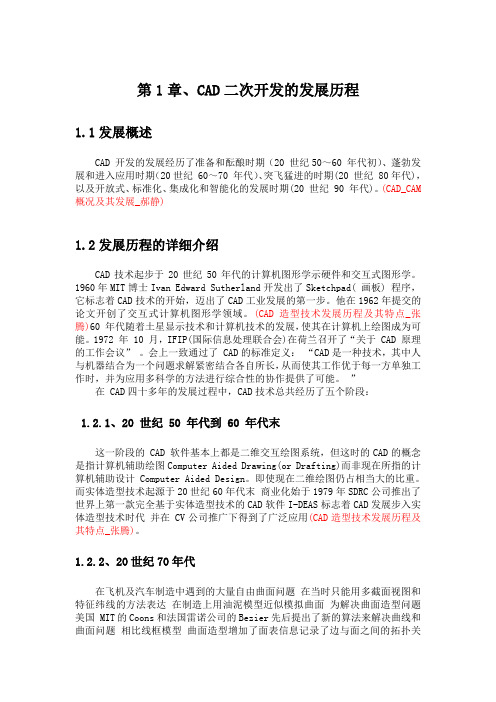

第1章、CAD二次开发的发展历程1.1发展概述CAD 开发的发展经历了准备和酝酿时期（20 世纪50～60 年代初）、蓬勃发展和进入应用时期（20世纪 60～70 年代）、突飞猛进的时期(20 世纪 80年代)，以及开放式、标准化、集成化和智能化的发展时期(20 世纪 90 年代)。
(CAD_CAM 概况及其发展_郝静)1.2发展历程的详细介绍CAD技术起步于20世纪50年代的计算机图形学示硬件和交互式图形学。
1960年MIT博士Ivan Edward Sutherland开发出了Sketchpad( 画板) 程序，它标志着CAD技术的开始，迈出了CAD工业发展的第一步。
他在1962年提交的论文开创了交互式计算机图形学领域。
(CAD造型技术发展历程及其特点_张腾)60 年代随着土星显示技术和计算机技术的发展，使其在计算机上绘图成为可能。
1972 年 10 月，IFIP(国际信息处理联合会)在荷兰召开了“关于 CAD 原理的工作会议”。
会上一致通过了 CAD的标准定义：“CAD是一种技术，其中人与机器结合为一个问题求解紧密结合各自所长，从而使其工作优于每一方单独工作时，并为应用多科学的方法进行综合性的协作提供了可能。
”在 CAD四十多年的发展过程中，CAD技术总共经历了五个阶段：1.2.1、20 世纪 50 年代到 60 年代末这一阶段的 CAD 软件基本上都是二维交互绘图系统，但这时的CAD的概念是指计算机辅助绘图Computer Aided Drawing(or Drafting)而非现在所指的计算机辅助设计 Computer Aided Design。
即使现在二维绘图仍占相当大的比重。
而实体造型技术起源于20世纪60年代末商业化始于1979年SDRC公司推出了世界上第一款完全基于实体造型技术的CAD软件I-DEAS标志着CAD发展步入实体造型技术时代并在 CV公司推广下得到了广泛应用(CAD造型技术发展历程及其特点_张腾)。
《AutoCAD二次开发》实验指导书环境与建筑工程学院测绘教研室实验1 Visual Lisp开发环境的认识和程序运行方法【实验目的】1．熟悉所用计算机系统的基本操作方法。
2．学习Visual Lisp的使用方法，掌握程序编辑、编译、打包、运行及查看运行结果的方法。
3．掌握Visual Lisp程序的基本结构。
【实验内容】1．熟悉使用的计算机系统的基本操作，创建自己的工作目录，参照附录中介绍的方法，掌握Visual Lisp的启动方法（一种或多种），了解AutoCAD系统的安装路径和结构。
2．进入Visual Lisp的工作环境，熟悉Visual LISP 用户界面。
3．熟悉Visual Lisp的系统菜单组成及功能。
学习使用功能键和快捷键调用菜单项的方法。
掌握文件建立、编辑、修改和保存的方法。
落实文件的存储位置是否是你的工作目录，如果不是，回第二步重新设置。
4．了解控制台窗口5．了解Visual LISP 文本编辑器6．加载和运行AutoLISP 程序7．退出Visual LISP实验2 Visual Lisp应用程序【实验目的】1．掌握Visual Lisp语言基本数据类型的概念，理解数据类型与运算的关系。
2．熟悉简单变量的定义和赋值方法，掌握不同类型数据之间赋值的规律。
3．学习Visual Lisp语言运算符优先级和结合性的概念，掌握算术表达式的计算方法及表达式计算中的类型转换方法。
4．掌握数学表达式的程序表示方法。
5．进一步熟悉Visual Lisp程序的编辑、编译、连接和运行的过程。
【实验内容】1．掌握用Visual LISP 开发程序步骤2．使用控制台窗口3．使用文本编辑器4．使用控制台和编辑器的编码辅助工具5．用Visual LISP 设置代码格式6．检查语法错误7．通过样例学习调试程序8．使用Visual LISP 调试功能9．使用Visual LISP 数据查看工具10．编译和链接程序11．创建应用程序模块样例程序：(defun yinyang (/ origin radius i-radius half-r origin-x origin-y os) (setq os (getvar "OSMODE")) ;; Save OSNAP mode(setvar "OSMODE" 0) ;; Turn off OSNAP(setq origin (getpoint "\nOrigin of inyn sign: "))(setq radius (getdist "\nRadius of inyn sign: " origin))(setq i-radius (getdist "\nRadius of internal circle: "origin))(if (> i-radius radius) (setq i-radius (/ radius 4)))(setq half-r (/ radius 2))(setq origin-x (car origin))(setq origin-y (cadr origin))(command "_.CIRCLE" origin radius)(command "_.ARC""_C"(list origin-x (+ origin-y half-r)) ;;center(list origin-x (+ origin-y radius)) ;;start pointorigin ;;end point)(command "_.ARC""_C"(list origin-x (- origin-y half-r)) ;;center(list origin-x (- origin-y radius)) ;;start pointorigin ;;end point)(command "_.CIRCLE"(list origin-x (+ origin-y half-r));;centrei-radius)(command "_.CIRCLE"(list origin-x (- origin-y half-r));;centrei-radius)(setvar "OSMODE" os) ;; Restore OSNAP mode(princ))实验3 Visual Lisp程序设计【实验目的】1．熟练掌握AutoLISP 表达式。
autocad的二次开发（1）编写各种用户自定义函数并形成假设干LISP、ARX、VLX或ADS文件，以及一些DCL文件。
（2）建立符合自己要求的菜单文件，一般可在AutoCAD原菜单文件内添加自己的内容，对于AutoCAD2000版本还可增加部分菜单文件，然后经交互方式加入到系统中去。
（3）在系统的ACAD、LSP或类似文件中加入某些内容以便进行各种初始化操作，如在启动时立即装入一些文件等。
（4）通过系统对话框设置某些路径。
这些操作在程序开发成功后向其它AutoCAD系统上安装应用，特别是需要大批安装时，需要进行很多文件检索、内容增删、子目录创建、文件拷贝、系统设置等繁琐工作，如能令上述工作全部自动进行，使整个二次开发程序在无人干预的情况下嵌入系统，将大大提高工作效率。
为此笔者用VC++开发了一套自动安装程序，使原本需要【五】六分钟的人工操作在十几秒内即可自动完成。
【一】基本思路整个安装程序遵循以下思路：1〕首先获得所在机器AutoCAD2000系统的安装路径；2〕寻找菜单文件AutoCAD2000\\support\\acaD、mnu，打开文件并将要添加的内容加至末尾；3〕寻找LISP文件AutoCAD2000\\support\\acad2000doC、lsp，打开文件并将要添加的内容加至末尾；4〕创建一个预先命名的子目录，将所有二次开发形成的各类文件拷入；5〕给出信息框，告知安装成功，如有问题那么告知安装失败。
需要指出的是，在添入acad2000doC、lsp的内容中须有如下语句：〔command“_menu”〔strcat〔getvar”menuname”〕”、mnu”〕〕，目的是为了强制执行菜单文件装入命令，将改动后的acaD、mnu文件编译后装入。
另外，在添入acad2000doC、lsp的内容中还有一赋值语句，将准备创建的包含所有二次开发生成文件的子目录全路径名赋予一全局变量，以供二次开发程序在需要时调用，从而避免了在AutoCAD环境下交互设定路径的麻烦。
