消防水施-设计说明

消防设计需补充在设计说明及设计图纸上的资料（给排水部分，仅供参考，根据情况日后进行调整）1. 应注明消防用水量及火灾延续时间等设计参数，请严格按规范的规定选取，例如：厂房室外消火栓用水量30L/s，室内消火栓用水量20L/s,火灾延续时间3h；自动喷水灭火系统(全保护)用水量30L/s，火灾延续时间1h。

宿舍室外消火栓用水量25L/s，室内消火栓用水量15L/s,火灾延续时间2h。

2. 总平面设计时应注明周边市政给水情况及室外消火栓布置的情况，例如：本厂区周边市政管网为环状，管径均≥DN200，接入点最低压力为0.25MPa。

室外消火栓系统采用市政直接供水，从不同市政干管上引入两条进水管，在每条进水管上均设置减压型倒流防止器（水头损失取为0.04Mpa），在厂区室外设置室外消火栓给水管网，火灾时水力最不利室外消火栓的出流量不小于15L/s，且供水压力从地面算起不小于0.10MPa。

室外消火栓采用地上式室外消火栓，应有一个直径为150mm 或100mm 和两个直径为65mm 的栓口，当室外消火栓安装部位在火灾时存在可能落物危险时，上方应采取防坠物撞击的措施，室外消火栓的安装不应妨碍交通，在易碰撞的地点应设置防撞措施。

3.应介绍消防水池的设置情况，例如：室内消防用水储存在消防水池内，消防水池采用一路消防供水，不考虑火灾时补水，消防水池容积如下确定：厂房一次灭火室内消防用水量=20*50%*3.6*3+30*3.6*1=216 m³（本多层厂房设置有喷淋系统全保护，因此室内消火栓用水量可减少50%）；宿舍一次灭火室内消防用水量=15*3.6*2=108 m³；消防水池有效容积取最大值，选为216 m³。

4. 应介绍高位消防水箱及稳压泵的设置情况，例如：高位消防水箱有效容积按《消防给水及消火栓系统技术规范》GB50974-2014第5.2.1条选为18 m³，其最低有效水位标高为18.30m。

消防给水设计说明及图例(一)一.设计依据1.1. 国家有关规程规范<<建筑设计防火规范>> GBJ 16-87 (2001年版)<<高层民用建筑设计防火规范>> GB 50045-95 (2005年版) <<自动喷水灭火系统设计规范>> GB 50084-2001 (2005年版) <<人民防空工程设计防火规范>> GB 50098-981.2.建设单位提供的有关市政管线资料.1.3.深市陈世民建筑师事务所有限公司提供的建筑图及中国重庆市设计院,JMK工程顾问有限公司提供的结构图.二.设计范围红线范围以内的消火栓给水系统,自动喷淋给水系统及二氧化碳灭火系统.一期工程建设目标分期:-1甲商业及会所-1乙前排住宅A1~A4栋-1丙后排住宅A5~A9栋连中央绿化区及泳池-1丁幼儿园三.系统概述3.1.室外消火栓给水系统概述 3.1.1. 本工程消防用水水源为市政给水管网,室外消火栓消防流量30L/s,火灾延续时间为3h.3.1.2.室外消火栓采用1组单出口泵加压供水,另设一套室外消火栓稳压泵稳压,设置于商业一层消防水泵房.3.1.3. 系统控制:稳压泵由压力控制器自动控制启停,当管网压力降至Ps1时,启动稳压泵,当管网压力升至Ps2时停泵,当管网压力继续下降至P2时,室外消火栓泵启动,稳压泵停泵,并向消防控制中心发出报警信号.消防结束后手动停泵.以上参数详见系统图.平时:管网压力在Ps1和Ps2之间浮动.火灾时或管网大量漏水:管网压力迅速降至P2,室外消火栓泵启动,向消防控制中心发出报警信号.另消防控制中心可直接启动室外消火栓泵灭火.3.1.4.全部选用地上式室外消火栓,安装详见国标图集.3.2. 室内消火栓给水系统概述3.2.1.室内消火栓最大消防流量40L/s,火灾延续时间为3h.3.2.2.室内消火栓系统竖向分区示意表3.2.3. 低区,中区,高区,超高区管网共用1组双出口泵,设置于商业一层消防水泵房.低区及中区管网由水泵第一出口(低压出口)供水,高区及超高区由第二出口(高压出口)供水.当1甲、乙期建设完成后,由设于A7栋住宅顶层的组合式不锈钢消防水箱(一)及室内消火栓,喷淋稳压泵组(一)稳压,1丙期建设完成后,将原有A4栋首层消防水箱(一)及室内消火栓,喷淋稳压泵组(一)移到A9栋屋顶稳压,A7栋屋顶消防水箱(二)及室内消火栓,喷淋稳压泵组(二)在A区建设完成后,移到B区供B区使用.3.2.4.低区,中区,高区管网设室外水泵接合器,由消防车直接加压补水;超高区管网由消防车从高区水泵接合器加压打入设置于A8栋住宅15层的钢筋混凝土中间水箱,再由中间加压泵加压补水.3.2.5.地下室,商场,商铺,A8,A9栋住宅楼电梯前室设有消火栓箱,箱内设DN65消火栓一个,长25m口径DN65麻质衬胶水龙带1条,∅19mm 直流水枪1只,1套DN25的消防卷盘,启动按钮1个;其中超压部分均采用减压孔板减压,A1~A7栋住宅相同,但不设消防卷盘.每个消火栓给水管为DN65.3.2.6.系统控制:屋顶稳压泵由压力控制器自动控制启停,当管网压力降至Ps1时,启动稳压泵,当管网压力升至Ps2时停泵,当管网压力继续下降至P2时,室内消火栓泵启动,稳压泵停泵,并向消防控制中心发出报警信号.消防结束后手动停泵.以上参数详见系统图.平时:管网压力在Ps1和Ps2之间浮动.信号.另消火栓手动按钮及消防控制中心可直接启动室内消火栓泵灭火. 火灾时或管网大量漏水:管网压力迅速降至P2,室内消火栓泵启动,向消防控制中心发出报警3.3. 自动喷淋灭火系统概述3.3.1.本工程火灾危险等级按中危险II级确定,设计用水量30L/s,火灾延续时间为1h3.3.2.自动喷淋灭火系统竖向分区示意表3.3.3.低区,高区,超高区管网共用1组双出口泵,设置于商业一层消防水泵房.低区管网由水泵第一出口(低压出口)供水,高区及超高区由第二出口(高压出口)供水.当1甲,1乙期建设完成后, 由设于A7栋住宅顶层的组合式不锈钢消防水箱及自动喷淋稳压泵稳压; 1丙期建设完成后,将上述消防水箱及稳压泵移至A9栋屋顶稳压.3.3.4. 低区,高区管网设室外水泵接合器,由消防车直接加压补水;超高区管网由消防车从高区水泵接合器加压打入设置于A8栋住宅15层的钢筋混凝土中间水箱,再由中间加压泵加压补水.3.3.5.商业部分在商业一层消防水泵房内设湿式报警阀共15组;住宅地下车库部分在地下一层内设湿式报警阀共3组;A8栋住宅在一层设湿式报警阀2组,28层设1组;A9栋住宅在一层设湿式报警阀2组,30层设1组;会所,幼儿园各在一层设湿式报警阀1组.以上每组湿式报警阀负担的喷头数量不超过800个.3.3.6. 地库卫生间及电梯前室,住宅电梯前室等安装铝板等封闭式吊顶场所安装吊顶型玻璃球喷头,作用温度68°C,地下车库安装直立型喷头,作用温度72°C,厨房操作间安装玻璃球喷头,作用温度93°C.其他无吊顶或安装敞开式金属片吊顶的场所安装直立型喷头,作用温度68°C.虽无吊顶或安装敞开式吊顶但受线槽,风管等影响的场所增设下垂型喷头.所有喷头流量系数均为K=80.另每个商铺预留喷淋给水管接驳点供租户日后自行安装铝板等封闭式吊顶时增设吊顶型喷头用.3.3.7. 系统控制:屋顶稳压泵由压力控制器自动控制启停,当管网压力降至Ps1时,启动稳压泵,当管网压力升至Ps2时停泵,当管网压力继续下降至P2时,向消防控制中心发出报警信. 号.以上参数详见系统图.平时:管网压力在Ps1和Ps2之间浮动.报警阀前管网大量漏水时:管网压力迅速降至P2,向消防控制中心发出报警信号.报警阀后管网大量漏水时:报警阀动作,敲响水力警铃,压力开关动作,启动自动喷淋泵,并向消防控制中心发出报警信号.火灾时:玻璃球破裂,喷头开始喷水,水流指示器动作,向消防控制中心发出信号,同时报警阀动作,敲响水力警铃,压力开关动作,启动自动喷淋泵,向消防控制中心发出报警信号.另消防控制中心可直接启动喷淋泵灭火.消防结束后手动停泵.以上参数详见系统图.3.4.消防水池室内消火栓消防储水量为432m ,自动喷淋消防储水量为108m ,室外消火栓消防储水量为108m ,消防水池总储水容积864m ,分为两格,每格432m .3.5. 室外消火栓给水管网;室内消火栓低区给水管网;自动喷淋低区给水管网, 均在室外预留二期消防接点.3.6.手提灭火器概述前后排地下车库属B类火灾,灭火器按中危险级配置,每个灭火器最大保护距离为12m,每个消火栓箱下设4瓶5公斤的磷酸盐干粉灭火器,另在适当位置增设2瓶5公斤的磷酸盐干粉灭火铵器;A1~A7栋住宅属A类火灾,灭火器按轻危险级配置,每个灭火器最大保护距离为25m,每个消火栓箱下设2瓶3公斤的磷酸盐干粉灭火器;A8~A9栋住宅属A类火灾,灭火器按严重危险级配置,每个灭火器最大保护距离为15m,每个消火栓箱下设2瓶5公斤的磷酸盐干粉灭火器. 商铺及超市属A类火灾,灭火器按中危险级配置,每个灭火器最大保护距离为20m,每个消火栓箱下设4瓶3公斤的磷酸盐干粉灭火器.幼儿园属A类火灾,灭火器按严重危险级配置,每个灭火器最大保护距离为15m,每个消火栓箱下设2瓶3公斤的磷酸盐干粉灭火器. 消火栓箱为明装时,灭火器壁挂在消火栓箱下,其铭牌朝外;消火栓箱为管井内暗装时,灭火器直接摆放在消火栓箱下,但管井检修门外须设置灭火器指示位置的发光标志.其他机房内灭火器壁挂在墙壁上.3.7.住户入住时应购置灭火器(型号WF/ABC6),每50m 设置一具.3.8.柴油发电机房及配电房采用二氧化碳灭火系统,具体详见二氧化碳灭火系统设计说明.四.管材及连接方式五.阀门及附件5.1. 工作压力消防管道上的阀门工作压力:无缝钢管上阀门工作压力为2.50MPa.其他阀门工作压力为1.60MPa.5.2. 消防管道上的阀门均采用明杆闸阀或蝶阀.5.3.水泵吸水管上采用明杆闸阀,不得采用蝶阀.5.4. 水流指示器,报警阀前的阀门采用电信号蝶阀,开关信号反馈到消防控制中心.5.5.止回阀水泵出水管上止回阀采用速闭消声止回阀,其余采用普通止回阀.5.6.减压阀消防给水管道上减压阀采用可调式减压阀,要求可减静压,具体阀后压力详见系统图.5.7. 泄压阀泵房内泄压阀采用可调式泄压阀,并带有自动复位功能,具体泄压压力详见系统图.5.8.水锤消除器水锤消除器采用气囊型水锤消除器.5.9.引入人防区的消防管道应在围护结构内侧设置防护阀,选用阀芯为钢材质的闸阀,防护阀中心距墙面或中心距墙面或顶板内侧的距离不大于300mm.5.10.水泵接合器采用组合型,自带闸阀,止回阀及安全阀.5.11.附件5.11.1 消防管道穿越沉降缝,伸缩缝时两边采用不锈钢金属波纹管补偿.六.管道安装6.1.管道支架须满足管道的稳定和安全.管道支架须允许管道自由伸缩和符合安装高度.6.2. 邻近阀门和其他配件须安装支架.吊顶内闸阀下设置接水盘,就近排管井或卫生间.6.3. 管道中应安装伸缩接头,来减轻管道因热胀冷缩而引起之应力.通常每30米的直管就必须配有伸缩接头.6.5.车道下阀门井需采用重型铸铁井盖井座,非车道下采用轻型铸铁井盖井座.6.6.车道上所有井盖与完成面平,人行道及绿地上井盖均比完成面低150mm,供园林师进行外观处理.6.7. 消防管道车道下覆土小于0.7m时应采取保护措施.’6.8. 水池,高位水箱,中间水箱的溢流,泄水管均采用16号不锈钢丝防虫网抱扎.看似短暂的一生，其间的色彩，波折，却是纷呈的，深不可测的，所以才有人拼尽一切阻隔，在路漫漫中，上下而求索。

2024年消防水池挖槽方案范文一、前言随着城市的不断发展和人口的增长，消防安全问题日益凸显。

为了确保城市的居民和财产安全，建设消防设施成为当前急需解决的重要问题之一。

本文针对2024年的消防水池挖槽方案进行详细的分析和说明，以期为城市消防设施的建设提供可行的方案。

二、方案背景目前，我国许多城市消防设施建设依然存在不足之处，消防队伍的力量和装备存在严重不足，消防水源供应也难以满足城市的需求。

因此，建设消防水池成为了当前重要的方向之一，以便提供大量的水源供应，以备消防队员在紧急情况下使用。

三、方案内容1. 水池选址消防水池应远离居民区、工业区和易燃易爆物品存放区，选择相对开阔的区域进行建设。

同时，水池的选址应考虑到交通便利性，便于消防车辆的进出。

2. 水池规模水池的规模需根据周边建筑密度、人口数量以及用水需求情况进行合理确定。

一般来说，水池的容量应满足消防水源供应的需要，同时考虑到当地的灭火时间和灭火强度，以确保消防救援工作的顺利进行。

3. 水池挖槽工程（1）水池挖槽的施工应遵循相关的技术规范和标准，确保施工质量。

施工单位应具备相应的资质和经验，并配备专业的工程设备。

挖槽深度一般应达到地下水位以下，以确保水池的稳定性和水质的安全。

（2）在挖槽过程中，应对施工现场进行必要的控制，避免杂物和污染物进入水池，以保证水池水源的纯净度和可靠性。

（3）挖槽完成后，应对水池进行必要的防渗漏处理，采用合适的材料和方法，以防止水池的渗漏和水质的污染。

4. 水池维护管理（1）水池的维护管理工作应定期进行，包括对水质的监测和处理、设备的维修和更换以及防火设施的检查和更新等工作。

消防部门应制定相关的管理制度和操作规范，并加强对水池的巡查和监督。

（2）水池的安全保护也应是一个重要的问题。

应设置相应的警报器和监控设备，以及必要的防护措施，以确保水池的安全和防范火灾等紧急情况的发生。

四、方案效益通过建设消防水池，可以有效增加城市的消防水源供应，提高消防队伍的灭火效率和抗灾能力。

**公司事故应急池及消防水系统设计供水能力情况说明1．公司现有事故水池池长22米，池宽9米，池底至总厂最低地坪高差2米，有效容积约为400m3。

2．公司已建消防水泵房一处，并配备消防水池，泵房内设消防供水系统。

消防水池有效储水容积1000 m3，储存火灾延续时间内全部消防用水量且满足消防水泵的自灌进水要求。

消防水系统设计供水能力：Q=40L/s，P=0.80MPa。

系统采用稳高压给水系统，由成套消防供水泵组供应各用水单元所需室内外消防用水。

泵组包含以下设备：消防主泵2台（1用1备）、消防稳压泵2台（1用1备）、消防气压罐1只。

消防水主泵、稳压泵均采用立式多级离心泵。

消防主泵、消防稳压泵根据消防管网压力变化情况实现自动开停，平时管网压力由稳压泵及气压罐维持在约0.75~0.78MPa范围。

**公司0000-00-00看似短暂的一生，其间的色彩，波折，却是纷呈的，深不可测的，所以才有人拼尽一切阻隔，在路漫漫中，上下而求索。

不管平庸也好，风生水起也罢，其实谁的人生不是顶着风雨在前行，都在用平凡的身体支撑着一个看不见的灵魂？有时候行到风不推身体也飘摇，雨不流泪水也湿过衣衫，而让我们始终坚持的除了一份信念：风雨总会过去，晴朗总会伴着彩虹挂在天边。

一定还有比信念还牢固的东西支撑着我们，那就是流动在心底的爱，一份拳拳之爱，或许卑微，却是我们执著存在这个世界上，可以跨越任何险阻的勇气、力量和最美丽的理由。

人生的途程积累了一定的距离，每个人都成了哲学家。

因为生活会让我们慢慢懂得：低头是为了抬头，行走是为了更好地休憩，不阅尽沧桑怎会大度，没惯见成败怎会宠辱不惊，不历经纠结怎会活得舒展？看清才会原谅，有时的无动于衷，不是不屑，不是麻木，而是不值得。

有时痛苦，不是怕失去，不是没得到，而是因为自私，不肯放手，不是自己的，也不想给。

人生到最后，有的人把自己活成了富翁，有的人却一无所有。

梭罗说：一个人富裕程度如何，要看他能放下多少东西。

7.3 室外消防给水管道、消防水池和室外消火栓7.3.1 本条是对原条文的修改。

对消防给水管道的布置说明如下：一、室外消防给水管网有环状和枝状两种。

环状管网，管道纵横相互连通，局部管段检修或发生故障，仍能保证供水，可靠性好。

枝状管网管道布置成树枝状，局部管段检修或发生故障，影响下游管道范围的供水。

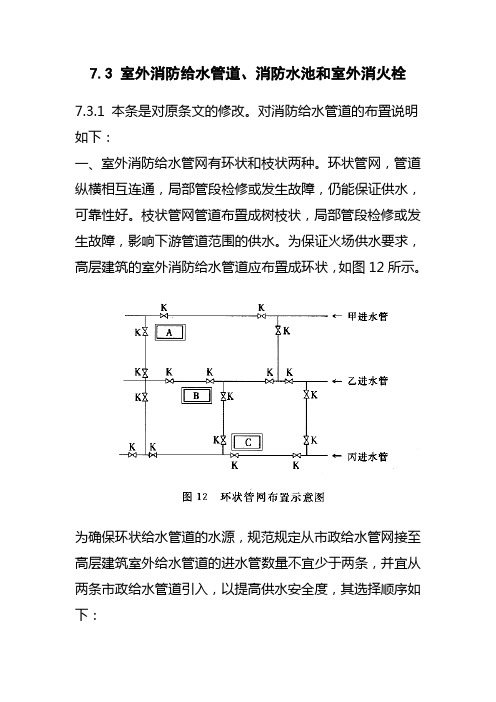

为保证火场供水要求，高层建筑的室外消防给水管道应布置成环状，如图12所示。

为确保环状给水管道的水源，规范规定从市政给水管网接至高层建筑室外给水管道的进水管数量不宜少于两条，并宜从两条市政给水管道引入，以提高供水安全度，其选择顺序如下：1.两条市政给水管道，分别由两个水厂供水。

2.两条市政给水管道，在高层建筑的对向两侧，均由一个水厂供水。

3.两条市政给水管道，在高层建筑的同向两侧，均由一个水厂供水。

4.两条市政给水管道，在高层建筑的同向一侧，均由一个水厂供水。

5.一条市政给水管道，允许设两条或两条以上进水管。

6.一条市政给水管道，只允许设一条进水管。

二、当进水管数量不少于两条，而其中一条检修或发生故障时，其余进水管应仍能满足全部用水量，即满足生活、生产和消防的用水总量。

保证措施为：1.合理确定进水管管径。

进水管管径应按下式计算：2.在环网的相应管段上设置必要的阀门，以控制水源和保证管网中某一管级维修或发生故障时，其余管段仍能通水并正常工作。

规范条文中的环状，首先应考虑室外消防给水管道和市政给水管道共同构成环状，环状平面形状不拘，矩形、方形、三角形、多边形均可。

7.3.2 本条是原条文的改写。

高层民用建筑设置消防水池的条件，说明如下：消防水池是用以贮存和供给消防用水的构筑物，在其它措施不能保证供给用量的情况时，都需设置消防水池来确保消防用水量。

一、市政给水管道（不论其为环状或枝状）、进水管（不论其数量为多条或一条）或天然水源（不论其为地表水或地下水）的水量不能满足消防用水量时，如市政给水管道和进水管管径偏小，水压偏低不能满足消防用水量；天然水源水量偏少，水位偏低或在枯水期水量不能满足消防用水量。

第一章消防设计方案总说明1.1 建筑物概况：1.2 设计依据:1.GB50116一98《火灾自动报警系统设计规范》2.GBJ140一90《建筑灭火器配置设计规范》3.GBJ16－87－2001《建筑设计防火规范》4.GB50045－95《高层民用建筑设计防火规范》5.GBJ50084－2005《自动喷水灭火系统设计规范》6.GB50140－2005《建筑灭火器配置设计规范》7.业主确认并提供的设计资料和市政资料以及建筑专业提供的平、立、剖平面图。

1.3 设计任务本设计主要是在国家有关法规：《消防法》、《国家消防工程设计安全防火标准规范与法律法规文件汇编》、《中国消防管理手册》的条款下负责内蒙古国土资源厅宾馆的消防设备布置及设备布置、数量、型号等的确定，以达到消防部门的各项检查要求。

本次设计消防用水水源由包头市自来水公司供应。

设计内容为B栋的一至屋顶的消火栓系统、自动喷水灭火系统的设计计算、设备选型及其布置，以及灭火器和火灾探测器布置。

第二章消火栓灭火系统设计2.1 概述按照灭火系统所使用的灭火介质，常用的灭火系统可分为：水消防系统、气体灭火系统、泡沫灭火系统、干粉灭火系统等。

在所有的灭火系统中，水消防系统是目前应用最普遍和系统投资最为低廉的系统，可以适用绝大多数场所。

本章主要介绍水消防系统中的消火栓灭火系统。

水消防系统按照使用范围和水流形态不同，可以分为消火栓给水系统（包括室外消防给水系统、室内消防给水系统）和自动喷水灭火系统（包括湿式系统、干式系统、预作用系统、重复启闭预作用系统、雨淋系统、水幕系统、水喷雾系统）。

水消防系统主要是依靠水对燃烧物的冷却降温作用来扑灭火灾，但自动灭火系统中的水喷雾灭火系统除了对燃烧物有冷却降温作用外，细小的水雾粒子还能稀释燃烧物周围的氧气浓度，从而达到灭火的作用。

消防给水系统的选择应根据建筑物的水源条件、火灾危险性、建筑物的重要性、火灾频率、灾后次生灾害和商业连续性等因素综合评估，并根据技术经济比较综合确定消防给水系统。

消防水专业设计说明一、设计依据1)《建筑设计防火规范》GB50016-20142)《消防给水及消火栓系统技术规范》 (GB 50974-2014)3)《自动喷水灭火系统设计规范》GB50084-2001(2005年版)4）《建筑灭火器配置设计规范》GB50140-20055）《汽车库、修车库、停车场设计防火规范》GB50067-20146）《气体灭火系统设计规范》（GB50370-2005）7）《大空间智能型主动喷水灭火系统技术规程》（CECS 263: 2009）8) 全国民用建筑工程设计技术措施-给水排水（2009年版）9)建筑及业主提供的相关资料二、设计范围本项目设有独立消防系统，消防系统包括下列设施:A.室外消火栓系统B.室内消火栓系统C.自动喷水灭火系统D.大空间智能型主动喷水灭火系统E.气体灭火系统F.厨房灭火系统G.建筑灭火器三、消防水系统及灭火设备3.1消防给水1)消防水系统及灭火设备本工程设置的灭火系统有：室外消火栓系统；室内消火栓系统；自动喷水灭火系统；大空间智能型主动喷水灭火系统；气体灭火系统；厨房灭火系统；建筑灭火器。

2)消防用水量以下参数依据现有国家规范进行设计选取：3)消防储水池本项目（C地块范围）消防水系统水源来自市政水源，市政给水管网供水压力从地面算起不低于0.15MPa，室外消防给水与生活给水管网分别独立设置，C地块与D地块室外消防管网自成一体，拟从XX路、XX路及XX路市政供水管线各引入一根DN200给水总管，并于C、D地块项目红线内成DN250环状管网布置，直接供应D地块地下一层消防水池及室外消火栓。

D地块地下一层消防水池储水700 m³，均分为两格，且D地块地下一层消防泵房内设置了三台C地块塔楼消防转输水泵，二用一备。

本项目一次火灾最大用水量为630m3，储存于屋面层消防水池，分为独立两座，含3小时室内消火栓系统水量、1小时自动喷水灭火系统水量及1小时大空间智能型主动喷水灭火系统水量。

给排水工程设计说明（一）管材、接口、保温及防腐给水塑料管（UPVC、PE、PP-H-R、PB等）外径≤110mm与金属管道连接时，应采用带金属嵌件的管件过渡，该管件一端与塑料管用热熔连接，另一端用丝扣与金属管连接。

各种管道应采用与该类管材相应的专用配件。

给排水各系统管材选用及其保温防腐见：管材选用一览表。

（二）系统说明及设计参数：（1）一般生活给水系统：一层采用市政直接供水，市政压力0.20MPa，二层及以上采用加压供水，供水压力0.40MPa。

（2）消防水池：室内外消火栓、自动喷水灭火系统及水幕系统合用，水池有效容积2574m3。

（3）室内外消火栓系统：采用消防水池－消火栓加压泵-稳压装置-消防水箱（与自动喷淋、水幕系统共用，有效容积18m3，设于2号建筑屋面）的临时高压供水系统。

消火栓系统加压泵：Q=60L/sH=0.80MPa，一用一备。

室内消火栓系统采用干式系统，入户供水管设电磁阀，在消火栓箱处设报警及直接开启电磁阀的手动按钮。

室内消火栓给水管道布置成环状管网，每层消火栓布置均能满足火灾时任何部位有二股充实水柱到达。

厂区内设环状消防管网，环网上设地上式室外消火栓，其间距不超过120m，保护半径不超过150m。

（4）自动喷水灭火系统：采用用消防水池－自动喷水灭火系统加压泵－稳压装置-消防水箱（与消火栓、水幕系统共用，有效容积18m3，设于2号建筑屋面）的临时高压供水系统。

主厂房净空高度8＜～≦12m区域按非仓库类高大净空场所设计，设计喷水强度12L/min.m2，作用面积300m2,采用K=115喷头，系统设计流量80L/s，持续喷水时间1.0h；其他区域按中危险级Ⅱ级设置，设计喷水强度为8L/min.m2，作用面积160m2设置，设计流量30L/s，持续喷水时间1.0h。

皮带分拣设备预留喷洒系统,设计水量为15个K80喷头出水量，设计水量约25L/S，持续喷水时间1.0h。

均为预作用式系统。

目录第一章、编制依据 (2)第二章、工程概况 (2)第三章、施工组织设计 (3)第四章、质量保证措施及质量保证体系 (3)第五章、安全生产保证措施 (4)第六章、工期进度保证措施 (5)第七章、文明施工保证措施 (6)第八章、施工工艺 (8)一、CPS 反应粘结型湿铺防水卷材施工工艺（屋面、地下室底板、侧墙、顶板） (8)二、聚氨酯涂膜防水施工工艺（卫生间） (13)三、硅橡胶涂料防水施工工艺（消防水池） (15)第一章、编制依据1、《建筑工程施工质量验收统一标准》（GB50300-2001）2、《屋面工程防水技术规范》（GB50108-2001）3、《屋面工程质量验收规范》（GB50207-2002）4、《地下工程防水技术规范》（GB50108-2008）5、《地下工程质量验收规范》（GB50208-2002）6、施工设计图纸7、《建筑地基基础工程施工质量验收规范》第二章、工程概况XX工程位于南宁-东盟经济开发区，共16栋单体，包括1栋酒店（1#楼）、15栋别墅客房（2#楼～16#楼）, 总建筑面积为25415.37㎡，其中1#楼地下1层、地上4层；3#楼地下1层地上2层，其余为2层到3层无地下室建筑；基础类型为桩基承台基础或独立基础。

本工程结构形式为均框架结构，建筑类别为二类建筑，耐火等级为:酒店一级、客房二级，地下室及屋面防水等级为二级。

建筑物设计使用年限50年，建筑抗震设防烈度为6度。

材料选用：1、屋面、地下室底板、侧墙、顶板等有防水要求的部位为1.5厚CPS-CL 反应粘结型高分子卷材防水。

2、消防水池为硅橡胶防水涂料防水。

3、卫生间为1.5厚聚氨酯防水涂料，第三章、施工组织设计1、质量目标：确保工程质量“合格” 。

2、工期目标：满足甲方要求，争取计划工期内提前完工。

3、安全目标：符合“文明安全”施工相关要求。

4、施工任务划分及组织安排：合理组织施工，并做好相应的保护、防护、和环保措施，确保人员工作和生活环境的安全、有序和清洁。
