给水排水总平面设计施工说明编写
设计施工说明
1.设计说明
1. 1设计依据:
1.1.1 已审批的初步设计及审批意见（还应加写批文文号）
1.1.2 建设单位提供的本工程用地红线附近的市政给水、污水及雨水管道实况资料和图纸1.1.3 总图专业提供的作业图
1.1.4 国家现行的给水、排水、卫生和消防等工程设计规范，主要有：
《室外给水设计规范》GB50013-2006
《室外排水设计规范》GB50014-2006
《建筑给水排水设计规范》GB50015-2003（2009版）
《建筑设计防火规范》GB 50016-2006
《埋地聚乙烯排水管道技术规程》CECS 164：2004
1.2 工程概况
1.2.1 本工程位于北京市市西部**路与**路交汇处的东北部地段，规划用地4.037ha ，总建筑面积约24.8万平方。
1.2.2 本工程的综合小区，由三栋中高区住宅、四栋塔式高层住宅（24层）、一栋高层办公楼（24层）、以及商业裙房、地下车库及地下二三层专业人防等组成。
1.2.3 最高建筑为办公楼，建筑高度为90m 。
1.2.4 设计标准：
1）耐火等级均为一级；
2）抗震设防均按8度设防；
3）人防设防：地下二层为专业队及人员掩蔽部，按五级设防；地下三层为人防车库及物资库，按六级设防。
1.3 设计范围
1.3.1 本工程建筑红线内的给水排水和消防管道工程由我院设计。
1.3.2 本工程室外园林内水景、道路雨水管及浇洒绿地均由中外建园林设计公司免费设计，并根据我院提供的总平面图自行确定接管点，但排水管道应符合本设计所给的标高及管径。
1.3.3 本工程室外热水及热水回水直埋管由供货厂家负责设计及安装。
1.3.4 本工程建筑红线内最后一个污水检查井和雨水检查井至城市污水检查井至雨水检查井之间的管道，本工程水表井至城市自来水接管井之间的管道，由市政有关部门设计、施工。
1.4 给水排水管道系统
1.4.1 给水系统：
1）本工程设有两种室外给水系统
（1）公共建筑的生活用水与消防用水采用合用管道系统、用水量：最高日为63m3/d，最大小时为132m3/h，平均小时为22m3/h。
（2）住宅用水为独立管道系统。用水量：最高日为953m3/d，最大小时为91m3/h，平均小时为40m3/h。
（3）本小区室外消防用水量为30L/s（火灾持续时间按3h 计，则一次灭火用水量为324m3）（4）本小区生活用水总量（含10%的不可预测水量）：最高日为1742m3/d，最大小时为246m3/h，平均小时为115m3/h。
2）本工程从西侧和南侧的城市自来水管分别接入DN200小区给水引入管各一根。
3）每个引入管进入红线后，又分别设2个总水表，其中一个水表为公建及室外消火栓用
水，另一块水表为住宅用水，两种水表各自连通在小区内形成双向供水。
4）城市自来水压力按0.18MPa。
1.4.2 消防给水设施
1）在本工程公建与消防采用合用给水管道上，全小区共设有地上式消火栓14套。
2）本小区共设有室内消火栓给水水泵接合器4处（每处为3套DN100水泵接合器）；自动喷水灭火系统水泵接合器3处（每处2套DN100水泵接合器）。
3）每组消防水泵接合器的位置，均满足距离附近室外消火栓的距离不超过40m 的规定。
1.4.3 高压生活给水、生活热水和消防给水管道：
1）本工程集中采用二次加压生活给水、生活热水和消防给水管道系统。
2）生活给水二次加压设施设在D2栋楼的地下室、生活热水和消防给水的二次加压设施设在E 栋楼的地下层。
1.4.4 污水管道
1）本工程采用生活污水与雨水分流制管道系统，与城市排水系统相一致。
2）本工程污水管道因城市污水检查井允许接管标高所限，共设有两个排出口：本小区南半区各单体建筑的污水设一个管道系统，排入南侧城市污水管9号检查井；而北半区各单体建筑的污水另设一个管道系统，排入西北侧的城市污水管1号检查井。
3）全小区共设三座化粪池，两座隔油池，生活污水经化粪池处理，公建内餐厅厨房污水经隔油池处理后排入城市污水管道。
1.4.5 雨水管道
1）本工程小区花园的雨水采用地面径流方式排入花园草地。
2）道路及小区广场设雨水口，收集雨水，排入小区雨水管道。
3）本工程设一个雨水排出管，从本小区西北方西侧排入城市雨水管道7-1号检查井。
2. 施工说明
2.1 市政接管管径标高确认
2.1.1 建筑室外污水管道、雨水管道，在施工前应对本工程允许接入市政上述两种管的市政检查井的接管标高、管径进行实测，确认与设计标高无误差后，再进行施工。
2.1.2 如市政检查井实测标高与设计标高有误差时，应通知设计院，设计院按实测标高对
设计标高进行调整修改，以修改后的管道标高进行施工。
2.2 管材及接口
2.2.1 室外给水管DN ＜75mm 采用内外壁涂塑钢管，丝扣连接；DN ≥75mm ，采用球墨铸铁给水管，管内壁衬水泥砂浆，承口橡胶密封圈接口，管道耐压力不小于1.0MPa 。2.2.2 热水及热水回水管采用不锈钢管，并采用直埋保温管方式敷设，直埋保温管待供货厂家确定后，由厂家根据热水及热水回水管的平面布置进行热工计算设计，并提出安装技术要求，管道工作压力为1.0MPa 。
2.2.3 二次加压消防给水管采用热镀锌无缝钢管，沟槽式或法兰连接，管道工作压力为
1.6MPa 。
2.2.4 室外污水、雨水管均采用UPVC 加筋双壁波纹管，承插连接，橡胶圈密封接口。
2.2.5 建筑物排出管至室外第一个检查井采用承插式抗震排水铸铁管，水泥捻口。
2.2.6 阀门：DN ≤50mm 时，采用铜截止阀；DN ＞50mm 时，给水管和消防水管采用铜芯闸阀或双向式蝶阀，耐压不小于1.0MPa 。
2.2.7 消防水泵接合器的耐压不小于1.6MPa ，地上式消火栓的耐压力不小于1.0MPa 。2.3 管道敷设和连接：
2.3.1 给水管
1）给水管弯转处利用组合弯头，弯曲管等管件不能完成弯转角度要求时，可在直线管段利用管道承插接口偏转进行调整，但承插口的最大偏转角不得大于1°，以保证接口的严密性。
2）当给水管敷设在污水管的下面时，应采用钢管或钢套管，套管伸出交叉管的长度每边不得小于3.0m ，套管两端应采用防水材料封闭。
2.3.2 排水管（污水管、雨水管、废水管）
1）排水管道应直线敷设且不得出现无坡、倒坡现象。
2）两检查井之间的管段坡度应一致，如有困难时，后段坡度不应小于前段管道坡度。
3）排水管道转弯或交汇处检查井内流槽应保证水流转角等于和大于90°，但当管道小于300mm 时，且跌水高度大于0.30m 时，可不受此限。
4）排水管道在检查井内均采用管顶平接方式，排水管的承口应为水的逆流方向敷设。
5）排水管在检查井内的跌水高度大于1.0m 时，如管径DN ≤400mm 时采用管道内跌，如管径＞400mm 时采用井外跌竖槽式跌水。
6）管道与检查井的连接，应符合规程要求，并确保安全、牢固、不渗漏水。
2.4 管道基础
2.4.1 给水管道
1）如为未经扰动的原状土层，则天然地基进行夯实
2）如为回填土土层，则在回填土地段做300mm 厚灰土垫层
3）如为岩石或多石层，则在岩石或多石地段做150mm 厚砂石垫层
4）如为软泥土则应更换土壤或每2.5~3.0m做混凝土枕基
2.4.2 排水管道
1）沟槽槽底宽度：D ≤450mm 时，管道每边净宽不小于300mm ；D ＞450mm 时，管道每边净宽不小于500mm 。
2）管道基础应严格按照《埋地聚乙烯排水管道技术规程》CECS 164：2004的规定施工。
2.4.3 施工要求
1）管道基础应坐落在良好原状土层上，如为刚性接口，其地基承载特征值fak 不得低于90kPa ；如为柔性接口，地基承载力特征值fak 不得低于60kPa ，否则应进行地基处理。
2）如采用机械开挖管道沟槽时，应保留0.20m 厚的不开挖土层，该土层用人工清槽，不得超挖，如若超挖或发生扰动，应换填10~15mm天然级配砂石料或颗粒小于40mm 碎石，整平夯实进行地基处理。
3）砂石基础的压实系统，按国标图集04S516《混凝土排水管道基础及接口》要求施工。回填土密实度按《给水排水管道工程施工及验收规范》GB50268-2008的规定施工。
2.4.4 地基土被扰动，应采取如下处理措施
1）扰动150mm 以内，可原状土夯实，压实系数大于0.95。
2）扰动150mm 以上，可用3：7灰土、卵石、碎石、毛石等填充夯实，压实系数大于等于0.95 。
2.5 管道防腐
2.5.1 管道防腐施工应在管道试压、试水合格后进行。
2.5.2 镀锌钢管、焊接钢管埋地敷设时，管外壁刷冷底子油一道，石油沥青二道。当埋于腐蚀性土壤或焦渣层内时，应做加强防腐：在管外壁刷冷底子油一道，石油沥青一道，玻璃布一层，冷底子油一道，石油沥青一道，总厚度不大于6mm 。
2.5.3 热镀锌钢管的焊缝处，应涂刷二道防锈漆，并包扎纤维布一道后，再刷石油沥青二道。
2.5.4 球墨铸铁给水管：无防腐处理或防腐破坏时，则外壁刷冷底子油一道，石油沥青二道。
2.6 阀门井和检查井
2.6.1 本工程全部排水检查井均采用砖块彻筑的。
2.6.2 排水管埋深小于1.0m ，且管道小于等于300mm 时，采用Φ700砖彻直筒型检查井。
2.6.3 单侧或双侧有接入管
1）管道小于等于400mm 时，采用Φ1000检查井
2）管道小于等于600mm 时，采用Φ1250检查井
3）管道小于等于800mm 时，采用Φ1500检查井
2.6.4 跌落井采用竖管式收口式跌水井
2.6.5 给水阀门井采用收口式阀门井。
2.6.6 各种砖彻的阀门井、检查井、跌水井、雨水口、洒水栓井、消火栓井、水泵接合器井、水表井等均按国标图集中有防地下水型进行施工。
2.7 管槽回填土
2.7.1 全部管道均应试压、试水和防腐施工合格后，方可进行回填土施工。
2.7.2 从管底基础至管顶上部500mm 以内，必须用人工回填，严禁用掘土机回填。
2.7.3 管顶500mm 以上用机械回填土时，应从管轴线两侧均匀进行，并夯实、碾压。
2.7.4 沟槽内的回填土应分层夯实。
2.7.5 管道接口处的回填土应仔细夯实，不得振动管道的接口。
2.8 给排水构筑物
2.8.1 住宅用水表井：按图标图集05S502《室外水表井及安装图（无旁通有止回阀）》进行施工；公建用水表井按图标图集05S502《室外水表井及安装图（有旁通有止回阀）》进行施工。
2.8.2 室外消火栓：分别按国际图集01S201
2.8.3 消防水泵接合器：
2.8.4 雨水口：设于有道牙的路面时采用边沟式雨水口，而设于无牙道的路面时采用平箅式雨水口。
2.8.5 在车行道上的所有检查井、阀门井井盖、井座均采用重型铸铁双层井座和井盖，人行道下和绿化带的井盖，井座采用轻型球墨铸铁单层井座、井盖。
2.8.6 在路面上的井盖，上表面应同路面相平，无路面井盖应高出室外设计标高50mm ，并应在井口周围以0.02的坡度向外做护坡。
2.8.7化粪池采用钢筋混凝土化龚池、施工按国标图集U3S7a2《钢筋混凝土化龚池》进行，池容积为书砂采用I2号;池容积为Iao耐采压13号‘其人孔采用重型球墨铸铁双层井盖、井座.通气管室外埋设部分采耳涂塑钢管，进入建筑物内改为聚氛乙烯硬塑料管.
2.9 管道试压和试水
2.9.1 室外给水管道试压应按《给水排水管道工程施工及验收规范》GB50268-2008 第10.2.10条及第10.2.13条的规定进行，试验压力为0.9MPa ，各座建筑之间敷设在室外的室内二次加压给水、热水、热水回水、中水及二次加压消防管道的试压要求按各座建筑要求进行。2.9.2 室外排水管的试水要求，应按《埋地聚乙烯排水管道技术规程》CECS 164：2004中的“附录D 闭水法试验”的规定进行。
2.10 给水管道试压合格交付使用前，应按《给水排水管道工程施工及验收规范》GB50268-2008 第10.4.1条及第10.4.4条的要求，对管道进行冲洗消毒。
2.11 其他：
2.11.1 图中所注尺寸：除距离、管长、标高以m 计外，其余均以mm 计。
2.11.2 图中所注标高：给水管和其他压力管道为管中心标高，排水管和其他重力流管道为管内底标高。
2.11.3 本工程图纸中所标注标高均以海拨标高计。
2.11.4 本工程所采用的管道、阀门及附件等，均应符合国家现行的“产品标准”的质量要求。
2.12 除以上说明外，在施工中，还应遵照下列规范、规程：
《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
《给水排水管道工程施工及验收规范》GB50268-2008
《埋地聚乙烯排水管道技术规程》CECS 164：2004 2.13
以上说明未及者按有关施工安装及验收规范办理
参考图集：
《室外给水管道附属构筑物》05S502
《埋地塑料排水管道施工》04S520
《建筑小区塑料排水检查井》08SS523
《排水检查井》02（03）S515
《雨水口》05S518 《砖砌化粪池》02S701
《小型排水构筑物》04S519（隔油池）
《室外消火栓安装》01S201 《消防水泵接合器安装》99(03)S203
1. 本工程以黄海高程为基准, 本图中管径以毫米计，其余以米计。排水管标高以管内底计，给水管标高以管中心计。
2. 室外给水系统：室外给水由两路市政直供，成环状，进水总管上设水表井及管道倒流防止器。大于等于DN100埋地给水管采用球墨铸铁管，承插连接; 小于DN100的埋地给水管采用衬塑镀锌钢管，沥青玻璃布两道防腐。
3. 室外消防系统：室外消火栓水源接自室外给水管，采用地上式支管浅装SS100/65-1.0，安装详见国标01S201/6; 水泵接合器采用地上式SQS100-B ，单组布置，砖砌井室，顶面不过汽车，安装详见99S203/12。
4. 室外排水系统：室外雨污分流，生活污水经化粪池处理后排入市政污水管，生活废水直接排入市政污水管。室外污废管均采用UPVC 双壁波纹管，橡胶圈承插连接，管径均为d300，参照国标《埋地塑料排水管道施工》04S520施工。化粪池进出口标高差为100mm ，隔油池进出口标高差为150mm 。
5. 雨水系统：室外雨水管均采用UPVC 双壁波纹管，橡胶圈承插连接，参照国标《埋地塑料排水管道施工》04S520施工。雨水口选用偏沟式雨水口，铸铁井圈，井圈高程比该处道路路面低30mm ，并与附近路面接顺，与检查井连接管为d225。
6.管道安装：
1) 排水管道检查井有若干没标标高，具体由坡度决定，坡度如下：污水管坡度-0.006，废水管坡度-0.005，雨水管坡度-0.003，出户管-0.01。
2) 在管道敷设过程中，遵循有压管让无压管，小管让大管的原则。3)车道下方给排水管覆土厚度不足700mm 时，应作加固措施。4)室外检查井位置应结合室外绿化设计，作隐蔽处理。
7. 各单体的出户管的位置和管径具体参照单体图纸, 当单体图和总体图出现矛盾时以总图为准，如还不适向设计人员提出。
8. 施工验收：室外给水做水压试验并进行管道冲洗消毒处理，室外排水做灌水和通水试验，其余依据《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002对室外给排水工程进行验收。
9．以上说明未及者按有关施工安装及验收规范办理
参考图集：
矩形卧式阀门井S144 埋地塑料排水管道施工04S520 排水检查井的安装02(03)S515 雨水口05S518
北京交通大学 《建筑给排水》大作业设计 专业：环境工程 班级：环境1101 学生姓名：沈悦 学生学号：11233017 指导教师：王锦 土建学院建筑市政环境工程系 二○一四年四月
目录 第1篇设计说明书 第1章设计基本内容和要求 1.1设计资料 (3) 1.2设计主要内容 (3) 1.3课程设计基本要求 (3) 1.4设计重点研究问题 (3) 1.5评分标准 (3) 第2章室内给水工程 2.1 给水方式的选择 (4) 2.2 给水管道的布置与敷设 (4) 2.3 管材和管件 (5) 第3章建筑消防给水系统 3.1 消火栓给水系统的布置 (5) 3.2 消火栓布置 (6) 3.3 消防管道布置 (7) 3.5 具体设计图样 (7) 第4章建筑排水系统 4.1 排水系统分类 (7) 4.2 排水系统组成 (7) 4.3 排水方式的选择 (8) 4.4 排水管道的布置与敷设 (8) 4.5 排水管网设计图样 (10) 第5章建筑雨水系统 (11) 第2篇设计计算书 第1章室内生活给水系统 (11) 第2章建筑消火栓给水系统设计 (13) 第3章建筑排水系统设计 (15) 第4章建筑雨水排水系统设计 (18) 第5章参考文献 (18) 第3篇课程设计总结 第1章心得及致谢 (19)
第1篇设计说明书 第一章设计基本内容和要求： 1.1设计资料 1. 工程概况：该建筑为一幢7层高的多层建筑，该建筑为一类、耐火等级一级。该幢楼包括四个单元，各单元各层的建筑结构基本相同（见建筑平面图）。在该幢建筑物的北侧共建四个出口：分别对应于每个单元，每个单元的每层有两个住户，每个住户为三室两厅的一套，每套间均设有厨房与两个卫生间。 该幢建筑物总建筑面积为8733.16m2，总高度为20.9m，标准层高为2.9m，一层地评标高位±0.000m，冻土深度为0.7m。 2. 背景资料 本建筑水源为小区自备井，经给水泵站加压后供给小区各用水点，一层引入管压力不低于0.35MPa。 本建筑±0.00以上排水采用重力排水，±0.00以下采用压力提升排水。污废水经污水管道收集后排入室外化粪池，经化粪池处理后，排入市政污水管网。 3. 建筑图纸：首层及标准层。 4. 气候暴雨强度等条件按各位同学家乡考虑。 1.2设计主要内容 1. 多层建筑给水系统方式选择与设计计算,完成该建筑的给水系统平面图和系统图草图； 2. 多层建筑消防系统方式选择与设计计算,完成该建筑的消防系统平面图和系统图草图； 3. 多层建筑排水系统方式选择与设计计算,完成该建筑的排水平面图和系统图草图； 4. 多层建筑雨水系统方式选择与设计计算,完成该建筑的排水平面图和系统图草图； 1.3基本要求 1. 建筑给水、排水、消防、雨水各系统的体制应当合理选择，注意技术先进性和经济合理性。 2. 根据选定的系统体制，按照相关设计手册，确定有关的设计参数、尺寸和所需的材料、规格等。 3．平面图管线布置合理，并注意各管线交叉连接，注意立管编号。 1.4设计重点研究的问题： 建筑给水、排水、雨水、消防系统的体制选择，尤其是消火栓系统的设计计算。 参考资料推荐： ［1］王增长，《建筑给水排水工程》第六版，中国建筑工业出版社1998 ［2］高明远，《建筑给水排水工程学》中国建筑工业出版社2002 ［3］1998 ［4］中国建筑工业出版社编，《建筑给水排水工程规范》，中国建筑工业出版社 ［5］陈耀宗，《建筑给水排水设计手册》，中国建筑工业出版社1992
给排水设计说明 一(黄村镇(枣园)1#办公楼等4项工程给排水设计说明 规范图集: 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 《通风工程施工质量验收规范》GB50242-2002 《建筑安装工程施工图集》第四册(给水、排水、卫生、煤气工程) 《建筑安装工程施工图集》第八册(管道工程) 《管道和设备保温、防结露及电伴热》 03S401 《管道支架及吊架》 03S402 《给水工程》 91SB3 《排水工程》 91SB4 《暖卫工程》 91SB1 《综合本》(2000版) 91SB-X1 《新建集中供暖住宅分户热计量设计和施工试用图集》京01SSB1 《建筑排水用硬聚氯乙烯(PVC-U)管道安装》 96S406 1( 本公司土建专业的总体施工组织设计 2( 本公司质量保证手册及质量管理程序文件 工程名称:大兴区黄村镇(枣园)商业项目 建筑地点:大兴区黄村镇 建筑面积及楼层: 1#楼总建筑面积:18479?，其中办公16988?，商业等1491?，地上20层，建筑高度63.7米;
2#楼总建筑面积:11005?，其中办公9423?，商业1582?，地上8层，建筑高度27.7米; 3#楼总建筑面积:21090?，其中办公20356?，商业734?，地上25层，建筑高度80米; 5#楼总建筑面积:24829?，其中办公23636?，商业等1193?，地上25层，建筑高度80米; 建筑使用性质:地上部分为办公，首层为商业，地下二层为库房及设备用房。高层一类。建筑材料耐火等级:一级，地下车库防火分类?类，车库地下二层战时为人防物资库。 本施工方案涉及的范围包括室内的消防给水，生活给水，中水给水，污水排水，雨水系统。 (一)生活给水系统 1.由兴华大街的市政给水管道引入两根DN200的市政水管，在小区内形成环状管网市政给水管网，供水压力为0.18Mpa，本工程用水量;各建筑物用水量详见附表一~三 2.给水系统分区 a.给水系统分三个区(低区，中区，高区) b.首层及首层以下为低区，由室外市政给水管网直接供水 c.二层至十三层为中区，由小区生活水泵房内中区变频加压供水装置(水泵扬程82米)供给;超压部分经支管减压阀减压后供给 d.十四层以上为高区，由水泵房内的高区变频加压供水系统(水泵扬程120米)供给;超压部分经支管减压阀减压后供给 3.生活水泵房设置于小区2号楼地下一层水泵房内 4.中区生活供水变频机组由三台变频泵和一个气压罐组成，三台泵二用一备。

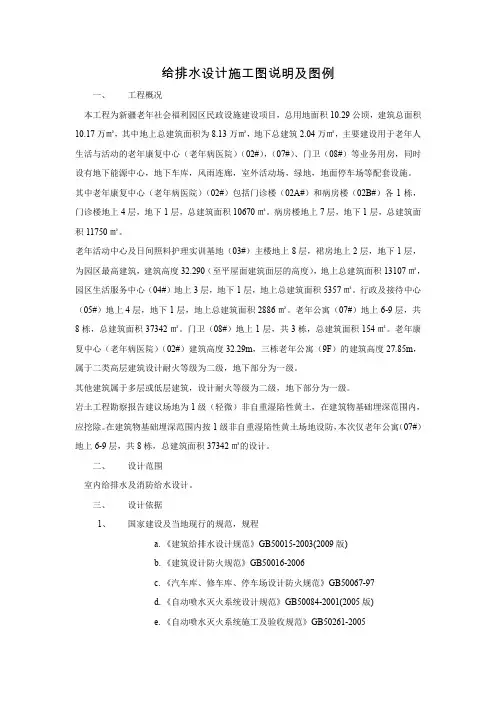

给排水设计施工图说明及图例 一、工程概况 本工程为新疆老年社会福利园区民政设施建设项目，总用地面积10.29公顷，建筑总面积10.17万㎡，其中地上总建筑面积为8.13万㎡，地下总建筑2.04万㎡，主要建设用于老年人生活与活动的老年康复中心（老年病医院）（02#），（07#）、门卫（08#）等业务用房，同时设有地下能源中心，地下车库，风雨连廊，室外活动场，绿地，地面停车场等配套设施。其中老年康复中心（老年病医院）（02#）包括门诊楼（02A#）和病房楼（02B#）各1栋，门诊楼地上4层，地下1层，总建筑面积10670㎡。病房楼地上7层，地下1层，总建筑面积11750㎡。 老年活动中心及日间照料护理实训基地（03#）主楼地上8层，裙房地上2层，地下1层，为园区最高建筑，建筑高度32.290（至平屋面建筑面层的高度），地上总建筑面积13107㎡，园区生活服务中心（04#）地上3层，地下1层，地上总建筑面积5357㎡。行政及接待中心（05#）地上4层，地下1层，地上总建筑面积2886㎡。老年公寓（07#）地上6-9层，共8栋，总建筑面积37342㎡。门卫（08#）地上1层，共3栋，总建筑面积154㎡。老年康复中心（老年病医院）（02#）建筑高度32.29m，三栋老年公寓（9F）的建筑高度27.85m，属于二类高层建筑设计耐火等级为二级，地下部分为一级。 其他建筑属于多层或低层建筑，设计耐火等级为二级，地下部分为一级。 岩土工程勘察报告建议场地为1级（轻微）非自重湿陷性黄土，在建筑物基础埋深范围内，应挖除。在建筑物基础埋深范围内按1级非自重湿陷性黄土场地设防，本次仅老年公寓（07#）地上6-9层，共8栋，总建筑面积37342㎡的设计。 二、设计范围 室内给排水及消防给水设计。 三、设计依据 1、国家建设及当地现行的规范，规程 a.《建筑给排水设计规范》GB50015-2003(2009版) b.《建筑设计防火规范》GB50016-2006 c.《汽车库、修车库、停车场设计防火规范》GB50067-97 d.《自动喷水灭火系统设计规范》GB50084-2001(2005版) e.《自动喷水灭火系统施工及验收规范》GB50261-2005
吉林建筑大学 课程设计(论文)说明书 课题名称长春市正大光明城2#楼 室内给水、排水设计、消防设计 院（系）市政与环境工程学院 专业给水排水工程101班 姓名宋天芳 学号21 起讫日期7月1 日- 7月 12日 指导教师 2013年 7 月12日
前言 建筑给水排水是给水排水工程中比较重要的一部分，本次设计说明书就是针对室内给水排水的设计及其计算，从而了解并掌握建筑室内给水排水设计的方法和要求。 水是我们生活中必不可少的一部分，每个人每天必须摄入一定的水量来满足机体的生活需要，因此建筑给水排水也成为我们现在建筑中必不可少的一部分，做好室内给水排水才能让我们的生活更美好。 室内给水排水的设计要合理的安排好给水管道、排水管道和消防管道的布局，计量避免交叉和错乱。 此次设计说明书也就是针对这个问题而做的一次设计。 此次设计主要依据建筑条件图和设计规范、设计手册、技术措施、标准图集设计。其余参考书详见参考书目。
目录 一、设计指导书 二、设计过程说明 三、室内给水系统计算 四、室内排水系统的计算 五、建筑内部消防系统的计算 六、小结
一、《建筑给排水工程课程设计》指导书 一、收集资料：气象、土建、水质资料、参考资料 二、设计计算： 根据建筑性质、卫生器具及用水点位置，布置给水、排水管线，根据相应公式计算给水排水流量。并分别确定其管径、管道坡度、阻力损失等。 三、绘施工图： 1、图纸内容 各系统设计一般由设计说明、平面图、系统图组成(必要时宜带有局部详图)。 A.设计说明 设计图纸上用图线表达不清楚的问题，需要用文字加以说明。主要内容有：给水所需总压力；给排水管道采用的管材及接口方式；对管道敷设的技术要求；对施工质量及验收的要求；各系统主要材料、设备的统计等。 B.平面图 平面图是设计图纸的主要部分。本图应表明给水、排水系统管道(立管，横管、支管)的水平位置及管径、立管编号，管道坡度。 C.系统图 系统图也叫轴侧图，该图表明系统各管道的空间关系，图内除注明管径及立管编号外，还应标明管道标高及坡度。 D.详图 当某些设备的构造或管道的连接情况在以上图中表示不清楚，用文字也说明不清，可将这些部分绘成详图。 E.设备及材料明细表 为方便施工备料，应将工程涉及的管材、阀门、仪表、容器设备等列出并制成明细表。一般表中项目包括：编号、名称、型号规格、单位、数量及备注等项目，其中备注栏内主要写明对材料设备有明确要求的生产厂家等。 2.设计图例 为使工程设计图纸，满足设计、报批、施工、存档、交流等方面的使用要求，图面中的线条粗细及符号的表示应尽量做到标准化、统一化。 A.图线、图例 各种管线、管材、阀门、仪表等所用图例均参见《建筑制图统一标准》、吉林省标《暖卫工程设计综合图例》。 B.文字 图纸上标注的文字均应以规范的仿宋字写出，在设计说明中列出的内容应全面、简明、扼要。 3.参考资料 A.《建筑给水排水工程》，王增长主编第五版中国建筑工业出版社。 B.《建筑给排水设计手册》刘文镔主编中国建筑工业出版社。 C.《建筑给排水设计规范》GBJ15-88。

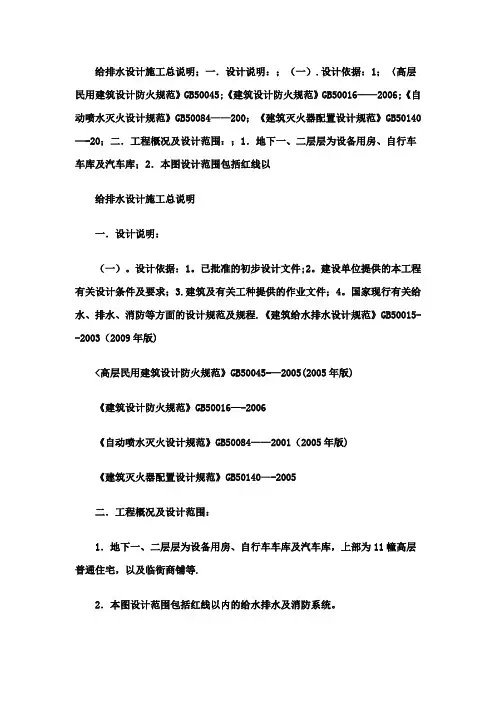

给排水设计施工总说明；一．设计说明：；（一）.设计依据：1；<高层民用建筑设计防火规范》GB50045；《建筑设计防火规范》GB50016——2006；《自动喷水灭火设计规范》GB50084——200；《建筑灭火器配置设计规范》GB50140——20；二．工程概况及设计范围：；1．地下一、二层层为设备用房、自行车车库及汽车库；2．本图设计范围包括红线以 给排水设计施工总说明 一．设计说明： （一）.设计依据：1。已批准的初步设计文件；2。建设单位提供的本工程有关设计条件及要求；3。建筑及有关工种提供的作业文件；4。国家现行有关给水、排水、消防等方面的设计规范及规程。《建筑给水排水设计规范》GB500 15——2003（2009年版） <高层民用建筑设计防火规范》GB50045——2005（2005年版） 《建筑设计防火规范》GB50016——2006 《自动喷水灭火设计规范》GB50084——2001（2005年版） 《建筑灭火器配置设计规范》GB50140——2005 二．工程概况及设计范围： 1．地下一、二层层为设备用房、自行车车库及汽车库，上部为11幢高层普通住宅，以及临街商铺等。 2．本图设计范围包括红线以内的给水排水及消防系统。
