反激式变换器工作原理

反激变换器原理
反激变换器是一种常用的电力电子变换器，通过将输入的直流电压变换成所需的输出电压来实现能量的转换。

它由高频开关管、变压器、整流电路、滤波电路和控制电路等组成。

反激变换器的工作原理如下：
1. 开关管控制：反激变换器中的高频开关管（如MOSFET或IGBT）通过开关动作，周期性地打开和关闭。

开关管的导通
和截止决定了输入电压是否能够向变压器传递。

2. 能量储存：当开关管导通时，输入电压通过变压器的主绕组向储能元件（如电感、变压器副绕组或电容）储存能量。

由于能量储存元件的特性，电流开始增加，同时电压开始降低。

3. 能量释放：当开关管截止时，储能元件会释放储存的能量。

电感元件的电流开始减小，通过变压器的副绕组向输出端提供能量。

此时输出端的电压会升高。

4. 输出整流：变压器副绕组的电压经过整流电路（如二极管桥）后，变成直流电压，用于供应负载。

5. 控制电路：反激变换器需要一个控制电路来监测输出电压，并根据需要调整开关管的导通和截止时机，以使输出电压保持稳定。

控制电路通常使用反馈回路和比较器来实现。

根据所需的输出电压和负载性质，反激变换器可以选择多种拓
扑结构，如单端反激、双端反激等。

同时，反激变换器还可以通过合理的设计，在开关管截止时将储能元件的能量转移到输入电压源中，实现能量的回馈，提高整体效率。

反激电源的工作原理反激电源是现代电子电路中经常使用的一种开关电源。

它是一种高效率、高可靠性、小尺寸、低成本的电源设计方案，常被用于各种电子设备的电源供给，例如电视机、计算机、工业控制器等。

反激电源的基本工作原理是通过高频开关器件把直流电能变换成高频脉冲电能，再通过功率变换器将高频电能转换成符合负载要求的直流电能。

反激电源的优点在于它可以承受大电流和高功率，同时也可以轻松的实现电压和电流的调节，使其在电源供给中具有良好的稳定性和适应性。

反激电源由基本元件、开关器件、功率变换器、输出滤波电路等几个部分组成，下面将对各部分的工作原理进行详解：1.基本元件基本元件是指反激电源中使用的主要电子元件，包括变压器、电感、电容等。

基本元件的作用是为反激电源提供能量储备和能量转移，同时也能实现电压或电流的升降调节。

其中，变压器是反激电源中最关键的基本元件之一，通过升高或降低交流电压来实现直流电压的升降调节。

电感和电容则主要用于实现电流和电压的平滑和稳定输出。

2.开关器件反激电源中使用的开关器件主要有场效应管、IGBT管、高压晶体管等，这些开关器件都能够实现高效的功率转换和电量控制，同时还能够在高功率负载下有效的保护整个电源系统。

开关器件的工作原理可以描述为：当开关器件处于导通状态时，电源输入的电流通过开关器件进入电感中储存能量；而当开关器件处于关断状态时，电感中的储存能量被释放，流向输出负载中，完成电源供给的工作。

3.功率变换器功率变换器是反激电源中实现高频脉冲电能转换为直流电能的核心部件，它由基本元件和开关器件组成。

功率变换器的最基本的工作原理就是利用高速开关器件，将高频信号转换为定幅值的脉冲，再通过基本元件进行整流、滤波等处理，最终输出符合要求的直流电源。

在功率变换器的工作中，反激电源采用换流式结构或谐振式结构，因此能够在高速开关状态下快速转换电源，实现高效的电源输出。

4.输出滤波电路输出滤波电路主要功能是通过滤波器将功率变换器所输出的脉冲波形进行滤波、平滑处理，在输出端口实现稳定、清洁的直流电源输出。

反激式变换器原理设计与实用反激式变换器是一种常用的直流-直流转换器，主要用于将直流电压转换为不同电压级别的直流电压。

它采用单端开关转换器结构，其基本原理是通过周期性开关和储能元件（如电感或变压器）来实现电源和负载之间的能量转换。

1.绝缘变压器：反激式变换器中常使用绝缘变压器，这样可以实现输入和输出之间的电气隔离。

绝缘变压器将电源的直流电压通过变压器的绝缘耦合转换为高频交流电压。

2.开关元件：反激式变换器中使用开关器件（如MOSFET或IGBT）来周期性地开关电源与负载之间的连接。

开关器件的导通和截止状态可以通过控制器来调节，以实现控制电压输出。

3.能量传输和储存：当开关器件导通时，电源能量传输到负载，同时电感或变压器中储存大量能量。

当开关器件截止时，储存的能量通过二级储能电容释放给负载。

4.输出稳压：通过控制开关器件的导通比例和开关频率，可以实现输出电压的稳定。

通过反馈调节，可以使输出电压保持恒定。

1.输入电流和电压：确定输入电流和电压的范围，以满足负载需求。

2.输出电压和电流：确定输出电压和电流的需求，以满足负载的要求。

3.转换效率：转换效率是衡量变换器性能的重要指标，需要合理选择开关器件和电感的参数，以提高转换效率。

4.稳定性和纹波：稳定性是指输出电压在不同负载和输入电压条件下保持稳定。

纹波是指输出电压的波动，需要合理选择滤波电感和电容的参数，以降低纹波。

5.保护功能：反激式变换器需要具备过压、过流和短路等保护功能，以保护开关器件和负载免受损坏。

总而言之，反激式变换器通过开关器件和储能元件实现了电源和负载之间的能量转换，具有结构简单、转换效率高的特点。

它的设计需要考虑输入输出电压和电流的需求，转换效率、稳定性和纹波的要求，同时还需要具备保护功能。

反激式变换器在电源和电子设备中具有广泛应用前景。

反激式变换器(Flyback Converter)的工作原理反激式变换器以其电路结构简单,成本低廉而深受广大开发工程师的喜爱,它特别适合小功率电源以及各种电源适配器.但是反激式变换器的设计难点是变压器的设计,因为输入电压范围宽,特别是在低输入电压,满负载条件下变压器会工作在连续电流模式(CCM),而在高输入电压,轻负载条件下变压器又会工作在不连续电流模式(DCM);另外关于CCM模式反激变压器设计的论述文章极少,在大多数开关电源技术书籍的论述中, 反激变压器的设计均按完全能量传递方式(DCM模式)或临界模式来计算,但这样的设计并未真实反映反激变压器的实际工作情况,变压器的工作状态可能不是最佳.因此结合本人的实际调试经验和心得,讲述一下不完全能量传递方式(CCM) 反激变压器的设计.二.反激式变换器(Flyback Converter)的工作原理1).反激式变换器的电路结构如图一.2).当开关管Q1导通时,其等效电路如图二(a)及在导通时初级电流连续时的波形,磁化曲线如图二(b).当Q1导通,T1之初级线圈渐渐地会有初级电流流过,能量就会储存在其中.由于变压器初级与次级侧之线圈极性是相反的,因此二极管D1不会导通,输出功率则由Co来提供.此时变压器相当于一个串联电感Lp,初级线圈电流Ip可以表示为:Vdc=Lp*dip/dt此时变压器磁芯之磁通密度会从剩磁Br增加到工作峰值Bw.3.当Q1截止时, 其等效电路如图三(a)及在截止时次级电流波形,磁化曲线如图三(b).当Q1截止时,变压器之安匝数(Ampere-Turns NI)不会改变,因为∆B并没有相对的改变.当∆B向负的方向改变时(即从Bw降低到Br),在变压器所有线圈之电压极性将会反转,并使D1导通,也就是说储存在变压器中的能量会经D1,传递到Co和负载上.此时次级线圈两端电压为:Vs(t)=Vo+Vf (Vf为二极管D1的压降).次级线圈电流:Lp=(Np/Ns)2*Ls (Ls为次级线圈电感量)由于变压器能量没有完全转移,在下一次导通时,还有能量储存在变压器中,次级电流并没有降低到0值,因此称为连续电流模式或不完全能量传递模式(CCM).三.CCM模式下反激变压器设计的步骤1. 确定电源规格.1. .输入电压范围Vin=85—265Vac;2. .输出电压/负载电流:Vout1=5V/10A,Vout2=12V/1A;3. .变压器的效率ŋ=0.902. 工作频率和最大占空比确定.取:工作频率fosc=100KHz, 最大占空比Dmax=0.45.T=1/fosc=10us.Ton(max)=0.45*10=4.5usToff=10-4.5=5.5us.3. 计算变压器初与次级匝数比n(Np/Ns=n).最低输入电压Vin(min)=85*√2-20=100Vdc(取低频纹波为20V).根据伏特-秒平衡,有: Vin(min)* Dmax= (Vout+Vf)*(1-Dmax)*n.n= [Vin(min)* Dmax]/ [(Vout+Vf)*(1-Dmax)]n=[100*0.45]/[(5+1.0)*0.55]=13.644. 变压器初级峰值电流的计算.设+5V输出电流的过流点为120%;+5v和+12v整流二极管的正向压降均为1.0V. +5V输出功率Pout1=(V01+V f)*I01*120%=6*10*1.2=72W+12V输出功率Pout2=(V02+V f)*I02=13*1=13W变压器次级输出总功率Pout=Pout1+Pout2=85W如图四, 设Ip2=k*Ip1, 取k=0.41/2*(Ip1+Ip2)*Vin(min)*Ton(max)/T= Pout/ŋIp1=2*Pout/[ŋ(1+k)*Vin(min)*Dmax]=2*85/[0.90*(1+0.4)*100*0.45]=3.00AIp2=0.4*Ip1=1.20A5. 变压器初级电感量的计算.由式子Vdc=Lp*dip/dt,得:Lp= Vin(min)*Ton(max)/[Ip1-Ip2]=100*4.5/[3.00-1.20]=250uH6.变压器铁芯的选择.根据式子Aw*Ae=Pt*106/[2*ko*kc*fosc*Bm*j*ŋ],其中: Pt(变压器的标称输出功率)= Pout=85WKo(窗口的铜填充系数)=0.4Kc(磁芯填充系数)=1(对于铁氧体),变压器磁通密度Bm=1500 Gsj(电流密度): j=5A/mm2;Aw*Ae=85*106/[2*0.4*1*100*103*1500Gs*5*0.90]=0.157cm4考虑到绕线空间,选择窗口面积大的磁芯,查表:EER2834S铁氧体磁芯的有效截面积Ae=0.854cm2它的窗口面积Aw=148mm2=1.48cm2EER2834S的功率容量乘积为Ap =Ae*Aw=1.48*0.854=1.264cm4 >0.157cm4故选择EER2834S铁氧体磁芯.7.变压器初级匝数及气隙长度的计算.1).由Np=Lp*(Ip1-Ip2)/[Ae*Bm],得:Np=250*(3.00-1.20)/[85.4*0.15] =35.12 取Np=36由Lp=uo*ur*Np2*Ae/lg,得:气隙长度lg=uo*ur*Ae*Np2/Lp=4*3.14*10-7*1*85.4mm2*362/(250.0*10-3mH)=0.556mm 取lg=0.6mm2). 当+5V限流输出,Ip为最大时(Ip=Ip1=3.00A),检查Bmax.Bmax=Lp*Ip/[Ae*Np]=250*10-6*3.00/[85.4 mm2*36]=0.2440T=2440Gs <3000Gs因此变压器磁芯选择通过.8. 变压器次级匝数的计算.Ns1(5v)=Np/n=36/13.64=2.64 取Ns1=3Ns2(12v)=(12+1)* Ns1/(5+1)=6.50 取Ns2=7故初次级实际匝比:n=36/3=129.重新核算占空比Dmax和Dmin.1).当输入电压为最低时: Vin(min)=100Vdc.由Vin(min)* Dmax= (Vout+Vf)*(1-Dmax)*n,得:Dmax=(Vout+Vf)*n/[(Vout+Vf)*n+ Vin(min)]=6*12/[6*12+100]=0.4182).当输入电压为最高时: Vin(max)=265*1.414=374.7Vdc.Dmin=(Vout+Vf)*n/[(Vout+Vf)*n+ Vin(max)]=6*12.00/[6*12.00+374.7]=0.1610. 重新核算变压器初级电流的峰值Ip和有效值Ip(rms).1).在输入电压为最低Vin(min)和占空比为Dmax条件下,计算Ip值和K值.(如图五)设Ip2=k*Ip1.实际输出功率Pout'=6*10+13*1=73W1/2*(Ip1+Ip2)*Vin(min)*Ton(max)/T= Pout'/ŋ(1)K=1-[Vin(min)* Ton(max)]/(Ip1*Lp) (2)由(1)(2)得:Ip1=1/2*{2*Pout'*T/[ŋ* Vin(min)*Ton(max)]+Vin(min)* Ton(max)/Lp}=0.5*{2*73*10/[0.90*100*4.18]+100*4.18/250.0}=2.78AK=1-100*4.18/[2.78*250]=0.40Ip2=k*Ip1=2.78*0.40=1.11A2).初级电流有效值Ip(rms)=[Ton/(3T)*(Ip12+Ip22+Ip1*Ip2)]1/2=[0.418/3*(2.782+1.112+2.78*1.11)] 1/2=1.30A11. 次级线圈的峰值电流和有效值电流计算:当开关管截止时, 变压器之安匝数(Ampere-Turns NI)不会改变,因为∆B并没有相对的改变.因此开关管截止时,初级峰值电流与匝数的乘积等于次级各绕组匝数与峰值电流乘积之和(Np*Ip=Ns1*Is1p+Ns2*Is2p).由于多路输出的次级电流波形是随各组负载电流的不同而不同, 因而次级电流的有效值也不同.然而次级负载电流小的回路电流波形,在连续时接近梯形波,在不连续时接近三角波,因此为了计算方便,可以先计算负载电流小的回路电流有效值.1).首先假设+12V输出回路次级线圈的电流波形为连续,电流波形如下(图一):1/2*[Is2p +Is2b]*toff/T=I02(3)Ls1*[Is2p–Is2b]/toff=V02+Vf (4)Ls2/Lp=(Ns2/Np)2(5)由(3)(4)(5)式得:Is2p=1/2*{2*I02/[1-D]+[V02+Vf]*[1-D]*T*Np2/[Ns22*Lp]}=0.5*{2*1/[1-0.418]+[12+1]*[1-0.418]*10*362/[72*250]}=5.72AIs2b =I01/[1-D]-1/2*[V01+Vf]*[1-D]*Np2/[Ns22*Lp]=1/0.582-0.5*13*0.582*10*362/[72*250]=-2.28A <0因此假设不成立.则+12V输出回路次级线圈的电流波形为不连续, 电流波形如上(图七). 令+12V整流管导通时间为t’.将Is2b=0代入(3)(4)(5)式得:1/2*Is2p*t’/T=I02(6)Ls1*Is2p/t’=V02+Vf (7)Ls2/Lp=(Ns2/Np)2(8)由(6)(7)(8)式得:Is2p={(V02+Vf)*2*I02*T*Np2/[Lp*Ns22]}1/2={2*1*[12+1]*10*362/[72*250]} 1/2=5.24At’=2*I02*T/ Is2p=2*1*10/5.24=3.817us2).+12V输出回路次级线圈的有效值电流:Is2(rms)= [t’/(3T)]1/2*Is2p=[3.817/3*10] 1/2*5.24=1.87A3).+5v输出回路次级线圈的有效值电流计算:Is1rms= Is2(rms)*I01/I02=1.87*10/1=18.7A12.变压器初级线圈和次级线圈的线径计算.1).导线横截面积:前面已提到,取电流密度j=5A/mm2变压器初级线圈:导线截面积= Ip(rms)/j=1.3A/5A/mm2=0.26mm2变压器次级线圈:(+5V)导线截面积= Is1(rms)/j=18.7A/5A/mm2=3.74 mm2(+12V)导线截面积= Is2(rms)/j=1.87A/5A/mm2=0.374mm22).线径及根数的选取.考虑导线的趋肤效应,因此导线的线径建议不超过穿透厚度的2倍.穿透厚度=66.1*k/(f)1/2k为材质常数,Cu在20℃时k=1.=66.1/(100*103)1/2=0.20因此导线的线径不要超过0.40mm.由于EER2834S骨架宽度为22mm,除去6.0mm的挡墙宽度,仅剩下16.0mm的线包宽度.因此所选线径必须满足每层线圈刚好绕满.3).变压器初级线圈线径:线圈根数=0.26*4/[0.4*0.4*3.14]=0.26/0.1256=2取Φ0.40*2根并绕18圈,分两层串联绕线.4).变压器次级线圈线径:+5V: 线圈根数=3.74/0.1256=30取Φ0.40*10根并绕3圈, 分三层并联绕线.+12V: 线圈根数=0.374/0.1256=3取Φ0.40*1根并绕7圈, 分三层并联绕线.5).变压器绕线结构及工艺.为了减小变压器的漏感,建议采取三文治绕法,而且采取该绕法的电源EMI性能比较好.四.结论.由于连续模式下电流峰值比不连续模式下小,开关管的开关损耗较小,因此在功率稍大的反激变换器中均采用连续模式,且电源的效率比较高.由于反激式变压器的设计是反激变换器的设计重点,也是设计难点,如果参数不合理,则会直接影响到整个变换器的性能,严重者会造成磁芯饱和而损害开关管,因此在设计反激变压器时应小心谨慎,而且变压器的参数需要经过反复试验才能达到最佳.。

反激变换器的原理与设计反激变换器（flyback converter）是一种常用的直流电源变换器，能够将输入电压转换为所需的输出电压。

它主要由能量存储元件（电感器）、开关管（MOSFET）以及输出电压反馈回路等组成。

下面将详细介绍反激变换器的工作原理和设计要点。

1.原理：在能量存储阶段，切换管导通，输入电压通过电感器（主电感L）充电，电能被存储在电感器和漏感（副电感Lm）中。

此时二极管（D）关断。

在能量释放阶段，切换管关断，电感器中储存的能量开始传输。

电感器的电压将上升到储能电容器（C）和负载上，形成输出电压。

漏感中储存的能量也开始传输。

此时，二极管导通，漏感中的能量传递给负载和储能电容器。

2.设计要点：（1）选择合适的开关元件：切换管应选择能承受输入电压和输出功率的MOSFET管。

无源减压型和有源减压型的选型要求不一样，要根据具体需求进行选择。

（2）合理设计变压器：变压器设计是反激变换器设计的关键，主要包括匝数计算、电感值确定、磁芯选型等。

合理设计变压器能提高效率，减小开关压降。

（3）选取合适的反馈控制方式：常用的控制方式有电流模式控制和电压模式控制。

电流模式控制适用于负载变化较大的场景，能够保持输出电流的稳定性；电压模式控制适用于负载变化较小的场景，能够保持输出电压的稳定性。

（4）合理选择电容器和滤波电路：电容器的选择应根据输出电流和负载的特点来确定合适的容值。

滤波电路的设计可以减小电磁干扰和输出纹波。

（5）考虑过渡过程和保护措施：在设计过程中还要考虑到启动过程的稳定性、变压器的漏电感对输出电压的影响、过电流保护、过压保护等方面的问题，以确保变换器的可靠性和安全性。

总结：反激变换器作为直流电源转换器的重要一环，其设计和应用十分广泛。

设计反激变换器时，需要根据具体的输入输出电压和负载要求，选择适当的元件和控制策略，合理设计变压器和电路，以及充分考虑保护和稳定性问题。

这样可以提高反激变换器的性能，实现高效稳定的电源转换。

一、 单端反激变换器1、单端反激变换器的原理图如下：i 1i 2V o+-2、工作原理单端反激变换器主要用在250W 以下的电路中，其中的变压器既有变压器的作用，也有电感的作用其有两种工作方式：一是完全能量转换方式，即电感电流断续工作模式；二是不完全能量转换方式，即电感电流连续工作模式。

工作过程：当Tr 导通时，电源电流流过变压器原边，i1增加，其变化为11//L V dt di s =，而副边由于二极管D 的作用，i2为0，变压器磁心磁感应强度增加，变压器储能；当Tr 关断时，原边电流迅速降为0，副边电流i2在反激作用下迅速增大到最大值，然后开始线性减小，其变化为22//L V dt di o =，此时原边由于开关管的关断，电流为0，变压器磁心磁感应强度减小，变压器放能。

3、工作波形工作波形如下：连续工作模式： 断续工作模式：V g -V 2i 1i 2V Trt4、电压增益（1） 连续工作模式下的电压增益：理想状态下，由副副边绕组在一个周期中的伏秒值为0可得：s o s s T D V T nD V )1(11-= （1-1）故可得电压增益为：111D D nV V M s o -==（1-2） 而在实际中，由于变压器存在一次绕组内阻r1，二次绕组内阻r2，故可得：s o s s T D r I V T nD r I V )1)(()(122111--=- （1-3）而 o I I =2 （1-4）221/n r r = （1-5）o o s o o D nI D V I V I //11==（为计算方便，设Do=（1-D1）） （1-6）故将（1-4）（1-5）（1-6）代入（1-3）可得)1)((2121--==os o o s o D D nV r I D DnV V M (1-7) （2）断续工作模式下的电压增益：由面积相等可得式：2/2s p s o T D I T I ∆= (1-8)由s p o s s T D V T D nV =1可得V g-V 2i 1i 2V Trto s p V D nV D /1= （1-9）而 112/nL T D V I s s =∆ （1-10） 将（1-9）（1-10）代入（1-8）可得：1112L V D V T D V I o s s s o =（1-11）临界连续时，即可以看作连续又可以看作断续，此时：111D D nV V s o -=，所以临界连续电流为：112)1(nL D T D V I s s oc -=（1-12）当D=1/2时取最大值，为：18nL T V I ss ocm =（1-13） 将（1-13）代入（1-11），可得断续工作模式下的电压增益为：oocm s o I DI nV V M 214== （1-14）二、 双管反激变换器1、双管反激变换器原理图如下：V o+-2、工作原理当功率大于200W 的时候，不宜采用单端反激电路，可采用双管反激电路。

反激式和正激式变换器的工作原理反激式变换器和正激式变换器是电力电子领域中常见的两种变换器结构，它们在不同的应用场景下具有不同的工作原理。

一、反激式变换器的工作原理反激式变换器是一种常用的开关电源变换器，它通过开关管的开关动作来实现输入电压的变换。

反激式变换器一般由一个开关管、一个变压器、一个滤波电容和一个负载组成。

1. 工作原理反激式变换器的工作原理主要分为两个阶段：导通阶段和关断阶段。

导通阶段：当开关管导通时，变压器的一侧与输入电源相连，另一侧与负载相连。

此时，输入电流通过变压器的一侧流入，变压器的另一侧产生电磁感应，使得负载得到相应的电压。

关断阶段：当开关管关断时，变压器的一侧与负载相连，另一侧与滤波电容相连。

此时，由于变压器一侧的电流无法立即变为零，电流会通过滤波电容继续流向负载，从而使得负载得到稳定的电压。

2. 特点与应用反激式变换器具有体积小、成本低、效率高等优点，广泛应用于电力电子产品中。

例如，电视机、计算机、手机充电器等都采用了反激式变换器作为其电源模块，提供稳定的直流电压。

二、正激式变换器的工作原理正激式变换器是一种将输入电压转换为输出电压的变换器，它通过不断开关的方式来实现电压的变换。

正激式变换器一般由一个开关管、一个变压器、一个整流电路和一个滤波电容组成。

1. 工作原理正激式变换器的工作原理主要分为两个阶段：导通阶段和关断阶段。

导通阶段：当开关管导通时，输入电流通过变压器的一侧流入，变压器的另一侧产生电磁感应，使得负载得到相应的电压。

关断阶段：当开关管关断时，变压器的一侧与整流电路相连，另一侧与滤波电容相连。

此时，由于变压器一侧的电流无法立即变为零，电流会通过整流电路继续流向负载，从而使得负载得到稳定的电压。

2. 特点与应用正激式变换器具有输出电压稳定、抗干扰能力强等优点，广泛应用于电力电子领域中。

例如，直流电源、变频器等都采用了正激式变换器作为其电源模块，提供稳定的输出电压。

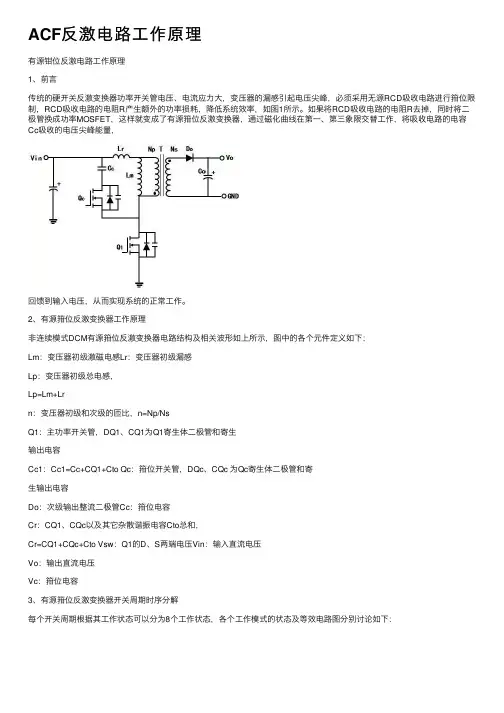

ACF反激电路⼯作原理有源钳位反激电路⼯作原理1、前⾔传统的硬开关反激变换器功率开关管电压、电流应⼒⼤，变压器的漏感引起电压尖峰，必须采⽤⽆源RCD吸收电路进⾏箝位限制，RCD吸收电路的电阻R产⽣额外的功率损耗，降低系统效率，如图1所⽰。

如果将RCD吸收电路的电阻R去掉，同时将⼆极管换成功率MOSFET，这样就变成了有源箝位反激变换器，通过磁化曲线在第⼀、第三象限交替⼯作，将吸收电路的电容Cc吸收的电压尖峰能量，回馈到输⼊电压，从⽽实现系统的正常⼯作。

2、有源箝位反激变换器⼯作原理⾮连续模式DCM有源箝位反激变换器电路结构及相关波形如上所⽰，图中的各个元件定义如下：Lm：变压器初级激磁电感Lr：变压器初级漏感Lp：变压器初级总电感，Lp=Lm+Lrn：变压器初级和次级的匝⽐，n=Np/NsQ1：主功率开关管，DQ1、CQ1为Q1寄⽣体⼆极管和寄⽣输出电容Cc1：Cc1=Cc+CQ1+Cto Qc：箝位开关管，DQc、CQc 为Qc寄⽣体⼆极管和寄⽣输出电容Do：次级输出整流⼆极管Cc：箝位电容Cr：CQ1、CQc以及其它杂散谐振电容Cto总和，Cr=CQ1+CQc+Cto Vsw：Q1的D、S两端电压Vin：输⼊直流电压Vo：输出直流电压Vc：箝位电容3、有源箝位反激变换器开关周期时序分解每个开关周期根据其⼯作状态可以分为8个⼯作状态，各个⼯作模式的状态及等效电路图分别讨论如下：图2：有源箝位反激变换器波形(⾮连续模式DCM)在t0时刻，Q1处于导通状态，Qc、Do保持关断状态。

Lp两端所加的电压为Vin，上端为Vin，下端为0V电位。

Lp激磁，其电流从0开始，随着时间线性上升。

磁芯内磁通量?与激磁电流成正⽐，随着时间线性上升。

副边电感反向截⽌，整流⼆极管反向电压为-(Vin/n+Vo)。

图3：模式1(Q1导通，Qc、Do关断)在t1时刻，Q1关断，Qc 、Do 保持关断状态。

Q1关断后，Lp 和Cr 谐振，激磁电流对1Q C 充电，对QC C 放电，Vsw 电压谐振上升。
