FLYBACK设计FLYBACK(又称为回放式电源转换器或反馈电源回路)是一种常见的开关电源拓扑结构，它是一种离散电源转换器，为DC-DC电路提供稳定的输出电压。
FLYBACK设计需要考虑的因素包括输入电压范围、输出电压和电流要求、功率损耗、稳定性和效率等。
FLYBACK基本原理是通过变压器进行能量传递。
变压器由输入端的电感、输出端的电感和绕组匝数的比值组成。
当开关管导通时，电感储存能量；当开关管关断时，能量通过二极管传递给输出端。
通过调整开关管的导通时间，可以实现输出电压的调节。
FLYBACK设计的第一步是确定输入电压范围和输出电压要求。
输入电压范围通常由您的应用需求决定，而输出电压需要根据所驱动的负载电路来选择。
例如，如果需要驱动一组LED灯，输出电压应与LED的电压匹配。
您可能还需要考虑到电压的调整范围和调整精度。
第二步是选择适当的电力元件，如变压器、开关管和二极管等。
变压器的匝比决定了输入电压和输出电压的比例，因此需要根据输出电压来选择合适的变压器。
开关管的选择也很重要，您需要选择具有适当承载电流和开关频率的开关管。
二极管应具有足够的反向耐压和快速恢复时间。
第三步是设计控制电路。
控制电路的作用是实时监测输出电压并调整开关管的导通时间。
一种常见的控制电路是基于反馈的控制方法。
它通常由比较器、误差放大器和PWM控制器组成。
误差放大器通过比较设定值和实际输出电压来产生误差信号，然后传递给比较器。
比较器会将误差信号与参考信号进行比较，并产生PWM信号，控制开关管的导通时间。
最后一步是进行性能和稳定性分析。
您需要进行电路稳定性、转换效率和功率损失等方面的计算和测试。
这些分析可以帮助您优化设计，提高转换效率并降低功率损耗。
总之，FLYBACK设计需要考虑输入输出电压、功率因数校正、电流调节、短路保护、过电压保护等各项设计指标。
通过选择适当的电力元件，设计合适的控制电路并进行性能和稳定性分析，可以实现高效且稳定的DC-DC电路。
反激式开关电源(flyback)是一种常见的电源结构，广泛应用于电子设备中。
它具有结构简单、成本低廉、效率高等优点，在消费电子、工业控制和通信设备等领域被广泛应用。
本文旨在介绍反激式开关电源环路设计的基础知识，包括工作原理、设计步骤和注意事项。
一、反激式开关电源的工作原理1.1 反激式开关电源的基本结构反激式开关电源由输入滤波器、整流桥、高频变压器、功率开关器件、输出整流滤波器、控制电路等组成。
其中，高频变压器是反激式开关电源的关键部件，通过变压器实现输入电压的隔离和变换，功率开关器件则控制变压器的工作状态，实现电源的调节和稳定输出。
1.2 反激式开关电源的工作原理反激式开关电源通过功率开关器件周期性地将输入电压斩波，将输入电能存储在变压器的磁场中，然后再将其转换为输出电压。
在工作周期的后半段，存储的能量释放到输出负载上，从而实现对输出电压的调节。
通过控制功率开关器件的导通时间和断态时间，可以实现对输出电压的调节和稳定。
二、反激式开关电源环路设计的基础知识2.1 反激式开关电源的设计步骤（1）确定电源的输入输出参数：包括输入电压范围、输出电压、输出电流、负载调整范围等；（2）选择功率开关器件和高频变压器：根据电源的输入输出参数和工作频率选择合适的功率开关器件和高频变压器；（3）设计反激式开关电源的控制电路：根据所选的功率开关器件和高频变压器设计相应的控制电路，包括PWM控制电路、电源启动电路等；（4）设计输入输出滤波器和保护电路：设计输入输出滤波器，保证电源的输入输出稳定和干净，设计过压、过流、过温等保护电路，保证电源的安全稳定工作。
2.2 反激式开关电源环路设计的注意事项（1）磁性元件的设计：高频变压器和输出感应元件的设计是整个反激式开关电源设计的关键，应合理设计磁芯、线圈匝数等参数，保证磁性元件承载功率、效率和体积的平衡；（2）功率开关器件的选择和驱动：应选择合适的功率开关器件，并设计合理的驱动电路，保证功率开关器件的可靠工作和转换效率；（3）控制电路的设计：应根据功率开关器件的工作特性和工作频率设计合适的PWM控制电路和反馈控制电路，保证电源的稳定可调；（4）输入输出滤波器和保护电路的设计：应合理设计输入输出滤波器和保护电路，保证电源的输入输出稳定和安全可靠。
flyback原副边电流关系-回复Flyback变压器是一种常见的开关电源变压器，广泛应用于各种电子设备中。
它的工作原理与普通变压器有所不同，其中一个重要的关系就是其原边和副边电流之间的关系。
本文将一步一步回答关于flyback原副边电流关系的问题。
Flyback变压器的结构和原理首先，让我们了解一下Flyback变压器的结构和工作原理。
Flyback变压器主要由一个磁性芯、一个原边线圈和一个副边线圈组成。
原边线圈由交流电源驱动，副边线圈则通过开关管控制以产生输出电压。
当开关管导通时，原边线圈会储存能量，而当开关管关闭时，储存的能量通过磁耦合传输到副边线圈。
Flyback变压器的开关周期Flyback变压器的工作周期分为两个阶段：导通阶段和断开阶段。
在导通阶段，开关管导通，原边线圈储存能量；而在断开阶段，开关管关闭，储存的能量通过磁耦合传输到副边线圈。
这两个阶段的时间比例称为开关周期。
开关周期的长度由开关管的导通时间和断开时间决定。
Flyback原边电流当开关管导通时，原边线圈会接收电源的电流，并将其转化为磁能。
根据电流连续性原理，原边电流的平均值与副边电流的平均值应相等，即：I_primary_avg = I_secondary_avg其中，I_primary_avg代表原边电流的平均值，I_secondary_avg代表副边电流的平均值。
Flyback副边电流当开关管关闭时，存储在原边线圈中的能量通过磁耦合传输到副边线圈。
副边电流的变化与原边电流的变化成反比，即原边电流下降，副边电流增加。
这是由于变压器的能量守恒原理所决定的。
根据变压器的能量守恒原理：V_primary_avg ∙ I_primary_avg ∙ t = V_secondary_avg ∙I_secondary_avg ∙ t其中，V_primary_avg代表原边电压的平均值，V_secondary_avg代表副边电压的平均值，t代表开关周期的长度。

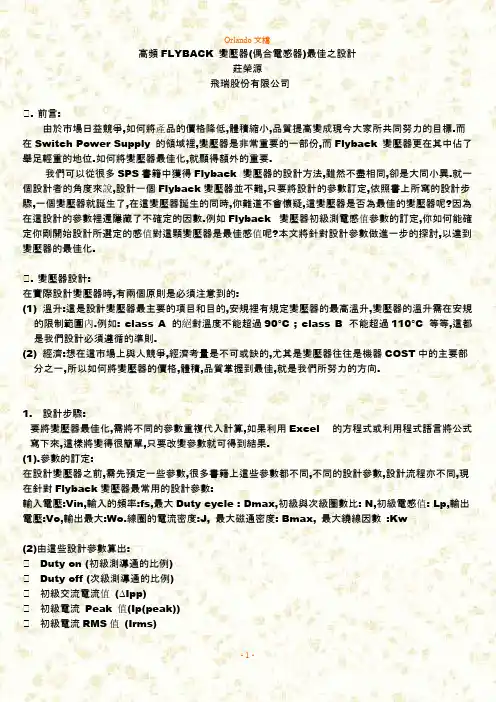

Orlando文檔高頻FLYBACK 變壓器(偶合電感器)最佳之設計莊榮源飛瑞股份有限公司△.前言:由於市場日益競爭,如何將產品的價格降低,體積縮小,品質提高變成現今大家所共同努力的目標.而在Switch Power Supply 的領域裡,變壓器是非常重要的一部份,而Flyback 變壓器更在其中佔了舉足輕重的地位.如何將變壓器最佳化,就顯得額外的重要.我們可以從很多SPS書籍中獲得Flyback 變壓器的設計方法,雖然不盡相同,卻是大同小異.就一個設計者的角度來說,設計一個Flyback變壓器並不難,只要將設計的參數訂定,依照書上所寫的設計步驟,一個變壓器就誕生了,在這變壓器誕生的同時,你難道不會懷疑,這變壓器是否為最佳的變壓器呢?因為在這設計的參數裡還隱藏了不確定的因數.例如Flyback 變壓器初級測電感值參數的訂定,你如何能確定你剛開始設計所選定的感值對這顆變壓器是最佳感值呢?本文將針對設計參數做進一步的探討,以達到變壓器的最佳化.△.變壓器設計:在實際設計變壓器時,有兩個原則是必須注意到的:(1)溫升:這是設計變壓器最主要的項目和目的,安規裡有規定變壓器的最高溫升,變壓器的溫升需在安規的限制範圍內.例如: class A 的絕對溫度不能超過90°C ; class B 不能超過110°C 等等,這都是我們設計必須遵循的準則.(2)經濟:想在這市場上與人競爭,經濟考量是不可或缺的,尤其是變壓器往往是機器COST中的主要部分之一,所以如何將變壓器的價格,體積,品質掌握到最佳,就是我們所努力的方向.1.設計步驟:要將變壓器最佳化,需將不同的參數重複代入計算,如果利用Excel 的方程式或利用程式語言將公式寫下來,這樣將變得很簡單,只要改變參數就可得到結果.(1).參數的訂定:在設計變壓器之前,需先預定一些參數,很多書籍上這些參數都不同,不同的設計參數,設計流程亦不同,現在針對Flyback變壓器最常用的設計參數:輸入電壓:Vin,輸入的頻率:fs,最大Duty cycle : Dmax,初級與次級圈數比: N,初級電感值: Lp,輸出電壓:Vo,輸出最大:Wo.線圈的電流密度:J, 最大磁通密度: Bmax, 最大繞線因數:Kw(2)由這些設計參數算出:△Duty on (初級測導通的比例)△Duty off (次級測導通的比例)△初級交流電流值(ΔIpp)△初級電流Peak 值(Ip(peak))△初級電流RMS值(Irms)Orlando 文檔,則操作於CCM 1>+off on D D 以此作為分隔CCM 與DCM.若只改變Lp 的值,其餘預定參數固定,將得到一Lp 與AcAw 的關係如下.感值愈大,所需的變壓器愈大.3.變壓器core 的選擇:再選擇core 之前,有幾點是必須注意與了解的:i.core loss 的溫度特性: 依據機器所規定的周溫,當core 的溫度上升時,我們希望其core loss 是隨著溫度而下降,如此才比較不會有熱跑脫的現象發生.ii.當銅損=鐵損時,效率最高.iii.變壓器的大小直接影響到系統的操作模式,所以必須清楚DCM 與CCM 的優缺點,才能選擇到最適合需求的core.iv.符合最經濟的原則:也就是說10元能符合規格與需求決不多花1毛錢.v.選擇的core 愈大,效率不一定愈高,但散熱面積愈大,溫升會愈低.若了解以上幾點後,依據需求選定變壓器的core. 例如:若在乎的是散熱問題,可選擇大一點的core 和core loss 較小的core(如: MPP core ); 若在乎的是體積和價格,可以選擇較小與市場上價格較低的core(如: PC30 , PC40 ,MZ4 ,EE ,EI core )若core 的大小不知如何選擇,建議先選擇符合2 倍Boundary 感值計算出來Ac*Aw 的core.4.變壓器最佳化:當你選定core 之後,可得知其Ac*Aw 的值.在小於Ac*Aw 的原則下變動預設參數感值Lp 與電流密度,也就是等於改變銅損與鐵損之間的關係.可以得到Lp 與Loss 之間的關係圖如下.當PCu(銅損)=PFe(鐵損) 時,Total Loss 接近最低值.此感值正是最佳的選擇.Orlando Core Loss (鐵損)與材料特性有關,製造商會提供單位鐵損的相關資料式:N M Fe f B K P )(∆=△B:磁通密度變化量, 810⨯=∆fA N D VB c p on in ;M 和N 依材質不同而異.Core Loss = PFe * Ve Ve : Core 的體積Couple Loss(銅損)與操作頻率和使用線徑有關,各種線徑的線材都會提供單位長度的直流電阻值,但除了線徑中的標準流集膚效應所產生的繞線電阻增量. rms Cu I P =W : Layer width 當算出Total Loss = core loss + couple loss 符合安規的標準.當溫升過高時,表示選的core 太小縮小以達到最經濟之原則.( 實際的溫升會比此公式算出的溫升高s Loss Total A P T ⋅⨯≈∆800w c s A A A 34≈As :散熱表面積2cm 一切都決定後,就剩下繞線的方法.若要降低漏感,最好是用三明治繞法EMI 則可加入法拉第銅環.(它可降低一,二次測的雜散電容Differential mode noise 不易經由變壓器的雜散電容傳導出去在一開始就得決定加不加法拉第銅環.Orlando 文檔2.理論計算:由設計理論可以算出下列的值:Duty on (初級測導通的比例) =0.464Duty off (次級測導通的比例) =0.536初級交流電流值 (ΔIpp) = 2.321A 初級電流 Peak 值(Ip(peak)) = 3.554 A 初級電流RMS 值 (Irms) = 1.693 A 初級線圈的線徑 (Φp) = 0.576 mm 次級電流 Peak 值(Ip(peak)) = 4.620 A 次級電流RMS 值 (Irms) = 2.365 A 初級線圈的線徑 (Φs) = 0.680 mm 集膚深度mm 22.0=δ所以選擇線徑< 0.44 mm 的線徑0.2mm 多股並繞,N1用8條,N2 用12條0.22mm 線徑並繞.JIS 2種 線材0.2mm 線徑最大完成外徑為0.22mm有效磁路面積與鐵心可繞面積的乘積(Ac*Aw)= 1147.34mm 3.core 的選擇選擇core EE19 ,材質PC40 ,其Ac*Aw=1258.56,4mm core loss 在接近100 °C 時最低.Bsat (25°C) = 5100 G Bsat (60°C) = 4500 G Bsat (100°C) = 3900 G Bsat (120°C) = 3500 G Ac = 22.8 2mm Aw = 55.2 2mm Ve = 889.5 3mm 平均每匝長度MLT = 43.1mm4.變壓器的最佳化:JIS 2種線材0.2mm 線徑最大導體電阻=577.2 ohm/Km 工作溫度90°C 時, 最大導體電阻=736 ohm/Km代入變壓器正常操作下的輸入電壓27.5V,在符合Ac*Aw<1258.56的條件下,改變Lp 與J 可求得下列關係圖:4mm當Lp 感值=40uH, N1=22.83 ,7.86條並繞 , N2=17.56, 13.56core loss = 0.288couple loss =0.358 ,Total Loss 最低= 0.646W,代入下式,算出其慨略溫升06.12=≈w c s A A A 34,C A P T s Loss Total ︒=⨯≈∆⋅.980042取感值Lp = 40uH, N1 =22 ,0.2mm 8條並繞△.結論:在實際設計上,用常態電壓去做變壓器最佳的設計必須注意到為提供足夠的能量,電流會往上升,若預定的Bmax 面的實例設計為例,最低壓時, Ip= 3.44A ,Bmax = 2741Gauss,。
反激式变换器(Flyback Converter)的工作原理反激式变换器以其电路结构简单,成本低廉而深受广大开发工程师的喜爱,它特别适合小功率电源以及各种电源适配器.但是反激式变换器的设计难点是变压器的设计,因为输入电压范围宽,特别是在低输入电压,满负载条件下变压器会工作在连续电流模式(CCM),而在高输入电压,轻负载条件下变压器又会工作在不连续电流模式(DCM);另外关于CCM模式反激变压器设计的论述文章极少,在大多数开关电源技术书籍的论述中, 反激变压器的设计均按完全能量传递方式(DCM模式)或临界模式来计算,但这样的设计并未真实反映反激变压器的实际工作情况,变压器的工作状态可能不是最佳.因此结合本人的实际调试经验和心得,讲述一下不完全能量传递方式(CCM) 反激变压器的设计.二.反激式变换器(Flyback Converter)的工作原理1).反激式变换器的电路结构如图一.2).当开关管Q1导通时,其等效电路如图二(a)及在导通时初级电流连续时的波形,磁化曲线如图二(b).当Q1导通,T1之初级线圈渐渐地会有初级电流流过,能量就会储存在其中.由于变压器初级与次级侧之线圈极性是相反的,因此二极管D1不会导通,输出功率则由Co来提供.此时变压器相当于一个串联电感Lp,初级线圈电流Ip可以表示为:Vdc=Lp*dip/dt此时变压器磁芯之磁通密度会从剩磁Br增加到工作峰值Bw.3.当Q1截止时, 其等效电路如图三(a)及在截止时次级电流波形,磁化曲线如图三(b).当Q1截止时,变压器之安匝数(Ampere-Turns NI)不会改变,因为∆B并没有相对的改变.当∆B向负的方向改变时(即从Bw降低到Br),在变压器所有线圈之电压极性将会反转,并使D1导通,也就是说储存在变压器中的能量会经D1,传递到Co和负载上.此时次级线圈两端电压为:Vs(t)=Vo+Vf (Vf为二极管D1的压降).次级线圈电流:Lp=(Np/Ns)2*Ls (Ls为次级线圈电感量)由于变压器能量没有完全转移,在下一次导通时,还有能量储存在变压器中,次级电流并没有降低到0值,因此称为连续电流模式或不完全能量传递模式(CCM).三.CCM模式下反激变压器设计的步骤1. 确定电源规格.1. .输入电压范围Vin=85—265Vac;2. .输出电压/负载电流:Vout1=5V/10A,Vout2=12V/1A;3. .变压器的效率ŋ=0.902. 工作频率和最大占空比确定.取:工作频率fosc=100KHz, 最大占空比Dmax=0.45.T=1/fosc=10us.Ton(max)=0.45*10=4.5usToff=10-4.5=5.5us.3. 计算变压器初与次级匝数比n(Np/Ns=n).最低输入电压Vin(min)=85*√2-20=100Vdc(取低频纹波为20V).根据伏特-秒平衡,有: Vin(min)* Dmax= (Vout+Vf)*(1-Dmax)*n.n= [Vin(min)* Dmax]/ [(Vout+Vf)*(1-Dmax)]n=[100*0.45]/[(5+1.0)*0.55]=13.644. 变压器初级峰值电流的计算.设+5V输出电流的过流点为120%;+5v和+12v整流二极管的正向压降均为1.0V. +5V输出功率Pout1=(V01+V f)*I01*120%=6*10*1.2=72W+12V输出功率Pout2=(V02+V f)*I02=13*1=13W变压器次级输出总功率Pout=Pout1+Pout2=85W如图四, 设Ip2=k*Ip1, 取k=0.41/2*(Ip1+Ip2)*Vin(min)*Ton(max)/T= Pout/ŋIp1=2*Pout/[ŋ(1+k)*Vin(min)*Dmax]=2*85/[0.90*(1+0.4)*100*0.45]=3.00AIp2=0.4*Ip1=1.20A5. 变压器初级电感量的计算.由式子Vdc=Lp*dip/dt,得:Lp= Vin(min)*Ton(max)/[Ip1-Ip2]=100*4.5/[3.00-1.20]=250uH6.变压器铁芯的选择.根据式子Aw*Ae=Pt*106/[2*ko*kc*fosc*Bm*j*ŋ],其中: Pt(变压器的标称输出功率)= Pout=85WKo(窗口的铜填充系数)=0.4Kc(磁芯填充系数)=1(对于铁氧体),变压器磁通密度Bm=1500 Gsj(电流密度): j=5A/mm2;Aw*Ae=85*106/[2*0.4*1*100*103*1500Gs*5*0.90]=0.157cm4考虑到绕线空间,选择窗口面积大的磁芯,查表:EER2834S铁氧体磁芯的有效截面积Ae=0.854cm2它的窗口面积Aw=148mm2=1.48cm2EER2834S的功率容量乘积为Ap =Ae*Aw=1.48*0.854=1.264cm4 >0.157cm4故选择EER2834S铁氧体磁芯.7.变压器初级匝数及气隙长度的计算.1).由Np=Lp*(Ip1-Ip2)/[Ae*Bm],得:Np=250*(3.00-1.20)/[85.4*0.15] =35.12 取Np=36由Lp=uo*ur*Np2*Ae/lg,得:气隙长度lg=uo*ur*Ae*Np2/Lp=4*3.14*10-7*1*85.4mm2*362/(250.0*10-3mH)=0.556mm 取lg=0.6mm2). 当+5V限流输出,Ip为最大时(Ip=Ip1=3.00A),检查Bmax.Bmax=Lp*Ip/[Ae*Np]=250*10-6*3.00/[85.4 mm2*36]=0.2440T=2440Gs <3000Gs因此变压器磁芯选择通过.8. 变压器次级匝数的计算.Ns1(5v)=Np/n=36/13.64=2.64 取Ns1=3Ns2(12v)=(12+1)* Ns1/(5+1)=6.50 取Ns2=7故初次级实际匝比:n=36/3=129.重新核算占空比Dmax和Dmin.1).当输入电压为最低时: Vin(min)=100Vdc.由Vin(min)* Dmax= (Vout+Vf)*(1-Dmax)*n,得:Dmax=(Vout+Vf)*n/[(Vout+Vf)*n+ Vin(min)]=6*12/[6*12+100]=0.4182).当输入电压为最高时: Vin(max)=265*1.414=374.7Vdc.Dmin=(Vout+Vf)*n/[(Vout+Vf)*n+ Vin(max)]=6*12.00/[6*12.00+374.7]=0.1610. 重新核算变压器初级电流的峰值Ip和有效值Ip(rms).1).在输入电压为最低Vin(min)和占空比为Dmax条件下,计算Ip值和K值.(如图五)设Ip2=k*Ip1.实际输出功率Pout'=6*10+13*1=73W1/2*(Ip1+Ip2)*Vin(min)*Ton(max)/T= Pout'/ŋ(1)K=1-[Vin(min)* Ton(max)]/(Ip1*Lp) (2)由(1)(2)得:Ip1=1/2*{2*Pout'*T/[ŋ* Vin(min)*Ton(max)]+Vin(min)* Ton(max)/Lp}=0.5*{2*73*10/[0.90*100*4.18]+100*4.18/250.0}=2.78AK=1-100*4.18/[2.78*250]=0.40Ip2=k*Ip1=2.78*0.40=1.11A2).初级电流有效值Ip(rms)=[Ton/(3T)*(Ip12+Ip22+Ip1*Ip2)]1/2=[0.418/3*(2.782+1.112+2.78*1.11)] 1/2=1.30A11. 次级线圈的峰值电流和有效值电流计算:当开关管截止时, 变压器之安匝数(Ampere-Turns NI)不会改变,因为∆B并没有相对的改变.因此开关管截止时,初级峰值电流与匝数的乘积等于次级各绕组匝数与峰值电流乘积之和(Np*Ip=Ns1*Is1p+Ns2*Is2p).由于多路输出的次级电流波形是随各组负载电流的不同而不同, 因而次级电流的有效值也不同.然而次级负载电流小的回路电流波形,在连续时接近梯形波,在不连续时接近三角波,因此为了计算方便,可以先计算负载电流小的回路电流有效值.1).首先假设+12V输出回路次级线圈的电流波形为连续,电流波形如下(图一):1/2*[Is2p +Is2b]*toff/T=I02(3)Ls1*[Is2p–Is2b]/toff=V02+Vf (4)Ls2/Lp=(Ns2/Np)2(5)由(3)(4)(5)式得:Is2p=1/2*{2*I02/[1-D]+[V02+Vf]*[1-D]*T*Np2/[Ns22*Lp]}=0.5*{2*1/[1-0.418]+[12+1]*[1-0.418]*10*362/[72*250]}=5.72AIs2b =I01/[1-D]-1/2*[V01+Vf]*[1-D]*Np2/[Ns22*Lp]=1/0.582-0.5*13*0.582*10*362/[72*250]=-2.28A <0因此假设不成立.则+12V输出回路次级线圈的电流波形为不连续, 电流波形如上(图七). 令+12V整流管导通时间为t’.将Is2b=0代入(3)(4)(5)式得:1/2*Is2p*t’/T=I02(6)Ls1*Is2p/t’=V02+Vf (7)Ls2/Lp=(Ns2/Np)2(8)由(6)(7)(8)式得:Is2p={(V02+Vf)*2*I02*T*Np2/[Lp*Ns22]}1/2={2*1*[12+1]*10*362/[72*250]} 1/2=5.24At’=2*I02*T/ Is2p=2*1*10/5.24=3.817us2).+12V输出回路次级线圈的有效值电流:Is2(rms)= [t’/(3T)]1/2*Is2p=[3.817/3*10] 1/2*5.24=1.87A3).+5v输出回路次级线圈的有效值电流计算:Is1rms= Is2(rms)*I01/I02=1.87*10/1=18.7A12.变压器初级线圈和次级线圈的线径计算.1).导线横截面积:前面已提到,取电流密度j=5A/mm2变压器初级线圈:导线截面积= Ip(rms)/j=1.3A/5A/mm2=0.26mm2变压器次级线圈:(+5V)导线截面积= Is1(rms)/j=18.7A/5A/mm2=3.74 mm2(+12V)导线截面积= Is2(rms)/j=1.87A/5A/mm2=0.374mm22).线径及根数的选取.考虑导线的趋肤效应,因此导线的线径建议不超过穿透厚度的2倍.穿透厚度=66.1*k/(f)1/2k为材质常数,Cu在20℃时k=1.=66.1/(100*103)1/2=0.20因此导线的线径不要超过0.40mm.由于EER2834S骨架宽度为22mm,除去6.0mm的挡墙宽度,仅剩下16.0mm的线包宽度.因此所选线径必须满足每层线圈刚好绕满.3).变压器初级线圈线径:线圈根数=0.26*4/[0.4*0.4*3.14]=0.26/0.1256=2取Φ0.40*2根并绕18圈,分两层串联绕线.4).变压器次级线圈线径:+5V: 线圈根数=3.74/0.1256=30取Φ0.40*10根并绕3圈, 分三层并联绕线.+12V: 线圈根数=0.374/0.1256=3取Φ0.40*1根并绕7圈, 分三层并联绕线.5).变压器绕线结构及工艺.为了减小变压器的漏感,建议采取三文治绕法,而且采取该绕法的电源EMI性能比较好.四.结论.由于连续模式下电流峰值比不连续模式下小,开关管的开关损耗较小,因此在功率稍大的反激变换器中均采用连续模式,且电源的效率比较高.由于反激式变压器的设计是反激变换器的设计重点,也是设计难点,如果参数不合理,则会直接影响到整个变换器的性能,严重者会造成磁芯饱和而损害开关管,因此在设计反激变压器时应小心谨慎,而且变压器的参数需要经过反复试验才能达到最佳.。
反激变换器的原理与设计反激变换器（flyback converter）是一种常用的直流电源变换器，能够将输入电压转换为所需的输出电压。
它主要由能量存储元件（电感器）、开关管（MOSFET）以及输出电压反馈回路等组成。
下面将详细介绍反激变换器的工作原理和设计要点。
1.原理：在能量存储阶段，切换管导通，输入电压通过电感器（主电感L）充电，电能被存储在电感器和漏感（副电感Lm）中。
此时二极管（D）关断。
在能量释放阶段，切换管关断，电感器中储存的能量开始传输。
电感器的电压将上升到储能电容器（C）和负载上，形成输出电压。
漏感中储存的能量也开始传输。
此时，二极管导通，漏感中的能量传递给负载和储能电容器。
2.设计要点：（1）选择合适的开关元件：切换管应选择能承受输入电压和输出功率的MOSFET管。
无源减压型和有源减压型的选型要求不一样，要根据具体需求进行选择。
（2）合理设计变压器：变压器设计是反激变换器设计的关键，主要包括匝数计算、电感值确定、磁芯选型等。
合理设计变压器能提高效率，减小开关压降。
（3）选取合适的反馈控制方式：常用的控制方式有电流模式控制和电压模式控制。
电流模式控制适用于负载变化较大的场景，能够保持输出电流的稳定性；电压模式控制适用于负载变化较小的场景，能够保持输出电压的稳定性。
（4）合理选择电容器和滤波电路：电容器的选择应根据输出电流和负载的特点来确定合适的容值。
滤波电路的设计可以减小电磁干扰和输出纹波。
（5）考虑过渡过程和保护措施：在设计过程中还要考虑到启动过程的稳定性、变压器的漏电感对输出电压的影响、过电流保护、过压保护等方面的问题，以确保变换器的可靠性和安全性。
总结：反激变换器作为直流电源转换器的重要一环，其设计和应用十分广泛。
设计反激变换器时，需要根据具体的输入输出电压和负载要求，选择适当的元件和控制策略，合理设计变压器和电路，以及充分考虑保护和稳定性问题。
这样可以提高反激变换器的性能，实现高效稳定的电源转换。
反激变换器（Flyback）的设计和计算步骤反激变换器(Flyback)的设计和计算步骤齐纳管吸收漏感能量的反激变换器：0. 设计前需要确定的参数A 开关管Q的耐压值：VmqB 输⼊电压围：Vinmin ～ VinmaxC 输出电压VoD 电源额定输出功率：Po（或负载电流Io）E 电源效率：XF 电流/磁通密度纹波率：r（取0.5，见注释C）G ⼯作频率：fH 最⼤输出电压纹波：Vopp1. 齐纳管DZ的稳压值VzVz <= Vmq × 95% - Vinmax，开关管Q承受的电压是Vin + Vz，在Vinmax处还应为Vmq 保留5%裕量，因此有Vinmax + Vz < Vmq × 95% 。
2. ⼀次侧等效输出电压VorVor = Vz / 1.4（见注释A）3. 匝⽐n（Np/Ns）n = Vor / (Vo + Vd)，其中Vd是输出⼆极管D的正向压降，⼀般取0.5～1V 。
4. 最⼤占空⽐的理论值DmaxDmax = Vor / (Vor + Vinmin)，此值是转换器效率为100%时的理论值，⽤于粗略估计占空⽐是否合适，后⾯⽤更精确的算法计算。
⼀般控制器的占空⽐限制Dlim的典型值为70%。
----------------------------------------------------------------------------- 上⾯是先试着确定Vz，也可以先试着确定n，原则是 n = Vin / Vo，Vin 可以取希望的⼯作输⼊电压，然后计算出Vor，Vz，Dmax等，总之这是计算的“起步”过程，根据后⾯计算考虑实际情况对n进⾏调整，反复计算，可以得到⽐较合理的选择。
-----------------------------------------------------------------------------5. 负载电流IoIo = Po / Vo，如果有多个⼆次绕组，可以⽤单⼀输出等效。
flyback电路原理Flyback电路是一种常见的电子转换器，用于将直流电压转换为高频交流电压。
它由一个变压器、电容器和开关管组成。
Flyback电路由于其简单的结构和低成本而被广泛应用于电源供应、照明、显示器和电子设备等领域。
Flyback电路的原理是利用能量存储和传递的原理，在开关管导通时，电流通过变压器的主边，同时电能储存在变压器的磁场中；当开关管关闭时，储存的磁能通过变压器的副边传递到负载上，产生输出电流。
Flyback电路可分为四个基本操作模式：1.导通状态：当开关管导通时，电源电压通过变压器的主边输入，并储存在变压器的磁场中。
此时，磁场的能量将产生电流，电流通过二极管D1充电，变压器负载侧储存电容（C1）也通过电流充电。
2.反向恢复：当开关管关闭时，突然切断了主边电压，导致主边电感的磁场崩溃。
此时，储存在变压器磁场中的能量将被传递到副边，产生高压脉冲。
这些脉冲电压通过二极管D2传递到输出端。
3.正反相持续电流：当反向恢复结束时，变压器的磁场开始重新建立，但方向与初始方向相反。
此时，磁场储存的能量通过二极管D3传递到变压器负载侧电容（C2）进行充电。
4.副边电流平衡：变压器副边的电荷通过C1和C2平衡，以保持电流的平稳传递。
在Flyback电路中，变压器起到核心的作用。
通过改变变压器的绕组比例，可以改变输出电压的大小。
此外，通过改变变压器的工作频率，可以控制转换效率以及输出的功率。
较高的频率会使得变压器小型化，但同时增加开关管和变压器的损耗。
因此，在设计Flyback电路时需要权衡频率和效率之间的关系。
Flyback电路的优点包括：1.结构简单：由于只有一个变压器和几个简单的元件，Flyback电路的结构非常简单，易于制造和维修。
2.高效率：通过合理设计电路参数和选择合适的元件，Flyback电路的转换效率可以达到80%以上。
3.负载适应性：Flyback电路适应负载变化范围广，可以提供不同的功率输出。
flyback的作用
Flyback（反激式变换器）是一种在开关电源中常用的电路拓扑。
它的主要作用是将输入的直流电压转换为隔离的、高频的交流电压，然后通过变压器进行降压或升压，最终输出所需的直流电压。
Flyback 变换器具有以下几个主要作用：
1. 电压转换：Flyback 变换器可以将输入的直流电压转换为交流电压，通过变压器的变比实现升压或降压，从而得到所需的输出电压。
2. 隔离：Flyback 变换器中的变压器可以实现输入和输出之间的电气隔离，有效地防止了输入端和输出端之间的直接电气连接，提高了系统的安全性和抗干扰能力。
3. 高效能量转换：Flyback 变换器采用了开关电源技术，能够在高频率下进行能量转换，从而提高了能量传输的效率，减小了能量损耗。
4. 紧凑的尺寸：相比于其他类型的变换器，Flyback 变换器的电路结构较为简单，所需的元件数量较少，因此可以实现较小的尺寸和较高的功率密度。
5. 成本效益：Flyback 变换器的设计和制造成本相对较低，因此在许多应用中具有较高的性价比。
总之，Flyback 变换器在电源转换、隔离、效率和成本等方面具有优势，使其成为了一种广泛应用于各种电子设备和电源系统中的电路拓扑。
