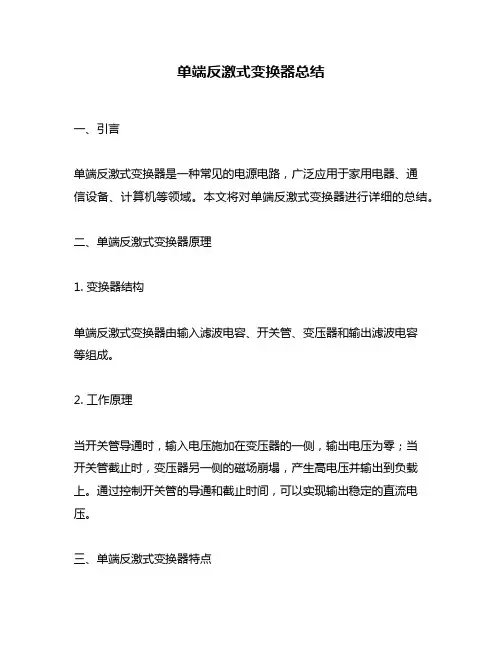

单端反激式变换器总结一、引言单端反激式变换器是一种常见的电源电路，广泛应用于家用电器、通信设备、计算机等领域。
本文将对单端反激式变换器进行详细的总结。
二、单端反激式变换器原理1. 变换器结构单端反激式变换器由输入滤波电容、开关管、变压器和输出滤波电容等组成。
2. 工作原理当开关管导通时，输入电压施加在变压器的一侧，输出电压为零；当开关管截止时，变压器另一侧的磁场崩塌，产生高电压并输出到负载上。
通过控制开关管的导通和截止时间，可以实现输出稳定的直流电压。
三、单端反激式变换器特点1. 简单可靠单端反激式变换器结构简单，易于实现，并且具有较高的可靠性。
2. 输出稳定性好通过控制开关管的导通和截止时间，可以实现输出稳定的直流电压。
3. 效率高由于没有二次侧谐振环节，在工作频率较低时具有较高的效率。
4. 适用范围广单端反激式变换器适用于各种负载类型，具有广泛的应用领域。
四、单端反激式变换器设计要点1. 选取合适的变压器变压器是单端反激式变换器中最重要的元件之一，需要根据输入电压、输出电压和负载等参数来选择合适的变压器。
2. 控制开关管的导通和截止时间通过控制开关管的导通和截止时间，可以实现输出稳定的直流电压。
需要根据具体情况来确定导通和截止时间。
3. 合理设计滤波电容滤波电容对输出稳定性有很大影响，需要根据负载情况来合理设计滤波电容。
五、单端反激式变换器应用案例1. 家用电器单端反激式变换器广泛应用于家用电器中，如空调、冰箱、洗衣机等。
2. 通信设备单端反激式变换器在通信设备中也有应用，如交换机、路由器等。
3. 计算机单端反激式变换器还被广泛应用于计算机领域，如电源模块、显示器等。
六、总结单端反激式变换器是一种简单可靠、输出稳定性好、效率高、适用范围广的电源电路。
在家用电器、通信设备、计算机等领域有着广泛的应用。
在设计单端反激式变换器时需要注意选择合适的变压器、控制开关管的导通和截止时间以及合理设计滤波电容等要点。
单端反激式变换器总结一、什么是单端反激式变换器单端反激式变换器是一种常见的功率电子转换器，用于将直流电源转换为交流电源。
它由一个开关管、一个变压器和一个输出滤波电容组成。
单端反激式变换器的特点是具有简单的电路结构、低成本、高效率等优势。
二、单端反激式变换器原理单端反激式变换器的工作原理如下：1.开关管导通：当开关管导通时，直流电源通过变压器的一段输入，储存在变压器中。
2.开关管关断：当开关管关断时，变压器中储存的电能通过互感作用传递给输出负载。
3.输出滤波：通过输出滤波电容对输出信号进行滤波，得到所需的交流电源。
三、单端反激式变换器的优势和应用单端反激式变换器具有以下优势：1.低成本：由于电路结构简单，所需元器件较少，降低了制造成本。
2.高效率：在正常工作情况下，能量的传输效率较高，能够有效地转换电源。
3.功率密度高：相比其他转换器，单端反激式变换器具有更高的功率密度。
单端反激式变换器在电子设备中有广泛的应用，如电源适配器、电子变压器等。
四、单端反激式变换器的设计要点设计一个稳定工作的单端反激式变换器需要考虑以下要点：1.开关管的选取：选择合适的开关管能够提高整个电路的效率和可靠性。
2.变压器的设计：合理选择变压器的参数，以满足输出电压和电流的需求。
3.输出滤波电容的选取：根据负载的需求选择合适的输出滤波电容。
4.控制电路的设计：设计一个合适的控制电路，以确保开关管的正常工作。
五、单端反激式变换器的工作稳定性问题单端反激式变换器在工作过程中可能面临以下问题：1.开关管损坏：如果开关管不能正常导通或关断，会导致整个电路停止工作。
2.变压器失谐：如果变压器参数设计不合理，可能会导致变压器失谐，进而影响电路的工作稳定性。
3.输出电压波动：由于负载变化或其他因素，可能会导致输出电压出现波动，影响设备的正常工作。
为了解决这些问题，需要结合实际情况进行合理的电路设计和参数选择。
六、常见的单端反激式变换器故障及排除方法在实际应用中，常见的故障包括开关管损坏、变压器短路等。
反激变换器原理
反激变换器是一种常用的电力电子变换器，通过将输入的直流电压变换成所需的输出电压来实现能量的转换。
它由高频开关管、变压器、整流电路、滤波电路和控制电路等组成。
反激变换器的工作原理如下：
1. 开关管控制：反激变换器中的高频开关管（如MOSFET或IGBT）通过开关动作，周期性地打开和关闭。
开关管的导通
和截止决定了输入电压是否能够向变压器传递。
2. 能量储存：当开关管导通时，输入电压通过变压器的主绕组向储能元件（如电感、变压器副绕组或电容）储存能量。
由于能量储存元件的特性，电流开始增加，同时电压开始降低。
3. 能量释放：当开关管截止时，储能元件会释放储存的能量。
电感元件的电流开始减小，通过变压器的副绕组向输出端提供能量。
此时输出端的电压会升高。
4. 输出整流：变压器副绕组的电压经过整流电路（如二极管桥）后，变成直流电压，用于供应负载。
5. 控制电路：反激变换器需要一个控制电路来监测输出电压，并根据需要调整开关管的导通和截止时机，以使输出电压保持稳定。
控制电路通常使用反馈回路和比较器来实现。
根据所需的输出电压和负载性质，反激变换器可以选择多种拓
扑结构，如单端反激、双端反激等。
同时，反激变换器还可以通过合理的设计，在开关管截止时将储能元件的能量转移到输入电压源中，实现能量的回馈，提高整体效率。

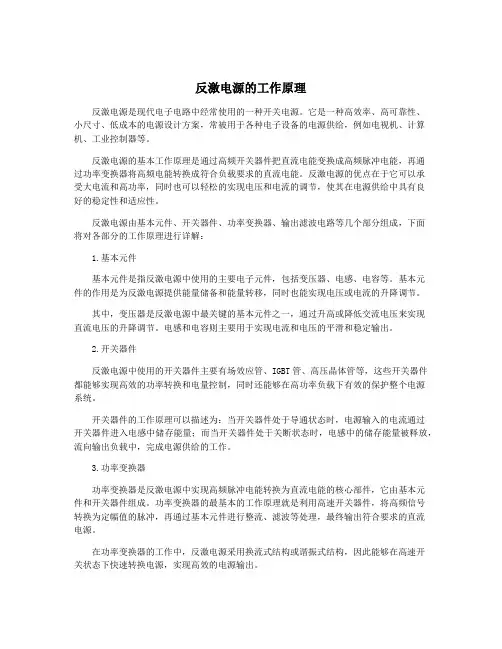

反激电源的工作原理反激电源是现代电子电路中经常使用的一种开关电源。
它是一种高效率、高可靠性、小尺寸、低成本的电源设计方案，常被用于各种电子设备的电源供给，例如电视机、计算机、工业控制器等。
反激电源的基本工作原理是通过高频开关器件把直流电能变换成高频脉冲电能，再通过功率变换器将高频电能转换成符合负载要求的直流电能。
反激电源的优点在于它可以承受大电流和高功率，同时也可以轻松的实现电压和电流的调节，使其在电源供给中具有良好的稳定性和适应性。
反激电源由基本元件、开关器件、功率变换器、输出滤波电路等几个部分组成，下面将对各部分的工作原理进行详解：1.基本元件基本元件是指反激电源中使用的主要电子元件，包括变压器、电感、电容等。
基本元件的作用是为反激电源提供能量储备和能量转移，同时也能实现电压或电流的升降调节。
其中，变压器是反激电源中最关键的基本元件之一，通过升高或降低交流电压来实现直流电压的升降调节。
电感和电容则主要用于实现电流和电压的平滑和稳定输出。
2.开关器件反激电源中使用的开关器件主要有场效应管、IGBT管、高压晶体管等，这些开关器件都能够实现高效的功率转换和电量控制，同时还能够在高功率负载下有效的保护整个电源系统。
开关器件的工作原理可以描述为：当开关器件处于导通状态时，电源输入的电流通过开关器件进入电感中储存能量；而当开关器件处于关断状态时，电感中的储存能量被释放，流向输出负载中，完成电源供给的工作。
3.功率变换器功率变换器是反激电源中实现高频脉冲电能转换为直流电能的核心部件，它由基本元件和开关器件组成。
功率变换器的最基本的工作原理就是利用高速开关器件，将高频信号转换为定幅值的脉冲，再通过基本元件进行整流、滤波等处理，最终输出符合要求的直流电源。
在功率变换器的工作中，反激电源采用换流式结构或谐振式结构，因此能够在高速开关状态下快速转换电源，实现高效的电源输出。
4.输出滤波电路输出滤波电路主要功能是通过滤波器将功率变换器所输出的脉冲波形进行滤波、平滑处理，在输出端口实现稳定、清洁的直流电源输出。
反激式变换器原理设计与实用反激式变换器是一种常用的直流-直流转换器，主要用于将直流电压转换为不同电压级别的直流电压。
它采用单端开关转换器结构，其基本原理是通过周期性开关和储能元件（如电感或变压器）来实现电源和负载之间的能量转换。
1.绝缘变压器：反激式变换器中常使用绝缘变压器，这样可以实现输入和输出之间的电气隔离。
绝缘变压器将电源的直流电压通过变压器的绝缘耦合转换为高频交流电压。
2.开关元件：反激式变换器中使用开关器件（如MOSFET或IGBT）来周期性地开关电源与负载之间的连接。
开关器件的导通和截止状态可以通过控制器来调节，以实现控制电压输出。
3.能量传输和储存：当开关器件导通时，电源能量传输到负载，同时电感或变压器中储存大量能量。
当开关器件截止时，储存的能量通过二级储能电容释放给负载。
4.输出稳压：通过控制开关器件的导通比例和开关频率，可以实现输出电压的稳定。
通过反馈调节，可以使输出电压保持恒定。
1.输入电流和电压：确定输入电流和电压的范围，以满足负载需求。
2.输出电压和电流：确定输出电压和电流的需求，以满足负载的要求。
3.转换效率：转换效率是衡量变换器性能的重要指标，需要合理选择开关器件和电感的参数，以提高转换效率。
4.稳定性和纹波：稳定性是指输出电压在不同负载和输入电压条件下保持稳定。
纹波是指输出电压的波动，需要合理选择滤波电感和电容的参数，以降低纹波。
5.保护功能：反激式变换器需要具备过压、过流和短路等保护功能，以保护开关器件和负载免受损坏。
总而言之，反激式变换器通过开关器件和储能元件实现了电源和负载之间的能量转换，具有结构简单、转换效率高的特点。
它的设计需要考虑输入输出电压和电流的需求，转换效率、稳定性和纹波的要求，同时还需要具备保护功能。
反激式变换器在电源和电子设备中具有广泛应用前景。
反激式变换器(Flyback Converter)的工作原理反激式变换器以其电路结构简单,成本低廉而深受广大开发工程师的喜爱,它特别适合小功率电源以及各种电源适配器.但是反激式变换器的设计难点是变压器的设计,因为输入电压范围宽,特别是在低输入电压,满负载条件下变压器会工作在连续电流模式(CCM),而在高输入电压,轻负载条件下变压器又会工作在不连续电流模式(DCM);另外关于CCM模式反激变压器设计的论述文章极少,在大多数开关电源技术书籍的论述中, 反激变压器的设计均按完全能量传递方式(DCM模式)或临界模式来计算,但这样的设计并未真实反映反激变压器的实际工作情况,变压器的工作状态可能不是最佳.因此结合本人的实际调试经验和心得,讲述一下不完全能量传递方式(CCM) 反激变压器的设计.二.反激式变换器(Flyback Converter)的工作原理1).反激式变换器的电路结构如图一.2).当开关管Q1导通时,其等效电路如图二(a)及在导通时初级电流连续时的波形,磁化曲线如图二(b).当Q1导通,T1之初级线圈渐渐地会有初级电流流过,能量就会储存在其中.由于变压器初级与次级侧之线圈极性是相反的,因此二极管D1不会导通,输出功率则由Co来提供.此时变压器相当于一个串联电感Lp,初级线圈电流Ip可以表示为:Vdc=Lp*dip/dt此时变压器磁芯之磁通密度会从剩磁Br增加到工作峰值Bw.3.当Q1截止时, 其等效电路如图三(a)及在截止时次级电流波形,磁化曲线如图三(b).当Q1截止时,变压器之安匝数(Ampere-Turns NI)不会改变,因为∆B并没有相对的改变.当∆B向负的方向改变时(即从Bw降低到Br),在变压器所有线圈之电压极性将会反转,并使D1导通,也就是说储存在变压器中的能量会经D1,传递到Co和负载上.此时次级线圈两端电压为:Vs(t)=Vo+Vf (Vf为二极管D1的压降).次级线圈电流:Lp=(Np/Ns)2*Ls (Ls为次级线圈电感量)由于变压器能量没有完全转移,在下一次导通时,还有能量储存在变压器中,次级电流并没有降低到0值,因此称为连续电流模式或不完全能量传递模式(CCM).三.CCM模式下反激变压器设计的步骤1. 确定电源规格.1. .输入电压范围Vin=85—265Vac;2. .输出电压/负载电流:Vout1=5V/10A,Vout2=12V/1A;3. .变压器的效率ŋ=0.902. 工作频率和最大占空比确定.取:工作频率fosc=100KHz, 最大占空比Dmax=0.45.T=1/fosc=10us.Ton(max)=0.45*10=4.5usToff=10-4.5=5.5us.3. 计算变压器初与次级匝数比n(Np/Ns=n).最低输入电压Vin(min)=85*√2-20=100Vdc(取低频纹波为20V).根据伏特-秒平衡,有: Vin(min)* Dmax= (Vout+Vf)*(1-Dmax)*n.n= [Vin(min)* Dmax]/ [(Vout+Vf)*(1-Dmax)]n=[100*0.45]/[(5+1.0)*0.55]=13.644. 变压器初级峰值电流的计算.设+5V输出电流的过流点为120%;+5v和+12v整流二极管的正向压降均为1.0V. +5V输出功率Pout1=(V01+V f)*I01*120%=6*10*1.2=72W+12V输出功率Pout2=(V02+V f)*I02=13*1=13W变压器次级输出总功率Pout=Pout1+Pout2=85W如图四, 设Ip2=k*Ip1, 取k=0.41/2*(Ip1+Ip2)*Vin(min)*Ton(max)/T= Pout/ŋIp1=2*Pout/[ŋ(1+k)*Vin(min)*Dmax]=2*85/[0.90*(1+0.4)*100*0.45]=3.00AIp2=0.4*Ip1=1.20A5. 变压器初级电感量的计算.由式子Vdc=Lp*dip/dt,得:Lp= Vin(min)*Ton(max)/[Ip1-Ip2]=100*4.5/[3.00-1.20]=250uH6.变压器铁芯的选择.根据式子Aw*Ae=Pt*106/[2*ko*kc*fosc*Bm*j*ŋ],其中: Pt(变压器的标称输出功率)= Pout=85WKo(窗口的铜填充系数)=0.4Kc(磁芯填充系数)=1(对于铁氧体),变压器磁通密度Bm=1500 Gsj(电流密度): j=5A/mm2;Aw*Ae=85*106/[2*0.4*1*100*103*1500Gs*5*0.90]=0.157cm4考虑到绕线空间,选择窗口面积大的磁芯,查表:EER2834S铁氧体磁芯的有效截面积Ae=0.854cm2它的窗口面积Aw=148mm2=1.48cm2EER2834S的功率容量乘积为Ap =Ae*Aw=1.48*0.854=1.264cm4 >0.157cm4故选择EER2834S铁氧体磁芯.7.变压器初级匝数及气隙长度的计算.1).由Np=Lp*(Ip1-Ip2)/[Ae*Bm],得:Np=250*(3.00-1.20)/[85.4*0.15] =35.12 取Np=36由Lp=uo*ur*Np2*Ae/lg,得:气隙长度lg=uo*ur*Ae*Np2/Lp=4*3.14*10-7*1*85.4mm2*362/(250.0*10-3mH)=0.556mm 取lg=0.6mm2). 当+5V限流输出,Ip为最大时(Ip=Ip1=3.00A),检查Bmax.Bmax=Lp*Ip/[Ae*Np]=250*10-6*3.00/[85.4 mm2*36]=0.2440T=2440Gs <3000Gs因此变压器磁芯选择通过.8. 变压器次级匝数的计算.Ns1(5v)=Np/n=36/13.64=2.64 取Ns1=3Ns2(12v)=(12+1)* Ns1/(5+1)=6.50 取Ns2=7故初次级实际匝比:n=36/3=129.重新核算占空比Dmax和Dmin.1).当输入电压为最低时: Vin(min)=100Vdc.由Vin(min)* Dmax= (Vout+Vf)*(1-Dmax)*n,得:Dmax=(Vout+Vf)*n/[(Vout+Vf)*n+ Vin(min)]=6*12/[6*12+100]=0.4182).当输入电压为最高时: Vin(max)=265*1.414=374.7Vdc.Dmin=(Vout+Vf)*n/[(Vout+Vf)*n+ Vin(max)]=6*12.00/[6*12.00+374.7]=0.1610. 重新核算变压器初级电流的峰值Ip和有效值Ip(rms).1).在输入电压为最低Vin(min)和占空比为Dmax条件下,计算Ip值和K值.(如图五)设Ip2=k*Ip1.实际输出功率Pout'=6*10+13*1=73W1/2*(Ip1+Ip2)*Vin(min)*Ton(max)/T= Pout'/ŋ(1)K=1-[Vin(min)* Ton(max)]/(Ip1*Lp) (2)由(1)(2)得:Ip1=1/2*{2*Pout'*T/[ŋ* Vin(min)*Ton(max)]+Vin(min)* Ton(max)/Lp}=0.5*{2*73*10/[0.90*100*4.18]+100*4.18/250.0}=2.78AK=1-100*4.18/[2.78*250]=0.40Ip2=k*Ip1=2.78*0.40=1.11A2).初级电流有效值Ip(rms)=[Ton/(3T)*(Ip12+Ip22+Ip1*Ip2)]1/2=[0.418/3*(2.782+1.112+2.78*1.11)] 1/2=1.30A11. 次级线圈的峰值电流和有效值电流计算:当开关管截止时, 变压器之安匝数(Ampere-Turns NI)不会改变,因为∆B并没有相对的改变.因此开关管截止时,初级峰值电流与匝数的乘积等于次级各绕组匝数与峰值电流乘积之和(Np*Ip=Ns1*Is1p+Ns2*Is2p).由于多路输出的次级电流波形是随各组负载电流的不同而不同, 因而次级电流的有效值也不同.然而次级负载电流小的回路电流波形,在连续时接近梯形波,在不连续时接近三角波,因此为了计算方便,可以先计算负载电流小的回路电流有效值.1).首先假设+12V输出回路次级线圈的电流波形为连续,电流波形如下(图一):1/2*[Is2p +Is2b]*toff/T=I02(3)Ls1*[Is2p–Is2b]/toff=V02+Vf (4)Ls2/Lp=(Ns2/Np)2(5)由(3)(4)(5)式得:Is2p=1/2*{2*I02/[1-D]+[V02+Vf]*[1-D]*T*Np2/[Ns22*Lp]}=0.5*{2*1/[1-0.418]+[12+1]*[1-0.418]*10*362/[72*250]}=5.72AIs2b =I01/[1-D]-1/2*[V01+Vf]*[1-D]*Np2/[Ns22*Lp]=1/0.582-0.5*13*0.582*10*362/[72*250]=-2.28A <0因此假设不成立.则+12V输出回路次级线圈的电流波形为不连续, 电流波形如上(图七). 令+12V整流管导通时间为t’.将Is2b=0代入(3)(4)(5)式得:1/2*Is2p*t’/T=I02(6)Ls1*Is2p/t’=V02+Vf (7)Ls2/Lp=(Ns2/Np)2(8)由(6)(7)(8)式得:Is2p={(V02+Vf)*2*I02*T*Np2/[Lp*Ns22]}1/2={2*1*[12+1]*10*362/[72*250]} 1/2=5.24At’=2*I02*T/ Is2p=2*1*10/5.24=3.817us2).+12V输出回路次级线圈的有效值电流:Is2(rms)= [t’/(3T)]1/2*Is2p=[3.817/3*10] 1/2*5.24=1.87A3).+5v输出回路次级线圈的有效值电流计算:Is1rms= Is2(rms)*I01/I02=1.87*10/1=18.7A12.变压器初级线圈和次级线圈的线径计算.1).导线横截面积:前面已提到,取电流密度j=5A/mm2变压器初级线圈:导线截面积= Ip(rms)/j=1.3A/5A/mm2=0.26mm2变压器次级线圈:(+5V)导线截面积= Is1(rms)/j=18.7A/5A/mm2=3.74 mm2(+12V)导线截面积= Is2(rms)/j=1.87A/5A/mm2=0.374mm22).线径及根数的选取.考虑导线的趋肤效应,因此导线的线径建议不超过穿透厚度的2倍.穿透厚度=66.1*k/(f)1/2k为材质常数,Cu在20℃时k=1.=66.1/(100*103)1/2=0.20因此导线的线径不要超过0.40mm.由于EER2834S骨架宽度为22mm,除去6.0mm的挡墙宽度,仅剩下16.0mm的线包宽度.因此所选线径必须满足每层线圈刚好绕满.3).变压器初级线圈线径:线圈根数=0.26*4/[0.4*0.4*3.14]=0.26/0.1256=2取Φ0.40*2根并绕18圈,分两层串联绕线.4).变压器次级线圈线径:+5V: 线圈根数=3.74/0.1256=30取Φ0.40*10根并绕3圈, 分三层并联绕线.+12V: 线圈根数=0.374/0.1256=3取Φ0.40*1根并绕7圈, 分三层并联绕线.5).变压器绕线结构及工艺.为了减小变压器的漏感,建议采取三文治绕法,而且采取该绕法的电源EMI性能比较好.四.结论.由于连续模式下电流峰值比不连续模式下小,开关管的开关损耗较小,因此在功率稍大的反激变换器中均采用连续模式,且电源的效率比较高.由于反激式变压器的设计是反激变换器的设计重点,也是设计难点,如果参数不合理,则会直接影响到整个变换器的性能,严重者会造成磁芯饱和而损害开关管,因此在设计反激变压器时应小心谨慎,而且变压器的参数需要经过反复试验才能达到最佳.。
一、 单端反激变换器1、单端反激变换器的原理图如下：i 1i 2V o+-2、工作原理单端反激变换器主要用在250W 以下的电路中，其中的变压器既有变压器的作用，也有电感的作用其有两种工作方式：一是完全能量转换方式，即电感电流断续工作模式；二是不完全能量转换方式，即电感电流连续工作模式。
工作过程：当Tr 导通时，电源电流流过变压器原边，i1增加，其变化为11//L V dt di s =，而副边由于二极管D 的作用，i2为0，变压器磁心磁感应强度增加，变压器储能；当Tr 关断时，原边电流迅速降为0，副边电流i2在反激作用下迅速增大到最大值，然后开始线性减小，其变化为22//L V dt di o =，此时原边由于开关管的关断，电流为0，变压器磁心磁感应强度减小，变压器放能。
3、工作波形工作波形如下：连续工作模式： 断续工作模式：V g -V 2i 1i 2V Trt4、电压增益（1） 连续工作模式下的电压增益：理想状态下，由副副边绕组在一个周期中的伏秒值为0可得：s o s s T D V T nD V )1(11-= （1-1）故可得电压增益为：111D D nV V M s o -==（1-2） 而在实际中，由于变压器存在一次绕组内阻r1，二次绕组内阻r2，故可得：s o s s T D r I V T nD r I V )1)(()(122111--=- （1-3）而 o I I =2 （1-4）221/n r r = （1-5）o o s o o D nI D V I V I //11==（为计算方便，设Do=（1-D1）） （1-6）故将（1-4）（1-5）（1-6）代入（1-3）可得)1)((2121--==os o o s o D D nV r I D DnV V M (1-7) （2）断续工作模式下的电压增益：由面积相等可得式：2/2s p s o T D I T I ∆= (1-8)由s p o s s T D V T D nV =1可得V g-V 2i 1i 2V Trto s p V D nV D /1= （1-9）而 112/nL T D V I s s =∆ （1-10） 将（1-9）（1-10）代入（1-8）可得：1112L V D V T D V I o s s s o =（1-11）临界连续时，即可以看作连续又可以看作断续，此时：111D D nV V s o -=，所以临界连续电流为：112)1(nL D T D V I s s oc -=（1-12）当D=1/2时取最大值，为：18nL T V I ss ocm =（1-13） 将（1-13）代入（1-11），可得断续工作模式下的电压增益为：oocm s o I DI nV V M 214== （1-14）二、 双管反激变换器1、双管反激变换器原理图如下：V o+-2、工作原理当功率大于200W 的时候，不宜采用单端反激电路，可采用双管反激电路。
