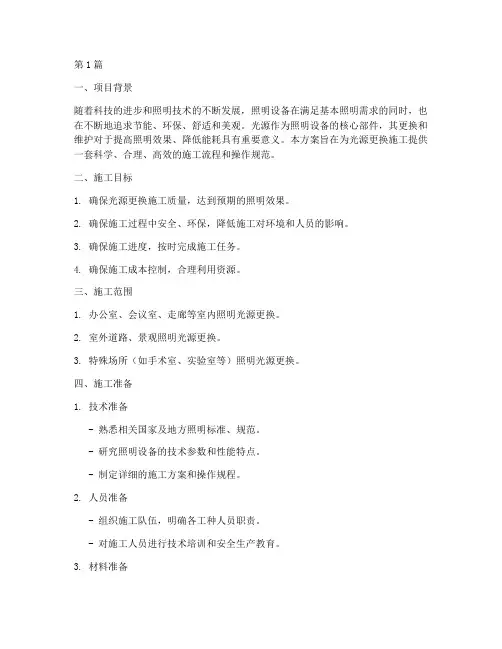

第1篇一、项目背景随着科技的进步和照明技术的不断发展，照明设备在满足基本照明需求的同时，也在不断地追求节能、环保、舒适和美观。
光源作为照明设备的核心部件，其更换和维护对于提高照明效果、降低能耗具有重要意义。
本方案旨在为光源更换施工提供一套科学、合理、高效的施工流程和操作规范。
二、施工目标1. 确保光源更换施工质量，达到预期的照明效果。
2. 确保施工过程中安全、环保，降低施工对环境和人员的影响。
3. 确保施工进度，按时完成施工任务。
4. 确保施工成本控制，合理利用资源。
三、施工范围1. 办公室、会议室、走廊等室内照明光源更换。
2. 室外道路、景观照明光源更换。
3. 特殊场所（如手术室、实验室等）照明光源更换。
四、施工准备1. 技术准备- 熟悉相关国家及地方照明标准、规范。
- 研究照明设备的技术参数和性能特点。
- 制定详细的施工方案和操作规程。
2. 人员准备- 组织施工队伍，明确各工种人员职责。
- 对施工人员进行技术培训和安全生产教育。
3. 材料准备- 准备更换用的光源、灯具及相关配件。
- 准备施工工具、安全防护用品等。
4. 现场准备- 清理施工现场，确保施工环境整洁、安全。
- 设置安全警示标志，防止意外事故发生。
五、施工流程1. 现场勘查- 对施工区域进行实地勘查，了解照明设备的布局、数量、类型等。
- 确定光源更换的方案和施工难点。
2. 施工准备- 根据勘查结果，制定详细的施工方案。
- 准备施工所需材料和工具。
3. 断电操作- 在施工前，切断施工区域的电源，确保施工安全。
- 设置安全警示标志，防止误操作。
4. 拆除旧光源- 使用专用工具拆除旧光源，注意保护灯具和线路。
- 清理拆除过程中产生的垃圾。
5. 安装新光源- 根据灯具型号和规格，选择合适的新光源。
- 按照操作规程，安装新光源。
6. 调试与验收- 开启电源，对更换后的光源进行调试，确保照明效果。
- 验收施工成果，符合设计要求。
7. 清理现场- 清理施工现场，恢复原状。

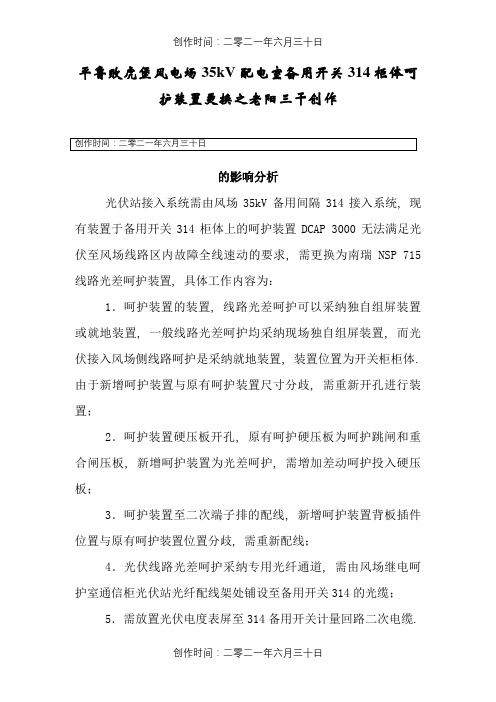

平鲁败虎堡风电场35kV配电室备用开关314柜体呵护装置更换之老阳三干创作的影响分析光伏站接入系统需由风场35kV备用间隔314接入系统, 现有装置于备用开关314柜体上的呵护装置DCAP 3000无法满足光伏至风场线路区内故障全线速动的要求, 需更换为南瑞NSP 715线路光差呵护装置, 具体工作内容为：1．呵护装置的装置, 线路光差呵护可以采纳独自组屏装置或就地装置, 一般线路光差呵护均采纳现场独自组屏装置, 而光伏接入风场侧线路呵护是采纳就地装置, 装置位置为开关柜柜体.由于新增呵护装置与原有呵护装置尺寸分歧, 需重新开孔进行装置；2．呵护装置硬压板开孔, 原有呵护硬压板为呵护跳闸和重合闸压板, 新增呵护装置为光差呵护, 需增加差动呵护投入硬压板；3．呵护装置至二次端子排的配线, 新增呵护装置背板插件位置与原有呵护装置位置分歧, 需重新配线；4．光伏线路光差呵护采纳专用光纤通道, 需由风场继电呵护室通信柜光伏站光纤配线架处铺设至备用开关314的光缆；5．需放置光伏电度表屏至314备用开关计量回路二次电缆.6．新增呵护装置接入现有综自需, 需由314开关柜处放置485通讯电缆至继电呵护室通讯管理机；对我站的影响：1．呵护装置采纳就地装置, 装置位置为开关柜柜体上时, 由于装置装置尺寸分歧, 要重新开孔或扩年夜现有装置孔, 原有DCAP3000呵护装置如需恢复时, 只能在柜体上重新打孔；2．新增呵护差动压板对以后装置恢复不会有影响；3．新增呵护装置至端子排二次配线, 由于装置分歧, 原理分歧, 需重新配线, 可是机构至端子排二次接线不会有改动, 呵护、丈量CT、PT回路不会改变, 原有遥信量需重新接入新增装置, 如以前设计的断路器位置、开关储能状态、接地刀闸位置信号等均不变；4．光缆以及计量二次电缆的放置对以后装置恢复不会有影响；5．要求光伏出具变更说明, 方便原有呵护装置恢复时接线使用；新增呵护装置装置完成后, 进行传动时, 应对装置进行整组试验, 测试各回路接线正确性；附更改示意图：此次改动为新增呵护装置NSP 715至柜内端子排的接线, 右侧二次装置接线不发生改动.。
35kVXX变电站主变保护装置更换施工方案二〇一二年十二月一日说明一、本施工方案一式六份，分别送局生技部、安监部、调度中心、变电管理所,另一份放在施工现场，一份单位存档.二、施工方案经过上级审批通过后,必须严格按计划执行,各类施工必须按计划时间开工及在计划工期内完成.三、施工方案中的各类施工,如涉及到需要办理停电第一种工作票时必须按规定报票。
四、较大型的施工项目，如需有关部门人员到施工现场的，应事先告知。
五、在施工过程中如需申请中间验收的应及时通知相关部门人员组织中间验收，并妥善保管中间验收结论。
六、工程完工后申请竣工验收，经验收合格后，办理竣工报告及移交相关资料等。
编制: 审核：会审:批准:35kV草XX站主变保护装置更换施工方案一工程概况：由于草塘变主变差动保护装置差动保护存在缺陷,为了进一步保护证电网的安全运行，提高供电可靠性，根据局工作安排,需对35kVXX 变电站主变保护装置进行更换。
主要工作如下：1、拆除原主变保护保护装置CSC221N,在该安装位置处安装新保护装置CSC—1、对柜面平布置需进行调整，装设保护压板面板下移；将最下面块面板上移一个位置；3、将五防电编码锁安装位置进行调整，对面板开孔，安装非电气量保护装置二组织措施:1、工作任务:草塘变电站主变保护装置更换工程施工2、现场人员安排及职责分工：电力调度控制中心总协调负责人：XXX—全面负责具体实施工作的协调管理工作负责人：XXX-全面负责具体神话工作的协调管理安全负责人:XXX—负责安全监督、工作人员的(包括厂家技术员)的监护技术负责人：XXX—负责技术监督，工作完毕后的资料报告的收集、整理、上报工作班成员：XXX、XXX 、厂家技术人员(1名）3、工作班成员必须严格遵守工地纪律，文明施工，施工完毕做到“工完、料尽、场地清"。
4、施工结束必须严格执行验收制度,验收合格后方可投运.5、计划工作时间为：2012 年月日－月日。

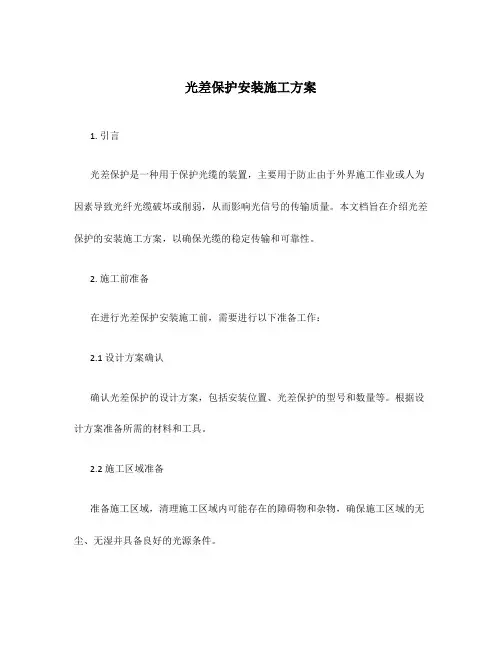

光差保护安装施工方案1. 引言光差保护是一种用于保护光缆的装置，主要用于防止由于外界施工作业或人为因素导致光纤光缆破坏或削弱，从而影响光信号的传输质量。
本文档旨在介绍光差保护的安装施工方案，以确保光缆的稳定传输和可靠性。
2. 施工前准备在进行光差保护安装施工前，需要进行以下准备工作：2.1 设计方案确认确认光差保护的设计方案，包括安装位置、光差保护的型号和数量等。
根据设计方案准备所需的材料和工具。
2.2 施工区域准备准备施工区域，清理施工区域内可能存在的障碍物和杂物，确保施工区域的无尘、无湿并具备良好的光源条件。
2.3 确认施工人员和责任分工确认施工人员，安排合适的施工班组和个人，明确各施工人员的责任分工，确保施工的高效进行。
3. 施工步骤3.1 固定光差保护装置根据设计方案要求，使用合适的固定装置将光差保护装置固定在光缆所在的位置。
确保固定装置牢固可靠，避免装置晃动或松动。
3.2 进行光缆连接根据设计方案，将光差保护装置与光缆进行连接。
连接时需要注意光纤的损耗情况，确保连接质量良好。
使用适当的工具进行光纤的熔接或机械连接。
3.3 进行光差测试在连接完成后，进行光差测试以验证连接是否正常。
使用光差仪等测试设备进行测试，确保光差保护功能正常。
3.4 进行外部保护根据设计方案，对光差保护装置进行外部保护。
使用合适的保护套管或护盒等材料对光差保护装置进行包裹，以保护光差装置免受外界环境影响。
3.5 清理施工现场施工完成后，对施工现场进行清理，清除施工过程中产生的杂物和垃圾。
确保施工现场整洁有序。
4. 施工安全注意事项4.1 注意施工人员安全施工人员在进行光差保护安装施工时，要注意个人安全，遵守施工现场的安全规定，佩戴个人防护装备，确保施工过程中不发生人员伤害事件。
4.2 注意施工工具使用安全在施工过程中，使用合适的施工工具，确保工具的正常使用和安全操作。
禁止使用损坏的工具进行施工。
4.3 注意光纤连接安全在进行光纤连接时，要小心操作，避免光纤受损，尤其是在进行光纤熔接时，要注意熔接机的使用方法和光纤燃烧的危险。
一、实验目的1. 理解光差保护的基本原理和功能。
2. 掌握光差保护装置的安装、调试和操作方法。
3. 通过实验验证光差保护在实际电力系统中的应用效果。
二、实验原理光差保护是一种基于光纤差动原理的保护装置，它利用光纤通道将两侧断路器的电气量进行对比，当流入电流等于流出电流时，产生差流达到保护定值即动作。
光差保护具有全线快速保护、动作可靠等优点，在电力系统中得到广泛应用。
三、实验器材1. 光差保护装置一套2. 光纤通道一套3. 断路器一套4. 电源一套5. 测试仪器一套四、实验步骤1. 安装与调试（1）按照说明书要求，将光差保护装置安装在相应的断路器上。
（2）连接光纤通道，确保光纤连接牢固。
（3）调整光差保护装置的参数，包括保护定值、延时等。
（4）检查电源和测试仪器的正常工作。
2. 实验操作（1）模拟故障情况，例如单相接地故障，观察光差保护装置的动作情况。
（2）记录光差保护装置的动作时间、动作电流等参数。
（3）分析光差保护装置的动作效果，与理论预期进行对比。
3. 实验数据与分析在实验过程中，记录以下数据：（1）故障类型：单相接地故障（2）故障电流：50A（3）光差保护装置动作时间：0.1秒（4）光差保护装置动作电流：50A通过实验数据分析，得出以下结论：1. 光差保护装置在模拟故障情况下能够迅速动作，动作时间为0.1秒，满足实际电力系统的保护要求。
2. 光差保护装置的动作电流与故障电流相等，表明光差保护装置的动作可靠。
3. 光差保护装置在实际应用中，能够有效保护电力系统，提高电力系统的安全性和可靠性。
五、实验结论1. 光差保护装置是一种有效的保护装置，具有全线快速保护、动作可靠等优点。
2. 通过实验验证，光差保护装置在实际电力系统中具有良好的应用效果。
3. 在今后的电力系统保护工作中，应进一步推广光差保护装置的应用。
六、实验建议1. 在实际应用中，应根据电力系统的具体情况，选择合适的光差保护装置。
2. 定期对光差保护装置进行检查和维护，确保其正常运行。
RCS-9613CS型光纤差动保护原理分析及其调试、运行注意事项一、开放条件在保护功能已投入的情况下, RC S9613CS 型光纤差动保护装置的开放条件是:a) 保护启动且满足差动方程。
b) 保护没有启动, 但是相电压或相间电压由正常值变为低于65 % Ur ( Ur 为线路的额定电压) ,且满足差动方程。
c) 开关置于分位, 且满足差动方程。
一旦上述任一条件得到满足, 保护装置将给对侧发差动允许信号, 对侧如检测到有区内故障, 两侧保护出口将动作。
上述开放条件仅对瞬时金属性短路故障而言。
二、闭锁条件RC S9613CS型光纤差动保护装置的闭锁条件是:a) 保护功能压板不投;b) 开关位置为合位, 且三相电压正常(三相对称且幅值大于65 %Ur ) ;c) 开关位置为分位, 但是保护没有接受到跳闸信号(如控制电源被切除) 。
上述任一条件不满足, 则对侧保护装置检测到任何瞬时故障, 两侧光纤分相差动保护均被闭锁。
上述闭锁条件只是针对瞬时金属性短路故障而言的, 当后备保护在投入状态或发生零序高阻接地故障时, 闭锁条件将不起作用。
三、特殊试验条件下的反应特殊试验条件下RC S9613CS型光纤差动保护装置的反应情况:a) 对空载充电线路, 在断路器断开侧对保护装置进行加电流试验。
若只投主保护压板, 其它后备保护压板不投, 模拟各类型故障(故障电压低于40 V) ,则两侧光纤差动保护装置均不动作; 投入主保护压板及其它后备保护压板, 加故障电流, 如本侧开关断开, 则后备加速保护动作, 开关合位时, 后备保护动作, 经一定延时后, 光纤差动保护装置动作, 此时,对侧光纤差动保护装置也随之跳闸; 若只投主保护压板, 其它后备保护压板不投, 空载充电线路有启动电流, 则两侧光纤差动保护装置动作; 任一侧开关跳闸异常, 不影响两侧光纤差动保护的逻辑判别。
b) 空载充电线路发生故障时, 断路器断开侧光纤差动保护装置不动作。
220kV赵庄站110kV赵三线更换两侧光差保护装置施工方案XXXXX二〇一X年十月六日220kV赵庄站110kV赵三线更换两侧光差保护装置施工方案一、工作内容说明为了配合怀仁海北头光伏发电送出工程，在怀仁三里庄站安装光差保护装置，110kV 怀仁站由RCS-941保护装置更换为带光纤差动保护的PSL621UD线路保护（南自）。
二、计划工作时间起始时间： 2012 年 10月日 10 时 00 分结束时间： 2012 年 10月日 23 时 00 分三、组织分工及职责1、中心技术科：负责总体工作的组织协调，在工作过程中遇到技术疑难问题时负责协调解决。
2、电调通讯专工张凯、张继：负责索九一线发电一厂与九区变两侧的光纤通讯，电力调度后台与本地后台的通讯。
3、供电队检修班工作负责人：刘恒丰工作班成员：严进嗣、黄冕、刘存龙工作任务：发电一厂索九一线3513保护装置由PSL641线路保护装置（南自）更换为带光纤差动保护的PSL646U线路保护装置（南自）接线，新装置继保试验，CT极性试验；核对新保护装置模拟、开关量与后台（包括电调后台）是否对应；就地和本地后台以及电力调度远动能否正常操作开关。
四、现场工作安全措施1、工作前工作负责人查看现场，并与运行人员一起熟悉工作现场，辨识危险源点，交待安全措施。
2、工作前工作负责人组织检修人员一起召开班前会，交待工作内容、工作区域、危险源点、安全措施、人员分工、注意事项等。
3、应在发电一厂35KV开关场索九一线3513间隔的3513开关及其3513-1、3513-3刀闸四周装设遮拦，并向内悬挂“止步，高压危险！”标识牌，工作人员在开关场的工作范围在遮拦以内，防止工作人员误入带电间隔。
4、应拉开发电一厂35kV索九一线3513开关，3513-1、3513-3隔离刀闸。
5、应在35kV索九一线3513开关与3513-1隔离刀闸开关侧装设三相短路接地线一组，应在35kV索九一线3513开关与3513-3隔离刀闸开关侧装设三相短路接地线一组。
光纤差动保护测控装置介绍光纤差动保护测控装置的原理是利用光纤传感技术和差动保护原理相结合。
它包括传感器、信号处理器和控制单元三个部分。
传感器通过光纤传输光信号，测量线路上的电流和电压，并将信号送到信号处理器进行处理。
信号处理器根据测量值计算差动量，并与设定值进行比较，当差动量超过设定阈值时，会触发控制单元发出保护信号，切断故障区域的电源，保护系统的安全运行。
光纤差动保护测控装置具有多种功能。
首先，它可以测量线路上的电流和电压，实时监测线路的状态。
其次，它可以计算线路的差动量，判断是否存在故障。
当电流差动超过设定值时，装置会及时发出保护信号，保护系统不会因为故障而损坏。
此外，光纤差动保护测控装置还可以对线路的电压和电流进行调节，实现对系统的动态控制。
光纤差动保护测控装置有广泛的应用。
首先，它可以用于输电线路的差动保护。
在高压输电线路上，由于长距离传输和复杂的环境因素，线路可能存在故障，如短路或接地故障。
光纤差动保护测控装置可以对线路进行实时监测和保护，提高电力系统的可靠性和稳定性。
其次，它还可以应用于电力变压器的差动保护。
变压器是电力系统中重要的设备之一，光纤差动保护测控装置可以对变压器的电流和电压进行精确测量和保护，避免过载和故障。
此外，光纤差动保护测控装置还可以应用于其它电力设备的保护，如电动机和电容器等。
总的来说，光纤差动保护测控装置是一种用于光纤差动保护的测量和控制设备。
它利用光纤传感技术和差动保护原理相结合，具有测量、判断和保护的功能。
它可以应用于输电线路、电力变压器和其他电力设备的保护。
它可以提高电力系统的可靠性和稳定性，保证系统的正常运行。
光纤差动保护测控装置在电力系统中的应用前景广阔，对于电网安全运行具有重要意义。

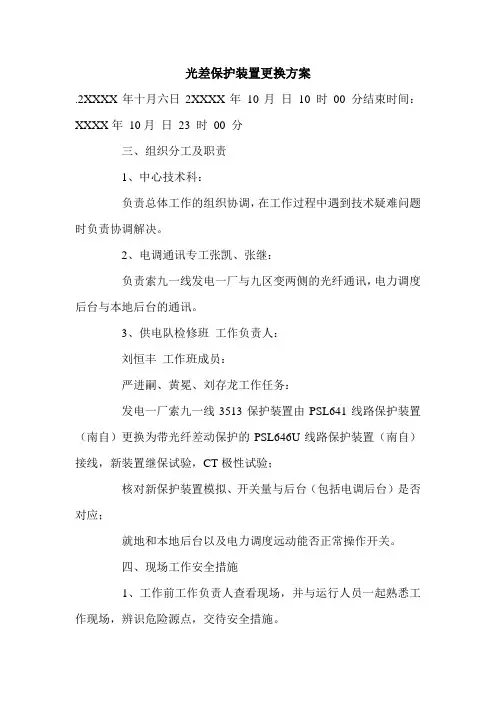

光差保护装置更换方案.2XXXX年十月六日2XXXX年10月日10 时00 分结束时间：XXXX年10月日23 时00 分三、组织分工及职责1、中心技术科：负责总体工作的组织协调，在工作过程中遇到技术疑难问题时负责协调解决。
2、电调通讯专工张凯、张继：负责索九一线发电一厂与九区变两侧的光纤通讯，电力调度后台与本地后台的通讯。
3、供电队检修班工作负责人：刘恒丰工作班成员：严进嗣、黄冕、刘存龙工作任务：发电一厂索九一线3513保护装置由PSL641线路保护装置（南自）更换为带光纤差动保护的PSL646U线路保护装置（南自）接线，新装置继保试验，CT极性试验；核对新保护装置模拟、开关量与后台（包括电调后台）是否对应；就地和本地后台以及电力调度远动能否正常操作开关。
四、现场工作安全措施1、工作前工作负责人查看现场，并与运行人员一起熟悉工作现场，辨识危险源点，交待安全措施。
2、工作前工作负责人组织检修人员一起召开班前会，交待工作内容、工作区域、危险源点、安全措施、人员分工、注意事项等。
3、应在发电一厂35KV开关场索九一线3513间隔的3513开关及其3513- XXXX年10月日23 时00 分三、组织分工及职责1、中心技术科：负责总体工作的组织协调，在工作过程中遇到技术疑难问题时负责协调解决。
2、电调通讯专工张凯、张继：负责索九一线发电一厂与九区变两侧的光纤通讯，电力调度后台与本地后台的通讯。
3、供电队检修班工作负责人：刘恒丰工作班成员：严进嗣、黄冕、刘存龙工作任务：发电一厂索九一线3513保护装置由PSL641线路保护装置（南自）更换为带光纤差动保护的PSL646U线路保护装置（南自）接线，新装置继保试验，CT极性试验；核对新保护装置模拟、开关量与后台（包括电调后台）是否对应；就地和本地后台以及电力调度远动能否正常操作开关。
四、现场工作安全措施1、工作前工作负责人查看现场，并与运行人员一起熟悉工作现场，辨识危险源点，交待安全措施。
. .220kV庄站110kV三线更换两侧光差保护装置施工案XXXXX二〇一X年十月六日220kV庄站110kV三线更换两侧光差保护装置施工案一、工作容说明为了配合怀仁海北头光伏发电送出工程，在怀仁三里庄站安装光差保护装置，110kV 怀仁站由RCS-941保护装置更换为带光纤差动保护的PSL621UD线路保护〔南自〕。
二、方案工作时间起始时间：2021 年10月日10 时00 分完毕时间：2021 年10月日23 时00 分三、组织分工及职责1、中心技术科：负责总体工作的组织协调，在工作过程中遇到技术疑难问题时负责协调解决。
2、电调通讯专工凯、继：负责索九一线发电一厂与九区变两侧的光纤通讯，电力调度后台与本地后台的通讯。
3、供电队检修班工作负责人：恒丰工作班成员：进嗣、黄冕、存龙工作任务：发电一厂索九一线3513保护装置由PSL641线路保护装置〔南自〕更换为带光纤差动保护的PSL646U线路保护装置〔南自〕接线，新装置继保试验，CT 极性试验；核对新保护装置模拟、开关量与后台〔包括电调后台〕是否对应；就地和本地后台以及电力调度远动能否正常操作开关。
四、现场工作平安措施1、工作前工作负责人查看现场，并与运行人员一起熟悉工作现场，辨识危险源点，交待平安措施。
2、工作前工作负责人组织检修人员一起召开班前会，交待工作容、工作区域、危险源点、平安措施、人员分工、本卷须知等。
3、应在发电一厂35KV开关场索九一线3513间隔的3513开关及其3513-1、3513-3刀闸四装设遮拦，并向悬挂“止步，高压危险！〞标识牌，工作人员在开关场的工作围在遮拦以，防止工作人员误入带电间隔。
4、应拉开发电一厂35kV索九一线3513开关，3513-1、3513-3隔离刀闸。
5、应在35kV索九一线3513开关与3513-1隔离刀闸开关侧装设三相短路接地线一组，应在35kV索九一线3513开关与3513-3隔离刀闸开关侧装设三相短路接地线一组。
南瑞 RCS-9613CS 线路光纤纵差保护装置操作指导书一:应用范围:RCS-9613CS 适用于 110kV 以下电压等级的非直接接地系统或小电阻接地系统中的线路光纤纵差和电流保护及测控装置。
在大庆石化公司范围内 6kV 变电所进线普遍使用,化工区光差改造项目涉及 10个二级单位的 36个变电所 175套综保装置。
二、使用说明:2.1装置的正面面板布置图。
2.2指示灯说明“运行”灯为绿色,装置正常运行时点亮。
“报警”灯为黄色,当发生报警时点亮。
“跳闸”灯为红色,当保护跳闸时点亮,在信号复归后熄灭。
“合闸”灯为红色,当保护合闸时点亮,在信号复归后熄灭。
“跳位”灯为绿色,当开关在分位时点亮。
“合位”灯为红色,当开关在合位时点亮。
2.3键盘说明:“ △”光标上移一行或上翻一页““ ”光标左移动一格,或启动装置,启动打印“ ”光标右移一格,或启动装置,或启动打印“+” 修改 , 增加数值“-” 修改 , 减小数值“ 确定” 进入下一级菜单或确认当前修改 , 执行当前操作“ 取消” 返回上一级菜单或取消当前修改 , 取消当前操作“ 复位” 系统重新启动 , 正常运行时请勿随意触按2.4液晶显示说明2.4.1主画面液晶显示说明装置上电后,正常运行时液晶屏幕将显示主画面,格式如下:2.4.2保护动作时液晶显示说明本装置能存储 64次动作报告,当保护动作时,液晶屏幕自动显示最新一次保护动作报告, 当一次动作报告中有多个动作元件时, 所有动作元件将滚屏显示,格式如下:2.4.3运行异常时液晶显示说明本装置能存储 64次运行报告,保护装置运行中检测到系统运行异常则立即显示运行报告, 当一次运行报告中有多个异常信息时, 所小数点前三位为整组动作的序号,由装置启动到装置返回为一次整组动作。
小数点后两位为在一次整组中各动作(返回元件的排列次序,在跳闸报告显示中仅显示动作元件。
□□□·□□ □□ □□ □□ □□ □□ □□ □□□□ □□□ □□□·□□ A □□□□□□动作元件的动作时刻年、月、日时、分、秒、毫秒前三个方框为故障相显示 (ABC, 后五个方框为最大故障相电流(以过流保护动作为例保护动作元件系统频率显示装置当前运行的定值区号实时保护 CT 的 A 、 C 相电流平均值实时线电压平均值保护实时时钟,年、月、日、时、分、秒有“ . ”显示时,表示装置正在硬件对时重合闸充电标记, 实心时表示重合闸充电有异常信息将滚屏显示,格式如下:2.4.4自检出错时液晶显示说明本装置能存储 64次装置自检报告,保护装置运行中,硬件自检出错将立即显示自检报告, 当一次自检报告中有多个出错信息时, 所有自检信息将滚屏显示,格式如下:2.4.5命令菜单使用说明本装置不提供单独的复归键,在主画面按‘确认’键可实现复归功能。
