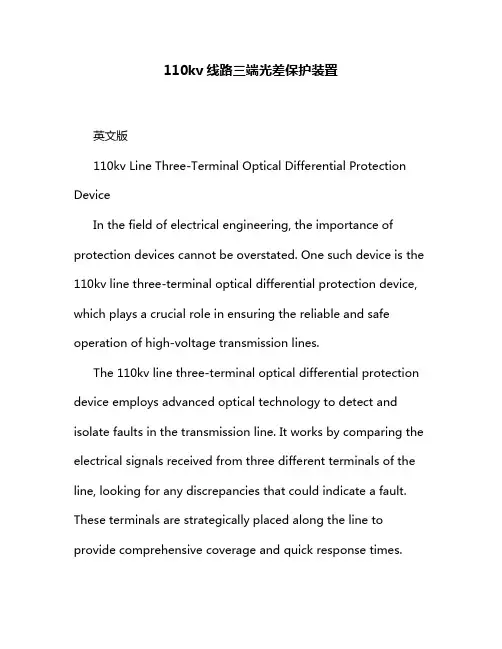

110kv线路三端光差保护装置英文版110kv Line Three-Terminal Optical Differential Protection DeviceIn the field of electrical engineering, the importance of protection devices cannot be overstated. One such device is the 110kv line three-terminal optical differential protection device, which plays a crucial role in ensuring the reliable and safe operation of high-voltage transmission lines.The 110kv line three-terminal optical differential protection device employs advanced optical technology to detect and isolate faults in the transmission line. It works by comparing the electrical signals received from three different terminals of the line, looking for any discrepancies that could indicate a fault. These terminals are strategically placed along the line to provide comprehensive coverage and quick response times.The optical differential protection principle relies on the fact that when there is no fault in the line, the electrical signals received at all terminals should be identical. However, when a fault occurs, the signals will differ, indicating the presence of a problem. By monitoring these signals and comparing them, the protection device can quickly identify the faulted section of the line and isolate it, preventing further damage and ensuring the continued operation of the unaffected sections.The advantages of using the 110kv line three-terminal optical differential protection device are numerous. Firstly, it offers high sensitivity and accuracy, able to detect even the smallest faults. Secondly, its optical technology ensures fast and reliable communication between the terminals, minimizing the chances of misdiagnosis or delayed responses. Additionally, the device's ability to isolate faulted sections quickly reduces downtime and minimizes the impact on the power grid.In conclusion, the 110kv line three-terminal optical differential protection device is an essential component ofmodern high-voltage transmission systems. Its ability to detect and isolate faults quickly and accurately ensures the reliable and safe operation of the power grid, minimizing downtime and maximizing efficiency.中文版110kv线路三端光差保护装置在电气工程领域，保护装置的重要性不言而喻。

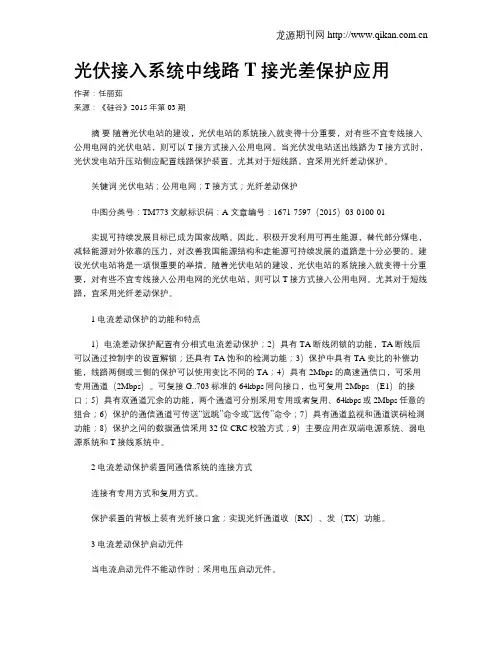

光伏接入系统中线路T接光差保护应用作者：任丽茹来源：《硅谷》2015年第03期摘要随着光伏电站的建设，光伏电站的系统接入就变得十分重要，对有些不宜专线接入公用电网的光伏电站，则可以T接方式接入公用电网。
当光伏发电站送出线路为T接方式时，光伏发电站升压站侧应配置线路保护装置。
尤其对于短线路，宜采用光纤差动保护。
关键词光伏电站；公用电网；T接方式；光纤差动保护中图分类号：TM773 文献标识码：A 文章编号：1671-7597（2015）03-0100-01实现可持续发展目标已成为国家战略。
因此，积极开发利用可再生能源，替代部分煤电，减轻能源对外依靠的压力，对改善我国能源结构和走能源可持续发展的道路是十分必要的。
建设光伏电站将是一项很重要的举措。
随着光伏电站的建设，光伏电站的系统接入就变得十分重要，对有些不宜专线接入公用电网的光伏电站，则可以T接方式接入公用电网。
尤其对于短线路，宜采用光纤差动保护。
1 电流差动保护的功能和特点1）电流差动保护配置有分相式电流差动保护；2）具有TA断线闭锁的功能，TA断线后可以通过控制字的设置解锁；还具有TA饱和的检测功能；3）保护中具有TA变比的补偿功能，线路两侧或三侧的保护可以使用变比不同的TA；4）具有2Mbps的高速通信口，可采用专用通道（2Mbps）。
可复接G..703标准的64kbps同向接口，也可复用2Mbps （E1）的接口；5）具有双通道冗余的功能，两个通道可分别采用专用或者复用、64kbps或2Mbps任意的组合；6）保护的通信通道可传送“远跳”命令或“远传”命令；7）具有通道监视和通道误码检测功能；8）保护之间的数据通信采用32位CRC校验方式；9）主要应用在双端电源系统、弱电源系统和T接线系统中。
2 电流差动保护装置同通信系统的连接方式连接有专用方式和复用方式。
保护装置的背板上装有光纤接口盒；实现光纤通道收（RX）、发（TX）功能。
3 电流差动保护启动元件当电流启动元件不能动作时；采用电压启动元件。

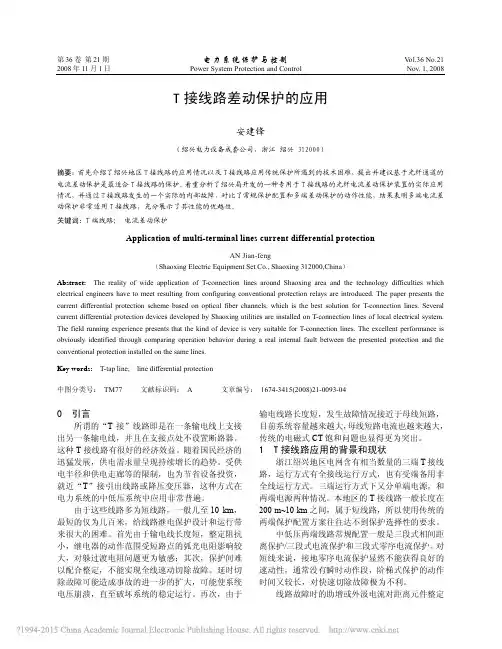

第36卷第21期电力系统保护与控制V ol.36 No.21 2008年11月1日 Power System Protection and Control Nov. 1, 2008T接线路差动保护的应用安建锋（绍兴电力设备成套公司，浙江 绍兴 312000）摘要：首先介绍了绍兴地区T接线路的应用情况以及T接线路应用传统保护所遇到的技术困难，提出并建议基于光纤通道的电流差动保护是最适合T接线路的保护。
着重分析了绍兴局开发的一种专用于T接线路的光纤电流差动保护装置的实际应用情况，并通过T接线路发生的一个实际的内部故障，对比了常规保护配置和多端差动保护的动作性能，结果表明多端电流差动保护非常适用T接线路，充分展示了其性能的优越性。
关键词: T端线路； 电流差动保护Application of multi-terminal lines current differential protectionAN Jian-feng（Shaoxing Electric Equipment Set Co., Shaoxing 312000,China）Abstract: The reality of wide application of T-connection lines around Shaoxing area and the technology difficulties which electrical engineers have to meet resulting from configuring conventional protection relays are introduced. The paper presents the current differential protection scheme based on optical fiber channels, which is the best solution for T-connection lines. Several current differential protection devices developed by Shaoxing utilities are installed on T-connection lines of local electrical system. The field running experience presents that the kind of device is very suitable for T-connection lines. The excellent performance is obviously identified through comparing operation behavior during a real internal fault between the presented protection and the conventional protection installed on the same lines.Key words: T-tap line; line differential protection中图分类号：TM77 文献标识码： A 文章编号： 1674-3415(2008)21-0093-040 引言所谓的“T接”线路即是在一条输电线上支接出另一条输电线，并且在支接点处不设置断路器。

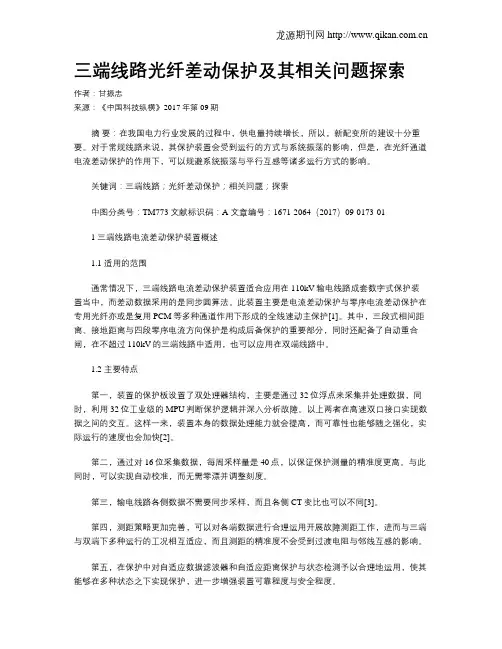

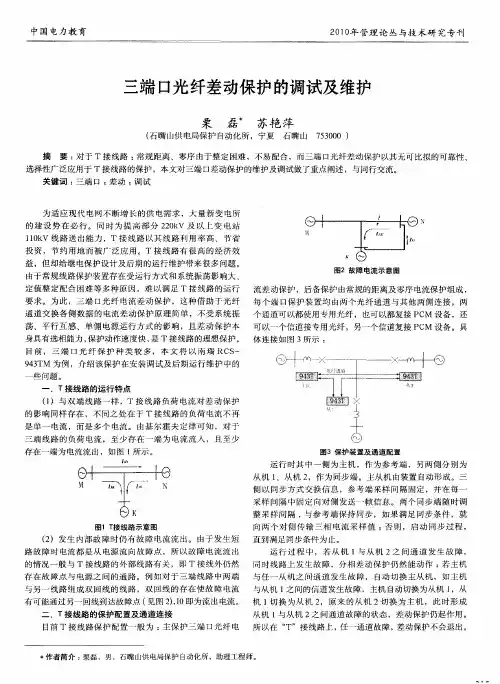

三端线路光纤差动保护及其相关问题探索作者：甘振忠来源：《中国科技纵横》2017年第09期摘要：在我国电力行业发展的过程中，供电量持续增长，所以，新配变所的建设十分重要。
对于常规线路来说，其保护装置会受到运行的方式与系统振荡的影响，但是，在光纤通道电流差动保护的作用下，可以规避系统振荡与平行互感等诸多运行方式的影响。
关键词：三端线路；光纤差动保护；相关问题；探索中图分类号：TM773 文献标识码：A 文章编号：1671-2064（2017）09-0173-011 三端线路电流差动保护装置概述1.1 适用的范围通常情况下，三端线路电流差动保护装置适合应用在110kV输电线路成套数字式保护装置当中，而差动数据采用的是同步圆算法。
此装置主要是电流差动保护与零序电流差动保护在专用光纤亦或是复用PCM等多种通道作用下形成的全线速动主保护[1]。
其中，三段式相间距离、接地距离与四段零序电流方向保护是构成后备保护的重要部分，同时还配备了自动重合闸，在不超过110kV的三端线路中适用，也可以应用在双端线路中。
1.2 主要特点第一，装置的保护板设置了双处理器结构，主要是通过32位浮点来采集并处理数据，同时，利用32位工业级的MPU判断保护逻辑并深入分析故障。
以上两者在高速双口接口实现数据之间的交互。
这样一来，装置本身的数据处理能力就会提高，而可靠性也能够随之强化，实际运行的速度也会加快[2]。
第二，通过对16位采集数据，每周采样量是40点，以保证保护测量的精准度更高。
与此同时，可以实现自动校准，而无需零漂并调整刻度。
第三，输电线路各侧数据不需要同步采样，而且各侧CT变比也可以不同[3]。
第四，测距策略更加完善，可以对各端数据进行合理运用开展故障测距工作，进而与三端与双端下多种运行的工况相互适应，而且测距的精准度不会受到过渡电阻与邻线互感的影响。
第五，在保护中对自适应数据滤波器和自适应距离保护与状态检测予以合理地运用，使其能够在多种状态之下实现保护，进一步增强装置可靠程度与安全程度。

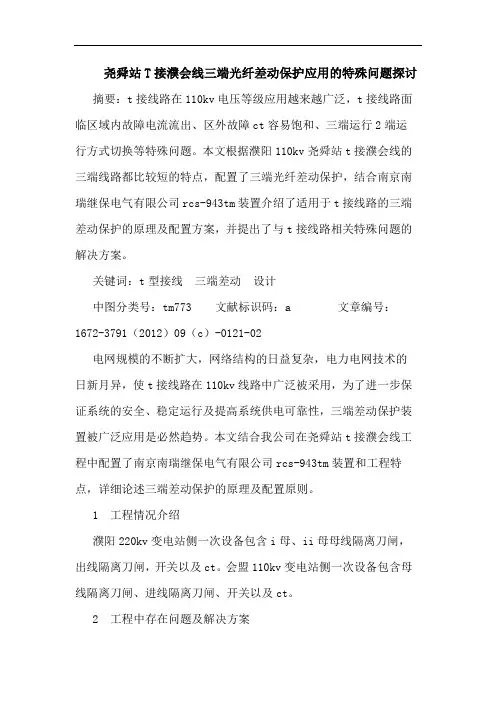

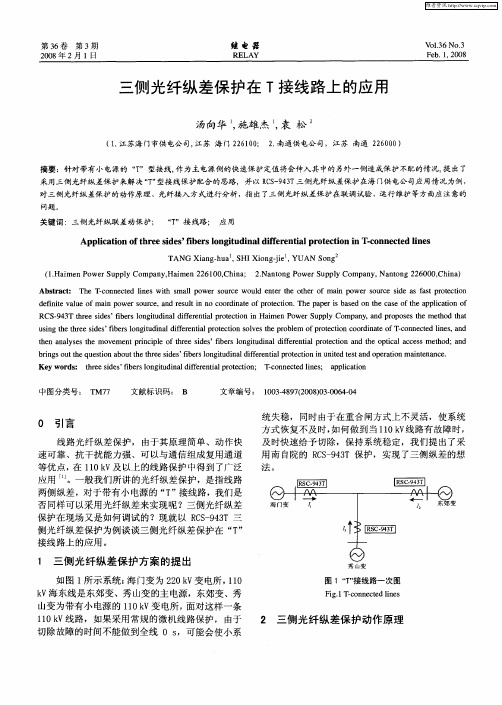

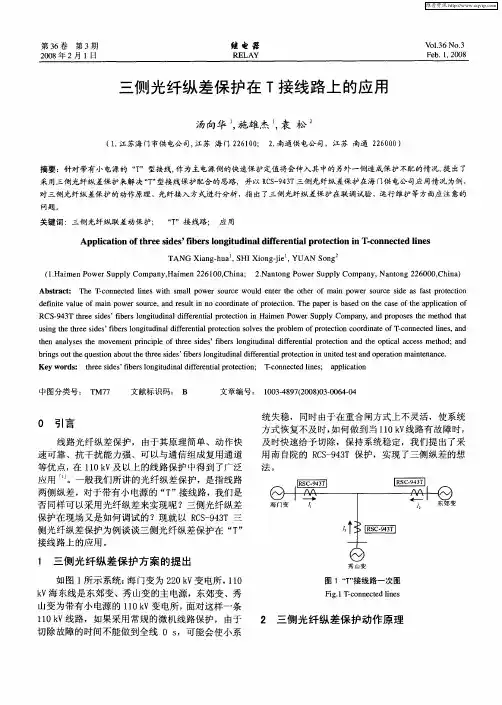

尧舜站T接濮会线三端光纤差动保护应用的特殊问题探讨摘要：t接线路在110kv电压等级应用越来越广泛，t接线路面临区域内故障电流流出、区外故障ct容易饱和、三端运行2端运行方式切换等特殊问题。
本文根据濮阳110kv尧舜站t接濮会线的三端线路都比较短的特点，配置了三端光纤差动保护，结合南京南瑞继保电气有限公司rcs-943tm装置介绍了适用于t接线路的三端差动保护的原理及配置方案，并提出了与t接线路相关特殊问题的解决方案。
关键词：t型接线三端差动设计中图分类号：tm773 文献标识码：a 文章编号：1672-3791（2012）09（c）-0121-02电网规模的不断扩大，网络结构的日益复杂，电力电网技术的日新月异，使t接线路在110kv线路中广泛被采用，为了进一步保证系统的安全、稳定运行及提高系统供电可靠性，三端差动保护装置被广泛应用是必然趋势。
本文结合我公司在尧舜站t接濮会线工程中配置了南京南瑞继保电气有限公司rcs-943tm装置和工程特点，详细论述三端差动保护的原理及配置原则。
1 工程情况介绍濮阳220kv变电站侧一次设备包含i母、ii母母线隔离刀闸，出线隔离刀闸，开关以及ct。
会盟110kv变电站侧一次设备包含母线隔离刀闸、进线隔离刀闸、开关以及ct。
2 工程中存在问题及解决方案2.1 工程现状尧舜110kv变电站侧进线（濮会3）一次侧设备包含进线隔离刀闸，未配置进线ct和开关。
濮会线和濮会3t线路均无光缆。
2.2 保护配置因为线路较短，根据保护配置要求，需选用光纤差动保护，来确保在线路发生故障时能快速切除故障，在下一级故障时，不会无选择性跳闸，扩大事故面积，但t接以后，因接线形式、线路参数、需要保护的范围等均发生了变化，原来的保护已不再满足实际的需要，针对目前这一状况，必须使用t接短线路的三端光纤保护。
2.3 解决方案3 rcs-943tm装置介绍3.1 rcs-943tm应用范围本装置为由微机实现的数字式输电线路成套快速保护装置，可用作中性点直接接地的110kv“t”接输电线路的主保护及后备保护。

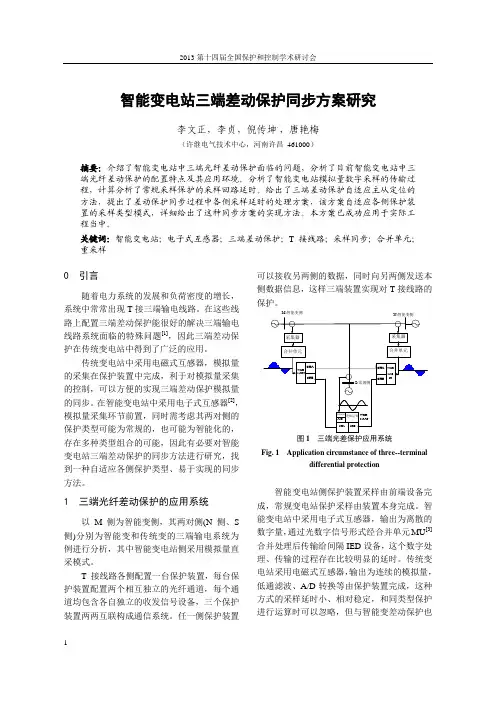

变电站三端光差保护原理变电站三端光差保护是指在变电站中，通过对三个相位电流和电压的监测和比较，实现对三个相位之间的电压差异进行保护的一种保护方式。
它是变电站中一种常用的保护装置，能有效地防止电网中的故障扩大，保护变电站设备的安全运行。
三端光差保护的原理是基于三相平衡原理。
在正常运行情况下，三相的电流和电压应该是完全平衡的。
但是当电网中发生故障或其他异常情况时，可能会导致三个相位之间的电压差异。
这种电压差异可以通过对三个相位电压的监测和比较来判断。
三端光差保护有两种工作方式，分别是主动工作和被动工作。
主动工作是指当电网中发生故障或异常时，保护装置主动动作，切断故障相位的供电。
被动工作是指保护装置只有在检测到故障相位电压差异达到一定阈值时才会动作，切断故障相位的供电。
三端光差保护的主要组成部分包括三端光差保护装置和光纤通信系统。
三端光差保护装置主要由三个单相光差元件组成，每个单相光差元件包括光电二极管、光纤、发光二极管和比较电路。
光纤通信系统则是将三个相位的电流和电压信号传输到保护装置中。
具体的工作过程如下：首先，保护装置接收到三个相位的电流和电压信号。
然后，通过比较电路对三个相位的电压进行比较，计算出电压差异。
如果电压差异超过设定的阈值，则保护装置会判断发生了故障，发出保护信号。
最后，保护信号通过光纤传输到相应的断路器，使其切断故障相位的供电。
三端光差保护具有以下几个优点：首先，它可以快速检测和切除故障相位，从而有效地减少了故障扩大的可能性。
其次，三端光差保护的可靠性较高，可以适应各种不同的故障类型。
此外，它还可以提供更精确的故障定位，有利于维修人员对故障进行快速排除。
然而，三端光差保护也存在一些不足之处。
首先，由于光纤通信系统的使用，需要大量的光纤布线，增加了系统的安装和维护成本。
其次，保护装置的准确性受到光纤传输的影响，如果光纤出现断裂或其他故障，可能导致保护装置无法正常工作。
总的来说，变电站三端光差保护是一种能够有效保护变电站设备安全运行的保护装置。

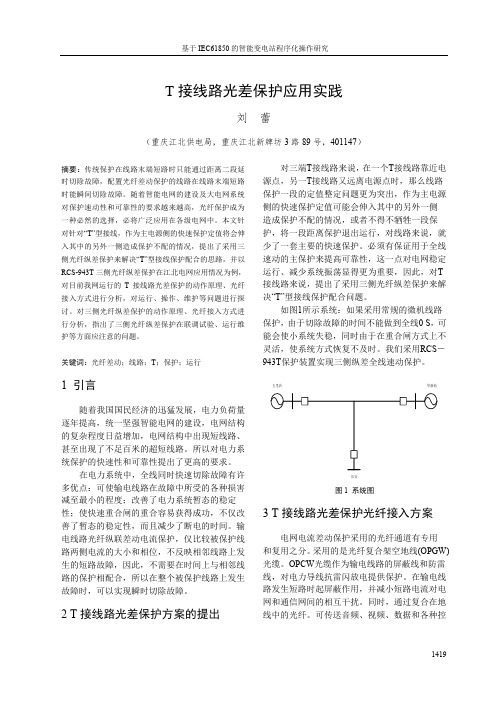

T型输电线路三端光纤差动保护应用实践摘要:T型输电在输电线路中得到了广泛应用。
