下载文档原格式
水泥搅拌桩室配合比试验5.0.1 室配合比试验，应包括水泥品种、水泥掺量和水灰比的确定，外加剂品种及掺量的确定，拌和土各龄期强度的试验等容。
5.0.2 室配合比试验应采用加固工程的地基土、拌和用水和工程拟采用的水泥和外加剂进行。
5.0.3 根据软土含水率的不同和拌和土搅拌的难易程度，水泥浆的水灰比可取0.7～1.3。
5.0.4 根据拌和土强度的要求，水泥用量宜取150～200kg／m3。
5.0.5 拌和土试验龄期可取14d、28d、60d、90d、120d和150d并应绘制拌和土龄期与强度的关系曲线。
5.0.6 试件的成型应按下列程序进行：（1）取适量加固工程区各土层的土样，分别搅拌、揉搓均匀；（2）按选定的水灰比和外加剂掺量，制成水泥浆，搅拌均匀；（3）根据选定的配合比，将土样与水泥浆混合，使用专用的搅拌机进行搅拌；（4）将搅拌均匀的拌和土装入￠5cmX10cm的圆柱形试模中，使用专用的振动台振动密实成型。
5.0.7 拌和土试件应在成型后1～2D拆模，拆模后应立即将拌和土试件放入养护室进行潮湿养护，养护室温度应控制在90％以上。
5.0.8 当搅和土试件养护到规定的龄期时，应进行无侧限抗压强度试验，试验方法见附录A。
水泥搅拌桩材料7.1.1 水下深层水泥搅拌法加固软土地基采用的水泥品种的选择应符合下列规定。
7.1.1.1 水泥可选用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥，必要时也可选用其它品种水泥。
有条件时应选用缓凝水泥，水泥质量均应符合国家现行标准的有关规定。
7.1.1.2 365JT施工前应进行水泥与加固区各层土的室搅拌试验，验证拟用水泥品种对工程土质的匹配性并进行365JT技术经济比较。
7.1.2 水泥浆的外加剂应符合下列规定。
7.1.2.1 当工程采用非缓凝型水泥时，水泥浆中宜掺入型外加剂，其品种和用量应通过试验确定。
外加剂的质量应符合现行国家标准《混凝土外加剂》（GB 8076）和现行行业标准《混凝土外加剂》（JC 473～JC 476）的有关规定。
水泥搅拌桩室内配合比试验5.0.1 室内配合比试验，应包括水泥品种、水泥掺量和水灰比的确定，外加剂品种及掺量的确定，拌和土各龄期强度的试验等内容。
5.0.2 室内配合比试验应采用加固工程的地基土、拌和用水和工程拟采用的水泥和外加剂进行。
5.0.3 根据软土含水率的不同和拌和土搅拌的难易程度，水泥浆的水灰比可取0.7～1.3。
5.0.4 根据拌和土强度的要求，水泥用量宜取150～200kg／m3。
5.0.5 拌和土试验龄期可取14d、28d、60d、90d、120d和150d并应绘制拌和土龄期与强度的关系曲线。
5.0.6 试件的成型应按下列程序进行：（1）取适量加固工程区各土层的土样，分别搅拌、揉搓均匀；（2）按选定的水灰比和外加剂掺量，制成水泥浆，搅拌均匀；（3）根据选定的配合比，将土样与水泥浆混合，使用专用的搅拌机进行搅拌；（4）将搅拌均匀的拌和土装入￠5cmX10cm的圆柱形试模中，使用专用的振动台振动密实成型。
5.0.7 拌和土试件应在成型后1～2D内拆模，拆模后应立即将拌和土试件放入养护室进行潮湿养护，养护室温度应控制在90％以上。
5.0.8 当搅和土试件养护到规定的龄期时，应进行无侧限抗压强度试验，试验方法见附录A。
水泥搅拌桩材料7.1.1 水下深层水泥搅拌法加固软土地基采用的水泥品种的选择应符合下列规定。
7.1.1.1 水泥可选用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥，必要时也可选用其它品种水泥。
有条件时应选用缓凝水泥，水泥质量均应符合国家现行标准的有关规定。
7.1.1.2 365JT施工前应进行水泥与加固区内各层土的室内搅拌试验，验证拟用水泥品种对工程土质的匹配性并进行365JT技术经济比较。
7.1.2 水泥浆的外加剂应符合下列规定。
7.1.2.1 当工程采用非缓凝型水泥时，水泥浆中宜掺入型外加剂，其品种和用量应通过试验确定。
外加剂的质量应符合现行国家标准《混凝土外加剂》（GB 8076）和现行行业标准《混凝土外加剂》（JC 473～JC 476）的有关规定。

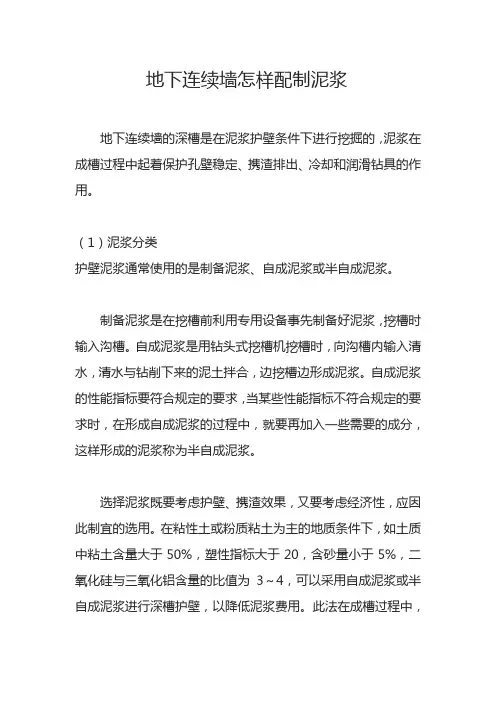

地下连续墙怎样配制泥浆地下连续墙的深槽是在泥浆护壁条件下进行挖掘的，泥浆在成槽过程中起着保护孔壁稳定、携渣排出、冷却和润滑钻具的作用。
（1）泥浆分类护壁泥浆通常使用的是制备泥浆、自成泥浆或半自成泥浆。
制备泥浆是在挖槽前利用专用设备事先制备好泥浆，挖槽时输入沟槽。
自成泥浆是用钻头式挖槽机挖槽时，向沟槽内输入清水，清水与钻削下来的泥土拌合，边挖槽边形成泥浆。
自成泥浆的性能指标要符合规定的要求，当某些性能指标不符合规定的要求时，在形成自成泥浆的过程中，就要再加入一些需要的成分，这样形成的泥浆称为半自成泥浆。
选择泥浆既要考虑护壁、携渣效果，又要考虑经济性，应因此制宜的选用。
在粘性土或粉质粘土为主的地质条件下，如土质中粘土含量大于50%，塑性指标大于20，含砂量小于5%，二氧化硅与三氧化铝含量的比值为3～4，可以采用自成泥浆或半自成泥浆进行深槽护壁，以降低泥浆费用。
此法在成槽过程中，泥浆的密度通过调节进水量和钻进速度来控制。
采用直接输入清水造浆，应通过导管从钻机钻头孔射出，不得将水直接注入槽内。
（2）泥浆的成分制备泥浆中最常用的是膨润土泥浆，它的主要成分是膨润土和水，另外，还要适当地加入外加剂，外加剂的种类有分散剂、增粘剂、加重剂和防漏剂等。
膨润土是一种颗粒极细、遇水显著膨胀、粘性和可塑性都很大的特殊粘土，它是经加热干燥和粉碎之后，用旋流分离器按其粉末粒径大小分级后出售的。
膨润土的主要成分是蒙脱石，其基本特征是具有触变性能、湿胀性能和胶体性能。
循环泥浆在使用时，会混入水泥中的Ca++离子、地下水或土中的Na+离子或Mg+离子，使泥浆相对密度增大，粘度和凝胶化倾向增大，泥皮的形成能力降低，使膨润土凝聚而泥水分离，这不仅影响施工的精度，而且可能造成槽壁坍塌。
分散剂的作用是，提高膨润土颗粒的电位。
提高其负电荷，增大相互间排斥力，抵消由于混入的阳离子产生电位中和而带来的有害影响;通过与有害离子的反应使有害离子产生惰性;置换吸附在膨润土表面的有害离子。
顶管施工过程中顶力控制的关键是最大限度地降低顶进阻力，而降低顶进阻力最有效方法是注射触变泥浆减阻——在管外壁与土层之间注射润滑浆，形成一条完整的环状的泥浆润滑套，从而大大地减少顶进阻力。
1、触变泥浆释义膨润土分散在水中，其片状颗粒表面带负电荷，端头带正电荷。
当膨润土含量较多时，颗粒之间由于正负电相互吸引而形成一个网架结构，泥土实际呈胶凝状态，经触动后，颗粒之间的连接电键即遭到破坏，释放出网架中的水使膨润土分散体随之变稀。
如果外界因素停止作用，分散体又变稠形成凝胶体。
这种当浆液受到剪切时，稠度变小，停止剪切时，稠度又增加的性质称为触变性，相应的水分散体称为触变泥浆。
2、工作原理（1）注浆顶管机的直径一般要比管道直径大2-5cm.由于这个管道直径差的存在，管道与周围土体之间存在的间隙会被从注浆孔注入的泥浆填满。
泥浆是一种混合液，在压力作用下和土体接触并渗入土层中，慢慢扩散开，并与周围土体形成一个整体。
随着渗入量的增加，土体与泥浆将会形成一层致密的渗透块，同时在泥浆压力的作用下，块与块之间紧密结合，这样就在管道周围形成了一个稳定的泥浆和土体组合而成的泥浆套。
这个泥浆套的形成阻止了泥浆继续向外面土层渗透，同时在泥浆压力的作用下泥浆会流动到管道底下，当四周都形成泥浆套时就能支撑周围土体起到浮力的作用，这样管道与周围土层中间就隔着一层流动的泥浆，且保持为湿润摩擦，这是摩擦系数很小的摩擦阻力状态。
（2）补浆因为随着顶管顶进距离的增加，注入的泥浆随着管道往前渗透、扩散，已形成的泥浆套就会变稀薄，土体就会压向管道四周，同时管壁阻力就会急速上升。
为此，在管道推进过程中需要对后面顶进的管道不断均匀的进行补充泥浆，使后面推进的管道周围与前面的管周围一样形成连续的泥浆套，并保持与土压力一致。
一般补充泥浆的孔道数量和问距要根据管道直径、管道顶进的速度、土质情况等因素来确定。
通常情况下每隔2-5节管道设置。
3、注浆材料一般是以淡水为基础，以膨润土为主要材料，以CMC（粉末化学浆糊）或其他高分子材料等为辅助材料的一种均匀混合溶液，通过泥浆搅拌系统搅拌成浆，并保持循环10min以后方可使用。
泥浆处理方法(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一、泥浆制备泥浆选用优质膨润土造浆，泥浆比重控制在～范围，试验泥浆的全部性能指标，并在钻进中定期检验泥浆比重、粘度、含砂率、胶体率等，填写泥浆试验记录表。
泥浆循环使用，废弃泥浆沉淀后妥善处理。
1、粘土的选择：可选择选用优质膨润土造浆，泥浆比重控制在～范围，也可就地选择黏粒含量大于50%,塑性指数≥20，含砂量小于5%的优质粘土。
2、高质量泥浆的配合比：泥浆比重为。
每立方米泥浆：膨润土200Kg、优质黄土150 Kg,纯碱5Kg、水1000Kg。
3、泥浆的调制：泥浆制造机调制泥浆或在造浆池中造浆。
4、调制泥浆的粘土用量计算：每桩粘土用量=泥浆量*5、在施工中泥浆性能指标的测定：a、相对密度可用NB-1泥浆相对密度计测定，其方法是将要量测的泥浆装满泥浆杯，加盖并清洗从小孔中溢出的泥浆，然后置于支架上，移动游码，使杠杆呈水平状态，读出游码左侧所示刻度，即为泥浆的相对密度。
b、粘度可用1006型标准漏斗粘度计测定，其测定方法是用两个开口杯分别量取200ml和500ml的泥浆，通过过滤网滤出砂粒后，将700ml泥浆注入漏斗，然后使泥浆从漏斗中流出，流满500ml量杯所需的时间（s），即为所测泥浆的粘度。
c、含砂率可用NA-1型含砂率计测定，其测定方法是将调好的泥浆50ml倒进含砂率计，然后再倒清水，将仪器口塞紧摇动1min，使泥浆与水混和均匀，再将仪器垂直静放3min，仪器下端沉淀物的体积乘2就是含砂率。
d、胶体率的测定方法是将100ml泥浆倒入100ml的量杯中，用玻璃片盖上，静置24h后，量杯上部泥浆可能澄清为水，测量其体积如为Lml，则胶体率为（100-L）％。
e、失水率（ml/30min）的测定方法是用一张12cm×12cm的滤纸，置于水平玻璃板上，中央画一直径3cm的园圈，30min后，测量湿园圈的平均直径减去泥浆坍平的直径（mm），即为失水率。
实验心得体会与收获(通用10篇)实验心得体会与收获篇1经过半年的生化实验的学习让我受益菲浅。
在生化实验课即将结束之时，我对在这半年来的学习进行了总结，总结这一年来的收获与不足。
取之长、补之短，在今后的学习和工作中有所受用。
这半年的生化实验主要有folin-酚法测蛋白稀碱法提取酵母RNA醋酸纤维薄膜电泳RNA定量测定-UV吸收法纤维素酶活力的测定最适PH选取菲林试剂热滴定定糖法肌糖元的酵解作用N-末端氨基酸残基的测定--DNS-CL法柱层析分离色素凯式定氮法等实验。
在这些实验中，凯式定氮法是给我印象最深的一个实验，因为这个实验使我认识了改良式凯式蒸馏仪的基本结构，同样的也让我透过这次实验掌握了凯式定氮法的操作技术。
在这次实验中，我和我的同组者-韩文志犯了一些错误，而且是很不就应犯的错误，我们都忘了在做实验时要加入新的沸石，这是个很低级的错误，差点引起溶液的暴沸。
透过这次错误我认识到，很多知识，即使是老师在怎样说，它也只是理论，当我们不能把它应用到实践中去时，它对我们都是毫无好处的。
此刻更深的认识到了理论结合实际的观点。
在这次实验中我们损坏了改良式凯式蒸馏仪，并且赔了钱，钱不是问题，重要的是操作的问题，我觉得我们在做实验时还是对仪器不是很熟悉，做实验时不认真。
还有一个是柱层析分离色素，这个实验主要是掌握吸附层析的原理和操作技术，我记得这次实验我是第二个到的实验室，当时还很有成就感，进来后就称菠菜，还有研磨，这是很累人的活，我觉得，因为想把它研磨的好些，又想快点做实验，于是就一向磨一向磨，直到做下一步时才觉得手腕有点累。
我记得在加棉花时，由于不明白就应加多厚，提取色素时还很是胆战心惊的。
我觉得在这个实验中，装柱这一步是很重要的，于是我们很留意的装，直到柱面很平。
直到最后，分离色素后，看到我们的色带分离的很好，很是高兴。
半年实验做下来，最“苦”的要数“菲林试剂热滴定定糖法”这个实验了。
这个实验要求我们正确掌握滴定管的使用方法和热滴定的终点。
实验反思与收获心得体会(通用10篇)实验反思与收获心得体会篇1从12月末进入实验室以来到现在，我概括为第一阶段，感觉上是比较合适的。
今天要去把细胞从-70度冰箱转移到液氮中，然后就可以回家过年了。
大概年初四左右pandamumu姐姐又要来学校了，显然我也必然会在她来学校之后三四天内回来。
为什么我心血来潮想写这么些东西呢?因为，我在我们年级里算比较早进入实验室的，纵向对比、大二寒假进入也是很早的了。
我的同年级的朋友对“进入实验室”还了解得不多，“仰视”的同学经常会问：“你最近在研究什么啊?”“你发现什么奇怪的现象了吗?”“俯视”的同学经常会问：“你今天又洗了多少管子啊?”“杀老鼠好玩吗?”笼统地回答一下：如果一个人进了实验室第一个月内就有自己的课题，然后就开始开始着手研究并且有所发现了，那是大牛人;当然，进实验室以后也不能甘心就学洗管子、杀老鼠，很多东西都是只有在实验室里才能学会的，比如“实验室文化”、哥哥姐姐们项目的具体进展和你可以往哪些方向设计自己的课题、甚至每一种细胞的伺候方法都是不一样的——每一代要养好有什么经验……不了解这些知识，自己设计project会很空泛、很不具有科学性，甚至只是变相的“简单重复”。
我曾经看到过一篇sjtu的人建议刚进实验的小朋友要注意的东西，我看后的确觉得很无聊，似乎是人人皆知的。
比如他说“要多讨教师兄师姐的经验”，废话，哪有先自己摸索经验的人嘛!再比如他说“不要把所有时间花在实验台上，要学会查阅文献”，废话，实验资源有限，你想一直花在实验台上也不现实。
我还是结合自己的经验教训谈谈我的体会。
有些套话比如细心、踏实，没什么好多说的。
第一是要胆大。
刚学习养细胞的时候，一直害怕染菌、加错药……然后pandamumu姐姐还在边上监工，我反而做得很慢，有时拿枪的手也会抖的，然后加完一样，想了半天，才放心。
后来才发现，其实操作规范的话是不大可能染菌的，做的时候胆子越是大、动作越是快，效果越好。
