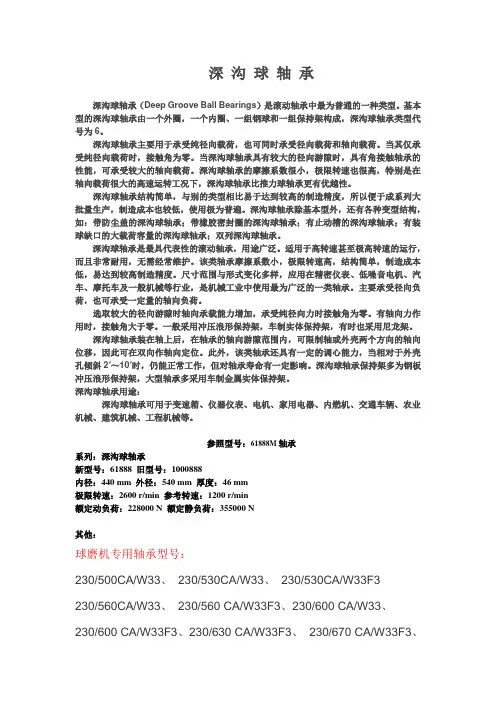

深沟球轴承深沟球轴承（Deep Groove Ball Bearings）是滚动轴承中最为普通的一种类型。

基本型的深沟球轴承由一个外圈，一个内圈、一组钢球和一组保持架构成，深沟球轴承类型代号为6。

深沟球轴承主要用于承受纯径向载荷，也可同时承受径向载荷和轴向载荷。

当其仅承受纯径向载荷时，接触角为零。

当深沟球轴承具有较大的径向游隙时，具有角接触轴承的性能，可承受较大的轴向载荷。

深沟球轴承的摩擦系数很小，极限转速也很高，特别是在轴向载荷很大的高速运转工况下，深沟球轴承比推力球轴承更有优越性。

深沟球轴承结构简单，与别的类型相比易于达到较高的制造精度，所以便于成系列大批量生产，制造成本也较低，使用极为普遍。

深沟球轴承除基本型外，还有各种变型结构，如：带防尘盖的深沟球轴承；带橡胶密封圈的深沟球轴承；有止动槽的深沟球轴承；有装球缺口的大载荷容量的深沟球轴承；双列深沟球轴承。

深沟球轴承是最具代表性的滚动轴承，用途广泛。

适用于高转速甚至极高转速的运行，而且非常耐用，无需经常维护。

该类轴承摩擦系数小，极限转速高，结构简单，制造成本低，易达到较高制造精度。

尺寸范围与形式变化多样，应用在精密仪表、低噪音电机、汽车、摩托车及一般机械等行业，是机械工业中使用最为广泛的一类轴承。

主要承受径向负荷，也可承受一定量的轴向负荷。

选取较大的径向游隙时轴向承载能力增加，承受纯径向力时接触角为零。

有轴向力作用时，接触角大于零。

一般采用冲压浪形保持架，车制实体保持架，有时也采用尼龙架。

深沟球轴承装在轴上后，在轴承的轴向游隙范围内，可限制轴或外壳两个方向的轴向位移，因此可在双向作轴向定位。

此外，该类轴承还具有一定的调心能力，当相对于外壳孔倾斜2′～10′时，仍能正常工作，但对轴承寿命有一定影响。

深沟球轴承保持架多为钢板冲压浪形保持架，大型轴承多采用车制金属实体保持架。

深沟球轴承用途：深沟球轴承可用于变速箱、仪器仪表、电机、家用电器、内燃机、交通车辆、农业机械、建筑机械、工程机械等。

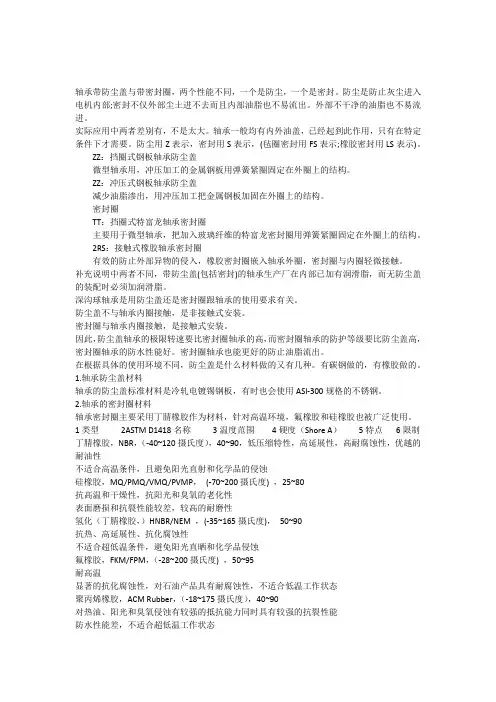

轴承带防尘盖与带密封圈，两个性能不同，一个是防尘，一个是密封。

防尘是防止灰尘进入电机内部;密封不仅外部尘土进不去而且内部油脂也不易流出。

外部不干净的油脂也不易流进。

实际应用中两者差别有，不是太大。

轴承一般均有内外油盖，已经起到此作用，只有在特定条件下才需要。

防尘用Z表示，密封用S表示，(毡圈密封用FS表示;橡胶密封用LS表示)。

ZZ：挡圈式钢板轴承防尘盖微型轴承用，冲压加工的金属钢板用弹簧紧圈固定在外圈上的结构。

ZZ：冲压式钢板轴承防尘盖减少油脂渗出，用冲压加工把金属钢板加固在外圈上的结构。

密封圈TT：挡圈式特富龙轴承密封圈主要用于微型轴承，把加入玻璃纤维的特富龙密封圈用弹簧紧圈固定在外圈上的结构。

2RS：接触式橡胶轴承密封圈有效的防止外部异物的侵入，橡胶密封圈嵌入轴承外圈，密封圈与内圈轻微接触。

补充说明中两者不同，带防尘盖(包括密封)的轴承生产厂在内部已加有润滑脂，而无防尘盖的装配时必须加润滑脂。

深沟球轴承是用防尘盖还是密封圈跟轴承的使用要求有关。

防尘盖不与轴承内圈接触，是非接触式安装。

密封圈与轴承内圈接触，是接触式安装。

因此，防尘盖轴承的极限转速要比密封圈轴承的高，而密封圈轴承的防护等级要比防尘盖高，密封圈轴承的防水性能好。

密封圈轴承也能更好的防止油脂流出。

在根据具体的使用环境不同，防尘盖是什么材料做的又有几种。

有碳钢做的，有橡胶做的。

1.轴承防尘盖材料轴承的防尘盖标准材料是冷轧电镀锡钢板，有时也会使用ASI-300规格的不锈钢。

2.轴承的密封圈材料轴承密封圈主要采用丁腈橡胶作为材料，针对高温环境，氟橡胶和硅橡胶也被广泛使用。

1类型2ASTM D1418名称3温度范围4硬度（Shore A）5特点6限制丁腈橡胶，NBR，（-40~120摄氏度），40~90，低压缩特性，高延展性，高耐腐蚀性，优越的耐油性不适合高温条件，且避免阳光直射和化学品的侵蚀硅橡胶，MQ/PMQ/VMQ/PVMP，(-70~200摄氏度) ，25~80抗高温和干燥性，抗阳光和臭氧的老化性表面磨损和抗裂性能较差，较高的耐磨性氢化（丁腈橡胶，）HNBR/NEM ，(-35~165摄氏度)，50~90抗热、高延展性、抗化腐蚀性不适合超低温条件，避免阳光直晒和化学品侵蚀氟橡胶，FKM/FPM，（-28~200摄氏度) ，50~95耐高温显著的抗化腐蚀性，对石油产品具有耐腐蚀性，不适合低温工作状态聚丙烯橡胶，ACM Rubber，（-18~175摄氏度），40~90对热油、阳光和臭氧侵蚀有较强的抵抗能力同时具有较强的抗裂性能防水性能差，不适合超低温工作状态警告！在200摄氏度以下的正常工作条件轴承防尘盖氟橡胶是安全、无害的，但是超过300摄氏度的极限温度，即相当于切割钢管的火光，氟橡胶就会释放出烟雾。

深沟球轴承基本知识一、深沟球轴承基本参数：深沟球轴承是滚动轴承中最为普通的一种类型。

基本型的深沟球轴承由一个外圈，一个内圈、一组钢球和一组保持架构成。

深沟球轴承类型有单列和双列两种，深沟球结构还分密封和开式两种结构，开式是指轴承不带密封结构，密封型深沟球分为防尘密封和防油密封。

防尘密封盖材料为钢板冲压，只起到简单的防止灰尘进入轴承滚道。

防油型为接触式油封，能有效的阻止轴承内的润滑脂外溢。

单列深沟球轴承类型代号为6，双列深沟球轴承代号为4。

其结构简单，使用方便，是生产最普遍，应用最广泛的一类轴承。

二、深沟球轴承内径尺寸如何计算？轴承型号与内孔径是有关系的。

轴承外径需查手册。

一般需根据轴承内径及其它参数，查手册才能知道外径、宽度以及轴承的具体型号。

轴承内径的计算方法如下:1.内径在10mm以内的表示方法为62/9 斜杠后面为轴承内径尺寸9mm2.内径在10mm到20mm之间（不包括20mm) 基本代号为00 01 02 03 分别代表内径为10mm 12mm 15mm 17mm如 6201 后面两位数字为01就代表内径为12mm3.内径20mm到490mm之间用轴承代号的后两位乘以5 例如 6020后两位数字为20乘以5后内径尺寸为100mm4.内径大于490mm 也是用斜杠表示 62/1000 内径尺寸为1000mm三、常见深沟球轴承规格如下：四、深沟球轴承安装方法：1.方法一：压入配合轴承内圈与轴使紧配合，外圈与轴承座孔是较松配合时，可用压力机将轴承先压装在轴上，然后将轴连同轴承一起装入轴承座孔内，压装时在轴承内圈端面上，垫一软金属材料做的装配套管（铜或软钢），轴承外圈与轴承座孔紧配合，内圈与轴为较松配合时，可将轴承先压入轴承座孔内，这时装配套管的外径应略小于座孔的直径.如果轴承套圈与轴及座孔都是紧配合时，安装室内圈和外圈要同时压入轴和座孔，装配套管的结构应能同时押紧轴承内圈和外圈的端面。

2.方法二：加热配合通过加热轴承或轴承座，利用热膨胀将紧配合转变为松配合的安装方法.是一种常用和省力的安装方法.此法适于过盈量较大的轴承的安装，热装前把轴承或可分离型轴承的套圈放入油箱中均匀加热80-100℃，然后从油中取出尽快装到轴上，为防止冷却后内圈端面和轴肩贴合不紧，轴承冷却后可以再进行轴向紧固.轴承外圈与轻金属制的轴承座紧配合时，采用加热轴承座的热装方法，可以避免配合面受到擦伤。

深沟球轴承是一种常见的滚动轴承，它具有许多特点使得它在工业生产中得到广泛的应用。

两面带密封圈的深沟球轴承作为深沟球轴承的一种特殊类型，在这些特点上有一些独特之处。

本文将就两面带密封圈的深沟球轴承的特点进行详细的介绍和分析。

一、优秀的密封性能两面密封圈的深沟球轴承在密封性能方面表现出色，它采用了双层密封结构，不仅能有效阻止外界灰尘、水分等杂质进入轴承内部，还可以防止润滑脂的流失。

这一特点使得两面带密封圈的深沟球轴承在潮湿、多尘、易受污染的工作环境中能够保持良好的工作状态，延长使用寿命，降低维护成本。

二、适用于高速运转两面带密封圈的深沟球轴承的密封圈采用低摩擦橡胶材质制成，有效降低了密封圈的摩擦阻力，有利于减小轴承运转时的能量损耗。

密封圈的设计考虑了轴承运转时的内部润滑情况，使得两面带密封圈的深沟球轴承适用于高速运转情况，能够保持良好的润滑和密封效果。

三、减少润滑脂的消耗由于两面带密封圈的深沟球轴承采用双层密封结构，外层密封圈防止外界杂质进入轴承内部，内层密封圈防止润滑脂流失，通过这种设计，轴承内的润滑脂消耗减少，有利于延长轴承的润滑周期，减少维护频率，提高轴承的可靠性。

四、优异的抗污染能力两面带密封圈的深沟球轴承密封性能良好，对外界的灰尘、水分等杂质有良好的阻隔作用，保持了轴承内部的洁净环境。

这使得轴承能够在污染严重的工作环境中稳定运转，保持良好的工作状态，降低了轴承的故障率，提高了设备的可靠性和稳定性。

五、安装方便两面带密封圈的深沟球轴承设计合理，安装便捷，可以在设备维护时快速更换，减少了维护时间，提高了工作效率。

密封圈采用轴向拉伸结构，能够更好地固定在轴承外圈上，保证了密封效果，确保了设备运转的安全性。

在工业生产中，两面带密封圈的深沟球轴承因其独特的特点，被广泛应用于食品加工、农业机械、化工设备、医疗设备等领域。

它的优秀密封性能、适用于高速运转、减少润滑脂消耗、优异的抗污染能力和便捷的安装方式，使得设备在使用过程中能够稳定、可靠地工作，提高了生产效率，降低了生产成本，受到了广大用户的青睐。

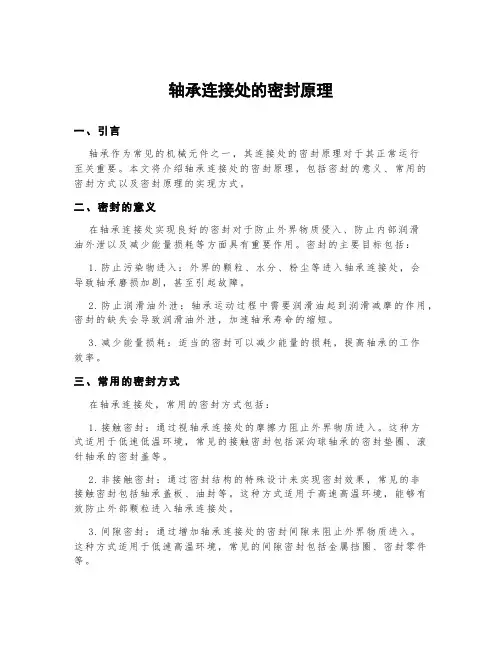

轴承连接处的密封原理一、引言轴承作为常见的机械元件之一，其连接处的密封原理对于其正常运行至关重要。

本文将介绍轴承连接处的密封原理，包括密封的意义、常用的密封方式以及密封原理的实现方式。

二、密封的意义在轴承连接处实现良好的密封对于防止外界物质侵入、防止内部润滑油外泄以及减少能量损耗等方面具有重要作用。

密封的主要目标包括：1.防止污染物进入：外界的颗粒、水分、粉尘等进入轴承连接处，会导致轴承磨损加剧，甚至引起故障。

2.防止润滑油外泄：轴承运动过程中需要润滑油起到润滑减摩的作用，密封的缺失会导致润滑油外泄，加速轴承寿命的缩短。

3.减少能量损耗：适当的密封可以减少能量的损耗，提高轴承的工作效率。

三、常用的密封方式在轴承连接处，常用的密封方式包括：1.接触密封：通过视轴承连接处的摩擦力阻止外界物质进入。

这种方式适用于低速低温环境，常见的接触密封包括深沟球轴承的密封垫圈、滚针轴承的密封盖等。

2.非接触密封：通过密封结构的特殊设计来实现密封效果，常见的非接触密封包括轴承盖板、油封等。

这种方式适用于高速高温环境，能够有效防止外部颗粒进入轴承连接处。

3.间隙密封：通过增加轴承连接处的密封间隙来阻止外界物质进入。

这种方式适用于低速高温环境，常见的间隙密封包括金属挡圈、密封零件等。

四、密封原理的实现方式在轴承连接处实现密封原理的主要方式包括：1.形变密封：通过密封结构的形变来实现密封效果。

例如，利用橡胶材料的变形性能，将密封零件安装在轴承连接处，形成安全可靠的密封结构。

2.摩擦密封：利用密封间隙的摩擦力来阻止外界物质的进入。

通过控制密封零件与连接处的摩擦力，可以实现有效的密封效果。

3.压力密封：利用压力差来实现密封效果。

通过增加密封结构内的压力，使得连接处的压力高于外界，从而阻止外界物质的进入。

五、总结轴承连接处的密封原理对于轴承的正常运行至关重要。

合理选择密封方式和实现方式，可以有效防止外界物质侵入、防止润滑油外泄，提高轴承的工作效率和使用寿命。

nsk深沟球轴承手册第一章：深沟球轴承的介绍深沟球轴承是一种常用的轴承类型，它具有结构简单、使用方便、使用寿命长等优点，因此在各种机械设备中得到广泛应用。

本手册将介绍NSK深沟球轴承的相关知识和使用方法，希望能够帮助广大用户更好地了解和使用深沟球轴承。

第二章：深沟球轴承的结构和工作原理深沟球轴承主要由内、外圈、滚动体、保持架和密封件等组成。

其工作原理是利用滚动体在内、外圈之间滚动，从而减小摩擦和能量损耗，达到支撑和旋转机械设备的目的。

第三章：深沟球轴承的参数说明在选型和使用深沟球轴承时，需要了解一些相关的参数，包括轴承型号、尺寸、负载能力、转速限制和公差等。

本章将详细介绍这些参数的含义和计算方法，方便用户根据具体情况选用合适的轴承。

第四章：深沟球轴承的安装和维护轴承的安装和维护是影响轴承寿命和工作性能的重要因素，本章将详细介绍轴承的安装方法、安装工具、润滑剂选择和轴承的定期检查等内容，帮助用户正确安装和维护深沟球轴承。

第五章：深沟球轴承的故障分析和处理在使用过程中，轴承可能会出现各种故障，如噪音、振动、过热等。

本章将介绍这些故障的可能原因和处理方法，帮助用户及时发现和排除故障，保证设备正常运行。

第六章：深沟球轴承的应用领域深沟球轴承广泛应用于各种机械设备中，包括电机、汽车、农机、航空航天等领域。

本章将介绍深沟球轴承在这些领域的具体应用情况，为用户提供参考。

第七章：NSK深沟球轴承的产品系列NSK作为全球领先的轴承制造商之一，拥有丰富的深沟球轴承产品系列，能够满足不同用户的需求。

本章将介绍NSK深沟球轴承的产品系列和特点，帮助用户选择适合自己需求的轴承产品。

结语希望通过本手册的介绍，用户能够更全面地了解和掌握NSK深沟球轴承的相关知识，以及正确使用和维护深沟球轴承的方法。

祝愿大家在使用过程中，轴承能够发挥最佳的性能，为设备的正常运行和生产效率贡献力量。

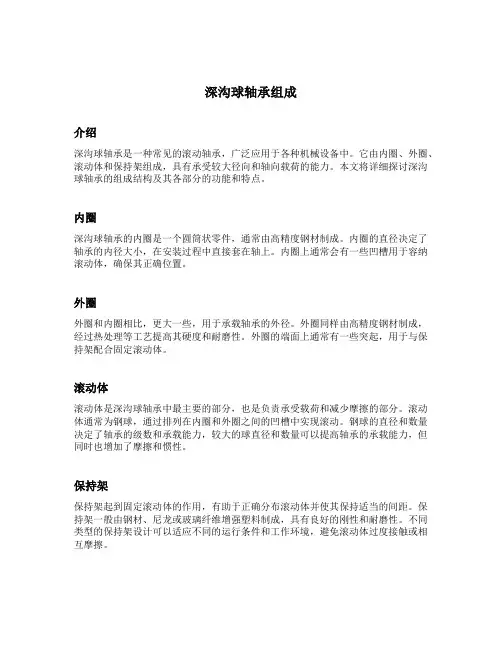

深沟球轴承组成介绍深沟球轴承是一种常见的滚动轴承，广泛应用于各种机械设备中。

它由内圈、外圈、滚动体和保持架组成，具有承受较大径向和轴向载荷的能力。

本文将详细探讨深沟球轴承的组成结构及其各部分的功能和特点。

内圈深沟球轴承的内圈是一个圆筒状零件，通常由高精度钢材制成。

内圈的直径决定了轴承的内径大小，在安装过程中直接套在轴上。

内圈上通常会有一些凹槽用于容纳滚动体，确保其正确位置。

外圈外圈和内圈相比，更大一些，用于承载轴承的外径。

外圈同样由高精度钢材制成，经过热处理等工艺提高其硬度和耐磨性。

外圈的端面上通常有一些突起，用于与保持架配合固定滚动体。

滚动体滚动体是深沟球轴承中最主要的部分，也是负责承受载荷和减少摩擦的部分。

滚动体通常为钢球，通过排列在内圈和外圈之间的凹槽中实现滚动。

钢球的直径和数量决定了轴承的级数和承载能力，较大的球直径和数量可以提高轴承的承载能力，但同时也增加了摩擦和惯性。

保持架保持架起到固定滚动体的作用，有助于正确分布滚动体并使其保持适当的间距。

保持架一般由钢材、尼龙或玻璃纤维增强塑料制成，具有良好的刚性和耐磨性。

不同类型的保持架设计可以适应不同的运行条件和工作环境，避免滚动体过度接触或相互摩擦。

密封结构深沟球轴承通常具有一种密封结构来防止灰尘、水分和其他污染物进入轴承内部。

常见的密封结构包括金属密封和橡胶密封。

金属密封在外圈和内圈之间焊接或卡住一块金属片，起到密封作用。

橡胶密封则使用橡胶圈或唇形密封圈，具有良好的密封性能和耐腐蚀性。

组装和安装深沟球轴承的组装和安装需要一定的技巧和注意事项。

在组装过程中，需要确保内圈、外圈和滚动体的清洁度，以免引入外来物质导致摩擦和损坏。

在安装过程中，应根据轴承的型号和尺寸选择合适的安装工具，并遵循正确的安装顺序和方法。

同时，应定期检查并维护轴承，确保其正常运行。

使用注意事项在使用深沟球轴承时，需要注意以下几点：1.轴承的负荷不应超过其承载能力范围，以免损坏轴承。

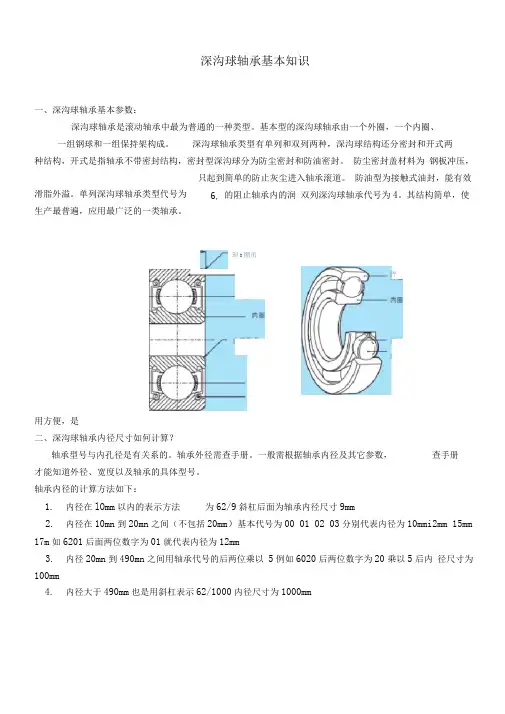

深沟球轴承基本知识一、深沟球轴承基本参数：深沟球轴承是滚动轴承中最为普通的一种类型。

基本型的深沟球轴承由一个外圈，一个内圈、 一组钢球和一组保持架构成。

深沟球轴承类型有单列和双列两种，深沟球结构还分密封和开式两种结构，开式是指轴承不带密封结构，密封型深沟球分为防尘密封和防油密封。

防尘密封盖材料为 钢板冲压，只起到简单的防止灰尘进入轴承滚道。

防油型为接触式油封，能有效的阻止轴承内的润 双列深沟球轴承代号为4。

其结构简单，使用方便，是二、深沟球轴承内径尺寸如何计算？轴承型号与内孔径是有关系的。

轴承外径需查手册。

一般需根据轴承内径及其它参数， 查手册才能知道外径、宽度以及轴承的具体型号。

轴承内径的计算方法如下：1. 内径在lOmm 以内的表示方法 为62/9斜杠后面为轴承内径尺寸9mm2. 内径在10mn 到20mn 之间（不包括20mm ）基本代号为00 01 02 03分别代表内径为10mmi2mm 15mm 17m 如6201后面两位数字为01就代表内径为12mm3. 内径20mn 到490mn 之间用轴承代号的后两位乘以 5例如6020后两位数字为20乘以5后内 径尺寸为100mm4. 内径大于490mm 也是用斜杠表示62/1000内径尺寸为1000mm滑脂外溢。

单列深沟球轴承类型代号为 生产最普遍，应用最广泛的一类轴承。

6, 卸B 團甬艸n三、常见深沟球轴承规格如下:*总1己示时：喪託M素62比GB T；76-195+辛＞0& 儿=MF「gF.冬X F =05叭亠疋四、深沟球轴承安装方法：1. 方法一：压入配合轴承内圈与轴使紧配合， 后将轴连同轴承一起装入轴承座孔内，压装时在轴承内圈端面上，垫一软金属材料做的装配套管（铜 或软钢），轴承外圈与轴承座孔紧配合，内圈与轴为较松配合时，可将轴承先压入轴承座孔内，这 时装配套管的外径应略小于座孔的直径.如果轴承套圈与轴及座孔都是紧配合时，安装室内圈和外 圈要同时压入轴和座孔，装配套管的结构应能同时押紧 轴承内圈和外圈的端面。

带密封的深沟球轴承-概述说明以及解释1.引言1.1 概述深沟球轴承是一种常见的滚动轴承类型，它具有球形滚动体和深沟的内外圈结构。

相比于其他类型的轴承，深沟球轴承具有以下特点：首先，它具有承载能力强、使用寿命长的特点。

深沟球轴承能够承受较大的径向和轴向载荷，同时也能够在高速旋转时保持稳定运行。

这种高承载能力和长使用寿命的特点使得深沟球轴承广泛应用于各种机械设备和工业领域。

其次，深沟球轴承具有低摩擦和高效率的特点。

由于采用了滚动滑动方式，减少了摩擦阻力，使得深沟球轴承具有较高的转速和较低的能量损耗。

这种低摩擦和高效率的特点使得深沟球轴承在节能环保和高效运行的要求下得到广泛应用。

此外，深沟球轴承还具有结构简单、安装方便的特点。

由于其设计简单，安装不需要复杂的调整和辅助工具，使得深沟球轴承的安装和维护更加方便快捷。

这种简单的结构和便捷的安装使得深沟球轴承成为众多机械设备的首选轴承类型。

综上所述，深沟球轴承具有承载能力强、使用寿命长、摩擦阻力小以及结构简单等优点，使得它成为各个领域中不可或缺的重要组成部分。

在接下来的文章中，我们将重点介绍带密封的深沟球轴承，并探讨其在工业领域中的应用价值和未来发展前景。

文章1.2 文章结构部分的内容应该对整篇文章的结构进行介绍和概述。

可以使用以下内容进行编写：文章结构：本文将对带密封的深沟球轴承进行详细讨论和分析。

文章分为引言、正文和结论三个部分。

在引言部分，我们将对本文的主题进行概述，简要介绍深沟球轴承以及带密封的深沟球轴承的定义和特点。

进一步，将阐明本文的目的，即为读者提供有关带密封的深沟球轴承的全面了解。

接下来，在正文部分，我们将首先对深沟球轴承的定义和特点进行详细解释，以确保读者对深沟球轴承有充分的了解和背景知识。

随后，我们将着重介绍带密封的深沟球轴承的意义，包括密封结构对轴承性能的影响以及带密封结构的优点。

此外，我们还将探讨带密封的深沟球轴承在各个应用领域中的具体应用，以及其在工业中的重要性和广泛应用的原因。

电机用密封深沟球轴承的密封结构
汪曙俊;万千里;黄莉;马义华
【期刊名称】《轴承技术》
【年(卷),期】2007(000)002
【摘要】分析了电机用密封深沟球轴承运转温度过高的原因.提出了采用密封挡边和"过渡接触"形式解决该类轴承运转温度过高的办法,并通过试验确定了相关参数,用户使用证明效果良好.
【总页数】3页(P3-5)
【作者】汪曙俊;万千里;黄莉;马义华
【作者单位】洛阳LYC轴承有限公司技术中心;洛阳LYC轴承有限公司汽车摩托车轴承厂;洛阳LYC轴承有限公司技术中心;洛阳LYC轴承有限公司技术中心
【正文语种】中文
【中图分类】TH3
【相关文献】
1.深沟球轴承密封结构的优化设计

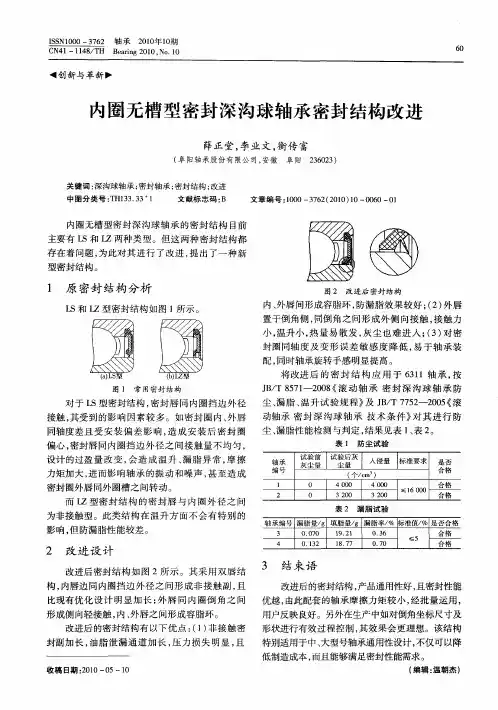

2.内圈无槽型密封深沟球轴承密封结构改进
