中小型深沟球轴承密封技术设计摘要：轴承在诸多机械中发挥着重要的作用，所以强调轴承的质量有重要的意义。
结合目前的实践做分析可知，轴承的质量如何，一方面与轴承设计有关，另一方面与轴承的制造有关。
设计是制造的重要指导，所以在轴承的设计中，强调先进技术的利用，提升轴承设计的综合质量，最终的轴承制造才会达到预期的效果。
对目前的轴承设计进行分析，密封是需要重点考虑的内容之一，所以对密封技术的设计利用进行分析与讨论具有必要性。
文章分析中小型深沟球轴承密封技术设计，旨在为实践工作开展提供指导。
关键词：深沟球；密封；轴承；设计轴承是现阶段社会实践中应用非常广泛的一种零部件，其密封效果对应用效果有显著的影响，所以在轴承的设计和生产中需要对密封进行设计。
结合目前的应用现状做分析会发现不同用途中的轴承对密封性能的要求是不同的，当轴承的密封性能无法满足某领域需要的时候，其使用寿命以及安全会大受影响。
现阶段，国内的轴承生产厂商随着市场的需求对轴承密封性保证技术进行了研究，并取得了不错的效果。
在轴承的具体利用中，中小型密封深沟球轴承的应用比较广泛，基于密封的需要对此种轴承的密封设计进行强调，这对于提升密封设计质量有突出现实意义。
1.轴承密封的影响因素轴承的密封性能是轴承性能评价中非常重要的指标之一，结合目前的研究进行分析，影响轴承密封性能的因素是比较多的，比如密封材料、密封结构等均会对密封性产生影响，以下是具体要素对轴承密封的影响阐述。
1.密封材料结合目前的中小型深沟球轴承设计实践做分析会发现密封材料对密封设计的影响是显著的。
比如在设计实践中涉及到了丁腈橡胶、氟橡胶、氢化丁腈橡胶等材料。
如果是人们日常生活中比较常见的物件，如洗衣机、摩托车以及工程建筑实践中使用到的轴承，其皆是上述材料制作的。
对生活中的轴承利用做分析可知其对转速方面的要求不高，温度要求会低于130°，所以在设计实践中，采用一般品质的橡胶，比如丁腈橡胶即可。

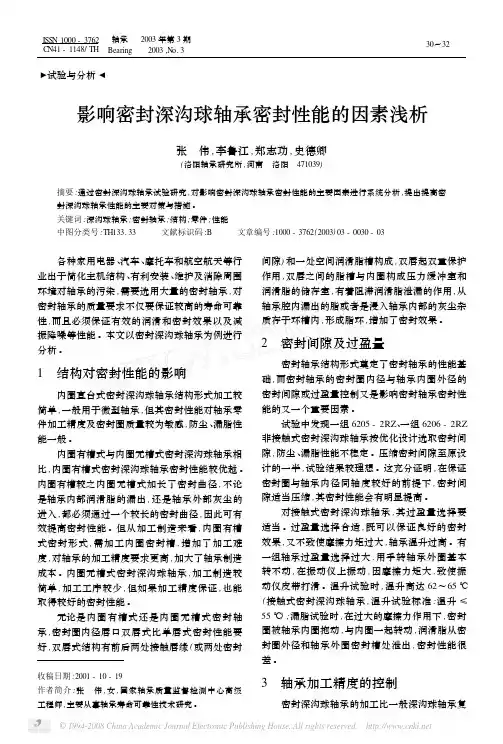

!试验与分析#影响密封深沟球轴承密封性能的因素浅析张 伟,李鲁江,郑志功,史德卿(洛阳轴承研究所,河南 洛阳 471039)摘要:通过密封深沟球轴承试验研究,对影响密封深沟球轴承密封性能的主要因素进行系统分析,提出提高密封深沟球轴承性能的主要对策与措施。
关键词:深沟球轴承;密封轴承;结构;零件;性能中图分类号:TH133.33 文献标识码:B 文章编号:1000-3762(2003)03-0030-03 各种家用电器、汽车、摩托车和航空航天等行业出于简化主机结构、有利安装、维护及消除周围环境对轴承的污染,需要选用大量的密封轴承,对密封轴承的质量要求不仅要保证较高的寿命可靠性,而且必须保证有效的润滑和密封效果以及减振降噪等性能。
本文以密封深沟球轴承为例进行分析。
1 结构对密封性能的影响内圈直台式密封深沟球轴承结构形式加工较简单,一般用于微型轴承,但其密封性能对轴承零件加工精度及密封圈质量较为敏感,防尘、漏脂性能一般。
内圈有槽式与内圈无槽式密封深沟球轴承相比,内圈有槽式密封深沟球轴承密封性能较优越。
内圈有槽较之内圈无槽式加长了密封曲径,不论是轴承内部润滑脂的漏出,还是轴承外部灰尘的进入,都必须通过一个较长的密封曲径,因此可有效提高密封性能。
但从加工制造来看,内圈有槽式密封形式,需加工内圈密封槽,增加了加工难度,对轴承的加工精度要求更高,加大了轴承制造成本。
内圈无槽式密封深沟球轴承,加工制造较简单,加工工序较少,但如果加工精度保证,也能取得较好的密封性能。
无论是内圈有槽式还是内圈无槽式密封轴承,密封圈内径唇口双唇式比单唇式密封性能要好,双唇式结构有前后两处接触唇缘(或两处密封收稿日期:2001-10-19作者简介:张 伟,女,国家轴承质量监督检测中心高级工程师,主要从事轴承寿命可靠性技术研究。
间隙)和一处空间润滑脂槽构成,双唇起双重保护作用,双唇之间的脂槽与内圈构成压力缓冲室和润滑脂的储存室,有着阻滞润滑脂泄漏的作用,从轴承腔内漏出的脂或者是浸入轴承内部的灰尘杂质存于环槽内,形成脂环,增加了密封效果。
铁路货车轴承热轴原因分析瓦房店轴承集团公司(辽宁瓦房店 116300) 张守仁 李桂树 张成祜 352226X222Z铁路货车轴承在运行过程中出现的质量问题主要表现为热轴、燃轴及切轴。
通过调查分析,认为热轴的原因一部分属于产品质量问题;另一部分属于轴承在使用中因使用条件的变化,维修保养不当以及检测标准不同所致。
1 轴承质量问题(1)保持架结构不合理,窗梁宽度窄,以及保持架冲压中产生的应力较大,窗口根部圆角小,造成应力集中,致使保持架断裂。
(2)套圈在探伤时由于探伤设备性能差,复合磁化效果不佳,探伤前的产品时效不充分,以及探伤者疏忽,造成有裂纹的产品漏检。
(3)采用橡胶迷宫密封装置的货车轴承,在内外油封组装时,如果安装不当,易造成内外油封唇口卷边;如果包装松散、运输不当,易造成密封装置变形,旋转不灵活。
这就使轴承在运转时,产生较大的摩擦热,引起热轴。
(4)润滑脂使用温度过高,使脂的理化性能劣化,进而引起热轴及切轴。
铁路车辆轴承用的润滑脂属锂基脂。
锂基脂的使用温度为-30～120℃。
高于120℃时,脂的性能逐渐变坏。
在200℃时,脂变干,轴承运动受阻,导致热轴、切轴。
(5)轴承的硬度也是影响热轴的一个原因。
因为铁路车辆在运行过程中,经常受沙石的袭击,轴箱内很难保持清洁。
铁路车辆承受振动载荷较大,车速越高,在钢轨接头处,钢轨对轮缘的作用力也就越大。
另外在冬季,由于钢轨的收缩,两钢轨接头处的距离加大,振动加剧,这就要求轴承的韧性要好,如果硬度太高,将使轴承韧性下降,造成轴承断裂。
(6)内圈挡边角度不合适也会引起热轴。
当滚子基面与挡边部分接触(挡边里高外低)时,旋转不灵活,摩擦产生热量,造成热轴。
2 使用中的问题(1)检修工艺问题 运行中的轴承外圈、前盖、承载鞍、轴箱裂损或密封罩及轴端螺栓脱出等末及时发现,而导致轴承内圈外移;磨耗超限,故障配件未更换;游隙选择过大或过小;油脂填注过多或过少;组装时带进杂质;使用旧密封罩重新压装,拆卸后的密封罩未经整形造成罩的脱落,引起松动;压装设备落后,压装质量达不到专业压装的水平,轴承压装不到位,后挡倾斜,螺栓未按规定力矩均匀紧固等,这些都是引起热轴的客观因素。

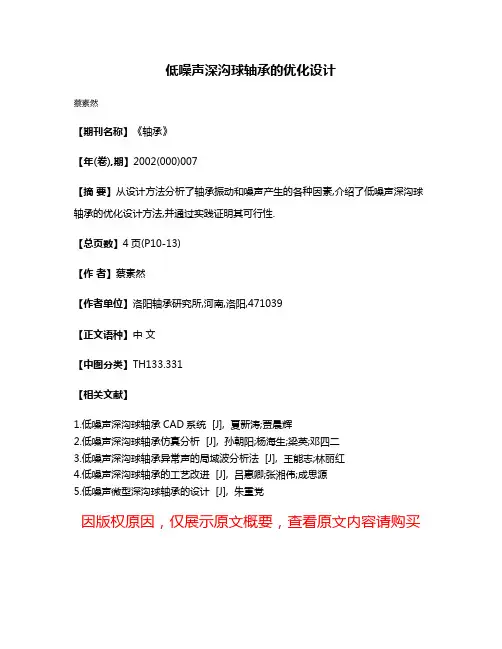

低噪声深沟球轴承的优化设计
蔡素然
【期刊名称】《轴承》
【年(卷),期】2002(000)007
【摘要】从设计方法分析了轴承振动和噪声产生的各种因素,介绍了低噪声深沟球轴承的优化设计方法,并通过实践证明其可行性.
【总页数】4页(P10-13)
【作者】蔡素然
【作者单位】洛阳轴承研究所,河南,洛阳,471039
【正文语种】中文
【中图分类】TH133.331
【相关文献】
1.低噪声深沟球轴承CAD系统 [J], 夏新涛;贾晨辉
2.低噪声深沟球轴承仿真分析 [J], 孙朝阳;杨海生;梁英;邓四二
3.低噪声深沟球轴承异常声的局域波分析法 [J], 王能志;林丽红
4.低噪声深沟球轴承的工艺改进 [J], 吕惠卿;张湘伟;成思源
5.低噪声微型深沟球轴承的设计 [J], 朱重党
因版权原因，仅展示原文概要，查看原文内容请购买。

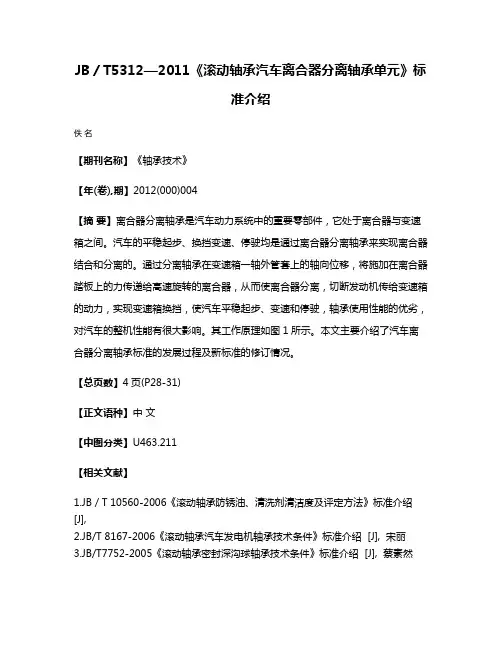

JB／T5312—2011《滚动轴承汽车离合器分离轴承单元》标
准介绍
佚名
【期刊名称】《轴承技术》
【年(卷),期】2012(000)004
【摘要】离合器分离轴承是汽车动力系统中的重要零部件，它处于离合器与变速箱之间。
汽车的平稳起步、换挡变速、停驶均是通过离合器分离轴承来实现离合器结合和分离的。
通过分离轴承在变速箱一轴外管套上的轴向位移，将施加在离合器踏板上的力传递给高速旋转的离合器，从而使离合器分离，切断发动机传给变速箱的动力，实现变速箱换挡，使汽车平稳起步、变速和停驶，轴承使用性能的优劣，对汽车的整机性能有很大影响。
其工作原理如图1所示。
本文主要介绍了汽车离合器分离轴承标准的发展过程及新标准的修订情况。
【总页数】4页(P28-31)
【正文语种】中文
【中图分类】U463.211
【相关文献】
1.JB／T 10560-2006《滚动轴承防锈油、清洗剂清洁度及评定方法》标准介绍[J],
2.JB/T 8167-2006《滚动轴承汽车发电机轴承技术条件》标准介绍 [J], 宋丽
3.JB/T7752-2005《滚动轴承密封深沟球轴承技术条件》标准介绍 [J], 蔡素然
4.JB/T 10238-2001<汽车轮毂轴承单元>标准介绍 [J],
5.JB／T11251—2011《滚动轴承冲压外围滚针离合器》标准介绍 [J], 无
因版权原因，仅展示原文概要，查看原文内容请购买。

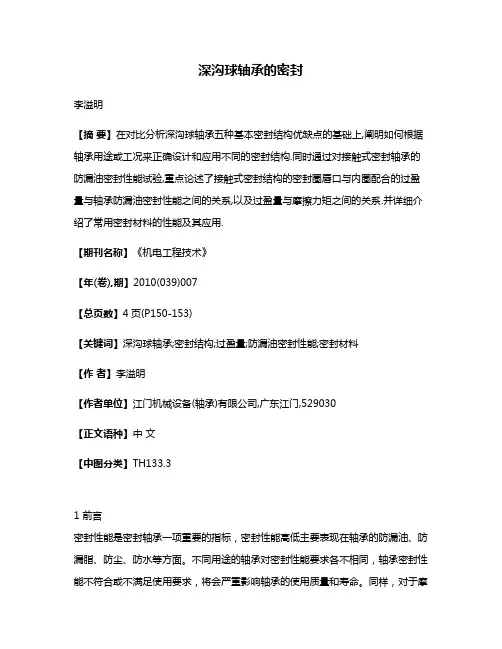

深沟球轴承的密封李溢明【摘要】在对比分析深沟球轴承五种基本密封结构优缺点的基础上,阐明如何根据轴承用途或工况来正确设计和应用不同的密封结构.同时通过对接触式密封轴承的防漏油密封性能试验,重点论述了接触式密封结构的密封圈唇口与内圈配合的过盈量与轴承防漏油密封性能之间的关系,以及过盈量与摩擦力矩之间的关系.并详细介绍了常用密封材料的性能及其应用.【期刊名称】《机电工程技术》【年(卷),期】2010(039)007【总页数】4页(P150-153)【关键词】深沟球轴承;密封结构;过盈量;防漏油密封性能;密封材料【作者】李溢明【作者单位】江门机械设备(轴承)有限公司,广东江门,529030【正文语种】中文【中图分类】TH133.31 前言密封性能是密封轴承一项重要的指标，密封性能高低主要表现在轴承的防漏油、防漏脂、防尘、防水等方面。
不同用途的轴承对密封性能要求各不相同，轴承密封性能不符合或不满足使用要求，将会严重影响轴承的使用质量和寿命。
同样，对于摩托车、家电（包括洗衣机、水泵、工业缝纫机等）、豪华吊扇三个不同行业所使用的深沟球轴承，因用途不同或轴承工作状况不同，轴承的密封性要求不同，相应采用的密封技术也就不同。
本文围绕这三个行业所应用的深沟球轴承，在对比分析五种基本密封结构优缺点的基础上，阐明如何根据轴承用途和工状来正确设计和应用不同的密封结构。
同时通过对接触式密封轴承的防漏油密封性能试验，重点论述了接触式密封结构的密封圈唇口与内圈配合的过盈量与轴承防漏油密封性能之间的关系，以及过盈量与摩擦力矩之间的关系。
并详细介绍了常用密封材料的性能及其应用。
2 轴承密封结构深沟球轴承的密封结构形式多种多样，按密封材料不同，主要分为橡胶密封圈和防尘盖（标准铁盖）两种；按密封配合不同，可分为接触式密封和非接触式密封。
对于摩托车、家电电机、豪华吊扇等密封深沟球轴承，目前常用的基本密封结构主要有如下五种形式，如图1至图5所示。
