机械原理课程设计缝纫机一、课程目标知识目标：1. 学生能够理解并描述缝纫机的基本机械原理，包括传动系统、缝合机制和操控系统的工作原理。
2. 学生能够掌握并运用所学的机械原理，分析缝纫机各部件的功能和相互之间的关系。
3. 学生能够解释缝纫机在工业和生活中的应用，并了解其发展历程。
技能目标：1. 学生能够运用所学的机械原理，设计并制作一个简单的缝纫机模型，展示传动和缝合的基本过程。
2. 学生能够通过实际操作，掌握缝纫机的基本使用方法，包括穿线、调节线迹和缝纫技巧。
3. 学生能够运用批判性思维和问题解决能力，分析并解决缝纫机在操作过程中可能出现的故障。
情感态度价值观目标：1. 学生能够培养对机械原理学习的兴趣，认识到机械在生活中的重要性，增强对技术学习的积极性。
2. 学生能够培养团队协作意识，通过合作完成缝纫机模型的设计和制作任务，体验合作学习的乐趣。
3. 学生能够树立创新意识，勇于尝试新的设计思路，培养解决实际问题的能力。
课程性质：本课程为机械原理的实践应用课程，结合实际生活中的缝纫机为载体，使学生能够将理论知识与实际操作相结合。
学生特点：考虑到学生所在年级的特点，课程内容将结合学生的认知水平和动手能力，注重培养学生的实践操作技能和问题解决能力。
教学要求：教师在教学过程中应注重启发式教学，引导学生主动探索机械原理，关注学生的个体差异，鼓励学生积极参与讨论和实际操作，确保课程目标的实现。
通过教学评估，及时调整教学策略，提高课程质量。
二、教学内容1. 缝纫机概述- 了解缝纫机的发明背景、发展历程及其在生活中的应用。
- 教材章节：第一章 机械发展史2. 缝纫机基本结构与原理- 学习缝纫机的传动系统、缝合机制、操控系统等基本结构。
- 掌握缝纫机各部件的工作原理及其相互之间的关系。
- 教材章节：第二章 机械传动原理；第三章 缝纫机结构与原理3. 缝纫机操作与使用- 学习缝纫机的穿线、调节线迹、缝纫技巧等基本操作方法。

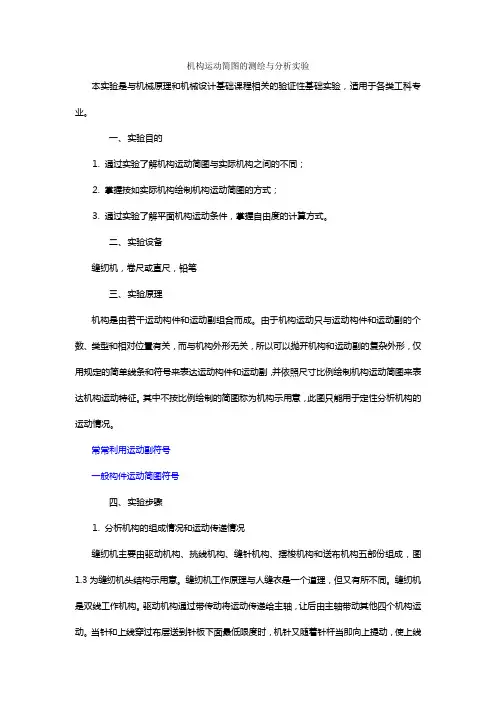

机构运动简图的测绘与分析实验本实验是与机械原理和机械设计基础课程相关的验证性基础实验，适用于各类工科专业。
一、实验目的⒈通过实验了解机构运动简图与实际机构之间的不同；⒉掌握按如实际机构绘制机构运动简图的方式；⒊通过实验了解平面机构运动条件，掌握自由度的计算方式。
二、实验设备缝纫机，卷尺或直尺，铅笔三、实验原理机构是由若干运动构件和运动副组合而成。
由于机构运动只与运动构件和运动副的个数、类型和相对位置有关，而与机构外形无关，所以可以抛开机构和运动副的复杂外形，仅用规定的简单线条和符号来表达运动构件和运动副，并依照尺寸比例绘制机构运动简图来表达机构运动特征。
其中不按比例绘制的简图称为机构示用意，此图只能用于定性分析机构的运动情况。
常常利用运动副符号一般构件运动简图符号四、实验步骤⒈分析机构的组成情况和运动传递情况缝纫机主要由驱动机构、挑线机构、缝针机构、摆梭机构和送布机构五部份组成，图1.3为缝纫机头结构示用意。
缝纫机工作原理与人缝衣是一个道理，但又有所不同。
缝纫机是双线工作机构。
驱动机构通过带传动将运动传递给主轴，让后由主轴带动其他四个机构运动。
当针和上线穿过布层送到针板下面最低限度时，机针又随着针杆当即向上提动，使上线在缝纫机针上形成一个套子，然后梭架准确地钩住上线，并非断地向前转动如图1.4（a）所示。
梭架把上线一直转到梭心套最下部，使上线以把梭心套内的下线抱住了如图1.4（b）所示，此时挑线杆开始猛力向上挑动，下线就被上线钩住，两线很自然的被挑线杆从梭架尾部提出形成针码如图1.4（c）所示。
上线在提出之前，梭架也原来位置倒转准备继续钩线，同时送布机构将衣料向前移动，如此往复循环，使两线彼此结合缝在衣料上。
图1.4⒉在缝纫机中找出驱动机构运动传递链条，肯定主动件的输出构件，肯定运动副的类型和数量，仔细测量机构运动学尺寸（如转动副的中心距和移动副导路间的相对距离），标注在草纸上。
⒊缓慢转动主轴，找出缝针机构主动件和输出构件，仔细观察从主动件到输出构件的机构传动线路上机构的运动特点和构件彼此连接情况，肯定活动构件和运动副的类型和数量。
缝纫机的工作原理
缝纫机是一种使用针线将织物或皮革缝合起来的机械设备。
它的工作原理可以简单概括为：通过驱动电机带动皮带或齿轮传动系统使机械结构运动，并通过针控系统实现针的上下往复运动，从而穿刺织物并完成缝合。
具体来说，缝纫机的工作原理包括以下几个关键步骤：
1. 织物准备：将要缝合的织物放置在缝纫机上，通常使用弹性夹子将织物夹紧，确保织物不会移动或变形。
2. 针线准备：将线绕在可移动的线轴上，并通过线杆引导线穿过机器中的各个引线孔。
有些缝纫机配有自动切线器，可以自动切断线与线杆之间的连接。
3. 送线系统：当启动缝纫机时，线轴开始旋转，线杆随之上下运动，将线穿过针孔，形成针线。
4. 驱动系统：缝纫机通常使用电动机作为动力源，通过皮带或齿轮传动系统将电机运动转化为机械结构的运动。
5. 针控系统：缝纫机的针控系统控制针的运动，使其上下往复穿刺织物。
通常通过凸轮和连杆机构来实现。
6. 线张系统：缝纫机使用张力调节器控制针线的张力，以适应不同材质和厚度的织物。
7. 运动轨迹：缝纫机的针在织物上穿刺时，通过左右运动形成针线循环。
当织物与针接触时，线穿过织物，形成针迹。
随着连续运动，针迹逐渐形成线迹，并将织物缝合在一起。
总的来说，缝纫机的工作原理是通过驱动系统驱动机械结构、针控系统控制针的运动、线张系统控制线的张力，实现将织物或皮革缝合在一起的过程。

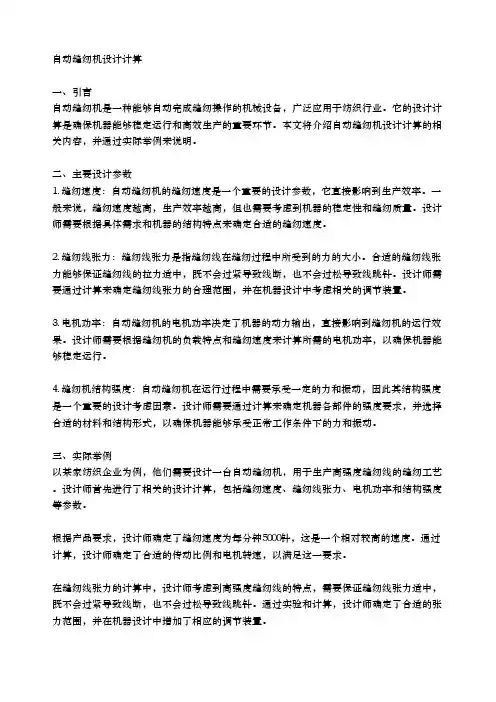

自动缝纫机设计计算一、引言自动缝纫机是一种能够自动完成缝纫操作的机械设备，广泛应用于纺织行业。
它的设计计算是确保机器能够稳定运行和高效生产的重要环节。
本文将介绍自动缝纫机设计计算的相关内容，并通过实际举例来说明。
二、主要设计参数1. 缝纫速度：自动缝纫机的缝纫速度是一个重要的设计参数，它直接影响到生产效率。
一般来说，缝纫速度越高，生产效率越高，但也需要考虑到机器的稳定性和缝纫质量。
设计师需要根据具体需求和机器的结构特点来确定合适的缝纫速度。
2. 缝纫线张力：缝纫线张力是指缝纫线在缝纫过程中所受到的力的大小。
合适的缝纫线张力能够保证缝纫线的拉力适中，既不会过紧导致线断，也不会过松导致线跳针。
设计师需要通过计算来确定缝纫线张力的合理范围，并在机器设计中考虑相关的调节装置。
3. 电机功率：自动缝纫机的电机功率决定了机器的动力输出，直接影响到缝纫机的运行效果。
设计师需要根据缝纫机的负载特点和缝纫速度来计算所需的电机功率，以确保机器能够稳定运行。
4. 缝纫机结构强度：自动缝纫机在运行过程中需要承受一定的力和振动，因此其结构强度是一个重要的设计考虑因素。
设计师需要通过计算来确定机器各部件的强度要求，并选择合适的材料和结构形式，以确保机器能够承受正常工作条件下的力和振动。
三、实际举例以某家纺织企业为例，他们需要设计一台自动缝纫机，用于生产高强度缝纫线的缝纫工艺。
设计师首先进行了相关的设计计算，包括缝纫速度、缝纫线张力、电机功率和结构强度等参数。
根据产品要求，设计师确定了缝纫速度为每分钟5000针，这是一个相对较高的速度。
通过计算，设计师确定了合适的传动比例和电机转速，以满足这一要求。
在缝纫线张力的计算中，设计师考虑到高强度缝纫线的特点，需要保证缝纫线张力适中，既不会过紧导致线断，也不会过松导致线跳针。
通过实验和计算，设计师确定了合适的张力范围，并在机器设计中增加了相应的调节装置。
根据缝纫机的工作负载和缝纫速度，设计师计算出了所需的电机功率为2.5千瓦。

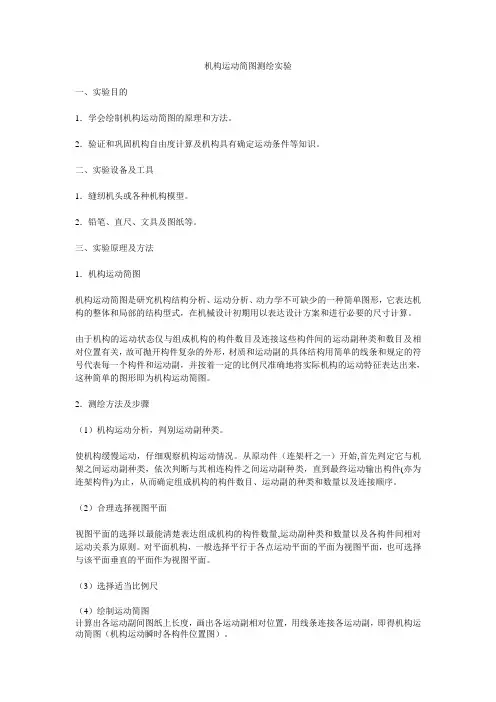

机构运动简图测绘实验一、实验目的1．学会绘制机构运动简图的原理和方法。
2．验证和巩固机构自由度计算及机构具有确定运动条件等知识。
二、实验设备及工具1．缝纫机头或各种机构模型。
2．铅笔、直尺、文具及图纸等。
三、实验原理及方法1．机构运动简图机构运动简图是研究机构结构分析、运动分析、动力学不可缺少的一种简单图形，它表达机构的整体和局部的结构型式，在机械设计初期用以表达设计方案和进行必要的尺寸计算。
由于机构的运动状态仅与组成机构的构件数目及连接这些构件间的运动副种类和数目及相对位置有关，故可抛开构件复杂的外形，材质和运动副的具体结构用简单的线条和规定的符号代表每一个构件和运动副，并按着一定的比例尺准确地将实际机构的运动特征表达出来，这种简单的图形即为机构运动简图。
2．测绘方法及步骤（1）机构运动分析，判别运动副种类。
使机构缓慢运动，仔细观察机构运动情况。
从原动件（连架杆之一）开始,首先判定它与机架之间运动副种类，依次判断与其相连构件之间运动副种类，直到最终运动输出构件(亦为连架构件)为止，从而确定组成机构的构件数目、运动副的种类和数量以及连接顺序。
（2）合理选择视图平面视图平面的选择以最能清楚表达组成机构的构件数量,运动副种类和数量以及各构件间相对运动关系为原则。
对平面机构，一般选择平行于各点运动平面的平面为视图平面，也可选择与该平面垂直的平面作为视图平面。
（3）选择适当比例尺（4）绘制运动简图计算出各运动副间图纸上长度，画出各运动副相对位置，用线条连接各运动副，即得机构运动简图（机构运动瞬时各构件位置图）。
机械工程设计中，没有按准确比例尺画出的机构运动简图称为机构示意图，由于作图简单，亦能基本表达机构的结构和运动情况，故常用机构示意图代替机构运动简图。
（5）计算机构自由度四、实验报告要求学生在各种机构模型中任选5个以上机构，画出机构运动简图，并计算自由度。
3．思考题（1）正确的机构运动简图应说明那些内容？（2）原动件在绘制机构运动简图时的位置为什么可以任意选定？（3）机构自由度的意义是什么，原动件数目与机构自由度数的关系如何？。
缝纫机针的历史发展与创新技术分析在现代社会中，缝纫机针是至关重要的工具之一。
它们被广泛应用于家庭和工业领域的纺织品制造。
本文将对缝纫机针的历史发展和创新技术进行分析。
首先，让我们回顾一下缝纫机针的历史。
在人类早期的纺织活动中，使用手工缝纫的方式，仅限于简单的补裤子和破洞修补。
随着时间的推移，人们开始寻求更高效和准确的缝纫方法。
在18世纪，工业革命催生了第一台缝纫机，由英国发明家托马斯·圣奇设计。
这台机器的诞生为缝纫机针带来了突破性的发展。
随着缝纫机的普及，对缝纫机针的需求也不断增长，迫使制造商进行创新。
最初，缝纫机针是由手工制作的，但这种方法非常耗时且微不足道。
19世纪中叶，乔·韦奇和弗朗西斯·莱维特等织布机制造商开始使用机械化工艺来制造缝纫机针。
这种方法使针的制造更加高效，提高了生产力。
随着技术的不断发展，电动缝纫机和自动缝纫机的出现进一步推动了缝纫机针的创新。
这些新技术使缝纫机的速度和效率大大提高。
针尖的形状和尺寸的改进也使缝纫机针能够更好地穿透各种类型的织物，从而提高了缝合的质量。
此外，缝纫机针的创新还涉及到材料选择和涂层技术的改进，以提高针的耐久性和使用寿命。
近年来，随着人们对环境友好和可持续发展的关注不断增加，进一步推动了缝纫机针的创新。
例如，一些制造商开始采用回收材料和可降解材料来制造针。
这样的做法有助于减少对自然资源的消耗，并减少对环境的不利影响。
此外，针的形状和设计也在不断改进。
研究人员致力于开发更精密的针尖和线眼设计，以提供更准确和均匀的缝纫结果。
一些新型针还具有自动锐化功能，不需要经常更换针头。
这些创新技术大大简化了缝纫机的维护，节省了时间和成本。
另一个重要的创新是智能缝纫机的出现。
随着人工智能技术的发展，智能缝纫机能够通过传感器和自动控制系统检测线头紧绷度、织物厚度和针头磨损情况。
这些智能化功能提高了缝纫机的稳定性和可靠性，并减少了操作过程中的人为错误。
《机械原理》实验班级姓名机构运动简图测绘学号一、实验目的：1．学会运用构件及其运动副联接经常使用符号和机械中经常使用机构的简图符号，正确绘制出机构运动简图；2．通过实验进一步明白得机构运动简图的意义；3．熟练把握机构自由度的计算方式，学会判定运动链可否成为机构。
二、实验内容：机构运动简图是用国家标准规定的简单符号和线条代表运动副和构件，并按必然的比例尺表示机构的运动尺寸，绘制出的表示机构的简明图形。
不严格按比例绘制的简图称为机构示用意。
在分析研究现有机械和构思设计新机械时都需要绘制机构运动简图。
因此，咱们必需熟练把握正确绘制机构运动简图的方式。
1．绘制三个机构的运动简图，测绘对象：1）油泵――摆杆式油泵、摆块式油泵；2)冲床――滚子式、滑块式；3)插齿机――从曲柄开始到插齿刀；4)牛头刨床――从小齿轮开始画起。
其中，一、2必做，3、4选其一。
关于油泵，要对其进行必要的尺寸测量，然后按比例画出其机构简图；对其余机构那么绘出机构示用意。
2．计算所画机构的自由度，判定其可否成为机构？3．在东6D座参观经常使用机构的电动模型，观看各机构的运动。
三、实验步骤：1．分析机械的组成情形和运动情形：确信机械是由多少个构件组成？哪个是原动件和机架？哪部份是执行构件和传动部份？2．沿着运动传递线路，分析两构件间相对运动的性质，以确信运动副的类型和数量；3．适本地选择运动简图的视图平面；4．选择适当比例尺，绘制机构运动简图。
在原动件上标出代表其转动方向的箭头，并从原动件起，按传动线路标出各构件的编号（一、二、3、······）和运动副的代号(A、B、C、······）。
5．绘制完机构运动简图和计算其自由度后，由指导教师签字认可，方可离去。
四、注意事项：1．上课时自带直尺、橡皮、铅笔和画草图用的白纸。
