深圳大学本科论文题目:姓名:专业:学院:学号:指导教师:职称:年月日目录1引言 (2)2任务分配 (2)3平缝机整体核心机构 (3)4平缝机机构系统及传动路线 (4)5缝纫机主要机构分析 (4)1.刺料机构 (5)2.挑线机构 (6)3.勾线机构 (10)4.送料机构 (11)6结论 (15)7参考文献 (15)缝纫机的机构分析和工作原理【摘要】缝纫机是一个集连杆机构、凸轮机构、齿轮机构等基本机构所组成的机械。
我们根据机构的类型,进行组员的分配,研究其的机构分析和工作原理。
【关键词】:缝纫机,凸轮机构,连杆机构【Abstract】sewingmachineisconsistoflinkgear,cammechanismandgearmechanism。
Wearrangeeveryone’sworkaccordingtotypeofmechanism,whichwestudyitsmechanismandprinciple.【Keywords】:sewingmachine,cammechanism,linkgear一、引言工业缝纫机是服装机械设备的主体和核心。
随着科技技术的发展和进步,缝纫机新型机型不断增加,其高速化、精密化、多功能化、智能化和自动化城的越来越高。
各种电子技术和自动化装置已广泛地用于缝纫机械中.但是由于缝纫机动作和运动复杂,又要求高度的协调性,机构系统仍是其核心和枢纽。
缝纫机的主要机构分为四大类,刺料机构、挑线机构、钩线机构和送料机构。
此外还有压脚装置、控制装置、调节装置等。
缝纫机中的这些机构都是最常用的基本机构:连杆机构、凸轮机构、齿轮机构、带传动机构、间歇运动机构,并按照串联、并联、时序等方式组合在一起。
因此要掌握缝纫机的使用,就必须了解缝纫机的机构组成和传动原理.二、任务说明和分配本小组人员主要有:*********************************主要的分工如下:本小组所分析的缝纫机为工业平缝机三、平缝机的整机核心结构刺料机构,用以确保机针带线顺利穿刺面料,与钩线机构配合,完成线环的穿套钩线机构,保证钩线器完成线环的穿套挑线机构,按输送和收紧缝线的方式完成线迹用线量的适当调整。

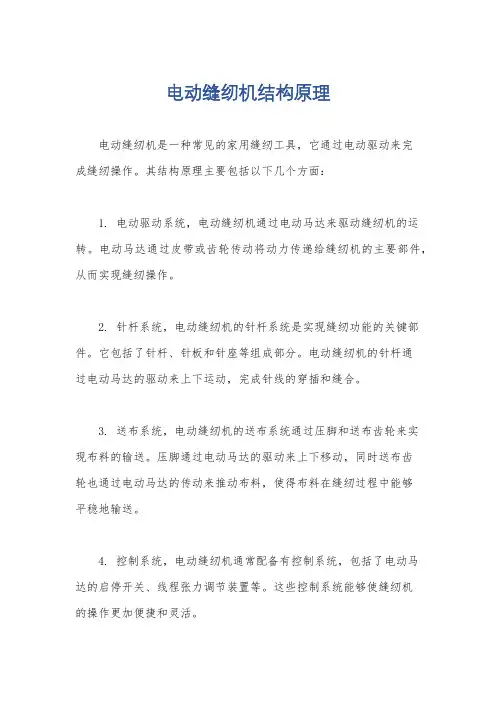

电动缝纫机结构原理
电动缝纫机是一种常见的家用缝纫工具,它通过电动驱动来完
成缝纫操作。
其结构原理主要包括以下几个方面:
1. 电动驱动系统,电动缝纫机通过电动马达来驱动缝纫机的运转。
电动马达通过皮带或齿轮传动将动力传递给缝纫机的主要部件,从而实现缝纫操作。
2. 针杆系统,电动缝纫机的针杆系统是实现缝纫功能的关键部件。
它包括了针杆、针板和针座等组成部分。
电动缝纫机的针杆通
过电动马达的驱动来上下运动,完成针线的穿插和缝合。
3. 送布系统,电动缝纫机的送布系统通过压脚和送布齿轮来实
现布料的输送。
压脚通过电动马达的驱动来上下移动,同时送布齿
轮也通过电动马达的传动来推动布料,使得布料在缝纫过程中能够
平稳地输送。
4. 控制系统,电动缝纫机通常配备有控制系统,包括了电动马
达的启停开关、线程张力调节装置等。
这些控制系统能够使缝纫机
的操作更加便捷和灵活。
总的来说,电动缝纫机的结构原理是通过电动马达的驱动,使得针杆系统、送布系统和控制系统协同工作,从而实现布料的缝合操作。
这种结构原理使得电动缝纫机在家庭缝纫中得到了广泛的应用,成为了家庭必备的缝纫工具。
家用缝纫机主要机构和工作过程第一节缝纫的线迹形成过程初次接触缝纫机的人可能会提出这样一个问题:缝纫机是怎样把线缝在衣料上的?要弄清这个问题,首先要掌握手工缝纫的线迹和缝纫机缝纫的线迹不同的地方(见图1)。
图1 手工缝纫线迹和缝纫机线迹的不同(a)手工缝纫缝迹;(b)缝纫机线迹手工缝纫由于针眼在针尾端,针穿上线后,在缝料的正、反两个方向朝前移动,见图1a;而缝缝机的线迹则由两根线(面线和底线)象搓绳一样绞合而成,由于它象锁环,见图1b,因此,称它为双线连锁线迹。
怎样才能形成双线连锁线迹呢?先从图2中看它的绞合情况。
要使两根线绞合,必须把面线绕在布上面的线团①上,底线绕在缝料下面的轮②上,当面线从布的上面线团拉出,通过缝纫机针引入缝料的下面并形成一个线环,绕过轮②,然后再向上收紧,在两层缝料间和底线组成一个绞合点。
周而复始上述动作,即形成一组双线连锁线迹。
从两根线的绞合达到缝纫目的道理虽然简单,可是用机械方法在极短时间内完成,就不那么容易,它要求缝纫机的各机构动作配合必须十分准确和协调。
否则,轻则影响缝纫效果,重则无法工作。
图2 上下两根线的绞合缝纫机是怎样形成双线连锁线迹的?要达到这一目标,首先要使缝纫机上轮旋转一周,各机构完成一个周期的动作,从而形成一个线迹。
下面通过摆梭钩线形成一个线迹的过程来分析各机构的动作要求(见图3)。
(a)(b)(c)(d)(e)图3 线迹的形成过程(a)摆梭尖在左端极限位置;(b)摆梭与机针中心线重合;(c)线环绕过梭心中线;(d)挑线杆向上运动;(e)线环从摆梭尾部脱出(1)线环的形成机针从最高位置向下运动,在缝针没有接触缝料之前,挑线杆向上运动完成收紧上一个线迹的工作,并从线团里拉出形成下一个线环所需的面线。
与此同时,送布牙也完成向前推送缝料的动作,开始向针板下方运动。
此时摆梭已经开始逆时针方向旋转(面对摆梭而言),当机针刺布、穿过缝料并达到最低位置时,摆梭逆时旋转也到极限位置,见图3a。
缝纫机的工作原理
缝纫机是一种用来缝合布料的机械设备,其工作原理主要包括以下几个方面:
1. 机械运动:缝纫机通过电动机带动传动装置,使主轴和副轴以不同的速度旋转。
主轴通过皮带或链条传动带动针杆上下运动,从而实现针头的上下动作。
同时,副轴通过齿轮传动带动布料输送装置,将布料平稳地送入缝纫机的工作区域。
2. 刺穿动作:当缝纫机开始工作时,针头会快速下落穿过布料,形成针孔。
这种运动是由电动机驱动的离心离合器控制的,离心离合器会根据踏板的踩下程度来调整针头的运动速度。
3. 线松紧调节:缝纫机上有一个线松紧调节装置,通过调整它的位置可以改变缝纫线的松紧程度。
一般来说,线松紧调节装置会改变缝纫机上的绳柱张力,从而控制需要缝合的布料与缝纫线的紧密度。
4. 摇臂传动:在缝纫机的工作过程中,针杆的上下运动主要是由摇臂传动装置实现的。
摇臂是由一个摇杆和一个连接片组成的机械装置,它能将驱动轴的旋转运动转换为针杆的上下运动。
5. 切线装置:当缝纫机完成一次针孔后,切线装置开始工作。
切线装置会紧紧拉住缝纫线,使其与缝合线彼此贴合,并形成整齐、均匀的线迹。
综上所述,缝纫机的工作原理是通过机械运动和传动装置以及
相关的控制装置,将针头快速穿过布料并与线松紧调节装置、摇臂传动装置等协同作用,从而实现布料的缝合。
这样便能够完成各种缝纫操作,例如直线缝、钉扣、拼接等。
缝纫机的机构分析和工作原理完美版讲解缝纫机是一种用于缝合各种织物和纺织品的机械设备,它通过一系列的机构来完成缝纫的工作。
下面将从机构分析和工作原理两个方面来详细讲解缝纫机的工作原理。
一、机构分析:1.传动机构:缝纫机的传动机构是由电机、皮带轮、链轮和传动杆等组成。
电机通过皮带轮和链轮传动,驱动传动杆来实现机械部件的运动。
2.送布机构:缝纫机的送布机构主要由铁齿轮、摇杆和送布齿组成。
电机驱动铁齿轮通过摇杆和送布齿的升降来实现送布。
3.上下机构:缝纫机的上下机构由上下锥齿轮、头簧和线杆等组成。
电机驱动上下锥齿轮的相互啮合来实现缝纫机头的上下移动。
4.针杆机构:缝纫机的针杆机构主要由针杆、针棘轮和曲柄等组成。
电机驱动曲柄带动针棘轮旋转,通过针杆的上下运动来完成针的穿刺和提升。
5.压脚机构:缝纫机的压脚机构主要由压脚杆、压脚弹簧和脚踏板等组成。
电机通过传动机构带动压脚杆的上下移动,以实现对织物的压紧。
二、工作原理:当缝纫机开机时,电机通过传动机构的传动,驱动各个机构协同工作,完成缝纫的工作。
具体工作过程如下:1.织物进料:织物由送布机构送入缝纫机,通过铁齿轮的旋转,带动摇杆来实现送布齿的升降,将织物逐步送入缝纫区域。
2.针眼穿刺:电机驱动曲柄带动针棘轮旋转,通过针杆的上下运动,使得针在织物上形成针眼,完成针的穿刺。
3.线迹形成:通过线杆及其配件,将线从线杆上穿过针眼,形成线迹。
4.织物前进:电机驱动上下锥齿轮相互啮合,带动缝纫机头上下移动,使得针在织物上提升,织物在缝纫区域持续前进。
5.继续穿刺:针织物前进的同时,针杆不断提升和下降,实现针的连续穿刺。
6.压紧织物:通过压脚机构驱动压脚杆的上下运动,实现对织物的压紧,保证针线的牢固度。
通过以上的工作原理,缝纫机可以实现对织物的缝合。
不同类型的缝纫机还可以通过调整不同的机构,完成不同的缝纫效果,满足不同的需求。
总结:缝纫机是一种机械设备,通过一系列的机构来实现对织物的缝合。

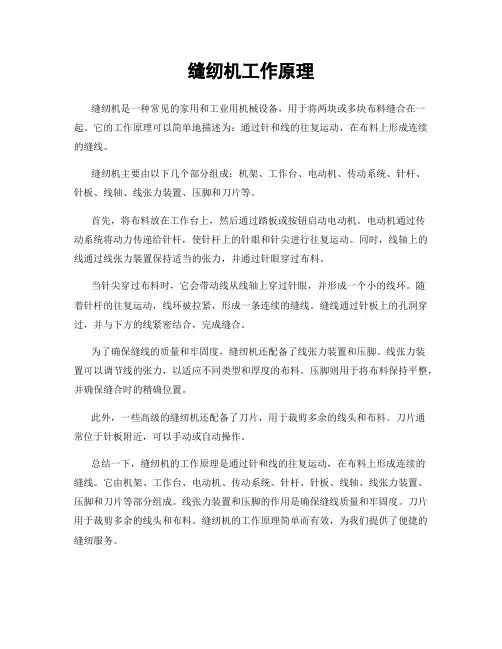

缝纫机工作原理
缝纫机是一种常见的家用和工业用机械设备,用于将两块或多块布料缝合在一起。
它的工作原理可以简单地描述为:通过针和线的往复运动,在布料上形成连续的缝线。
缝纫机主要由以下几个部分组成:机架、工作台、电动机、传动系统、针杆、
针板、线轴、线张力装置、压脚和刀片等。
首先,将布料放在工作台上,然后通过踏板或按钮启动电动机。
电动机通过传
动系统将动力传递给针杆,使针杆上的针眼和针尖进行往复运动。
同时,线轴上的线通过线张力装置保持适当的张力,并通过针眼穿过布料。
当针尖穿过布料时,它会带动线从线轴上穿过针眼,并形成一个小的线环。
随
着针杆的往复运动,线环被拉紧,形成一条连续的缝线。
缝线通过针板上的孔洞穿过,并与下方的线紧密结合,完成缝合。
为了确保缝线的质量和牢固度,缝纫机还配备了线张力装置和压脚。
线张力装
置可以调节线的张力,以适应不同类型和厚度的布料。
压脚则用于将布料保持平整,并确保缝合时的精确位置。
此外,一些高级的缝纫机还配备了刀片,用于裁剪多余的线头和布料。
刀片通
常位于针板附近,可以手动或自动操作。
总结一下,缝纫机的工作原理是通过针和线的往复运动,在布料上形成连续的
缝线。
它由机架、工作台、电动机、传动系统、针杆、针板、线轴、线张力装置、压脚和刀片等部分组成。
线张力装置和压脚的作用是确保缝线质量和牢固度。
刀片用于裁剪多余的线头和布料。
缝纫机的工作原理简单而有效,为我们提供了便捷的缝纫服务。
缝纫机的工作原理
缝纫机是一种使用针线将织物或皮革缝合起来的机械设备。
它的工作原理可以简单概括为:通过驱动电机带动皮带或齿轮传动系统使机械结构运动,并通过针控系统实现针的上下往复运动,从而穿刺织物并完成缝合。
具体来说,缝纫机的工作原理包括以下几个关键步骤:
1. 织物准备:将要缝合的织物放置在缝纫机上,通常使用弹性夹子将织物夹紧,确保织物不会移动或变形。
2. 针线准备:将线绕在可移动的线轴上,并通过线杆引导线穿过机器中的各个引线孔。
有些缝纫机配有自动切线器,可以自动切断线与线杆之间的连接。
3. 送线系统:当启动缝纫机时,线轴开始旋转,线杆随之上下运动,将线穿过针孔,形成针线。
4. 驱动系统:缝纫机通常使用电动机作为动力源,通过皮带或齿轮传动系统将电机运动转化为机械结构的运动。
5. 针控系统:缝纫机的针控系统控制针的运动,使其上下往复穿刺织物。
通常通过凸轮和连杆机构来实现。
6. 线张系统:缝纫机使用张力调节器控制针线的张力,以适应不同材质和厚度的织物。
7. 运动轨迹:缝纫机的针在织物上穿刺时,通过左右运动形成针线循环。
当织物与针接触时,线穿过织物,形成针迹。
随着连续运动,针迹逐渐形成线迹,并将织物缝合在一起。
总的来说,缝纫机的工作原理是通过驱动系统驱动机械结构、针控系统控制针的运动、线张系统控制线的张力,实现将织物或皮革缝合在一起的过程。
缝纫机机械原理缝纫机是一种常见的家用电器,它通过机械原理实现线线相连,完成衣物等物品的缝制。
缝纫机的机械原理是指通过各种机械部件的相互配合和运动,实现线线相连的过程。
缝纫机的核心部件是针机构,它由针、针板和针板孔组成。
针是负责穿过织物的部件,针板是织物上的承托面,针板孔是针在织物上穿行的通道。
当缝纫机运行时,针随着主动轮的旋转上下运动,通过针板孔穿过织物,完成线线相连的任务。
缝纫机还有一个重要的部件是线轮机构,它由线轮和张线器组成。
线轮是负责提供缝纫线的部件,张线器是调节线轮张力的装置。
线轮机构的工作原理是通过线轮的旋转,将缝纫线从线轮上拉出,并通过张线器调节其张力,使其恰好能够穿过针眼,并与下面的线线相连。
缝纫机的运动还需要一个动力源,通常是电机。
电机通过传动带将动力传递给缝纫机的各个部件,使其能够协调运转。
传动带的作用是将电机的旋转运动转化为线轮机构的旋转运动,从而带动针机构的上下运动和织布运动。
在缝纫机的运行过程中,还有一些辅助机构起到重要的作用。
例如,导向器主要用于调整织物的运动方向,使其与针机构的运动同步;剪线器用于剪断缝制完成后的线头;缝制长度调节器用于控制缝制线的长度等。
总结起来,缝纫机的机械原理主要包括针机构、线轮机构、动力源和辅助机构。
针机构通过针、针板和针板孔实现线线相连;线轮机构通过线轮和张线器提供缝纫线并调节其张力;动力源通过传动带将动力传递给各个部件;辅助机构起到调节和控制的作用。
这些机械原理相互配合和协调运动,使缝纫机能够高效地完成缝制任务。
在实际使用缝纫机时,我们需要注意保养和维修。
定期清洁缝纫机,保持其正常运转;及时更换磨损的部件,避免出现故障;注意使用正确的缝纫线和针,以确保缝制效果。
只有正确使用和维护缝纫机,才能发挥其最大的作用。
缝纫机的机械原理是通过针机构、线轮机构、动力源和辅助机构的相互配合和运动,实现线线相连的过程。
了解缝纫机的机械原理有助于我们更好地使用和维护缝纫机,提高缝制效率和质量。

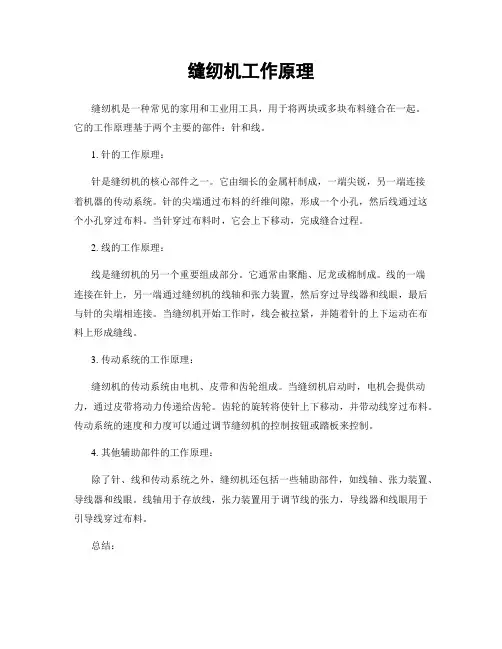

缝纫机工作原理缝纫机是一种常见的家用和工业用工具,用于将两块或多块布料缝合在一起。
它的工作原理基于两个主要的部件:针和线。
1. 针的工作原理:针是缝纫机的核心部件之一。
它由细长的金属杆制成,一端尖锐,另一端连接着机器的传动系统。
针的尖端通过布料的纤维间隙,形成一个小孔,然后线通过这个小孔穿过布料。
当针穿过布料时,它会上下移动,完成缝合过程。
2. 线的工作原理:线是缝纫机的另一个重要组成部分。
它通常由聚酯、尼龙或棉制成。
线的一端连接在针上,另一端通过缝纫机的线轴和张力装置,然后穿过导线器和线眼,最后与针的尖端相连接。
当缝纫机开始工作时,线会被拉紧,并随着针的上下运动在布料上形成缝线。
3. 传动系统的工作原理:缝纫机的传动系统由电机、皮带和齿轮组成。
当缝纫机启动时,电机会提供动力,通过皮带将动力传递给齿轮。
齿轮的旋转将使针上下移动,并带动线穿过布料。
传动系统的速度和力度可以通过调节缝纫机的控制按钮或踏板来控制。
4. 其他辅助部件的工作原理:除了针、线和传动系统之外,缝纫机还包括一些辅助部件,如线轴、张力装置、导线器和线眼。
线轴用于存放线,张力装置用于调节线的张力,导线器和线眼用于引导线穿过布料。
总结:缝纫机的工作原理是通过针和线的配合,以及传动系统的驱动,将两块或多块布料缝合在一起。
针通过布料的纤维间隙形成小孔,然后线通过这个小孔穿过布料。
传动系统的动力来自电机,通过皮带和齿轮传递给针,使其上下移动。
辅助部件如线轴、张力装置、导线器和线眼等帮助实现缝纫过程。
缝纫机的工作原理简单而有效,广泛应用于家庭和工业领域。
家用缝纫机主要机构和工作过程第一节缝纫的线迹形成过程初次接触缝纫机的人可能会提出这样一个问题:缝纫机是怎样把线缝在衣料上的?要弄清这个问题,首先要掌握手工缝纫的线迹和缝纫机缝纫的线迹不同的地方(见图1)。
图1 手工缝纫线迹和缝纫机线迹的不同(a)手工缝纫缝迹;(b)缝纫机线迹手工缝纫由于针眼在针尾端,针穿上线后,在缝料的正、反两个方向朝前移动,见图1a;而缝缝机的线迹则由两根线(面线和底线)象搓绳一样绞合而成,由于它象锁环,见图1b,因此,称它为双线连锁线迹。
怎样才能形成双线连锁线迹呢?先从图2中看它的绞合情况。
要使两根线绞合,必须把面线绕在布上面的线团①上,底线绕在缝料下面的轮②上,当面线从布的上面线团拉出,通过缝纫机针引入缝料的下面并形成一个线环,绕过轮②,然后再向上收紧,在两层缝料间和底线组成一个绞合点。
周而复始上述动作,即形成一组双线连锁线迹。
从两根线的绞合达到缝纫目的道理虽然简单,可是用机械方法在极短时间内完成,就不那么容易,它要求缝纫机的各机构动作配合必须十分准确和协调。
否则,轻则影响缝纫效果,重则无法工作。
图2 上下两根线的绞合(a)(b)(c)(d)(e)图3 线迹的形成过程(a)摆梭尖在左端极限位置;(b)摆梭与机针中心线重合;(c)线环绕过梭心中线;(d)挑线杆向上运动;(e)线环从摆梭尾部脱出缝纫机是怎样形成双线连锁线迹的?要达到这一目标,首先要使缝纫机上轮旋转一周,各机构完成一个周期的动作,从而形成一个线迹。
下面通过摆梭钩线形成一个线迹的过程来分析各机构的动作要求(见图3)。
(1)线环的形成机针从最高位置向下运动,在缝针没有接触缝料之前,挑线杆向上运动完成收紧上一个线迹的工作,并从线团里拉出形成下一个线环所需的面线。
与此同时,送布牙也完成向前推送缝料的动作,开始向针板下方运动。
此时摆梭已经开始逆时针方向旋转(面对摆梭而言),当机针刺布、穿过缝料并达到最低位置时,摆梭逆时旋转也到极限位置,见图3a。
缝纫机工作原理缝纫机是一种用于缝纫和制作衣物的机械设备。
它通过将线线穿过织物的两层或多层,然后将其缝合在一起,来完成缝纫的过程。
缝纫机的工作原理可以分为以下几个方面:供线系统、传动系统、缝纫系统和控制系统。
1. 供线系统:缝纫机的供线系统主要由线轴、线杆、张力装置和线杆导线器组成。
线轴通常位于缝纫机的顶部,用于盛放线线。
线杆将线线从线轴引导到张力装置,张力装置可以调节线线的张力,以确保线线在缝纫过程中的稳定性。
线杆导线器位于缝纫机的上部,它将线线引导到缝纫系统。
2. 传动系统:缝纫机的传动系统包括电机、皮带、离合器和传动轴等部件。
电机提供动力,通过皮带将动力传递给离合器,离合器再将动力传递给传动轴。
传动轴将动力传递给缝纫系统,以驱动缝纫机的运转。
3. 缝纫系统:缝纫机的缝纫系统是实现缝合作用的核心部分。
它包括针杆、针板、针床、针眼、针板导线器、针板导线板和针等组件。
针杆固定在缝纫机上方,针床位于缝纫机的底部。
当缝纫机运转时,针杆会上下移动,使针在织物上穿孔。
织物上的针孔和针板上的针眼形成一个通道,线线从线杆导线器引导到针板导线板,然后通过针眼穿过织物。
针在穿孔的同时,会带动线线穿过织物的两层或多层,形成缝合。
4. 控制系统:缝纫机的控制系统用于控制缝纫机的运转和缝纫效果。
它包括脚踏板、线切割器、线卷绕器和缝纫机的各种调节按钮。
脚踏板通过踩踏控制缝纫机的启停,线切割器用于剪断线线,线卷绕器用于将线线卷绕到线轴上。
调节按钮可以调整缝纫机的线线张力、缝纫速度和针的位置等参数,以满足不同的缝纫需求。
总结:缝纫机工作原理主要包括供线系统、传动系统、缝纫系统和控制系统。
供线系统用于引导线线到缝纫系统,传动系统提供动力驱动缝纫机的运转,缝纫系统通过针的上下移动和线线的穿孔来实现缝合作用,控制系统用于控制缝纫机的运转和缝纫效果。
了解缝纫机的工作原理有助于更好地使用和维护缝纫机,提高缝纫效率和质量。
缝纫机工作原理缝纫机是一种用于缝合织物的机械设备,它能够将线线穿过织物并形成针脚,从而完成缝合过程。
缝纫机的工作原理可以分为以下几个方面:1. 供给系统:缝纫机的供给系统主要包括线线供给和织物供给两个部分。
线线供给系统通过线轴和线轴架将线线引导到缝纫机的上线器中,然后通过上线器和下线器的配合,将线线引导到针脚形成的位置。
织物供给系统通过皮带和传动轮的配合,将织物从供给器送入缝纫机的工作区域。
2. 针脚系统:针脚系统是缝纫机中最关键的部分之一。
它由针杆、针眼板和下针板组成。
当缝纫机开始工作时,针杆上的针脚会穿过织物并进入针眼板和下针板之间的空隙中。
针脚的运动是由缝纫机的驱动系统控制的,通常是通过电机和皮带传动来实现。
3. 线线系统:线线系统是缝纫机中的另一个重要部分。
它由线轴、上线器、下线器和线线张力调节器等组成。
线线从线轴上取下后,经过上线器引导到针脚形成的位置。
在针脚形成的过程中,线线会被下线器收回,形成线线的循环。
线线张力调节器用于调节线线的张力,确保线线在缝合过程中保持适当的紧绷度。
4. 传动系统:传动系统是缝纫机中的动力来源。
它通常由电机、皮带和传动轮组成。
电机通过皮带驱动传动轮旋转,从而带动缝纫机的各个部件进行工作。
传动系统的设计和调节可以控制缝纫机的运行速度和力度,以适应不同的缝合需求。
5. 控制系统:控制系统是缝纫机中的关键部分之一。
它通常由脚踏板和电路板组成。
脚踏板通过踩踏和松开来控制缝纫机的启动和停止。
电路板则负责接收脚踏板的信号,并通过控制驱动系统来实现缝纫机的工作。
一些高级的缝纫机还配备了电子控制系统,可以实现更精确的控制和功能。
以上是缝纫机的工作原理的简要介绍。
缝纫机的具体设计和工作方式可能因不同品牌和型号而有所差异,但总体来说,它们都是通过供给系统、针脚系统、线线系统、传动系统和控制系统的协调工作来完成缝合任务的。
通过了解缝纫机的工作原理,我们可以更好地理解它的操作和维护,提高缝纫效率和质量。
缝纫机的原理和使用方法
缝纫机的工作原理和使用方法如下:
工作原理:
1.缝纫机是通过机头、控制面板、踏板、梭床、线架、针
夹、送料装置和压脚等部件的协同工作,完成缝纫操作的。
其中,机头是最核心的部件,包括针板、针杆、摆梭、勾线机构和针槽等部分。
2.缝纫机的工作原理主要是通过针板和针杆的联动动作,
将梭床中的线引到针板上,然后通过针夹将针线穿过布料,再通过摆梭和勾线机构的配合,完成衣物的缝合。
3.当踏板被踩下时,摆梭会带着线穿过布料,然后勾线机
构会将线勾住,完成一次缝合。
如果需要连续缝合,只需要连续踩踏板即可。
使用方法:
1.安装线架和梭心:根据线架和梭心的种类,按照说明书
安装到机头上。
2.穿上面线和底线:将面线和底线分别穿入机头上的相应
孔位。
3.放置布料:将需要缝合的布料放置在工作台上,并根据
需要调整压脚的位置。
4.踩下踏板:踩下踏板开始缝纫。
根据需要连续踩动踏板
进行连续缝合。
5.取出缝制好的衣物:缝制完成后,取出缝制好的衣物,
清理工作台和机头上的杂物。
注意事项:
1.在使用前应先了解缝纫机的操作手册,了解各部件的作
用和操作方法。
2.在使用过程中要注意安全,避免手或其他部位被针扎伤。
3.在缝纫过程中要注意观察机头的运行情况,如发现异常
应及时停机检查。
4.在使用后应将各部件归位,并清理干净,保持机头的干
燥和整洁。
5.对于不同类型的缝纫机,操作方法可能会有所不同,需
要根据具体的机型和操作手册进行操作。
缝纫机工作原理缝纫机是一种用于缝制纺织物的机械设备,它通过将线穿过纺织物的两层或多层,并利用针脚的上下运动来形成线迹,完成缝合的过程。
缝纫机的工作原理涉及到以下几个关键部件和操作步骤:1. 针脚系统:缝纫机的核心部件之一是针脚系统。
该系统由针、针板和针板孔组成。
针脚通过上下运动,将线穿过纺织物的两层或多层,形成线迹。
2. 上线系统:上线系统是将线从线轴上引导到针脚系统的部分。
它通常由线轴、张力调节器、线导板和线导管等组成。
线轴上的线经过张力调节器调整线的张力,然后通过线导板和线导管引导到针脚系统。
3. 下线系统:下线系统是将线从针脚系统引导出来的部分。
它通常由线切割器、线夹和线收卷器等组成。
线切割器用于切断线,线夹用于固定线的末端,线收卷器用于收卷剩余的线。
4. 运动传动系统:缝纫机的运动传动系统由电机、皮带和齿轮等组成。
电机通过皮带带动齿轮旋转,进而带动针脚系统的上下运动和其他辅助功能的实现。
5. 控制系统:现代缝纫机通常配备了电子控制系统,用于控制缝纫机的运行模式和参数。
用户可以通过操作面板上的按钮或旋钮来选择不同的缝纫模式、调整线的张力和控制缝纫速度等。
在使用缝纫机进行缝制时,通常需要进行以下操作步骤:1. 准备工作:将纺织物放置在缝纫机的工作台上,并根据需要选择合适的线和针。
2. 上线:将线从线轴上引导到针脚系统。
首先,将线穿过张力调节器,然后引导到线导板和线导管中,最后将线穿过针脚系统的针眼。
3. 调整线的张力:根据纺织物的性质和缝纫的要求,通过调节张力调节器来调整线的张力。
通常,较重的纺织物需要较大的线张力,而较轻的纺织物需要较小的线张力。
4. 开始缝制:启动缝纫机,通过踩动踏板或按下按钮来控制缝纫机的运行。
缝纫机的针脚系统会上下运动,将线穿过纺织物的两层或多层,形成线迹。
同时,纺织物会被针脚系统的运动带动,沿着预定的缝制路径移动。
5. 完成缝制:当缝制完成时,停止缝纫机的运行。
使用线切割器切断线,并使用线夹固定线的末端。
缝纫机跳线机构的原理
缝纫机跳线机构是指在针眼无线程时,使缝纫针从一个位置快速移动到另一个位置的机构。
其原理如下:
1. 跨跃机械原理:通过机械装置使缝纫针在某一段距离内突然向上或向下跳动,从而实现针眼无线程时的移动。
跨跃机械通常由传动杆、连杆、摇杆等构成,通过连杆的相对运动使缝纫针改变位置。
2. 弹簧原理:在缝纫机的底部安装一个弹簧,当针眼无线程时,弹簧会推动缝纫针突然向上或向下跳动,实现位置的改变。
3. 齿轮原理:通过罗盘齿轮或环齿轮等机械传动装置,使缝纫针在无线程时进行突然的移动。
当齿轮旋转到特定位置时,会触发机械装置,使缝纫针在跳线机构的作用下改变位置。
以上是常见的缝纫机跳线机构的原理,具体机构设计和原理可能因缝纫机型号和品牌而有所不同。
缝纫机原理缝纫机是一种复杂的机器,它的原理也异常复杂。
缝纫机的原理可分为机械原理与电气原理,它们之间存在一定的相互关系,影响着缝纫机的整体性能,决定着缝纫机的使用效果。
本文主要就缝纫机原理展开详细阐述,以作为有关缝纫机的基础知识。
缝纫机机械原理缝纫机的主要机械机构包括摆臂、连杆机构、丝杆机构、护布机构、滚轮机构、线轴机构、拉杆机构、剪刀机构、针孔机构和双摆臂机构等等。
摆臂作为缝纫机的一个最重要的机构,有着穿线、缝纫和翻边等功能,支撑着缝纫机的主要特性。
连杆机构由驱动摆臂和脉冲轴构成,对摆臂实现运动控制,支撑着能够实现特定动作循环的运动性能。
线轴机构由上下夹紧线轴构成,负责上线装置,使得缝纫机可以持续的排列线经,完成穿线的动作。
拉杆机构由拉簧杆、顶臂和夹紧卡组成,用于支撑摆臂上下运动,辅助摆臂实现运动控制。
另外,缝纫机的丝杆机构、护布机构、滚轮机构、剪刀机构和针孔机构等机构也共同构成了缝纫机的总体机械构造。
它们的作用是:丝杆机构将缝纫机上的线经按照一定的速度和力度穿在布料上,以形成特定的缝纫花样;护布机构负责保护缝纫机上的线经,以防止其他灰尘等垃圾进入缝纫机中;滚轮机构将线经拉出并使其延伸;剪刀机构将丝经分割,形成不同长度的线经;针孔机构负责穿线和刺线的工作,起到保护布料的作用。
缝纫机电气原理缝纫机的电气原理包括控制电路、电磁铁控制、脉冲电路和电动机控制等几个部分。
控制电路是发出控制信号的重要部件,它按照一定的定律发出电脉冲,以控制电磁铁和电动机的工作。
电磁铁控制是缝纫机的基本原理之一。
比如说,当电磁铁接收到控制电路发出的信号时,它就会产生磁力,从而控制摆臂的上下运动。
脉冲电路的功能是根据发出的信号的不同,向电动机发出控制信号,调节电动机的转速和方向,以控制缝纫机的运行状态。
电动机控制是缝纫机机械原理与电气原理的最终结合。
电动机的作用是通过电能来驱动摆臂及其他机构的各种动作,从而实现缝纫机机械部件的完美结合,完成具有某种特定功能的缝纫过程。
深圳大学本科论文题目:姓名:专业:学院:学号:指导教师:职称:年月日目录1 引言 (2)2 任务分配 (2)3平缝机整体核心机构 (3)4 平缝机机构系统及传动路线 (4)5缝纫机主要机构分析 (4)1.刺料机构 (5)2.挑线机构 (6)3.勾线机构 (10)4.送料机构 (11)6结论 (15)7 参考文献 (15)缝纫机的机构分析和工作原理【摘要】缝纫机是一个集连杆机构、凸轮机构、齿轮机构等基本机构所组成的机械。
我们根据机构的类型,进行组员的分配,研究其的机构分析和工作原理。
【关键词】:缝纫机,凸轮机构,连杆机构【Abstract】sewing machine is consist of link gear,cam mechanism and gear mechanism .We arrange every one’s work according to type of mechanism ,which we study its mechanism and principle. 【Key words】:sewing machine, cam mechanism ,link gear一、引言工业缝纫机是服装机械设备的主体和核心。
随着科技技术的发展和进步,缝纫机新型机型不断增加,其高速化、精密化、多功能化、智能化和自动化城的越来越高。
各种电子技术和自动化装置已广泛地用于缝纫机械中。
但是由于缝纫机动作和运动复杂,又要求高度的协调性,机构系统仍是其核心和枢纽。
缝纫机的主要机构分为四大类,刺料机构、挑线机构、钩线机构和送料机构。
此外还有压脚装置、控制装置、调节装置等。
缝纫机中的这些机构都是最常用的基本机构:连杆机构、凸轮机构、齿轮机构、带传动机构、间歇运动机构,并按照串联、并联、时序等方式组合在一起。
因此要掌握缝纫机的使用,就必须了解缝纫机的机构组成和传动原理。
二、任务说明和分配本小组人员主要有:*** *** *** *** *** *** *** *** *** *** ***主要的分工如下:本小组所分析的缝纫机为工业平缝机三、平缝机的整机核心结构刺料机构,用以确保机针带线顺利穿刺面料,与钩线机构配合,完成线环的穿套钩线机构,保证钩线器完成线环的穿套挑线机构,按输送和收紧缝线的方式完成线迹用线量的适当调整。
送料机构,确保一个线迹后按时准确地送出一个针距的面料。
四、平缝机的机构系统与传动路线图4.1 缝纫及的机构系统与传动路线图五、缝纫机主要机构分析1.刺料机构根据缝纫机的整机机构和其机构系统可知,缝纫机的挑线机构为四连杆挑线机构,刺料机构为曲柄滑块机构,钩线机构为旋梭并采用两对圆锥齿轮机构传动,送料机构由针距机构和抬牙机构并联到差动连杆机构组合构成。
图5.1.1刺料机构照片及机构简图1)四连杆类型由铰链四连杆机构的杆长条件知:错误!未找到引用源。
其中错误!未找到引用源。
,错误!未找到引用源。
故错误!未找到引用源。
杆AB为最短杆,这该机构为对心曲柄滑块机构2)速度分析大小:??错误!未找到引用源。
方向:沿AC方向垂直BC 垂直AB5.1.2速度分析图3)加速度分析错误!未找到引用源。
大小:?错误!未找到引用源。
错误!未找到引用源。
错误!未找到引用源。
?方向:沿AC方向沿AB方向指向A 垂直AB 沿CB方向指向B 垂直B设杆AB的角速度为错误!未找到引用源。
,比例尺为:μ1.取一点p,过点p,沿AC方向画直线pc;2.过点c,画垂直于BC的直线bc;3.过点p,画垂直于AB的直线pc,交直线cb于b;4.则错误!未找到引用源。
=μ错误!未找到引用源。
设杆AB的角加速度错误!未找到引用源。
,比例尺为:μ取一点错误!未找到引用源。
,过点错误!未找到引用源。
,沿AB方向画直线错误!未找到引用源。
,垂直AB方向画直线错误!未找到引用源。
,则可知错误!未找到引用源。
过点错误!未找到引用源。
沿CB方向画直线错误!未找到引用源。
过点错误!未找到引用源。
,垂直于BC方向画直线,并过点错误!未找到引用源。
,沿AC方向画直线,两直线相交于错误!未找到引用源。
,则可知错误!未找到引用源。
4.则错误!未找到引用源。
2.挑线机构图5.2.1 挑线机构照片及机构简图1)四连杆类型由杆长条件错误!未找到引用源。
其中错误!未找到引用源。
=32mm,错误!未找到引用源。
=15mm,错误!未找到引用源。
=25mm,错误!未找到引用源。
=30mm,则符合杆长条件又杆DC为连架杆,则该机构为偏置曲柄摇杆机构。
2)传动角的最小值错误!未找到引用源。
(a) (b)图5.2.2图解传动角的最小值由图中表示机构传动角的最小值为:错误!未找到引用源。
=34°3)极位夹角和行程速度变化系数由图所示,该机构的极位夹角为:21°,则K=错误!未找到引用源。
图5.2.3 图解极位夹角4)速度分析错误!未找到引用源。
大小: ? 错误!未找到引用源。
? 方向:垂直于AB 垂直于CD 沿BC 方向图5.2.4速度分析5)加速度分析错误!未找到引用源。
大小: ? 错误!未找到引用源。
错误!未找到引用源。
错误!未找到引用源。
?方向:垂直AB 沿DC 方向指向D 垂直DC 沿BC 方向指向B 垂直BC P(d)cb 设杆CD 的角速度为错误!未找到引用源。
,比例尺为:μ取一点p ,过点p,垂直于CD 方向画直线pc ; 过点c ,沿BC 方向的画直线bc ;过点p ,画垂直于AB 的直线pb ,交直线bc 于b ; 则错误!未找到引用源。
=μ错误!未找到引用源。
P’(d ’)c ’错误! 设杆CD 的角加速度错误!未找到引用源。
,比例尺为:μ取一点错误!未找到引用源。
,过点错误!未找到引用源。
,沿DC 方向画直线错误!未找到引用源。
,垂直CD 方向画直线错误!未找到引用源。
,则可知错误!未找到引用源。
过点错误!未找到引用源。
沿CB 方向画直线错误!未找到引用源。
1. 过点错误!未找到引用源。
,垂直于BC 方向画直线,并过点错误!未找到引用源。
,沿AB 方向画直线,两b’图5.2.4 加速度分析6)挑线机构的挑线轨迹根据曲柄DC每绕15°作出如上图所示的挑线轨迹。
由图可知,挑线杆孔作叶状轨迹上下摆动。
此机构适摩擦力矩小,故可使整个机器起动矩低,机构耐用度提高因而增加了机器的使用寿命,另外,运转时机器噪音低,但是如果送线和勾线配合配合不够理想,而使面线张力较大,会造成缝纫线迹不清。
3.钩线机构机构传动说明:上轴直齿锥齿轮1→竖轴直齿锥齿轮(上)2→竖轴3→竖轴直齿锥齿轮(下)4→下轴直齿锥齿轮5→下轴6→旋梭7。
标准直齿锥齿轮传动的几何参数及尺寸名称直齿锥齿轮上轴竖轴(上)下轴竖轴(下)齿数 z 21 33 22 28 模数 m 5分锥角δ57.5°32.5°51.8°38.2°齿顶高错误!未找到引用源。
0.72 0.72 0.69 0.69 齿根高错误!未找到引用源。
0.86 0.86 0.83 0.83 分度圆直径 d 23.76 15.12 19.32 15.18 齿顶圆直径错误!未找到引用源。
24 18 16 14 齿根圆直径错误!未找到引用源。
20 14 16 14锥距 R 14.08 14.08 12.29 12.29 齿根角 错误!未找到引用源。
3.50°3.50°3.86°3.86°顶锥角 错误!未找到引用源。
61° 36° 55.66° 42.06°根锥角 错误!未找到引用源。
54° 29° 47.94° 34.34° 顶隙 c 1.06 1.06 1.03 1.03 分度圆齿厚 s 1.35 1.35 1.30 1.30 当量齿数 错误!未找到引用源。
61 25 45 28 齿宽 B4444错误!未找到引用源。
4.送料机构(1)送料机构是由抬牙机构和针距机构并联到差动机构组成,是并联的组合机构。
a b图5.4.1 送料机构的照片图5.4.2 送料机构的零件说明送料牙传动说明:上轴旋转→送料凸轮1→送料连杆2→摆动板座3→摆动板4、5→送料曲柄6→送料轴7→牙架座8→牙架9,使送布牙10作水平运动;同时,上轴旋转→送料凸轮11→抬牙连杆12→抬牙后曲柄13→抬牙轴14→抬牙叉形曲柄15→牙架9,使送布牙10作上下运动,这两种运动的合成运动使送料牙完成送料动作。
(2)取送料机构中的凸轮机构作为研究对象,以下为凸轮的机构简图图5.4.3凸轮机构简图 图5.4.4凸轮机构90°的位移角(3)根据反转法,由凸轮的理论轮廓线得出摆杆的运动规律1. 由图可知,以O ’为圆心,以O ’B 为半径的圆是凸轮的理论轮廓线;2. 连接O ’O ,并延长O ’O 交理论轮廓圆于C ;则以O 点为圆心,半径为OC 画圆,并内切于理论轮廓圆,得出基圆; 3. 以O 点为圆心,半径为偏距e 画圆得出偏距圆; 4. 将A 点绕90度到Q,过Q 相切偏距圆;5. 以Q 点为圆心,半径为AB 画圆,交基圆于E 点,交理论廓线于D 点,则∠DQE 为凸轮绕90度时的位移角;6.根据以上规律,可以得出凸轮绕一角度时,摆杆的位移角;7.根据行程角和位移角的关系可得摆杆的运动规律。
图5.4.5摆杆的运动规律表5-1 行程角和位移角的关系行程角δ0 15 30 45 60 75 90 105 120 135 150 165 位移角φ0 0°33’0°58’1°29’2°4’2°40’3°13’3°38’3°54’4°0’3°54’3°39’行程角δ180 195 210 225 240 255 270 285 300 315 330 345 位移角φ3°15’2°47’1°47’1°19’0°55’0°35’0°19’0°3’0 0 0 0由上述图表看出,摆杆大致做等速运动,在错误!未找到引用源。
0°~135°,凸轮做推程运动,在错误!未找到引用源。
135°~285°,凸轮做回程运动,错误!未找到引用源。
285°~360°,推杆近休止。
由于摆杆做等速运动,其摆杆在运动的开始和终止的瞬时,因速度有突变,所以这时摆杆在理论上将出现无穷大的加速度和惯性力,因而会使凸轮机构受到极大的冲击,即刚性冲击。
