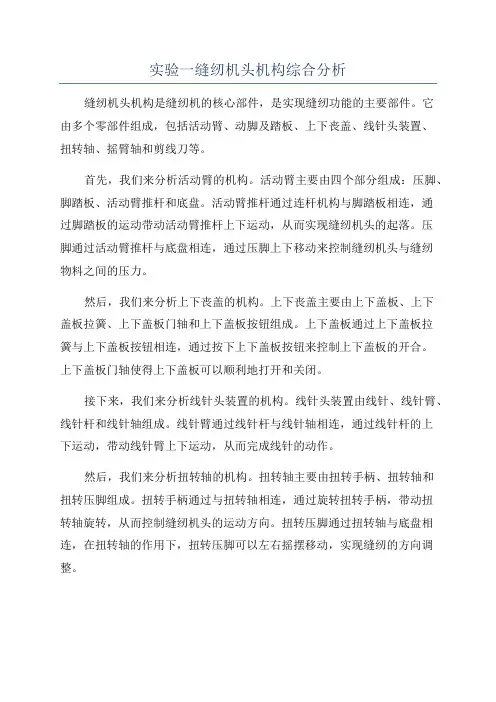

实验一缝纫机头机构综合分析缝纫机头机构是缝纫机的核心部件，是实现缝纫功能的主要部件。
它由多个零部件组成，包括活动臂、动脚及踏板、上下丧盖、线针头装置、扭转轴、摇臂轴和剪线刀等。
首先，我们来分析活动臂的机构。
活动臂主要由四个部分组成：压脚、脚踏板、活动臂推杆和底盘。
活动臂推杆通过连杆机构与脚踏板相连，通过脚踏板的运动带动活动臂推杆上下运动，从而实现缝纫机头的起落。
压脚通过活动臂推杆与底盘相连，通过压脚上下移动来控制缝纫机头与缝纫物料之间的压力。
然后，我们来分析上下丧盖的机构。
上下丧盖主要由上下盖板、上下盖板拉簧、上下盖板门轴和上下盖板按钮组成。
上下盖板通过上下盖板拉簧与上下盖板按钮相连，通过按下上下盖板按钮来控制上下盖板的开合。
上下盖板门轴使得上下盖板可以顺利地打开和关闭。
接下来，我们来分析线针头装置的机构。
线针头装置由线针、线针臂、线针杆和线针轴组成。
线针臂通过线针杆与线针轴相连，通过线针杆的上下运动，带动线针臂上下运动，从而完成线针的动作。
然后，我们来分析扭转轴的机构。
扭转轴主要由扭转手柄、扭转轴和扭转压脚组成。
扭转手柄通过与扭转轴相连，通过旋转扭转手柄，带动扭转轴旋转，从而控制缝纫机头的运动方向。
扭转压脚通过扭转轴与底盘相连，在扭转轴的作用下，扭转压脚可以左右摇摆移动，实现缝纫的方向调整。
最后，我们来分析剪线刀的机构。
剪线刀主要由刀片和剪刀臂组成。
剪线刀通过剪刀臂与底盘相连，通过剪刀臂的动作，完成剪线刀的剪线操作。
综上所述，缝纫机头机构是缝纫机最关键的部件之一，它由多个零部件组成，实现了缝纫机头的各项功能。
每个部件都发挥着重要的作用，相互协作，完成缝纫任务。
了解和分析缝纫机头机构的细节，可以使我们更好地理解缝纫机的工作原理，并在维护和修理缝纫机时，能够更加准确地找到故障的原因和解决办法。
深圳大学本科论文题目：姓名:专业:学院:学号:指导教师：职称：年月日目录1引言 (2)2任务分配 (2)3平缝机整体核心机构 (3)4平缝机机构系统及传动路线 (4)5缝纫机主要机构分析 (4)1.刺料机构 (5)2.挑线机构 (6)3.勾线机构 (10)4.送料机构 (11)6结论 (15)7参考文献 (15)缝纫机的机构分析和工作原理【摘要】缝纫机是一个集连杆机构、凸轮机构、齿轮机构等基本机构所组成的机械。
我们根据机构的类型，进行组员的分配，研究其的机构分析和工作原理。
【关键词】：缝纫机，凸轮机构,连杆机构【Abstract】sewingmachineisconsistoflinkgear，cammechanismandgearmechanism。
Wearrangeeveryone’sworkaccordingtotypeofmechanism，whichwestudyitsmechanismandprinciple.【Keywords】：sewingmachine,cammechanism,linkgear一、引言工业缝纫机是服装机械设备的主体和核心。
随着科技技术的发展和进步，缝纫机新型机型不断增加，其高速化、精密化、多功能化、智能化和自动化城的越来越高。
各种电子技术和自动化装置已广泛地用于缝纫机械中.但是由于缝纫机动作和运动复杂,又要求高度的协调性，机构系统仍是其核心和枢纽。
缝纫机的主要机构分为四大类，刺料机构、挑线机构、钩线机构和送料机构。
此外还有压脚装置、控制装置、调节装置等。
缝纫机中的这些机构都是最常用的基本机构：连杆机构、凸轮机构、齿轮机构、带传动机构、间歇运动机构，并按照串联、并联、时序等方式组合在一起。
因此要掌握缝纫机的使用，就必须了解缝纫机的机构组成和传动原理.二、任务说明和分配本小组人员主要有：**＊＊**＊*＊*＊＊**＊***＊＊＊＊*＊＊＊*＊＊＊＊＊*主要的分工如下：本小组所分析的缝纫机为工业平缝机三、平缝机的整机核心结构刺料机构，用以确保机针带线顺利穿刺面料，与钩线机构配合，完成线环的穿套钩线机构，保证钩线器完成线环的穿套挑线机构，按输送和收紧缝线的方式完成线迹用线量的适当调整。
缝纫机的机构分析和工作原理完美版讲解缝纫机是一种用于缝合各种织物和纺织品的机械设备，它通过一系列的机构来完成缝纫的工作。
下面将从机构分析和工作原理两个方面来详细讲解缝纫机的工作原理。
一、机构分析：1.传动机构：缝纫机的传动机构是由电机、皮带轮、链轮和传动杆等组成。
电机通过皮带轮和链轮传动，驱动传动杆来实现机械部件的运动。
2.送布机构：缝纫机的送布机构主要由铁齿轮、摇杆和送布齿组成。
电机驱动铁齿轮通过摇杆和送布齿的升降来实现送布。
3.上下机构：缝纫机的上下机构由上下锥齿轮、头簧和线杆等组成。
电机驱动上下锥齿轮的相互啮合来实现缝纫机头的上下移动。
4.针杆机构：缝纫机的针杆机构主要由针杆、针棘轮和曲柄等组成。
电机驱动曲柄带动针棘轮旋转，通过针杆的上下运动来完成针的穿刺和提升。
5.压脚机构：缝纫机的压脚机构主要由压脚杆、压脚弹簧和脚踏板等组成。
电机通过传动机构带动压脚杆的上下移动，以实现对织物的压紧。
二、工作原理：当缝纫机开机时，电机通过传动机构的传动，驱动各个机构协同工作，完成缝纫的工作。
具体工作过程如下：1.织物进料：织物由送布机构送入缝纫机，通过铁齿轮的旋转，带动摇杆来实现送布齿的升降，将织物逐步送入缝纫区域。
2.针眼穿刺：电机驱动曲柄带动针棘轮旋转，通过针杆的上下运动，使得针在织物上形成针眼，完成针的穿刺。
3.线迹形成：通过线杆及其配件，将线从线杆上穿过针眼，形成线迹。
4.织物前进：电机驱动上下锥齿轮相互啮合，带动缝纫机头上下移动，使得针在织物上提升，织物在缝纫区域持续前进。
5.继续穿刺：针织物前进的同时，针杆不断提升和下降，实现针的连续穿刺。
6.压紧织物：通过压脚机构驱动压脚杆的上下运动，实现对织物的压紧，保证针线的牢固度。
通过以上的工作原理，缝纫机可以实现对织物的缝合。
不同类型的缝纫机还可以通过调整不同的机构，完成不同的缝纫效果，满足不同的需求。
总结：缝纫机是一种机械设备，通过一系列的机构来实现对织物的缝合。
缝纫机乐队工作原理是什么
缝纫机工作原理是通过运动机构产生连续的线性运动，使针头往复运动，以此穿过两层织物并刺入线头下的断线孔中。
在运动过程中，同时引导线头穿过织物，完成针线交织，形成缝线。
主要的工作原理包括：
1. 针机构：缝纫机主要由针、针板、针压脚组成。
针通过运动机构上下往复运动，以一定的速度和规律刺入织物。
2. 齿轮传动：通过主动轴和从动轴的齿轮传动，驱动针机构的运动。
主动轴由电机提供动力，传递给从动轴，从而带动针机构运动。
3. 送布机构：送布机构通过齿轮和摆臂的运动，将织物送入针头下方，使针能够穿过织物并刺入线头下的断线孔。
4. 线头供给机构：缝纫机通过线轮、线轴、张紧装置等供给线头，并通过张紧装置的调节保持线头的适当张力。
5. 剪线机构：在完成一次针线交织之后，缝纫机通过剪线机构切断线头，完成缝纫。
综上所述，缝纫机通过针机构的上下往复运动、齿轮传动、送布机构、线头供给机构和剪线机构的配合工作，实现将线头穿过织物并完成针线交织的功能。
家用缝纫机主要机构和工作过程第一节缝纫的线迹形成过程初次接触缝纫机的人可能会提出这样一个问题：缝纫机是怎样把线缝在衣料上的？要弄清这个问题，首先要掌握手工缝纫的线迹和缝纫机缝纫的线迹不同的地方（见图1）。
图1 手工缝纫线迹和缝纫机线迹的不同（a）手工缝纫缝迹；（b）缝纫机线迹手工缝纫由于针眼在针尾端，针穿上线后，在缝料的正、反两个方向朝前移动，见图1a；而缝缝机的线迹则由两根线（面线和底线）象搓绳一样绞合而成，由于它象锁环，见图1b，因此，称它为双线连锁线迹。
怎样才能形成双线连锁线迹呢？先从图2中看它的绞合情况。
要使两根线绞合，必须把面线绕在布上面的线团①上，底线绕在缝料下面的轮②上，当面线从布的上面线团拉出，通过缝纫机针引入缝料的下面并形成一个线环，绕过轮②，然后再向上收紧，在两层缝料间和底线组成一个绞合点。
周而复始上述动作，即形成一组双线连锁线迹。
从两根线的绞合达到缝纫目的道理虽然简单，可是用机械方法在极短时间内完成，就不那么容易，它要求缝纫机的各机构动作配合必须十分准确和协调。
否则，轻则影响缝纫效果，重则无法工作。
图2 上下两根线的绞合（a）（b）（c）（d）（e）图3 线迹的形成过程（a）摆梭尖在左端极限位置；（b）摆梭与机针中心线重合；（c）线环绕过梭心中线；（d）挑线杆向上运动；（e）线环从摆梭尾部脱出缝纫机是怎样形成双线连锁线迹的？要达到这一目标，首先要使缝纫机上轮旋转一周，各机构完成一个周期的动作，从而形成一个线迹。
下面通过摆梭钩线形成一个线迹的过程来分析各机构的动作要求（见图3）。
（1）线环的形成机针从最高位置向下运动，在缝针没有接触缝料之前，挑线杆向上运动完成收紧上一个线迹的工作，并从线团里拉出形成下一个线环所需的面线。
与此同时，送布牙也完成向前推送缝料的动作，开始向针板下方运动。
此时摆梭已经开始逆时针方向旋转（面对摆梭而言），当机针刺布、穿过缝料并达到最低位置时，摆梭逆时旋转也到极限位置，见图3a。

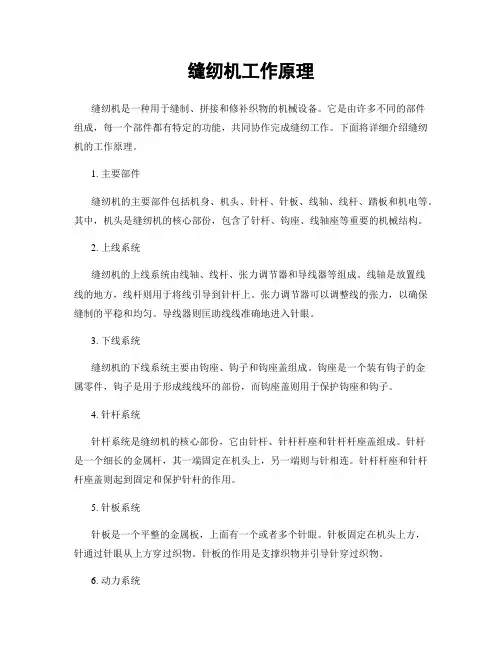

缝纫机工作原理缝纫机是一种用于缝制、拼接和修补织物的机械设备。
它是由许多不同的部件组成，每一个部件都有特定的功能，共同协作完成缝纫工作。
下面将详细介绍缝纫机的工作原理。

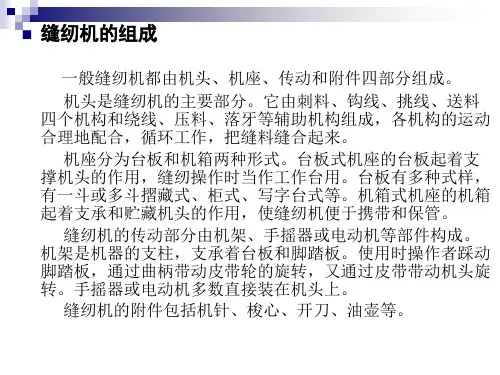

1. 主要部件缝纫机的主要部件包括机身、机头、针杆、针板、线轴、线杆、踏板和机电等。
其中，机头是缝纫机的核心部份，包含了针杆、钩座、线轴座等重要的机械结构。
2. 上线系统缝纫机的上线系统由线轴、线杆、张力调节器和导线器等组成。
线轴是放置线线的地方，线杆则用于将线引导到针杆上。
张力调节器可以调整线的张力，以确保缝制的平稳和均匀。
导线器则匡助线线准确地进入针眼。
3. 下线系统缝纫机的下线系统主要由钩座、钩子和钩座盖组成。
钩座是一个装有钩子的金属零件，钩子是用于形成线线环的部份，而钩座盖则用于保护钩座和钩子。
4. 针杆系统针杆系统是缝纫机的核心部份，它由针杆、针杆杆座和针杆杆座盖组成。
针杆是一个细长的金属杆，其一端固定在机头上，另一端则与针相连。
针杆杆座和针杆杆座盖则起到固定和保护针杆的作用。
5. 针板系统针板是一个平整的金属板，上面有一个或者多个针眼。
针板固定在机头上方，针通过针眼从上方穿过织物。
针板的作用是支撑织物并引导针穿过织物。
6. 动力系统缝纫机的动力系统由踏板和机电组成。
踏板是用脚踩动的装置，通过连杆和离合器将动力传递给机头。
机电则提供了自动驱动的能力，使得缝纫机可以自动工作。
7. 工作原理当缝纫机启动时，机电或者踏板提供动力，驱动机头部份的运动。
线线从线轴上放出，通过导线器进入针杆，然后穿过针眼。
同时，钩子在钩座内旋转，钩住线线形成线线环。
针杆上的针在织物上穿刺，将线线从上方穿过织物，与钩子上的线线环结合。
当针杆向上挪移时，线线被拉紧，形成一条线迹。
织物随着针杆的挪移被推进，完成一次缝制。
8. 注意事项在使用缝纫机时，需要注意以下几点：- 确保线线正确放置在线轴上，并正确引导到针杆上。
- 调整张力调节器，使线的张力适中，避免线线过松或者过紧。

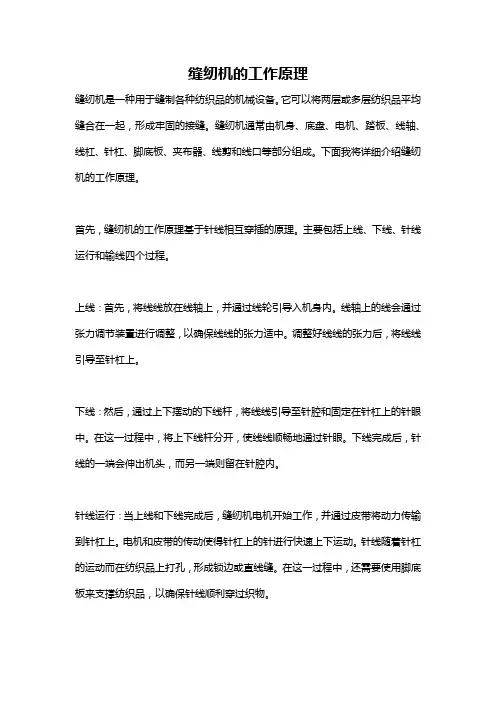

缝纫机的工作原理缝纫机是一种用于缝制各种纺织品的机械设备。
它可以将两层或多层纺织品平均缝合在一起，形成牢固的接缝。
缝纫机通常由机身、底盘、电机、踏板、线轴、线杠、针杠、脚底板、夹布器、线剪和线口等部分组成。
下面我将详细介绍缝纫机的工作原理。
首先，缝纫机的工作原理基于针线相互穿插的原理。
主要包括上线、下线、针线运行和输线四个过程。
上线：首先，将线线放在线轴上，并通过线轮引导入机身内。
线轴上的线会通过张力调节装置进行调整，以确保线线的张力适中。
调整好线线的张力后，将线线引导至针杠上。
下线：然后，通过上下摆动的下线杆，将线线引导至针腔和固定在针杠上的针眼中。
在这一过程中，将上下线杆分开，使线线顺畅地通过针眼。
下线完成后，针线的一端会伸出机头，而另一端则留在针腔内。
针线运行：当上线和下线完成后，缝纫机电机开始工作，并通过皮带将动力传输到针杠上。
电机和皮带的传动使得针杠上的针进行快速上下运动。
针线随着针杠的运动而在纺织品上打孔，形成锁边或直线缝。
在这一过程中，还需要使用脚底板来支撑纺织品，以确保针线顺利穿过织物。
输线：同时，在编织杆上安装有线杠，可以将线线引导到针杠上。
线杠上的线线会通过松紧装置进行张力调整，以确保线线的张力适中。
在缝制过程中，线杠将线线引导到着针杠上。
缝纫机工作的过程中，还需要使用夹布器。
夹布器用于夹持和传动纺织品，以保证纺织品在缝合过程中的稳定性和准确性。
此外，缝纫机还配备了一个线剪和一个线口，用于剪断线线和固定结束线线的位置。
总结来说，缝纫机的工作原理是通过针线相互穿插的方式将纺织品缝合在一起。
通过上线、下线、针线运行和输线四个过程，实现针线在纺织品上的运动和缝合。
同时，夹布器、线剪和线口等辅助装置的使用，能够提高缝纫效率和质量。
缝纫机工作原理的实现离不开机身、电机、踏板、线轴、线杠、针杠、脚底板等组成部分的协同运作。
在使用缝纫机时，还需要注意线线的张力调整、纺织品的放置和脚踏速度的控制等细节，以确保缝纫效果的良好。

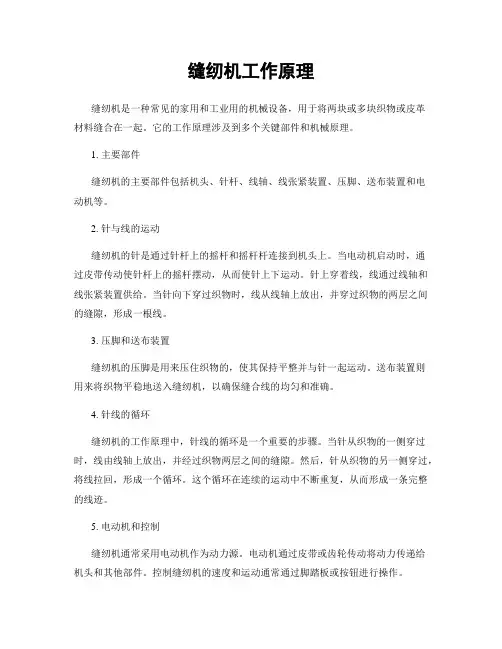

缝纫机工作原理缝纫机是一种常见的家用和工业用的机械设备，用于将两块或多块织物或皮革材料缝合在一起。
它的工作原理涉及到多个关键部件和机械原理。
1. 主要部件缝纫机的主要部件包括机头、针杆、线轴、线张紧装置、压脚、送布装置和电动机等。
2. 针与线的运动缝纫机的针是通过针杆上的摇杆和摇杆杆连接到机头上。
当电动机启动时，通过皮带传动使针杆上的摇杆摆动，从而使针上下运动。
针上穿着线，线通过线轴和线张紧装置供给。
当针向下穿过织物时，线从线轴上放出，并穿过织物的两层之间的缝隙，形成一根线。
3. 压脚和送布装置缝纫机的压脚是用来压住织物的，使其保持平整并与针一起运动。
送布装置则用来将织物平稳地送入缝纫机，以确保缝合线的均匀和准确。
4. 针线的循环缝纫机的工作原理中，针线的循环是一个重要的步骤。
当针从织物的一侧穿过时，线由线轴上放出，并经过织物两层之间的缝隙。
然后，针从织物的另一侧穿过，将线拉回，形成一个循环。
这个循环在连续的运动中不断重复，从而形成一条完整的线迹。
5. 电动机和控制缝纫机通常采用电动机作为动力源。
电动机通过皮带或齿轮传动将动力传递给机头和其他部件。
控制缝纫机的速度和运动通常通过脚踏板或按钮进行操作。
6. 工作原理总结综上所述，缝纫机的工作原理可以概括为：通过电动机驱动，针杆上的摇杆使针上下运动，针上穿着线，线从线轴上放出并穿过织物的缝隙，形成一根线。
压脚将织物压住并与针一起运动，送布装置将织物平稳地送入缝纫机。
针线的循环不断重复，形成一条完整的线迹。
在实际应用中，缝纫机的工作原理可以根据不同的织物类型、线的种类和缝合方式进行调整和优化。
通过了解缝纫机的工作原理，我们可以更好地理解其操作和维护，确保缝纫机的正常运行和缝合质量。
缝纫机工作原理缝纫机是一种用于缝制衣物和其他纺织品的机械设备。
它通过将线线穿过织物并在两侧往返挪移来创建缝线。
缝纫机的工作原理可以分为以下几个关键步骤：供线、送布、针线循环和控制。
1. 供线：缝纫机通常使用两根线，分别为上线和下线。
上线通过一个线轴或者线筒供应，它经过一个张力调节装置，以确保线的张力适中。
下线则位于缝纫机的下方，通过一个线轴或者线筒供应。
2. 送布：送布是指将织物送入缝纫机的过程。
织物通常通过一个称为进给狗的装置来挪移。
进给狗是一个由齿轮驱动的金属装置，它在织物上方挪移，将织物向前推进，以便进行缝制。
3. 针线循环：针线循环是缝纫机的核心步骤。
它包括针的上下运动以及线的穿过织物的过程。
针是由一个称为针杆的装置驱动的，它在织物上方往返挪移。
当针向下挪移时，它穿过织物并与下线相接触。
随后，针向上挪移，将上线穿过织物并与下线交织在一起，形成一个线环。
这个过程不断重复，形成连续的缝线。
4. 控制：缝纫机通常配备一些控制装置，以调整缝纫的速度和样式。
速度控制装置可以调节缝纫机的运行速度，以适应不同的缝制需求。
样式控制装置可以调整缝纫机的针和进给狗的运动方式，以实现不同的缝制效果，如直线缝、锁边、装饰性缝线等。
此外，缝纫机还可以配备一些辅助装置，如剪线刀、线夹、线卷等，以提高缝制的效率和便利性。
总结：缝纫机的工作原理是通过供线、送布、针线循环和控制等关键步骤实现的。
它的基本原理是通过针的上下运动和线的穿插，将上线和下线交织在一起，形成连续的缝线。
缝纫机还配备了一些控制装置和辅助装置，以调整缝制的速度、样式和提高工作效率。
通过这些工作原理，缝纫机可以实现各种缝制需求，从而满足人们对衣物和纺织品的需求。
缝纫机工作原理缝纫机是一种用于缝制纺织物的机械设备，它通过将线穿过纺织物的两层或多层，并利用针脚的上下运动来形成线迹，完成缝合的过程。
缝纫机的工作原理涉及到以下几个关键部件和操作步骤：1. 针脚系统：缝纫机的核心部件之一是针脚系统。
该系统由针、针板和针板孔组成。
针脚通过上下运动，将线穿过纺织物的两层或多层，形成线迹。
2. 上线系统：上线系统是将线从线轴上引导到针脚系统的部分。
它通常由线轴、张力调节器、线导板和线导管等组成。
线轴上的线经过张力调节器调整线的张力，然后通过线导板和线导管引导到针脚系统。
3. 下线系统：下线系统是将线从针脚系统引导出来的部分。
它通常由线切割器、线夹和线收卷器等组成。
线切割器用于切断线，线夹用于固定线的末端，线收卷器用于收卷剩余的线。
4. 运动传动系统：缝纫机的运动传动系统由电机、皮带和齿轮等组成。
电机通过皮带带动齿轮旋转，进而带动针脚系统的上下运动和其他辅助功能的实现。
5. 控制系统：现代缝纫机通常配备了电子控制系统，用于控制缝纫机的运行模式和参数。
用户可以通过操作面板上的按钮或旋钮来选择不同的缝纫模式、调整线的张力和控制缝纫速度等。
在使用缝纫机进行缝制时，通常需要进行以下操作步骤：1. 准备工作：将纺织物放置在缝纫机的工作台上，并根据需要选择合适的线和针。
2. 上线：将线从线轴上引导到针脚系统。
首先，将线穿过张力调节器，然后引导到线导板和线导管中，最后将线穿过针脚系统的针眼。
3. 调整线的张力：根据纺织物的性质和缝纫的要求，通过调节张力调节器来调整线的张力。
通常，较重的纺织物需要较大的线张力，而较轻的纺织物需要较小的线张力。
4. 开始缝制：启动缝纫机，通过踩动踏板或按下按钮来控制缝纫机的运行。
缝纫机的针脚系统会上下运动，将线穿过纺织物的两层或多层，形成线迹。
同时，纺织物会被针脚系统的运动带动，沿着预定的缝制路径移动。
5. 完成缝制：当缝制完成时，停止缝纫机的运行。
使用线切割器切断线，并使用线夹固定线的末端。
缝纫机工作原理缝纫机是一种常见的家用和工业用机械设备，广泛应用于纺织行业。
它通过将线线穿过织物并在两侧交叉形成针脚，从而将织物缝合在一起。
缝纫机的工作原理可以分为以下几个方面：1. 机械结构：缝纫机主要由机身、针杆、针板、线轴、线杠、压脚等部件组成。
机身是整个缝纫机的主体结构，针杆和针板是形成针脚的关键部件，线轴和线杠用于提供线线，压脚则用于固定织物。
2. 针脚形成：当缝纫机开始工作时，针杆会上下运动。
在针杆下降的过程中，针脚从针板上穿过织物，并将线线穿过织物的上层和下层。
当针杆上升时，针脚会从织物中抽出，完成一次针脚的形成。
3. 线线供给：缝纫机通过线轴和线杠提供线线。
线轴通常位于缝纫机的顶部，可以容纳大量线线。
线杠则通过旋转运动将线线传输到针杆上，以供给针脚形成针线。
4. 织物传送：缝纫机通过压脚将织物固定在针板上。
当针脚形成时，织物会随着针脚的运动逐渐向前传送，以便进行下一次针脚的形成。
一些高级的缝纫机还配备了自动传送装置，可以更加方便地控制织物的传送速度。
5. 线线张力控制：为了保证缝纫质量，缝纫机需要控制线线的张力。
通常，缝纫机会通过张力调节器来调整线线的张力，以适应不同类型和厚度的织物。
张力调节器可以通过旋钮或者手动杠杆进行调整。
总结起来，缝纫机的工作原理是通过机械结构的配合，将线线穿过织物并形成针脚，从而将织物缝合在一起。
缝纫机通过针脚形成、线线供给、织物传送和线线张力控制等步骤实现缝纫的功能。
不同类型的缝纫机可能有不同的工作原理，但基本的原理和步骤大致相同。
深圳大学本科论文题目:姓名:专业:学院:学号:指导教师:职称：年月日目录1 引言 (2)2 任务分配 (2)3平缝机整体核心机构 (3)4 平缝机机构系统及传动路线 (4)5缝纫机主要机构分析 (4)1.刺料机构 (5)2.挑线机构 (6)3.勾线机构 (10)4.送料机构 (11)6结论 (15)7 参考文献 (15)缝纫机的机构分析和工作原理【摘要】缝纫机是一个集连杆机构、凸轮机构、齿轮机构等基本机构所组成的机械。
我们根据机构的类型，进行组员的分配，研究其的机构分析和工作原理。
【关键词】：缝纫机，凸轮机构，连杆机构【Abstract】sewing machine is consist of link gear,cam mechanism and gear mechanism .We arrange every one’s work according to type of mechanism ,which we study its mechanism and principle. 【Key words】：sewing machine, cam mechanism ,link gear一、引言工业缝纫机是服装机械设备的主体和核心。
随着科技技术的发展和进步，缝纫机新型机型不断增加，其高速化、精密化、多功能化、智能化和自动化城的越来越高。
各种电子技术和自动化装置已广泛地用于缝纫机械中。
但是由于缝纫机动作和运动复杂，又要求高度的协调性，机构系统仍是其核心和枢纽。
缝纫机的主要机构分为四大类，刺料机构、挑线机构、钩线机构和送料机构。
此外还有压脚装置、控制装置、调节装置等。
缝纫机中的这些机构都是最常用的基本机构：连杆机构、凸轮机构、齿轮机构、带传动机构、间歇运动机构，并按照串联、并联、时序等方式组合在一起。
因此要掌握缝纫机的使用，就必须了解缝纫机的机构组成和传动原理。
二、任务说明和分配本小组人员主要有：*** *** *** *** *** *** *** *** *** *** ***主要的分工如下：本小组所分析的缝纫机为工业平缝机三、平缝机的整机核心结构刺料机构，用以确保机针带线顺利穿刺面料，与钩线机构配合，完成线环的穿套钩线机构，保证钩线器完成线环的穿套挑线机构，按输送和收紧缝线的方式完成线迹用线量的适当调整。
送料机构，确保一个线迹后按时准确地送出一个针距的面料。
四、平缝机的机构系统与传动路线图4.1 缝纫及的机构系统与传动路线图 五、缝纫机主要机构分析1.刺料机构图5.1.1刺料机构照片及机构简图根据缝纫机的整机机构和其机构系统可知，缝纫机的挑线机构为四连杆挑线机构，刺料机构为曲柄滑块机构，钩线机构为旋梭并采用两对圆锥齿轮机构传动，送料机构由针距机构和抬牙机构并联到差动连杆机构组合构成。
1）四连杆类型由铰链四连杆机构的杆长条件知：其中，故杆AB为最短杆，这该机构为对心曲柄滑块机构2）速度分析3）大小：？？方向：沿AC方向垂直BC 垂直AB5.1.2速度分析图3)加速度分析大小：？?设杆AB的角速度为,比例尺为：μ1.取一点p，过点p，沿AC方向画直线pc；2.过点c，画垂直于BC的直线bc；3.过点p，画垂直于AB的直线pc，交直线cb于b；4.则=μ方向：沿AC方向沿AB方向指向A 垂直AB 沿CB方向指向B 垂直B2.挑线机构图5.2.1 挑线机构照片及机构简图图5.1.3 加速度分析图设杆AB的角加速度，比例尺为：μ取一点，过点，沿AB方向画直线,垂直AB方向画直线，则可知过点沿CB方向画直线过点，垂直于BC方向画直线，并过点，沿AC方向画直线，两直线相交于，则可知1）四连杆类型由杆长条件其中=32mm，=15mm,=25mm,=30mm,则符合杆长条件又杆DC为连架杆，则该机构为偏置曲柄摇杆机构。
2）传动角的最小值(a) (b)图5.2.2图解传动角的最小值由图中表示机构传动角的最小值为： =34°3)极位夹角和行程速度变化系数图5.2.3 图解极位夹角4）速度分析大小：？ ?方向:垂直于AB 垂直于CD 沿BC方向图5.2.4速度分析由图所示，该机构的极位夹角为：21°，则K=P(d)cb设杆CD的角速度为,比例尺为：μ取一点p，过点p,垂直于CD方向画直线pc；过点c，沿BC方向的画直线bc；过点p，画垂直于AB的直线pb，交直线bc于b；则=μ5)加速度分析大小：？ ?方向：垂直AB 沿DC 方向指向D垂直DC 沿BC方向指向B 垂直BC 图5.2.4 加速度分析P’(d’)b’c’设杆CD的角加速度，比例尺为：μ取一点，过点，沿DC方向画直线,垂直CD方向画直线，则可知过点沿CB方向画直线6）挑线机构的挑线轨迹根据曲柄DC每绕15°作出如上图所示的挑线轨迹。
由图可知，挑线杆孔作叶状轨迹上下摆动。
此机构适摩擦力矩小，故可使整个机器起动矩低，机构耐用度提高因而增加了机器的使用寿命，另外，运转时机器噪音低，但是如果送线和勾线配合配合不够理想，而使面线张力较大，会造成缝纫线迹不清。
3.钩线机构机构传动说明：上轴直齿锥齿轮1→竖轴直齿锥齿轮（上）2→竖轴3→竖轴直齿锥齿轮（下）4→下轴直齿锥齿轮5→下轴6→旋梭7。
标准直齿锥齿轮传动的几何参数及尺寸名称直齿锥齿轮上轴竖轴（上）下轴竖轴（下）齿数 z 21 33 22 28 模数 m 5分锥角δ57.5°32.5°51.8°38.2°齿顶高0.72 0.72 0.69 0.69 齿根高0.86 0.86 0.83 0.83 分度圆直径 d 23.76 15.12 19.32 15.18 齿顶圆直径24 18 16 14齿根圆直径20 14 16 14 锥距 R 14.08 14.08 12.29 12.29 齿根角 3.50° 3.50° 3.86° 3.86°顶锥角61°36°55.66°42.06°根锥角54°29°47.94°34.34°顶隙 c 1.06 1.06 1.03 1.03分度圆齿厚 s 1.35 1.35 1.30 1.30当量齿数61 25 45 28 齿宽 B 4 4 4 44.送料机构（1）送料机构是由抬牙机构和针距机构并联到差动机构组成，是并联的组合机构。
a b图5.4.1 送料机构的照片图5.4.2 送料机构的零件说明送料牙传动说明：上轴旋转→送料凸轮1→送料连杆2→摆动板座3→摆动板4、5→送料曲柄6→送料轴7→牙架座8→牙架9，使送布牙10作水平运动；同时，上轴旋转→送料凸轮11→抬牙连杆12→抬牙后曲柄13→抬牙轴14→抬牙叉形曲柄15→牙架9，使送布牙10作上下运动，这两种运动的合成运动使送料牙完成送料动作。
(2）取送料机构中的凸轮机构作为研究对象，以下为凸轮的机构简图图5.4.3凸轮机构简图 图5.4.4凸轮机构90°的位移角（3）根据反转法，由凸轮的理论轮廓线得出摆杆的运动规律1. 由图可知，以O ’为圆心，以O ’B 为半径的圆是凸轮的理论轮廓线；2. 连接O ’O ，并延长O ’O 交理论轮廓圆于C ；则以O 点为圆心，半径为OC 画圆，并内切于理论轮廓圆，得出基圆； 3. 以O 点为圆心，半径为偏距e 画圆得出偏距圆； 4. 将A 点绕90度到Q,过Q 相切偏距圆；5. 以Q 点为圆心，半径为AB 画圆，交基圆于E 点，交理论廓线于D 点，则∠DQE 为凸轮绕90度时的位移角； 6. 根据以上规律，可以得出凸轮绕一角度时，摆杆的位移角； 7. 根据行程角和位移角的关系可得摆杆的运动规律。
图5.4.5摆杆的运动规律表5-1 行程角和位移角的关系行程角δ0 15 30 45 60 75 90 105 120 135 150 165 位移角φ0 0°33’0°58’1°29’2°4’2°40’3°13’3°38’3°54’4°0’3°54’3°39’行程角δ180 195 210 225 240 255 270 285 300 315 330 345 位移角φ3°15’2°47’1°47’1°19’0°55’0°35’0°19’0°3’0 0 0 0由上述图表看出，摆杆大致做等速运动，在0°～135°，凸轮做推程运动，在135°～285°，凸轮做回程运动，285°～360°，推杆近休止。
由于摆杆做等速运动，其摆杆在运动的开始和终止的瞬时，因速度有突变，所以这时摆杆在理论上将出现无穷大的加速度和惯性力，因而会使凸轮机构受到极大的冲击，即刚性冲击。
六、结论1.通过拆装缝纫机，提高了个人的实践能力。
把理论知识运用到实践上来。
2.深入研究缝纫机的工作原理及机构分析，可了解到机构的自由度分析，机构的运动规律，机构里每一零件的几何尺寸的设计，机构之间的组合关系的类型。
3.每组的课程任务都由几人组成，我通过团队合作，发挥自己的长处，并吸收别人的优点来弥补自己的缺点。
