实验一缝纫机头机构综合分析缝纫机头机构是缝纫机的核心部件,是实现缝纫功能的主要部件。
它由多个零部件组成,包括活动臂、动脚及踏板、上下丧盖、线针头装置、扭转轴、摇臂轴和剪线刀等。
首先,我们来分析活动臂的机构。
活动臂主要由四个部分组成:压脚、脚踏板、活动臂推杆和底盘。
活动臂推杆通过连杆机构与脚踏板相连,通过脚踏板的运动带动活动臂推杆上下运动,从而实现缝纫机头的起落。
压脚通过活动臂推杆与底盘相连,通过压脚上下移动来控制缝纫机头与缝纫物料之间的压力。
然后,我们来分析上下丧盖的机构。
上下丧盖主要由上下盖板、上下盖板拉簧、上下盖板门轴和上下盖板按钮组成。
上下盖板通过上下盖板拉簧与上下盖板按钮相连,通过按下上下盖板按钮来控制上下盖板的开合。
上下盖板门轴使得上下盖板可以顺利地打开和关闭。
接下来,我们来分析线针头装置的机构。
线针头装置由线针、线针臂、线针杆和线针轴组成。
线针臂通过线针杆与线针轴相连,通过线针杆的上下运动,带动线针臂上下运动,从而完成线针的动作。
然后,我们来分析扭转轴的机构。
扭转轴主要由扭转手柄、扭转轴和扭转压脚组成。
扭转手柄通过与扭转轴相连,通过旋转扭转手柄,带动扭转轴旋转,从而控制缝纫机头的运动方向。
扭转压脚通过扭转轴与底盘相连,在扭转轴的作用下,扭转压脚可以左右摇摆移动,实现缝纫的方向调整。
最后,我们来分析剪线刀的机构。
剪线刀主要由刀片和剪刀臂组成。
剪线刀通过剪刀臂与底盘相连,通过剪刀臂的动作,完成剪线刀的剪线操作。
综上所述,缝纫机头机构是缝纫机最关键的部件之一,它由多个零部件组成,实现了缝纫机头的各项功能。
每个部件都发挥着重要的作用,相互协作,完成缝纫任务。
了解和分析缝纫机头机构的细节,可以使我们更好地理解缝纫机的工作原理,并在维护和修理缝纫机时,能够更加准确地找到故障的原因和解决办法。
深圳大学本科论文题目:姓名:专业:学院:学号:指导教师:职称:年月日目录1引言 (2)2任务分配 (2)3平缝机整体核心机构 (3)4平缝机机构系统及传动路线 (4)5缝纫机主要机构分析 (4)1.刺料机构 (5)2.挑线机构 (6)3.勾线机构 (10)4.送料机构 (11)6结论 (15)7参考文献 (15)缝纫机的机构分析和工作原理【摘要】缝纫机是一个集连杆机构、凸轮机构、齿轮机构等基本机构所组成的机械。
我们根据机构的类型,进行组员的分配,研究其的机构分析和工作原理。
【关键词】:缝纫机,凸轮机构,连杆机构【Abstract】sewingmachineisconsistoflinkgear,cammechanismandgearmechanism。
Wearrangeeveryone’sworkaccordingtotypeofmechanism,whichwestudyitsmechanismandprinciple.【Keywords】:sewingmachine,cammechanism,linkgear一、引言工业缝纫机是服装机械设备的主体和核心。
随着科技技术的发展和进步,缝纫机新型机型不断增加,其高速化、精密化、多功能化、智能化和自动化城的越来越高。
各种电子技术和自动化装置已广泛地用于缝纫机械中.但是由于缝纫机动作和运动复杂,又要求高度的协调性,机构系统仍是其核心和枢纽。
缝纫机的主要机构分为四大类,刺料机构、挑线机构、钩线机构和送料机构。
此外还有压脚装置、控制装置、调节装置等。
缝纫机中的这些机构都是最常用的基本机构:连杆机构、凸轮机构、齿轮机构、带传动机构、间歇运动机构,并按照串联、并联、时序等方式组合在一起。
因此要掌握缝纫机的使用,就必须了解缝纫机的机构组成和传动原理.二、任务说明和分配本小组人员主要有:*********************************主要的分工如下:本小组所分析的缝纫机为工业平缝机三、平缝机的整机核心结构刺料机构,用以确保机针带线顺利穿刺面料,与钩线机构配合,完成线环的穿套钩线机构,保证钩线器完成线环的穿套挑线机构,按输送和收紧缝线的方式完成线迹用线量的适当调整。
缝纫机的机构分析和工作原理完美版讲解缝纫机是一种用于缝合各种织物和纺织品的机械设备,它通过一系列的机构来完成缝纫的工作。
下面将从机构分析和工作原理两个方面来详细讲解缝纫机的工作原理。
一、机构分析:1.传动机构:缝纫机的传动机构是由电机、皮带轮、链轮和传动杆等组成。
电机通过皮带轮和链轮传动,驱动传动杆来实现机械部件的运动。
2.送布机构:缝纫机的送布机构主要由铁齿轮、摇杆和送布齿组成。
电机驱动铁齿轮通过摇杆和送布齿的升降来实现送布。
3.上下机构:缝纫机的上下机构由上下锥齿轮、头簧和线杆等组成。
电机驱动上下锥齿轮的相互啮合来实现缝纫机头的上下移动。
4.针杆机构:缝纫机的针杆机构主要由针杆、针棘轮和曲柄等组成。
电机驱动曲柄带动针棘轮旋转,通过针杆的上下运动来完成针的穿刺和提升。
5.压脚机构:缝纫机的压脚机构主要由压脚杆、压脚弹簧和脚踏板等组成。
电机通过传动机构带动压脚杆的上下移动,以实现对织物的压紧。
二、工作原理:当缝纫机开机时,电机通过传动机构的传动,驱动各个机构协同工作,完成缝纫的工作。
具体工作过程如下:1.织物进料:织物由送布机构送入缝纫机,通过铁齿轮的旋转,带动摇杆来实现送布齿的升降,将织物逐步送入缝纫区域。
2.针眼穿刺:电机驱动曲柄带动针棘轮旋转,通过针杆的上下运动,使得针在织物上形成针眼,完成针的穿刺。
3.线迹形成:通过线杆及其配件,将线从线杆上穿过针眼,形成线迹。
4.织物前进:电机驱动上下锥齿轮相互啮合,带动缝纫机头上下移动,使得针在织物上提升,织物在缝纫区域持续前进。
5.继续穿刺:针织物前进的同时,针杆不断提升和下降,实现针的连续穿刺。
6.压紧织物:通过压脚机构驱动压脚杆的上下运动,实现对织物的压紧,保证针线的牢固度。
通过以上的工作原理,缝纫机可以实现对织物的缝合。
不同类型的缝纫机还可以通过调整不同的机构,完成不同的缝纫效果,满足不同的需求。
总结:缝纫机是一种机械设备,通过一系列的机构来实现对织物的缝合。
课题十三缝纫机机头的拆装缝纫机机头部分是由刺料、钩线、挑线、送料四个机构和绕线、压料、落牙等辅助机构组成,各机构的运动合理地配合,循环工作,把缝料缝合起来。
如图13-1所示为JA型家用缝纫机机头结构图。
图13-1 缝纫机机头的结构图1、调压螺钉2、面板3、挑线杆4、夹线器5、夹线簧6、面板线钩7、压脚8、推板9、针板10、下插线杆11、过线器12、针距调节螺钉13、绕线器14、上轮15、上插线杆16、针杆17、针夹18、机针1.缝纫机机头的装配技术要求⑴准备装配用的零件、机壳等均应已清洗干净,各配合表面在装配时要添加润滑油。
⑵装配顺序应按照实验步骤进行,每个零件安装后应进行检查,合格后再装下一个零件。
⑶在装配上轴时,应注意拧紧挑线凸轮螺钉,上轮套筒端面与机壳后端面的间隙应在0.04 mm左右。
⑷在装配针杆、机针与摆梭时应保证:①机针在最低位置回升到与摆梭尖相遇时,机针过线孔应低于摆梭尖2~2.5mm。
②机针降到最低,摆梭尖与机针距离为2~2.8mm。
③针距扳手在最低位,针杆升至最高点,针板的中间方槽端面与送布牙中齿相距0.5~1mm。
④机针与摆梭托平面间隙最小不能碰针,最大不超过0.17mm。
⑤机针与摆梭尖平面间隙最小不能碰针,最大不超过0.11mm。
⑥摆梭床与摆梭接触间隙应在0.35~0.55mm之间。
⑸在装配送布凸轮送布牙与送布摆轴时,应保证:①送布凸轮螺钉中心与上轴曲柄中线夹角约成280~300。
②送布牙在针杆处于最高位时,牙面露出针板平面0.4~0.9mm。
⑹在装配压脚时,应保证压脚掌底距针板平面约6.5mm。
⑺将装配好的机头装在台板上,接上传动带后踏动缝纫机应无不正常的噪声或撞击声。
⑻装上面线与底线(梭心套),按使用说明书进行试缝,应不出现断线、浮线、跳针、起皱等缺陷。
针距调节机构应能起作用。
2.缝纫机机头的拆卸注意事项⑴实验场所应保持清洁、安静。
机壳等较大的零件摆放要稳妥,以防止跌落损坏或伤脚。
实验一机械结构分析及运动简图测绘一、概述我们在对机构进行分析和设计时,常常撇开构件的实际外形、运动副的具体结构和组成构件的零件数目等与运动无关的因素,而用简单的线条和规定的符号代表构件和运动副,并按一定比例表示各运动副的相对位置和构件尺寸,这种表明机构各构件相对运动关系的简单图形称为机构运动简图。
机构运动简图可以简明地表达一部机器的传动原理,是工程技术人员进行机构设计、分析和交流的工具,工科学生应当加强机构运动简图测绘的训练。
二、实验目的1.了解所研究机构的实际应用及运动变换功能;2. 掌握机构运动简图的测绘方法;3. 掌握机构自由度的计算并判定机构运动是否确定。
三、实验设备1.缝纫机头。
2.多种机构模型。
四、机械结构分析及运动简图的测绘方法这里用一个具体实例加以说明。
图1-1所示为一回转导杆机构,试分析其结构特点、绘出运动简图并计算机构自由度。
1.数清构件数目1图 1-1 回转导杆机构1-小连杆 2-滑块 3-导杆 4-机架 5-手轮B B BC123Aω1(a) (b)2344 1转动手轮使机器或机构,使其缓慢运动,从主动件开始仔细观察构件的运动,确定构件的数目并分清哪些是活动构件,哪些是固定构件,给构件编号。
如在本导杆机构中:1表示小连杆 ;2表示滑块;3表示导杆 ;4表示机架 。
2.判断各构件间运动副的性质 反复转动手轮,可以清楚地看到:(1)构件1(连杆)与构件4(机架)的相对运动是绕轴A 转动,故构件1与构件4组成以A 为中心的回转副A 。
(2)构件1(连杆)与构件2(滑块)绕滑块上的销轴B 相对转动,故构件1与构件2组成以B 为中心的回转副B 。
(3)构件2(滑块)与构件3(导杆)沿导杆方向作相对移动,故构件2与构件3组成移动副D 。
(4)构件3(导杆)与构件4(机架)的相对运动,是绕C 轴的转动,故构件3与构件4组成以C 为中心的回转副C 。
3.长度比例尺及投影面的选择(1)根据机器构件的实际长度尺寸选择适当的长度比例尺μ :μ = (1-1)(2)选择适当的投影面:一般选择能清楚地表明运动副形式和构件间相对运动关系的运动平面为投影面。
广西科技大学鹿山学院实验报告课程名称:指导教师:班级:姓名:学号:成绩评定:指导教师签字:年月日实验一机构运动简图的测绘与分析一、实验目的:1、根据各种机械实物或模型,绘制机构运动简图;2、学会分析和验证机构自由度,进一步理解机构自由度的概念,掌握机构自由度的计算方法;3、加深对机构结构分析的了解。
二、实验设备和工具;1、缝纫机头;2.学生自带三角板、铅笔、橡皮;三、实验原理:由于机构的运动仅与机构中所有构件的数目和构件所组成的运动副的数目、类型、相对位置有关,因此,在绘制机构运动简图时,可以撇开构件的形状和运动副的具体构造,而用一些简略符号(见教科书有关“常用构件和运动副简图符号”的规定)来代替构件和运动副,并按一定的比例尺表示运动副的相对位置,以此表明机构的运动特征。
四、实验步骤及方法:l、测绘时使被测绘的机械缓慢地运动,从原动件开始,仔细观察机构的运动,分清各个运动单元,从而确定组成机构的构件数目;2、根据相联接的两构件的接触特征及相对运动的性质,确定各个运动副的种类;3、选定投影面,即多数构件运动的平面,在草稿纸上徒手按规定的符号及构件的连接次序,从原动件开始,逐步画出机构运动简图。
用数字1、2、3、……。
分别标注各构件,用英文字母A、B、C、,……分别标注各运动副;4、仔细测量与机构运动有关的尺寸,即转动副间的中心距和移动副导路的方向等,选定原动件的位置,并按一定的比例画出正式的机构运动简图。
五、实验要求:l、对要测绘的缝纫机头中四个机构即a.压布、b走针、c.摆梭、d.送布,只绘出机构示意图即可,所谓机构运动示意图是指只凭目测,使图与实物成比例,不按比例尺绘制的简图;2、计算每个机构的机构自由度,并将结果与实际机构的自由度相对照,观察计算结果与实际是否相符;3、对绘制的机构进行结构分析(高副低代,分离杆组;确定机构级别等)。
六、思考题:1、一个正确的机构运动简图应能说明哪些内容?2、机构自由度的计算对测绘机构运动简图有何帮助?实验二齿轮范成实验一、实验目的1、掌握用范成法切制渐开线齿轮齿廓的基本原理;2、了解渐开线齿轮产生根切现象的原因和用变位修正来避免根切的方法;3、分析比较标准齿轮和变位齿轮的异同点。
工业缝纫机的四大主要机构!-维修技术-中国缝纫机维修技术讨论及缝配信息交流-P...
在服装加工过程中,平缝机承担着拼,合,钩,钉,绱,纳,扎等多种工序任务.和其他特种缝纫机比较,平缝机用途广泛,使用灵活,结构简单,维修方便.在服装生产中,它的数量最多.
任何一台缝纫机,不管它的机构多么复杂,精密,只要是用针和线对缝料进行缝纫,就离不开四大基本机构(一.针杆机构.二.钩线机构.三.挑线机构.四.压送料机构.)的联合运动.所以,研究平缝机是了解和掌握其他缝纫设备的基础.对初学者来说是必须要知道的基本原理!
一般地说,工业平缝机包括机头,工作台,机架及电机四部分.机头部分由皮带轮,上轴,竖轴,下轴,抬牙轴,送布轴,针杆,压脚杆,抬压脚杠杆,送布牙,针距调节旋柄,倒送手柄等部件组成.要大概了解一台缝纫机的性能,应该了解其主要技术规格,缝纫速度,最大针距,针杆行程,压脚提升量,缝厚,使用机针,使用缝线,电机功率等.电子平缝机有电子控制装备(电脑)和马达(现在已经普遍使用伺服马达).在电脑操纵下,机器能做到断线自动停车,自动切断底面线,自动调节工作速度,自动抬压脚,自动倒缝等功能.。
机构运动简图测绘实验一、实验目的1.学会绘制机构运动简图的原理和方法。
2.验证和巩固机构自由度计算及机构具有确定运动条件等知识。
二、实验设备及工具1.缝纫机头或各种机构模型。
2.铅笔、直尺、文具及图纸等。
三、实验原理及方法1.机构运动简图机构运动简图是研究机构结构分析、运动分析、动力学不可缺少的一种简单图形,它表达机构的整体和局部的结构型式,在机械设计初期用以表达设计方案和进行必要的尺寸计算。
由于机构的运动状态仅与组成机构的构件数目及连接这些构件间的运动副种类和数目及相对位置有关,故可抛开构件复杂的外形,材质和运动副的具体结构用简单的线条和规定的符号代表每一个构件和运动副,并按着一定的比例尺准确地将实际机构的运动特征表达出来,这种简单的图形即为机构运动简图。
2.测绘方法及步骤(1)机构运动分析,判别运动副种类。
使机构缓慢运动,仔细观察机构运动情况。
从原动件(连架杆之一)开始,首先判定它与机架之间运动副种类,依次判断与其相连构件之间运动副种类,直到最终运动输出构件(亦为连架构件)为止,从而确定组成机构的构件数目、运动副的种类和数量以及连接顺序。
(2)合理选择视图平面视图平面的选择以最能清楚表达组成机构的构件数量,运动副种类和数量以及各构件间相对运动关系为原则。
对平面机构,一般选择平行于各点运动平面的平面为视图平面,也可选择与该平面垂直的平面作为视图平面。
(3)选择适当比例尺(4)绘制运动简图计算出各运动副间图纸上长度,画出各运动副相对位置,用线条连接各运动副,即得机构运动简图(机构运动瞬时各构件位置图)。
机械工程设计中,没有按准确比例尺画出的机构运动简图称为机构示意图,由于作图简单,亦能基本表达机构的结构和运动情况,故常用机构示意图代替机构运动简图。
(5)计算机构自由度四、实验报告要求学生在各种机构模型中任选5个以上机构,画出机构运动简图,并计算自由度。
3.思考题(1)正确的机构运动简图应说明那些内容?(2)原动件在绘制机构运动简图时的位置为什么可以任意选定?(3)机构自由度的意义是什么,原动件数目与机构自由度数的关系如何?。

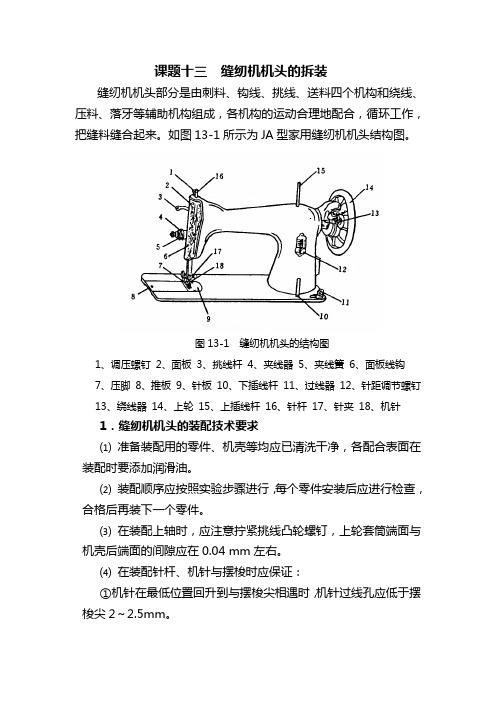

课题十三缝纫机机头的拆装缝纫机机头部分是由刺料、钩线、挑线、送料四个机构和绕线、压料、落牙等辅助机构组成,各机构的运动合理地配合,循环工作,把缝料缝合起来。
如图13-1所示为JA型家用缝纫机机头结构图。
图13-1 缝纫机机头的结构图1、调压螺钉2、面板3、挑线杆4、夹线器5、夹线簧6、面板线钩7、压脚8、推板9、针板10、下插线杆11、过线器12、针距调节螺钉13、绕线器14、上轮15、上插线杆16、针杆17、针夹18、机针1.缝纫机机头的装配技术要求⑴准备装配用的零件、机壳等均应已清洗干净,各配合表面在装配时要添加润滑油。
⑵装配顺序应按照实验步骤进行,每个零件安装后应进行检查,合格后再装下一个零件。
⑶在装配上轴时,应注意拧紧挑线凸轮螺钉,上轮套筒端面与机壳后端面的间隙应在0.04 mm左右。
⑷在装配针杆、机针与摆梭时应保证:①机针在最低位置回升到与摆梭尖相遇时,机针过线孔应低于摆梭尖2~2.5mm。
②机针降到最低,摆梭尖与机针距离为2~2.8mm。
③针距扳手在最低位,针杆升至最高点,针板的中间方槽端面与送布牙中齿相距0.5~1mm。
④机针与摆梭托平面间隙最小不能碰针,最大不超过0.17mm。
⑤机针与摆梭尖平面间隙最小不能碰针,最大不超过0.11mm。
⑥摆梭床与摆梭接触间隙应在0.35~0.55mm之间。
⑸在装配送布凸轮送布牙与送布摆轴时,应保证:①送布凸轮螺钉中心与上轴曲柄中线夹角约成280~300。
②送布牙在针杆处于最高位时,牙面露出针板平面0.4~0.9mm。
⑹在装配压脚时,应保证压脚掌底距针板平面约6.5mm。
⑺将装配好的机头装在台板上,接上传动带后踏动缝纫机应无不正常的噪声或撞击声。
⑻装上面线与底线(梭心套),按使用说明书进行试缝,应不出现断线、浮线、跳针、起皱等缺陷。
针距调节机构应能起作用。
2.缝纫机机头的拆卸注意事项⑴实验场所应保持清洁、安静。
机壳等较大的零件摆放要稳妥,以防止跌落损坏或伤脚。
实验一缝纫机头机构综合
分析
The following text is amended on 12 November 2020.
实验一缝纫机头机构综合分析
一.实验目的及意义
1、了解缝纫机头的基本构造与组成,增强对机械零件及机构的感性识。
2、了解各个部件的运动及机构类型。
3、缝纫机机构中连杆机构的特点表现为具有多种多样的结构和多种多样的特
性,通过对这一典型机构的运动分析,进一步加深对机构的认识。
二.实验设备及工具
1、缝纫机头;
2、铅笔,橡皮,三角板等会图工具。
三.实验内容
1、JA型家用缝纫机机头的组成机构及其工作原理
(1、)JA型家用缝纫机机头从外形看由下列零件组成,如图1-1所示。
图1-1 缝纫机机头外观图
1、调压螺钉
2、面板
3、挑线杆
4、夹线器
5、夹线簧
6、面板线钩
7、压脚 8、推板 9、针板 10、下插线杆 11、过线器 12、针距调节螺钉 13、绕
线器 14、上轮 15、上插线杆 16、针杆 17、针夹 18、机针
(2、)工作原理:
缝纫机的工作循环一般以机针处于最高点为循环的起始点。
机针带着面线自上而下运动,穿过布料,到达最低点,与此同时,挑线机构自上而下摆至接近水平位置,摆梭逆时针摆动,到达勾线准备位置;当机针回升开始,先抛出线环,摆梭则开始顺时针摆动,勾住线环,进而带着绕由底线底梭心穿过线环;与此相配合,挑线机构先是在水平位置附近保持静止,以保证抛出的线环稳定,便于勾线,随后则迅速下摆,为摆梭穿越线环提供足够长的面线;机针继续上升,摆梭完全穿出线环,挑线杆便迅速上摆,收回放出的面线,并从线团中拉出下一循环所需的线,完成一个针迹;在机针退出布料和下一次刺进布料之间的空行程,则是送布机构的工作行程,送布牙被抬起后向前进,完成送布动作。
①.缝纫机机头结构简图如下:
图1-2 缝纫机头结构简图
(1)上轮 (2)上轴 (3)挑线凸轮 (4)挑线杆 (5)小连杆 (6)针杆 (7)送布凸轮
(8)牙叉 (9)牙叉滑块 (10)针距座 (11)送布曲柄 (12)送布轴 (13)牙架 (14)送
布牙 (15)抬牙曲柄 (16)抬牙轴 (17)摆轴偏心凸轮 (18)摆轴 (19)大连杆 (20)摆轴滑块 (21)下轴曲柄 (22)下轴 (23)摆梭托,摆梭
引线机构:(1),(2),(3),(5),(6);
挑线机构:(1),(2),(3),(4);
钩线机构:(1),(2),(19),(18),(20),(21),(22),(23;)
送布机构:
(1),(2),(7),(8),(9),(10),(11),(12),(13),(14),(15),(16),(17),(18)。
注:图上未画的压紧杆部分也属于送布机构。
还有自成一体的第五大机构:绕线机构。
由于它是辅助机构,故未在图上画
出。
②缝纫机线迹形成过程:面线线环形成→线环扩大→套过梭心→套住底线→面线底线绞在一起→面线收紧→形成一个绞合点→送布→形成一串绞合点(线迹)
图1-3 缝纫机线迹形成过程
简单地说:a、送布牙向前送布到位; b、挑线杆拉出面线备用;
c、针杆和机针下降刺布;
d、机针将面线带到布下;
e、机针上升并形成线环;
f、摆梭逆时针转钩线环;
g、线环被钩大绕过转轴; h、摆梭顺时针转动脱钩;
i、挑线杆收紧面线线环; j、面线线环套住了底线;
k、继续收线形成绞合点; l、周而复始形成了线迹。
更简单地说:送布---放线---引线---刺布---退针---成环---钩线---扩环---脱钩---紧环---绞合。
四、实验步骤
1、由手轮转动上轴,观察各机构的运动情况,认清哪些构建是活动构件,那些事
固定构件,了解缝纫机的结构及传动原理。
2、检查机针最高位置时的指针是否为零,必要时可松开手轮离合器加以校正。
3、转动上轴,依次观察并记录机针在最高位置开始刺布,到最低位置退出布料等
时刻的指针读数。
4、转动上轴,依次观察并记录摆梭逆时针摆动和顺时针摆动交接时刻的指针读
数。
5、转动上轴,依次观察并记录挑线杆在最高位置、中间休止、再下降,到达最低
位置等时刻的指针读数。
6、转动上轴,依次观察并记录送布机构开始送布、送布结束等时刻的指针位
置。
以上3-6步应反复三次,取各次读数的平均值作为实验数据,填入测试数据表。
五、缝纫机工作循环图
图6 缝纫机工作循环图
表1 家用缝纫机四个主要机构在工作周期中的特殊点(配合图6)
缝纫机四大机构运动简图及其自由度。
