驻极体传声器咪头的通用指标

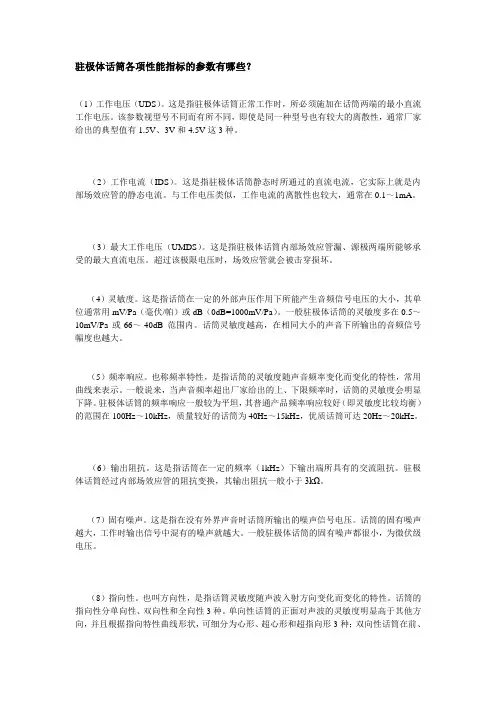

驻极体话筒各项性能指标的参数有哪些？（1）工作电压（UDS）。

这是指驻极体话筒正常工作时，所必须施加在话筒两端的最小直流工作电压。

该参数视型号不同而有所不同，即使是同一种型号也有较大的离散性，通常厂家给出的典型值有1.5V、3V和4.5V这3种。

（2）工作电流（IDS）。

这是指驻极体话筒静态时所通过的直流电流，它实际上就是内部场效应管的静态电流。

与工作电压类似，工作电流的离散性也较大，通常在0.1～1mA。

（3）最大工作电压（UMDS）。

这是指驻极体话筒内部场效应管漏、源极两端所能够承受的最大直流电压。

超过该极限电压时，场效应管就会被击穿损坏。

（4）灵敏度。

这是指话筒在一定的外部声压作用下所能产生音频信号电压的大小，其单位通常用mV/Pa（毫伏/帕）或dB（0dB=1000mV/Pa）。

一般驻极体话筒的灵敏度多在0.5～10mV/Pa或-66～-40dB范围内。

话筒灵敏度越高，在相同大小的声音下所输出的音频信号幅度也越大。

（5）频率响应。

也称频率特性，是指话筒的灵敏度随声音频率变化而变化的特性，常用曲线来表示。

一般说来，当声音频率超出厂家给出的上、下限频率时，话筒的灵敏度会明显下降。

驻极体话筒的频率响应一般较为平坦，其普通产品频率响应较好（即灵敏度比较均衡）的范围在100Hz～10kHz，质量较好的话筒为40Hz～15kHz，优质话筒可达20Hz～20kHz。

（6）输出阻抗。

这是指话筒在一定的频率（1kHz）下输出端所具有的交流阻抗。

驻极体话筒经过内部场效应管的阻抗变换，其输出阻抗一般小于3kΩ。

（7）固有噪声。

这是指在没有外界声音时话筒所输出的噪声信号电压。

话筒的固有噪声越大，工作时输出信号中混有的噪声就越大。

一般驻极体话筒的固有噪声都很小，为微伏级电压。

（8）指向性。

也叫方向性，是指话筒灵敏度随声波入射方向变化而变化的特性。

话筒的指向性分单向性、双向性和全向性3种。

单向性话筒的正面对声波的灵敏度明显高于其他方向，并且根据指向特性曲线形状，可细分为心形、超心形和超指向形3种；双向性话筒在前、后方向的灵敏度均高于其他方向；全向性话筒对来自四面八方的声波都有基本相同的灵敏度。

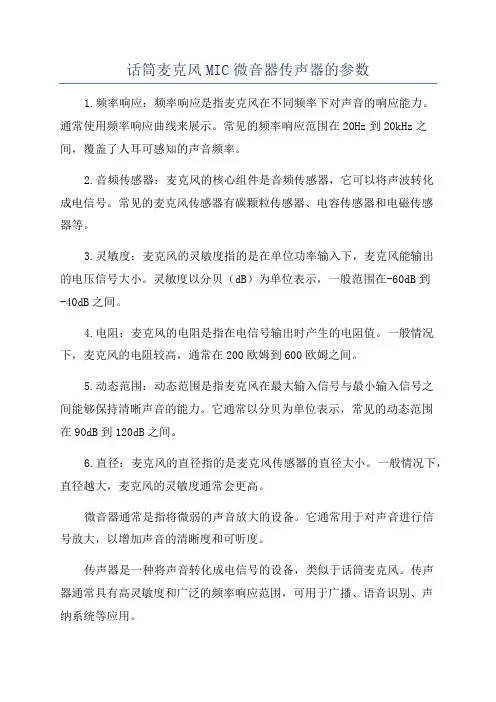

话筒麦克风MIC微音器传声器的参数1.频率响应：频率响应是指麦克风在不同频率下对声音的响应能力。

通常使用频率响应曲线来展示。

常见的频率响应范围在20Hz到20kHz之间，覆盖了人耳可感知的声音频率。

2.音频传感器：麦克风的核心组件是音频传感器，它可以将声波转化成电信号。

常见的麦克风传感器有碳颗粒传感器、电容传感器和电磁传感器等。

3.灵敏度：麦克风的灵敏度指的是在单位功率输入下，麦克风能输出的电压信号大小。

灵敏度以分贝（dB）为单位表示，一般范围在-60dB到-40dB之间。

4.电阻：麦克风的电阻是指在电信号输出时产生的电阻值。

一般情况下，麦克风的电阻较高，通常在200欧姆到600欧姆之间。

5.动态范围：动态范围是指麦克风在最大输入信号与最小输入信号之间能够保持清晰声音的能力。

它通常以分贝为单位表示，常见的动态范围在90dB到120dB之间。

6.直径：麦克风的直径指的是麦克风传感器的直径大小。

一般情况下，直径越大，麦克风的灵敏度通常会更高。

微音器通常是指将微弱的声音放大的设备。

它通常用于对声音进行信号放大，以增加声音的清晰度和可听度。

传声器是一种将声音转化成电信号的设备，类似于话筒麦克风。

传声器通常具有高灵敏度和广泛的频率响应范围，可用于广播、语音识别、声纳系统等应用。

总结起来，话筒麦克风、微音器和传声器都是将声音转化成电信号的设备。

它们的参数包括频率响应、音频传感器、灵敏度、电阻、动态范围和直径等。

这些参数决定了设备的声音采集和放大能力，对于不同应用场景的需求也会有所不同。

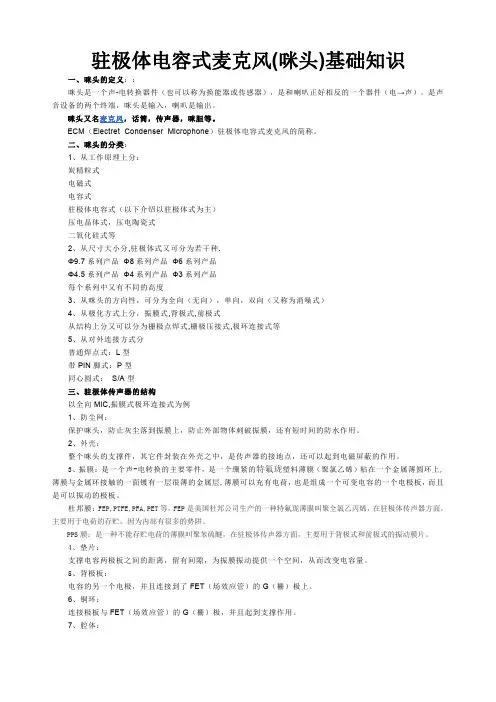

驻极体电容式麦克风(咪头)基础知识一、咪头的定义：：咪头是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。

是声音设备的两个终端，咪头是输入，喇叭是输出。

咪头又名麦克风，话筒，传声器，咪胆等。

ECM（Electret Condenser Microphone）驻极体电容式麦克风的简称。

二、咪头的分类：1、从工作原理上分：炭精粒式电磁式电容式驻极体电容式（以下介绍以驻极体式为主）压电晶体式，压电陶瓷式二氧化硅式等2、从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品Φ3系列产品每个系列中又有不同的高度3、从咪头的方向性，可分为全向（无向），单向，双向（又称为消噪式）4、从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5、从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S/A型三、驻极体传声器的结构以全向MIC,振膜式极环连接式为例1、防尘网：保护咪头，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。

2、外壳：整个咪头的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。

3、振膜：是一个声-电转换的主要零件，是一个绷紧的特氟珑塑料薄膜（聚氯乙烯）粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。

杜邦膜：FEP,PTFE,PFA,PET等，FEP是美国杜邦公司生产的一种特氟珑薄膜叫聚全氯乙丙烯，在驻极体传声器方面，主要用于电荷的存贮，因为内部有很多的势阱。

PPS膜：是一种不能存贮电荷的薄膜叫聚苯硫醚，在驻极体传声器方面，主要用于背极式和前极式的振动膜片。

4、垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。

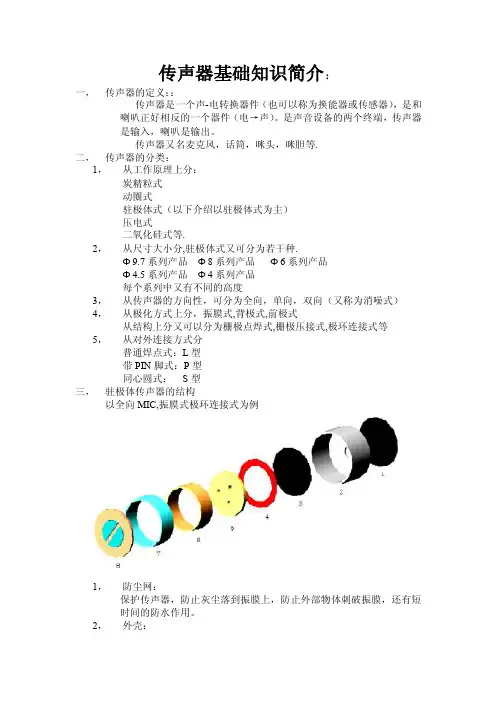

传声器基础知识简介：一，传声器的定义：：传声器是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。

是声音设备的两个终端，传声器是输入，喇叭是输出。

传声器又名麦克风，话筒，咪头，咪胆等.二，传声器的分类：1，从工作原理上分：炭精粒式动圈式驻极体式（以下介绍以驻极体式为主）压电式二氧化硅式等.2，从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品每个系列中又有不同的高度3，从传声器的方向性，可分为全向，单向，双向（又称为消噪式）4，从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5，从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S型三，驻极体传声器的结构以全向MIC,振膜式极环连接式为例1，防尘网：保护传声器，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。

2，外壳：整个传声器的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。

3，振膜：是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。

4 : 垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。

5: 极板：电容的另一个电极，并且连接到了FET的G极上。

6: 极环：连接极板与FET的G极，并且起到支撑作用。

7: 腔体：固定极板和极环，从而防止极板和极环对外壳短路（FET的S，G极短路）。

8: PCB组件：装有FET，电容等器件，同时也起到固定其它件的作用。

9: PIN：有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接在一起,起连接另外前极式,,背极式在结构上也略有不同.四，、传声器的电原理图：FET(场效应管)MIC的主要器件,起到阻抗变换和放大的作用,C;是一个可以通过膜片震动而改变电容量的电容,声电转换的主要部件.C1,C2是为了防止射频干扰而设置的,可以分别对两个射频频段的干扰起到抑制作用.R L:负载电阻,它的大小决定灵敏度的高低.V S:工作电压,MIC提供工作电压:C O:隔直电容,信号输出端.五，驻极体传声器的工作原理：由静电学可知，对于平行板电容器，有如下的关系式：C=ε·S/L 。

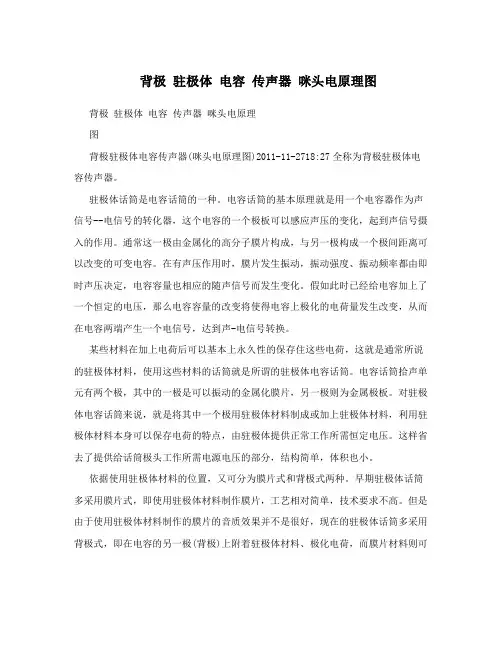

背极驻极体电容传声器咪头电原理图背极驻极体电容传声器咪头电原理图背极驻极体电容传声器(咪头电原理图)2011-11-2718:27全称为背极驻极体电容传声器。

驻极体话筒是电容话筒的一种。

电容话筒的基本原理就是用一个电容器作为声信号--电信号的转化器，这个电容的一个极板可以感应声压的变化，起到声信号摄入的作用。

通常这一极由金属化的高分子膜片构成，与另一极构成一个极间距离可以改变的可变电容。

在有声压作用时，膜片发生振动，振动强度、振动频率都由即时声压决定，电容容量也相应的随声信号而发生变化。

假如此时已经给电容加上了一个恒定的电压，那么电容容量的改变将使得电容上极化的电荷量发生改变，从而在电容两端产生一个电信号，达到声-电信号转换。

某些材料在加上电荷后可以基本上永久性的保存住这些电荷，这就是通常所说的驻极体材料，使用这些材料的话筒就是所谓的驻极体电容话筒。

电容话筒拾声单元有两个极，其中的一极是可以振动的金属化膜片，另一极则为金属极板。

对驻极体电容话筒来说，就是将其中一个极用驻极体材料制成或加上驻极体材料，利用驻极体材料本身可以保存电荷的特点，由驻极体提供正常工作所需恒定电压。

这样省去了提供给话筒极头工作所需电源电压的部分，结构简单，体积也小。

依据使用驻极体材料的位置，又可分为膜片式和背极式两种。

早期驻极体话筒多采用膜片式，即使用驻极体材料制作膜片，工艺相对简单，技术要求不高。

但是由于使用驻极体材料制作的膜片的音质效果并不是很好，现在的驻极体话筒多采用背极式，即在电容的另一极(背极)上附着驻极体材料、极化电荷，而膜片材料则可从拾音角度考虑，选择音质效果较好的材质的膜片。

从目前技术发展来看，背极式传声器是驻极体话筒的一个趋势。

驻极体传声器相对于一般电容传声器来说，生产工艺简单，成本低，适于大批量生产。

同时体积较小，使用时比较方便，广泛应用于多种场合，比如一般会议场合，语音通讯系统，如电话机、摄像机、手机、复读机等等。

驻极体电容式麦克风咪头基础知识预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制驻极体电容式麦克风(咪头)基础知识一、咪头的定义：：咪头是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。

是声音设备的两个终端，咪头是输入，喇叭是输出。

咪头又名麦克风，话筒，传声器，咪胆等。

ECM（Electret Condenser Microphone）驻极体电容式麦克风的简称。

二、咪头的分类：1、从工作原理上分：炭精粒式电磁式电容式驻极体电容式（以下介绍以驻极体式为主）压电晶体式，压电陶瓷式二氧化硅式等2、从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品Φ3系列产品每个系列中又有不同的高度3、从咪头的方向性，可分为全向（无向），单向，双向（又称为消噪式）4、从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5、从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S/A型三、驻极体传声器的结构以全向MIC,振膜式极环连接式为例1、防尘网：保护咪头，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。

2、外壳：整个咪头的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。

3、振膜：是一个声-电转换的主要零件，是一个绷紧的特氟珑塑料薄膜（聚氯乙烯）粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。

杜邦膜：FEP,PTFE,PFA,PET等，FEP是美国杜邦公司生产的一种特氟珑薄膜叫聚全氯乙丙烯，在驻极体传声器方面，主要用于电荷的存贮，因为内部有很多的势阱。

PPS膜：是一种不能存贮电荷的薄膜叫聚苯硫醚，在驻极体传声器方面，主要用于背极式和前极式的振动膜片。

驻极体传声器测试仪的参数驻极体传声器测试仪是测试音频设备中驻极体传声器性能的工具，现在被广泛应用于音频设备制造、检测和维修中。

为了正确使用该测试仪，我们需要了解其参数。

频率响应频率响应是驻极体传声器测试仪最常用的参数之一。

它表示驻极体传声器的输出响应能力，也就是说，它可以显示在不同频率下，驻极体传声器的输出水平。

通常情况下，这种响应被用来检测反馈、谐振等问题，以及判断驻极体传声器的线性度。

灵敏度灵敏度是驻极体传声器测试仪的另一个关键参数，它表示驻极体传声器输出信号和输入电平之间的关系。

低敏感度的传声器意味着需要更大的输入信号才能得到相同的输出，而高敏感度的传声器则相反。

在测试和设计动态范围较大的音频设备时，灵敏度是一个重要的参考参数。

噪声噪声是指测试仪器在没有输入信号时输出的基本噪音水平。

驻极体传声器测试仪的噪声通常会限制其测试能力的灵敏度，因此，噪声水平在测试仪选择和使用时需要考虑。

失真度失真度表示驻极体传声器测试仪在测试输入信号的时候产生的非线性响应。

它主要包括三种类型：谐波失真、交调失真和截止失真。

谐波失真在音频中的出现频率最高，因此是最常见的失真类型。

一个好的传声器测试仪应该可以提供高质量的失真量测数据，以辅助用户正确地进行调试和校准。

振幅范围振幅范围的测量和评估是驻极体传声器测试仪的核心任务之一。

驻极体传声器测试仪需要可以测量和显示从微弱到极强的声波信号，这包括测试过程中的动态范围。

在实际应用中，测试仪的振幅范围可以显著影响最终测试结果的准确性和可靠性。

总结驻极体传声器测试仪是一种基本的音频测试仪器，它可以提供对音频设备中驻极体传声器响应的高质量测试数据。

在使用该测试仪器时，需要了解它的关键参数，比如频率响应、灵敏度、噪声、失真度和振幅范围，以便正确地进行测试和调试。

除此之外，我们还需要注意测试仪的精度和准确性，以确保测试结果的可靠性。

驻极体电容式麦克风(咪头)基础知识一、咪头的定义：：咪头是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。

是声音设备的两个终端，咪头是输入，喇叭是输出。

咪头又名麦克风，话筒，传声器，咪胆等。

ECM（Electret Condenser Microphone）驻极体电容式麦克风的简称。

二、咪头的分类：1、从工作原理上分：炭精粒式电磁式电容式驻极体电容式（以下介绍以驻极体式为主）压电晶体式，压电陶瓷式二氧化硅式等2、从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品Φ3系列产品每个系列中又有不同的高度3、从咪头的方向性，可分为全向（无向），单向，双向（又称为消噪式）4、从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5、从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S/A型三、驻极体传声器的结构以全向MIC,振膜式极环连接式为例1、防尘网：保护咪头，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。

2、外壳：整个咪头的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。

3、振膜：是一个声-电转换的主要零件，是一个绷紧的特氟珑塑料薄膜（聚氯乙烯）粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。

杜邦膜：FEP,PTFE,PFA,PET等，FEP是美国杜邦公司生产的一种特氟珑薄膜叫聚全氯乙丙烯，在驻极体传声器方面，主要用于电荷的存贮，因为内部有很多的势阱。

PPS膜：是一种不能存贮电荷的薄膜叫聚苯硫醚，在驻极体传声器方面，主要用于背极式和前极式的振动膜片。

4、垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。

传声器基础知识简介：一，传声器的定义：：传声器是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。

是声音设备的两个终端，传声器是输入，喇叭是输出。

传声器又名麦克风，话筒，咪头，咪胆等.二，传声器的分类：1，从工作原理上分：炭精粒式动圈式驻极体式（以下介绍以驻极体式为主）压电式二氧化硅式等.2，从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品每个系列中又有不同的高度3，从传声器的方向性，可分为全向，单向，双向（又称为消噪式）4，从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5，从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S型三，驻极体传声器的结构以全向MIC,振膜式极环连接式为例1，防尘网：保护传声器，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。

2，外壳：整个传声器的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。

3，振膜：是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。

4 : 垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。

5: 极板：电容的另一个电极，并且连接到了FET的G极上。

6: 极环：连接极板与FET的G极，并且起到支撑作用。

7: 腔体：固定极板和极环，从而防止极板和极环对外壳短路（FET的S，G极短路）。

8: PCB组件：装有FET，电容等器件，同时也起到固定其它件的作用。

9: PIN：有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接在一起,起连接另外前极式,,背极式在结构上也略有不同.四，、传声器的电原理图：FET(场效应管)MIC的主要器件,起到阻抗变换和放大的作用,C;是一个可以通过膜片震动而改变电容量的电容,声电转换的主要部件.C1,C2是为了防止射频干扰而设置的,可以分别对两个射频频段的干扰起到抑制作用.R L:负载电阻,它的大小决定灵敏度的高低.V S:工作电压,MIC提供工作电压:C O:隔直电容,信号输出端.五，驻极体传声器的工作原理：由静电学可知，对于平行板电容器，有如下的关系式：C=ε·S/L 。

驻极体电容式麦克风(咪头)基础知识一、咪头的定义：：咪头是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。

是声音设备的两个终端，咪头是输入，喇叭是输出。

咪头又名麦克风，话筒，传声器，咪胆等。

ECM（Electret Condenser Microphone）驻极体电容式麦克风的简称。

二、咪头的分类：1、从工作原理上分：炭精粒式电磁式电容式驻极体电容式（以下介绍以驻极体式为主）压电晶体式，压电陶瓷式二氧化硅式等2、从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品Φ3系列产品每个系列中又有不同的高度3、从咪头的方向性，可分为全向（无向），单向，双向（又称为消噪式）4、从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5、从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S/A型三、驻极体传声器的结构以全向MIC,振膜式极环连接式为例1、防尘网：保护咪头，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。

2、外壳：整个咪头的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。

3、振膜：是一个声-电转换的主要零件，是一个绷紧的特氟珑塑料薄膜（聚氯乙烯）粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。

杜邦膜：FEP,PTFE,PFA,PET等，FEP是美国杜邦公司生产的一种特氟珑薄膜叫聚全氯乙丙烯，在驻极体传声器方面，主要用于电荷的存贮，因为内部有很多的势阱。

PPS膜：是一种不能存贮电荷的薄膜叫聚苯硫醚，在驻极体传声器方面，主要用于背极式和前极式的振动膜片。

4、垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。

咪头，是将声音信号转换为电信号的能量转换器件，是和喇叭正好相反的一个器件（电→声）。

是声音设备的两个终端，咪头是输入，喇叭是输出。

又名麦克风，话筒，传声器，咪胆等。

咪头的分类：1、从工作原理上分：炭精粒式电磁式电容式驻极体电容式（以下介绍以驻极体式为主）压电晶体式，压电陶瓷式二氧化硅式等2、从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品Φ3系列产品每个系列中又有不同的高度3、从咪头的方向性，可分为全向，单向，双向（又称为消噪式）4、从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5、从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式： S型三、驻极体传声器的结构以全向MIC,振膜式极环连接式为例1、防尘网：保护咪头，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。

2、外壳：整个咪头的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。

3、振膜：是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。

4、垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。

5、背极板：电容的另一个电极，并且连接到了FET（场效应管）的G（栅）极上。

6、铜环：连接极板与FET（场效应管）的G（栅）极，并且起到支撑作用。

7、腔体：固定极板和极环，从而防止极板和极环对外壳短路（FET（场效应管）的S（源极），G（栅）极短路）。

8、PCB组件：装有FET，电容等器件，同时也起到固定其它件的作用。

9、PIN：有的传声器在PCB上带有PIN（脚），可以通过PIN与其他PCB焊接在一起，起连接另外前极式，背极式在结构上也略有不同。

额定电压1.5-10（V）阻抗小于等于2.2K欧姆（Ω）指向性全指向灵敏度-28--58 种类传声器(咪头)电子爱好者DIY时常用元件,制作无线话筒,窃听器,声控开关等用拾音头.本公司咪头尺寸9.7×6.7mm 9767咪头广泛运用于电话机，玩具，小工艺品上，价格有绝对的优势，在保证你产品质量的前提下，可以大弧度的降低你的生产成本，使你的产品成本更低，产品更具竞争力，欢迎有需要的新老朋友垂询！概述驻极体话筒具有体积小、结构简单、电声性能好、价格低的特点，广泛用于盒式录音机、无线话筒及声控等电路中。

属于最常用的电容话筒。

由于输入和输出阻抗很高，所以要在这种话筒外壳内设置一个场效应管作为阻抗转换器，为此驻极体电容式话筒在工作时需要直流工作电压。

构造与原理驻极体话筒由声电转换和阻抗变换两部分组成。

声电转换的关键元件是驻极体振动膜。

它是一片极薄的塑料膜片，在其中一面蒸发上一层纯金薄膜。

然后再经过高压电场驻极后，两面分别驻有异性电荷。

膜片的蒸金面向外，与金属外壳相连通。

膜片的另一面与金属极板之间用薄的绝缘衬圈隔离开。

这样，蒸金膜与金属极板之间就形成一个电容。

当驻极体膜片遇到声波振动时，引起电容两端的电场发生变化，从而产生了随声波变化而变化的交变电压。

驻极体膜片与金属极板之间的电容量比较小，一般为几十pF。

因而它的输出阻抗值很高(Xc＝1／2~tfc)，约几十兆欧以上。

这样高的阻抗是不能直接与音频放大器相匹配的。

所以在话筒内接入一只结型场效应晶体三极管来进行阻抗变换。

场效应管的特点是输入阻抗极高、噪声系数低。

普通场效应管有源极(S)、栅极(G)和漏极(D)三个极。

这里使用的是在内部源极和栅极间再复合一只二极管的专用场效应管。

接二极管的目的是在场效应管受强信号冲击时起保护作用。

场效应管的栅极接金属极板。

这样，驻极体话筒的输出线便有三根。

即源极S，一般用蓝色塑线，漏极D，一般用红色塑料线和连接金属外壳的编织屏蔽线。

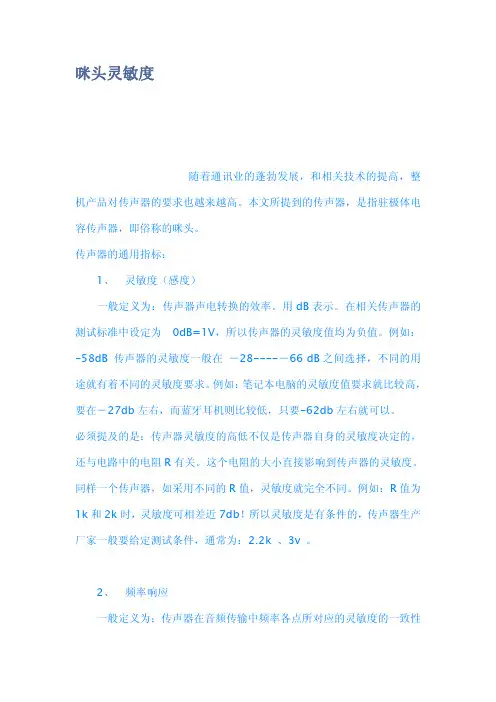

驻极体传声器咪头的通用指标驻极体传声器咪头的通用指标传声器（咪头）的通用指标：1、灵敏度（感度）一般定义为：传声器声电转换的效率。

用dB表示。

在相关传声器的测试标准中设定为0dB=1V，所以传声器的灵敏度值均为负值。

例如：-58dB 传声器的灵敏度一般在—28----—66 dB之间选择，不同的用途就有着不同的灵敏度要求。

例如：笔记本电脑的灵敏度值要求就比较高，要在—27db左右，而蓝牙耳机则比较低，只要-62db左右就可以。

必须提及的是：传声器灵敏度的高低不仅是传声器自身的灵敏度决定的，还与电路中的电阻R有关。

这个电阻的大小直接影响到传声器的灵敏度。

同样一个传声器，如采用不同的R值，灵敏度就完全不同。

例如：R值为1k和2k时，灵敏度可相差近7db！所以灵敏度是有条件的，传声器生产厂家一般要给定测试条件，通常为：2.2k 、3v 。

2、频率响应一般定义为：传声器在音频传输中频率各点所对应的灵敏度的一致性状态。

传声器的频响范围大夺标称为20-----20khz，一般认为，这种一致性越趋一致，整个频响曲线越平越好。

但在实际使用中并非如此。

如：在电话机中，就希望传声器的频响曲线是斩头去尾的草垛型。

这样可以最大限度的克服低频噪声和高端啸叫。

航空耳唛中的传声器则要求削掉700hz以下的成分，以避开飞机发动机的低频噪声频率。

在一般的会议传声中则希望降低4000hz以上的频率，以克服啸叫。

而在超声传输中，则要求传声器的频响3、电流与阻抗咪头内部有一个场效应三极管，其作用是阻抗转换和信号放大，所以咪头工作必须要加一个直流电压，可在1.5--6v之间选择。

咪头的电流值正常情况下取决于FET（场效管）的电流值。

一般在0.15--0.5mA之间。

在这里，FET是一个恒流源，当咪头的外加电压、电阻变化时电流值基本不变。

因此，我们可以认为咪头的电流值就是FET的电流值。

FET电流值与自身的放大增益指标即跨导（相当于晶体管的放大倍数）、自身的阻抗值有关。
