驻极体传声器小型前置放大器的设计

前置音频放大器实验报告院系名称信息工程学院电子系班级学号姓名指导教师王照平肜瑶一、实验电路前置音频放大器实验电路原理图和PCB版图图1 前置音频放大器实验电路原理图图2 前置音频放大器电路PCB版图二、实验分析本次前置音频放大器实验采用的电路比较典型，是音响放大器中常见的标准前级系统，该电路放大器中加有大反馈量的交直流负反馈，使非线性失真度限制在0.15%以内，同时负反馈还平抑了元器件数值误差对性能的影响。

前级放大系统由四级组成，其中第一、二级为两级共射级直藕放大器，同时设有五种输入信号的幅度和频率特性校正电路。

在这种组合电路中，第二级集电极输出信号经频率校正RC网络反馈到第一级发射级，是输入阻抗得以提高，同时负反馈包括了两级放大器，即使负反馈系数不大也有足够的反馈量，而较小的负反馈系数可使放大器输出阻抗不致降到过低的程度。

但是，这种组合电路中，由于两级放大处于整个音响放大器的最前端（即最低输入电平端），因而必须选用低噪声三极管。

因为负反馈的需要，应尽量选择H FE较大、V CEO较小的小功率硅NPN三极管。

在图1所示的前级放大系统中，后两级为TR3和TR4，TR3为射级输出器，电压增益最大为0.9左右，TR4为负反馈式音调控制补偿放大器，在音频中段增益近似为1。

所以，前级系统增益主要由前两级TR1和TR2为主。

按一般标准功放后级的输入电平额定值为1V p-p，而信号选择输出电平额定值为5mV，因此，要求TR1、TR2的电压增益K V约为46dB （200倍）。

上述指标还需留有必要的余量，以使后级功率放大器有足够的驱动电压。

为此，电压增益可以定为50dB。

在输入电平较高的压电唱头输入端、调谐器输入端均加入R1~R6组成的分压器，对信号进行衰减。

同时，当双刀选择开关S1b中无须频率校正输入时，由R16、R17随可能输入大信号状态下改变负反馈系数，以稳定放大器的增益。

此外，由于调谐器输入电压高，且一致性差，除由R5、R6对输入信号衰减以外，S1b则将负反馈电阻R17减小为24kΩ，增大负反馈系数，使TR1、TR2闭环增益控制在39倍（32dB）以内，即使输入TR1基-射极信号电压为100mV rms，而TR2输出电压也只为3.9V rms，不致产生削波失真。

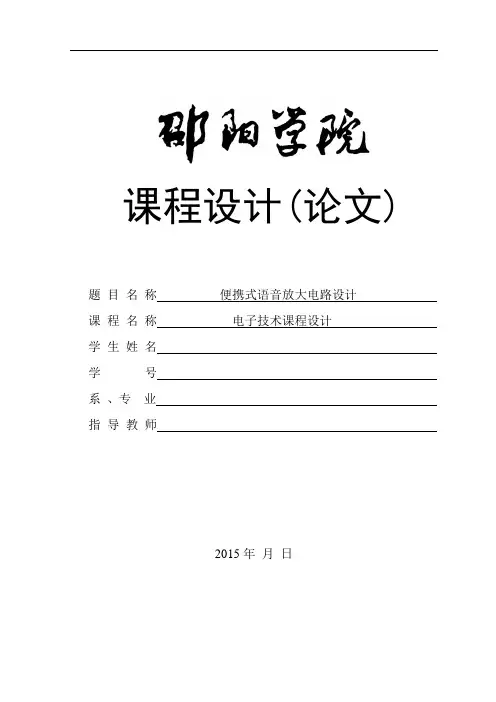

课程设计(论文)题目名称便携式语音放大电路设计课程名称电子技术课程设计学生姓名学号系、专业指导教师2015年月日摘要在电子电路中，输入信号常常受各种因素的影响而含有一些不必要的成份（即干扰），或者输入信号是不同频率信号混合在一起的信号，对前者应设法将不必要的成份衰减到足够小，而后者应设法将需要的信号提取出来。

当我们在打电话的时候，有时往往因声音或干扰太大而难以听清对方的声音，这时我们就需要一种既能放大语音信号又能降低外来噪声的仪器。

本文介绍了一种语音放大电路，它由前置放大电路，滤波电路，功率放大器组成。

能对50~20KHz频率段的语音信号进行放大，降低外来噪声。

通过对便携式语音放大电路的设计，可以学会用仿真软件对电路进行仿真，并对仿真结果进行分析，能更熟悉的掌握仿真软件，从而在实际应用的电路当中学会分析方法。

关键词：前置放大器；滤波电路；功率放大器目录1、课程设计内容及要求 (1)1.1设计内容 (1)1.2设计要求 (1)2、设计方案 (2)2.1设计思路 (4)2.2工作原理及硬件框图 (4)2.3硬件电路设计 (5)2.4电路仿真与结果 (10)3、课程设计总结 (11)4、参考文献 (12)1、课程设计内容及要求1.1 设计内容设计一个语音放大电路，该电路由三部分组成，分别为前置放大电路，滤波电路和功率放大电路。

前置放大电路即为测量小信号放大电路，在测量用的放大电路中，一般传感器送来的直流或低频信号，经放大后多用单端方式传输，在典型情况下，有用信号的最大幅度可能仅有若干毫伏，而共模噪声可能高到几伏，故放大器输入漂移和噪声等因素对于总的精度至关重要，放大器本身的共模抑制特性也是同等重要的问题。

因此前置放大电路是一个高输入阻抗，高共模抑制比，低漂移的小信号放大电力路。

因声音或干扰太大而难以听清对方的声音，这时就需要一个既能放大语音信号又能降低外来噪声的仪器。

所以还要用到滤波电路。

滤波电路是用有源器件与RC网络组成的滤波电路。

功率放大器电路图全集一．驻极体麦克风前置放大器该电路适用于采用驻极体麦克风的许多应用场合，这里用了以个1.5V的电池.C1和R3用来增强高音和压制低音,也可以根据愿意把它们去掉驻极体麦克风前置放大器二．TDA7057/TDA7057AQ伴音功放电路图· [图文] 差分功放仿真电路· [图文] 飞利浦有源重低音音箱功放电路图(SW2000)· [组图] 采用LM386制作的微小音频放大器电路· [图文] 5000W超轻，高功率放大器电路，无开关电源· [图文] 5,000W ultra-light, high-power amplifier, without switching-mode power supply· [图文] 简单实用的三极功放电路· [图文] 2N3055三极管功率放大器电路 (2N3055 Power Amplifier)· [组图] 摩托罗拉高保真功率放大器电路 (Motorola Hi-Fi power amplifier)· [图文] 带低音炮的10W的音频放大器(10W Audio Amplifier withBass-boost)· [图文] OPA604构成的音频功率放大器电路· [组图] STK465组成的2x30W(立体声)放大器及电路 (Amplifier 2x30W with STK465)·实用的大功率可控硅触发电路原理图· [组图] 低通滤波器电路/低音炮 (Low pass filter-Subwoofer)· [组图] 低阻抗麦克风放大器电路 (Low impedance microphone amplifier) · [图文] 22W音频放大器电路 (22W audio amplifier)· [图文] 100W RMS的放大器电路 (100W rms amplifier)· [组图] 50W功放电路 (50Watt Amplifier)· [图文] 迷你音箱:2W放大器电路 (Mini-box 2W Amplifier)· [图文] Two way cross-over 3500Hz· [组图] 25W场效应管音频放大器(25W Mosfet audio amplifier)· [图文] KMW-306通道无线话筒的原理及电路· [组图] LM1875功放器· [组图] 用LM317制作的功放电路图· [图文] LM1875制作功放电路(含电源电路)· [图文] TA8220功放电路图· [图文] XPT4990音频放大器应用电路· [图文] 大电流输出稳压电源· [图文] LM317高精度放大器电路· [图文] 2030功放电路图· [图文] 什么是高功率放大器· [图文] ZM312型十二路载波机线路放大器的功率放大级部分电路· [图文] 单边功率放大器的基本电路· [图文] 最大功率达到280W的LM3886功放电路图· [图文] BA328录音磁头放大电路· [组图] tda2822m功放电路· [组图] 大功率OCL立体声功放的制作及电路(20～100W×2双通道)· [组图] 用TDA1514制作的简单功放及电路· [组图] TDA2030型立体声功率放大器· [图文] DU30麦克前置放大器电路· [组图] 宽频带视频放大输出电路图· [图文] CD唱机加装自动放音电路· [组图] 傻瓜式混合型功率放大器电路及原理· [图文] 用TDA2822制作的助听器电路· [图文] 影像信号放大电路· [图文] 声音信号放大电路· [图文] 运算放大器音频电路· [图文] 四灯电子管发射机电路· [图文] 带有音频放大器的矿石收音机· [图文] 音频滤波电路· [图文] TDA2030功放电路双电源接法· [图文] TDA2030功放电路单电源电路· [图文] 视频放大器· [图文] 视频前置放大器· [图文] 由电子线路控制的可变增益视频支路放大器· [图文] 视频支路差动放大器· [图文] 双输入视频有线电视放大器· [图文] 简易视频放大器· [图文] 4.5MHz伴音中频放大器· [图文] 通用输出放大器· [图文] 具有低音控制的立体声电唱机放大器· [图文] 立体声前置放大器· [图文] 小型立体声放大器· [图文] 具有音调控制的单片机立体声前置放大器· [图文] 带晶体滤波器的45MHz IF放大器· [图文] RF前置放大器· [图文] 宽带前置放大器· [图文] LC调谐放大器· [图文] 5W 7MHz的RF功率放大器· [图文] 5W 7MHz的RF功率放大器· [图文] 455KHZ IF放大器· [图文] 可转换的HF VHF有源天线· [图文] 455KHz的中频放大器· [图文] 144-2304MHz的UHF宽带放大器· [图文] UHF放大器· [图文] 455KHz简易中频放大器· [图文] 20W 1296KHz的放大器模块· [图文] 采用MAR-1MMIC接收机和扫描机功率放大器· [图文] 用于手提式步话机的2M FET功率放大器· [图文] 10W 10M的线性放大器· [图文] 电视伴音系统· [图文] 宽带功率放大器· [图文] 20W 450MHz放大器· [图文] 30MHZ放大器· [图文] 小型宽带放大器· [图文] 70MHz RF功率放大器· [图文] 广播波段RF放大器· [图文] 435MHz的低噪音GASFET前置放大器· [图文] 宽频带RF放大器· [图文] 采用MAR-x的VHF和UHF前置放大器· [图文] HF前置放大器· [图文] 可增益放大器· [图文] 示波器前置放大器· [图文] 短波接收机的噪声放大限制器· [图文] 场效应管运算放大器传声器混合电路· [图文] 放大器冷却的电路Ⅱ· [图文] 放大器冷却电路Ⅰ· [图文] 前置放大器的收发定序器· [图文] 三极管功率放大电路· [图文] LMC6062仪表放大器· [图文] 红外光电二极管选择性前置放大器· [图文] 电子二分频功率放大器电路· [图文] 2×100W高保真双声道功率放大器· [图文] 单片音响功放集成电路TDA7294构成的100W功率放大器· [图文] 用两块高保真音响集成电路LM1875构成的BTL功率放大器· [图文] 2×70W双声道高保真功率放大器· [图文] 采用STK4040X1构成的70W音频功率放大器· [图文] 采用LM3875T构成的60W高保真功率放大器· [图文] 50W高保真功率放大器电路· [图文] 高保真音响功放集成电路TDA1514构成的40W功率放大器· [图文] 2×30W双声道音频功率放大器· [图文] 单电源、低压、低功耗运算放大器电路· [图文] NE5532前级放大电路· [组图] lm1875+ne5532功放电路· [图文] F4558基本接线图· [图文] 4558前级放大电路· [图文] 用LM1875构成的集成功率放大器电路· [图文] 甲乙类互补功率放大电路· [图文] 功放三极管的三种工作状态工作状态· [图文] 乙类互补对称功放电路· [图文] 实用OTL功放电路· [图文] 单片集成功率放大电路· [图文] QRP测音发声器/电码操作振荡器· [组图] tda2006单电源功放电路· [图文] 3V峰到峰单电源缓冲器· [图文] MOS场效应缓冲放大器· [图文] VFO缓冲放大器· [图文] 大电流缓冲器· [图文] 缓冲器/放大器· [图文] 分立元件功率放大器原理图· [图文] TDA2030功放集成块和BD907/BD908制作的40w功放电路· [图文] TDA7294功率放大电路· [图文] TDA7057/TDA7057AQ伴音功放电路图· [图文] TDA2822电路图· [图文] TDA2616功率放大电路图· [图文] TDA2040应用电路图· [图文] TDA2009 OTL单/双声道功率放大电路图· [图文] TDA1521A功率放大器电路· [图文] TDA1521双通道功率放大电路· [图文] TDA1514功放电路图· [图文] TDA1013伴音功放电路· [图文] TBA820/TBA820M功率放大电路图· [图文] TA8223/TA8223K双通道功率放大电路· [图文] TA8218/TA8218H三通道功放电路图· [图文] TA8211/TA8211AH双通道功放电路· [图文] TA7270/TA7270P功率放大器电路· [图文] TA7250/TA7250P功率放大器电路· [图文] LA4287伴音功放电路图· [图文] TDA3803/TDA3803A伴音处理器电路图· [组图] 音频分配放大器· [图文] 音频放大器。

模电课程设计仿真与测试报告音响放大器姓名：尹文敬学号：2009221105200061一 设计要求(简单音频通带放大电路）（输入语音信号－麦克风） 功放电路原则上不使用功放集成电路。

技术要求：（1）前置放大、功放：输入灵敏度不大于10mV,f L ≤500Hz,f H ≥20kHz ； （2）有音量控制功能；（3）额定输出功率P O ≥5Ｗ(测试频率：1kHz)； （4）负载：扬声器（８Ω、５Ｗ）。

主要测量内容：最大输出功率，输出电阻，输入灵敏度，f L ，f H 。

二 设计思路1.由于要求不能使用功放集成电路，初步思路是采用三级分立元件实现。

输入可用差分放大电路，用高放大倍数三极管增大放大倍数，中间级采用共射放大增大倍数，输出采用消除交越失真的互补输出，同时作为功放电路，可用复合管。

2.利用分立元件可以设计两种基本电路：（a ）采用直接耦合,此方案具有 工程实用价值，且电路简单。

但是由于需要三级放大，前后级之间都会有影响，只要有一处参数不合理，其它级也会受到影响，因此该电路难以设计，更难调试。

（b ）采用阻容耦合电路，即利用电容的隔直流的特性将电路的三级分隔开来。

此方案中需要较多电容，会影响电路的频率通带。

但是这样做前后级之间的影响会减小很多，便于我们利用所学模拟电路知识计算各个元件的参数。

考虑到所学知识有限，故采用（b ）方案。

3.音量控制利用滑动变阻器。

三 设计步骤 一．差分电路1. 第一级作为输入放大，不需要太大的放大倍数，一般只需要几十变能达到要求。

射级电流 ： 0.7e ReVcc I -= I RE =2I EQ射级接-18V 而基级电流不能过大 集电极电流一般1mA 左右取1.5Ma5.6k =1.5k E C R ∴=得集电极电阻R第一级电路的仿真情况二 .中间共射放大级1.共射放大级静态工作点的确定:采用电阻分压：电源电压分别为+18V 和-18V554be R U U R R =+电源 Ube-0.7Ie Re =6e e e C e I I I ∴ 的大小基本由R 来确定，同时和相当。

学号:模拟电子技术课程设计带前置放大的音频功率放大器系部名称：电气工程系专业名称：电气工程及其自动化指导老师：赵玉菊班级名称：工 1303 班学生姓名：完成日期：2014年12月26日课程设计评定表签名：年月日1．课程设计成绩：指导教师签名：年月日2．答辩成绩：答辩小组组长签名：年月日3．综合成绩：备注：2.“答辩成绩”一项由指导老师根据答辩情况评定，满分100分。

3.“综合成绩”=“课程设计成绩”*80%+“答辩成绩”*20%。

摘要本电路设计采用前置放大电路和音频功率放大电路相结合的放大模式，前者采用有NE5534对电压进行放大，后者采用性能优良的LM1875对电压和电流放大，给音响放大器的负载（扬声器）提供一定的输出功率。

当负载一定时，希望输出的功率尽可能大，输出的信号的非线形失真尽可能的小，效率尽可能的高。

在前置放大和功放之间加上一个滑动变阻，就保证了音量可调，除此之外，加上相应的旁路电容又使得电路具有杂音小，有电源退偶，无自激等优点。

根据实例电路图和已经给定的原件参数，使用multisim10软件模拟电路，并对其进行静态分析，动态分析，显示波形图，计算数据等操作。

关键词： NE55324 LM1875 性能优良音量可调杂音小目录•引言二．设计的目的及任务三．电路设计总方案及原理框图1原理框图2电路设计总方案四．各组成部分的工作原理及电路1信号源发生器的设计2信号源发生器的电路图3弱信号前置放大级电路方案设计4弱信号前置放大电路图5音频功率放大电路方案设计6音频功率放大电路图7直流稳压电源8保护电路五．仿真软件Multism10介绍六．电路仿真1．总电路图2．应用Multism10进行仿真及结果七．仪器仪表明细清单八．总结九．参考文献．引言率放大器在家电、数码产品中的应用越来越广泛，与我们日常生活有着密切关系。

随着生活水平的提高，人们越来越注重视觉，音质的享受。

在大多数情况下，增强系统性能，如更好的声音效果，是促使消费者购买产品的一个重要因素。

驻极体话筒放大电路要点一．设计思路1、语音放大器的基本构成根据要求，输出功率P=2W，电阻R=4Ω，由功率公式可得U=2.8V，对TDA2030输入100mv电压时，可达到设计要求。

另外，由于语音通过话筒输入信号为5mv，放大后要求达到100mv，放大倍数需在20倍以上，由电路设计要求得知，该放大器由三级组成，其总的电压增益AUf=AUf1AUf2AUf3。

应根据放大器所需的总增益AU，来合理分配各级电压增益（AUf1.AUf3）。

为了提高信噪比S/N，前置放大器的增益要适当取大。

为了使输出波形不致产生饱和失真，输出信号的幅值应小于电源电压。

2、性能指标（1）集成直流稳压电源①同时输出12V的电压②输出纹波电压小于5mV(2) 前置放大器①输入信号：Uid.10mV②输入阻抗：Ri=100k.③设定增益Auf1=30(3) 有源带通滤波器①带通频率范围：300Hz～3kHz②增益：Au=1(4) 功率放大器①最大不失真输出功率：Pmax>=2W②负载阻抗：RL=4Ω③电源电压：+12V，-12V(5) 输出功率连续可调①直流输出电压：.50mV（输出开路时）②静态电源电流：.100mA（输出短路时）3、要求（1）选取单元电路及元件根据设计要求和已知条件，确定集成直流稳压电源、前置放大电路、有源带通滤波器电路、功率放大电路的方案，计算和选取单元电路的元件参数。

（2）前置放大电路的组装与调试测量前置放大电路的电压增益AUd、输入电阻Ri等各项技术指标，并与设计要求值进行比较。

（3）有源带通滤波器的组装与调试测量有源带通滤波电路的电压增益AUd、带宽BW，并与设计要求值进行比较。

（4）功率放大电路的组装与调试测量功率放大电路的最大不失真输出功率Po,max、电源供给功率PDC、输出功率.、直流输出电压、静态电源电流等技术指标。

（5）整体电路的调试与试听（6）应用Multisim软件对电路进行仿真。

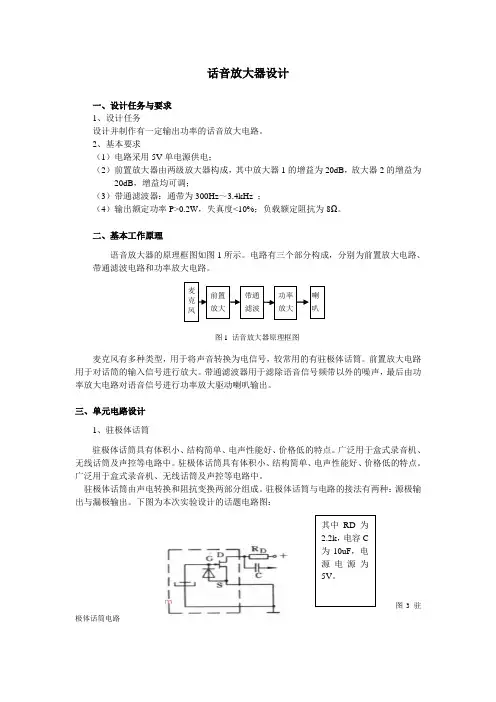

话音放大器设计一、设计任务与要求 1、设计任务设计并制作有一定输出功率的话音放大电路。

2、基本要求（1）电路采用5V 单电源供电；（2）前置放大器由两级放大器构成，其中放大器1的增益为20dB ，放大器2的增益为20dB ，增益均可调；（3）带通滤波器：通带为300Hz ～3.4kHz ；（4）输出额定功率P>0.2W ，失真度<10%；负载额定阻抗为8Ω。

二、基本工作原理语音放大器的原理框图如图1所示。

电路有三个部分构成，分别为前置放大电路、带通滤波电路和功率放大电路。

麦克风有多种类型，用于将声音转换为电信号，较常用的有驻极体话筒。

前置放大电路用于对话筒的输入信号进行放大。

带通滤波器用于滤除语音信号频带以外的噪声，最后由功率放大电路对语音信号进行功率放大驱动喇叭输出。

三、单元电路设计1、驻极体话筒驻极体话筒具有体积小、结构简单、电声性能好、价格低的特点。

广泛用于盒式录音机、无线话筒及声控等电路中。

驻极体话筒具有体积小、结构简单、电声性能好、价格低的特点。

广泛用于盒式录音机、无线话筒及声控等电路中。

驻极体话筒由声电转换和阻抗变换两部分组成。

驻极体话筒与电路的接法有两种：源极输出与漏极输出。

下图为本次实验设计的话题电路图：图3 驻极体话筒电路2.、分压电路把5V 电压分为2.5V 输出，电路图如下：3、前置放大电路在测量用的放大电路中，一般传感器送来的直流或低频信号，经过放大后多用单端方式传输。

放大器输入漂移和噪声等因素对于总的精度至关重要，放大器本身的共模抑制特性也是同等重要的问题。

因此前置放大电路应该是一个高输入阻抗，高共模抑制比，低漂移的小信号放大电路。

通常可以由运放构成的交流放大电路实现。

我们设计的放大电路可以用LF353芯片来实现。

电路图如下：反向输入端10k 电阻，增大输入阻抗。

其中Au1=100k/10k=10,Au2=0~20,因此第一级放大和第二级放大均可满足增益为20dB ，通过调节滑动变阻器，从而调节前置放大电路整体增益。

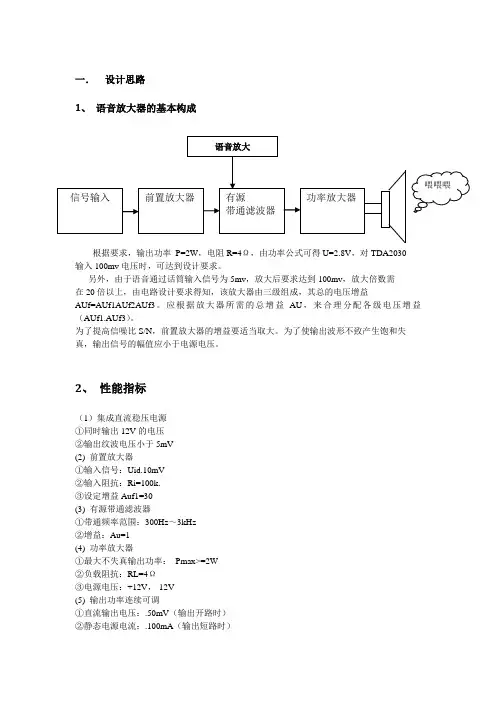

一．设计思路1、语音放大器的基本构成根据要求，输出功率P=2W，电阻R=4Ω，由功率公式可得U=2.8V，对TDA2030输入100mv电压时，可达到设计要求。

另外，由于语音通过话筒输入信号为5mv，放大后要求达到100mv，放大倍数需在20倍以上，由电路设计要求得知，该放大器由三级组成，其总的电压增益AUf=AUf1AUf2AUf3。

应根据放大器所需的总增益AU，来合理分配各级电压增益（AUf1.AUf3）。

为了提高信噪比S/N，前置放大器的增益要适当取大。

为了使输出波形不致产生饱和失真，输出信号的幅值应小于电源电压。

2、性能指标（1）集成直流稳压电源①同时输出12V的电压②输出纹波电压小于5mV(2) 前置放大器①输入信号：Uid.10mV②输入阻抗：Ri=100k.③设定增益Auf1=30(3) 有源带通滤波器①带通频率范围：300Hz～3kHz②增益：Au=1(4) 功率放大器①最大不失真输出功率：Pmax>=2W②负载阻抗：RL=4Ω③电源电压：+12V，-12V(5) 输出功率连续可调①直流输出电压：.50mV（输出开路时）②静态电源电流：.100mA（输出短路时）3、要求（1）选取单元电路及元件根据设计要求和已知条件，确定集成直流稳压电源、前置放大电路、有源带通滤波器电路、功率放大电路的方案，计算和选取单元电路的元件参数。

（2）前置放大电路的组装与调试测量前置放大电路的电压增益AUd、输入电阻Ri等各项技术指标，并与设计要求值进行比较。

（3）有源带通滤波器的组装与调试测量有源带通滤波电路的电压增益AUd、带宽BW，并与设计要求值进行比较。

（4）功率放大电路的组装与调试测量功率放大电路的最大不失真输出功率Po,max、电源供给功率PDC、输出功率.、直流输出电压、静态电源电流等技术指标。

（5）整体电路的调试与试听（6）应用Multisim软件对电路进行仿真。

分析一下内容：前置放大器差模电压增益、共模电压增益、差模输入电阻、共模抑制比、有源带通滤波器的幅频响应。

LM324---自制电脑驻极体话筒麦克风【前置】放大器---解决声音小的问题采用四运放LM324设计的高灵敏度声音探听器左手665收藏时间：2017年3月13日10：03 来源: 互联网关键字：四运放LM324 高灵敏度声音探听器采用四运放LM324设计的高灵敏度声音探听器LM324是四运放集成电路，它采用14脚双列直插塑料封装，外形如图所示。

它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。

LM324 pdf 每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。

两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。

LM324的引脚排列见下图。

下面介绍一例LM324应用电路:高灵敏度探听器(其实和助听器一个道理) 利用本装置，可以听到远处极微弱的声音，它的极强的指向性和极高的灵敏度，能将运动场上运动员和教练员的低声细语尽收耳底，使用起来十分有趣。

工作原理电路见上图,装在特制筒子里的话筒，将一定方向上的声音接收下来(其他方向的声音被抑制)，送入放大器放大。

放大器由两级组成，第一级由LM324四运放中的一运放构成，有110倍增益的放大量，第二级由另一运放构成，有500倍增益的放大量。

这样高的放大能力，足以将极微弱的声音信号放大，由耳机输出。

利用它就能听到很远处人耳无法直接听到的微弱声音。

注意事项1、LM324内集成了四个运放，这里只用了A和D，接线方法可参照上图2、R1=R2，取值范围在10K---100K间3、供电+6V---9V，可将两个（或三个）电池夹串联起来使用，4、本机灵敏度极高，试机时不要靠近MIC讲话!关键字：四运放LM324 高灵敏度声音探左手665收藏时间：2017年3月13日10：03自制电脑驻极体话筒麦克风放大器，解决电脑麦克风声音小的问题。

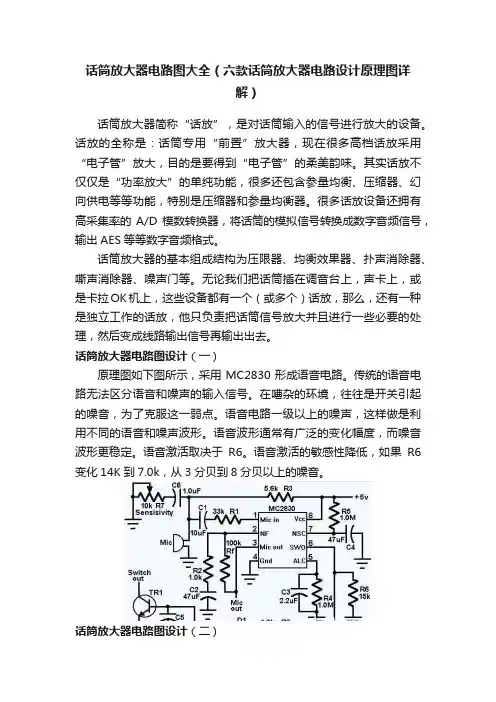

话筒放大器电路图大全（六款话筒放大器电路设计原理图详解）话筒放大器简称“话放”，是对话筒输入的信号进行放大的设备。

话放的全称是：话筒专用“前置”放大器，现在很多高档话放采用“电子管”放大，目的是要得到“电子管”的柔美韵味。

其实话放不仅仅是“功率放大”的单纯功能，很多还包含参量均衡、压缩器、幻向供电等等功能，特别是压缩器和参量均衡器。

很多话放设备还拥有高采集率的A/D模数转换器，将话筒的模拟信号转换成数字音频信号，输出AES等等数字音频格式。

话筒放大器的基本组成结构为压限器、均衡效果器、扑声消除器、嘶声消除器、噪声门等。

无论我们把话筒插在调音台上，声卡上，或是卡拉OK机上，这些设备都有一个（或多个）话放，那么，还有一种是独立工作的话放，他只负责把话筒信号放大并且进行一些必要的处理，然后变成线路输出信号再输出出去。

话筒放大器电路图设计（一）原理图如下图所示，采用MC2830形成语音电路。

传统的语音电路无法区分语音和噪声的输入信号。

在嘈杂的环境，往往是开关引起的噪音，为了克服这一弱点。

语音电路一级以上的噪声，这样做是利用不同的语音和噪声波形。

语音波形通常有广泛的变化幅度，而噪音波形更稳定。

语音激活取决于R6。

语音激活的敏感性降低，如果R6变化14K到7.0k，从3分贝到8分贝以上的噪音。

话筒放大器电路图设计（二）巧用NE5532作平衡输入话筒放大器电路图一般单端不平衡输入话筒放大器，无论指标做得多高，都无法抑制话筒引入的共模干扰信号，使信噪比受到局限。

这里介绍的采用NE5532高速运算放大器制作的平衡输入话筒放大器则无此缺点，信噪比可以做得很高，能满足专业级的要求，且电路简单，制作方便。

平衡输入话筒放大器的电路见下图所示。

电路核心为3只运算放大器，实际只要用两块运算放大器，还多出1只运放可移作它用，如作音调控制，或再添一块运算放大器组成两路平衡输人话筒放大器。

电路原理：由Cannon（卡依）插座平衡输入的话筒信号经Rl-R4组成的阻抗匹配和抗射频干扰网络后分别进入两只远放的同相输入端进行放大，R5-R7决定两只运放的增益（约为34dB）。

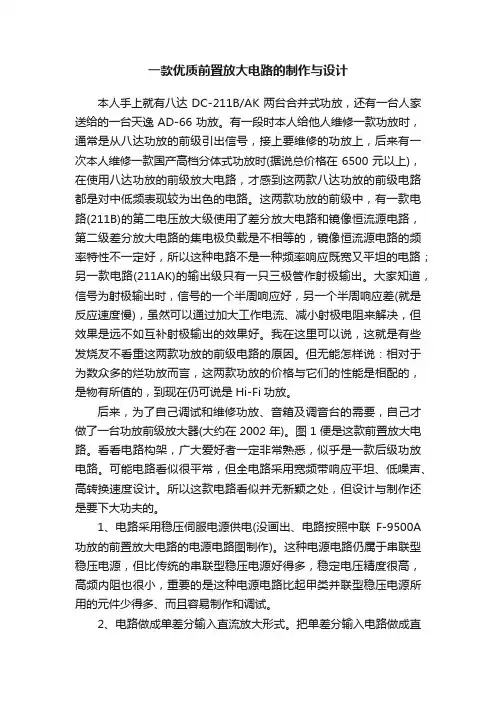

一款优质前置放大电路的制作与设计本人手上就有八达DC-211B/AK两台合并式功放，还有一台人家送给的一台天逸AD-66功放。

有一段时本人给他人维修一款功放时，通常是从八达功放的前级引出信号，接上要维修的功放上，后来有一次本人维修一款国产高档分体式功放时(据说总价格在6500元以上)，在使用八达功放的前级放大电路，才感到这两款八达功放的前级电路都是对中低频表现较为出色的电路。

这两款功放的前级中，有一款电路(211B)的第二电压放大级使用了差分放大电路和镜像恒流源电路，第二级差分放大电路的集电极负载是不相等的，镜像恒流源电路的频率特性不一定好，所以这种电路不是一种频率响应既宽又平坦的电路；另一款电路(211AK)的输出级只有一只三极管作射极输出。

大家知道，信号为射极输出时，信号的一个半周响应好，另一个半周响应差(就是反应速度慢)，虽然可以通过加大工作电流、减小射极电阻来解决，但效果是远不如互补射极输出的效果好。

我在这里可以说，这就是有些发烧友不看重这两款功放的前级电路的原因。

但无能怎样说：相对于为数众多的烂功放而言，这两款功放的价格与它们的性能是相配的，是物有所值的，到现在仍可说是Hi-Fi功放。

后来，为了自己调试和维修功放、音箱及调音台的需要，自己才做了一台功放前级放大器(大约在2002年)。

图1便是这款前置放大电路。

看看电路构架，广大爱好者一定非常熟悉，似乎是一款后级功放电路。

可能电路看似很平常，但全电路采用宽频带响应平坦、低噪声、高转换速度设计。

所以这款电路看似并无新颖之处，但设计与制作还是要下大功夫的。

1、电路采用稳压伺服电源供电(没画出、电路按照中联F-9500A 功放的前置放大电路的电源电路图制作)。

这种电源电路仍属于串联型稳压电源，但比传统的串联型稳压电源好得多，稳定电压精度很高，高频内阻也很小，重要的是这种电源电路比起甲类并联型稳压电源所用的元件少得多、而且容易制作和调试。

2、电路做成单差分输入直流放大形式。
