体积配箍率
体积配箍率(ρv)指箍筋体积与相应的混凝土构件体积的比率。
定义：
计算公式为：
方格网式配筋：
ρv=(n×A×l+n×A×l)/(A×s)。
螺旋式配筋：
ρv=(4×A)/(d×s)。
式中，l和l为混凝土核心面积内的长度，即需减去保护层厚度；计算复合箍的体积配筋率时，不必扣除重叠部分的箍筋体积。
在计算复合螺旋箍的体积配筋率时，其中非螺旋箍筋体积应乘以系数0.8。
柱箍筋加密区最小配筋率计算公式为：ρ=λ×f/f；λ为最小配箍特征值，fc为混凝土轴心抗压强度设计值，f为箍筋及拉筋抗拉强度设计值。
其中，f≥16.7N/mm（《混凝土结构设计规范》、《建筑抗震设计规范》和《高层建筑混凝土结构技术规程》均有此规定），f不受360N/mm的限制。
以截面b=350，h=500的柱为例，柱加密区箍筋为Φ8@100，保护层厚取30，柱截面配筋见下图：
根据《混凝土结构设计规范》（GB50010-2002第7.8.3条，柱箍筋加密区的体积配箍率ρv，可按下式计算(式7.8.3-2)：
对框架柱，式中各参数含义为：
A cor--箍筋范围内的混凝土核心面积，其重心应与柱截面的重心重合，计算中仍
按同心、对称的原则取值。
对框架柱，Acor=l1·l2；
ρv--框架柱的体积配筋率(核心面积A cor范围内单位混凝土体积所含箍筋的体
积)；
n1、A s1--b方向的箍筋肢数、单根箍筋的截面面积；
n2、A s2--h方向的箍筋肢数、单根箍筋的截面面积；
l1--b方向箍筋宽度；
l2--h方向箍筋宽度；
s--箍筋的间距。
上例中b方向箍筋肢数为n1=4，h方向箍筋肢数为n2=2，Φ8钢筋截面积为As1=As2=50.3m㎡，l1=350-60=290mm，l2=500-60=440mm，箍筋间距s=100mm，按上式计算的柱体积配箍率为：
（4×50.3×290+2×50.3×440）/（290×440×100）=0.00804；。
以截面b=350，h=500的柱为例，柱加密区箍筋为Φ8@100，保护层厚取30，柱截面配筋见下图：
根据《混凝土结构设计规范》（GB50010-2002第7.8.3条，柱箍筋加密区的体积配箍率ρv，可按下式计算(式7.8.3-2)：
对框架柱，式中各参数含义为：
A cor--箍筋范围内的混凝土核心面积，其重心应与柱截面的重心重合，计算中仍
按同心、对称的原则取值。
对框架柱，Acor=l1·l2；
ρv--框架柱的体积配筋率(核心面积A cor范围内单位混凝土体积所含箍筋的体
积)；
n1、A s1--b方向的箍筋肢数、单根箍筋的截面面积；
n2、A s2--h方向的箍筋肢数、单根箍筋的截面面积；
l1--b方向箍筋宽度；
l2--h方向箍筋宽度；
s--箍筋的间距。
上例中b方向箍筋肢数为n1=4，h方向箍筋肢数为n2=2，Φ8钢筋截面积为As1=As2=50.3m㎡，l1=350-60=290mm，l2=500-60=440mm，箍筋间距s=100mm，按上式计算的柱体积配箍率为：
（4×50.3×290+2×50.3×440）/（290×440×100）=0.00804；
【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】。
以截面b=350，h=500的柱为例，柱加密区箍筋为Φ8@100，保护层厚取30，柱截面配筋见下图：
根据《混凝土结构设计规范》（GB50010-2002第7.8.3条，柱箍筋加密区的体积配箍率ρv，可按下式计算(式7.8.3-2)：
对框架柱，式中各参数含义为：
A cor--箍筋范围内的混凝土核心面积，其重心应与柱截面的重心重合，计算中仍
按同心、对称的原则取值。
对框架柱，Acor=l1·l2；
ρv--框架柱的体积配筋率(核心面积A cor范围内单位混凝土体积所含箍筋的体
积)；
n1、A s1--b方向的箍筋肢数、单根箍筋的截面面积；
n2、A s2--h方向的箍筋肢数、单根箍筋的截面面积；
l1--b方向箍筋宽度；
l2--h方向箍筋宽度；
s--箍筋的间距。
上例中b方向箍筋肢数为n1=4，h方向箍筋肢数为n2=2，Φ8钢筋截面积为As1=As2=50.3m㎡，l1=350-60=290mm，l2=500-60=440mm，箍筋间距s=100mm，按上式计算的柱体积配箍率为：
（4×50.3×290+2×50.3×440）/（290×440×100）=0.00804；
（注：文档可能无法思考全面，请浏览后下载，供参考。
可复制、编制，期待你的好评与关注）。
800*800mm柱加密区箍筋及体积配箍率执行规范:《混凝土结构设计规范》(GB 50010-2010), 本文简称《混凝土规范》《建筑抗震设计规范》(GB 50011-2010), 本文简称《抗震规范》《高层建筑混凝土结构技术规程》(JGJ 3-2010), 本文简称《高层规程》钢筋：d - HPB300; D - HRB335; E - HRB400; F - RRB400; G - HRB500; P - HRBF335; Q - HRBF400; R - HRBF500-----------------------------------------------------------------------1 计算条件2 计算过程2.1 最小配箍特征值λv轴压比N/(f c A)=0.50,查《混凝土规范》表11.4.17 并插值得,最小配箍特征值λv =0.130 2.2 最小体积配箍率ρvminf c =16.70N/mm 2,f yv =270N/mm 2根据《混凝土规范》第11.4.17条, 最小体积配箍率计算如下:根据《抗震规范》第6.3.9条, 箍筋体积配箍率不应小于1.2%, 取ρvmin =1.2%2.3 单根箍筋计算面积A svl 1=b-2c=600-2×35=530mm l 2=h-2c=800-2×35=730mm l 3=b f -2c=800-2×35=730mm l 4=h f -2c=300-2×35=230mmA cor =l 1×(l 2-l 4)+l 3*l 4=530×(730-230)+730×230=432900mm 2=vmin v2.4 箍筋直径及实际体积配箍率ρv (1)计算箍筋直径 (2)取d g =12mm (A sv =113mm 2) (3)实际体积配箍率ρv(4)箍筋配置:d12@1002.5 验算轴压比N/(f c A)根据《抗震规范》第6.3.6条, 抗震等级为一级时, 框架结构的轴压比不能超过0.65根据《混凝土规范》第11.4.16条注3, 剪跨比λ＜1.5, 轴压比限值应专门研究并采取特殊构造措施!!!vmin 3(=v=(尺寸及计算简图。

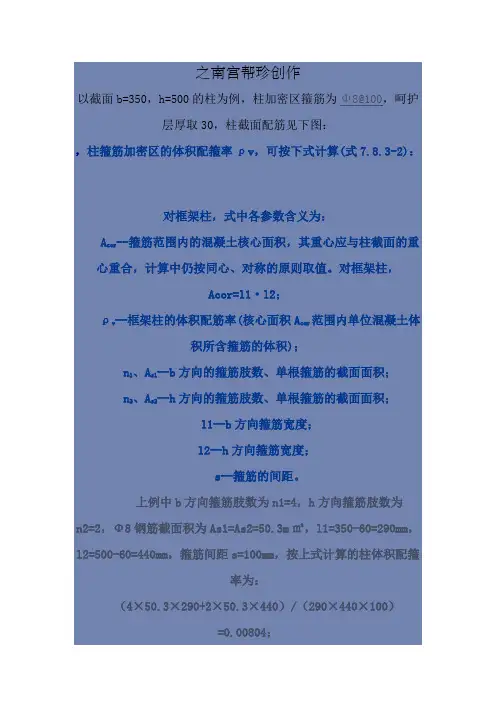

之南宫帮珍创作
