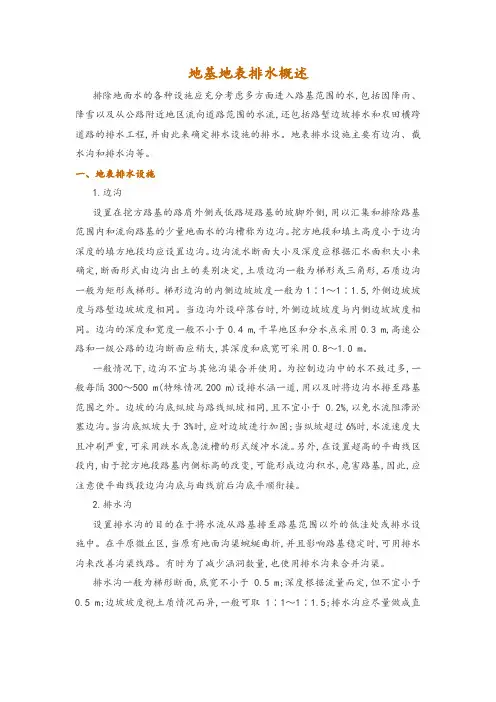

地基地表排水概述排除地面水的各种设施应充分考虑多方面进入路基范围的水,包括因降雨、降雪以及从公路附近地区流向道路范围的水流,还包括路堑边坡排水和农田横跨道路的排水工程,并由此来确定排水设施的排水。
地表排水设施主要有边沟、截水沟和排水沟等。
一、地表排水设施1.边沟设置在挖方路基的路肩外侧或低路堤路基的坡脚外侧,用以汇集和排除路基范围内和流向路基的少量地面水的沟槽称为边沟。
挖方地段和填土高度小于边沟深度的填方地段均应设置边沟。
边沟流水断面大小及深度应根据汇水面积大小来确定,断面形式由边沟出土的类别决定,土质边沟一般为梯形或三角形,石质边沟一般为矩形或梯形。
梯形边沟的内侧边坡坡度一般为1∶1～1∶1.5,外侧边坡坡度与路堑边坡坡度相同。
当边沟外设碎落台时,外侧边坡坡度与内侧边坡坡度相同。
边沟的深度和宽度一般不小于0.4 m,干旱地区和分水点采用0.3 m,高速公路和一级公路的边沟断面应稍大,其深度和底宽可采用0.8～1.0 m。
一般情况下,边沟不宜与其他沟渠合并使用。
为控制边沟中的水不致过多,一般每隔300～500 m(特殊情况200 m)设排水涵一道,用以及时将边沟水排至路基范围之外。
边坡的沟底纵坡与路线纵坡相同,且不宜小于0.2%,以免水流阻滞淤塞边沟。
当沟底纵坡大于3%时,应对边坡进行加固;当纵坡超过6%时,水流速度大且冲刷严重,可采用跌水或急流槽的形式缓冲水流。
另外,在设置超高的平曲线区段内,由于挖方地段路基内侧标高的改变,可能形成边沟积水,危害路基,因此,应注意使平曲线段边沟沟底与曲线前后沟底平顺衔接。
2.排水沟设置排水沟的目的在于将水流从路基排至路基范围以外的低洼处或排水设施中。
在平原微丘区,当原有地面沟渠蜿蜒曲折,并且影响路基稳定时,可用排水沟来改善沟渠线路。
有时为了减少涵洞数量,也使用排水沟来合并沟渠。
排水沟一般为梯形断面,底宽不小于0.5 m;深度根据流量而定,但不宜小于0.5 m;边坡坡度视土质情况而异,一般可取1∶1～1∶1.5;排水沟应尽量做成直线,如必须转弯时,其半径不宜小于10～20 m;排水沟长度根据实际需要而定,通常不宜大于500 m。

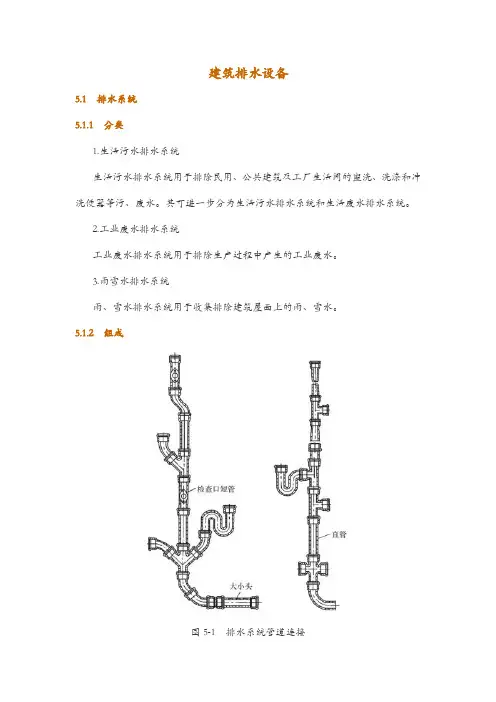

建筑排水设备5.1 排水系统5.1.1 分类1.生活污水排水系统生活污水排水系统用于排除民用、公共建筑及工厂生活间的盥洗、洗涤和冲洗便器等污、废水。
其可进一步分为生活污水排水系统和生活废水排水系统。
2.工业废水排水系统工业废水排水系统用于排除生产过程中产生的工业废水。
3.雨雪水排水系统雨、雪水排水系统用于收集排除建筑屋面上的雨、雪水。
5.1.2 组成图5-1 排水系统管道连接建筑内部排水系统如图5-1所示。
其能迅速并能保证畅通地将污、废水排到室外；排水管道系统气压稳定,有毒有害气体不进入室内,保持室内环境卫生；管线布置合理,简短顺直,工程造价低。
1.卫生器具卫生器具是用来承受用水和将使用后的废水、废物排泄到排水系统中的容器。
建筑内的卫生器具应具有内表面光滑、不渗水、耐腐蚀、耐冷热、便于清洁卫生、经久耐用等性质。
(1)洗脸盆。
洗脸盆一般用于洗脸、洗手、洗头,常设置在盥洗室、浴室、卫生间和理发室等场所。
洗脸盆有长方形、椭圆形和三角形。
其安装方式有墙架式、台式和柱脚式,如图5-2所示。
盥洗台有单面和双面之分,常设置在同时有多人使用的地方,如集体宿舍、教学楼、车站、码头、工厂生活间内,如图5-3所示。
图5-2 洗脸盆图5-3 盥洗台(2)淋浴器。
淋浴器多用于工厂、学校、机关、部队的公共浴室和体育馆内。
淋浴器占地面积小,清洁卫生,避免疾病传染,耗水量小,设备费用低。
浴盆设在住宅、宾馆、医院等卫生间或公共浴室,供人们清洁身体。
浴盆配有冷热或混合龙头,并配有淋浴设备,如图5-4所示。
图5-4 淋浴器(3)其他器具。
1)卫生盆是专供妇女卫生用,一般设在妇产医院、工厂女卫生间及设备完善的居住建筑和宾馆卫生间。
2)洗涤盆常设置在厨房或公共食堂内,用来洗涤碗碟、蔬菜等。
医院的诊室、治疗室等处也应设置洗涤盒。
洗涤盆有单格和双格之分。
3)化验盆设置在工厂、科研机关和学校的化验室或实验室内,根据需要可安装单联、双联或三联鹅颈龙头。
二建中常见的市政给水排水题解析在二级建造师考试中，市政给水排水是一个非常重要的考点，也是很多考生容易出错的地方。
本文将对二级建造师考试中常见的市政给水排水题进行解析和分析，帮助考生更好地备考和应对考试。
一、市政给水题解析市政给水是指城市供水系统，包括水源、净化处理、输送、储存和供应等环节。
在二级建造师考试中，市政给水题主要围绕以下几个方面展开：1. 水源选择与水量计算：市政给水系统的水源有多种选择，如自流（泉水、河水等）、抽水（地下水、河水等）和引水（水库、水渠等）。
考生需要根据题目中给出的情况进行水量计算，包括日供水量、设计峰值流量等。
2. 水质净化和处理：水质净化是市政给水系统中必不可少的环节，目的是去除水中的杂质和污染物，以获得符合卫生标准的饮用水。
常见的水质净化方法包括絮凝、沉淀、过滤、消毒等，考生需要了解这些净化方法的原理、工艺和设备选择。
3. 管网布置与设计：市政给水系统的管网布置应合理设计，以保证水流畅畅通和减少管网压力损失。
在题目中，考生通常需要进行管道布置方案的设计，包括管道的材质、直径、长度等参数的选择。
4. 水泵选择与计算：在市政给水系统中，水泵是起到输送水流作用的重要设备。
考生需要根据题目中的给定条件，进行水泵的选择和计算，包括扬程、流量、功率等参数的确定。
5. 消防给水系统设计：市政给水系统中的消防给水系统是保障火灾扑灭和安全疏散的重要组成部分。
考生需要了解消防给水系统的设计要求和计算方法，包括消防水源的选择、水压计算、消防水池和水泵房的设计等。
二、市政排水题解析市政排水是指城市污水处理和排放系统，包括污水收集、污水处理和污水排放等步骤。
在二级建造师考试中，市政排水题主要涉及以下方面：1. 污水收集系统设计：污水收集系统是将城市污水从各个排水设施（如厕所、下水道等）收集起来，输送到污水处理厂进行处理的系统。
考生需要了解污水收集系统的设计原理和方法，包括污水管道的布置、管道的材质和直径的选择等。
混凝土排水沟计算
混凝土排水沟是一种常见的排水设施，用于收集和排放雨水和污水。
在设计过程中，需要计算排水沟的尺寸和流量，以确保其能够有效地收集和排放水流。
以下是混凝土排水沟计算的一些基本步骤：
1. 确定排水沟的长度和宽度。
这取决于需要排放的水流量和沟内水的深度。
2. 计算排水沟的横截面积。
这可以通过将长度与宽度相乘得出。
3. 确定沟内的水流速度。
这可以通过使用曼宁公式来计算。
曼宁公式考虑了沟的形状、表面摩擦系数和水流量等因素。
4. 计算所需的沟底坡度。
坡度可以使水流畅通无阻，从而避免水的积聚和漫延。
5. 根据沟底坡度和水流速度，计算所需的沟底和侧壁厚度。
这可以确保排水沟具有足够的强度和稳定性。
6. 最后，检查排水沟的设计是否符合当地的建筑规范和标准。
混凝土排水沟的计算需要对土壤和水文条件进行评估，还需要考虑到周围环境的变化和使用条件。
因此，在设计和建造过程中，需要进行充分的规划和评估，以确保排水沟的性能和可靠性。
- 1 -。

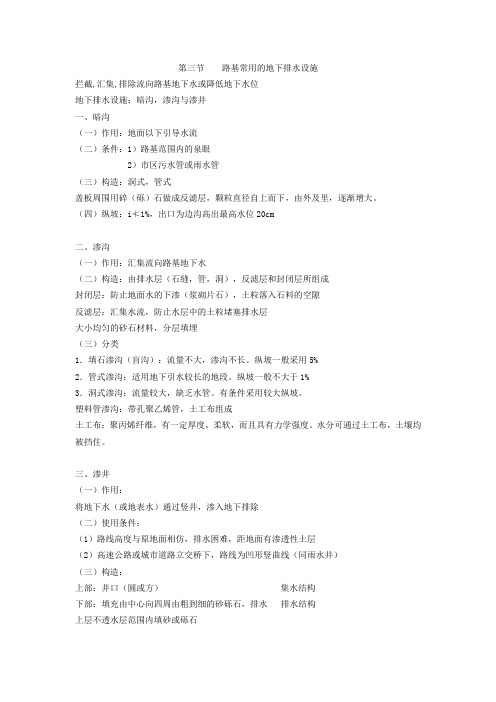

第三节路基常用的地下排水设施拦截,汇集,排除流向路基地下水或降低地下水位地下排水设施：暗沟，渗沟与渗井一、暗沟（一）作用：地面以下引导水流（二）条件：1）路基范围内的泉眼2）市区污水管或雨水管（三）构造：洞式，管式盖板周围用碎（砾）石做成反滤层，颗粒直径自上而下，由外及里，逐渐增大。
（四）纵坡：i≮1%，出口为边沟高出最高水位20cm二、渗沟（一）作用：汇集流向路基地下水（二）构造：由排水层（石缝，管，洞），反滤层和封闭层所组成封闭层：防止地面水的下渗（浆砌片石），土粒落入石料的空隙反滤层：汇集水流，防止水层中的土粒堵塞排水层大小均匀的砂石材料，分层填埋（三）分类1．填石渗沟（盲沟）：流量不大，渗沟不长。
纵坡一般采用5%2．管式渗沟：适用地下引水较长的地段。
纵坡一般不大于1%3．洞式渗沟：流量较大，缺乏水管。
有条件采用较大纵坡。
塑料管渗沟：带孔聚乙烯管，土工布组成土工布：聚丙烯纤维，有一定厚度，柔软，而且具有力学强度。
水分可通过土工布，土壤均被挡住。
三、渗井（一）作用：将地下水（或地表水）通过竖井，渗入地下排除（二）使用条件：（1）路线高度与原地面相仿，排水困难，距地面有渗透性土层（2）高速公路或城市道路立交桥下，路线为凹形竖曲线（同雨水井）（三）构造：上部：井口（圆或方）集水结构下部：填充由中心向四周由粗到细的砂砾石，排水排水结构上层不透水层范围内填砂或砾石下层透水层范围内填碎石或卵石井壁和填充料之间设反滤层。
渗井离堤脚不小于10米，井顶四周（进口除外）用粘土筑堤围护，井顶加筑混凝土盖。
缺：造价高，不轻易用第四节路面排水设施构造与布置主要包括：路面（路肩）表面、中央分隔带、路面内部、路基边坡坡面一、路面表面排水路面表面排水应遵循原则：（1）路面横坡排路面雨水（2）边坡横向漫流排除路面表面水（路堤较矮，边坡坡面不易受冲刷）（3）路肩边缘设置拦水带（路堤较高，边坡坡面易受冲刷），高出路肩12cm，顶宽8----10cm。

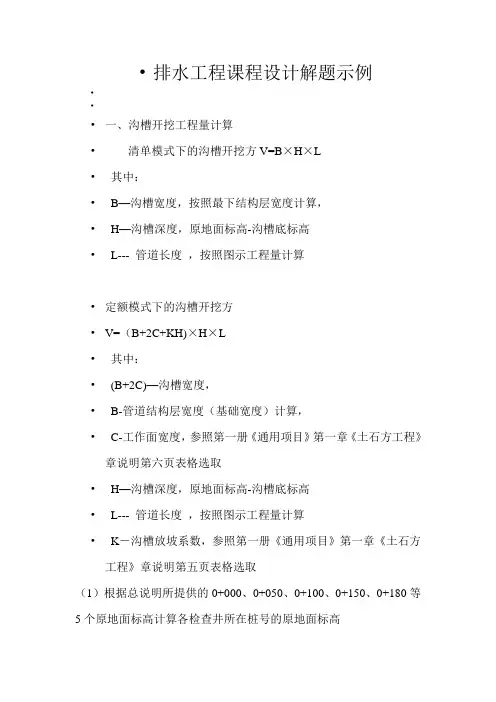

•排水工程课程设计解题示例•••一、沟槽开挖工程量计算•清单模式下的沟槽开挖方V=B×H×L•其中：•B—沟槽宽度，按照最下结构层宽度计算，•H—沟槽深度，原地面标高-沟槽底标高•L--- 管道长度，按照图示工程量计算•定额模式下的沟槽开挖方•V=（B+2C+KH)×H×L•其中：•(B+2C)—沟槽宽度，•B-管道结构层宽度（基础宽度）计算，•C-工作面宽度，参照第一册《通用项目》第一章《土石方工程》章说明第六页表格选取•H—沟槽深度，原地面标高-沟槽底标高•L--- 管道长度，按照图示工程量计算•K－沟槽放坡系数，参照第一册《通用项目》第一章《土石方工程》章说明第五页表格选取（1）根据总说明所提供的0+000、0+050、0+100、0+150、0+180等5个原地面标高计算各检查井所在桩号的原地面标高•如（Y2 0+035）•0+000 6.520m 0+050 6.700m•两点之间的高差为0.18m，间距50m，•0+035原地面标高＝6.520+0.18/50×35•＝6.646 m（2）计算沟槽底标高一般排水工程施工图只提供管内底的设计标高，不直接提供沟槽底部标高，需要按照管道基础结构图计算槽底标高管内底至槽底深＝（承插管的大头外径-管道内径）/2+平基厚度（结构图的C1）+垫层厚度•Y1位置管道沟槽底标高•＝2.500-〔（0.91-0.6）/2+0.08+0.1〕•＝2.165m•Y2 位置管道沟槽底标高•＝2.437-〔（0.91-0.6）/2+0.08+0.1〕•＝2.102m•（3）确定沟槽挖深•沟槽挖深＝原地面标高-槽底标高•Y1处沟槽挖深＝6.520-2.165＝4.355m•Y2处沟槽挖深＝6.646-2.102＝4.544m•（4）确定沟槽开挖宽度•清单模式：垫层宽1.010+0.1×2＝1.210m•定额模式：基础宽1.010m，参照表格选用•管沟底部每侧工作面为0.5米/侧，放坡系数选用1：0.33 •（5）计算工程量•清单沟槽（Y1~Y2)挖方量•＝1.21×（4.355+4.544）/2×31.5＝169.59m 3•定额沟槽（Y1~Y2)挖方量＝〔1.01+2×0.5+0.33×（4.355+4.544）/2〕×31.5×（4.355+4.544）/2＝951.79 m 3•根据施工规范，为避免超挖、扰动槽底土质，槽底20cm采用人工开挖，为13.08 m 3•根据定额第一册《通用项目》第一章《土石方工程》章说明第六条：“……沿线各种井室所需增加开挖的土石方量按沟槽全部土方的2.5％计算”•∴Y1~Y2的沟槽土方开挖量＝951.79×（1+2.5％）＝975.58 m 3 •其中人工挖土＝13.08×（1+2.5％）＝13.41 m 3•机械挖土工程量＝975.58-13.41＝962.17 m 3•根据定额第一册《通用项目》第一章《土石方工程》章说明第十条：“……机械挖土按实挖土方量计算，人工挖土土方量按实套相应定额乘以系数1.50”•∴人工挖土＝13.08×（1+2.5％）×1.5＝13.41×1.5＝20.12 m 3二、管道铺设工程量计算清单工程量按照图示长度计算，Y1~Y2管道长度即为31.5m。

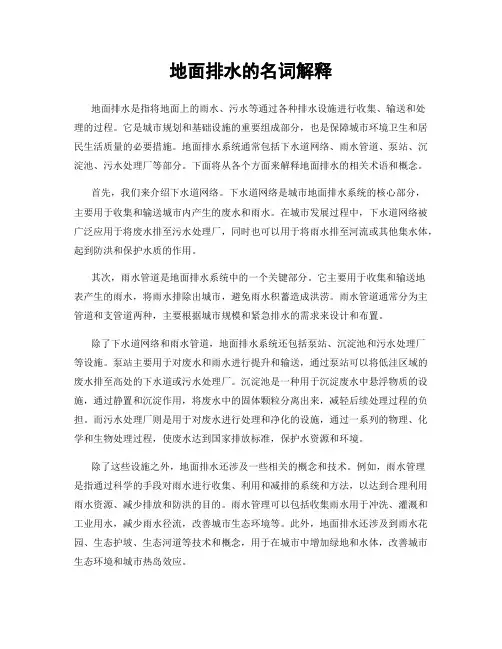

地面排水的名词解释地面排水是指将地面上的雨水、污水等通过各种排水设施进行收集、输送和处理的过程。
它是城市规划和基础设施的重要组成部分，也是保障城市环境卫生和居民生活质量的必要措施。
地面排水系统通常包括下水道网络、雨水管道、泵站、沉淀池、污水处理厂等部分。
下面将从各个方面来解释地面排水的相关术语和概念。
首先，我们来介绍下水道网络。
下水道网络是城市地面排水系统的核心部分，主要用于收集和输送城市内产生的废水和雨水。
在城市发展过程中，下水道网络被广泛应用于将废水排至污水处理厂，同时也可以用于将雨水排至河流或其他集水体，起到防洪和保护水质的作用。
其次，雨水管道是地面排水系统中的一个关键部分。
它主要用于收集和输送地表产生的雨水，将雨水排除出城市，避免雨水积蓄造成洪涝。
雨水管道通常分为主管道和支管道两种，主要根据城市规模和紧急排水的需求来设计和布置。
除了下水道网络和雨水管道，地面排水系统还包括泵站、沉淀池和污水处理厂等设施。
泵站主要用于对废水和雨水进行提升和输送，通过泵站可以将低洼区域的废水排至高处的下水道或污水处理厂。
沉淀池是一种用于沉淀废水中悬浮物质的设施，通过静置和沉淀作用，将废水中的固体颗粒分离出来，减轻后续处理过程的负担。
而污水处理厂则是用于对废水进行处理和净化的设施，通过一系列的物理、化学和生物处理过程，使废水达到国家排放标准，保护水资源和环境。
除了这些设施之外，地面排水还涉及一些相关的概念和技术。
例如，雨水管理是指通过科学的手段对雨水进行收集、利用和减排的系统和方法，以达到合理利用雨水资源、减少排放和防洪的目的。
雨水管理可以包括收集雨水用于冲洗、灌溉和工业用水，减少雨水径流，改善城市生态环境等。
此外，地面排水还涉及到雨水花园、生态护坡、生态河道等技术和概念，用于在城市中增加绿地和水体，改善城市生态环境和城市热岛效应。
综上所述，地面排水是城市基础设施的重要组成部分，它通过各种设施和技术手段，将废水和雨水进行有效的收集、输送和处理。
建筑给水排水一、图线建筑给水排水常用线型图例表。
二、比例建筑给水排水专业制图常用的比例表。
三、标高的标注1、室内工程应标注相对标高；室外工程宜标注绝对标高，当无绝对标高资料时，可标注相对标高，但应总图专业一致。
2、压力管道应标注中心标高；重力流管道和沟渠宜标注管（沟）内底标高。
标高单位以m计时，可注写到小数点后第二位。
3、标高的标注方法应符合下列规定：（1）平面图中，管道标高应按下图中的方式标注；平面图中管道标高标注法（2）平面图中，沟渠标高应按下图的方式标注平面图中沟渠标高标注法（（3）剖面图中，管道及水位标高应按下图的方式标注剖面图中管道及水位标高标注法（4）、轴测图中，管道标高应按图2.3.5-4的方式标注。
轴测图中管道标高标注法（5）建筑物内的管道也可以按本层建筑地面的标高加管道安装高度的方式标注管道标高，标注方法应为H+X,XX,H表示本层建筑地面标高。
四、管径1 、管径的单位应为mm。
2、管径的表达方式应符合下列规定：（1）水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以工程直径DX壁厚表示；（2）无缝钢管、焊接钢管（直缝或螺旋缝）等管材，管径宜以外径DX壁厚表示；（3）钢管、薄壁不锈钢管等管材，管径宜以公称Dw表示；（4）建筑给水排水塑料管材，管径宜以外径dn表示；（5）钢筋混凝土（或混凝土）管，管径宜以内径d表示；（6）复合管、结构壁塑料管等管材，管径应按产品标准的方法表示；（7）当设计中均采用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
3、管径的标注方法应符合下列规定：（1）单根管道时，管径应按下图的方式标注；单管管径表示方法（2）多根管道时，管径应按下图的方式标注。
多管管径表示方法（3）当建筑物的给水引出入管或排水排出管的数量超过一根时，应进行编号，编号宜按图的方法表示。
给水引入（排水排出）管编号编号表示法（4）建筑物内穿越楼层的立管，其数量超过一根时，应进行编号，编号宜按图的方法表示。
排水工程上册知识点总结排水工程是指通过设计和建造排水系统来控制和管理地下水和地表水。
排水工程的主要目的是排除地下水和地表水，以保护土地和建筑物免受水淹和地震的影响。
排水系统通常包括地下排水系统，地表排水系统和河道工程。
在本篇文章中，将总结排水工程上册的核心知识点，以便读者更好地了解排水工程的基本理论和实践。
地下排水系统地下排水系统是通过设计和构建地下排水管道和设备来控制和管理地下水。
地下排水系统的主要功能包括排水、排除地下水、维持土壤适宜的含水量和渗透性。
地下排水系统涉及的主要知识点包括地下水的形成和运动、地下排水管道的设计和材料选择等。
地下水是指位于地下表面以下的水体。
地下水的形成与地表水和降水有关，其运动受土壤和地下水层的渗透性和透水性影响。
地下水的运动对于土壤的水分平衡、养分输送和植物生长等有着重要的作用。
地下水运动的特点主要有渗流、径流和地下蒸发等。
地下排水管道的设计是指通过确定排水区域和研究地下水运动规律来确定地下排水管道的长度、截面、坡度和布置等参数。
地下排水管道的设计需要考虑土壤类型、地下水层特性、地表地貌和排水需求等因素。
地下排水管道的材料主要有塑料管、金属管和混凝土管等。
地表排水系统地表排水系统是通过设计和建造地表排水设施来控制和管理地表水。
地表排水系统的主要功能包括排水、排除地表水、维持地表地貌和土地利用功能。
地表排水系统涉及的主要知识点包括地表水的形成和运动、地表排水设施的设计和材料选择等。
地表水是指位于地表面以下的水体。
地表水的形成与降水、地下水、融雪和地表径流有关，其运动受地形、土地利用和水文气候等影响。
地表水的运动对于土壤侵蚀、洪水灾害和水资源利用等有着重要的作用。
地表水运动的特点主要有流量、速度和波速等。
地表排水设施的设计是指通过确定排水区域和研究地表水运动规律来确定地表排水设施的长度、截面、坡度和布置等参数。
地表排水设施的设计需要考虑地表地貌、土地利用、降雨情况和排水需求等因素。
建筑给水排水一、图线建筑给水排水常用线型图例表。
二、比例建筑给水排水专业制图常用的比例表。
名称比例备注区域规划图区域位置图1:50000、1:25000、1:10000、1:5000、1:20000宜与总图专业一致总平面图1:1000、1:500、1:300 宜与总图专业一致管道纵断截面竖向1:200、1:100、1:50纵向1:1000、1:500、1:300宜与总图专业一致水处理(厂站)平面图1:500、1:200、1:100 宜与总图专业一致水处理构筑物、设备间、卫生间泵房间、剖面图1:100、1:50、1:40、1:30 宜与总图专业一致建筑给水排水平面图1:200、1:150、1:200 宜与建筑专业一致建筑给水排水轴测图1:150、1:100、1:50 宜与相应图纸一致详图1:50、1:30、1:20、1:10、1:5、1:2、1:1、2:1。
三、标高的标注1、室内工程应标注相对标高；室外工程宜标注绝对标高,当无绝对标高资料时,可标注相对标高,但应总图专业一致。
2、压力管道应标注中心标高；重力流管道和沟渠宜标注管(沟)内底标高。
标高单位以m计时,可注写到小数点后第二位。
3、标高的标注方法应符合下列规定:(1)平面图中,管道标高应按下图中的方式标注；平面图中管道标高标注法(2)平面图中,沟渠标高应按下图的方式标注平面图中沟渠标高标注法((3)剖面图中,管道及水位标高应按下图的方式标注剖面图中管道及水位标高标注法(4)、轴测图中,管道标高应按图2.3.5-4的方式标注。
轴测图中管道标高标注法(5)建筑物内的管道也可以按本层建筑地面的标高加管道安装高度的方式标注管道标高,标注方法应为H+X,XX,H表示本层建筑地面标高。
四、管径1 、管径的单位应为mm。
2、管径的表达方式应符合下列规定:(1) 水煤气输送钢管(镀锌或非镀锌)、铸铁管等管材,管径宜以工程直径DX壁厚表示；(2) 无缝钢管、焊接钢管(直缝或螺旋缝)等管材,管径宜以外径DX壁厚表示；(3) 钢管、薄壁不锈钢管等管材,管径宜以公称Dw表示；(4)建筑给水排水塑料管材,管径宜以外径dn表示；(5)钢筋混凝土(或混凝土)管,管径宜以内径d表示；(6)复合管、结构壁塑料管等管材,管径应按产品标准的方法表示；(7)当设计中均采用公称直径DN表示管径时,应有公称直径DN与相应产品规格对照表。
路基排⽔类型及施⼯地⾯排⽔设备有哪些类型，分别适⽤于什么条件。
解：地⾯排⽔设备包括以下六种1. 侧沟适⽤条件：路堑路肩边缘的外侧，⽤以汇集和排除路堑范围以内的地⾯⽔2. 排⽔沟适⽤条件：路堤护道的外侧，⽤以排除路堤范围内的地⾯⽔和截排⽔从⽥野⽅⾯流向路堤的地⾯⽔的地⾯排⽔设备3. 天沟适⽤条件：路堑顶缘以外，可设⼀道或⼏道，⽤以截排堑顶上⽅流向路堑的地⾯⽔4. 截⽔沟适⽤条件：路堑边坡平台上及排⽔沟、侧沟、天沟所在部位以外的其他地⽅，⽤以截排边坡平台以上的坡⾯⽔或所在地区的部分地⾯⽔5. 急流槽适⽤条件：地形陡峻地段的天沟、截⽔沟，沟两端的⾼差很⼤⽽⽔平距离很短时，可⽤跌⽔或急流槽连接。
地形较陡地段的排⽔沟，如所在地层易受冲刷，不宜采⽤较陡的纵坡时，也可设计成⼀段⼀段的缓坡段，⽽以不⾼的单级跌⽔连接，每级跌⽔的⾼度与长度之⽐⼤致等于地⾯坡度6. 矩形⽔槽。
适⽤条件：⽔沟所在地段⼟质不良或地质不良，⽔沟易于变形，以及受地形、地物或建筑限界的限制，不能设置占地较宽的梯形⽔沟时，排⽔沟、侧沟、天沟、截⽔沟均宜采⽤矩形⽔槽的形式⼆、地下排⽔设备有哪些类型，分别适⽤于什么条件。
解：地下排⽔设备包括以下五种：1. 明沟和排⽔槽适⽤条件：⼭坡上较平缓的斜坡地带或路基两侧。
在严寒地区，由于不易保温，故不宜使⽤。
2. 渗⽔暗沟（简称渗沟）（1）边坡渗沟适⽤条件：坡度不陡于1:1 的⼟质路堑边坡，也常⽤于加固潮湿的容易发⽣表⼟坍塌的⼟质路堤边坡（2）⽀撑渗坡：适⽤条件：可能滑动的不稳定⼟体或⼭坡，排除在滑动⾯或滑动带附近活动的地下⽔，疏⼲潮湿的⼟体。
常与抗滑挡墙配合使⽤作为整治滑坡的措施3. 截⽔渗沟和引⽔渗沟适⽤条件：截⽔沟⽤于拦截地下⽔，不使其流⼊病害区。
引⽔渗沟⽤于引排⼭坡、洼地或路基内的地下⽔，以疏⼲附近⼟体或降低地下⽔位4. 渗⽔隧洞适⽤条件：稳定地层之内，截排或引排埋藏较深的地下⽔，或与⽴式渗井（渗管）群配合使⽤，以排除具有多层含⽔层的复杂地层中的地下⽔5. ⽔平钻孔适⽤条件：⽤于取代渗⽔隧洞6. ⽴式集⽔渗井和渗管适⽤条件：⽤来集引具有多层含⽔层的复杂地层中的地下⽔或潮湿⼟体中的重⼒⽔和⽑细⽔绘制梯形断⾯排⽔沟横断⾯图（坡度1:1，底宽0.4m,⾼0.6m，壁厚0.3m）, 并计算每⽶断⾯挖⽅⼯程量和砌体⼯程量。
1、地面排水设备有哪些类型，分别适用于什么条件。
地面排水设备主要有：排水沟、侧沟、天沟、截水沟、矩形水槽、跌水和急流槽。
（一）排水沟1.平坦地带，横坡不明显，且路堤高度小于2 m时，宜在路堤两侧设置排水沟。
2.当路堤高度大于2.0m时，可以只在大面积横坡方向的上方设置排水沟。
在路堤高度小于2.0m的平原地带，确认下侧不会有积水和造成地面径流的可能时，也允许只在上方设置排水沟。
3.在农田地区，常把开挖排水沟的弃土置于排水沟的外侧，筑成挡水埝，以阻挡农田排灌水流入排水沟。
挡水埝顶宽一般采用0.5 m，两侧边坡坡度不大于l：1，靠排水沟一侧的坡脚与排水沟之间应留出适当的距离。
4.紧靠路堤护道外侧的取土坑，如能适当控制其深度，以连接上、下游的排水沟或排水通路，则可利用于地面排水。
此时，取土坑底部宜做成由两侧边缘向中间倾斜的2％～4％的横坡，或在取土坑中部设置适当断面的排水沟。
（二）侧沟1.侧沟水不宜流入隧道排水沟内。
因此，当出洞方向路堑为上坡时，侧沟要用与线路纵坡相反的坡度，称为反坡排水。
只有对长度为300m以下的短隧道，在洞外路堑水量较小，且含砂量小，不易淤积，修建反坡排水将增加大量土石方等困难条件下，才允许将侧沟水引入隧道排水沟内，但应验算隧道水沟断面(不够时应予扩大)，并在高端洞口设置泥砂沉淀井。
2.侧沟水应排出路堑以外，在填挖交界处沿山弯转偏离路基排出，以防冲刷路堤。
但对深长路堑和反坡排水的侧沟，可以根据地形条件增建穿越路基的横向盖板水沟，将水引排到路基的外侧，在路堑边坡较低处，开挖马口排走。
（三）天沟1.天沟距堑顶的距离一般情况下，不宜小于5 m。
2.如果边坡为不易渗漏的岩石和黏性土，或对天沟已采取防渗措施，或路堑不高，即使边坡坍塌也不致影响行车时，天沟距堑顶的距离可以减小到2 m。
3.湿陷性黄土地区的天沟距堑顶的距离一般不应小于l0m，同时还应加固防渗。
4.如果堑顶上有弃土堆，天沟一般应设在弃土堆以外2.O～5.0 m。
