常见的地面排水设施

地表排水设施施工各类地表排水设施的断面尺寸应满足设计排水量的要求，沟顶应高出沟内的设计水面0.2 m以上。

一、边沟施工技术边沟设置在挖方路基的路肩外侧，或低路堤的坡脚外侧，走向多与路线一致，主要用于汇集和排除路基范围内和流向路基的少量地面水。

平坦地面填方路段的路旁取土坑，常与路基排水设计综合考虑，使之起到边沟的排水作用。

1.边沟断面类型按照岩土性质和施工方式的不同，边沟横断面可筑成梯形、流线型、三角形和矩形等，如图6-2所示。

图6-2 边沟横断面形式（单位：m）边沟的深浅和横断面的尺寸，根据地面降水量的大小而定。

梯形边沟内侧边坡坡度一般为1∶1～1∶1.5；岩石边沟边坡坡度为1∶0.5～1∶1；浆砌边沟内侧边坡可直立；三角形边沟内侧边坡坡度一般为1∶2～1∶3，外侧边坡可参照挖方边坡确定。

2.边沟施工技术要点边沟施工过程中的技术要点包括以下八项：（1）挖方地段和填土高度小于边沟深度的填方地段均应设置边沟，路堤靠山一侧的坡脚应设置不渗水的边沟。

（2）为了防止边沟水流漫溢或冲刷，边沟应分段设置出水口，一般地区梯形边沟每段长度不宜超过500 m，多雨地区不宜超过300 m，三角形边沟不宜超过200 m。

（3）平曲线处边沟施工时，沟底纵坡应与曲线前后沟底纵坡平顺衔接，不允许曲线内侧有积水或外溢现象发生。

曲线外侧边沟应适当加深，其增加值等于超高值。

（4）认真做好边沟加固。

为避免边沟稳定性出现问题，施工时应作如下加固处理：①土质地段当沟底纵坡大于3%时，应采取加固措施。

②采用干砌片石对边沟进行铺砌时，应选用有平整面的片石，各砌缝要用小石块嵌紧。

③采用浆砌片石铺砌时，砌缝砂浆应饱满，沟身应不漏水。

④沟底采用抹面时，抹面应平整压光。

（5）边沟与填方毗邻处应设跌水或急流槽，将水流直接引到填方坡脚之外，以免冲刷边坡，影响路基稳定。

（6）当边沟水流流向桥涵进水口时，为避免边沟流水冲刷，施工时应考虑作如下处理：①在涵洞进口处设置窨井，或根据地形需要，在进口前设置跌水或急流槽等构造物，将水流引入涵洞。

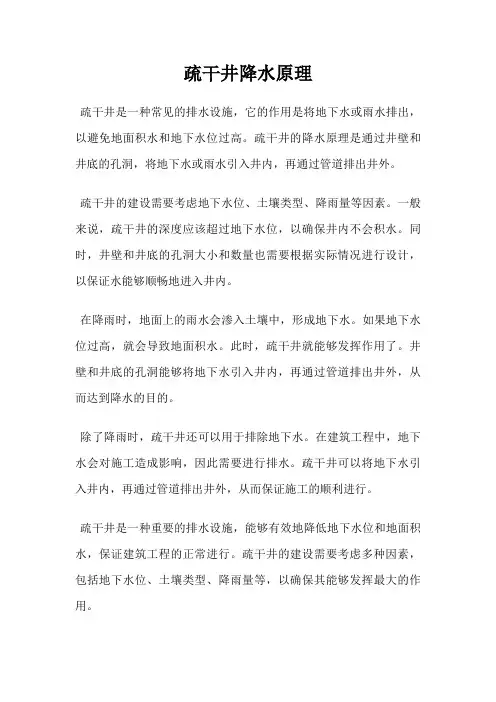

疏干井降水原理
疏干井是一种常见的排水设施，它的作用是将地下水或雨水排出，以避免地面积水和地下水位过高。

疏干井的降水原理是通过井壁和井底的孔洞，将地下水或雨水引入井内，再通过管道排出井外。

疏干井的建设需要考虑地下水位、土壤类型、降雨量等因素。

一般来说，疏干井的深度应该超过地下水位，以确保井内不会积水。

同时，井壁和井底的孔洞大小和数量也需要根据实际情况进行设计，以保证水能够顺畅地进入井内。

在降雨时，地面上的雨水会渗入土壤中，形成地下水。

如果地下水位过高，就会导致地面积水。

此时，疏干井就能够发挥作用了。

井壁和井底的孔洞能够将地下水引入井内，再通过管道排出井外，从而达到降水的目的。

除了降雨时，疏干井还可以用于排除地下水。

在建筑工程中，地下水会对施工造成影响，因此需要进行排水。

疏干井可以将地下水引入井内，再通过管道排出井外，从而保证施工的顺利进行。

疏干井是一种重要的排水设施，能够有效地降低地下水位和地面积水，保证建筑工程的正常进行。

疏干井的建设需要考虑多种因素，包括地下水位、土壤类型、降雨量等，以确保其能够发挥最大的作用。

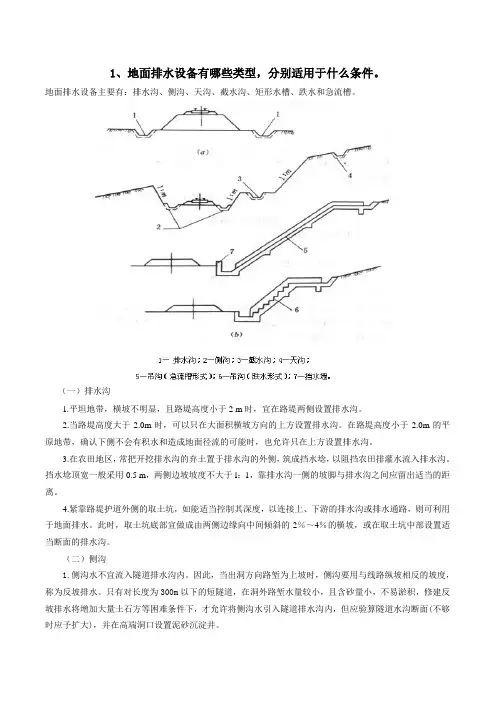

1、地面排水设备有哪些类型，分别适用于什么条件。

地面排水设备主要有：排水沟、侧沟、天沟、截水沟、矩形水槽、跌水和急流槽。

（一）排水沟1.平坦地带，横坡不明显，且路堤高度小于2 m时，宜在路堤两侧设置排水沟。

2.当路堤高度大于2.0m时，可以只在大面积横坡方向的上方设置排水沟。

在路堤高度小于2.0m的平原地带，确认下侧不会有积水和造成地面径流的可能时，也允许只在上方设置排水沟。

3.在农田地区，常把开挖排水沟的弃土置于排水沟的外侧，筑成挡水埝，以阻挡农田排灌水流入排水沟。

挡水埝顶宽一般采用0.5 m，两侧边坡坡度不大于l：1，靠排水沟一侧的坡脚与排水沟之间应留出适当的距离。

4.紧靠路堤护道外侧的取土坑，如能适当控制其深度，以连接上、下游的排水沟或排水通路，则可利用于地面排水。

此时，取土坑底部宜做成由两侧边缘向中间倾斜的2％～4％的横坡，或在取土坑中部设置适当断面的排水沟。

（二）侧沟1.侧沟水不宜流入隧道排水沟内。

因此，当出洞方向路堑为上坡时，侧沟要用与线路纵坡相反的坡度，称为反坡排水。

只有对长度为300m以下的短隧道，在洞外路堑水量较小，且含砂量小，不易淤积，修建反坡排水将增加大量土石方等困难条件下，才允许将侧沟水引入隧道排水沟内，但应验算隧道水沟断面(不够时应予扩大)，并在高端洞口设置泥砂沉淀井。

2.侧沟水应排出路堑以外，在填挖交界处沿山弯转偏离路基排出，以防冲刷路堤。

但对深长路堑和反坡排水的侧沟，可以根据地形条件增建穿越路基的横向盖板水沟，将水引排到路基的外侧，在路堑边坡较低处，开挖马口排走。

（三）天沟1.天沟距堑顶的距离一般情况下，不宜小于5 m。

2.如果边坡为不易渗漏的岩石和黏性土，或对天沟已采取防渗措施，或路堑不高，即使边坡坍塌也不致影响行车时，天沟距堑顶的距离可以减小到2 m。

3.湿陷性黄土地区的天沟距堑顶的距离一般不应小于l0m，同时还应加固防渗。

4.如果堑顶上有弃土堆，天沟一般应设在弃土堆以外2.O～5.0 m。

《路基设计》第一章绪论一、填空题1、影响路基路面稳定性的因素有：地理条件、地质条件、水文和水文地质条件、气候条件。

、特殊土。

45、分界稠度法划分路基干湿类型适用：新建公路。

8、为使自然区划便于在实践中应用，将我国的公路自然区划分为三个等级，其中一级区划有七11、路床范围是指路槽80cm 范围内。

二、名词解释1、路基：是在天然地表面按照道路的设计线形和设计横断面的要求开挖或堆填而成的岩土结构物。

2、路面：是在路基顶面的行车部分用各种混合料铺筑而成的层状结构物。

3、路基临界高度4、路基最小填土高度三、问答题1、对路基有哪些基本要求？2、对路面有哪些基本要求？3、路基干湿类型有哪能些？划分方法有哪些？及各自的适用性？四、选择题1、确定路基干湿类型是以地下水位到（ D ）的距离来判断。

A.路基边缘B.路面中心C.原地面中心D.路床顶面2、新建公路路基干湿类型的初步判断的方法采用（C）。

A.填方或挖方高度B.含水量C.临界高度D.分界相对稠度3、路基的临界高度是指（A）。

A.地下水或长期地表积水的水位至路床顶面的距离B.路基边缘至原地面距离C.路基边缘至路床顶面距离D.路面中心至地下水位的高度4、路基的最小填土高度是指（B）。

A.地下水或长期地表积水的水位至路槽底的高度B.路肩边缘距原地面应满足一定要求的高度C.路面中心距路床顶的高度D.路肩边缘距地下水位的高度5、对于老路基干湿类型划分的依据是（D）。

A、路基土含水量B、路基土土质C、地表及地下水位D、路基土的分界稠度6、某路基已知路床顶以下80cm的平均相对含水量为20%，此种粘性土的塑限为15%，液限为35%。

已知稠度分界值为Wc1=1.1,Wc2=0.95,Wc3=0.80，则该路基处于（D）状态。

A.干燥B.中湿C.潮湿D.过湿7、已知某路段预估路面结构层约60cm，路面表层距地下水位的高度为 2.0m，查得临界高度H1=1.7~1.9m,H2=1.2~1.3m,H3=0.8~0.9m，则该路段干湿类型是（B）。

路基排水设施的种类和施工要点1、前言排水设施是高速公路的一个重要组成部分，排水系统对于公路路基的稳定性及路面的使用寿命有着显著的影响，因此，做好路基排水，确保路基达到足够的强度和稳定性有着重要意义，而解决路基排水问题的方法多种多样，在此，对路基排水设施的种类和施工要点探讨如下。

2、排水设施分类根据水源的不同，影响路基路面的水流分为地面水和地下水两大类，所以路基排水工程分为地面排水及地下排水两大类。

2.1 地面排水地面排水可采用边沟、截水沟、排水沟、跌水、急流槽、拦水带、蒸发池等设施。

其作用是将可能停滞在路基范围内的地面水迅速排除，防止路基范围内的地面水流入路基内。

地面排水又分为临时排水和永久排水，临时排水应与永久排水设施相结合，排走的雨水不得流入农田、耕地, 亦不得引起水沟淤积和路基冲刷。

当地下水位较高时, 应采取疏导、堵截、隔离等工程措施。

2.2 地下排水地下排水设施有排水沟、暗沟（管）、渗沟、渗井、检查井等。

其作用是将路基范围内的地下水位降低或拦截地下水并将其排出路基范围以外。

3、排水设施设置原则3.1 地面排水施3.1.1 边沟边沟设置于挖方地段和填土高度小于边沟深度的填方地段，以利于将雨水及路面水排出路基以外。

路堤靠山一侧的坡脚应设置不渗水的边沟。

边沟和涵洞接合处应与涵洞洞口建筑配合，以便水流通畅进入涵洞。

平曲线处边沟施工时，沟底纵坡应与曲线前后沟底纵坡平顺衔接，不允许有积水或外溢现象发生。

3.1.2 排水沟排水沟的线形要求平顺，尽可能采用直线形，转弯处宜做成弧线，其半径不宜小于10m排水沟长度通常不宜超过500m沟底纵坡不宜小于0.3 ％。

排水沟的出水口，应设置跌水和急流槽将水流引出。

3.1.3 截水沟截水沟应根据地形条件及汇水面积等进行设置。

挖方路基的堑顶截水沟应设置在坡口5m以外。

填方路基上侧的路堤截水沟距填方坡脚的距离，应不小于2m截水沟应先施工，与其他排水设施应衔接平顺。

截水沟长度超过500m时应选择适当的地点设出水口。

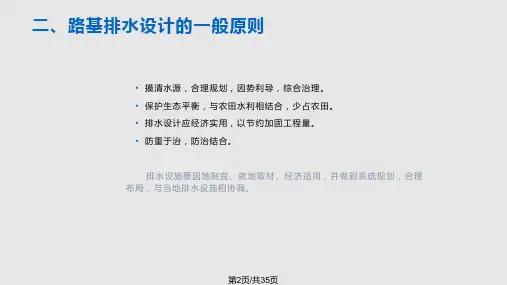

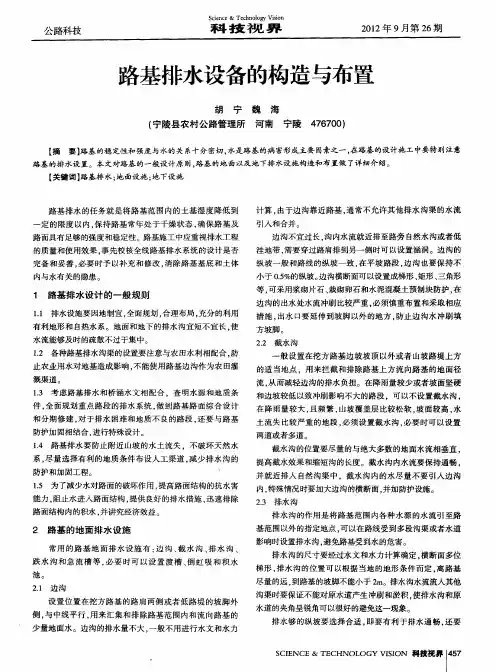

不得不说，这次把路基排水讲清楚了一、路基路面排水设计的一般原则排水设施要因地制宜、全面规划、合理布局、综合治理、讲究实效、注意经济。

一般情况下，地面和地下设置的排水沟渠，宜短不宜长，以使水流不过于集中，做到及时分散，就近分流。

沟渠的设置应注意与农田水利相配合，必要时可适当增设涵管或加大涵管孔径，以防农业用水影响路基稳定。

路基边沟一般不应用作农田灌溉渠道，两者必须合并使用时，边沟的断面应加大，并予以加固，以防水流危害路基。

二、地面排水设施常用的路基地面排水设施包括边沟、截水沟、排水沟、跌水与急流槽等，必要时还有渡槽、倒虹吸及积水池等。

这些排水设备分别设在路基的不同部位，各自的排水功能、布置要求或构造形式，均有差异。

2.1边沟边沟设置在挖方路基的路肩外侧或低路堤的坡脚外侧，多与路中线平行，用以汇集和排除路基范围内和流向路基的少量地面水。

平坦地面填方路段的路旁取土坑，常与路基排水设计综合考虑，使之起到边沟的排水作用。

边沟的排水量不大，一般不需要进行水文和水利计算，依据沿线具体条件，选用标准横断面形式。

边沟仅靠路基，通常不允许其他排水沟渠的水流引入，亦不能与其他人工沟渠合并使用。

边沟不宜过长，尽量使沟内水流就近排至路旁自然水沟或低洼地带，必要时设置涵洞，将边沟水横穿路基从另一侧排出。

边沟的横断面形式有梯形、矩形、三角形及流线型等。

边沟可采用浆砌片石、栽砌卵石和水泥混凝土预制块防护。

砌筑用的砂浆强度，对于高速公路、一级公路采用M7.5，对于其他等级公路采用M5。

边沟出水口附近，水流冲刷比较严重，必须慎重布置和采用相应措施。

由于边沟泄出水流流向路堤坡脚处，两者高差大，必须因地制宜，根据地形与地质等具体条件，将出水口延伸至坡脚以外，以免边沟水冲刷填方坡脚。

沟水流流向桥涵进水口时，为避免边沟流水产生冲刷，应作适当处治。

当边沟水流流至回头曲线处，一般边沟水较满，且流速较大，此时宜顺着边沟方向沿山坡设置引水沟，将水引至路基范围以外的自然沟中，或设急流槽或涵洞等结构物，将水引下山坡或路基另一侧，以免对回头曲线路段冲刷。

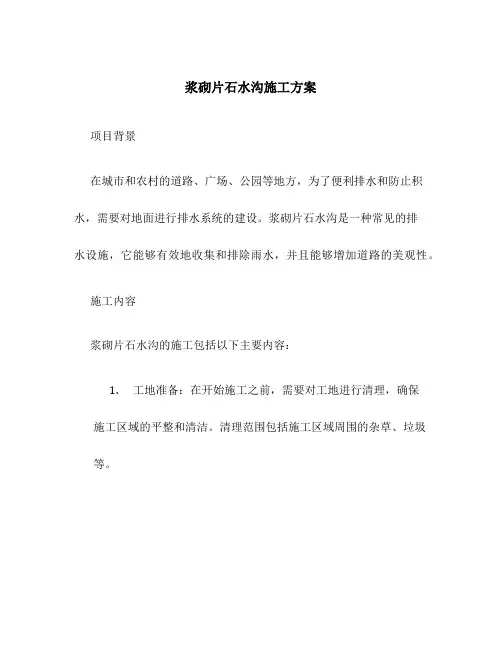

浆砌片石水沟施工方案项目背景在城市和农村的道路、广场、公园等地方，为了便利排水和防止积水，需要对地面进行排水系统的建设。

浆砌片石水沟是一种常见的排水设施，它能够有效地收集和排除雨水，并且能够增加道路的美观性。

施工内容浆砌片石水沟的施工包括以下主要内容：1.工地准备：在开始施工之前，需要对工地进行清理，确保施工区域的平整和清洁。

清理范围包括施工区域周围的杂草、垃圾等。

2.浆砌片石水沟的设计：根据具体的施工区域和需求，进行浆砌片石水沟的设计。

设计要考虑到排水的尺寸、坡度和水流量等因素。

3.材料准备：根据设计要求，准备所需的材料。

主要包括水泥、砂子、石头等。

4.施工工具的准备：准备好施工所需的工具，包括尺子、水平仪、铲子、批刀等。

5.施工步骤：根据设计要求和施工图纸，按照以下步骤进行施工：– 5.1 清理施工区域，确保施工区域的平整和清洁。

– 5.2 进行水沟的浆砌。

首先将水泥和砂子按照一定的比例混合，然后用批刀将浆料涂抹在水沟的底部和两侧。

– 5.3 将石头按照一定的规格码放在浆砌好的水沟中，确保石头的平整和稳固。

– 5.4 清理施工区域，确保施工过程中的杂物和浆料。

6.养护：施工完成后，需要对水沟进行养护。

养护包括浇水、保持水沟的清洁和修补等。

施工注意事项在浆砌片石水沟的施工过程中，需要注意以下事项：1.安全：施工人员要佩戴好安全帽、工作服、手套等个人防护装备，确保施工过程中的安全。

2.施工质量：施工人员要严格按照设计要求和施工图纸进行施工，确保施工质量。

3.排水功能：在施工过程中，要注意水沟的坡度和排水能力，确保水沟能够有效地排水。

4.完工清理：施工完成后，要对施工现场进行清理，确保施工区域的整洁。

5.养护：施工完成后，要对水沟进行养护，确保水沟的长期使用效果。

施工工期和造价浆砌片石水沟的施工工期和造价会受到多种因素的影响，包括施工区域的大小、水沟的长度和深度、施工人员的工作效率等。

一般情况下，施工工期为几天到几周不等，造价可以根据施工区域的不同而有所差异。
