庭院灯、草坪灯控制器

庭院灯、草坪灯电气施工方案一、电线管、电缆管敷设A、设计选用电线管、电缆管暗敷，施工按照电线管、电缆管敷设分项工程施工工艺标准进行，要严把电线管、电缆管进货关：接线盒、灯头盒、开关盒等均要有产品合格证。

B、埋管要与园建施工密切配合，切实做好预埋工作。

C、暗配管应沿最近线路敷设并减少弯曲，弯曲半径不应小于管外径的10倍，与建筑物表面的距离不应小于15mm，进入落地式配电箱管口应高出基础面50—80mm，进入盒、箱管口应高出基础面50—80mm，进入盒、箱管口宜高出内壁3—5mm。

D、按规范要求适当加设分线盒，配管调时穿好相应的镀锌铁丝引线并在两端管中应有余地，穿导线前尖将两端管中用橡胶皮盖盖好，以防异物进入及穿导线时挂伤导线。

E、管线支吊架设置应符合规范要求，平稳、牢固、美观、采用镀锌u 型卡将管道固定在支节架上。

二、管内穿线A、管内穿线要严把电线进货关，电线的规格型号必须符合设计要求并有出厂合格证，到货后检查绝缘电阻、线芯直径、材质和每卷的重量是否符合要求，应按管径的大小选择相应规格的护口，尼龙压线帽、接线鼻子等规格和材质均要符合要求。

B、穿线的管路和导线的规格、型号、报数、回路等必须符合设计要求，穿线前后均应格查导线的绝缘。

C、导线在连接头不能增加电阻值，不能降低原绝缘强度，受力导线不能降低原机械强度。

D、穿线时注意同一交流回路的导线必须穿于同一管内，不同回路、不同电压和交流与直线的导线，不得穿入同一管内，但以下几种情况除外：标准电压为50V以下的回路；同一设备或同一流水作业线设备的电力回路和无特殊防干扰要求的控制回路；同一花灯的几个回路；同类照明的几个回路，但管内的导管总数不应多于8根。

E、导线预留长度：接线盒、开关盒、插座盒及灯头盒为15CM，配电箱内为箱体周长的1/2。

三、电缆敷设A、敷设前详细检查电缆的规格、型号、截面、电压等级、绝缘电阻、外观等情况均符合设计及规范要求。

B、电缆敷设采用人力施放的常规方法进行。

太阳能草坪灯技术原理一、LED太阳能照明的发展趋势 太阳能作为一种新兴的绿色能源，以其无可比拟的优势得到迅速的推广应用。

作为第四代新光源，在城市亮化美化、道路照明、庭院照明、室内照明以及其他各领域的照明和应用中得到了有效的利用。

尤其是在偏远无电地区，太阳能照明灯具更具有广泛的应用前景。

一般人认为，节能灯可节能4/5是伟大的创举，但LED比节能灯还要节能1/4，这是固体光源伟大的革新。

除此之外，LED还具有光线质量高，基本上无辐射，可靠耐用，维护费用极为低廉等优势，属于典型的绿色照明光源。

超高亮LED的研制成功，大大地降低了太阳能灯具使用成本，使之达到或接近工频交流电照明系统初装的成本报价，并且具有保护环境、安装简便、操作安全、经济节能等优点。

由于LED具有的光效率高，发热量低等优势，已经越来越多地应用在照明领域，并呈现出取代传统照明光源的趋势。

在我国西部，非主干道太阳能路灯、太阳能庭院灯渐成规模。

随着太阳能灯具的大力发展，“绿色照明”必将会成为一种趋势。

而LED太阳能草坪灯作为其中的一个代表，也将得到大力的推广和应用，本文主要介绍它的一些知识，希望能给大家一些启发。

二、LED太阳能草坪灯简介LED太阳能草坪灯是一种集节能环保、照明与美化环境为一体的新型的绿色能源景观照明灯具。

太阳能草坪灯节能、环保、安全、美观。

该太阳能草坪灯采用高效率单晶硅太阳能电池组件，白天可将太阳光光能转换成电能储存于蓄电池，夜晚天黑后则自动点亮灯管照明，广泛适用于公园草坪、花园别墅、广场绿地、旅游景点、度假村、高尔夫球场、企业工厂绿地亮化美化、住宅小区绿地照明、各种绿化带等的景观点缀、景观照明。

太阳能系列草坪灯主要用来亮化点缀照明，采用高亮度LED发光二极管设计，具有亮度高、安装简便、工作可靠、不敷设电缆、不消耗常规能源、使用寿命长等优点。

太阳能草坪灯光源及电源系统设计方法由于太阳能草坪灯独特的优点，近年来得到迅速发展。

草坪灯功率小，主要以装饰为目的，对可移动性要求高，电路铺设困难，防水要求高的场地适用。

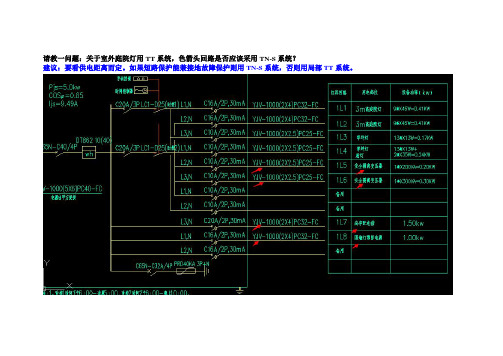

请教一问题：关于室外庭院灯用TT系统，色箭头回路是否应该采用TN-S系统？建议：要看供电距离而定。

如果短路保护能兼接地故障保护则用TN-S系统，否则用局部TT系统。

1.总开关是否应调整为3P？该配电箱设置在建筑物内电房内。

建议：如果原系统为TN-C-S系统，则入户处PEN分为PE\N此时可以选用3P开关。

如果为TN-S、TT系统，为了检修隔离需要，应选用4P开关2.户外高庭院灯、草坪灯回路采用TT系统；利于庭院灯、草坪灯的基础内的钢筋作为接地网。

接地电阻只要不大于30欧姆即可？建议：满足低规5.2.15即可3.射树灯采用TT系统，因无基础的钢筋可利用，是否应独立打接地极？接地电阻只要不大于30欧姆即可？建议：满足低规5.2.15即可4.安全隔离变压器（220V/12V)回路主要供室外水池壁壁灯。

该回路用TN系统，还是应采用TT系统？如采用TT系统，安装变压器处应独立打接地极？接地电阻只要不大于30欧姆即可？建议：水下AC12V可满足防电击要求。

做好等电位联结即可，严格来说是IT系统。

5.到岗亭配电箱处回路，我认为应采用TN-S系统，考虑岗亭处有等电位连接。

是否正确？建议：可以。

6.围墙灯回路，一考虑围墙较高，人一般难触摸，采用TT系统，围墙灯就地接地比较难施工。

是否正确？建议：围墙灯如果选用I类灯具，金属穿线管、灯具金属外壳必须可靠接地，有钢筋的话要做好等电位联结。

不能认为很难触摸就不接地，这是极端错误的。

另外有些规范说2.4m以上灯具可不接地，纯属胡说八道。

7.另外有一困惑的地方就是，现在外广场采用了一些地埋灯的方式，请问该地埋灯应采用的电压等级？采用220V能否保证安全？采用何种配电系统？建议：地埋灯离电源比较近且布置集中可以选用TN-S，做局部等电位联结；如果离电源比较远，布置分散不便做等电位联结，则宜用TT系统，设公共接地。

地埋灯防护等级为IP67，根据光源功率可选用AC220或其他电压等级。

庭院灯草坪灯制造标准庭院灯和草坪灯制造标准那可真是个有趣的话题呢！咱就像聊天一样唠唠这个事儿吧。

一、材料方面。

庭院灯和草坪灯的材料可是基础中的基础呀。

对于灯杆来说呢，常见的材料有金属，像铝或者铁之类的。

铝制的灯杆就比较轻便，而且不容易生锈，就像一个干净利落的小伙伴，总是保持着清爽的状态。

铁制的灯杆呢，如果处理得好，刷上合适的漆，也能很耐用，就像是那种经过磨练后很靠谱的朋友。

还有灯泡的选择。

现在有好多不同类型的灯泡可以用在庭院灯和草坪灯上呢。

LED 灯泡就特别受欢迎，它就像一个节能小能手。

不仅亮度够，而且耗电量超级低，这就好比是一个很会过日子的人，把每一分能量都用到刀刃上。

相比之下，传统的白炽灯泡就有点像个老古董啦，虽然也有它自己的韵味，但是太耗电了。

二、设计要点。

庭院灯和草坪灯的设计可不仅仅是为了照明哦。

它们也是庭院和草坪的装饰品呢。

比如说庭院灯，高度的设计就很有讲究。

如果庭院比较大，灯杆就可以高一些，这样照明范围才够大。

这就像给一个大房子选家具一样，得匹配好尺寸。

而草坪灯呢，通常会矮一些，这样可以和草坪的低矮环境相融合，就像小草的小伙伴一样，低调又温馨。

造型方面那就更有趣啦。

有的庭院灯设计成古典的风格，像是从古代穿越过来的小卫士，给庭院增添了一份复古的韵味。

草坪灯也有各种可爱的造型，像小蘑菇呀，小动物呀。

这些造型让草坪变得像一个童话世界，每次看到都感觉心里暖暖的，就像回到了小时候听童话故事的美好时光。

三、制造工艺。

制造工艺可是保证庭院灯和草坪灯质量的关键环节。

在灯杆的制造上，如果是金属灯杆，焊接工艺得过关。

就像缝衣服一样，要是缝得歪歪扭扭的，那衣服肯定不好看也不结实。

焊接得好的灯杆，各个部位连接得稳稳当当，就像一群紧紧抱在一起的小伙伴。

灯具的组装也不能马虎。

每一个零件都要安装得恰到好处，就像拼图一样，一块都不能出错。

而且密封要做好，这样才能防止雨水或者灰尘进入，就像给灯具穿上了一件保护衣，让它能在户外舒舒服服地工作。

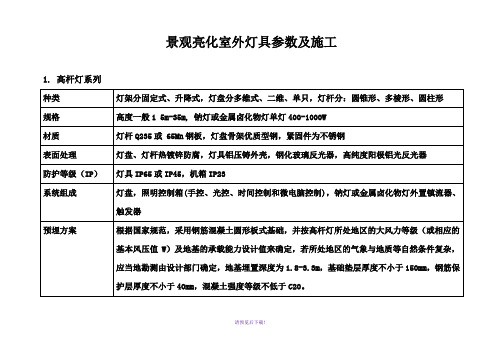

景观亮化室外灯具参数及施工1. 高杆灯系列
2,路灯系列:
安装方案钠灯或金属卤化物灯外置镇流器、触发器可安装于灯盘或控制箱内，控制箱内置，安装时保证灯体接地
5-7米路灯地脚图 7-10米路灯地脚图 10-13米路灯地脚图
3.景观灯系列
4.庭院灯系列
5.草坪灯系列
6,地埋灯系列
7.室外壁灯系列
8.水下灯系列
9.投光灯系列
10.泛光灯系列
11.LED灯系列
安装方案按照灯具安装操作程序进行规范安装:检查灯具→组装灯具→安装灯具→通电运行，但一定要注意细节的操作。

（
注
：可编辑下载，若有不当之
处，请指正，谢谢!）。

太阳能草坪灯主要利用太阳能电池的能源来进行工作，当白天太阳光照射在太阳能电池上，把光能转变成电能存贮在蓄电池中，再由蓄电池在晚间为草坪灯的LED （发光二极管）提供电源。

其优点主要为安全、节能、方便、环保等。

太阳能草坪灯控制器它包含一块我公司专项开发的集成电路（XD6601）以及部分外围元件。

主要功能包含充电电路，驱动电路，光敏控制电路和脉宽调制电路等。

该控制器具有高转换效率：80~85%（典型值），可以减少太阳能电池版的功率要求；低启动电压：0.9V （最大值）；可调输出电流等特点。

XD6601D为DIP8封装，安装极为方便。

太阳能草坪灯光源及电源系统设计方法由于太阳能草坪灯独特的优点，近年来得到迅速发展。

草坪灯功率小，主要以装饰为目的，对可移动性要求高。

另外，电路铺设困难，防水要求高，这些使得由太阳电池供电的草坪灯显示出许多前所未有的优势。

尤其国外市场对太阳能草坪灯需求十分巨大，2002年，仅广东和深圳用于制造出口太阳能草坪灯消耗的太阳能电池就达到2MW，相当于当年国内太阳能电池产量的，今年仍然保持强劲的发展势头，这是人们没有预料到的。

同时，由于发展太快，有些产品技术上不够成熟，在光源的选择以及电路设计中存在许多缺陷，降低了产品的经济性和可靠性，浪费了许多资源。

本文针对上述存在的问题，提出我们的看法，供生产太阳能草坪灯的工厂参考。

太阳能xx光源的选择目前多数草坪灯选用LED作为光源，LED寿命长，可以达到1000h以上，工作电压低，非常适合应用在太阳能草坪灯上。

特别是LED技术已经经历了其关键的突破，并且其特性在过去5年中有很大提高，其性能价格比也有较大的提高。

另外，LED由低压直流供电，其光源控制成本低，使调节明暗，频繁开关都成为可能，并且不会对LED的性能产生不良影响。

还可以方便地控制颜色，改变光的分布，产生动态幻景，所以它特别适用在太阳能草坪灯上。

但是LED 有它许多固有的特性，使用时如果不注意就会造成不良后果。

太阳能草坪灯参数
太阳能草坪灯的基本参数：
*主体材料：灯杆为全钢结构、整体热镀锌/喷塑处理
*太阳能电池组件：晶体硅15-80WP（按负载配置）
*系统工作电压：直流12V—24V
*控制器：太阳能灯具专用控制器,光控+时控，智能控制(天黑灯自开，天亮灯自熄灭)
*储能电池：全封闭免维护铅酸蓄电池12V17Ah—80Ah(根据负载配置)
*光源类型：节能高功率集成LED,稀土高效节能灯(可按客户要求配置)
*防护等级：IP65
*使用温度：-30度至70度，抗风力≥150Km/h
*照明时间：4～14小时（可根据需要调节）
*灯杆高度：2米～4米（可以按客户要求制作）
*阴雨天保证：可连续工作4~5个阴雨天（区域/季节不同有差异）（可按客户要求制作）
太阳能草坪灯无需铺设地下线缆，无需支付照明电费，太阳能庭院灯所采用的关键部件太阳能电池板、太阳能直流路灯智能控制器、免维护蓄电池、照明灯具均经过国家发改委/GEF/世界银行光伏产品认证。

主要适用于城市道路、小区广场、工业园区、旅游景区、公园
绿化带等场所的亮化照明。

太阳能庭院灯随着太阳能光伏技术的发展和进步，在民用方面首先应用在照明灯具上，近几年来，太阳能灯具产品由于环保节能的双重优势，太阳能庭院灯和太阳能草坪灯，太阳能装饰灯等方面的应用已经逐渐形成规模。

在太阳能照明灯具的设计中，涉及光源、太阳能电池系统、蓄电池充放电控制许多因素。

该太阳能庭院灯具由以下几个部分组成：1 、太阳能电池板（25W 单晶硅太阳能电池板，层压封装）2、光控可调型路灯控制器3、铅酸蓄电池（38AH ）4、双5W/12V 节能灯5、 2.2M 不锈钢灯具外壳该庭院灯根据光照情况实现自动开关。

在充足电后每天工作3-6 小时（工作时间可根据实际需要调节），连续阴雨天的情况下可保持3 天的正常工作。

一、太阳能电池太阳能电池主要功能在将光能转换成电能，这个现象称之为光伏效应。

在众多太阳光电池中较普遍且较实用的有单晶硅太阳能电池、多晶硅太阳能电池及非晶硅太阳能电池等三种，在太阳光充足日照好的东西部地区，采用多晶硅太阳能电池为好，因多晶硅太阳能电池生产工艺相对简单，价格比单晶低。

转换效率在近几年不断提高。

在阴雨天比较多阳光相对不是很充足的南方地区，采用单晶硅太阳能电池为好，因单晶硅太阳能电池电性能参数比较稳定。

当然非晶硅太阳能电池在室内阳光很弱的情况下比较好，因为非晶硅太阳能电池对太阳光照条件要求比较低。

首先，任何一款太阳能灯具产品我们必须先了解太阳能电池，太阳能电池有五大电性能参数：1、Isc 是短路电流2、 Im 是峰值电流3、 Voc 是开路电压4、 Vm 是峰值电压5、 Pm 是峰值功率Pm是峰值功率=Im是峰值电流x Vm是峰值电压所有参数附在电池板后。

对于单片太阳能电池来说，它是一个PN 结，除了当太阳光照射在上面时，它能够产生电能外，它还具有PN 结的一切特性。

在标准光照条件下，它的额定输出电压为0.48V 。

在太阳能照明灯具使用中的太阳能电池组件都是由多片太阳能电池连接构成的。

目前太阳能电池的封装形式主要有2 种，层压和滴胶，层压工艺可以保证太阳能电池工作寿命25 年以上，滴胶虽然当时美观，但是太阳能电池工作寿命仅仅1~2 年。
