太阳能草坪灯参数

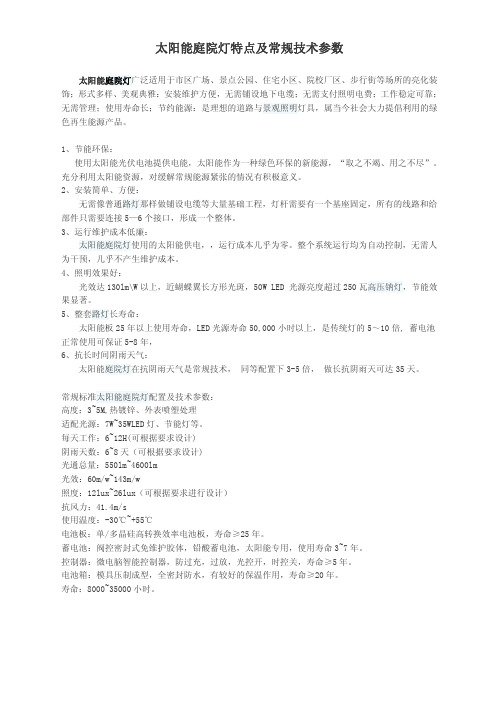

太阳能庭院灯特点及常规技术参数太阳能庭院灯广泛适用于市区广场、景点公园、住宅小区、院校厂区、步行街等场所的亮化装饰；形式多样、美观典雅：安装维护方便，无需铺设地下电缆；无需支付照明电费；工作稳定可靠；无需管理；使用寿命长；节约能源：是理想的道路与景观照明灯具，属当今社会大力提倡利用的绿色再生能源产品。

1、节能环保：使用太阳能光伏电池提供电能，太阳能作为一种绿色环保的新能源，“取之不竭、用之不尽”。

充分利用太阳能资源，对缓解常规能源紧张的情况有积极意义。

2、安装简单、方便：无需像普通路灯那样做铺设电缆等大量基础工程，灯杆需要有一个基座固定，所有的线路和给部件只需要连接5—6个接口，形成一个整体。

3、运行维护成本低廉：太阳能庭院灯使用的太阳能供电，，运行成本几乎为零。

整个系统运行均为自动控制，无需人为干预，几乎不产生维护成本。

4、照明效果好：光效达130lm\W以上，近蝴蝶翼长方形光斑，50W LED 光源亮度超过250瓦高压钠灯，节能效果显著。

5、整套路灯长寿命：太阳能板25年以上使用寿命，LED光源寿命50,000小时以上，是传统灯的5～10倍, 蓄电池正常使用可保证5-8年，6、抗长时间阴雨天气：太阳能庭院灯在抗阴雨天气是常规技术， 同等配置下3-5倍， 做长抗阴雨天可达35天。

常规标准太阳能庭院灯配置及技术参数：高度：3~5M,热镀锌、外表喷塑处理适配光源：7W~35WLED灯、节能灯等。

每天工作：6~12H(可根据要求设计)阴雨天数：6~8天（可根据要求设计)光通总量：550lm~4600lm光效：60m/w~143m/w照度：12lux~26lux（可根据要求进行设计）抗风力：41.4m/s使用温度：-30℃~+55℃电池板：单/多晶硅高转换效率电池板，寿命≥25年。

蓄电池：阀控密封式免维护胶体，铅酸蓄电池，太阳能专用，使用寿命3~7年。

控制器：微电脑智能控制器，防过充，过放，光控开，时控关，寿命≥5年。

太阳能草坪灯说明书【产品名称】：太阳能LED草坪灯；【产品尺寸】：直径25CM ，灯体整体高度:60CM；【太阳能板】：进口德国太阳能硅片，6V 3w太阳能板；【电池】：3.7v2600mah锂电池；【材质】：，顶部灯罩为ABS透明塑料，柱体灯罩为乳白罩“优质铝材”灯体，表面处理抛光封氟碳漆；【光源】：顶部：超高亮白光8mmLED 0.8W ；【包装】：纸盒包装；【充电时间】：夏天阳光直晒6小时；【亮灯时间】：出厂一般设置为天黑就亮，天亮就黑，如需定时，请和客服联系；【连续阴雨天】：2-3天；阴雨天如需延长，请跟客服人员联系，可以另外设计延迟时间；【数量】：一盒/1只包装，六只为一大箱包装；【重量】：一盒：4KG(含包装)；【优点】：时尚、省电、便捷，安装方便，无需布线或另接电源，直接固定在草坪上面，“节能环保，让阳光买单”；【特性】：太阳能LED草坪灯，白天将太阳光转化为电能，储存到蓄电池，嵌入的感光器在黄昏自动打开发光；【适用范围】：庭院、市政建设、草坪、公园、别墅、小区；【温馨提示】：每天转化和储存的太阳光能决定晚上的照明时间；它会随太阳光的强度、用户的地理位置、天气状况和季节而变；随着冬天阳光强度变弱，太阳能灯的照明时间也会相应缩短；阴雨天也能充电，以太阳照射为佳；【安装及说明事项】：1、无需安装，随意放置任何地方，底座可用膨胀螺丝加固！2、每天最好受阳光直射6小时以上(开关要处于打开状态才可以充电)；3、具备防雨水功能，只要不被水浸泡，无论风吹雨打都可正常工作；4、太阳能灯请选择太阳光充足、无遮挡物的地方，以便太阳能板能吸收最大强度的直射光；5、连续的阴雨天、下雨天，电池在白天不能得到充分的蓄电供给，需要在晴天充分蓄电以保证晚上充分的照明时间。

太阳能草坪灯主要利用太阳能电池的能源来进行工作，当白天太阳光照射在太阳能电池上，把光能转变成电能存贮在蓄电池中，再由蓄电池在晚间为草坪灯的LED （发光二极管）提供电源。

其优点主要为安全、节能、方便、环保等。

太阳能草坪灯控制器它包含一块我公司专项开发的集成电路（XD6601）以及部分外围元件。

主要功能包含充电电路，驱动电路，光敏控制电路和脉宽调制电路等。

该控制器具有高转换效率：80~85%（典型值），可以减少太阳能电池版的功率要求；低启动电压：0.9V （最大值）；可调输出电流等特点。

XD6601D为DIP8封装，安装极为方便。

太阳能草坪灯光源及电源系统设计方法由于太阳能草坪灯独特的优点，近年来得到迅速发展。

草坪灯功率小，主要以装饰为目的，对可移动性要求高。

另外，电路铺设困难，防水要求高，这些使得由太阳电池供电的草坪灯显示出许多前所未有的优势。

尤其国外市场对太阳能草坪灯需求十分巨大，2002年，仅广东和深圳用于制造出口太阳能草坪灯消耗的太阳能电池就达到2MW，相当于当年国内太阳能电池产量的，今年仍然保持强劲的发展势头，这是人们没有预料到的。

同时，由于发展太快，有些产品技术上不够成熟，在光源的选择以及电路设计中存在许多缺陷，降低了产品的经济性和可靠性，浪费了许多资源。

本文针对上述存在的问题，提出我们的看法，供生产太阳能草坪灯的工厂参考。

太阳能xx光源的选择目前多数草坪灯选用LED作为光源，LED寿命长，可以达到1000h以上，工作电压低，非常适合应用在太阳能草坪灯上。

特别是LED技术已经经历了其关键的突破，并且其特性在过去5年中有很大提高，其性能价格比也有较大的提高。

另外，LED由低压直流供电，其光源控制成本低，使调节明暗，频繁开关都成为可能，并且不会对LED的性能产生不良影响。

还可以方便地控制颜色，改变光的分布，产生动态幻景，所以它特别适用在太阳能草坪灯上。

但是LED 有它许多固有的特性，使用时如果不注意就会造成不良后果。

山东力诺光伏高科技有限公司灯具配置说明书(实例)
太阳能庭院灯LNTY-01：
1．太阳能电池板20W
2．蓄电池DC12V/38AH一只
3．控制器DC12/5A光控加时控
4．光源DC/9W节能灯一只（相当于36W普通白炽灯亮度）5．灯体高度3米（见附图）
6．工作时间6-8小时/天，连续3个阴雨天正常工作，抗八级风，工作温度-20～60摄氏度
7.灯体为优质铸铁，表面镀锌喷塑处理，灯头为铝铸品
8.输入电压：DC/12 V
9.安装方法：现浇水泥底座，预埋地脚螺栓，穿过灯体底座预留孔用螺帽紧固。

太阳能草坪灯LNCP-07（落地式）
功率：2W
光源：LED 颜色：绿色、可选
灯体材料：铸铝或铸铁
适应温度：-30℃--60℃
电池容量：2200 mAh
灯体高度：600mm（附图）
重量：
工作时间：8-10 Hours。

太阳能草坪灯产品规格书1.产品主要有两种颜色:不锈钢色(FSLS-AR08SSW)/黑色(FSLS-AR10BPW) LED灯颜色为:white2.产品配置清单:3.草坪灯工作原理:太阳能草坪灯主要利用太阳能电池的能源来进行工作，当白天太阳光照射在太阳能电池上，把光能转变成电能存贮在蓄电池中，再由蓄电池在晚间为草坪灯的LED提供电源，太阳能草坪灯升压 IC自动对充电和放电行为进行切换，当白天太阳能充电板感应到阳光时，自动切换到关闭灯光进入充电状态，当夜色降临太阳能充电板感应不到阳光时，自动切换到进入电池放电状态开启灯光。

4.技术要求外观/装配1)产品表面应平整光洁，色泽均匀;产品无明显的划痕、破裂、损伤及变形;塑料件表面不能有明显的飞边。

所有部件配合良好，达到使用要求。

注意产品在包装时要带上手套，以避免电镀表面残留手指印。

2)含有可替换零件或部件的灯具应设计得具有足够空间，使这些零件或部件安全方便的进行更换。

太阳能板完整无破损，需安装到位保证紧固，不容易脱落。

且不能漏水。

3)4)LED灯通电良好，发光正常。

不能有死泡，光亮度应正常，取10-15PCS 在同一处看是否有明显的差别。

5)正负极铁片电镀良好，不能生锈。

太阳能灯具光控1)太阳能灯具的光控功能应正常。

当没有阳光时，光强降到启动点自动发光，当有阳光时，光强升到启动点自动充电。

2)测试方法:光控开功能模拟:若是在白天，接线后，可用不透光物完全遮挡电池组件迎光面，延时时间不超过5分钟，看经过相应时间后，灯具是否能自动点亮，能点亮则说明光控开功能正常，不能点亮则说明光控开功能失效。

光控关功能模拟:按上述操作，去除太阳能电池组件上的遮挡物，光源能够自动熄灭，说明光控关功能正常。

电池 1)电池型号:NI-MH2/3AAA 200mAh 1.2V2)蓄电池电压为1.2V时，蓄电池充满状态电压不小于2V。

可用电压表测量蓄电池电压，照明时间不少8小时。

太阳能LED灯-一颗电池1.2V 驱动LED-QX5252经实验，电感不是按体积大小，只要电感量合适就行。

用这个做电感表不错的。

电流大小与电感量大小呈线性关系。

220uh 10mA 100uh 20mA 68uh 30mA56uh 45mA 47uh 50mA 22uh 100mA10uh 180mA 2.2uh 370mA芯片有温度0.82uh 400mA芯片发热QX5252 是一款专为太阳能LED 照明装置设计的专用集成电路。

它由开关型驱动电路、光开关电路、过放电保护电路、内部集成肖特基二极管等电路组成。

仅需一个外接电感即可组成太阳能照明装置。

QX5252 采用专利技术，使得欠压关断时LED 灯无闪烁。

封装：QX5252F：TO-94特点工作电压: 0.9V-1.5V输出电流: 3mA-300mA专利的过放保护：关断无闪烁内部集成光控开关内部集成肖特基二极管外接元件仅需一个电感高效率引脚定义电路图途中的电感我使用的是 22UH 电流实测：96MA极限参数制作：准备的元件1 IC:5252F2 电感 22UH3 太阳能4 电池 1.2V充电电池5 LED6 万用板太阳能标称是写 2V20MA 感觉实际达不到。

就用了4片，2片串联 2片并联，来加大电压和电流焊接好的试亮接上示波器看看波形波形晚上测试点亮！！！在加个光敏电路。

嗯8个脚的5252E带光控。

我手上就4个脚的5252F是不带的光敏电阻一个电位器一个三极管一个电阻就可以了。

东莞市朗森半导体照明有限公司提供太阳能LED草坪灯详细资料一、太阳能草坪灯的工作原理：白天，在光照条件下，太阳电池组件把光能转换成电能，并通过控制器把电能储存在蓄电池里。

晚上，控制器自动把蓄电池组的直流电进行电流电压的变换，驱动发光二极管（即LED）。

这是太阳能LED草坪灯的基本原理。

二、草坪灯的基本组成：1）将光能转成电能（光生伏打）的器件-------------------太阳能电池组件（我司称SP板，solar pannel）2)储存电能的部件---------------电池或电池组（铅酸电池，锂电池，磷酸铁锂，镍氢，镍镉等）3）将电能转成光的器件---------LED4）能使LED自动亮灭的检测器件-----------光敏器件（光敏电阻（CDS）、光敏二极管） 5）控制器（即线路板）：主要负责电池充放电管理、LED驱动和各种控制。

6）结构件（电池盒、上盖下盖，地插。

）三、草坪灯的分类和作用1.从发光效果来分：1）广角的草坪灯---------------发光角度较大，出光较散，所以照射面积广，但投射距离短。

主要做辅助照明。

2）窄角的射灯（也叫投射灯）--------------发光角度较小，聚光，所以照射面积小，但投射距远。

主要做投射景观用，如投射到树上，墙上等。

2.我司在亮度配置上的分类：1）低亮度低配置：N系列---------N1、N2、N3大概功能：产品在电池充饱情况下最少可以工作10小时，前8小时亮度如下面所述。

在阳光较强的季节和地区，产品一般都能满足时间和亮度的要求。

N1：光通量约为1.2Lm , 电池:镍氢（Ni-MH）/镍镉(Ni-Cd) AA 1.2V 400mAh N2：光通量约为2.4Lm , 电池:镍氢（Ni-MH）/镍镉(Ni-Cd) AA 1.2V 600mAh N3：光通量约为4Lm , 电池:镍氢（Ni-MH）/镍镉(Ni-Cd) AA 1.2V 900mAh2）高亮度高配置：P系列---------P1、P2、P3、P4大概功能：该系列产品有两种工作模式：6小时模式和10小时模式，通过产品上的开关来选择。
