2.11简单的逻辑电路自主学习一、数字电路处理数字信号的电路叫做数字电路，具有逻辑功能的数字电路叫做逻辑电路；最基本的逻辑电路是门电路.二、常见的几种门电路1.“与”门：如果一个事件的几个条件都满足后，该事件才能发生，我们把这种关系叫做“与”逻辑关系；具有“与”逻辑关系的电路称为“与”门电路，简称“与”门.其符号为. 2.“或”门：如果几个条件中，只要有一个条件得到满足，某事件就会发生，这种关系叫做“或”逻辑关系；具有“或”逻辑关系的电路叫做“或”门.其符号为.3.“非”门：输出状态和输入状态相反的逻辑关系叫做“非”逻辑关系；具有“非”逻辑关系的电路叫做“非”门.其符号为.重点突破一、模拟信号和数字信号1.数字信号：在变化中只有两个对应的状态，“有”或者“没有”常用“0”或“1”表示，这样的信号叫数字信号，处理数字信号的电路叫数字电路.2.模拟信号：能够连续变化的信号叫做模拟信号.3.门电路实质上就是一种开关电路，逻辑关系就是指条件对结果的控制关系；门电路可以由二极管、三极管等分立元件构成，也可以由集成电路构成.二、三种简单的门电路1.“与”门电路(1)“与”就是一起的意思，故“与”逻辑可以理解为只有一起进门，门才能打开.(2)符号“&”表示“和”，就是英文“and”的意思.(3)“与”门电路的特点：有零为零，全一为一.(4)真值表：2.“或”门电路(1)符合“≥1”表示两个输入信号的和必须大于或等于1.(2)“与”门电路的特点：有一为一，全零为零.(3)真值表：3.“非”门电路(1)“1”表示缓冲，“0”表示反向.(2)“非”门电路的特点：入一出零，入零出一.(3)真值表：三、复合门电路1.“与非”门一个“与”门电路和一个“非”门电路组合在一起，组成一个复合门电路，称为“与非”门，如图所示.可简化为真值表：2.“或非”门一个“或”门电路和一个“非”门电路组合在一起，组成一个“或非”门，如图所示.可简化为真值表：自主检测1.为了保障行驶安全,一种新型双门电动公交车安装了如下控制装置:只要有一扇门没有关紧,汽车就不能启动。

学习从来无捷径，循序渐进登高峰。

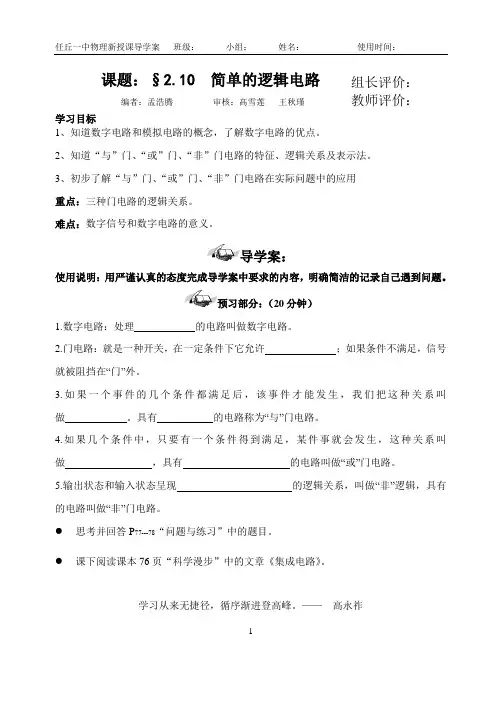

—— 高永祚1课题：§2.10 简单的逻辑电路编者：孟浩腾 审核：高雪莲 王秋瑾学习目标1、知道数字电路和模拟电路的概念，了解数字电路的优点。

2、知道“与”门、“或”门、“非”门电路的特征、逻辑关系及表示法。

3、初步了解“与”门、“或”门、“非”门电路在实际问题中的应用 重点：三种门电路的逻辑关系。

难点：数字信号和数字电路的意义。

使用说明：用严谨认真的态度完成导学案中要求的内容，明确简洁的记录自己遇到问题。

（20分钟）1.数字电路：处理 的电路叫做数字电路。

2.门电路：就是一种开关，在一定条件下它允许 ；如果条件不满足，信号就被阻挡在“门”外。

3.如果一个事件的几个条件都满足后，该事件才能发生，我们把这种关系叫做 。

具有 的电路称为“与”门电路。

4.如果几个条件中，只要有一个条件得到满足，某件事就会发生，这种关系叫做 ，具有 的电路叫做“或”门电路。

5.输出状态和输入状态呈现 的逻辑关系，叫做“非”逻辑，具有 的电路叫做“非”门电路。

● 思考并回答P 77---78“问题与练习”中的题目。

● 课下阅读课本76页“科学漫步”中的文章《集成电路》。

组长评价： 教师评价：学习从来无捷径，循序渐进登高峰。

—— 高永祚2（30分钟）1.按照输入和输出关系的不同，可以将基本的逻辑门电路分为“与”门、“或”门、“非”门等。

（1）“与”门 理解：符号：如图特点：（2）“或”门 理解：符号：如图 特点：（3）“非”门 理解：符号：如图学习从来无捷径，循序渐进登高峰。

—— 高永祚3特点： 2.真值表真值表是包含各种可能性在内的逻辑关系表，它包括两部分，一部分是所有输入逻辑变量的各种可能组合；另一部分是相应的输出。

右图是一种具有“与”逻辑功能的门电路。

把开关接通记为1,开关断开记为0,灯亮记为1，灯灭记为0,它的真值表为输入 输出 A B C Y 0 0 0 0 0 0 1 0 0 1 0 0 0 1 1 0 1 0 0 0 1 0 1 0 1 1 0 0 1111例题：如图所示，试判断这是一个什么逻辑门电路。

11 简单的逻辑电路教材分析课程标准的要求是“通过实验，观察门电路的基本作用。

初步了解逻辑电路的基本原理以及在自动控制中的应用。

”从中可以看出：第一、这里的要求很低；第二、学习逻辑电路必须做实验。

三维目标（一）知识与技能1、知道数字电路和模拟电路的概念，了解数字电路的优点。

2、知道“与”门、“或”门、“非”门电路的特征、逻辑关系及表示法。

3、初步了解“与”门、“或”门、“非”门电路在实际问题中的应用（二）过程与方法突出学生自主探究、交流合作为主体的学习方式。

（三）情感、态度与价值观1、感受数字技术对现代生活的巨大改变；2、体验物理知识与实践的紧密联系；教学重点三种门电路的逻辑关系。

教学难点数字信号和数字电路的意义。

教学建议课程标准的要求是“通过实验，观察门电路的基本作用。

初步了解逻辑电路的基本原理以及在自动控制中的应用。

”从中可以看出：第一、这里的要求很低；第二、学习逻辑电路必须做实验。

学生刚学完稳恒电流及复杂电路分析，对电势等概念比较清晰，但分析复杂电路的水平有限，加上教材中本节属于对稳恒电流的补充，对后面的传感器知识起引领。

故准备重点讲解“与”门、“或”门以及“非”门电路的特征、逻辑关系及表示法。

新课导入设计导入一引入新课（1）演示：一盏神奇的灯接通电源，灯不亮；有声，灯不亮；挡住光线，全场安静，灯不亮；挡住光线，拍手，灯亮。

点评：通过演示声光控感应灯，引发学生好奇心理和探究欲望。

（2）教师简介：身边的“数字”话题：数码产品、数字电视、DIS实验、家电等。

这些电器中都包含了“智能”化逻辑关系，今天我们就来学习简单的逻辑电路。

导入二情景引入、展示目标讲解：楼道自动控制灯。

①白天，灯不亮。

②没有声音，灯不亮。

③通电，夜晚，拍手，灯亮。

师：像这样，现在很多电器中都包含了“智能”化逻辑关系，实现这些逻辑功能离不开数字信号。

请同学们举例。

生：遥控器、机器人等。

师介绍：①模拟信号：连续变化的电压信号。

②数字信号：只有两个对立的状态，高电平“1”，低电平“0”。

第二章恒定电流第11节简单的逻辑电路再多一点努力，就多一点成功。

学习目标：A 1.初步了解简单的逻辑电路及表示符号。

A 2.通过实验理解“与”“或”“非”逻辑电路中结果与条件的逻辑关系。

A 3知道真值表，会用真值表来表示一些简单的逻辑关系。

B 4.通过简单的逻辑电路的设计，体会逻辑电路在现实生活中的意义。

B 5.初步了解集成电路。

关注我国集成电路在现实生活中的意义。

学习重点A三种门电路的逻辑关系学习难点B数字信号和数字电路的意义预习自学A1.什么是数字信号？电压和电流在幅度上和时间上都是离散、突变的信号。

A2.数字信号在变化中有几个对立状态？分别是什么？72页A3.什么是数字电路？什么叫逻辑电路？什么叫门电路？72页一、“与”门问题：A1.如何理解“门”？72页A2.画出“与”逻辑电路。

72页图2.11-2A3.什么叫“与”逻辑关系？什么叫“与”门电路？73页A4.什么叫真值表？73页。

A5.参照学案“与”逻辑电路，根据下表格开关的通断情况填写出灯泡熄亮情况，并在右边表格中列出“与”门真值表。

A6.画出“与”门的符号73页A7.描述课本74页图2.11-5“与”门电路的作用二、“或”门A1.画出“或”逻辑电路。

74页图2.11-6A2.什么叫“或”逻辑关系？什么叫“或”门电路？74页A3.参照“或”逻辑电路，根据下表格开关的通断情况填写出灯泡熄亮情况，并在右边表格中列出“或”门真值表。

A4.画出“或”门的符号74页A5.描述课本75页图2.11-8“或”门电路的作用三、“非”门A1.画出“非”逻辑电路。

75页图2.11-9A2.什么叫“非”逻辑关系？什么叫“非”门电路？75页A3.参照“非”逻辑电路，根据下表格开关的通断情况填写出灯泡熄亮情况，并在右边表格中列出“或”门真值表。

A4.画出“非”门的符号。

75页B5.观察课本76页图2.11-11 四个输入“与”门集成电路的外引线及图2.11-12 六个“非”门集成电路的外引线。

高中物理| 2.11简单的逻辑电路详解以数字信号为特征的现代信息技术迅猛发展，数字信号在变化中只有两个对立状态，“有”或“没有”；而模拟信号是连续的。

在高中物理中，我们简单的来了解一下基本的处理数字信号的逻辑电路——门电路。

处理数字信号的电路叫做数字电路，具有逻辑功能的数字电路叫做逻辑电路。

门电路“门”就是一种开关，在一定条件下它允许信号通过；如果条件不允许，信号就被阻挡在“门”外的一种逻辑关系。

门电路的种类“与”门；“或”门；“非”门。

“与”门如果一个事件的几个条件都满足后，该事件才能发生，我们把这种关系叫做“与”逻辑关系。

“与”门的符号和真值表如图所示，两个开关A,B串联起来控制同一个灯泡L，为了使灯泡亮，那么A,B开关必须同时处于闭合状态；当A,B开关一个或两个都断开时，灯泡L是灭的。

具有“与”逻辑关系的电路称为“与”门电路，简称“与”门。

“或”门如果几个条件中，只要有一个条件得到满足，某件事就会发生，这种关系叫做“或”逻辑关系。

具有“或”逻辑关系的电路叫做“或”门。

“或”门的符号和真值表z的值依次为1 1 0 1。

如图所示，两个开关A,B并联在电路中，只要A,B任意开关处于闭合状态，那么灯泡L就会亮；当A,B同时处于断开状态时，L是灭的。

“非”门我们假设开关闭合为1，断开为0，灯泡L亮为1，熄灭为0。

开关通断是控制条件，即输入，灯泡亮熄是控制的结果，即输出。

“非”门的符号和真值表当开关闭合即输入为1时，灯泡熄灭，输出为0；当开关断开即输入为0时，灯泡亮，输出为1。

像这种输入状态与输出状态相反的逻辑关系，叫做“非”门电路。

习题演练1. 一逻辑电路图如下图所示，其真值表见下表，此逻辑电路为门电路，在真值表中X处的逻辑值为。

2. 如图为某一控制小灯泡亮和熄灭的简单逻辑电路图，L为小灯泡，R为电阻箱，R'为光敏电阻，有光照射是R'的电阻将显著变小，下列说法正确的是（）A 逻辑电路是“或”门电路。
