；宏定义
shlext macro shloprand,shlnum
push cx
mov cl,shlnum
shl shloprand,cl
pop cx
endm
；宏指令
shlext ax,6
；宏展开
1
push cx
1
mov cl,06
1
shl ax,cl
1
pop cx
例5.5a
；统一4条移位指令的宏指令
xor al,al
sumd: add al,bx ;求和：AL←AL+DS:BX
inc bx
loop sumd
ret
checksumd endp end
列表文件
第5章
5.2 宏结构程序设计
宏汇编 重复汇编 条件汇编 ——统称宏结构
宏 Macro 是汇编语言的一个特点, 它是与子程序类似又独具特色的另一 种简化源程序的方法
例5.10
;;如果num < 100,则汇编如下语句 ;;否则,汇编如下语句
pdata 12 db 12 dup
pdata 102 db 100 dup
;宏调用① ;宏汇编结果①
;宏调用② ;宏汇编结果②
宏汇编、重复汇编和条件汇编
为源程序的编写提供了很多方便,
灵活运用它们可以编写出非常
宏
良好的源程序来
例题5.4－2/3 mainend MACRO retnum ;;返回DOS,可不带参数
ifb <retnum> mov ah,4ch ;;没有参数
else mov ax,4c00h+ retnum AND 0ffh
;; 有参数 endif int 21h ENDM

汇编语言和高级语言

汇编语言和高级语言

的程 序翻译成与之等价的机器语言程序的 翻译程序，它是完成汇编工作的程序。 汇编语言程序是指用汇编语言写 的程序。
计算机如何读懂高级语言
• 高级语言是面向用户的语言。无论何种机型的计算机,只要配备上相应的高级 语言的编译或解释程序,则用该高级语言编写的程序就可以通用。 • 计算机并不能直接地接受和执行用高级语言编写的源程序,源程序在输入计算 机时,通过“翻译程序”翻译成机器语言形式的目标程序,计算机才能识别和执 行。这种“翻译”通常有两种方式,即编译方式和解释方式。 • 编译方式是：事先编好一个称为编译程序的机器语言程序,作为系统软件存放 在计算机内,当用户由高级语言编写的源程序输入计算机后,编译程序便把源程 序整个地翻译成用机器语言表示的与之等价的目标程序,然后计算机再执行该 目标程序,以完成源程序要处理的运算并取得结果。 • 解释方式是：源程序进入计算机时,解释程序边扫描边解释作逐句输入逐句翻 译,计算机一句句执行,并不产生目标程序。PASCAL、FORTRAN、COBOL 等高级语言执行编译方式;BASIC语言则以执行解释方式为主;而PASCAL、C 语言是能书写编译程序的高级程序设计语言。 • 每一种高级(程序设计)语言,都有自己人为规定的专用符号、英文单词、语法 规则和语句结构(书写格式)。高级语言与自然语言(英语)更接近,而与硬件功能 相分离(彻底脱离了具体的指令系统),便于广大用户掌握和使用。
汇编语言和高级语言
讲解人：刘景景 制作者：306宿舍
本节主要教学内容
• • • • 了解汇编语言和高级语言的概念。 明确汇编程序和汇编语言程序的关系。 掌握计算机如何读懂高级语言。 熟悉最常见的五种高级语言及其优缺点
汇编语言和高级语言的概念
汇编语言是一种功能很强的程序设计语言，也是利用计算 机所有硬件特性并能直接控制硬件的语言。它是面向机器的程序 设计语言。 高级语言是相对于汇编语言而言的，它是较接近自然语言和 数学公式的编程，基本脱离了机器的硬件系统，用人们更易理解 的方式编写程序。高级语言并不是特指的某一种具体的语言，而 是包括很多编程语言，c,c++,pascal,python,lisp,prolog等等，这 些语言的语法、命令格式都不相同。

汇编语言_PPT课件

汇编语言_PPT课件
person4 Employee <,,,2 DUP(20000)>
可以像下例一样声明结构数组，其中AllPoints的每个元素都被初
始化为<0,0>：
NumPoints=3 AllPoints COORD NumPoints DUP(<0,0>)
循环遍历数组 使用间接寻址或变址寻址来操纵结构数组时通常要使用循环。
调用mPutChar：
mPutChar ‘A’
1 push eax 2 1 mov al,’A’ 3 call WriteChar 4 1 pop eax
左边的“1”表示宏展开的层次。
宏的例子
mWriteStr宏 mReadStr宏 mGotoxy宏
冲突的检查：一定要确保作位参数传递的寄存器值不与宏内使用的寄存器
开销。但使用宏也有一个缺点：大量使用宏会增大程序的体积，因
为对宏的每次调用都要在程序中插入宏的一份新的拷贝。
下面的NewLine宏只包含一条调用Crlf库过程的语句：
NemLine MACRO call Crlf
ENDM
这个定义一般放在数据段之前，在接下来的代码段中，我们调用该 宏：
.code NewLine
声明结构变量
我们可以声明结构的一个实例，称为结构变量(structure variables)，并用特定值进行初始化，如果声明的时候使用尖括号
<>(或大括号{})，编译器将保留默认的域初始值；或者还可以向特 定的域中插入新值。例如
.data
point1 COORD <5,10>
point2 COORD <>
的文本文件中，对于后者要使用INCLUDE伪指令使之在编译时被插

汇编与高级语言

汇编与高级语言

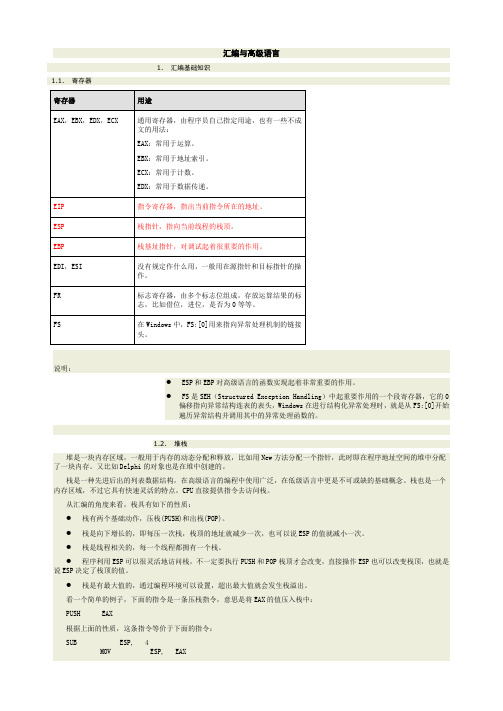

汇编与高级语言1.汇编基础知识1.1.寄存器说明：●ESP和EBP对高级语言的函数实现起着非常重要的作用。

●FS是SEH（Structured Exception Handling）中起重要作用的一个段寄存器，它的0偏移指向异常结构连表的表头，Windows在进行结构化异常处理时，就是从FS:[0]开始遍历异常结构并调用其中的异常处理函数的。

1.2.堆栈堆是一块内存区域，一般用于内存的动态分配和释放，比如用New方法分配一个指针，此时即在程序地址空间的堆中分配了一块内存。

又比如Delphi的对象也是在堆中创建的。

栈是一种先进后出的列表数据结构，在高级语言的编程中使用广泛，在低级语言中更是不可或缺的基础概念。

栈也是一个内存区域，不过它具有快速灵活的特点，CPU直接提供指令去访问栈。

从汇编的角度来看，栈具有如下的性质：●栈有两个基础动作，压栈(PUSH)和出栈(POP)。

●栈是向下增长的，即每压一次栈，栈顶的地址就减少一次，也可以说ESP的值就减小一次。

●栈是线程相关的，每一个线程都拥有一个栈。

●程序利用ESP可以很灵活地访问栈，不一定要执行PUSH和POP栈顶才会改变，直接操作ESP也可以改变栈顶，也就是说ESP决定了栈顶的值。

●栈是有最大值的，通过编程环境可以设置，超出最大值就会发生栈溢出。

看一个简单的例子，下面的指令是一条压栈指令，意思是将EAX的值压入栈中：PUSH EAX根据上面的性质，这条指令等价于下面的指令：SUB ESP, 4MOV ESP, EAX用下面的图表示指令的操作过程：2.调用规则2.1.从汇编的角度看函数调用汇编语言没有变量的概念，因此对函数的调用，第一个要解决的问题是参数要如何传递，有的将参数放在栈中，有的将参数放在寄存器中，对于参数压栈的还要确定是从最左边的参数开始压栈，还是从最右边开始，所有这些，就构成了调用规则的内容。

第二个问题是函数如何被调用，其实很简单，就是一个跳转指令JMP，跳到函数的首地址去，并从那里开始执行指令。

宏汇编2

宏汇编2

例7.1 用宏指令定义两个字操作数相乘，得 到一个16位的第三个操作数，作为结果。
宏定义：MULT MACRO OPR1, OPR2, RESULT 宏定义 push DX push AX mov AX, OPR1 IMUL OPR2 mov RESULT, AX pop AX pop DX ENPM
宏调用： 宏调用 MULT1 CX， VAR， xyz[BX]
MULT1 240， BX， SAVE
宏展开： 宏展开 + push DX + push AX + mov AX, CX + IMUL VAR + mov xyz[BX], AX + pop AX + pop DX
+ push DX + push AX + mov AX, 240 + IMUL BX + mov SAVE, AX + pop AX + pop DX
第二节 重复汇编
有时汇编语言程序需要连续地重复完成相 同的或者几乎完全相同的一组代码， 同的或者几乎完全相同的一组代码，这时可使 用重复汇编。 用重复汇编。
一、重复伪操作 格式：REPT expression 格式 ⋮ ENDM 其中:表达式的值用来确定重复块的重复次数 ， 其中 表达式的值用来确定重复块的重复次数， 表达式的值用来确定重复块的重复次数 表达式中如包含外部或未定义的项则汇 编指示出错。 编指示出错。 重复伪操作并不一定要用在宏定义体内。 重复伪操作并不一定要用在宏定义体内。
注 ： &是一个操作符， 它在宏定义体中可以作为 是一个操作符， 是一个操作符 哑元的前缀，展开时可以把 前、后两个符 哑元的前缀，展开时可以把&前 号合并而形成一个符号，这个符号可以是操 号合并而形成一个符号， 作码、操作数或是一个字符串。 作码、操作数或是一个字符串。

IBM—PC(80x86)汇编语言与接口技术-第2章 80x86计算机组织

IBM—PC(80x86)汇编语言与接口技术-第2章 80x86计算机组织

• 80386是1985年研制出的一个32位微处理器， 内部及外部数据总线均为32位，地址线也为32 位，因此它可处理4G（232）字节的物理存储 空间。
• 1989年Intel公司又研制出新一代的微处理器 80486，80486芯片内除了有一个与80386相同 结构的主处理器外，还集成了一个浮点处理部 件FPU以及一个8K字节的高速缓冲存储器 （cache），使80486的计算速度和总体性能比 80386有了明显的提高。
• Intel公司在1982年推出了80286微处理器，它仍 然是16位结构。80286的内部及外部数据总线都 是16位的，但它的地址线是24位的，可寻址16M 字节的存储空间。
80286有两种工作方式，即实模式和保护模式： 实模式与8086工作方式相同，但速度比8086快。
保护模式除了仍具有16M字节的存储器物理地址空 间外，她还能为每个任务提供1G字节的虚拟存储 器地址空间。保护方式把操作系统及各任务所分配 到的地址空间隔离开，避免程序之间的相互干扰， 保证系统在多任务环境下正常工作。
• 8086是1978年Intel公司推出的16位微处理器。
（1）8086有16位数据总线，处理器与外部传送数据 时，一次可传送16位二进制数。
（2）8086有20位地址总线，寻址空间提高到1M字节。
（3）8086采用了流水线技术，可以实现处理器的内 部操作与存储器或I/O接口之间的数据传送操作重叠 进行，从而提高了处理器的性能。
2.2 基于微处理器的 计算机系统的构成
硬件：
中央处理机 CPU
总线控制 逻辑 系 统 总 线
存储器
接口
...
接口
大容量 存储器
...
I/O设备
I/O子系统

第4章 汇编语言程序设计及仿真调试(2)


1/39
增强型8051单片机实用开发技术
1、设置起始地址ORG 设置起始地址ORG
ORG nn ORG伪指令总是出现在每段源程序或数据块的开始。 ORG伪指令总是出现在每段源程序或数据块的开始。它可使程序 伪指令总是出现在每段源程序或数据块的开始 员把程序、子程序或数据块存放在存贮器的任何位置。 员把程序、子程序或数据块存放在存贮器的任何位置。 ORG 0000H LJMP MAIN ┇ 在实际应用中， 在实际应用中，一般仅设置中断服务子程序的入口地址和主程序 的起始存放地址，其他的程序或常数依次存放即可， 的起始存放地址，其他的程序或常数依次存放即可，汇编程序会自动 进行存储空间的分配。 进行存储空间的分配。
4/39
增强型8051单片机实用开发技术
5、XDATA指令(Extenal Data) XDATA指令(Extenal 指令
格式： 格式： 符号名 XDATA 表达式 XDATA 指令用于将一个外部 RAM 的地址赋给指定的符号名。 的地址赋给指定的符号名。 数值表达式的值在0000H～0FFFFH之间，对于 ～ 之间， 数值表达式的值在 之间 对于STC12C5A60S2单片 单片 片内集成了1024字节的 字节的XRAM，地址范围是 机，片内集成了 字节的 ，地址范围是0000H~03FFH。表 。 达式必须是一个简单表达式。 达式必须是一个简单表达式。如： MYDATA XDATA 0020H
访问表格常数时，常用 指令。 访问表格常数时，常用MOVC A, @A+DPTR指令。 指令
3/39
增强型8051单片机实用开发技术
3、为标号赋值EQU 为标号赋值EQU
〈标号：〉 标号：〉 EQU 项或汇编符号 其功能是将一个数或特定的汇编符号赋给语句中的字符名称。 其功能是将一个数或特定的汇编符号赋给语句中的字符名称。 注意，字符名称为一自定的符号，而不是标号， 注意，字符名称为一自定的符号，而不是标号，字符名称后无 字符名称可用来作数据地址、立即数或者位地址， “：”。字符名称可用来作数据地址、立即数或者位地址，其值可 以是一个8位数 也可以是16位数 位数， 位数。 以是一个 位数，也可以是 位数。 使用EQU伪指令可以把抽象的数字或地址表示成有一定意义的 伪指令可以把抽象的数字或地址表示成有一定意义的 使用 符号，增强程序的可读性。需要注意的是，在同一程序中， 符号，增强程序的可读性。需要注意的是，在同一程序中，用EQU 伪指令对标号赋值后，该标号的值在整个程序中不能再改变。 伪指令对标号赋值后，该标号的值在整个程序中不能再改变。

高级语言和汇编语言

高级语言和汇编语言
高级语言简介
高级语言，它是在低级语言的基础上，采用接近于人类自然语言的单词和符号来表示一组低级语言程序，使编程变得更加简单，易学，且写出的程序可读性强。

高级语言的优点
1、高级语言接近算法语言，易学、易掌握，一般工程技术人员只要几周时间的培训就可以胜任程序员的工作；
2、高级语言为程序员提供了结构化程序设计的环境和工具，使得设计出来的程序可读性好，可维护性强，可靠性高；
3、高级语言远离机器语言，与具体的计算机硬件关系不大，因而所写出来的程序可移植性好，重用率高；
高级语言的缺点。

第七章 高级汇编语言技术


<tag> movsb
movif movif movif
a
27
第七章作业
Page 278
7.1 7.5 7.9 7.16
7.3 7.7 7.14 7.17
28
11
宏库的建立与调用：
; MACRO.MAC
macro1 MACRO [哑元表] …… ENDM MACRDM
macro2
……
macroN
; EXP.ASM
include 路径\MACRO.MAC …… macro1 [实元表] …… macro2 [实元表] purge macroN …… macroN [实元表] ……
26
divisor
quotient
cnt
例：宏定义
movif macro ifidn rep exitm endif tag <&tag>, <b> movsb
ifidn rep exitm endif
ifb rep endif endm
<&tag>, <w> movsw
宏调用：
movif b w
根据条件把一段源程序包括在汇编语言程序内 或者排除在外。
一般格式： IF
自变量 ; 为条件 ; 自变量满足条件则汇编此块
……
[ELSE]
…… ENDIF
; 自变量不满足条件则汇编此块
22
IF IFE
表达式 表达式
IF1
IF2 IFDEF 符号
IFNDEF
IFB IFNB IFIDN IFDIF
cntr=0 宏调用： …… errmsg …… errmsg
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在程序的开始用INCLUDE语句说明，例如 INCLUDE C:\MACRO.MAC INCLUDE D:\AAA\EEE.LIB 注：INCLUDE语句可以不放在程序的最前面，但必须放在所有的宏
调用之前
宏库的建立： 由定义即可
16
7.1.7 PURGE伪操作
宏指令名可与指令助记符和伪指令名同名，但这时宏
push dx
push ax
宏展开：
mov ax, opr1
imul opr2 mov result, ax pop ax pop dx ENDM
指令的优先级最高，而同名的指令和伪操作便失效。 伪指令PURGE可取消宏定义，恢复指令的原来功效。 格式： PURGE 宏指令名[，宏指令名，…]
PURGE可取消多个宏定义，而各宏指令名之间应以逗号分 隔。
功能：取消宏定义，使该宏定义为空。
17
例7.1 两个字相乘
宏定义：
multiply MACRO opr1,opr2,result
* macro_name 宏指令名（宏名），调用时用。 第一个符号必须是字母（注意与名称的差异）
* [哑元表] 形参表，哑元之间用逗号隔开
* 如果宏定义体有一个或多个标号，则必须用LOCAL伪操作 列出所有的标号。？？？
5
宏调用
macro_name [实元表] ; 实参 * 实元表中的实元与哑元表中的哑元在位置上一一对应; * 若实元数>哑元数，则多余的实元无效; * 若实元数<哑元数，则多余的哑元作“空(NUL)”处理; * 对宏指令的调用必须先定义后调用。 * 应当注意，宏展开后，即用实参取代形式参数之后，所 得到的语句应该是有效的，否则汇编时会出错。
MASM6.0+
.XALL 默认值， 只列出产生目标码的宏展开 .LALL 列出包括注释在内的所有宏展开 .SALL 不列出任何ISTMACRO .NOLISTMACRO
;; 注释 ; 宏展开时，;;后面的注释不予展开。
15
7.1.6 宏库的建立与调用
宏库：只包含若干宏定义的文件，扩展名为MAC或LIB 宏库的调用：
[格式]LOCAL 局部标号表 [说明] 其中，局部标号表中的各标号之间用逗号分隔。 汇编程序在汇编时对局部中标号表中的各标号建立唯一 的符号(??000一??FFFF)以取代展开后的各局部标号。该 伪指令必须是宏定义体中的第一个语句，而且在MACR O和LOCAL之间还不允许有注释和分号标志。
13
7.1.4 在宏定义体内使用宏
限制条件：必须先定义后调用 在宏定义体内不仅可以使用宏， 也可以可以包含宏定义（也就是说，宏定义允许嵌套）
14
7.1.5 列表伪操作
功能： 控制汇编清单中宏展开的列出情况
源程序(ASM文件)经汇编程序汇编，主要 输出是OBJ文件和LST文件(列表文件)。 LST文件同时列出源程序和机器语言程序 清单，并给出符号表。
宏展开 ……
……
……
……
10
子程序与宏调用工作方式的差异
(1)子程序调用是在程序执行期间进行的，主程序通过CALL指令 转入于程序的入口地址去执行子程序，子程序执行完后RET指令返回到 主程序的调用处(断点处)；而宏调用是通过宏指令名和实在参数(如果有 要传递的参数的话)进行调用的，而且是在汇编期间展开宏定义体的。
(2)子程序中的这组指令的机器码在存储器中只需要存放一次；而宏 调用则不同，每调用一次就把宏定义体展开一次，因而它占有的存储空 间与调用次数有关，调用次数越多则占有的存储空间就越大。
(3)子程序调用时需要用堆栈，调用子程序和返回主程序都要开销必 要的时间；而宏调用其宏定义体展开是插入在调用程序中，因此避免了 调用时跳到宏和由宏返回所开销的时间。
数等）大，增加了执行时间。适用于子功能代码较 长、调用比较频繁的情况。
宏调用：
优点：参数传送简单，执行效率高。 缺点：不节省空间，适用于子功能代码较短、传参较多的
情况。
4
宏定义
macro_name MACRO [哑元表] ; 形参/虚参 [ LOCAL 标号表 ] 一段有独立功 …… （宏定义体） 能的程序代码 …… ENDM
如何选择用子程序还是用宏调用呢？
11
7.1.2 宏定义中的参数
➢ 可以无变元 ➢ 可以是操作码 ➢ 可以是操作码的一部分，但在宏定义体中必须用
&来分隔。
➢ 变元是ASCII串
➢ %操作符
12
7.1.3 LOCAL伪操作
在宏定义中允许使用标号。如果在程序中多次使用该宏 定义时。展开后会出现标号的多重定义，这是不允许的 。但是可以用伪指令LOCAL指定局部标号。
第七章 高级汇编语言技术
宏汇编 重复汇编 条件汇编
1
问 如果在一个程序中多次使用同一组指令时，为了避免每
次都要重写，该如何解决？
方法1、把这组指令写成一个子程序，每次需要执行时
只要调用这个子程序就可以了。
方法2、当这组指令较短或不适合把它写成一个子程序
时，可以把它义成一个宏，每次需要执行时就
去调用这个宏。
2
7.1 宏汇编
为用户提供更加容易、更加灵活、更加向高级语言靠拢的 汇编工具。
宏：源程序中一段有独立功能的程序代码。 宏指令：用户自定义的指令。在编程时，将多次使用的功能
用一条宏指令来代替。 指令
汇编语言程序语句 伪指令（伪操作） 宏指令
3
子程序：
优点：模块化，节省内存，可被多次调用，编程效率高。 缺点：额外开销（保存返回地址，计算转向地址，传递参
子程序：在程序执行期间被调用，只占用自身大小的一段空间。
主程序 …… call sub1 …… call sub1 …… call sub1 ……
子程序 sub1 …… …… …… ret
9
宏调用：在汇编期间被展开,每调用一次就把宏定义体 展开一次。
宏定义 Q macro x,y
endm
宏调用
…… Q a,b …… Q c,d …… Q e,f ……
6
宏展开
源程序被汇编时，汇编程序把宏调用展开，也就是把宏 定义体复制到调用宏指令的位置上，同时用实元取代哑元 ，由LOCAL定义的标号也由??0000~??FFFF替代。
7
实元（在使用上要比子程序灵活）
常数、寄存器、存贮单元 用寻址方式能找到的地址、表达式 指令的操作码、操作码的一部分
8
宏调用与子程序调用的区别：
