基本照明控制线路的接线方法基本照明控制线路的接线方法是指将照明设备与电源进行正确的连接，以实现对照明设备的控制和调节。
在进行基本照明控制线路接线时，需要考虑电源线、开关、灯具等元件的安装和连接方式。
下面将详细介绍基本照明控制线路的接线方法。
一、电源线的接线电源线是照明设备的供电源，其接线需要遵守安全用电和规范要求。
下面是两种常见的电源线接线方法：1.单路电源线接线方法：将电源线的一端接入总配电箱或插座，另一端连接照明设备。
这种接线方法适用于个别照明设备的供电，如落地灯、床头灯等。
2.并路电源线接线方法：将电源线的一端接入总配电箱或插座，然后通过分线盒将电源线连接到多个照明设备。
这种接线方法适用于需要同时供电多个照明设备的情况，如灯带、吸顶灯等。
无论采用哪种接线方法，都需要确保电源线的规格符合照明设备的需求，同时使用合适的电线接头将电线连接紧固。
二、开关的接线开关是基本照明控制线路中的重要组成部分，它可以控制照明设备的开关、调光和亮度等功能。
下面是两种常见的开关接线方法：1.单路开关接线方法：将开关和电源线进行串联接线，然后将电源线的另一端连接到照明设备。
这种接线方法适用于单个照明设备的控制，如单灯控制、灯具组合控制等。
2.多路开关接线方法：多路开关可以同时控制多个照明设备，其接线方法相对复杂一些。
首先将开关和电源线进行串联接线，然后通过分线盒将电源线连接到各个照明设备。
这种接线方法适用于需要同时控制多个照明设备的情况，如过道灯、客厅灯等。
在进行开关接线时，需使用绝缘套管等安全装置，确保开关的接线牢固且安全可靠。
三、灯具的接线灯具是照明设备的最终实现部分，其接线方法需要根据具体的灯具类型和需求进行安装。
1.单灯具接线方法：将灯具的电源线与电源线进行串联接线，然后将电源线的另一端连接到总配电箱或插座。
开关通过控制电源线的通断来实现对灯具的控制。
2.灯具组合接线方法：将多个灯具的电源线通过分线盒或联线器连接在一起，然后再与电源线进行串联接线。
LED控制卡使用技巧1. 设置屏参：⑴RS232串口连接：请确认维达LED控制卡RS232串口通讯连接为2.3.5 PIN直连线！⑵设置屏参密码：输入168进入，设置扫描方式和显示屏大小，以完成显示屏出厂前调试；⑶扫描方式设置：在扫描方式设置过程中，如果屏幕显示为乱码或者黑屏，一般就是扫描方式没有设置正确！通常：户外P10单色单元板设置为：4扫单色16行R1输出；户外P16单色（双色）单元板设置：4扫单色8行R1输出（双色8行R1G1输出）；室内5.0 3.75单色（双色）单元板为16扫单色32行（双色32行）；⑷数据极性和OE极性：根据不同单元板来设置。
如果整屏全亮，应将数据反向取反（选择另一选项即可）；2. 超长显示屏后面出现闪点：对于超长显示屏，如果屏幕后面出现闪点，可以选择两种方法解决：方法①：降低扫描频率。
扫描频率越低，信号级联传输能力越强，相对来讲传输就能更长一些。
但降低频率的同时会降低帧频，严重时会造成显示画面闪动。
方法②：把给单元板供电的开关电源输出电压适当调高，将明显改善信号级联传输能力。
3. 显示屏黄色字边缘有红绿点或缺笔画的处理方法当显示屏上出现黄色字边缘有绿色或者红色的点或者是缺笔画，这是WIN XP系统默认优化边缘的外观设置。
此问题与控制系统无关，解决办法如下：右键点击桌面右边的空白处---属性---外观---效，取消“使用下列方式使屏幕字体的边缘平滑”的勾选项设置，然后重新编辑信息发送即可！欢迎使用本公司的U盘控制卡，本卡功能强大，一卡多能！LED显示屏发展到今已逐步走入民用化，如各种店面用的门头屏、室内外的各种方形屏和其他的各种条型屏等。
目前要配显示屏必须要配接一台电脑来更新内容，这使得很大一部分用户想用屏却望而止步。
本公司生产的U盘LED显示屏控制系统解决了这一难题，使用U 盘这个最常见而且价廉的信息传递媒介工具，即使用户没有电脑也可借助网吧、家里或者朋友的电脑编好内容去更新显示屏内容，U盘不需要一直插在显示屏或其延长线上，插上后几秒钟后信息便存入屏内，U盘便可拔走。
LED解码器的接线方式及故障解决方法一．解码器接线之前注意事项1.确认LED电源无电，控制系统无电。
2.现场环境需干燥。
二．解码器接线的方法1.先看解码器上的线路标示（如下图）：2.这是一个典型的单色LED灯用解码器的连线说明图，图中“D-”是数据（信号）线的负极，“D+”是数据（信号）线的正极，一共两组数据线（个别解码器只有一组数据线），这两组数据线的两个正极是并联的关系，两个负极也是并联的关系，正极与负极的颜色是两种（根据解码器的品牌会有多种两个颜色的组合），在数据线接线之前一定要认真看清解码器上的标示，根据标示来接线。
3.图中“IN 24V +”与“IN 24V -”代表的是LED电源给解码器供电的电线正极与负极，“OUT24V +”与“OUT 24V -”代表的是解码器给LED灯具供电的电线正极与负极，在接这两组线的时候务必看清标示，一定要连接正确，否则解码器会烧毁。
4.我们在接线的过程中一定要带万用表，做到每接一个解码器就要测一下解码器之间的线路是否通路及短路以及灯具否通路，这样可以保证我们少做些无用功。
所有线路接完后一定要老化，至少每天开灯4小时，最好每天的下午17点左右开灯，连续开一周。
三．解码器接完后出现的故障及解决方法解码器的信号传输是有负载限制的，一般情况下，15个解码器用一条信号线即可实现控制，因解码器内部信号加强芯片的质量有差异，存在个别解码器信号传递不好的情况，所以我们一般限制在15个解码器以内用一条信号线，解码器随着数量增加，我们可以采用多点连接信号线的方式或者采用使用信号中继（放大）器的连接方式来实现数量大的解码器连接。
以下针对项目为42D,ABC：在排除故障的时候如果解码器在供电的情况下，切勿让解码器的电线正负极或者电源的正负极碰在一起，否则解码器直接烧毁。
附件：电线颜色英文中文对照，一些英文单词中文解释：RED:红色BLACK：黑色WHITE：白色BLUE：蓝色GREEN：绿色YELLOW：黄色GREY：灰色BROWN:棕色GND：地线DATA：数据(一般指信号线)。
led显示屏电源接法,包括控制卡的接法
led显示屏电源接法，包括控制卡的接法
单元板之间的电源线是并联到一起的。
一个电源一般有3组5v输出。
能带10张到12张P10单元板。
多个电源的话，电源输入的220并联到一起就可以了。
控制卡的电源线最好从电源上直接印，不要经过单元板。
控制卡和单元板的连接线是数据线，俗称排线。
排线有方向，正确的接好后，一般控制卡上都有测试键，按测试键，单元板上数据正确的话，说明硬件连接没问题了。
可以软件改内容了。
led显示屏专家，王工。

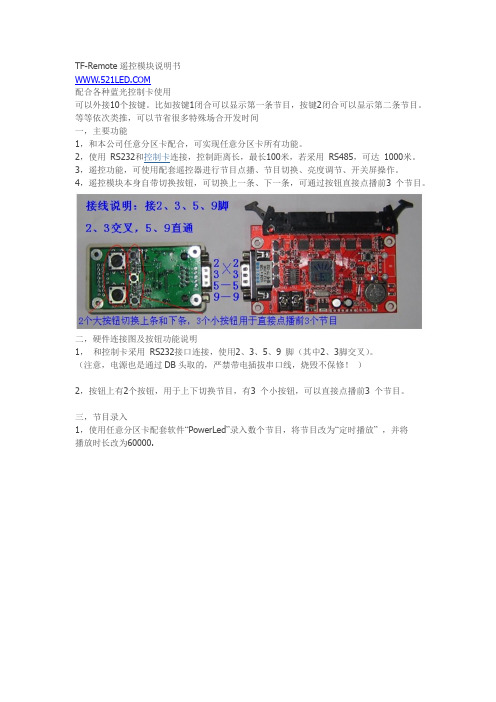

TF-Remote遥控模块说明书配合各种蓝光控制卡使用可以外接10个按键。
比如按键1闭合可以显示第一条节目，按键2闭合可以显示第二条节目。
等等依次类推，可以节省很多特殊场合开发时间一，主要功能1，和本公司任意分区卡配合，可实现任意分区卡所有功能。
2，使用RS232和控制卡连接，控制距离长，最长100米，若采用RS485，可达 1000米。
3，遥控功能，可使用配套遥控器进行节目点播、节目切换、亮度调节、开关屏操作。
4，遥控模块本身自带切换按钮，可切换上一条、下一条，可通过按钮直接点播前3 个节目。
二，硬件连接图及按钮功能说明1，和控制卡采用RS232接口连接，使用2、3、5、9 脚（其中2、3脚交叉）。
（注意，电源也是通过DB头取的，严禁带电插拔串口线，烧毁不保修！）2，按钮上有2个按钮，用于上下切换节目，有3 个小按钮，可以直接点播前3 个节目。
三，节目录入1，使用任意分区卡配套软件“PowerLed”录入数个节目，将节目改为“定时播放”，并将播放时长改为60000.2，单击“发送”按钮将节目发送至控制卡。
四，遥控功能说明1，按钮为屏幕开关，按下后可以在正常工作和黑屏之间切换。
2，数字键“0”-“9”，用于点播当前要播放的节目。
单数字模式下，按下数字直接生效。
如按下“0”，则播放首个节目。
按下“9”则播放第10个节目双数字模式下必须按下两位数字，有效范围为“00”-“99”，最多可切换100条信息。
例如：依次按下“0”、“0”按钮，显示屏播放第一条节目。
依次按下“1”、“9”，则显示第20 条信息。
如果节目不够20 条，指令不会被执行。
3，按钮为点播模式切换，在单数字和双数字模式之间切换。
单数字模式：直接按下遥控器上的数字键，则控制卡切换到对应的节目。
如按下数字“0”，则播放控制卡中的首个节目，按下数字“1”，切换到第二个节目。
有效范围0-9，共可点播10个节目。
双数字模式：每次点播必须按下2 位数字，如按下“00”，播放首个节目，按下“02”播放第三个节目。
MCTRL4K独立主控产品 版本 ： V1. 0 . 3 文档编号 ：NS110000429用户手册版权所有©2018西安诺瓦电子科技有限公司。
保留一切权利。
非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。
商标声明是诺瓦科技的注册商标。
声明欢迎您选用西安诺瓦电子科技有限公司（以下简称诺瓦科技）的产品，如果本文档为您了解和使用产品带来帮助和便利，我们深感欣慰。
我们在编写文档时力求精确可靠，随时可能对内容进行修改或变更，恕不另行通知。
如果您在使用中遇到任何问题，或者有好的建议，请按照文档提供的联系方式联系我们。
对您在使用中遇到的问题，我们会尽力给予支持，对您提出的建议，我们衷心感谢并会尽快评估采纳。
MCTRL4K独立主控用户手册更新历史更新历史MCTRL4K 独立主控用户手册目录目录更新历史 (ii)1安全说明 (1)存储和运输安全 (1)安装和使用安全 (1)2概述 (2)3硬件结构 (4)外观说明 (4)尺寸图 (6)4主界面 (7)5Web 端显示屏配置 (8)环境配置 (8)界面操作 (8)6菜单操作 (10)亮度调节 (10)输入设置 (10)MCTRL4K独立主控用户手册目录6.5.7 HDR (15)6.5.8 硬件版本 (15)6.6 通讯设置 (15)6.7 语言设置 (16)7规格参数 (17)输入模式设置 (10)输入分辨率设置 (10)超大分辨率设置 (11)屏体配置 ....................................................................................................................................................12快捷点屏 (12)高级点屏 (12)画面偏移 (13)画面控制 ....................................................................................................................................................13高级设置 ....................................................................................................................................................13Mapping 功能 (13)载入箱体文件 (13)监控阈值设置 (14)固化至接收卡 (14)冗余设置 (14)工厂复位 (15)MCTRL4K独立主控用户手册 1 安全说明1安全说明本章描述独立主控MCTRL4K的安全说明，目的是保证产品的存储、运输、安装和使用安全。
