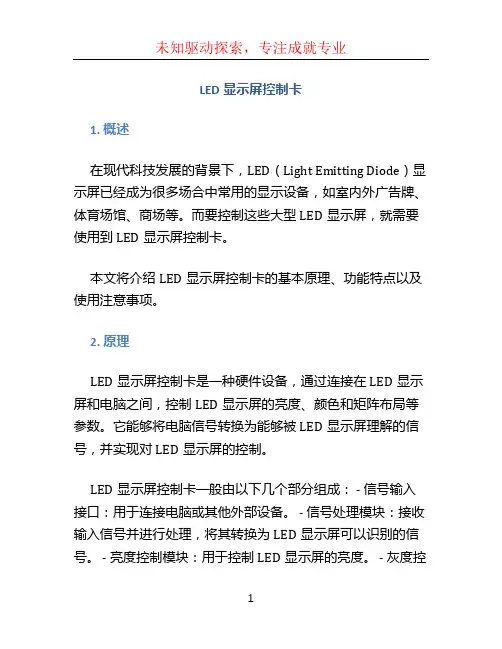

LED控制卡用户使用手册

控制卡连接电脑，屏参设置后，直接点击工具栏上的校时按钮
即可,如图 5-1
图5-1
U 盘校时 U 盘校时，就是把设定好的时间保存在 U 盘里，然后把 U 盘插上控制卡，控制卡将会读取保存在 U 盘里的时间，这样校时就完成了，U 盘校时分“使用固定时间
校时”与“调整屏幕时间“两种。首先插上 U 盘，然后点击工具栏上的
，
如图 5-2，在弹出的对话框里，如图 5-3，选中“校时设置”和“使用固定时间校
时”,比如要把时间调到“2011-8-22 12:00”，保存到 U 盘后，则需在实际时间 12：
00 之前一两分钟内把 U 盘插到控制卡上，如过早或过晚，都会对校时造成较大误
差。如选中“校时设置”和”调整屏幕时间“，则是对屏幕当前时间进行增减。如
若正常，继续编辑自己所需的节目后发送；若不正常，点击软件上的
、图
标，如果屏均无反应则为通讯问题，检查通讯线、电脑 COM 口；若开关机正常，
显示混乱等，检查屏参设置组件、扫描方式、OE 极性等是否无误（3B 类卡硬件
也可调 OE 极性）

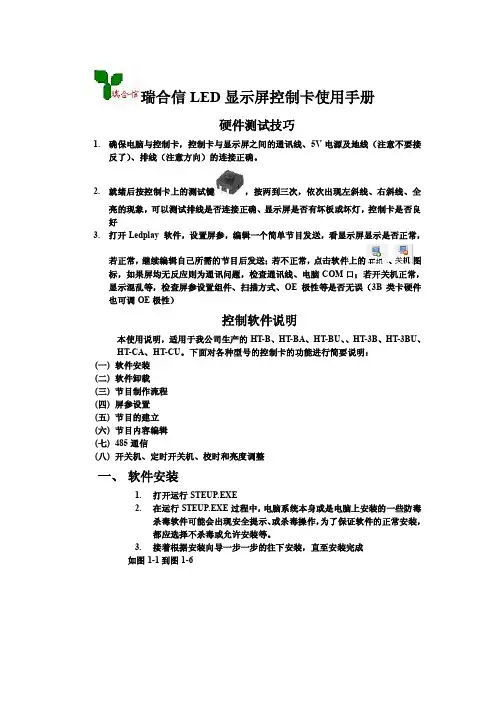

控制软件说明
本使用说明，适用于我公司生产的 HT-B、HT-BA、HT-BU、、HT-3B、HT-3BU、 HT-CA、HT-CU。下面对各种型号的控制卡的功能进行简要说明： (一) 软件安装 (二) 软件卸载 (三) 节目制作流程 (四) 屏参设置 (五) 节目的建立 (六) 节目内容编辑 (七) 485 通信 (八) 开关机、定时开关机、校时和亮度调整
图 2-1 图 2-2
图 2-3
图 2-4
三、节目制作流程
设置屏参点击菜单
，选中“设置屏参”，在弹出的屏参设置对话框进
行屏参设置

LED控制卡使用技巧

LED控制卡使用技巧1. 设置屏参：⑴RS232串口连接：请确认维达LED控制卡RS232串口通讯连接为2.3.5 PIN直连线！⑵设置屏参密码：输入168进入，设置扫描方式和显示屏大小，以完成显示屏出厂前调试；⑶扫描方式设置：在扫描方式设置过程中，如果屏幕显示为乱码或者黑屏，一般就是扫描方式没有设置正确！通常：户外P10单色单元板设置为：4扫单色16行R1输出；户外P16单色（双色）单元板设置：4扫单色8行R1输出（双色8行R1G1输出）；室内5.0 3.75单色（双色）单元板为16扫单色32行（双色32行）；⑷数据极性和OE极性：根据不同单元板来设置。

如果整屏全亮，应将数据反向取反（选择另一选项即可）；2. 超长显示屏后面出现闪点：对于超长显示屏，如果屏幕后面出现闪点，可以选择两种方法解决：方法①：降低扫描频率。

扫描频率越低，信号级联传输能力越强，相对来讲传输就能更长一些。

但降低频率的同时会降低帧频，严重时会造成显示画面闪动。

方法②：把给单元板供电的开关电源输出电压适当调高，将明显改善信号级联传输能力。

3. 显示屏黄色字边缘有红绿点或缺笔画的处理方法当显示屏上出现黄色字边缘有绿色或者红色的点或者是缺笔画，这是WIN XP系统默认优化边缘的外观设置。

此问题与控制系统无关，解决办法如下：右键点击桌面右边的空白处---属性---外观---效，取消“使用下列方式使屏幕字体的边缘平滑”的勾选项设置，然后重新编辑信息发送即可！欢迎使用本公司的U盘控制卡，本卡功能强大，一卡多能！LED显示屏发展到今已逐步走入民用化，如各种店面用的门头屏、室内外的各种方形屏和其他的各种条型屏等。

目前要配显示屏必须要配接一台电脑来更新内容，这使得很大一部分用户想用屏却望而止步。

本公司生产的U盘LED显示屏控制系统解决了这一难题，使用U 盘这个最常见而且价廉的信息传递媒介工具，即使用户没有电脑也可借助网吧、家里或者朋友的电脑编好内容去更新显示屏内容，U盘不需要一直插在显示屏或其延长线上，插上后几秒钟后信息便存入屏内，U盘便可拔走。

LED控制卡使用说明

3.通过向导新建。
通过向导新建将在后面说明。
4.通过菜单的“新建屏打开”创建。
通过新建屏打开的方式，将创建一模拟显示屏并载入相应节目文件。
无论通过何种方式新建显示屏，在成功新建后，都会列出该屏的屏幕参数和通信设置。如图3.6是通过指定屏的屏号为1、屏宽64，屏高32和类型“单色_8位下折3次（常规P10）”新建出的屏：
图3.14
新建：即新建显示屏，参见3.1.1节菜单→文件→新建显示屏操作的介绍。
打开：即打开文件对话框，参见3.1.1节关于菜单→文件→打开操作的介绍。
保存：即保存节目文件，参见3.1.1节关于菜单→文件→保存操作的介绍。
通讯提速：使用串口通讯时将提高节目文件的传送速度；
自动开关机：如果需要设置自动开关机，必须将全天关机中周一到周日取消掉，例如全天关机中选择了周日，意思就是周日那天，显示屏一天都不亮。（设置自动开关机前需校时）。“开机时间”、“关机时间”允许配置开关机在该天的具体时间；
软件版本：指控制卡软件的版本；硬件版本指控制卡的硬件版本，硬件ID指控制卡的ID；

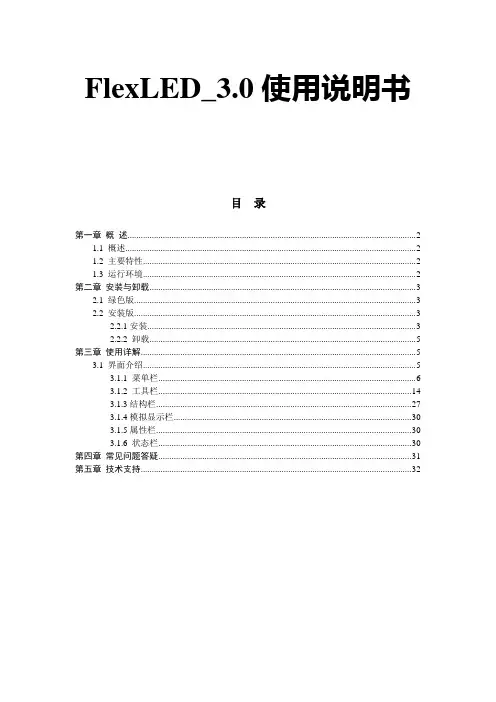

FlexLED_3.0使用说明书
第一章
1.1
FlexLED系统软件是一款由金涵电子研发并发行的、专为金涵异步控制卡配套的操作软件，是集编辑、模拟和控制为一体的专用的LED显示屏编辑系统。本软件对其配套的控制器的功能提供了安全、稳定及可靠的支持，因此，其控制不仅被广泛用于车站、码头、医院、银行、邮局、政府等对可靠性有严格要求的领域，而且在娱乐、餐饮、商场、高校等场所也得到了广泛应用。
图2.3
也可在【控制面板】中选择【添加/删除程序】快速卸载。
第三章
3.1
软件的初始化界面如图3.1：
图3.1
如图所示，软件包括菜单栏、工具栏、节目编辑区、模拟显示区、属性栏和状态栏六个区域。下面将对各部分模块及其功能加以详细说明：

诺瓦科技WIFI-LED控制卡MCTRL4K用户使用教程

保留一切权利。

非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。

商标声明是诺瓦科技的注册商标。

声明欢迎您选用西安诺瓦电子科技有限公司（以下简称诺瓦科技）的产品，如果本文档为您了解和使用产品带来帮助和便利，我们深感欣慰。

我们在编写文档时力求精确可靠，随时可能对内容进行修改或变更，恕不另行通知。

如果您在使用中遇到任何问题，或者有好的建议，请按照文档提供的联系方式联系我们。

对您在使用中遇到的问题，我们会尽力给予支持，对您提出的建议，我们衷心感谢并会尽快评估采纳。

MCTRL4K独立主控用户手册更新历史更新历史MCTRL4K 独立主控用户手册目录目录更新历史 (ii)1安全说明 (1)存储和运输安全 (1)安装和使用安全 (1)2概述 (2)3硬件结构 (4)外观说明 (4)尺寸图 (6)4主界面 (7)5Web 端显示屏配置 (8)环境配置 (8)界面操作 (8)6菜单操作 (10)亮度调节 (10)输入设置 (10)MCTRL4K独立主控用户手册目录6.5.7 HDR (15)6.5.8 硬件版本 (15)6.6 通讯设置 (15)6.7 语言设置 (16)7规格参数 (17)输入模式设置 (10)输入分辨率设置 (10)超大分辨率设置 (11)屏体配置 ....................................................................................................................................................12快捷点屏 (12)高级点屏 (12)画面偏移 (13)画面控制 ....................................................................................................................................................13高级设置 ....................................................................................................................................................13Mapping 功能 (13)载入箱体文件 (13)监控阈值设置 (14)固化至接收卡 (14)冗余设置 (14)工厂复位 (15)MCTRL4K独立主控用户手册 1 安全说明1安全说明本章描述独立主控MCTRL4K的安全说明，目的是保证产品的存储、运输、安装和使用安全。

LED控制卡用户操作手册

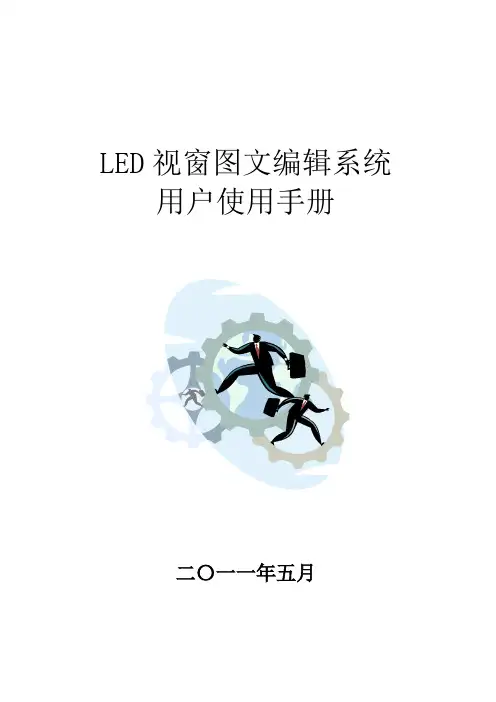

LED视窗图文编辑系统用户使用手册二〇一一年五月目录一、概述................................................ 错误！未定义书签。

1.1、简介............................................................................................................. 错误！未定义书签。

1.2、主要功能特点............................................................................................. 错误！未定义书签。

二、安装................................................ 错误！未定义书签。

2.1、运行环境..................................................................................................... 错误！未定义书签。

2.2、安装及卸载................................................................................................. 错误！未定义书签。

三、制作节目............................................ 错误！未定义书签。

3.1、界面介绍..................................................................................................... 错误！未定义书签。

3.1.1、软件界面........................................................................................... 错误！未定义书签。

诺瓦科技Micro LED控制卡MCTRL1600用户使用教程

iii
独立主控 MCTRL1600 用户手册
目录
目录
更新历史 .............................................................................................................................. ii
7.3.2 画面偏移 ................................................................................................................................................. 20
7.5.3 监控阈值设置 .......................................................................................................................................... 21
3.1 特性列表 ...................................................................................................................................................... 4
7.3 屏体配置 .................................................................................................................................................... 19

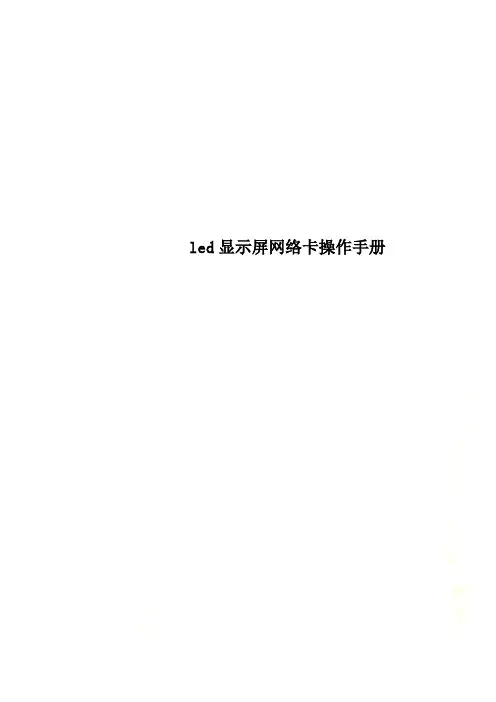

led显示屏网络卡操作手册

led显示屏网络卡操作手册飞控网络卡操作手册1计算机与控制卡直连 (4)1.1硬件连接示意图 (4)1.2软件操作 (4)1.2.1 连接控制卡 (4)1.2.2 其他操作与串口通讯卡一致 (4)2局域网连接 (5)2.1硬件连接示意图 (5)2.2软件操作 (5)2.2.1 控制卡网络设置 (5)2.2.2 局域网只有一个屏 (6)2.2.3 局域网有多个屏 (8)2.2.3.1逐个进行网络配置，再全部接入局域网 (8)2.2.3.2全部接入局域网，再进行所有卡网络设置 (10)2.2.3.3首次配置之后，更改网络配置 (12)2.2.3.4网络卡IP自动获取 (13)3广域网连接 (17)3.1单张屏连接 (17)3.1.1 显示屏端配置 (18)3.1.1.1控制卡网络配置 (18)3.1.1.2路由器(ADSL)配置 (18)3.1.1.3使用域名方式连接控制卡 (19)3.1.1.4使用控制卡公网IP方式连接控制卡 (20)3.1.2 控制电脑端配置、连接 (21)3.2多张屏集群连接 (23)3.2.1 显示屏端配置 (24)3.2.1.1控制卡网络配置 (24)3.2.1.2远程服务器使用固定IP (24)3.2.1.3远程服务器使用域名 (25)3.2.1.4路由器(ADSL)配置 (27)3.2.2 控制电脑端的配置、连接 (29)3.2.2.1路由器(ADSL)配置 (29)3.2.2.2通知服务器使用域名 (30)3.2.2.3软件操作 (30)1 计算机与控制卡直连1.1 硬件连接示意图1.2 软件操作 1.2.1 连接控制卡1.2.2 其他操作与串口通讯卡一致控制显示①选择网络卡②选择网络通信③选择单机直接④点击控制卡检测检测成功后，会显示控制卡当前网络设置。

如果需要改变网络设置，点击【更改控制卡网络设置】进行网络配置。

注：控制卡出厂配置,如下静态IP 方式IP 地址：192.168.1.188 子网掩码：255.255.255.0 网关:192.168.1.1 端口:5858⑤检测成功，如失败请确认硬件是否连接正确。

灵信led控制卡快速入门篇

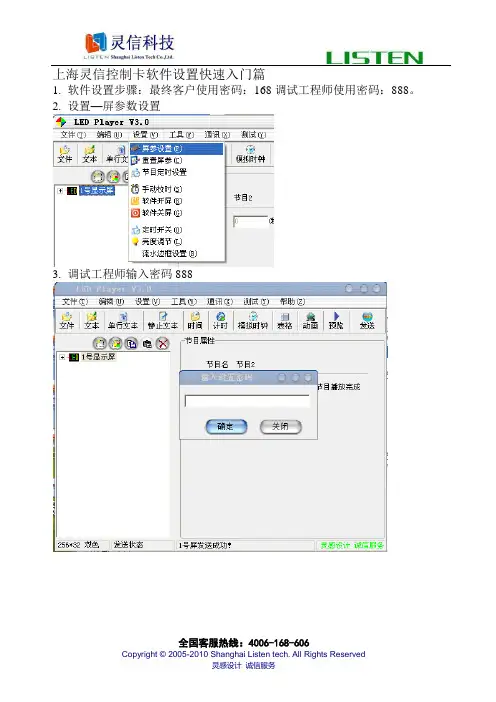

上海灵信控制卡软件设置快速入门篇
1.软件设置步骤：最终客户使用密码：168调试工程师使用密码：888。

2.设置—屏参数设置
3.调试工程师输入密码888
4.进入到通讯线制作，点击下一步
5.进入到控制卡型号选择
在操作过程中，软件上的控制卡型号选择要与实际一一对应，否则，发送参数成功，内容发送会失败
6.进入到驱动设置选项，
P10单红模组模组大小32*16点，尺寸320*160毫米，模组接口HUB12：
P10单红模组模组大小32*16点，尺寸320*160毫米，模组接口HUB08：
P10双色模组模组大小32*16点，尺寸320*160毫米，模组接口HUB08：
P16单双色模组模组大小16*8点，尺寸256*128毫米，模组接口HUB12
选择好扫描设置以后点击设置驱动就可以返回编辑界面
软件编辑步骤：
1．选择编辑内容的格式，如图选择“单行文本”
2．将选择好的“单行文本”编辑区域和屏幕的显示区域保持一致，如图所示：
3．编辑区域与显示区域一致后即可编辑你需要显示的内容，如图所示：
4．文字内容编辑好后根据现场及所需情况可以更改文字大小及显示方式与速度，如图所示：
5．在确认内容、字体、显示方式及速度都没问题的情况下直接点击发送即可。

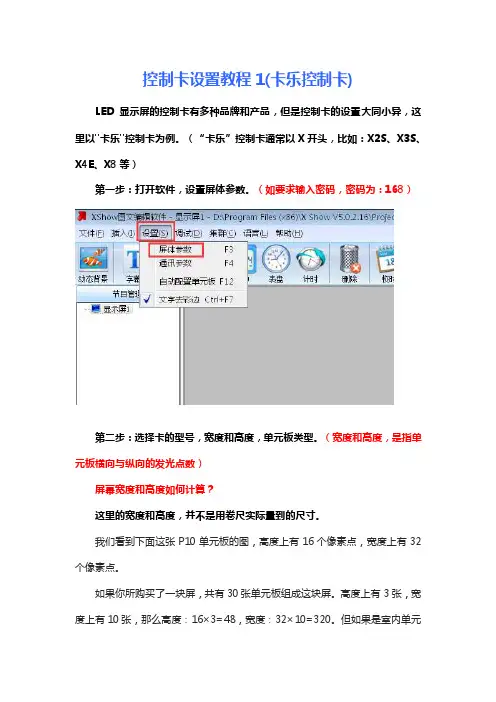

【精选】控制卡设置教程1（卡乐控制卡）

控制卡设置教程1(卡乐控制卡)LED显示屏的控制卡有多种品牌和产品，但是控制卡的设置大同小异，这里以"卡乐"控制卡为例。

（“卡乐”控制卡通常以X开头，比如：X2S、X3S、X4E、X8等）第一步：打开软件，设置屏体参数。

（如要求输入密码，密码为：168）第二步：选择卡的型号，宽度和高度，单元板类型。

（宽度和高度，是指单元板横向与纵向的发光点数）屏幕宽度和高度如何计算？这里的宽度和高度，并不是用卷尺实际量到的尺寸。

我们看到下面这张P10单元板的图，高度上有16个像素点，宽度上有32个像素点。

如果你所购买了一块屏，共有30张单元板组成这块屏。

高度上有3张，宽度上有10张，那么高度：16×3=48，宽度：32×10=320。

但如果是室内单元板的话，那么一张单元板高度上有32个像素点，宽度上有64个像素点。

1.户外P10单元板：宽度：32，高度：16（其中数字10表示：点与点之间的间距是10mm）2.室内F3.75单元板：宽度是：64，高度是：32（其中数字3.75表示：每个发光点的直径是3.75mm，并不是点与点之间的间距）第三步：单击“字幕”，会在节目1的下面增加了字幕1，同时在右边看到了一个绿色的框，拖动绿色框的右边线，把这个框拉到与黑色的区域一样大。

下面的放大镜，可以放大或者缩小这个区域，方便观察。

第四步：输入文字，选择合适的字体、字号大小、上屏方式和速度。

选择“预览”看一下走字的效果。

如果效果不好，再点一下“停止”，重新设一下上屏方式和速度。

调整字的大小时，大小与绿色的框差不多高就可以了。

（注：预览时走字的速度与实际屏上的速度有差别）第五步：选择"USB",导入到U盘。

最后拔出U盘，插上显示屏上，通常会出现“成功拔出U盘"等字样，表示导入数据成功，拔出U盘即可。

常见问题：1、导入到U盘以后，出现提示：节目1：含有重叠区域。

原因是：在下面的图中，节目1的下面现在有两个字幕，字幕1与字幕2。

LED控制卡软件操作手册 LED显示屏控制卡软件操作手册

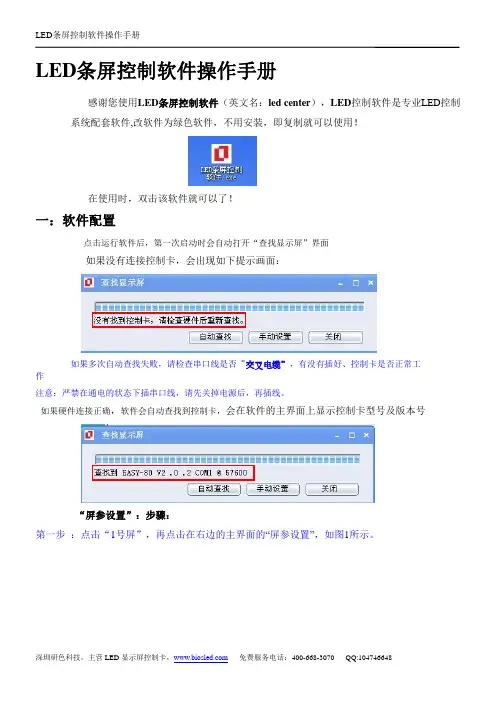

LED条屏控制软件操作手册感谢您使用LED条屏控制软件（英文名：led center），LED控制软件是专业LED控制系统配套软件,改软件为绿色软件，不用安装，即复制就可以使用！在使用时，双击该软件就可以了！一：软件配置点击运行软件后，第一次启动时会自动打开“查找显示屏”界面如果没有连接控制卡，会出现如下提示画面：如果多次自动查找失败，请检查串口线是否“交叉电缆”，有没有插好、控制卡是否正常工作注意：严禁在通电的状态下插串口线，请先关掉电源后，再插线。

如果硬件连接正确，软件会自动查找到控制卡，会在软件的主界面上显示控制卡型号及版本号“屏参设置”：步骤：第一步：点击“1号屏”，再点击在右边的主界面的“屏参设置”，如图1所示。

第二步：输入密码“168”点击确定。

第三步：根据显示屏具体参数进行屏参设置。

图3 屏参设置注意，设置过程中如果发现“亮线”请立刻关闭显示屏电源，否则可能烧坏显示屏行管。

第四步：1，如果是户外P10单红的屏，接口是12接口的：屏参为：数据极性：低OE极性：高扫描方式：1/4 扫描，默认4.1扫描方式2，如果是户外P16的屏，接口是12接口的：屏参为：数据极性：低OE极性：高扫描方式：1/4 扫描中的4.3扫描方式3，如果是户内φ3.75，φ5的屏，接口是08接口的：屏参为：数据极性：低OE极性：低扫描方式：1/16 扫描4，如果是车载屏P7.62的屏，接口是08接口的：屏参为：数据极性：低OE极性：低扫描方式：1/8 扫描色彩类型：选择需要显示的屏体颜色，单色或双色。

调整好参数后，点击“设置参数”，在点击“确定”就可以了。

第五步：点击“设置参数”按钮，显示屏参数设置完成。

这样屏体和软件的映射关系设置工作完成。

下面就可以进行节目的编辑和管理工作了。

第六步：分区卡的设置：如果当前卡为分区卡，点击分区进入分区设置画面：可以通过调整红色方框中的上下按键来调整分区的大小。

最多支持3个分区二：控制卡连接：步骤通过工具栏上的“查找屏”功能，就可以自动找到控制卡,图5 所示！图5，查找屏能否找到控制卡，都有提示。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1、软件安装
鼠标双击安装文件，如右图所示
根据电脑默认的下一步，进行安装，安装过程中，出现更改路径选项，点击用于更改安装路径，如下图
本软件为绿色版，占用空间及系统资源极少，建议用户直接点击下一步安装，不必更改安装目录。
根据软件安装默认提示，选择安装，如下图
最后，点击完成安装，如下图电脑桌面会生成下图所示快捷方式图标，双击图标，进入软件使用界面。
端口号、传输速率、卡型号、卡硬件版本号将自动按顺序显示出来。
点击显示参数选取单元板类型，如右图选取控制卡类型，如右图选取单元板颜色，如右图设定屏的长和宽，如右图
注意：特殊参数中的同步、自动模式时钟频率都为右图所示默认值。如要修改，请咨询厂商或看其他说明。
点击发送屏参如果成功，软件会显示成功，如右图继续依次点击：保存确定完成基本硬件设置
方式二：如右图所示，蓝框内的宽度和高度直接填写屏的实际长和宽即可。
注意：按坐标选定区域，XY轴的零起点为屏的左上角，如上图黄色箭头所示红色标注位置横向为X轴，纵向围Y轴
在右图所示文件框内编写文字内容预览会同步显示文字位置和大小比例
在右图所示蓝框内调整文字的各项内容。
特技：即文字在屏上展示的动作特效。速度：0为最快，数值越大实际速度越慢。停留：文字全部播完后，在屏上停留时间。字体、文字大小通过上下微调对字在屏中位置进行上下调整。
3、花样编排
点击如图所示蓝框内的浅绿色按钮选取正常节目页
如图所示继续点击蓝框内另一花色按钮选取要做的花样格式本案例选取条屏常用的单行文本。
方式一：电脑会在预览中自动生成黑色分区，如右图所示在黑色分区内点击鼠标右键，选取全屏如图所示，黑色分区会占满全部显示屏。
注意：黑色分区为电脑默认的、本节目中所采用单行文本所占的分区，为随机生成。如果要全部占满显示屏，请按上方或下方两种方式中任意一种操作既可。
LED控制卡基本使用演示
1、软件安装 2、硬件设置 3、花样编排 4、分区花样
注意：本演示以户外 P10 单色显示屏为例，屏长672点，屏高48点。计算屏的长宽：长21块单元板，32点/张×21张=672点高3块单元板，16点/张 × 3张= 48点控制卡示范选用 GP512 -- 4 型控制卡。
注意：黑色分区为电脑默认的、本节目中所采用的单行文本所占的分区，
如果要改变其大小和位置，请按上方和下方两种方式操作任意一种既可。
方式二：如右图所示，蓝框内的宽度和高度直接填写需要的起点位置坐标和宽度与高度即可。
注意：按坐标选定区域，XY轴的零起点为屏的左上角，如上图黄色箭头所示红色所标位置
横向为X轴，纵向为Y轴
2、硬件设置
点击设置 -- 屏参设置，如右图设置显示屏的各种硬件参数。
输入密码：
3721
注意：给予终端使用用户密码时，请告之为：888888，此密码进入权限会限制，以防误改参数。
进入后，软件自动搜索可用通讯端口本软件默认通讯方式为串口232
点击搜卡，软件将智能自动搜索控制卡连接。如图所示为搜卡成功。
点击上图所示蓝色三角按钮，发送
数据传输成功后，软件会显示发送成功
暂时结束，先去看看屏吧
4、分区花样
点击如图所示蓝框内的浅绿色按钮选取正常节目页
如右图所示继续点击蓝框内另一花色按钮选取要做的花样格式本案例选取条屏常用的单行文本。
方式一：电脑会在预览中自动生成黑色分区，如右图所示鼠标靠近黑色分区边线的中间或者边角位置时，会出现如右图所示的鼠标形态，在这种形态下可以对黑色区域进行拉大或者缩小。

方式二：如图所示，蓝框内填入模拟时钟的分区坐标（X、Y 轴的起点和长度）。
注意：因为另一分区—单行文本长度是528，（请参考前面单行文本的坐标），所以，模拟时钟X轴起点从529点开始，全屏长672点，宽度为672-528=144点高度从0点开始，48点高不变
先点击节目页，如右图黄箭头所示。如图蓝箭头所示：预览框中边界紧靠并且无粘合。
设置分区成功
点击右图所示蓝色三角按钮，发送
数据传输上去后，软件会显示发送成功
结束，再去看看屏吧
在右图所示文件框内编写文字内容。预览会同步显示文字位置和大小比例
在右图所示蓝框内调整文字的各项内容。
特技：即文字在屏上展示时动作特效。速度：0为最快，数值越大实际速度越慢。停留：文字全部播完后，在屏上停留时间。字体、文字大小。通过上下微调对字在屏中位置上下调整。
继续点击如右图所示花色按钮选取模拟时钟方式。
如图所示：先点击选中模拟时钟，预览会出现黑色表盘分区。用鼠标拖动此黑色分区到预览框的最右端，准备进行下一步细调。
方式一：用鼠标点击节目页，单行文本和模拟时钟2个分区的形态，会在预览框出现。红箭头所示蓝色部分为2分区粘合了，这是错误的形态，需要调整。把鼠标移到分区边线的中间部分，鼠标会出现右图所示形态，此形态下可以进行拖拉调整，使2分区不粘合。注意：上方和下方两种方式操作其中一种都可以对2分区进行调整。
