准备工作
第一步:安装烧录器驱动(按步骤默认安装)。
安装时需链接烧录器(USB口与PC机相连接)
第二步:安装完成后重启电脑。
第三步:打开烧录器软件出现以下界面则安装正确。
开始烧录:
1、将编程器与PC机连接好
2、打开烧录器软件选择IC芯片
2将要烧写的芯片放在烧录器上确定芯片后点击读取
再打开缓冲区出现缓冲区数据界面
上图中缓冲区内4—7四个字节为生产时间。
修改完生产时间后关闭缓冲区。
在点击编程提示如下:
以上就是烧写过程。
检验烧写是否成功
将芯片放在编程器上之后点击软件上面的读取按钮
提示完成后再点击缓冲区查看
检查无误后将芯片装在PCB进行验证。

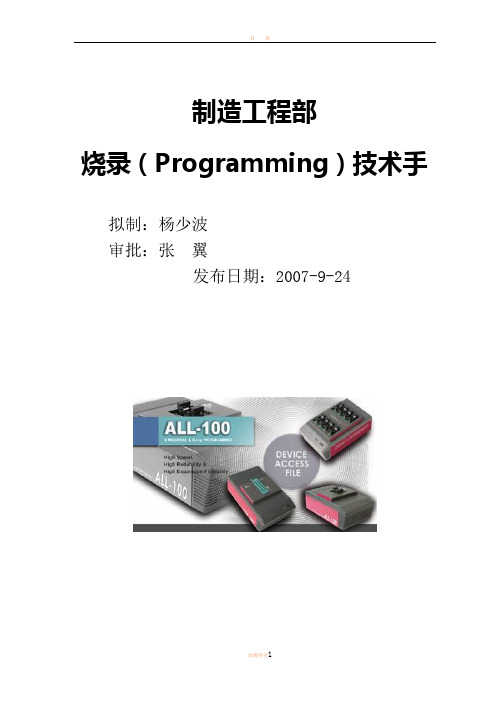

制造工程部烧录(Programming)技术手拟制:杨少波审批:张翼发布日期:2007-9-24目录1。
烧录概述1.1 烧录简介1.2 烧录方式1.3 烧录工具1.4 可烧录的IC2.专用术语说明3。
烧录仪器使用说明3。
1 ALL-100烧录器简介3.2 烧录准备3.3 开始烧录3.4 烧录故障排除4.公司烧录资源5。
烧录流程图1.烧录概述1.1 烧录简介烧录(Programming)简单的说,就是把程序烧写到IC(集成电路)的存储区里以实现IC的功能。
以前的IC大部份都是固定功能的IC〔DEDICATED ID〕,所以设计者若设计一片电路板必须用上多种不同的固定功能的IC,随着可烧录IC(PROGRAMABLE IC)的出现和IC的集成度的提高,通过烧录写入程序可实现IC的不同和更多的功能。
1.2烧录方式实现烧录写入程序有两种方式,裸烧录和在线烧录:一、裸烧录是指在裸IC上通过工具将程序写入到IC的存储区里;二、在线烧录是IC已贴或装在PCB上,通过工具将程序写入到IC的存储区里;1。
3烧录工具实现烧录的工具有编程器,仿真器,在线的烧录仪器等,统称为烧录器。
生产烧录器的厂商主要有西尔特、河洛、力浦及研仪等。
烧录器可分为两个等级:手动型和全自动型1)手动型烧录器又分为单颗和多颗两种,单颗手动型烧录器主要满足在开发新产品时所需多变的烧录需要,所以适用于不同的IC种类和涵盖不同的IC封装,例如河洛的ALL-100 万用型烧录,亦可扩充为量产使用的多颗手动型,所以手动型主要用于研发设计和小批量生产;2)全自动型烧录器除了具备手动型烧录器的功能外,所有操作过程都是自动化的,并且兼顾IC的包装方式,就是说IC在烧录后烧录器可以自动以进料的包装方式或其他可提供的包装方式进行包装,就避免了手操作时带来的静电伤害和IC本体或管脚的损坏等问题;1。
4可烧录的IC可烧录的IC包括EPROM、EEPROM、FLASH、MCU、PLD、SPROM及NAND FLASH等IC。

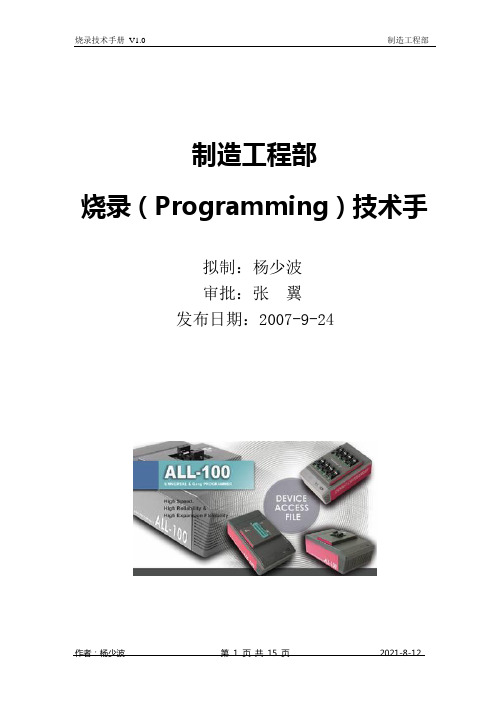

制造工程部烧录(Programming)技术手拟制:杨少波审批:张翼发布日期:2007-9-24目录1.烧录概述1.1 烧录简介1.2 烧录方式1.3 烧录工具1.4 可烧录的IC2.专用术语说明3.烧录仪器使用说明3.1 ALL-100烧录器简介3.2 烧录准备3.3 开始烧录3.4 烧录故障排除4.公司烧录资源5.烧录流程图1.烧录概述1.1 烧录简介烧录(Programming)简单的说,就是把程序烧写到IC(集成电路)的存储区里以实现IC的功能。
以前的IC大部份都是固定功能的IC〔DEDICATED ID〕,所以设计者若设计一片电路板必须用上多种不同的固定功能的IC,随着可烧录IC (PROGRAMABLE IC)的出现和IC的集成度的提高,通过烧录写入程序可实现IC的不同和更多的功能。
1.2烧录方式实现烧录写入程序有两种方式,裸烧录和在线烧录:一、裸烧录是指在裸IC上通过工具将程序写入到IC的存储区里;二、在线烧录是IC已贴或装在PCB上,通过工具将程序写入到IC的存储区里;1.3烧录工具实现烧录的工具有编程器,仿真器,在线的烧录仪器等,统称为烧录器。
生产烧录器的厂商主要有西尔特、河洛、力浦及研仪等。
烧录器可分为两个等级:手动型和全自动型1)手动型烧录器又分为单颗和多颗两种,单颗手动型烧录器主要满足在开发新产品时所需多变的烧录需要,所以适用于不同的IC种类和涵盖不同的IC封装,例如河洛的ALL-100 万用型烧录,亦可扩充为量产使用的多颗手动型,所以手动型主要用于研发设计和小批量生产;2)全自动型烧录器除了具备手动型烧录器的功能外,所有操作过程都是自动化的,并且兼顾IC的包装方式,就是说IC在烧录后烧录器可以自动以进料的包装方式或其他可提供的包装方式进行包装,就避免了手操作时带来的静电伤害和IC本体或管脚的损坏等问题;1.4可烧录的IC可烧录的IC包括EPROM、EEPROM、FLASH、MCU、PLD、SPROM及NAND FLASH等IC。
什么是IC烧录IC芯片烧录程序的步骤及方法IC烧录,也称为IC编程或IC烧录,是指将数据编程到IC芯片中的过程。
它是电子产品制造过程中的重要环节,因为IC芯片中存储的程序决定了电子产品的功能和性能。
IC烧录可以通过多种方法实现,接下来将详细介绍IC烧录的步骤以及几种常见的烧录方法。
一、IC烧录的基本步骤:1.准备IC芯片:首先,需要准备好待烧录的IC芯片,确保其品质良好且没有损坏。
2.准备烧录设备:根据烧录的需求,选择合适的烧录设备。
常见的烧录设备有独立的烧录器、集成在产品制造设备中的烧录模块等。
3.准备烧录程序:根据芯片的型号和烧录需求,选择相应的烧录程序。
烧录程序是指将要烧录到芯片中的数据,可以是二进制文件、HEX文件或其他格式的数据。
4.连接设备:将烧录器或烧录模块与计算机或其他控制设备连接起来,确保数据可以正确传输。
5.设置烧录参数:根据芯片的规格和需要设置相应的烧录参数,如烧录电压、时钟频率、编程方式等。
6.执行烧录:在设置好的参数下,执行烧录操作,将烧录程序写入芯片的存储器中。
7.验证烧录结果:烧录完成后,读取芯片的存储器数据,与原始的烧录程序进行比对,确认烧录的准确性。
8.处理异常:如果烧录过程中发生错误或异常,根据具体情况进行处理,可能需要重新烧录或更换芯片。
二、IC烧录的方法:1.外部烧录器:外部烧录器是最常见的烧录方法之一,它通常是一种独立的设备,可以通过USB、串口或其他接口与计算机连接。
烧录器具有丰富的功能和灵活的软件支持,适用于各种不同型号的芯片烧录。
2.内置烧录器:有些芯片中已经内置了烧录器,可以在产品制造过程中直接将数据编程到芯片中。
这种方法通常使用预定义的编程接口,通过连接到测试设备或生产设备上,在生产线上实现快速烧录。
3. ISP烧录:ISP(In-System Programming)烧录是指在目标系统中直接进行烧录,不需要将芯片取下来。
它通常使用JTAG、SWD、SPI等接口和编程协议,通过连接到目标系统的接口进行烧录操作。

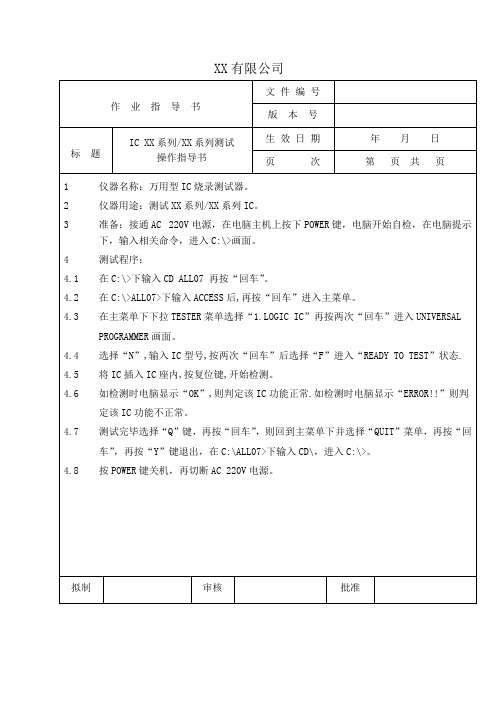

作业指导书产品名称 适用全部机型生产项目 烧录IC 软件文件编号 文件版本 V1.0 工序名称工位序号工位人数1工位工时秒准备先连接好烧录器数据线,并将相对应的IC 座装入烧录座内;打开计算机和烧录器电源。
使用工具及夹具工艺要求(注意事项):1、放IC 时一定要小心,避免损坏IC 和烧录座。
2、IC 一定不能装反,拆板的IC 一定要先检查引脚上有没有锡短路,否则容易损坏烧录座.3、烧录人员必须经过培训才能上岗操作,烧录时一定不能动计算机其它程序。
4、如不良现象立即反馈管理人员来解决。
1、有线静电环2、油性笔3、计算机4、烧录器(GAME8或ALL-11)1 若干 1 1作业步骤:1、运行烧录软件:用鼠标双击图标“GANG-08”,(不同烧录座对应不同的烧录软件)。
2、选择IC牌子:出现程序启动画面后,点击“Device”菜单,调出IC牌子选择表,然后选择要烧录IC相对应的牌子,然后点击“OK”;3、选择IC型号:这时出现要烧录的IC所在公司生产的IC型号,选择IC的型号后点击“Run”;这时烧录座如要选择跳线,则按电脑提示跳线,跳好线后点击“OK”,如烧录座没有跳线则直接进入烧录界面;4、调入要烧录的软件:点击菜单“File”,选取“Load Programmer Buffer”,这时选择要烧录软件,点击“打开”,然后选择“00”,点击OK。
5、★★★检查软件校验码(Buffer Checksum):调入软件后,这时Buffer Checksum后会出现四位的校验码,该码要与《电子设计文件通知单》的校验码相对应即表明要烧录的软件正确。
如不正确应立即反馈相关部门来解决。
★★★★★★★★★★★★★★★★6、烧录软件:点击“Progra m”按钮,将要烧录的IC装入IC座内,装好后按烧录座上的烧录按钮。
当烧录完成后,如烧录成功则显示“OK”,烧录失败则显示红色的“Error”字符,烧录OK的IC 对应的每个烧录座的指示灯亮,表明该IC烧录成功。
IC烧录机操作指南第A0版
1. 目的
为规范IQC在烧录IC时的正确操作步骤,特制定本操作指南。
2. 范围
适用于IQC对所需烧录IC进行烧录。
3. 职责
烧录程序操作者严格按以下内容要求进行作业。
4. 相关文件
《烧录机操作说明书》
5. 程序
5.1 烧录前的检查及准备
1)确认电源插座为交流220V电源;
2)确认烧录机电源线是否接好;
3)确认所要烧录的IC型号是否与要烧录的软件相符。
5.2 具体操作方法
1)打开SmartPRO Programmer软件,选择smartpro 5000ude 的编程器型号,点击确定,OK后,会出现以下画面。
制订:审核:生效日期:
IC烧录机操作指南第A0版2)点击主画面中的选择按钮,会出现以下界面。
3)在选择器件菜单中,选择所需IC的厂商、器件、类型,如型号较复杂的IC,可在器件名称中输入你所要查找的IC型号,选择OK后,点击此画面中的选择按钮。
注:在选择器件时一定要注意你所选择的IC型号是否与你要烧录的IC型号相否。
4)把你所要烧录IC的软件另存为一个磁盘中,方便下面步骤的操作。
点击上述画面中的按钮,画面会出现以下图画。
制订:审核:生效日期:
IC烧录机操作指南第A0版在查找范围中,选择你所存软件的路径,OK后点击文件类型。
注:所选的文件类型必须是Bin Finle(*.bin)这个文件类型,才能显示所烧录IC的软件。
如下图所示,再点击打开按钮,此软件就已打开。
5)点击主画面中的量产按钮,会出现以下画面。
制订:审核:生效日期:。
智伟创烧录作业员IC烧录流程
Flow Chat Remark
1.1穿戴防静电衣、鞋、帽及防静电环
1测试防静电环,PASS后记录于《防静电环测试检查记录表》
2确认要烧录IC的编号、CheckSum、数量、工作区域及烧录机器等。
3核对所领料的IC编号、数量及外观(歪脚、断裂等异常)
3确认《取料归还单》上的IC厂商、编号、数量及CheckSum
3.3无误后签字
4核对机器上的IC编号及CheckSum
4.2无误后在设备保养表上签字
5.1确认防静电环接地
5.2根据工程师要求戴防静电指套
6.1烧录首件交由品管检验
6.2无误后方可烧录
7.1
烧录过程中要区分良品及不良品(放在相应区域)7.2
烧录完每盘/管立即核对数量7.3
无误后在盘的凹处或管的一端做标记7.4
如有任何异常,立即报告工程师,由工程师处理8.1
烧录完后请工程师结线8.2
在《取料归还单》上确认数量无误后签字8.3
在《制程/最终检验单》自主检查栏填写相应类容8.4整理工作区域做成:刘彬 2008/8/7审核:刘育非 2008/8/10
防静电看排程领料核对机器确认防静电首件检验烧录 结线。
BeeProg编程器IC烧录操作
一、软件安装
双击软件目录下的“pg4uwarc.exe”进行程序安装
语言选择,确定后
按提示,点击“下一步”即可完成软件安装
二、IC程序烧录(以24C64为例)
1、打开编程器软件
2、点击“选择”选择器件
3、输入IC型号“24C64”并选择需要的型号
4、点击“读取”打开程序的BIN文件
5、打开8KB的BIN文件
6、检查右下角与文件的检验和,若正确点击“烧录”
7、点击“YES”即可进行烧录操作8、烧录进行中……
9、烧录完成后,出现烧录成功,右侧有数量
三、IC程序读取
1、连接编程器与电脑,并通电
2、正确放置EEPROM,小点在右上方
3、点击“读取”或按“F7”
4、IC里面的程序读取中……
5、程序读取完成,复制检验和
6、点击“保存”或按F2
7、按规律命名,并将文件保存至目标文件夹8、文件保存完成,同时可以看到保存名称与路径。
准备工作
第一步:安装烧录器驱动(按步骤默认安装)。
安装时需链接烧录器(USB口与PC机相连接)
第二步:安装完成后重启电脑。
第三步:打开烧录器软件出现以下界面则安装正确。
开始烧录:
1、将编程器与PC机连接好
2、打开烧录器软件选择IC芯片
2将要烧写的芯片放在烧录器上确定芯片后点击读取
再打开缓冲区出现缓冲区数据界面
上图中缓冲区内4—7四个字节为生产时间。
修改完生产时间后关闭缓冲区。
在点击编程提示如下:
以上就是烧写过程。
检验烧写是否成功
将芯片放在编程器上之后点击软件上面的读取按钮
提示完成后再点击缓冲区查看
检查无误后将芯片装在PCB进行验证。
