飞机液压系统 飞机结构与系统

一、外部机身机翼结构系统二、液压系统三、起落架系统四、飞机飞行操纵系统五、座舱环境控制系统六、飞机燃油系统七、飞机防火系统一、外部机身机翼结构系统1、外部机身机翼结构系统组成：机身机翼尾翼2、它们各自的特点和工作原理1)机身机身主要用来装载人员、货物、燃油、武器和机载设备，并通过它将机翼、尾翼、起落架等部件连成一个整体。

在轻型飞机和歼击机、强击机上，还常将发动机装在机身内。

2)机翼机翼是飞机上用来产生升力的主要部件，一般分为左右两个面。

机翼通常有平直翼、后掠翼、三角翼等。

机翼前后缘都保持基本平直的称平直翼，机翼前缘和后缘都向后掠称后掠翼，机翼平面形状成三角形的称三角翼，前一种适用于低速飞机，后两种适用于高速飞机。

近来先进飞机还采用了边条机翼、前掠机翼等平面形状。

左右机翼后缘各设一个副翼，飞行员利用副翼进行滚转操纵。

即飞行员向左压杆时，左机翼上的副翼向上偏转，左机翼升力下降；右机翼上的副翼下偏，右机翼升力增加，在两个机翼升力差作用下飞机向左滚转。

为了降低起飞离地速度和着陆接地速度，缩短起飞和着陆滑跑距离，左右机翼后缘还装有襟翼。

襟翼平时处于收上位置，起飞着陆时放下。

3)尾翼尾翼分垂直尾翼和水平尾翼两部分。

1.垂直尾翼垂直尾翼垂直安装在机身尾部，主要功能为保持飞机的方向平衡和操纵。

通常垂直尾翼后缘设有方向舵。

飞行员利用方向舵进行方向操纵。

当飞行员右蹬舵时，方向舵右偏，相对气流吹在垂尾上，使垂尾产生一个向左的侧力，此侧力相对于飞机重心产生一个使飞机机头右偏的力矩，从而使机头右偏。

同样，蹬左舵时，方向舵左偏，机头左偏。

某些高速飞机，没有独立的方向舵，整个垂尾跟着脚蹬操纵而偏转，称为全动垂尾。

2.水平尾翼水平尾翼水平安装在机身尾部，主要功能为保持俯仰平衡和俯仰操纵。

低速飞机水平尾翼前段为水平安定面，是不可操纵的，其后缘设有升降舵，飞行员利用升降舵进行俯仰操纵。

即飞行员拉杆时，升降舵上偏，相对气流吹向水平尾翼时，水平尾翼产生附加的负升力(向下的升力)，此力对飞机重心产生一个使机头上仰的力矩，从而使飞机抬头。

飞机结构与系统飞机结构和系统是构成飞机的重要组成部分，它们确保飞机的安全性、可靠性和性能。

以下是飞机结构和系统的主要内容：1.飞机结构：飞机结构由机身、机翼、机尾、机舱等组成。

它们承受飞机自身的重量、飞行载荷和外界环境的影响，提供良好的气动特性和结构强度。

飞机结构通常由金属、复合材料等耐用材料构成，包括框架、蒙皮、加强结构和连接件。

2.动力系统：飞机的动力系统包括发动机、燃油系统和推进系统。

发动机负责提供推力，推动飞机前进。

燃油系统负责存储和供给燃料，以支持发动机的工作。

推进系统则包括推进器、涡轮风扇等，以增加发动机的效率和推力。

3.操纵系统：操纵系统用于控制飞机的操纵面，包括副翼、方向舵、升降舵和扰流板。

这些操纵面通过控制杆、脚踏板和操纵系统传递驾驶员的输入，实现对飞机姿态、方向和高度的控制。

4.电气系统：电气系统提供飞机所需的电力和电子设备工作所需的电能。

它包括起动系统、发电机、电池、电路保护和隔离设备，以及用于控制和监测飞机各个系统的电子设备和航空电子仪器。

5.环控系统：环境控制系统负责维持飞机内部的温度、湿度、压力和空气质量，在不同的气候条件下为乘客和机组人员提供舒适的工作和生活环境。

它包括空调系统、机舱通风系统和氧气系统。

6.降落装置：降落装置用于起飞和降落阶段的着陆。

它通常由起落架和轮胎组成，有时还包括减震装置、刹车系统和襟翼。

这些结构和系统在飞机设计和制造过程中密切相互关联，确保飞机的安全运行。

它们通过复杂的工程设计和测试，满足飞机性能、航空安全和乘客舒适度的要求。

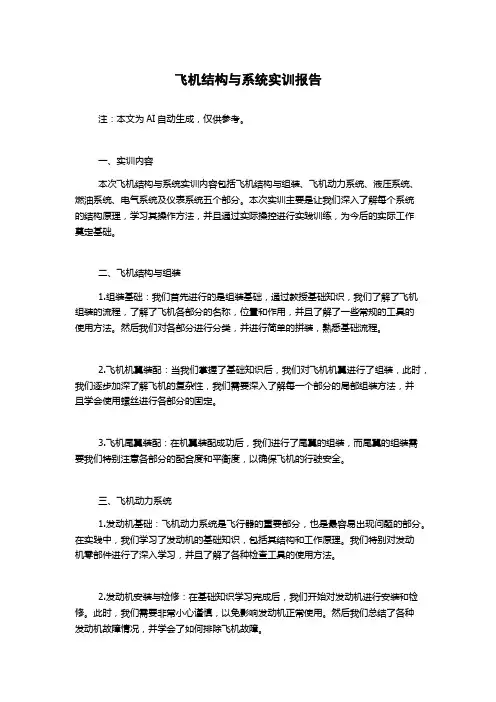

飞机结构与系统实训报告注：本文为AI自动生成，仅供参考。

一、实训内容本次飞机结构与系统实训内容包括飞机结构与组装、飞机动力系统、液压系统、燃油系统、电气系统及仪表系统五个部分。

本次实训主要是让我们深入了解每个系统的结构原理，学习其操作方法，并且通过实际操控进行实践训练，为今后的实际工作奠定基础。

二、飞机结构与组装1.组装基础：我们首先进行的是组装基础，通过教授基础知识，我们了解了飞机组装的流程，了解了飞机各部分的名称，位置和作用，并且了解了一些常规的工具的使用方法。

然后我们对各部分进行分类，并进行简单的拼装，熟悉基础流程。

2.飞机机翼装配：当我们掌握了基础知识后，我们对飞机机翼进行了组装，此时，我们逐步加深了解飞机的复杂性，我们需要深入了解每一个部分的局部组装方法，并且学会使用螺丝进行各部分的固定。

3.飞机尾翼装配：在机翼装配成功后，我们进行了尾翼的组装，而尾翼的组装需要我们特别注意各部分的配合度和平衡度，以确保飞机的行驶安全。

三、飞机动力系统1.发动机基础：飞机动力系统是飞行器的重要部分，也是最容易出现问题的部分。

在实践中，我们学习了发动机的基础知识，包括其结构和工作原理。

我们特别对发动机零部件进行了深入学习，并且了解了各种检查工具的使用方法。

2.发动机安装与检修：在基础知识学习完成后，我们开始对发动机进行安装和检修。

此时，我们需要非常小心谨慎，以免影响发动机正常使用。

然后我们总结了各种发动机故障情况，并学会了如何排除飞机故障。

四、液压系统1.液压系统概述：飞机液压系统是一种非常重要的系统，其作用是为飞机不断提供压力，并为其他系统提供支援。

在实践中，我们学习了液压系统的基本组成结构和工作原理。

2.液压系统的安装和维护：在了解了液压系统的基本知识后，我们开始对其进行安装和维护。

此时，我们需要特别注意各种细节，如管道连接，进气口的安装位置等。

并且，我们学习了如何检测液压系统中的气泡。

五、燃油系统1.燃油系统概述：燃油系统是飞机的另一个重要系统，其作用是为飞机提供足够的燃料，以保证飞行。

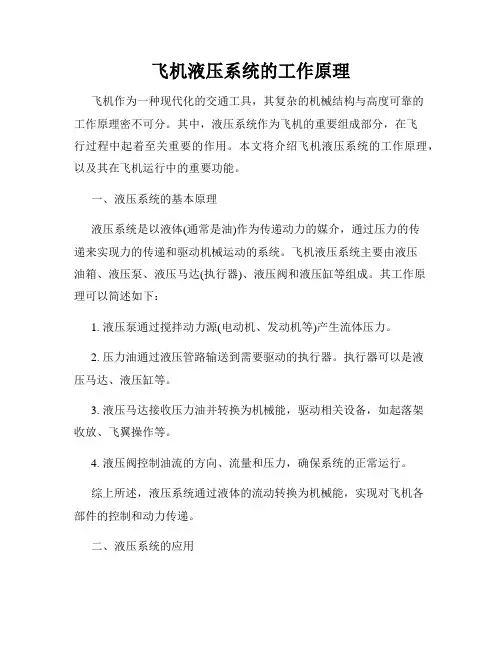

飞机液压系统的工作原理飞机作为一种现代化的交通工具，其复杂的机械结构与高度可靠的工作原理密不可分。

其中，液压系统作为飞机的重要组成部分，在飞行过程中起着至关重要的作用。

本文将介绍飞机液压系统的工作原理，以及其在飞机运行中的重要功能。

一、液压系统的基本原理液压系统是以液体(通常是油)作为传递动力的媒介，通过压力的传递来实现力的传递和驱动机械运动的系统。

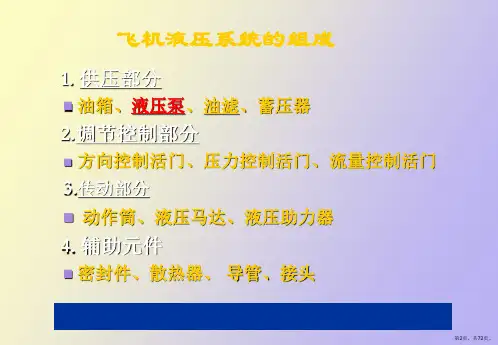

飞机液压系统主要由液压油箱、液压泵、液压马达(执行器)、液压阀和液压缸等组成。

其工作原理可以简述如下：1. 液压泵通过搅拌动力源(电动机、发动机等)产生流体压力。

2. 压力油通过液压管路输送到需要驱动的执行器。

执行器可以是液压马达、液压缸等。

3. 液压马达接收压力油并转换为机械能，驱动相关设备，如起落架收放、飞翼操作等。

4. 液压阀控制油流的方向、流量和压力，确保系统的正常运行。

综上所述，液压系统通过液体的流动转换为机械能，实现对飞机各部件的控制和动力传递。

二、液压系统的应用液压系统在飞机中有广泛的应用，下面将以飞机的起落架系统和操纵系统为例，介绍其在飞机中的应用。

1. 起落架系统液压系统在飞机的起落架系统中起到了至关重要的作用。

当飞机降落时，起落架需要展开以供着陆，而在飞机起飞或者飞行过程中，起落架需要完全收回以减小飞行时的阻力。

起落架的收放由液压系统完成。

通过控制液压阀门，液压泵提供的流体压力驱动液压缸，使起落架系统在舱门的控制下展开或收回。

2. 操纵系统飞机的操纵系统是飞机飞行中至关重要的一环。

液压系统在飞机的操纵系统中发挥了重要作用。

飞机的副翼、方向舵等控制面的移动是由液压系统完成的。

通过液压泵提供的压力油，液压马达或液压缸能够驱动这些控制面的移动。

通过控制液压阀门的开关，飞行员能够精确控制飞机的姿态和航向。

三、液压系统的优势和挑战液压系统的使用在飞机中具有以下优势：1. 动力传递稳定可靠：液体的无压缩性能能够保证系统的动力传递稳定可靠。

2. 响应速度快：液压系统能够快速响应飞行员的指令，实现对机身的控制。

飞机结构与系统一、引言飞机结构与系统是飞机设计与制造中至关重要的一部分。

它涵盖了飞机的设计、材料选择、结构安全性、机载系统等多个方面。

本文将介绍飞机结构与系统的基本概念、主要组成部分以及设计原则。

二、飞机结构的基本概念1.主要组成部分–机身：飞机的主体结构，通常包括机头、机尾和机翼的连接部分。

–机翼：产生升力的关键部件，通常由主翼和副翼组成。

–尾翼：控制飞机姿态的部件，通常由水平尾翼和垂直尾翼组成。

–起落架：支撑飞机在地面行驶和起降的部件。

–发动机支架：固定安装发动机的结构。

2.结构材料–金属材料：如铝合金、钛合金等，常用于飞机的结构部件。

–复合材料：如碳纤维、玻璃纤维等，具有较高的强度和轻质化特性，广泛应用于现代飞机。

–纺织品：如织物、缝合线等，用于飞机内饰和安全带等部件。

三、飞机系统的主要组成部分1.动力系统–发动机：提供飞机所需的推力，通常有涡轮喷气发动机和涡桨发动机等类型。

–燃油系统：负责存储和供应燃油。

–冷却系统：确保发动机和其他关键部件的温度控制。

2.控制系统–飞行控制系统：包括飞行操纵系统、自动驾驶系统等，用于控制飞机的姿态和操纵。

–电气控制系统：用于飞机各个系统的电力供应和控制。

–液压控制系统：用于操纵和控制飞机的液压系统。

3.气源系统–压气机：用于提供机载气源，供应给相关系统使用。

4.辅助系统–环境控制系统：负责飞机的空调、供氧等工作。

–消防系统：用于应对可能发生的火灾事故。

–导航系统：用于飞机的导航和定位。

–通信系统：用于飞机与地面的通信。

四、飞机结构与系统的设计原则1.安全性：飞机结构与系统的设计必须满足航空器运行的安全要求，保证在各种工况下的结构安全和系统可靠性。

2.结构轻量化：采用轻质材料和合理的结构设计，以降低飞机自重，提高机载有效载荷和航程。

3.系统模块化：将飞机系统划分为独立的模块，并通过标准化接口进行连接，以方便维护和升级。

4.节能环保：优化动力系统和控制系统设计，降低燃料消耗和排放。

（上册）第2章液压系统1、液压传动原理：机械能→压力能→机械能。

2、液压传动的理论基础是帕斯卡原理。

3、液压传动的条件：系统密封、油液的流量满足要求。

4、基本公式：压力取决于负载p=E/A，输出速度取决于流量V=Q/A，液压功率等于压力与流量的乘积P=p×Q。

5、液压元件按功能划分：动力元件（液力泵）、执行元件（液压作动筒和液压马达）、控制元件（各种活门）、辅助元件（油箱、油滤、散热器、储压器等。

）6、液压源系统包括：泵、油箱、油滤系统、冷却系统、压力调节系统及蓄能器等。

7、恩氏粘度计只能用来测定比水粘度大的液体，所以°E＞1。

8、合成油（磷酸脂基）的特性：淡紫色、燃点（闪点）高、粘度较小、稳定性高、有毒，适用于现代大型客机，密封件为异丁橡胶。

9、使用液压油应注意：不同规格的液压油绝不能混用，若加错了油液则应放出油液，冲洗油箱和系统，并更换可能损坏的密封件及软管。

10、液压泵的额定工作压力是指在额定的转速下，在规定的容积效率下，泵能连续工作的最高压力。

11、液压泵在额定压力和给定转速下长期工作，可保证泵的寿命和效率。

12、例题：A泵输出压力是1000psi、输出流量是10gpm，B泵输出流量是5gpm，若B泵与A泵输出功率相同，则B泵的输出压力是?(2000psi)。

13、造成液压泵流量损失的主要原因：泵的内漏和在吸油行程中油液不能全部充满油腔引起的，叫泄流损失和填充损失。

14、液压泵转速过高，泵填充不足，泵效率降低。

15、油温过高或过低，使油液粘度过小或过大，是影响液压泵效率的主要因素之一。

16、当气塞发生时，应立即将油泵停转，查出气塞产生的具体原因，并在排故后给油泵灌油、排气。

17、齿轮泵两个齿轮相互啮合的部分把吸油腔和排油腔分开，啮合点起到配流的作用，齿轮泵属于定量泵。

18、柱塞泵特点：压力大、流量大、可变量。

19、现代飞机液压系统中最多使用斜盘式轴向柱塞泵。

20、斜盘式轴向柱塞泵内设有补偿活门，用于设定斜盘的初始压力。

摘要液压系统是一门古老而有新兴的学科,随着科技的不断革新，近百年来有长足的进展；液压系统在航空工业邻域有着不可替代的地位，已成为现代飞机上的重要系统，为了飞机的预定功能，机上配置各种不同的系统。

操纵系统、液压系统、燃油系统、动力系统、空调系统、防冰防雨系统、电源系统、导航系统等。

其中液压系统是关键系统之一。

该系统的工作情况直接与飞行安全密切相关。

液压系统指的是用液压泵来提高液压油的压力，用高压油液来推动飞机某一部件工作的系统。

液压系统的概念全机发生故障的总数中。

液压系统的故障约占40 %，在等级严重的事故中，约有 15~20% 是由液压系统故障引起的。

这就迫使人们对液压系统必须予以充分关注。

对液压系统的可靠性和可维护性也提出了相应的规定，以满足日益发展的军机作战使用和民机安全飞行的要求。

本文阐述了液压系统的工作原理，飞机液压系统的各组成系统及元件，以及维护和故障。

关键词：工作原理、液压系统、维护与故障、设计合理性。

ABSTRACTHydraulic system is an ancient and emerging disciplines, Over the past century has a great progress; The hydraulic system has an irreplaceable position in the field of aviation industry, Has become an important system of modern airplane, In order to reserve function of the plane, The equipped all kinds of different systems. control system、hydraulic system、fuel system、power system、air conditioning system、Deicing rain system、electrical power generating system、Navigation system etc. The hydraulic system is one of the key systems. The system work is closely related to the flight safety directly. Hydraulic pump hydraulic system refers to the use to improve the hydraulic oil pressure, With high pressure oil to drive a plane parts work system. The concept of the hydraulic system The total of the failure of the whole machine. The faults of hydraulic system accounts for about 40%, In grade serious accident, About 15-20% is caused by the hydraulic system failure, This has forced people to the hydraulic system must be sufficient attention. Hydraulic system reliability and maintainability are also put forward the corresponding provisions, In order to meet the growing military operations Use of flight safety and commercial requirements.This paper expounds the working principle of the hydraulic system, The system of airplane hydraulic system components and components, As well as maintenance and fault.Key W ords:operating ,hydraulic system , Maintenance and fault ,The design rationality.目录第1章绪论 (1)1.1 液压系统的组成 (1)1.1.1 供压部分 (1)1.1.2 调节控制部分 (2)1.1.3 传动部分 (2)1.1.4 辅助元件 (2)第2章工作原理 (3)2.1 飞机液压系统的应用 (4)第3章液压系统常见故障分析 (5)3.1 噪音与振动 (5)3.2 系统压力不足和执行元件运动速度不够 (6)3.3 执行元件运动速度不均匀 (7)3.4 液压系统工作程序不能正确实现 (7)3.5 部件液压油渗漏 (7)第4章设计的合理性 (9)4.1 设计要求 (9)4.2 液压系统设计内容及设计步骤 (9)4.3 合理性分析 (10)第5章液压系统维护 (11)5.1 液压系统污染的预防及排除 (11)5.2 系统维护 (11)第6章展望 (13)参考文献 (14)致谢 (15)第1章绪论近年来，我国的工程机械取得了蓬勃的发展，其中，液压传动技术起到了至关重要的作用。

飞机各个系统的组成及原理一、外部机身机翼结构系统二、液压系统三、起落架系统四、飞机飞行操纵系统五、座舱环境控制系统六、飞机燃油系统七、飞机防火系统一、外部机身机翼结构系统1、外部机身机翼结构系统组成：机身机翼尾翼2、它们各自的特点和工作原理1)机身机身主要用来装载人员、货物、燃油、武器和机载设备，并通过它将机翼、尾翼、起落架等部件连成一个整体。

在轻型飞机和歼击机、强击机上，还常将发动机装在机身内。

2)机翼机翼是飞机上用来产生升力的主要部件，一般分为左右两个面。

机翼通常有平直翼、后掠翼、三角翼等。

机翼前后缘都保持基本平直的称平直翼，机翼前缘和后缘都向后掠称后掠翼，机翼平面形状成三角形的称三角翼，前一种适用于低速飞机，后两种适用于高速飞机。

近来先进飞机还采用了边条机翼、前掠机翼等平面形状。

左右机翼后缘各设一个副翼，飞行员利用副翼进行滚转操纵。

即飞行员向左压杆时，左机翼上的副翼向上偏转，左机翼升力下降；右机翼上的副翼下偏，右机翼升力增加，在两个机翼升力差作用下飞机向左滚转。

为了降低起飞离地速度和着陆接地速度，缩短起飞和着陆滑跑距离，左右机翼后缘还装有襟翼。

襟翼平时处于收上位置，起飞着陆时放下。

3)尾翼尾翼分垂直尾翼和水平尾翼两部分。

1.垂直尾翼垂直尾翼垂直安装在机身尾部，主要功能为保持飞机的方向平衡和操纵。

通常垂直尾翼后缘设有方向舵。

飞行员利用方向舵进行方向操纵。

当飞行员右蹬舵时，方向舵右偏，相对气流吹在垂尾上，使垂尾产生一个向左的侧力，此侧力相对于飞机重心产生一个使飞机机头右偏的力矩，从而使机头右偏。

同样，蹬左舵时，方向舵左偏，机头左偏。

某些高速飞机，没有独立的方向舵，整个垂尾跟着脚蹬操纵而偏转，称为全动垂尾。

2.水平尾翼水平尾翼水平安装在机身尾部，主要功能为保持俯仰平衡和俯仰操纵。

低速飞机水平尾翼前段为水平安定面，是不可操纵的，其后缘设有升降舵，飞行员利用升降舵进行俯仰操纵。

即飞行员拉杆时，升降舵上偏，相对气流吹向水平尾翼时，水平尾翼产生附加的负升力（向下的升力），此力对飞机重心产生一个使机头上仰的力矩，从而使飞机抬头。
